YZY400全液压静力压桩机自动调平系统设计【13100字】【优秀机械毕业设计论文】

资源目录

YZY400全液压静力压桩机自动调平系统设计【】【优秀机械毕业设计论文】.rar

说明书.doc---(点击预览)

目录摘要.doc---(点击预览)

总体说明.doc---(点击预览)

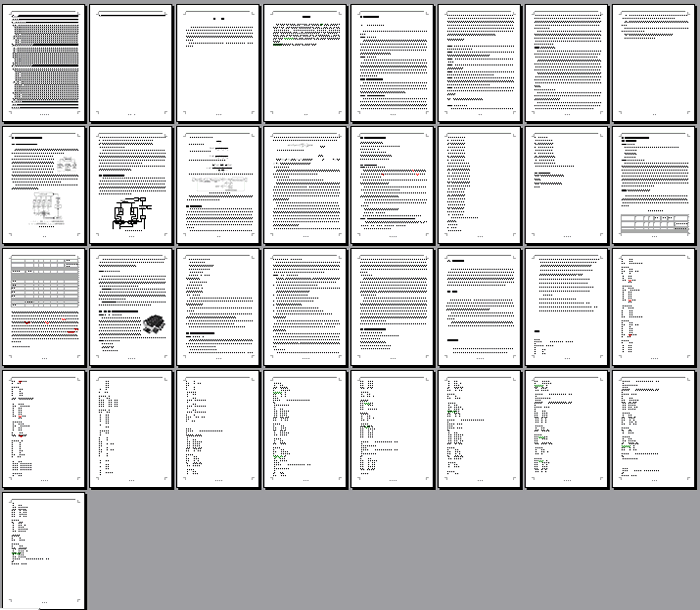

压缩包内文档预览：(预览前20页/共33页)

编号：606876 类型：共享资源大小：575.96KB 格式：RAR 上传时间：2016-02-28 上传人：木*** IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: yzy400 液压静力压桩机自动系统设计优秀优良机械毕业设计论文

资源描述：

文档包括:
说明书一份,33页,13100字左右.
总体说明一份.

摘要１
ABSTRACT ２
1. 静压桩机的概况３
1.1 静压桩机的总体介绍３
1.1.1 长船行走机构３
1.1.2 支腿平台机构３
1.1.3 夹持机构与导向压桩架３
1.1.4 短船行走机构与回转机构３
1.2静压桩机的优点４
1.3 静压桩机先进技术和未来发展方向４
1.3.1 新型步履式行走底盘４
1.3.2 多点均压式夹桩技术５
2. 静压桩机自动调平系统设计７
2.1 多油缸同步控制系统设计７
2.2 油缸同步跟踪系统的建模８
2.3 PID控制原理９
2.4 系统主要电气和液压参数１１
2.5 系统硬件设计１１
2.5.1 根据调平原理分析控制要求１１
2.5.2 根据控制要求确定用户所需要的输入/输出设备，确定PLC的I/O点数１１
2.6 系统软件设计１３
3. 自动调平系统元器件介绍１４
3.1 倾角传感器１４
3.1.1传感器分类１４
3.1.2 固、液，气体摆性能比较１４
3.1.3 倾角传感器产品现状与发展趋势１４
3.1.4典型应用场合应用１５
3.1.5倾角传感器应用特点１６
3.2 TDV 4/3 EH型电液比例液控多路换向阀１６
3.2.1 TDV 4/3 EH多路阀概述１６
3.2.2 主要技术规格及参数１６
3.2.3进口连接块１７
3.2.4 多路换向阀１７
3.3 西门子S7-200可编程控制器１７
3.3.1 S7-200 PLC 概述１７
3.3.2 S7-200 PLC主要组成部分１８
3.4 系统主要电气和液压参数１９
4．总结和展望２０
5．致谢２０
参考文献：２０
附录２１

摘要
我的设计课题是静压桩机的自动调平系统，现在的静压桩机基本上都是使用手动调平，费时费力，调平精度不高。本文提出了一种利用PLC实现自动调平的系统，依靠PLC的计算和逻辑判断功能来指挥支腿液压缸的收缩，从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机具有很好的经济意义和社会意义。
关键词：可编程控制器(PLC)，静压桩机(Jack-in Pile Machine )，自动调平系统(Auto Leveling System)

Abstract
My design is Auto Leveling System of Jack-in Pile Machine .in now , Jack-in Pile Machine is leveled by hand , which wastes time and labor force ,and the Accuracy is not very high. This article put forward a standpoint of auto leveling system by PLC. This system is depend on the calculation function and logic Judgment function of PLC, the auto leveling system has many Advantages such as short the leveling time ,high accuracy, high efficiency and the anti- interference ability is strong. The Auto Leveling System used in the Jack-in Pile Machine has good economic meaning and social meaning.
Keywords : PLC , Jack-in Pile Machine, Auto Leveling System.

摘要１
ABSTRACT ２
1. 静压桩机的概况３
1.1 静压桩机的总体介绍３
1.1.1 长船行走机构３
1.1.2 支腿平台机构３
1.1.3 夹持机构与导向压桩架３
1.1.4 短船行走机构与回转机构３
1.2静压桩机的优点４
1.3 静压桩机先进技术和未来发展方向４
1.3.1 新型步履式行走底盘４
1.3.2 多点均压式夹桩技术５
2. 静压桩机自动调平系统设计７
2.1 多油缸同步控制系统设计７
2.2 油缸同步跟踪系统的建模８
2.3 PID控制原理９
2.4 系统主要电气和液压参数１１
2.5 系统硬件设计１１
2.5.1 根据调平原理分析控制要求１１
2.5.2 根据控制要求确定用户所需要的输入/输出设备，确定PLC的I/O点数１１
2.6 系统软件设计１３
3. 自动调平系统元器件介绍１４
3.1 倾角传感器１４
3.1.1传感器分类１４
3.1.2 固、液，气体摆性能比较１４
3.1.3 倾角传感器产品现状与发展趋势１４
3.1.4典型应用场合应用１５
3.1.5倾角传感器应用特点１６
3.2 TDV 4/3 EH型电液比例液控多路换向阀１６
3.2.1 TDV 4/3 EH多路阀概述１６
3.2.2 主要技术规格及参数１６
3.2.3进口连接块１７
3.2.4 多路换向阀１７
3.3 西门子S7-200可编程控制器１７
3.3.1 S7-200 PLC 概述１７
3.3.2 S7-200 PLC主要组成部分１８
3.4 系统主要电气和液压参数１９
4．总结和展望２０
5．致谢２０
参考文献：２０
附录２１

摘要
我的设计课题是静压桩机的自动调平系统，现在的静压桩机基本上都是使用手动调平，费时费力，调平精度不高。本文提出了一种利用PLC实现自动调平的系统，依靠PLC的计算和逻辑判断功能来指挥支腿液压缸的收缩，从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机具有很好的经济意义和社会意义。
关键词：可编程控制器(PLC)，静压桩机(Jack-in Pile Machine )，自动调平系统(Auto Leveling System)。

Abstract
My design is Auto Leveling System of Jack-in Pile Machine .in now , Jack-in Pile Machine is leveled by hand , which wastes time and labor force ,and the Accuracy is not very high. This article put forward a standpoint of auto leveling system by PLC. This system is depend on the calculation function and logic Judgment function of PLC, the auto leveling system has many Advantages such as short the leveling time ,high accuracy, high efficiency and the anti- interference ability is strong. The Auto Leveling System used in the Jack-in Pile Machine has good economic meaning and social meaning.
Keywords : PLC , Jack-in Pile Machine, Auto Leveling System.

内容简介：: 南京工业大学优秀毕业设计团队液压静力压桩机设计总结报告届毕业设计课题为基础施工机械 : 我和王东方、洪荣晶、方成刚四位不同专长的老师 ,设定了九个子课题。设计内容分配如下图所示。其中 ,静压桩机调平系统 ,用智能化微机控制原理实现调平以及用行钢结构强度及应力计算二个子课题为创新课题。桩机的其它结构 ,也是在将社会同类型桩机结构进行了分析 ,将不合理的结构进行了改进而设计的。 . 现在的静压桩机基本上都是使用手动调平，费时费力，调平精度不高，我们提出了一种利用编程控制器实现自动调平的系统，依靠计算和逻辑判断功能来指挥支腿液压缸的收缩，从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机能节省 3 个劳动力 ,且能在桩机工作过程中进行调平 ,有很好的经济意义和社会意义。当前的桩机大身结构均为经验设计 ,既不知道哪里应力最大 ,也不清楚这么样的结构刚度是否满足要求 ,相当盲目。有的生产厂家为了降低成本 ,顿位很大的桩机用很薄的钢板焊成大身结构 ,造成 280 机 ,当工作压力为 178T 时大身严重开裂。为此，我们用行钢结构强度及应力计算 ,使我们设计的桩机结构件不但知道哪里应力大 ,而且知道应力的分布状态 ,还知道应力的大小。做到科学合理。 4 0 0 静压桩机设计压桩机构设计夹紧机构设计横向移动及回转机构设计纵向移动机构设计自动行走系统设计液压系统设计电气控制系统设计总体设计设计计算大身结构设计智能化调平系统设计为了实现上述两创新课题的需要 , 其它的子课题也要与之作相应的结构呼应和结构协调 ,如调平系统需电液联动 ,那么 ,电气控制系统必须提供它需要的24v 电压及相应的系统要求并设置各种开关 ,在机体上还必须安排若干个限位开关 ;液压系统需安装四只。为此整个课题组的大协作共协调的局面就自然形成了。根据答辩情况来看 , 总体结构布局是合理的 ;部件之间的衔接是正确的 ;设计的自动调平、自动行走及自动转弯均可完善的实现。结构件通过算 , 最大应力在支腿与大身联接处 , 这个结论与生产实际中老机型的应用损伤情况是吻合的 , 可见 , 算方法是正确的。通过算 , 最大应力为 33远远小于许用应力。太偏安全 , 不经济。要作为生产的产品 ,理应进一步修改没计 , 但同学们毕业时间已到 , 很愦憾！这次毕业设计是团队毕业设计 , 所以小组所有成员之间的沟通和协商就显得非常重要。在此期间各位小组成员充分发挥了互相协商，互相合作的团队精神，在时间比较紧张的形势下，非常成功的完成了毕业设计的任务。每一个人都付出了艰辛的劳动、流下了辛勤的汗水，同学们通过毕业设计都各有各的丰厚收获 , 现抄录几段学生的体会 : “这不仅仅是我们四年所学知识的体现，而且，我们在做毕业设计的过程中还学到了工作时的做事方法 ;很多做人的道理，懂得了无论是以后工作还是做人都要认真负责、踏踏实实、一步一个脚印，毕业设计带给我们的不仅是成功的喜悦，还有和团队一起工作的方法与团队协作的精神； “从毕业设计中，我学到了宝贵的知识，这些知识值得我用一生来珍惜。” 1. 静压桩机的概况静压桩机的总体介绍静压桩机的构造 :它由支腿平台结构、行走机构、压桩架、配重、起重机、操作室等部分组成。船行走机构为长船行走机构，它内船体，行走台车与顶升液压缸等组成。液压缸活塞杆球头与船体相联接。缸体通过销铰与行走台车相联，行走台车与底盘支腿上的顶升液压缸铰接。工作时，顶升液压缸顶升使长船落地，短船离地，接着长船液压缸伸缩推动行走台车，使桩机沿着长船轨道前后移动。顶升液压缸回程使长船离地，短船落地。短船液压缸动作时，长船船体悬挂在桩机上移动，重复上述动作，桩机即可纵向行走。腿平台结构该部分内底盘、支腿、顶升液压缸和配重梁组成。底盘的作用是支承导向压桩架、夹持机构、液压系统装置和起重机，底盘里面安装了液压油箱和操作室，组成了压桩机的液压电控系统。配重梁上安置了配重块，支腿由球铰装配在底盘上。支腿前部安装的顶升液压缸与长船行走机构铰接。球铰的球头与短船行走及回转机构相联。整个桩机通过平台结构连成一体，直接承受压桩时的反力。底盘上的支腿在拖运时可以并拢在乎台边，工作时打开并通过连杆与平台形成稳定的支撑结构。持机构与导向压桩架该部分由夹持器横梁、夹持液压缸、导向压桩架和压桩液压缸组成。夹持液压缸装在夹持横粱里面，压桩液压缸与导向压桩架相联。压桩时先将桩吊入夹持器横梁内，夹持液压缸通过夹板将桩夹紧。然后压桩液压缸作伸缩运动，使夹持机构在导向架内上下运动，将桩压人土中。压桩液压缸行程满后松开夹持液压缸，返回后继续上述程序。短船行走机构与回转机构它由船体、行走梁、回转梁、挂轮机构、行走轮、横船液压缸、回转轴和滑块组成。回转梁两端与底盘结构铰接，中间由回转轴与行走梁相联。行走梁上装有行走轮，正好落在船体的轨道上，用焊接在船体上的挂轮机构 1挂在行走梁上，使整个船体组成体。液压缸的一端与船体铰接另一端与行走梁铰接。工作时，顶升液压缸动作，使长船落地，短船离地然后短船液压缸工作使船体沿行走梁前后移动。顶升液压缸回程，长船离地，短船落地，短船液压缸伸缩使桩机通过回转梁与行走梁推动行走轮在船体的轨道上左右移动。上述动作反复交替进行，实现桩机的横向行走。桩机的回转动作是：长船接触地面，短船离地、两个短船液压缸各伸长 1/2行程，然后短船接触地面，长船离地，此时让两个短船液压缸一个伸出个收缩，于是桩机通过回转轴使回转梁上的滑块在行走梁上作回转滑动。油缸行程走满，桩机可转动 15度左右，随后顶升液压缸让长船落地，短船离地，两个短船液压缸又恢复到 1/2行程处，并将行走梁恢复到回转梁平行位置。重复上述动作，可使整机回转到任意角度。在施工时无噪音。适合对噪音有限制的市区作业，尤其是在城市居民区、学校教育区、医院疗养区、重要机关附近施工。施工时无振动。压桩所引起的桩周围土体隆起和水平挤动，比打入桩要小，适用于危房、精密仪器房及江河岸边、地下管道较多的地区施工。静压桩的施工应力比打入桩小，可节约钢材和水泥，降低成本。并可适当提高砼身承载力。压桩力及桩段入土动态能自动记录和显示，桩的承载力比较有保证，对压桩力可以控制，确保工程质量。施工速度快、工效高、工期短。单机每台班可完成 12 15根桩的施工，送桩入土深度较深且送桩后桩身质量较可靠。桩的长度不受施工机械的限制。适宜于较软土层，尤其是持力层起伏变化大的土层施工。也适宜于覆土层不厚的岩溶地区。这些地区用钻孔桩很难钻进，用冲击桩易卡锤，用打入桩易打碎，只有静力压桩是慢慢地压入并能显示压入阻力，收到了较好的技术经济效果。由于压桩机的工作高度不高，重心底，所以机器的施工操作和保养较为方便，并可避免高空作业中有不安全的因素。桩机作业人员少，劳动强度低，施工文明。整机拆、运、装十分方便。 2 . 桩机的调平系统调平的方案，大致可以分为两类：文主要是考虑到抗干扰和设计的简便，决定采用用线方便，易于编程，抗干扰性强。而使用单片机，连线比较复杂，编程较统地抗干扰能力较弱。随着计算机技术的飞速发展，会有越来越先进的调平技术和调平原理出现。我们提出了一种利用现自动调平的系统，依靠计算和逻辑判断功能来指挥支腿液压缸的收缩，利用 ,实现电液转换 ;利用倾角传感器传遽机身的水平状态从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机具有很好的经济意义和社会意义。统参数 (1) 系统工作电压： 8 302) 液压系统最大流量： 100L/作压力： 25 (3) 调平倾斜度范围 : 3 (4) 双轴传感器调平精度 : (5) 调平系统支腿安全压力 :15 25 (6) 系统适用温度范围： 50 压桩机自动调平系统设计油缸同步控制系统设计由于静压桩机在工作和行走过程中要保持平台的水平，而平台的升降是由油缸驱动执行的，所以要保证平台的水平就需要驱动平台的多个油缸实现同步控制。多油缸同步控制系统由同步检测子系统、同步控制子系统和电液实现子系统三大子系统组成，确定油缸同步控制方式的步骤如下：根据同步缸数量、行程和同步要求确定同步子系统检测方式（接触式或非接触式）、检测方法 (绝对或相对检测法 )、检测量 (位移量或速度量等 )和检测结构 (传感器的布置和选择等 )；由检测系统确定同步控制子系统中的控制方式 (单片机控制 ,控制或工控机控制等 )和控制基准量 (检测量的最大值 ,平均值等 )；由同步要求确定电液实现子系统的方式选择 (主动补偿式 ,进油调控式等 )；最后确定同步控制子系统的控制策略的选择 (模糊控制 ,控制 ,模糊等 )。根据液压系统的设计结果可知，本系统选用了四缸同步系统，其同步系统示意图如下图所示。四缸同步系统研究的现状如下 : 四缸同步系统示意图 (1)采用相对检测法 ,选定检测基准油缸 (下称基准缸 ),测量出其他三个缸的相对位移误差值。 (2)利用光栅传感器作为检测元件 ,光栅定尺在基准缸的结构布置较为复杂。 (3)采用的电液实现系统只能对相对位移滞后的缸进行补偿 ,不具普遍性。 (4)控制策略单一 ,不具备比较性。基于上述情况，本系统的控制方案初步选定如下：选择四缸中的某一缸作为基准缸，采用倾角传感器测量平台的倾斜程度；将此倾角偏差值送入统的模拟量输入模块，通过行运算得出油缸的同步误差大小；统根据油缸的同步误差大小调用内部的制子系统实现控制信号调节；调制后的控制信号由拟量输出模块送到伺服放大板上进行功率放大，最后驱动电液实现子系统，使四缸保持同步。根据上述选定方案可知，本油缸同步系统需要倾角传感器、电液比例液控多路换向阀、元器件，下面简要介绍这些元器件的选型。缸同步跟踪系统的建模系统的控制策略已经在上一章进行了介绍，简要的说，就是选取四缸中的某一缸为基准缸，其它三只缸跟踪基准缸随动。下图表示了某缸跟踪基准缸随动示意图，假设左边为基准缸，当右边缸与左边缸不同步时，倾角传感器产生电信号经过变送器送如 A/D 处理模块，倾角误差进行线性化处理、节后送入 D/A 处理模块， D/A 调理后的信号经过伺服放大板驱动电液比例阀的阀芯运动，从而调节油缸运动速度的快慢，保持两个油缸的同步。下面给出两缸同步跟踪的数学模型： P 传感器变送器 A / D 转换C P U 控制模块 H M A 转换某缸跟踪基准缸随动示意图电液比例阀的线圈回路传递函数为 1电液比例阀的传递函数 2 1)( 执行元件（油缸）的传递函数 2 1)( 没有弹性负载的四通阀控制油缸简化传递函数为： )12()()1()()(2212 若忽略信号变送器、 A/D 模块及 D/A 模块等环节的时间常数，可得系统的传递函数框图为同步跟踪系统的传递函数框图为了使整个跟随系统能获得较好的动、静态性能（如良好的阶跃响应特性，斜坡响应特性），系统采用工程调节中广为使用的节器。制原理在工程实际中，应用最为广泛的调节器控制规律为比例积分微分控制，简称制，又称节。制器问世至今已有近 60 年的历史了，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制主要和可靠的技术工具。当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它设计技术难以使用，系统的控制器的结构和参数必须依靠经验和现场调试来确定，这时应用制技术最为方便。即当我们不完全了解一个系统和被控对象或不能通过有效的测量手段来获得系统的参数的时候，便最适合用比例积分微分控制包含比例、积分、微分三部统硬件设计据调平原理分析控制要求 (1)下列图，用三个传感器将四个支腿连接在一起，腿 1通过始终保持水平和同时动作，腿 3通过始终保持水平和同时动作， 4腿通过始终保持水平和同时动作， (2)统进行自动调平，并在工作的时候始终保持机体水平，监视整个机体的情况，发生倾斜即进入调平程序。 (3)个调平支腿中任何一个支腿碰到下限位开关，自动调平系统停止，整个机体上升，四个换向阀全开， 5入自动调平程序。 (4)动调平程序停止，整个机体下降，四个换向阀全开， 5入自动调平程序 (5)动调平程序和手动程序全部停止，换向阀中位。液压回路锁定。 (6)动调平按钮失效。手动调平程序执行过程中，自动调平按钮失效。 (7)灯亮，机体倾斜，红灯亮 (8) (9)下电动机启动按钮，继电器 1， 2吸合，延时 8s，继电器 2断开，延时 2秒，继电器 3吸合。按下电动机停止按钮，继电器 1， 2， 3全部断开。 (10)个换向阀全开，当四个支腿碰到各自的下限位开关停止。根据控制要求确定用户所需要的输入 /输出设备，确定：控制（ 3点）控制（ 3点）左继电器右继电器左继电器右继电器左继电器右继电器左继电器右继电器通过以上的统计，该系统总共有 23个输入， 16个输出。择系统总共有数字量输入 20点，模拟量输入 3点，数字量输出 8点，模拟量输入 8点择西门子细资料请参阅说明书。扩展模块：数字量扩展数字量输入输出模块 1） 23 24V 6 输入 /16 输出和 4V 6 输入 /16 继电器输出配 i/计 I/输入腿 1下限位开关腿 1上限位开关腿 2下限位开关腿 2上限位开关腿 3下限位开关腿 3上限位开关腿 4下限位开关腿 4上限位开关手动控制按钮伸手动控制按钮缩手动控制按钮伸手动控制按钮缩手动控制按钮伸手动控制按钮缩手动控制按钮伸手动控制按钮缩动控制按钮手动控制按钮油泵 1输入油泵 2输入传感器 1输入传感器 2输入传感器 3输入出：红灯绿灯油泵 1控制油泵 1控制油泵 1控制油泵 2控制油泵 2控制油泵 2控制伺服阀 1左继电器伺服阀 1右继电器伺服阀 2左继电器伺服阀 2右继电器伺服阀 3左继电器伺服阀 3右继电器伺服阀 4左继电器伺服阀 4右继电器系统软件设计据控制要求编写设计流程见图纸据设计流程编写程序：见附录液压静压桩机采用了液压系统作为动力来进行压桩工作，因此电控系统的主要任务是对液压及其控制系统进行控制。电控系统设计又可分为强电部和弱电两个部分：强电部分主要控制液压站的主电机运转；弱电部分由可编程控制器制内容包括主电机运转指令的给出，调平系统的运行控制等。根据液压系统的设计计算可知，系统的供油回路由两个泵组成，其驱动电机的功率分别为 75 1）、 220 2）。一般地，压桩机工作环境可以提供三相 380以液压系统的电机采用三相 380相笼式电机直接起动的控制线路简单，维修工作量小，但在起动时的电流约为额定电流的 4 7倍。对于本系统采用的两台大容量电机，如果采用直接起动会引起电网电压降低，电机转矩减小，甚至起动困难，而且还影响同一供电网中的其它设备，因此采用降压起动，以保证起动时供电母线上的电压降不超过额定电压的 10% 15%。工程实际中常用的降压起动方法通常有星三角降压起动、定子串电阻降压起动和自耦变压器降压起动等。由于 4上的三相笼式异步电动机定子绕组在正常工作时都接成三角形，因此可以采用星三角降压起动。考虑到星形直接起动的电流仍然很大，在星形起动过程中进一步采用自耦变压器进行降压起动。起动时，电源电压加在自耦变压器的一次绕组上，电动机的定子绕组与自耦变压器的二次绕组相连，当电动机的转速接近额定值时，将自耦变压器切除，电动机直接与电源相连，在正常的三角形方式下运行。在电机星三角起动过程中需要进行延时切断，传统电路一般采用时间继电器进行控制，而本系统的弱电控制系统采用了可编程控制器，因此可以直接利用软件延时继电器来进行控制，从而省去了传统的控制元件，节省了安装空间，也提高了控制的可靠性。另一方面，在星三角转换起动中，为了防止交流接触器同时通电的意外情况发生，系统不仅在采用了星三角转换互锁，而且在硬件上（交流接触器的辅助触头）也采用了互锁控制，以保证电器系统工作的可靠性。系统的控制电路采用西门子 200），控制信号电压为 24V，因此系统中增加一个开关电源，以满足各数字量 I/O、模拟量 I/O 以及伺服放大板的需要。根据上述设计方案可绘制出系统的控制原理图。见毕业设计图纸。构的析身结构的有限元模型有限元分析（利用数学近似的方法对真实物理现象（几何及载荷工况）进行模拟的一种分析方法，也是目前求解工程问题中最为流行的数值计算方法。其基本思想是将一个连续的求解域离散化，即通过网格划分将求解域分割成彼此用节点互相联系的有限个单元，在单元体内假设近似解的模式，用有限个节点上的未知参量表征单元的特性，将各个单元的关系通过适当方法，建立组成包含节点未知参数的方程组，求解方程组，得出各节点的未知参数，利用插值函数求出近似解，是对真实情况的一种数值近似。本课题应用大型有限元分析软件大身结构进行分析，分析步骤为如图 1 所示。图 1 算分析过程流程图维实体建模与有限元分析模型有限元分析的最终目的是要还原一个实际工程系统的数学行为特征，因此有限元分析的第一步就是必须针对一个物理原型建立准确的数学模型。有限元模型的来源主要有下面四种方法：在有限元软件的前处理器中进行几何建模，再划分网格得到；从实体建模软件中引入几何模型，经修改模型和划分网格而得到；直接创建节点与网格；引入有限元模型。其中、种方法一般只适合于小型结构分析，然而，现今几乎绝大部分的有限元分析模型都用实体模型建模，对于大型复杂结构、种方法建模比较困难，目前较为流行的方法是，大型结构的有限元模型一般先通过实体建模软件建立，经适当的格式转换成为有限元分析模型。即用数学的方式表达结构的几何形状，在几何模型里面填充节点和单元，还可以在几何模型上方便地施加载荷和约束。但是几何实体模型并不参与有限元分析，所有施加在几何实体边界上的载荷或约束必须最终传递到有限元模型的节点或单元上进行求解。三维实体建模与有限元分析的关系如图 2 所示。图 2 三维实体建模与有限元分析的关系静压桩机大身结构全部由钢板焊接而成，是复杂的空间箱型体系。根据有限元分析的特点，在建模时进行一些必要的模型简化，即略去一些功能件和非承载件，对于结构上的孔、台阶等尽量简化，对截面特性影响不大的特征予以忽略。根据大身结构的特点，在进入件进行分析之前，首先通过实体建模软件构件大身结构的三维实体模型，并将几何模型导入件，利用件自动网格划分功能，定义单元类型为四面体实体单元（划分网格，在支腿支处施加边界约束，在立柱联接板处施加压桩载荷，图 3 静压桩机大身结构有限元分析模型建立静压桩机大身结构有限元分析模型如图 3 所示。网格划分后生成单元总数为 283,271，节点总数为 337,125 个。身结构强度分析料参数参数名数值单位杨氏模量帕密度克 /立方毫米泊松比荷分析在建立正确的车身骨架有限元分析模型的基础上，加载边界条件，并根据实际载荷配置情况，对大身结构进行静强度计算分析。大身结构所受载荷包括自重载荷和压桩时的工作载荷，根据静压桩机的工作特点，并考虑到动载荷的影响，取计算载荷为 480000 由于有限元法中内力或外力均由节点传递，在整体刚度矩阵中的载荷项均为节点载荷。因此，将上述载荷作为集中或均布载荷施加于模型中相应节点上，形成节点载荷，在大身四个支腿处施加约束并求解，进行静态分析。加载后的有限元分析模型如图 4 所示。算结果建立有限元分析模型后，进入解器进行静态分析求解。计算结果如图 5图 8 所示。图 5 所示为大身结构总体变形云图，由图中可以看出，结构最大变形发生在联接立柱处，变形量约为明结构刚度条件满足要求。图 4 加载后的有限元分析模型图 5 大身结构总体变形云图图 6 所示为大身结构合成应力云图。图 7 为大身结构底面合成应力云图。图 8 为大身结构支腿处应力云图。由图 8 显示出，大身结构最大应力部位在支腿与大身的联接处，这与实际相符（曾有该种类型某型号静压桩机在该处发生断裂）。最大应力值约为 34明结构设计偏保守，应进一步改进结构，对结构进行优化，使大身结构受力更加合理。图 6 大身结构合成应力云图图 7 大身结构底面应力云图图 8 大身结构支腿处应力云图最大应力部位南京工业大学毕业论文第页共 7 页摘要 . . 1. 静压桩机的概况 . 错误 !未定义书签。静压桩机的总体介绍 . 错误 !未定义书签。船行走机构 . 错误 !未定义书签。腿平台机构 . 错误 !未定义书签。持机构与导向压桩架 . 错误 !未定义书签。短船行走机构与回转机构 . 错误 !未定义书签。压桩机的优点 . 错误 !未定义书签。静压桩机先进技术和未来发展方向 . 错误 !未定义书签。型步履式行走底盘 . 错误 !未定义书签。点均压式夹桩技术 . 错误 !未定义书签。 2. 静压桩机自动调平系统设计 . 错误 !未定义书签。油缸同步控制系统设计 . 错误 !未定义书签。缸同步跟踪系统的建模 . 错误 !未定义书签。制原理 . 错误 !未定义书签。统主要电气和液压参数 . 错误 !未定义书签。统硬件设计 . 错误 !未定义书签。据调平原理分析控制要求 . 错误 !未定义书签。根据控制要求确定用户所需要的输入 /输出设备，确定 I/O 点数错误 !未定义书签。统软件设计 . 错误 !未定义书签。 3. 自动调平系统元器件介绍 . 错误 !未定义书签。角传感器 . 错误 !未定义书签。感器分类 . 错误 !未定义书签。、液，气体摆性能比较 . 错误 !未定义书签。角传感器产品现状与发展趋势 . 错误 !未定义书签。型应用场合应用 . 错误 !未定义书签。角传感器应用特点 . 错误 !未定义书签。 !未定义书签。 !未定义书签。要技术规格及参数 . 错误 !未定义书签。口连接块 . 错误 !未定义书签。路换向阀 . 错误 !未定义书签。门子编程控制器 . 错误 !未定义书签。述 . 错误 !未定义书签。要组成部分 . 错误 !未定义书签。统主要电气和液压参数 . 错误 !未定义书签。 4 总结和展望 . 错误 !未定义书签。 5 致谢 . 错误 !未定义书签。南京工业大学毕业论文第页共 7 页参考文献： . 错误 !未定义书签。附录 . 错误 !未定义书签。南京工业大学毕业论文第页共 7 页摘要我的设计课题是静压桩机的自动调平系统，现在的静压桩机基本上都是使用手动调平，费时费力，调平精度不高。本文提出了一种利用现自动调平的系统，依靠计算和逻辑判断功能来指挥支腿液压缸的收缩，从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机具有很好的经济意义和社会意义。关键词：可编程控制器 (静压桩机 (，自动调平系统 ( 南京工业大学毕业论文第页共 7 页 y in is by is a of is on as is in 摘要 . . 1. 静压桩机的概况 . 错误 !未定义书签。静压桩机的总体介绍 . 错误 !未定义书签。船行走机构 . 错误 !未定义书签。腿平台机构 . 错误 !未定义书签。持机构与导向压桩架 . 错误 !未定义书签。短船行走机构与回转机构 . 错误 !未定义书签。压桩机的优点 . 错误 !未定义书签。静压桩机先进技术和未来发展方向 . 错误 !未定义书签。型步履式行走底盘 . 错误 !未定义书签。点均压式夹桩技术 . 错误 !未定义书签。 2. 静压桩机自动调平系统设计 . 错误 !未定义书签。油缸同步控制系统设计 . 错误 !未定义书签。缸同步跟踪系统的建模 . 错误 !未定义书签。制原理 . 错误 !未定义书签。统主要电气和液压参数 . 错误 !未定义书签。统硬件设计 . 错误 !未定义书签。据调平原理分析控制要求 . 错误 !未定义书签。根据控制要求确定用户所需要的输入 /输出设备，确定 I/O 点数错误 !未定义书签。南京工业大学毕业论文第页共 7 页统软件设计 . 错误 !未定义书签。 3. 自动调平系统元器件介绍 . 错误 !未定义书签。角传感器 . 错误 !未定义书签。感器分类 . 错误 !未定义书签。、液，气体摆性能比较 . 错误 !未定义书签。角传感器产品现状与发展趋势 . 错误 !未定义书签。型应用场合应用 . 错误 !未定义书签。角传感器应用特点 . 错误 !未定义书签。 !未定义书签。 !未定义书签。要技术规格及参数 . 错误 !未定义书签。口连接块 . 错误 !未定义书签。路换向阀 . 错误 !未定义书签。门子编程控制器 . 错误 !未定义书签。述 . 错误 !未定义书签。要组成部分 . 错误 !未定义书签。统主要电气和液压参数 . 错误 !未定义书签。 4 总结和展望 . 错误 !未定义书签。 5 致谢 . 错误 !未定义书签。参考文献： . 错误 !未定义书签。附录 . 错误 !未定义书签。南京工业大学毕业论文第页摘要我的设计课题是静压桩机的自动调平系统，现在的静压桩机基本上都是使用手动调平，费时费力，调平精度不高。本文提出了一种利用现自动调平的系统，依靠计算和逻辑判断功能来指挥支腿液压缸的收缩，从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机具有很好的经济意义和社会意义。关键词：可编程控制器 (静压桩机 (，自动调平系统 ( 南京工业大学毕业论文第页 y in is by is a of is on as is in 南京工业大学毕业论文第页共 33 页摘要 . . 1. 静压桩机的概况 . 静压桩机的总体介绍 . 船行走机构 . 腿平台机构 . 持机构与导向压桩架 . 短船行走机构与回转机构 . . 静压桩机先进技术和未来发展方向 . 型步履式行走底盘 . 点均压式夹桩技术 . 2. 静压桩机自动调平系统设计 . 油缸同步控制系统设计 . 缸同步跟踪系统的建模 . . 统主要电气和液压参数 . 统硬件设计 . 据调平原理分析控制要求 . 根据控制要求确定用户所需要的输入 /输出设备，确定、液，气体摆性能比较 . 角传感器产品现状与发展趋势 . . . 总结和展望 . 5 致谢 . 参考文献： . 南京工业大学毕业论文第页共 33 页附录 . 南京工业大学毕业论文第页摘要我的设计课题是静压桩机的自动调平系统，现在的静压桩机基本上都是使用手动调平，费时费力，调平精度不高。本文提出了一种利用现自动调平的系统，依靠计算和逻辑判断功能来指挥支腿液压缸的收缩，从而实现自动调平。自动调平系统具有调平时间短，精度高，效率高，抗干扰能力强等优点。将调平系统应用于静压桩机具有很好的经济意义和社会意义。关键词：可编程控制器 (静压桩机 (，自动调平系统 ( 南京工业大学毕业论文第页 y in is by is a of is on as is in 南京工业大学毕业论文第页 1. 静压桩机的概况静压桩机的总体介绍静压桩机由支腿平台结构、行走机构、压桩架、配重、起重机、操作室等部分组成。船行走机构长船行走机构由内船体、行走台车与顶升液压缸等组成。液压缸活塞杆球头与船体相联接，缸体通过销铰与行走台车相联，行走台车与底盘支腿上的顶升液压缸铰接。工作时，顶升液压缸顶升使长船落地，短船离地，接着长船液压缸伸缩推动行走台车，使桩机沿着长船轨道前后移动。顶升液压缸回程使长船离地，短船落地。短船液压缸动作时，长船船体悬挂在桩机上移动，重复上述动作，桩机即可纵向行走。腿平台机构该部分由底盘、支腿、顶升液压缸和配重梁组成。底盘的作用是支承导向压桩架、夹持机构、液压系统装置和起重机，底盘里面安装了液压油箱和操作室，组成了压桩机的液压电控系统。配重梁上安置了配重块，支腿由球铰装配在底盘上。支腿前部安装的顶升液压缸与长船行走机构铰接。球铰的球头与短船行走及回转机构相联。整个桩机通过平台结构连成一体，直接承受压桩时的反力。底盘上的支腿在拖运时可以并拢在乎台边，工作时打开并通过连杆与平台形成稳定的支撑结构。持机构与导向压桩架该部分由夹持器横梁、夹持液压缸、导向压桩架和压桩液压缸组成。夹持液压缸装在夹持横粱里面，压桩液压缸与导向压桩架相联。压桩时先将桩吊入夹持器横梁内，夹持液压缸通过夹板将桩夹紧。然后压桩液压缸作伸缩运动，使夹持机构在导向架内上下运动，将桩压人土中。压桩液压缸行程满后松开夹持液压缸，返回后继续上述程序。短船行走机构与回转机构它由船体、行走梁、回转梁、挂轮机构、行走轮、横船液压缸、回转轴和滑块组成。回转梁两端与底盘结构铰接，中间由回转轴与行走梁相联。行走梁上装有行走轮，正好落在船体的轨道上，用焊接在船体上的挂轮机构挂在行走梁上，使整个船体组成体。液压缸的一端与船体铰接另一端与行走梁铰接。工作时，顶升液压缸动作，使长船落地，短船离地然后短船南京工业大学毕业论文第页液压缸工作使船体沿行走梁前后移动。顶升液压缸回程，长船离地，短船落地，短船液压缸伸缩使桩机通过回转梁与行走梁推动行走轮在船体的轨道上左右移动。上述动作反复交替进行，实现桩机的横向行走。桩机的回转动作是：长船接触地面，短船离地、两个短船液压缸各伸长1/2行程，然后短船接触地面，长船离地，此时让两个短船液压缸一个伸出个收缩，于是桩机通过回转轴使回转梁上的滑块在行走梁上作回转滑动。油缸行程走满，桩机可转动 15度左右，随后顶升液压缸让长船落地，短船离地，两个短船液压缸又恢复到 1/2行程处，并将行走梁恢复到回转梁平行位置。重复上述动作，可使整机回转到任意角度。在施工时无噪音。适合对噪音有限制的市区作业，尤其是在城市居民区、学校教育区、医院疗养区、重要机关附近施工。施工时无振动。压桩所引起的桩周围土体隆起和水平挤动，比打入桩要小，适用于危房、精密仪器房及江河岸边、地下管道较多的地区施工。静压桩的施工应力比打入桩小，可节约钢材和水泥，降低成本。并可适当提高砼身承载力。压桩力及桩段入土动态能自动记录和显示，桩的承载力比较有保证，对压桩力可以控制，确保工程质量。施工速度快、工效高、工期短。单机每台班可完成 12 15根桩的施工，送桩入土深度较深且送桩后桩身质量较可靠。桩的长度不受施工机械的限制。适宜于较软土层，尤其是持力层起伏变化大的土层施工。也适宜于覆土层不厚的岩溶地区。这些地区用钻孔桩很难钻进，用冲击桩易卡锤，用打入桩易打碎，只有静力压桩是慢慢地压入并能显示压入阻力，收到了较好的技术经济效果。由于压桩机的工作高度不高，重心底，所以机器的施工操作和保养较为方便，并可避免高空作业中有不安全的因素。桩机作业人员少，劳动强度低，施工文明。整机拆、运、装十分方便。静压桩机先进技术和未来发展方向型步履式行走底盘新型步履式行走底盘采用两层式结构，简单可靠；短船自动复位机构，具有回转自动复位南京工业大学毕业论文第页功能，解决了传统桩机在回转过程中短船需人工进行复位的问题，有效地降低了工人的劳动强度；在回转平台上巧妙地设计了回转补偿装置，有效地提高了设备的工作可靠性；纵移机构具有均载联动功能，通过联动液压缸将前后两顶升液压缸活塞杆径向浮动连接，使桩机在纵向移动时，前后顶升缸活塞杆联合动作并实现负载均衡，其优越性在大吨位桩机上尤显突出。边桩、角桩处理技术沿压桩机纵向移动方向 (即压桩机细长方向 )一端布置处理边桩、角桩的机构，有效实现了同一套装置同时近距离处理边桩和角桩的目的。对于小型压桩机，将正常压桩、夹桩的一套机构全部移到此处安装；对于大中型压桩机，则另外提供一套较简单的压桩夹桩机构，在需要处理边桩、角桩时安装。在桩机配重保持正常的情况下，就能做到处理边桩和角桩时充分利用桩机的自重。点均压式夹桩技术在圆周方向均布的若干个夹桩液压缸分上下两层轴向布置，分别通过与之相连的锥形块驱动对应的钳口同时向中心收缩对桩进行夹持。由于锥面的增力作用，多瓣钳口从多个方向可靠地夹紧预制桩。钳口的分布数量可以根据实际需要任意确定，以适应管桩的不规则性。这种夹桩机构利用手握鸡蛋的夹持效果，有效地运用了锲形块的增力原理，将夹桩液压缸轴向布置，钳口在桩周实施多层多瓣多点夹持，并具有一定的浮动功能，能自动适应桩身的表面状况自动定心，从而达到桩身均压，使其应力分布均匀的目的。在夹桩油压相同 (24所产生的夹桩力更大，而桩身应力峰值仅为采用传统夹桩机构所产生的桩身应力峰值的 30%。由于锲形块的自锁作用，避免了普通型夹桩机构因夹持液压缸及系统元件的泄漏可能引起的夹桩打滑甚至座机现象的发生，提高了夹桩机构的安全可靠性。尽管其结构较复杂，但具有定心效果好、桩周夹持均匀、安全可靠的特点，有效地解决了夹桩时桩身破损以及大吨位压桩打滑的难题，即使用于壁厚仅为 55000不会发生桩破损的情况。静压静力压桩机的发展趋势随着静压桩施工技术的发展以及人们环保意识的进一步加强，液压静力压桩机的应用将获得更广泛的推广。同时，液压静力压桩机技术及产品将由粗放型向功能精细化、操作智能化方向发展。其发展趋势可归纳如下： (1) 进一步多功能化，产品适应能力进一步加强。在较厚硬隔层地质条件下施工时，设计并配置专用的螺旋钻，提高压桩机的穿透能力和对地质的适应能力；对大吨位桩机开发相应的夯实装置，实现以静压替代强夯压桩管径可从目前的最大 60000 南京工业大学毕业论文第页 (2) 智能化操作与施工的压桩机开发。开发机身液压自动调平系统，压桩过程计算机自动记录及承载力在线测试，夹持力自动均衡控制，实现产品的智能化操作。 (3) 异型桩夹持装置的开发。特别是与钢板桩、工字钢桩、锥形桩等相适应的夹桩机构的开发。 (4) 压桩力大、质量轻机型产品的开发。特别是对于钢板桩连续墙施工产品的开发将是今后静力压桩机发展的新领域。 (5) 适应于北方寒冷地区气温低、冻土层较厚的桩机产品的开发。 (6) 产品向高档次、高可靠性方向发展。南京工业大学毕业论文第页 2. 静压桩机自动调平系统设计油缸同步控制系统设计由于静压桩机在工作和行走过程中要保持平台的水平，而平台的升降是由油缸驱动执行的，所以要保证平台的水平就需要驱动平台的多个油缸实现同步控制。多油缸同步控制系统由同步检测子系统、同步控制子系统和电液实现子系统三大子系统组成，确定油缸同步控制方式的步骤如下：根据同步缸数量、行程和同步要求确定同步子系统检测方式（接触式或非接触式）、检测方法 (绝对或相对检测法 )、检测量 (位移量或速度量等 )和检测结构 (传感器的布置和选择等 )；由检测系统确定同步控制子系统中的控制方式 (单片机控制 ,控制或工控机控制等 )和控制基准量 (检测量的最大值 ,平均值等 )；由同步要求确定电液实现子系统的方式选择 (主动补偿式 ,进油调控式等 )；最后确定同步控制子系统的控制策略的选择 (模糊控制 ,控制 ,模糊。根据液压系统的设计结果可知，本系统选用了四缸同步系统，其同步系统示意图如下图所示。四缸同步系统研究的现状如下 : 四缸同步系统示意图南京工业大学毕业论文第页 (1)采用相对检测法 ,选定检测基准油缸 (下称基准缸 ),测量出其他三个缸的相对位移误差值。 (2)利用光栅传感器作为检测元件 ,光栅定尺在基准缸的结构布置较为复杂。 (3)采用的电液实现系统只能对相对位移滞后的缸进行补偿 ,不具普遍性。 (4)控制策略单一 ,不具备比较性。基于上述情况，本系统的控制方案初步选定如下：选择四缸中的某一缸作为基准缸，采用倾角传感器测量平台的倾斜程度；将此倾角偏差值送入过行运算得出油缸的同步误差大小；统根据油缸的同步误差大小调用内部的制后的控制信号由后驱动电液实现子系统，使四缸保持同步。根据上述选定方案可知，本油缸同步系统需要倾角传感器、电液比例液控多路换向阀、面简要介绍这些元器件的选型。缸同步跟踪系统的建模系统的控制策略已经在上一章进行了介绍，简要的说，就是选取四缸中的某一缸为基准缸，其它三只缸跟踪基准缸随动。下图表示了某缸跟踪基准缸随动示意图，假设左边为基准缸，当右边缸与左边缸不同步时，倾角传感器产生电信号经过变送器送如 A/D 处理模块，倾角误差进行线性化处理、节后送入 D/A 处理模块， D/A 调理后的信号经过伺服放大板驱动电液比例阀的阀芯运动，从而调节油缸运动速度的快慢，保持两个油缸的同步。下面给出两缸同步跟踪的数学模型： P 传感器变送器 A / D 转换C P U 控制模块 H M A 转换某缸跟踪基准缸随动示意图南京工业大学毕业论文第页电液比例阀的线圈回路传递函数为 1电液比例阀的传递函数 2 1)( 执行元件（油缸）的传递函数 2 1)( 没有弹性负载的四通阀控制油缸简化传递函数为： )12()()1()()(2212 若忽略信号变送器、 A/，可得系统的传递函数框图为同步跟踪系统的传递函数框图为了使整个跟随系统能获得较好的动、静态性能（如良好的阶跃响应特性，斜坡响应特性），系统采用工程调节中广为使用的在工程实际中，应用最为广泛的调节器控制规律为比例积分微分控制，简称称节。制器问世至今已有近 60 年的历史了，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制主要和可靠的技术工具。当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它设计技术难以使用，系统的控制器的结构和参数必须依靠经验和现场调试来确定，这时应用当我们不完全了解一个系统和被控对象或不能通过有效的测量手段来获得系统的参数的时候，便最适合用比例积分微分控制包含比例、积分、微分三部分，实际中也有第页器就是根据系统的误差利用比例积分微分计算出控制量，图给出了一个制的结构图，控制器输出和控制器输入（误差）之间的关系在时域中可用公式 (示如下 : (将 (进行换后得： (公式中和分别为和的拉氏变换，，。、分别为控制器的比例、积分、微分系数。（ 1）比例（ P）控制比例控制是一种最简单的控制方式。其控制器的输出与输入误差讯号成比例关系。当仅有比例控制时系统输出存在稳态误差（（ 2）积分（ I）控制在积分控制中，控制器的输出与输入误差讯号的积分成正比关系。对一个自动控制系统，如果在进入稳态后存在稳态误差，则称这个控制系统是有稳态误差的或简称有差系统（为了消除稳态误差，在控制器中必须引入 “ 积分项 ” 。积分项对误差取关于时间的积分，随着时间的增加，积分项会增大。这样，即便误差很小，积分项也会随着时间的增加而加大，它推动控制器的输出增大使稳态误差进一步减小，直到等于零。因此，比例 +积分 (制器，可以使系统在进入稳态后无稳态误差。（ 3）微分（ D）控制在微分控制中，控制器的输出与输入误差讯号的微分（即误差的变化率）成正比关系。自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。其原因是由于存在有较大惯性的组件（环节）和（或）有滞后 (组件，使力图克服误差的作用，其变化总是落后于误差的变化。解决的办法是使克服误差的作用的变化要有些 “ 超前 ” ，即在误差接近零时，克服误差的作用就应该是零。这就是说，在控制器中仅引入 “ 比例 ” 项往往是不够的，比例项的作用仅是放大误差的幅值，而目前需要增加的是 “ 微分项 ” ，它能预测误差变化的趋势，这样，具有比例 +微分的控制器，就能够提前使克服误差的控制作用等于零，甚至为负值，从而避免了被控量的严重地冲过头。所以对有较大惯性和（或）滞后的被控对象，比例 +微分 (控制器能改善系统在调节过程中的动态特性。南京工业大学毕业论文第页统主要电气和液压参数 (1) 系统工作电压： 8 302) 液压系统最大流量： 100L/作压力： 25 (3) 调平倾斜度范围 : 3 (4) 双轴传感器调平精度 : (5) 调平系统支腿安全压力
