内容简介：

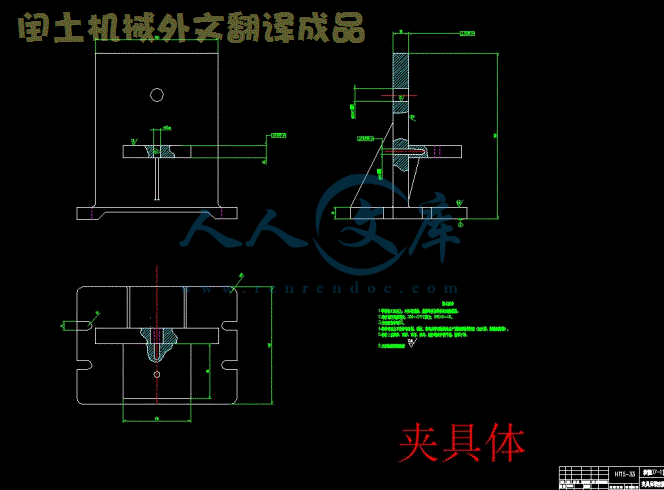

产品型号 零件图号机械加工工艺过程卡片产品名称 零件名称 法兰盘 共 页 第 页材 料 牌 号 HT15-33 毛 坯 种 类 铸件 毛坯外形尺寸 每毛坯件数 1 每 台 件 数 1 备 注工 时工序号工 名序 称工 序 内 容车间工段设 备 工 艺 装 备准终 单件5 粗车 直径为 100mm 的右端面，柱体右端面 C365L 车床 端面车刀，游标卡尺，通用夹具10 铸造15 热处理 退火20 扩孔 直径为 21mm 的孔 C365L 车床 高速钢锥柄扩孔麻花钻，游标卡尺，通用夹具，塞规25 粗铰 直径为 21mm 的孔 C365L 车床 高速钢锥柄铰刀，游标卡尺，通用夹具，塞规30 精铰 直径为 21mm 的孔 C365L 车床 高速钢锥柄机用铰刀，游标卡尺，通用夹具塞规，35 粗车 直径为 100mm 的柱体右端面，直径为 90mm 的左端面 C365L 车床 端面车刀，游标卡尺，通用夹具45 半精车 直径为 100mm 左右端面，直径为 90mm 的右端面 C365L 车床 端面车刀，游标卡尺，通用夹具50 精车 直径为 100mm 的右端面，直径为 90mm 的左端面 C365L 车床 端面车刀，游标卡尺，通用夹具55 粗车 直径为 45，100mm，90mm 的外圆面 C365L 车床 外圆车刀，游标卡尺，通用夹具60 半精车 直径为 45，100mm，90mm 的外圆面 C365L 车床 外圆车刀，游标卡尺，通用夹具65 粗车 直径为 100mm 柱体倒角 C365L 车床 外圆车刀，游标卡尺，通用夹具70 粗车 直径为 45mm 柱体的过度圆角 C365L 车床 外圆车刀，游标卡尺，通用夹具75 粗车 直径 90mm 的右端面 C365L 车床 端面车刀，游标卡尺，通用夹具80 半精车 直径 90mm 的右端面 C365L 车床 端面车刀，游标卡尺，通用夹具85 精车 直径 90mm 的右端面 C365L 车床 端面车刀，游标卡尺，通用夹具90 粗车 车 3*2 退刀槽 C365 车床 L 端面车刀，游标卡尺，通用夹具设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期
