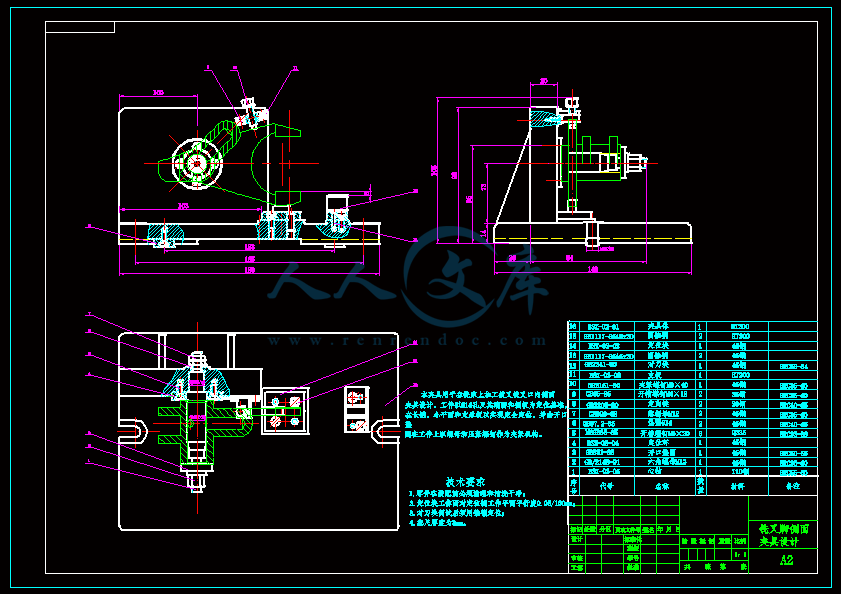

I倒挡拨叉 倒档拔叉零件铣叉脚侧面夹具设计（全套含CAD图纸）
收藏
资源目录
压缩包内文档预览：
编号：6072496
类型：共享资源
大小：2.28MB
格式：ZIP
上传时间：2017-11-08
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
倒挡拨叉
倒档拔叉
零件
铣叉脚
侧面
夹具
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-
产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 1 页车间 工序号 工序名 材料牌号10 粗铣拔叉头左右两端面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 51X2夹具编号 夹具名称 切削液专用夹具描图 工位器具编号 工位器具名称描校 工步号 工步内容 工艺装备 主轴转速/（r/min）切削速度/（ m/min）进给量/（mm/r）背吃刀量/mm进给次数1 粗铣 A 面 Ra25，控制尺寸 50mm 端铣刀、游标卡尺、专用夹具 160 40.2 0.2 3 1底图号 2 粗铣 B 面 Ra25，控制尺寸 46m端铣刀、游标卡尺、专用夹具 160 40.2 0.2 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号签字 日期 标记 处数 更改文件号 签字 日期产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 2 页车间 工序号 工序名 材料牌号20 钻孔、铰 孔14mZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式钻床 52Z 1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描图工步号 工步内容 工艺装备 主轴转速/（ r/min）切削速度/（m/min） 进给量/（mm/r）背吃刀量/mm进给次数描校 1 钻孔 mm，倒角 C1，至 A 面 46mm，）（ 1.0912.5Ram复合钻头、游标卡尺68019.22 0.15 4.5 12粗铰 mm，Ra12.5）（ 062.83锥柄机用铰刀 5423.62 0.8 2.4 1底图号 3精铰 mm，Ra6.3 ）（ 5.014锥柄机用铰刀 97.260.5 0.1 1设计 审核 标准化 会签装订号 （日期） （日期） （日期） （日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 3 页车间 工序号 工序名 材料牌号30 粗铣拨叉头侧面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 51X 1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号 工步内容 工艺装备 主轴转速/（ r/min）切削速度/（m/min） 进给量/（mm/r）背吃刀量/mm进给次数底图号 1 粗铣拔叉头侧面，控制尺寸 41.50m高速钢套式面铣刀、游标卡尺380 50.00 0.15 3 1设计 审核 标准化 会签装订号 （日期） （日期） （日期） （日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 4 页车间 工序号 工序名 材料牌号40 粗车拔叉脚槽底内表面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备型号 同时加工件数卧式车床 6132C 4夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描图 工步号 工步内容 工艺装备 主轴转速/（r/min）切削速度/（m/min）进给量/（mm/r）背吃刀量/mm进给次数1 粗车 B 面，控制尺寸 0.712m端面车刀、游标卡尺3150 227.49 0.4 3 1描校 2 粗车 C 面，控制尺寸 0.485端面车刀、游标卡 2400 75.4 0.4 7 1尺3 粗车 A 面， ，控制尺寸6.3Ram0.45端面车刀、游标卡尺3150 227.49 0.4 3 1底图号 4粗车 D 面， ，控制尺寸.2013端面车刀、游标卡尺2400 75.4 0.4 7 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期机械加工工序卡片产品型号 零件图号产品名称 零件名称 倒挡拔叉 共 13 页 第 5 页车间 工序号 工序名 材料牌号50 铣叉爪口内表面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 51X2夹具编号 夹具名称 切削液专用夹具描图 工位器具编号 工位器具名称描校 工步号 工步内容 工艺装 主轴转速 切削速度 进给量 背吃刀 进给次数备 /（r/min）/（m/min ） /（mm/r） 量/mm1 粗铣内圆 ，控25Ram制尺寸 1端面铣刀、卡尺2200 69.1 0.1 3 1底图号 2 粗铣外圆，控制尺寸 9端面铣刀、卡尺2000 62.8 0.1 6 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 6 页车间 工序号 工序名 材料牌号60 粗铣叉爪口内表面侧面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 51X 1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号工步内容 工艺装备 主轴转速/（r/min）切削速度/（m/min） 进给量/（mm/r）背吃刀量/mm进给次数底图号 1 粗铣叉爪口内表面侧面，控制尺寸 180.2m端面铣刀、游标卡尺 1880 59.0 0.15 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 7 页车间 工序号 工序名 材料牌号70 粗铣操纵槽内侧面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 5012X 1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号工步内容 工艺装备 主轴转速/（ r/min）切削速度/（m/min） 进给量/（mm/r）背吃刀量/mm进给次数底图号 1 粗车操纵槽内侧面 ，分别控制尺寸12.5Ram0.,9键槽铣刀、卡规、深度游标卡尺130 6.12 0.15 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 8 页车间 工序号 工序名 材料牌号80 粗铣槽底部分内表面内侧两端面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式铣床 51X 2夹具编号 夹具名称 切削液专用夹具描图 工位器具编号 工位器具名称描校 工步号 工步内容 工艺装备 主轴转速/（ r/min）切削速度/（m/min）进给量/（mm/r）背吃刀量/mm进给次数1粗铣 A 面，控制尺寸 0.18m端面铣刀、游标卡尺1024 3.22 0.1 3 1底图号 2 粗铣 B 面，控制尺寸 .274端面铣刀、游标卡尺1024 3.22 0.1 3 1装订号设计（日期）审核(日期 )标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 9 页车间 工序号 工序名 材料牌号90 钻 孔8.7mZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式钻床 52Z 1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号工步内容 工艺装备 主轴转速/（r/min）切削速度/（m/min） 进给量/（mm/r）背吃刀量/mm进给次数底图号 1 钻 孔、倒圆8.7m复合钻头、卡尺、塞规 140 3.82 0.15 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 10 页车间 工序号 工序名 材料牌号100 钻 孔12mZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数立式钻床 52Z 1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号工步内容 工艺装备 主轴转速/（r/min）切削速度/（m/min） 进给量/（mm/r）背吃刀量/mm进给次数底图号 1 钻 孔12m麻花钻、游标卡尺 140 5.28 0.15 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 机械加工 产品型号 零件图号工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 12 页车间 工序号 工序名 材料牌号110 磨削拨叉角内表面 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数平面磨床 7263M1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号 工步内容 工艺装备 主轴转速/（r/min）切削速度/（m/min）进给量/（mm/r）背吃刀量/mm进给次数底图号1 磨削拔叉角内表面 砂轮、游标卡尺 2240 70.33 0.15 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 机械加工 产品型号 零件图号工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页第 13 页车间 工序号 工序名 材料牌号120 磨削拨叉头孔 ZG310-570毛坯种类 毛坯外形尺寸 每坯可制件数 每台件数铸件 1 1设备名称 设备型号 设备编号 同时加工件数内圆磨床 215MA1夹具编号 夹具名称 切削液专用夹具工位器具编号 工位器具名称描校工步号 工步内容 工艺装备 主轴转速/（r/min）切削速度/（m/min）进给量/（mm/r）背吃刀量/mm进给次数底图号1 磨削拔叉头孔 砂轮、游标卡尺 280 10.56 0.15 3 1装订号设计（日期）审核（日期）标准化（日期）会签（日期）标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期描图 产品型号 零件图号机械加工工序卡片 产品名称 零件名称 倒挡拔叉 共 13 页 第 14 页车间 工序号 工序名 材料牌号130 磨削销钉孔 ZG310-570毛坯种类
