关 键 词：

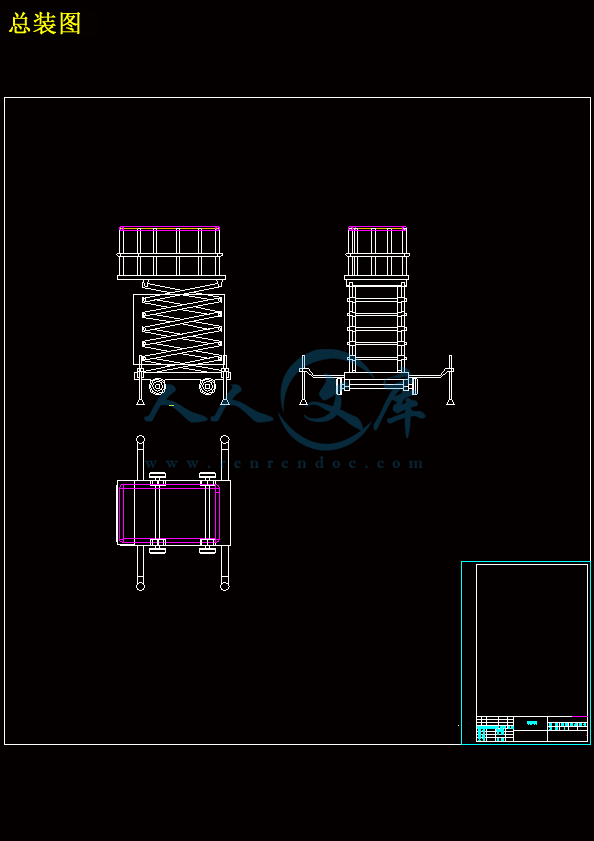

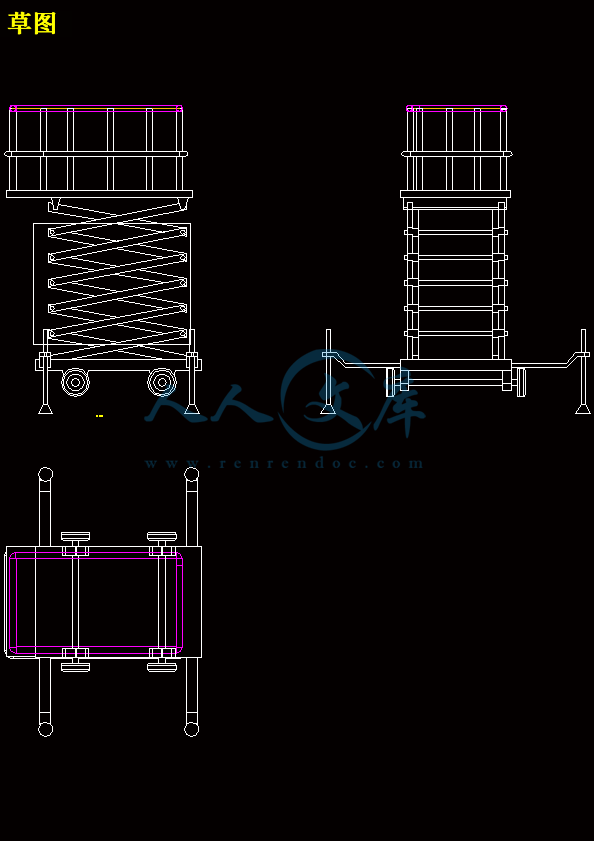

伸缩 升降台 系统 设计 12 十二 cad 图纸 以及 说明书 仿单

资源描述：

内容简介：

浙 江 海 洋 学 院毕 业 论 文 （ 设 计 ） 任 务 书表 1姓 名 李林 专业 机械设计制造及其 自动化 班级 C07 机械（2）题 目 伸缩升降台伸缩系统设计题目来源指导教师 黄添彪 职称 工程师 任务下达日期 2010 年 12 月 5 日论文（设计）起止日期： 2010 年 12 月 6 日 至 2011 年 6 月 2 日学生（签名）：李林毕业论文（设计）计划任务（目的、任务、计划进度、措施、预期结果）：一、目的：可以使学生进一步熟悉装备设计的工作过程，巩固机械设计制造及其自动化的知识，提高识图能力和利用 CAD 等应用软件进行绘图的能力，提高应用已学知识分析实际问题的能力，提高调查与查阅资料的能力，提高书面表达能力。为今后从事械设计制造及其自动化工作奠定必要的工作基础。二、 设计任务：设计伸缩台伸缩系统设计总装图一张（A0）,设计该伸缩台伸缩系统零件图五张（A3） ，撰写设计说明书一份(不少于 12000 字)。设计说明书要依据充分,计算正确,文字通顺,条理清楚,数据准确,书写工整。查找有关设计资料，认真阅读，撰写文献综述等；选取相关的合理数据，进行认真计算，确定完善的设计方案。三、研究工作计划进度：2010 年 12 月 6 日- 2011 年 2 月 15 日，完成开题报告、外文翻译、文献综述等；2011 年 2 月 16 日-2011 年 3 月 2 日，初稿校对完成；2011 年 3 月，接受学校初期检查；2011 年 4 月，接受学校中期检查；2011 年 5 月-6 月，接受学校后期检查；2011 年 6 月 1 日-6 月 8 日，答辩前的准备；2011 年 6 月 9 日-6 月 11 日，答辩. 四、措施：本课题是指导老师的预研课题。其意义是为今后承接此类企业课题做准备。原始数据：伸缩台伸缩系统示意图。伸缩台伸缩系统要求：能装载 5t 自动往反行走于间隔 12000 间距上自动关停，在工作过程中，能主动识别遇障并在碰撞前主动停止前行工作，避免事故发生。伸缩台伸缩系统属于非标专机生产。从零件结构特征、伸缩台伸缩系统的性能、技术要求及结构工艺性的分析；伸缩台伸缩系统的设计；驱动系统设计；驱动轮与从动轮零件的结构设计和计算等。伸缩台伸缩系统设计方案正确完善, 伸缩台伸缩系统动作原理正确,图纸表达准确无误,尺寸及偏差,形位公差,粗糙度等标注正确。伸缩台伸缩系统零件选材合理,热处理及硬度标注准确。设计说明书计算无误, 条理清楚,依据充分,有自己的见解。1、选取适用的马达与遇障识别报警装置。校核:承载件尺寸,承载物允许的承载轮厚度,往反间行程,驱动电机功率。2、确定伸缩台伸缩系统结构;伸缩台伸缩系统结构设计。 驱动轮的的设计。 限位螺杆的设计。弹簧的设计。 限位装置的选择。 限位机构固定座的设计。 轮轴的设计。3、伸缩升降台伸缩系统工作行程尺寸的计算。五、预期结果：在同学和指导老师的
