关 键 词：

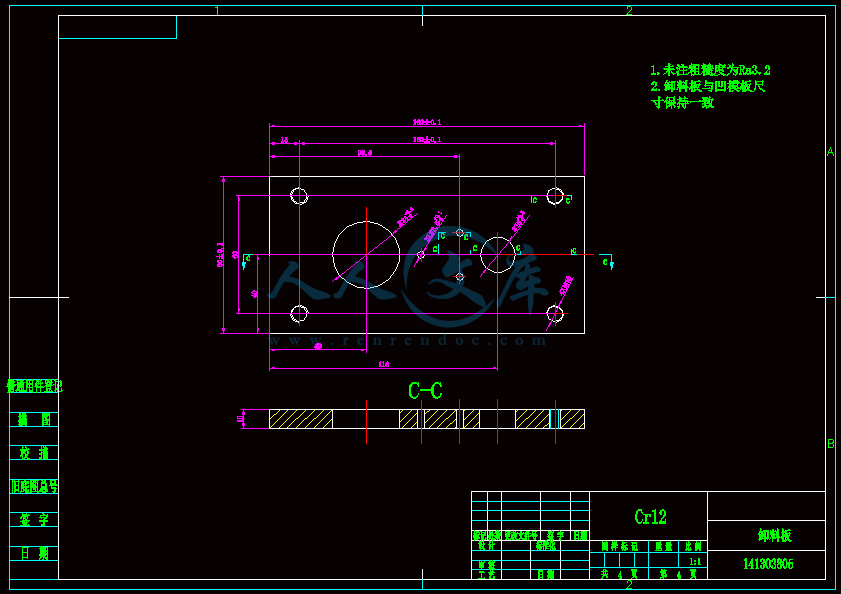

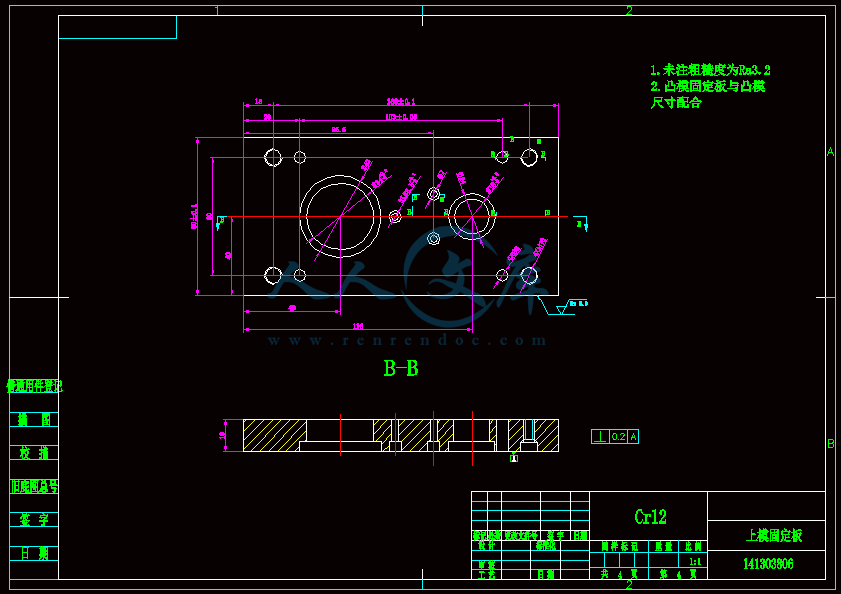

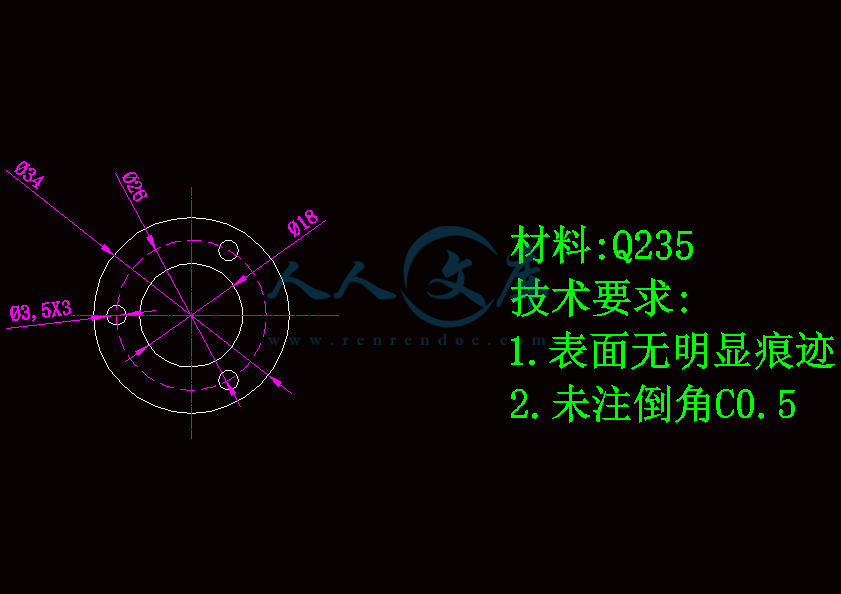

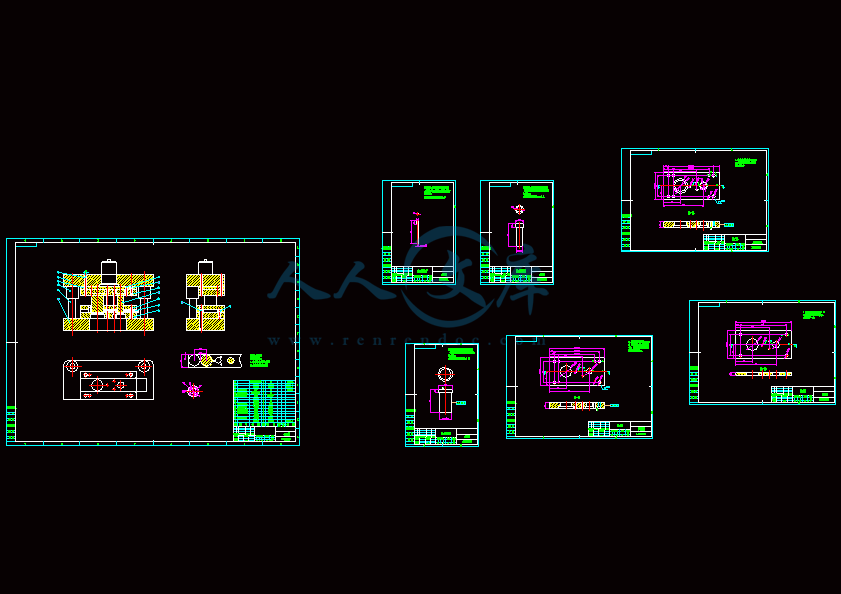

垫圈 片冲裁模 设计 全套 cad 图纸

资源描述：

内容简介：

毕业设计（论文）中期检查表设计（论文）题目 垫圈片冲裁模设计检 查 项 目 是 否 综合、补充填写正在按计划完成能完成任务书规定的任务工作学习态度端正能遵守纪律、按时出勤每周与指导教师见面累积请假课时累积旷课课时学生填写每周与指导教师见面几小时 （小时）学生签名： 年 月 日任务书填写完整、规范正按进度计划进行学生态度端正、无旷课指导教师填写每周与学生见面几小时 （小时）指导教师签字：年 月 日专业负责人填写是否按要求进行（存在的问题或其它）专业负责人签字：年 月 日任 务 书一、课题来源、目标及意义课题来源：垫圈片是生活中常用到的一种零件，一般为扁平形的金属环，用来保护被连接件的表面不受螺母擦伤，分散螺母对被连接件的压力。目标：通过工艺分析和相关的计算与设计，以此来提高制作模具的速度和必要数据信息。意义：了解冷冲压模具的工作原理，熟悉冷冲压模具设计的流程。二、毕业设计（论文）内容及要求确定工艺方案时，模具结构方案已经基本确定，并综合考虑了生产效率、模具成本、生产条件等多方面因素。运用 CAD 绘图软件进行排样设计并分析，计算出材料利用率，并通过冲压工艺计算确定模具尺寸，最终绘制出模具图。三、毕业设计（论文）进程安排序号 设计（论文）各阶段名称 计划时间1 毕业设计辅导，学生进行相关准备工作，选题并审批。 2017.3.8 前2 教师下发任务书，学生完成开题报告，教师审核。 2017.3.9-3.163 学生提交开题报告并开始设计，教师指导。 2017.3.17-4.244 老师指导，学生更改并定稿。 2017.4.25-5.35 提交毕业设计材料（电子稿与纸质稿） 。 2017.5.46 毕业设计答辩。 2017.5.13四、参考书及参考文献1丁又生.冷冲模具设计与项目实践浙江：浙江大学出版社，2014.2姜奎华.冲压工艺模具设计. 北京：机械工业出版社，20133文建平.金属加工. 北京：机械工业出版社，2013.4丁友生,邹吉权.冷冲模设计与项目实践. 浙江：浙江大学出版社，2012.5欧麦嘉,周泽宇. 现代注塑模设计与制造. 北京：电子工业出版社，2007.6陈志刚.塑料成型工艺及模具设计. 北京：机械工业出版社，2007.7洪慎章.实用注塑成型及模具设计. 北京：机械工业出版社，2006.8邹继强.塑料制品及其成型模具设计. 北京：清华大学出版社，2005.9申开智.塑料成型模具. 北京：中国轻工业出版社，2005.10王树勋.注塑模设计. 广州：华南理工大学出版社，2005指导教师（签字）: 院（系）主任（签字）: 购买后包含有 CAD 图纸和说明书,咨询 Q 197216396摘 要本次课题为垫圈片冲裁模设计，介绍了垫圈冲孔-落料级进模设计的一般方法及步骤。冲裁模具的设计首先要通过对零件的工艺分析，确定工艺方案并通过必要的工艺计算，然后再进行模具设计，绘制模具总装图和零件图。关键词：方法；零件；步骤；工艺计算 购买后包含有 CAD 图纸和说明书,咨询 Q 197216396目 录前 言 .11 冲压模具概述 .21.1 冲压模具概念 .21.2 冲压模具分类 .21.2.1 根据工艺性质分类 .21.2.2 根据工序组合程度分类 .22 冲压件的工艺分析 .32.1 零件的工艺分析 .32.1.1 零件的材料分析 .32.1.2 零件的尺寸分析 .32.1.3 结构分析 .33 零件成型工艺方案的确定 .43.1 成型工序分析 .43.2 成型方案确定 .43.2.1 先落料后冲孔，采用两套单工序模生产 .43.2.2 落料-冲孔复合冲压，采用复合模生产 .43.2.3 冲孔-落料冲压，采用级进模生产 .44 工艺计算 .54.1 搭边值 .54.2 采用横排无侧压排样设计 .55 冲压力 .65.1 计算冲压力 .65.1.1 冲裁力 .6购买后包含有 CAD 图纸和说明书,咨询 Q 1972163965.1.2 推件力 .65.2 压力机公称压力计算 .66 冲裁间隙及刃口尺寸计算 .76.1 冲裁间隙 .76.2 刃口尺寸计算 .77 凹凸模的尺寸计算 .97.1 凸模装置设计 .97.2 凹模板结构设计 .97.3 其他零件 .117.3.1 毛坯定位 .117.3.2 卸料出件 .118 模架的选取 .119 模具总装图 .129.1 凹模板 .139.2 凸模 .13总 结 .15致 谢 .16参考文献 .17购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 197216396购买后包含有 CAD 图纸和说明书,咨询 Q 1972163961前 言模具在工业中被称为是工业之母，也是我国国民经济的基础工业。在数字化技术应用高度发展的今天，各种各样的商品被不断的生产出来，其中大多数商品的生产都依赖于模具的多样化。模具在制造业中所具有的重要地位，使得模具的制造能力和技术水平已成为衡量国家制造业水平和创新能力的重要标志。冲压模具技术作为模具制造业中最重要的组成部分，大批量的机械电子，轻工业乃至国防装备方面，都大量使用了冲压零件。所以冲压模具水平的高低，发展前景的好坏会直接影响制造业的发展。随着经济的高速发展对模具制造业提出了越来越高的要求，也为其他发展提供了巨大的动力。如今模具的生产方式广泛采用 CAD/CAM 等技术，采用高速切削加工技术，快速成型技术和快速制模技术的一系列的先进技术。级进模，由多个工位组成，各工序按顺序关联完成不同的加工，在冲床的一次行程中完成一系列不同的冲压加工。可以包括冲裁、弯曲成型和拉伸等多道工序，具有很高的生产效率。且级进模操作安全，易于自动化。多用于批量大、零件小、材料薄的产品。通过对本课题的研究，增强对工艺步骤中难点解决的能力。但是由于自身的水平有限，而且缺乏经验，设计中难免会出现不妥疏漏之处，敬请各位老师指正。21 冲压模具概述1.1 冲压模具概念利用安装在冲压设备（冲床）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。 1.2 冲压模具分类1.2.1 根据工艺性质分类冲裁模：沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等 。弯曲模：使板料毛坯或其他坯料沿著直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。拉深模：是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。成形模：是将毛坯或半成品工件按图凸、凹模的形状直接复制成形。而材料本身仅产生局部塑性变形的模具，如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。1.2.2 根据工序组合程度分类单工序模：在压力机的一次行程中，只完成一道冲压工序的模具。复合模：只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。级进模（也称连续模）：在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。32 冲压件的工艺分析2.1 零件的工艺分析该零件为垫圈片，如图 1-1 所示，生产信息见表 1-1。图 1-1 垫圈片表 1-1 零件参数产品名称 冲件材料 冲件厚度 公差等级 生产批量垫圈 Q235 1mm IT12 大批量2.1.1 零件的材料分析Q235 属于低碳钢，塑性良好，适于冲压加工。2.1.2 零件的尺寸分析该零件最小孔尺寸是 3.5mm。满足冲裁最小孔径 dmin1.0t=2mm 的要求。孔距离外形的最小孔距为 5mm，满足冲裁件最小孔边距 lmin 1.5t=3mm 的要求。且该零件的公差等级为 IT12，可用于冲压完成。2.1.3 结构分析该零件结构简单对称，无尖角，对冲裁加工较为有利，所以此零件适合冲裁批量生产。43 零件成型工艺方案的确定3.1 成型工序分析零件中直径为 3.5mm 的孔可以用冲孔来实现，中间直径 18mm 的圆也可用冲孔完成，零件的外形用落料将其与金属材料分开。初步分析可得：该零件所涉及的工序有冲孔、落料两个步骤。3.2 成型方案确定3.2.1 先落料后冲孔，采用两套单工序模生产单工序模模具结构简单，但是需要两套工序，两副模具，生产效率低，零件精度较差，在生产批量较大的情况下不合适用。3.2.2 落料-冲孔复合冲压，采用复合模生产该方案只需一副模具，冲压件的形状位置精度和尺寸精度易保证，且生产效率高。模具结构复杂，但是由于零件结构简单，模具制造并不困难。3.2.3 冲孔-落料冲压，采用级进模生产该方案只需一副模具，方便加工与生产，满足批量生产和减少成本。 由上述分析可知，零件成形方案采用冲孔-落料冲压，级进模方式生产。54 工艺计算4.1 搭边值该零件为圆形垫片，查表 2-191确定搭边值。两制件之间的搭边值 a=1mm；侧搭边值 a1=2mm。4.2 采用横排无侧压排样设计因侧边搭边值取 2mm，两个工件之间的距离 1mm，步距 S=35mm，所以：料宽 B0- =（ Dmax+2a+z)0-= (34+22+0.5)0-= 38.50-0.1mm取料宽为 38mm。排样图如图 4-1 所示。图 4-1 横排排样图65 冲压力5.1 计算冲压力5.1.1 冲裁力凸模工作过程中击穿金属材料所需要的压力就是冲裁力。K 为安全系数，一般取1.3。且 Q235 钢材的抗剪强度为 Tb=304MPa。该零件经计算得周长为 L 总=L1+L2+L3=106.7+56.52+11=173.5，取 174。冲裁力：F=KLtT b=1.31741304=68764.8（N ）69 （KN ）5.1.2 推件力推件力：（K T 取 0.55）FT=nKTF=（11/1）0.05569=41.74542 （KN） n=h/t (h 为凹模洞口直刃壁高度，t 为材料厚度)5.2 压力机公称压力计算该模具采用刚性卸料装置，总冲压力为：推件力+冲裁力 =F = FT+F 冲 =42+69=111（KN）且压力机的公称压力比总冲压力大 1.11.3 倍，则：P（1.11.3）F =（1.11.3）111=122144 （KN ）由表 4-31压力机参数以及注意压力机行程需大于工件高度两倍的要求，因此选用J23-16F 压力机。其规格查附录 3-21可得。具体参数为：公称压力：160KN滑块行程：70mm最大闭合高度：205mm闭合高度调节量：45mm工作台尺寸：300mm450mm工作台板厚度：40mm模柄孔尺寸：40mm60mm76 冲裁间隙及刃口尺寸计算6.1 冲裁间隙查表 2-71可得：冲裁双面间隙 Zmin=0.24mm，Zmax=0.36mm ；Zmax -Zmin=0.12。IT12 零件精度的磨损系数一般选 X=.75。6.2 刃口尺寸计算凹模凸模采用分开加工。为保证间隙值，必须满足下列条件p+dZmax-Zmin 其中凸模 p，凹模 d。计算公式： 落料：设工件尺寸为 D 0- Dd=（Dmax-X） 0+d Dp=（D d-Zmin） 0-p =（Dmax-X-Zmin） 0-p 冲孔：设工件孔的尺寸为 d 0+ dp=（dmin+ X） 0-p dd=（d p+Zmin） 0+d =（dmin+ X+Zmin） 0+d式中：d p，d d冲孔时凸凹模直径 Dp，D d 落料时凸凹模尺寸 dmin工件最小的孔径 Dmax 工件最大的外径该材料料厚 t=1mm，垫圈的最小孔径是 3.5,外圆直径为 34，且 Zmax-Zmin=0.12。经查表 3-21得：落料时 d=0.03 ，p=0.02p+d=0.05Zmax-Zmin=0.12冲孔时 d=p=0.02p+d=0.04Zmax-Zmin=0.128落料时，凸凹刃口尺寸：Dd=（Dmax-X） 0+d =（34-0.750.24） +0.030=33.82+0.030Dp=（D d-Zmin） 0-p =（33.82-0.24） 0-0.02=33.580-0.02冲孔时刃口尺寸：dp1=（dmin+ X） 0-p =（3.5+0.750.24） 0-0.02=3.680-0.02dd1=（d p1+Zmin） 0+d =（3.68+0.24） +0.020=3.92+0.020dp2=（dmin+ X） 0-p =（18+0.750.24） 0-0.02=18.180-0.02dd2=（d p2+Zmin） 0+d =（18.18+0.24） +0.020=18.42+0.02097 凹凸模的尺寸计算7.1 凸模装置设计凸模装置计算公式如下：L=h1+h2+h3+h（取 h 为 20mm)与凸模固定板的配合按 H6/m5，得高度 L 为 66mm图 7-1 凸模7.2 凹模板结构设计凹模板刃口形式选择直壁形刃口，落料选择下漏料方式：（1）计算凹模板厚度： H=KS2 （k 取=0.42）=0.4234=14.28 mm取凹模板厚度 16mm。（2）计算凹模板宽度 B： W1=216=32 mm W2=216=32 mmL=W1+S1+W2=32+34+32=98mm取凹模板长度 100mm。10（3）计算凹模板长度 L： W1=216=32 mmW2=216=32 mmL=W1+S1+W2=32+94+32=158mm取凹模板长度 160mm。故凹模板规格：160X100X16，如图 7-2 所示。图 7-2 凹模板117.3 其他零件7.3.1 毛坯定位为便于送料操作，提高生产率，拟采用导料板（而非导料销）和挡料板定位。7.3.2 卸料出件由于产品材料为 Q235，料厚 1mm，刚性较好，采用刚性卸料板，下出件的方式。8 模架的选取模架选用后侧导柱模架，经查表 4-32得：凹模周界 L=160mm、B=100mm、闭合高度 H=160195、I 级精度的后侧导柱模架。模架 160*100*160195 I GB/T2851.3。技术条件：按 GB/T2854 的规定代替 GB2851.3-81上模座选取：16010040下模座选取：16010050129 模具总装图1-圆柱销；2- 上模板；3- 垫板；4- 导套；5-导柱；6-下模板； 7-凹模板；8-导料板；9- 卸料板；10-凸模；11-凸模固定板；12-螺钉；13-圆柱销；14- 圆柱销；15-内六角螺钉 图 9-1 装配总图139.1 凹模板图 9-1 凹模板9.2 凸模图 9-2 凸模 114图 9-2 凸模 2图 9-3 凸模 315总 结确定本篇论文的题目后搜集了关于冲压模具的大部分资料和信息。在本次设计中，该垫片零件采用级进模生产，模具加工简单，操作方便。选择材料时，根据材料的性能挑选出 Q235 这种综合性能较好的普通钢，分析了该材料的工艺性，根据零件的结构特点确定工艺方案。1.尺寸性质。落料时有时有冲孔性质的尺寸，冲孔时有时有落料性质的尺寸，即：落料凹模的部分刃口可能实质上是冲孔凹模的刃口，计算公式不能用错，并且要理解，这与刃口尺寸的计算原则(落料时以凹模为基准，冲孔时以凸模为基准)并不矛盾。2.单向尺寸与双向尺寸。当尺寸界线的基面之一为不可见几何要素（如轴线）时，该尺寸为单向尺寸，间隙、偏差应该取双向值的一半。由于自身能力的有限，缺乏了解部分知识，在此次设计中，老师给予了我许多帮助，其中每一次的修改，每一次的尝试都是向前迈了一大步。因此，我会在之后的实践中不断完善信念。16致 谢经过这么长时间的努力，此次毕业设计终完成。在这次的设计中有自己难以克服的问题，但是在老师的帮助下，许多问题迎刃而解。在此，我要感谢老师对我的帮助以及指导，使我这次的毕业设计能够克服多个问题，顺利完成。此次为我补习的知识令我受用很大，受益良多。在此，我要感谢老师对于我的指导，感谢老师在我困难时给予我的帮助，感谢学校提供的学习环境，让我可以顺利的完成本次设计。17参考文献1丁又生.冷冲模具设计与项目实践浙江：浙江大学出版社，2014.2姜奎华.冲压工艺模具设计. 北京：机械工业出版社，20133文建平.金属加工. 北京：机械工业出版社，2013.4丁友生,邹吉权.冷冲模设计与项目实践. 浙江：浙江大学出版社，2012.5欧麦嘉,周泽宇.现代注塑模设计与制造. 北京：电子工业出版社，2007.6陈志刚.塑料成型工艺及模具设计. 北京：机械工业出版社，2007.7洪慎章.实用注塑成型及模具设计. 北京：机械工业出版社，2006.8邹继强.塑料制品及其成型模具设计. 北京：清华大学出版社，2005.9申开智.塑料成型模具. 北京：中国轻工业出版社，2005.10王树勋.注塑模设计. 广州：华南理工大学出版社，2005 编号 毕 业 设 计 （ 论 文 ）题 目: 垫圈片冲裁模设计学生姓名:学 号:院（系）:专业班级:指导教师:职 称:2017 年 5 月开题报告一、课题来源、选题依据、课题研究目的、应用价值课题来源：垫圈片是生活中常用到的一种零件，一般为扁平形的金属环，用来保护被连接件的表面不受螺母擦伤，分散螺母对被连接件的压力。选题依据：1.垫圈结构相对简单，形状对称，便于冲裁设计。2.可以使用绘图软件绘制出模具工程图，减少设计时间课题研究目的：通过对零件的工艺分析，确定工艺方案并通过必要的工艺计算，然后再进行模具设计，绘制模具总装图和零件图。应用价值：通过工艺分析和相关的计算与设计，以此来提高制作模具的速度和必要数据信息。 二、课题研究的基本思路、研究的关键问题和研究手段（途径）课题研究基本思路：1.选取合理的材料2.对材料进行工艺分析3.确定成型工艺用4.排样设计5.进行冲裁力及冲孔磨损计算6.选择模架研究的关键问题：1.需要查表以及计算2.卸料与模架、冲压设备的计算和选取研究手段：1.去图书馆查阅相关资料。2.通过老师的帮助。3.形成学习小组研讨。4.网上查阅资料。三、论文的主体框架和主要内容概述想要设计出一套完美的设计，必须掌握本设计冲压成型工艺及模具设计的基础知识，设计出一套完整的冲压模设计一般按以下的步骤来完成：1.项目要求。2.工艺性分析：）Q235 材料工艺分析 ）冲裁工艺分析。3.冲压工艺方案：）冲裁工艺方案的确定。4. 主要工艺计算：）搭边值的计算 ）冲裁力、卸料力的计算 ）模具刃口尺寸的计算。5模具结构分析：）模具的总体结构图 ）凹模板的轮廓尺寸 ）凸模的尺寸及示意图 4）模架的选择。以上五点基本包括了设计一套模具所需的步骤和要求。同时，在之后的设计过程中，我们将通过查阅大量的资料、手册、标准，结合教材上的知识对冲压模具的组成结构有了系统的认识。四、论文工作进度与安排起讫日期 工作内容 达到要求2017.3.8 前 毕业设计辅导，学生进行相关准备工作，选题并审批。 选题审批完成2017.3.9-3.16 教师下发任务书，学生完成开题报告，教师审核。 完成开题报告2017.3.17-4.24 学生提交开题报告并开始设计，教师指导。 开题报告审核完成，并已开 始设计2017.4.25-5.3 老师指导，学生更改并定稿。 毕业设计最终稿完成2017.5.4 提交毕业设计材料（电子稿与纸质稿） 。 材料上交完成2017.5.13 毕业设计答辩。五、指导教师意见指导教师：年 月 日六、所在专业负责人审查意见专业负责人：年 月 日七、参考文献阅读清单（要求 8 篇以上）序 号 题 目 （ 及 作 者 ） 出 处（ 书 籍 及 出 版 社 、 期 刊 名 及 期 刊 卷 期 号 等 ）1 冷冲模具设计与项目实践 丁又生 浙江：浙江大学出版社，2014.2 冲压工艺模具设计姜奎 华 北京：机械工业出版社，20133 金属加工文建平 北京：机械工业出版社，20134 冷冲模设计与项目实践 丁友生,邹吉权 浙江：浙江大学出版社，2012.5 现代注塑模设计与制造 欧麦嘉,周泽宇 北京：电子工业出版社，2007.6 塑料成型工艺及模具设计 陈志刚 北京：机械工业出版社，20077 实用注塑成型及模具设计 洪慎章 北京：机械工业出版社，20068 塑料制品及其成型模具设 计邹继强 北京：清华大学出版社，2005.9 塑料成型模具申开智 北京：中国轻工业出版社，2005.10 注塑模设计王树勋 广州：华南理工大学出版社，2005苏州健雄职业技术学院毕业设计（论文）评价表（指导教师用）学生： 设计（论文）题目：垫圈片冲裁模设计成绩评定评价项目 评价要素 评价内涵 满分 得分 检查01 选题方向 和范围 符合本专业的培养目标，基本达到科学研究和实践能力培养和锻炼的目的。 602 难易度 满足专业教学计划中对素质、能力和知识结构的要求，有一定难度，工作量适当。 4选题质量03 理论意义和实际 应用价值选题符合本学科专业的发展，符合科技、经济和社会发展的需要，解决理论或实际工作中的问题，并能理论联系实际，具有一定的科技、应用的参考价值。504 查阅和应用文献 资料能力基本掌握检索中外文献资料的方法，对资料进行初步分析、综合、归纳等整理，并能适当应用。1305 综合运用知识能力能够综合应用所学知识，对课题所研究问题进行分析，研究目标明确，内容具体，且具有一定的深度。1106 研究方法 与手段 较熟练运用本专业的方法、手段和工具开展课题的分析、设计和实施工作。 707 实验技能和实践 能力 已基本掌握了专业技能和研究设计方法，实践能力较强。 9能力水平08 创新意识能够在前人工作的基础上，进行科学的分析与综合，提出问题，探索解决问题的方法、手段有一定的特色或新意，结论有新见解。709 内容与写作 较完整地反映实际完成的工作，概念清楚，内容基本正确，数据可靠，结果可信。 710 结构与水平 结构较严谨，语言通顺，立论正确，论据充分，分析较深入，结论基本正确。 1111 要求与规范 化程度符合本院的毕设工作的规范要求，论文中的术语、格式、图表、数据、公式、引用、标注及参考文献均符合规范。12设计（论文）质量12 成果与成效有一定的实用价值；有实物作品、实际运行的原型系统；初步得到应用或具有应用前景的成果。8综合意见 100指导教师签字： 时间： 2017 届学生毕业设计（论文）材料袋题 目： 垫圈片冲裁模设计学生姓名：学 号：院（系）：专业班级：指导教师：职 称：材 料 目 录序号 名 称 数量 备注1 毕业设计（论文）选题审批表 12 毕业设计（论文）任务书 13 毕业设计（论文）开题报告 14 毕业设计（论文）指导教师评阅表 15 毕业设计（论文）评阅教师评阅表 16 毕业设计（论文）答辩记录 17 毕业设计（论文）答辩审查及成绩评定表 18 毕业设计（论文） （附所有电子资料） 1双面打印、装订（封面用牛皮纸）9 其它材料（如大学生论文检测报告单等） 1年 月 日毕业设计（论文）答辩记录毕业设计（论文）题目 垫圈片冲裁模设计指导教师 职 称 工作单位答辩日期、时间答辩组成员（签字）：答辩记录：记录人（签字）：年 月 日答辩组组长（签字）：年 月 日摘 要本次课题为垫圈片冲裁模设计，介绍了垫圈冲孔-落料级进模设计的一般方法及步骤。冲裁模具的设计首先要通过对零件的工艺分析，确定工艺方案并通过必要的工艺计算，然后再进行模具设计，绘制模具总装图和零件图。关键词：方法；零件；步骤；工艺计算 目 录前 言 .11 冲压模具概述 .21.1 冲压模具概念 .21.2 冲压模具分类 .21.2.1 根据工艺性质分类 .21.2.2 根据工序组合程度分类 .22 冲压件的工艺分析 .32.1 零件的工艺分析 .32.1.1 零件的材料分析 .32.1.2 零件的尺寸分析 .32.1.3 结构分析 .33 零件成型工艺方案的确定 .43.1 成型工序分析 .43.2 成型方案确定 .43.2.1 先落料后冲孔，采用两套单工序模生产 .43.2.2 落料-冲孔复合冲压，采用复合模生产 .43.2.3 冲孔-落料冲压，采用级进模生产 .44 工艺计算 .54.1 搭边值 .54.2 采用横排无侧压排样设计 .55 冲压力 .65.1 计算冲压力 .65.1.1 冲裁力 .65.1.2 推件力 .65.2 压力机公称压力计算 .66 冲裁间隙及刃口尺寸计算 .76.1 冲裁间隙 .76.2 刃口尺寸计算 .77 凹凸模的尺寸计算 .97.1 凸模装置设计 .97.2 凹模板结构设计 .97.3 其他零件 .117.3.1 毛坯定位 .117.3.2 卸料出件 .118 模架的选取 .119 模具总装图 .129.1 凹模板 .139.2 凸模 .13总 结 .15致 谢 .16参考文献 .170前 言模具在工业中被称为是工业之母，也是我国国民经济的基础工业。在数字化技术应用高度发展的今天，各种各样的商品被不断的生产出来，其中大多数商品的生产都依赖于模具的多样化。模具在制造业中所具有的重要地位，使得模具的制造能力和技术水平已成为衡量国家制造业水平和创新能力的重要标志。冲压模具技术作为模具制造业中最重要的组成部分，大批量的机械电子，轻工业乃至国防装备方面，都大量使用了冲压零件。所以冲压模具水平的高低，发展前景的好坏会直接影响制造业的发展。随着经济的高速发展对模具制造业提出了越来越高的要求，也为其他发展提供了巨大的动力。如今模具的生产方式广泛采用 CAD/CAM 等技术，采用高速切削加工技术，快速成型技术和快速制模技术的一系列的先进技术。级进模，由多个工位组成，各工序按顺序关联完成不同的加工，在冲床的一次行程中完成一系列不同的冲压加工。可以包括冲裁、弯曲成型和拉伸等多道工序，具有很高的生产效率。且级进模操作安全，易于自动化。多用于批量大、零件小、材料薄的产品。通过对本课题的研究，增强对工艺步骤中难点解决的能力。但是由于自身的水平有限，而且缺乏经验，设计中难免会出现不妥疏漏之处，敬请各位老师指正。11 冲压模具概述1.1 冲压模具概念利用安装在冲压设备（冲床）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。 1.2 冲压模具分类1.2.1 根据工艺性质分类冲裁模：沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等 。弯曲模：使板料毛坯或其他坯料沿著直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。拉深模：是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。成形模：是将毛坯或半成品工件按图凸、凹模的形状直接复制成形。而材料本身仅产生局部塑性变形的模具，如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。1.2.2 根据工序组合程度分类单工序模：在压力机的一次行程中，只完成一道冲压工序的模具。复合模：只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。级进模（也称连续模）：在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。22 冲压件的工艺分析2.1 零件的工艺分析该零件为垫圈片，如图 1-1 所示，生产信息见表 1-1。图 1-1 垫圈片表 1-1 零件参数产品名称 冲件材料 冲件厚度 公差等级 生产批量垫圈 Q235 1mm IT12 大批量2.1.1 零件的材料分析Q235 属于低碳钢，塑性良好，适于冲压加工。2.1.2 零件的尺寸分析该零件最小孔尺寸是 3.5mm。满足冲裁最小孔径 dmin1.0t=2mm 的要求。孔距离外形的最小孔距为 5mm，满足冲裁件最小孔边距 lmin 1.5t=3mm 的要求。且该零件的公差等级为 IT12，可用于冲压完成。2.1.3 结构分析该零件结构简单对称，无尖角，对冲裁加工较为有利，所以此零件适合冲裁批量生产。33 零件成型工艺方案的确定3.1 成型工序分析零件中直径为 3.5mm 的孔可以用冲孔来实现，中间直径 18mm 的圆也可用冲孔完成，零件的外形用落料将其与金属材料分开。初步分析可得：该零件所涉及的工序有冲孔、落料两个步骤。3.2 成型方案确定3.2.1 先落料后冲孔，采用两套单工序模生产单工序模模具结构简单，但是需要两套工序，两副模具，生产效率低，零件精度较差，在生产批量较大的情况下不合适用。3.2.2 落料-冲孔复合冲压，采用复合模生产该方案只需一副模具，冲压件的形状位置精度和尺寸精度易保证，且生产效率高。模具结构复杂，但是由于零件结构简单，模具制造并不困难。3.2.3 冲孔-落料冲压，采用级进模生产该方案只需一副模具，方便加工与生产，满足批量生产和减少成本。 由上述分析可知，零件成形方案采用冲孔-落料冲压，级进模方式生产。44 工艺计算4.1 搭边值该零件为圆形垫片，查表 2-191确定搭边值。两制件之间的搭边值 a=1mm；侧搭边值 a1=2mm。4.2 采用横排无侧压排样设计因侧边搭边值取 2mm，两个工件之间的距离 1mm，步距 S=35mm，所以：料宽 B0- =（ Dmax+2a+z)0-= (34+22+0.5)0-= 38.50-0.1mm取料宽为 38mm。排样图如图 4-1 所示。图 4-1 横排排样图55 冲压力5.1 计算冲压力5.1.1 冲裁力凸模工作过程中击穿金属材料所需要的压力就是冲裁力。K 为安全系数，一般取1.3。且 Q235 钢材的抗剪强度为 Tb=304MPa。该零件经计算得周长为 L 总=L1+L2+L3=106.7+56.52+11=173.5，取 174。冲裁力：F=KLtT b=1.31741304=68764.8（N ）69 （KN ）5.1.2 推件力推件力：（K T 取 0.55）FT=nKTF=（11/1）0.05569=41.74542 （KN） n=h/t (h 为凹模洞口直刃壁高度，t 为材料厚度)5.2 压力机公称压力计算该模具采用刚性卸料装置，总冲压力为：推件力+冲裁力 =F = FT+F 冲 =42+69=111（KN）且压力机的公称压力比总冲压力大 1.11.3 倍，则：P（1.11.3）F =（1.11.3）111=122144 （KN ）由表 4-31压力机参数以及注意压力机行程需大于工件高度两倍的要求，因此选用J23-16F 压力机。其规格查附录 3-21可得。具体参数为：公称压力：160KN滑块行程：70mm最大闭合高度：205mm闭合高度调节量：45mm工作台尺寸：300mm450mm工作台板厚度：40mm模柄孔尺寸：40mm60mm66 冲裁间隙及刃口尺寸计算6.1 冲裁间隙查表 2-71可得：冲裁双面间隙 Zmin=0.24mm，Zmax=0.36mm ；Zmax -Zmin=0.12。IT12 零件精度的磨损系数一般选 X=.75。6.2 刃口尺寸计算凹模凸模采用分开加工。为保证间隙值，必须满足下列条件p+dZmax-Zmin 其中凸模 p，凹模 d。计算公式： 落料：设工件尺寸为 D 0- Dd=（Dmax-X） 0+d Dp=（D d-Zmin） 0-p =（Dmax-X-Zmin） 0-p 冲孔：设工件孔的尺寸为 d 0+ dp=（dmin+ X） 0-p dd=（d p+Zmin） 0+d =（dmin+ X+Zmin） 0+d式中：d p，d d冲孔时凸凹模直径 Dp，D d 落料时凸凹模尺寸 dmin工件最小的孔径 Dmax 工件最大的外径该材料料厚 t=1mm，垫圈的最小孔径是 3.5,外圆直径为 34，且 Zmax-Zmin=0.12。经查表 3-21得：落料时 d=0.03 ，p=0.02p+d=0.05Zmax-Zmin=0.12冲孔时 d=p=0.02p+d=0.04Zmax-Zmin=0.127落料时，凸凹刃口尺寸：Dd=（Dmax-X） 0+d =（34-0.750.24） +0.030=33.82+0.030Dp=（D d-Zmin） 0-p =（33.82-0.24） 0-0.02=33.580-0.02冲孔时刃口尺寸：dp1=（dmin+ X） 0-p =（3.5+0.750.24） 0-0.02=3.680-0.02dd1=（d p1+Zmin） 0+d =（3.68+0.24） +0.020=3.92+0.020dp2=（dmin+ X） 0-p =（18+0.750.24） 0-0.02=18.180-0.02dd2=（d p2+Zmin） 0+d =（18.18+0.24） +0.020=18.42+0.02087 凹凸模的尺寸计算7.1 凸模装置设计凸模装置计算公式如下：L=h1+h2+h3+h（取 h 为 20mm)与凸模固定板的配合按 H6/m5，得高度 L 为 66mm图 7-1 凸模7.2 凹模板结构设计凹模板刃口形式选择直壁形刃口，落料选择下漏料方式：（1）计算凹模板厚度： H=KS2 （k 取=0.42）=0.4234=14.28 mm取凹模板厚度 16mm。（2）计算
