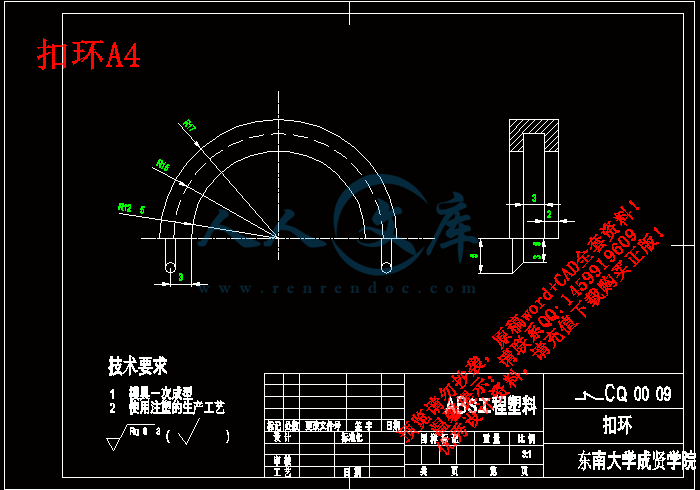

扣环A4.dwg

智能吸尘器设计.docx

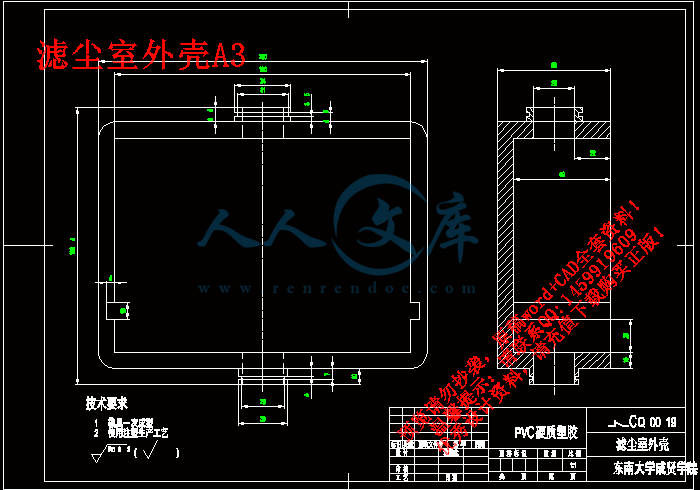

滤尘室内胆A2.dwg

滤尘室外壳A3.dwg

装配图.dwg

装配图A1打印.pdf

任务书

课题名称 智能吸尘器设计

一、毕业设计（论文）工作内容和要求

1、选题背景

随着人们生活水平的不断提高，人们对生活质量的要求也越来越高。家用电器的发展也更加的多样化和智能化，涉及到衣食住行的各个方面。如水果蔬菜榨汁机，水果削皮机，洗碗机，电饭锅，洗衣机，吸尘器等等，为此，这个课题的目的就是设计一款小巧实用的家用吸尘器，根据产品的功能要求，查找相关资料，了解熟悉目前非家用和家用相关产品的性能特点，来设计一款小巧实用的家用吸尘器，更好地满足广大家庭用户的需求。

2、工作内容与需要提供的基础资料

工作内容

1）收集、阅读相关文献资料，了解国内外现有智能吸尘器的典型行走原理、结构方案与功能特点，以及设计、分析的有关理论与方法，提出智能吸尘器的实现原理；

2）提出智能吸尘器实现方案与机械系统设计方案；

3）完成智能吸尘器的总体设计及各机构的运动学设计；

4）完成智能吸尘器的机械结构设计，绘制装配图与零件图。

原始条件及数据

1）吸入功率：大于400W；

2）噪声：小于50dB；

3）移动速度： 3m／min左右；

技术要求

1）各运动机构均采用直流电机驱动；

2）实现能吸取纸屑、灰尘、烟头、毛发、食物屑等赃物的功能；

3、要求完成的成果和相应的技术指标

（1）文档

3000汉字的英文翻译并附原文；

开题报告一份，总字数不少于3000汉字；

毕业设计报告（论文）一份，字数不少于10000汉字，符合规范化格式要求。

（2）实物成果（如：图纸、软硬件、产品等）的规格与数量或性能指标要求

     绘制设计图纸（A1～A4图幅）5张以上。

二、工作进度要求（按周次填写）

第1周     完成英文翻译，提交英文翻译给指导老师批阅。

第2周     英文翻译经指导老师批阅合格并确认后，上传至“毕业设计管理系统”,译文封面用标准模板。围绕课题查阅文献资料。

第3周     查阅文献资料，撰写开题报告。

第4周     完成开题报告，经指导老师批阅合格并确认后，上传至“毕业设计管理系统”。开题报告封面用标准模板。

第5周     机械系统方案设计。

第6周     各机构的运动设计。

第7周     中期检查，在“毕业设计管理系统”上完成“中期检查报告”的填写。

第8周     机械结构设计，完成装配草图。

第9周     完成结构设计正图。

第10周    完成零件图。

第11周    完成“毕业设计报告（论文）”的撰写，并提交给指导老师批阅和确认。

第12周    上传“毕业设计报告（论文）”和附件至“毕业设计管理系统”。封面用标准模板。

第13周    评阅、成果验收，规范化检查。

第14周    答辩评分

三、主要参考文献（3～5篇）

[1] 门艳忠主编. 机械设计 [TH]. 北京大学出版社，2010.

[2] 宋宝玉, 王黎钦主编.机械设计[TH]. 高等教育出版社，2010.

[3] 郭卫东主编.机械原理[TH] .TH4科学出版社,2010.

[4] 杨巍, 何晓玲主编.机械原理[TH].机械工业出版社,2010.

[5] 曾令全, 李书权编.电机学[TM].机械工业出版社,2010.

[6] M. Karkouba,?, M.-G. Herb, C.-C. Huangb, C.-C. Lin b, C.-H. Lin b. Design of a wireless remote monitoring and object tracking robot.

智能吸尘器设计

摘  要

今社会，经济和科技迅速发展，人们对生活品质的要求越来越高。由于生活节奏的加快，人们用于打扫房间的时间越来越少，所以智能化的家用清扫产品的出现实为大势所趋。虽然市场上的智能吸尘器各式各样，但它应用的基本原理以及基本的结构是基本相同的，本文就是从吸尘器最基本的原理和结构出发，主要设计简单实用的智能吸尘器的结构部分。

本文先对吸尘器的基本原理和知识进行阐述，再对市场上的智能吸尘器进行调研，形成自己的想法，设计出智能吸尘器结构部分。本文主要设计了智能吸尘器的整体结构，其中，包含了清扫部分、吸尘部分、滤尘部分、风机部分、驱动部分等几个主要模块，用UG三维软件进行了三维建模画图，并且生成了二维图。此智能吸尘器的结构设计基本能够达到使用要求。本文还提出了智能吸尘器的控制方法和原理，绘制了控制流程图。

本文完成了对智能吸尘器的结构设计，简单、方便，应用在一般家庭，特别是别墅及大型房子中，实现了智能吸尘器的一般结构功能，达到要求。

关键词：智能吸尘器；结构；风机；滤尘；校核

Design of Intelligent Cleaner

Abstract

In the contemporary society, with the rapid development of economy and technology, the requirement of the high quality life is becoming more and more important. Due to the accelerated pace of life, people use less and less time to clean the room. As a result, intelligent household cleaning products are becoming more and more popular. Although the type of the intelligent cleaner differs, the theories and the structure it applied are the same. Based on the simple theory and basic structure, the essay designs the structure of the simple and functional intelligent cleaner.

First of all, the essay elaborates the basic theories and knowledge, and then does some researches on the intelligent cleaner in the market. After I came up with my own ideas, I devised the structure of the intelligent cleaner. The essay mainly designs the overall structure of intelligent cleaner, including these main modules, such as, the cleaning part, dust absorption part, dust filtration part, fan part and the drive part. I drew the three-dimensionaldiagram using the UG software. The two-dimensional diagram had also been drawn. The design of the structure of the intelligent cleaner meets the requirement. The essay also puts forward the method and the theory of the control of the intelligent cleaner. Control flow chart has been made.

The essay completes the design of the structure of the intelligent cleaner. It can be more simple and convenient to use in the house. The design of the structure of the intelligent cleaner meets the requirement.

Keywords: intelligent cleaner; structure;fan; dust filtration; check
