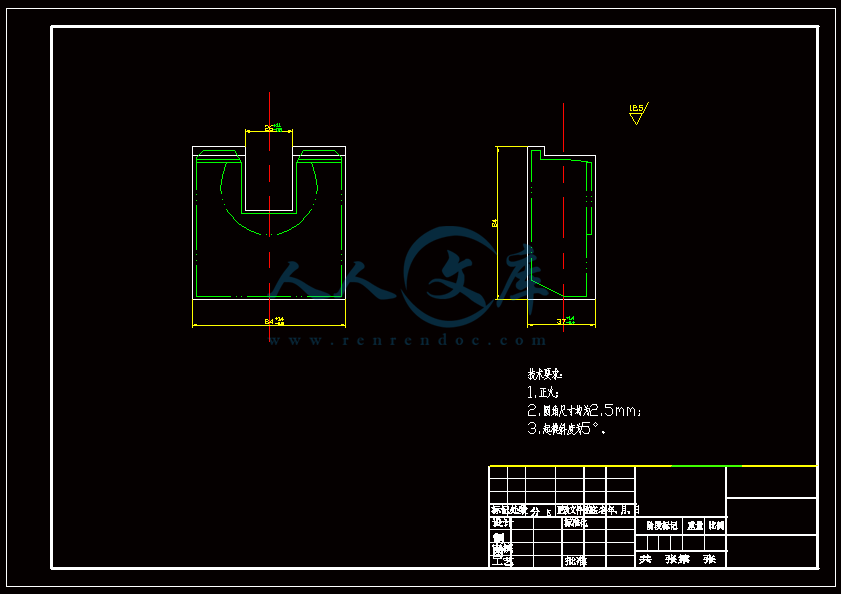

产品型号 零件图号 32机械加工工艺过程卡片产品名称 零件名称 方套 共 13 页 第 1 页材 料 牌 号 45 毛 坯 种 类 模锻件 毛坯外形尺寸 84x84x37 每毛坯件数 1 每 台 件 数 1 备 注工 时 工序号工 名序 称工 序 内 容车间工段设 备 工 艺 装 备准终 单件10 模锻 模锻 锻工 摩擦压力机20 热处理 正火 热处理30 铣削 铣 A 面:35mm 金工 X51 XZ01-1 440 铣削 铣 B 面:33mm 金工 X51 XZ01-2 450 铣削 铣 53 凸台 金工 XK5032 XZ01-3 960 铣削 左右两侧面: 80mm 金工 X51 XZ01-4 0.7870 铣削 铣下端面:与底面 26的斜角 金工 X51 XZ01-5 0.3980 铣削 铣上侧面及与圆弧 R67mm 相交的台阶面:30 mm 金工 X51 XZ01-6 0.7890 铣削 铣方槽：30mm 金工 X63 XZ01-7 2.86100 铣削 倒角（ C4 和 60） 金工 X51 XZ01-8 0.38110 钻削 钻锁紧螺钉孔:90， mm 金工 Z525 ZZ01-1 0.042120 钻削 麻花钻钻孔钻通：5x8.5mm 金工 Z525 ZZ01-2 0.2130 钻削 用锪孔钻锪 5X14mm 的孔 金工 Z525 ZZ01-3 0.84140 钻削 用深孔钻钻、绞 8mm 的孔 金工 Z525 ZZ01-4 1.089150 去毛刺 去零件的毛刺 去毛刺工160 检验 终检 质检室170 入库 包装、搬运 搬运工设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期）
