容积式压缩机阀体加工工艺及钻M18底孔夹具设计（原创）.doc
容积式压缩机阀体加工工艺及钻M18底孔夹具设计（全套含CAD图纸）
收藏

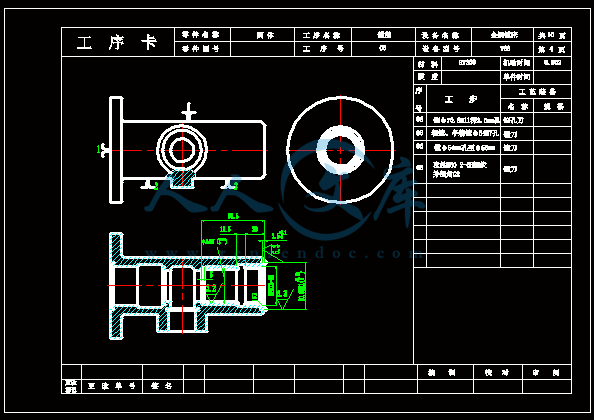

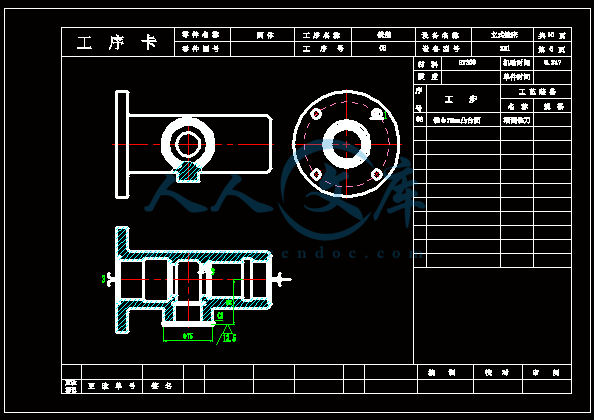

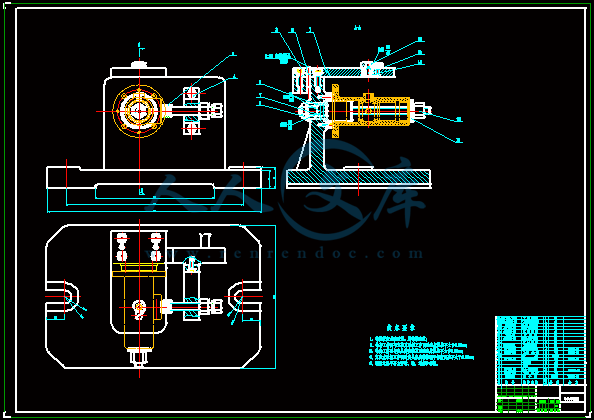

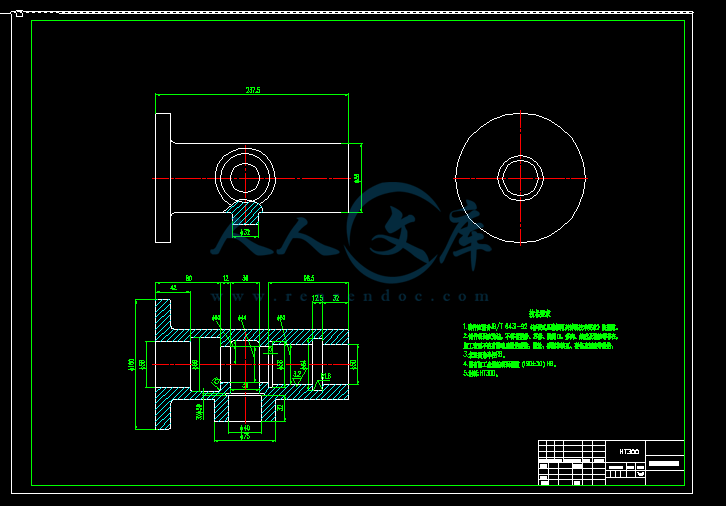

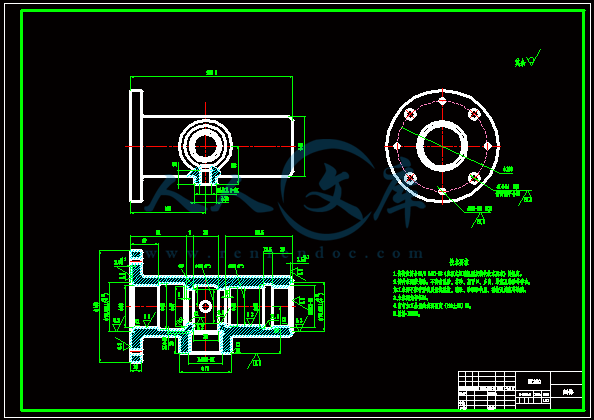

资源目录
压缩包内文档预览：(预览前20页/共43页)
编号：6181179
类型：共享资源
大小：3.83MB
格式：ZIP
上传时间：2017-12-05
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
容积
压缩机
阀体
加工
工艺
m18
底孔
夹具
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-
购买后包含有 CAD 图纸和说明书,咨询 Q 197216396I宁XX 大学毕 业 设 计 (论 文 )阀体工艺规程制定与夹具设计所 在 学 院专 业班 级姓 名学 号指 导 老 师年 月 日购买后包含有 CAD 图纸和说明书,咨询 Q 197216396II摘 要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。阀体零件的工艺规程及工装夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。关键词：工艺、工序、切削用量、夹紧、定位、误差。购买后包含有 CAD 图纸和说明书,咨询 Q 197216396The planning process and fixture designAbstractThis design involves the machinery manufacturing process and fixture design, metal cutting machine tool, tolerance and measurement and other aspects of knowledge.Process planning and milling Phi body parts of the 75 convex table and drilling, tapping the 4-M8 thread fixture design process design, including the parts processing process design and fixture three. In the process of design should first of all parts for analysis, to understand the parts of the process to design blank structure, and choose the good parts machining datum, design a part of the process route; then the parts of each step of the process dimension calculation, is the key to determine the process equipment and cutting the amount of each working procedure design; then the special fixture fixture design, selection of the various components, such as the connecting part positioning element, clamping elements, guiding elements, fixture and machine tools and other components; the positioning errors calculated fixture positioning, analysis the rationality and shortcoming of the fixture structure, pay attention to improve and design in later.Key words: Technology, process, cutting dosage, clamping, positioning购买后包含有 CAD 图纸和说明书,咨询 Q 197216396II目录第 1 章 绪论 .111 引言 .112 机械加工工艺规程的作用 .113 阀体常用材料说明 .114 课题背景及发展趋势 .2第 2 章 工艺规程设计 .321 毛坯的制造形式 .322 零件分析 .323 基面的选择 .42.3.1 粗基准的选择原则 .42.3.2 精基准选择的原则 .424 制定工艺路线 .525 机械加工余量、工序尺寸及毛坯尺寸的确定 .626 确定切削用量及基本工时 .8第 3 章钻 M18 底孔孔夹具设计 .243.1 研究原始质料 .243.2 定位基准的选择 .243.3 切削力及夹紧力的计算 .243.4 误差分析与计算 .253.5 零、部件的设计与选用 .263.5.1 定位销选用 .263.5.3 钻套、衬套、钻模板设计与选用 .273.6 确定夹具体结构和总体结构 .283.7 夹具设计及操作的简要说明 .30总 结 .30致 谢 .31参 考 文 献 .32购买后包含有 CAD 图纸和说明书,咨询 Q 1972163961购买后包含有 CAD 图纸和说明书,咨询 Q 1972163962购买后包含有 CAD 图纸和说明书,咨询 Q 1972163963购买后包含有 CAD 图纸和说明书,咨询 Q 1972163964购买后包含有 CAD 图纸和说明书,咨询 Q 1972163965购买后包含有 CAD 图纸和说明书,咨询 Q 1972163966第 1 章 绪论11 引言阀体英文：Valve body是阀门中的一个主要零部件；根据压力等级有不同的机械制造方法。例如：铸造、锻造等。中低压规格的阀体通常采用铸造工艺生产阀体。中高压规格的阀体采用锻造工艺生产。与阀芯以及阀座密封圈一起形成密封后能够有效承受介质压力。12 机械加工工艺规程的作用机械加工工艺规程是指规定产品或零部件制造工艺过程和操作方法等的工艺文件。制订工艺规程的原则是保证图样上规定的各项技术要求，有较高的生产效率，技术先进，经济效益高，劳动条件良好。制订工艺规程的程序：1、 计算生产纲领，确定生产类型2、 分析产品装配图，对零件图样进行工艺审查3、 确定毛坯种类、形状、尺寸及精度4、 制订工艺路线5、 进行工序设计（确定各工序加工余量、切削用量、工序尺寸及公差、选择工艺装备，计算时间定额等。 ）13 阀体常用材料说明1.灰铸件灰铸件阀以其价格低廉、适用范围广而应用在工业的各个领域。它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对铁污染影响少或没有影响到的工业产品上。适用于工作温度在-购买后包含有 CAD 图纸和说明书,咨询 Q 197216396715200之间，公称压力 PN1.6MPa 的低压阀门。2. 球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。所以，用球墨铸铁制造的阀门比那些用灰铸铁制造的阀门使用压力更高。适用于工作温度在30350之间，公称压力 PN4.0MPa 的中低压阀门。 适用介质为水、海水、蒸汽、空气、煤气、油品等。3. 碳素钢起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜阀门的工况条件。 适用于工作温度在29425之间的中高压阀门。其中 16Mn、30Mn 作温度为40400之间，常用来替代 ASTM A105。适用介质为饱和蒸汽和过热蒸汽。高温和低温油品、液化气体、压缩空气、水、天燃气等14 课题背景及发展趋势当今世界正经历着一场新的技术革命，新概念、新理论、新方法、新工艺不断出现，作为向各行各业提供装备的机械工业也得到了迅猛的发展。机床夹具已成为机械加工时的重要装备，同时是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术也正朝着高精、高效、模块、组合、通用 、经济方向发展。机床夹具的主要功能是使工件定位夹紧，使工件相对于刀具及机床占有正确的加工位置，保证其被加工表面达到工序所规定的技术要求，工件定位后，经夹紧装置施力于工件，将其固定夹牢，使其在加工过程中不致因切削力、重力、离心力等外力作用而发生位置改变。为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。安装方法有找正法和用专用夹具，找正法用于单件、小批生产中，而专用夹具用于生产批量较大或特殊需要时。购买后包含有 CAD 图纸和说明书,咨询 Q 1972163968第 2 章 工艺规程设计21 毛坯的制造形式零件材料为 HT300，由于零件成批生产，而且零件的轮廓尺寸不大，选用砂型铸造，采用机械翻砂造型，铸造精度为 9 级，能保证铸件的尺寸要求，这从提高生产率和保证加工精度上考虑也是应该的。22 零件分析要对该零件的槽、平面和孔进行加工。具体加工要求如下：160mm 的端面 粗糙度 6.3aR 86mm 的端面 粗糙度 6.3 57mm 的孔 粗糙度 12.5a 48H7mm 的孔 粗糙度 3.2R 70.6H11mm 的孔 粗糙度 6.3a60mm 的孔 粗糙度 6.3 54H7mm 的孔 粗糙度 3.2aRM60 2-6H 螺纹 公差等级 IT6 粗糙度 6.3 4- 14mm 的孔 粗糙度 12.5a75mm 的凸台面 粗糙度 12.5R32mm 的凸台面 粗糙度 12.5aM48 2-6H 螺纹 公差等级 IT6 粗糙度 12.5 M18 1.5-6H 螺纹 公差等级 IT6 粗糙度 12.5 aR4-M8 -6H 螺纹 公差等级 IT6 粗糙度 12.5对其加工的技术要求：1.铸件应符合 JB/T 6431-92容积式压缩机用灰铸铁技术要求 的规定。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639692.铸件表面应光洁，不得有型砂、芯砂、浇冒口、多肉、结疤及粘沙等存在，加工表面不应有影响质量的裂纹、缩松、砂眼和铁豆、碰伤及刻痕等缺陷。3.未注圆角半径 R6。4.留有加工余量的表面硬度（190%p30）HB。5.材料:HT300。 23 基面的选择基面的选择是工艺规程设计中的重要工作之一。基面选择的正确、合理，可以保证质量，提高生产效率。否则，就会使加工工艺过程问题百出，严重的还会造成零件大批报废，使生产无法进行。2.3.1 粗基准的选择原则1）如果必须首先保证工件上加工表面与不加工表面 之间的位置要求，应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面，则应以其中与加工面位置精度要求较高的表面作粗基准。2）如果必须首先保证工件某重要表面的加工余量均匀，应选择该表面作精基准。3）如需保证各加工表面都有足够的加工余量，应选加工余量较小的表面作粗基准。4）选作粗基准的表面应平整，没有浇口、冒口、飞边等缺陷，以便定位可靠。5）粗基准一般只能使用一次，特别是主要定位基准，以免产生较大的位置误差。对于类似回转类零件，一般选用外圆面作这定位粗基准，本套设计采用86 外圆面作为定位粗基准。2.3.2 精基准选择的原则选择精基准时要考虑的主要问题是如何保证设计技术要求的实现以及装夹准确、可靠、方便。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639610精基准选择应当满足以下要求：1）用设计基准作为定位基准，实现“基准重合” ，以免产生基准不重合误差。2）当工件以某一组精基准定位可以较方便地加工很多表面时，应尽可能采用此组精基准定位，实现“基准统一” ，以免生产基准转换误差。3）当精加工或光整加工工序要求加工余量尽量小而均匀时，应选择加工表面本身作为精基准，即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。4）为获得均匀的加工余量或较高 的位置精度，可遵循“互为基准” 、反复加工的原则。5）有多种方案可供选择时应选择定位准确、稳定、夹紧可靠，可使夹具结构简单的表面作为精基准。由上及零件图知，选用 48H7 孔、一个 14 孔及 160 端面作为定位精基准。24 制定工艺路线 制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领以确定为大批生产的条件下，可采用通用机床配以专用工夹具，并尽量使工序集中来提高生产效率。除此以外，还应考虑经济效果，以便降低生产成本。工艺方案一：工序 01 铸造工序 02 人工时效工序 03 车 160mm 的端面工序 04 车 86mm 的端面工序 05 锪 57mm 深 3mm 孔，粗镗、半精镗 48H7mm 孔并倒 C1锪 70.6H11 深 3.5mm 孔，镗 60mm 孔并倒角 C1工序 06 锪 70.6H11 深 3.5mm 孔；粗镗、半精镗 54H7 孔镗 54mm 孔至 56mm 攻丝 M60 2-6H 螺纹并倒角 C2工序 07 钻 4-14mm 孔购买后包含有 CAD 图纸和说明书,咨询 Q 19721639611工序 08 铣 75mm 的凸台面工序 09 铣 32mm 的凸台面工序 10 镗、攻 M48 2-6H 螺纹并倒倒 C2工序 11 钻、攻 M18 1.5-6H 螺纹工序 12 钻、攻 4-M8-6H 螺纹工序 13 去毛刺工序 14 检验至图纸要求并入库工艺方案二：工序 01 铸造工序 02 人工时效工序 03 车 160mm 的端面工序 04 车 86mm 的端面工序 05 锪 57mm 深 3mm 孔，粗镗、半精镗 48H7mm 孔并倒 C1锪 70.6H11 深 3.5mm 孔，镗 60mm 孔并倒角 C1工序 06 锪 70.6H11 深 3.5mm 孔；粗镗、半精镗 54H7 孔镗 54mm 孔至 56mm 攻丝 M60 2-6H 螺纹并倒角 C2工序 07 铣 75mm 的凸台面工序 08 铣 32mm 的凸台面工序 09 镗、攻 M48 2-6H 螺纹并倒倒 C2工序 10 钻、攻 M18 1.5-6H 螺纹工序 11：钻 4-14mm 孔工序 12 钻、攻 4-M8-6H 螺纹工序 13 去毛刺工序 14 检验至图纸要求并入库工艺方案的比较与分析：上述两个方案的差别在于，方案一把 4- 14mm 孔的加工放得相对靠前，方案二则相反，采用方案一的好处在于，4- 14mm 孔早早加工出来，为后面工序的加工，提供了定位基准，节约了后序加工的工时及夹具设计的难度，故采用方案一。购买后包含有 CAD 图纸和说明书,咨询 Q 1972163961225 机械加工余量、工序尺寸及毛坯尺寸的确定 1. 160mm 端面的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步车削即可满足其精度要求。2. 86mm 端面的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步车削即可满足其精度要求。 3. 57mm 孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步镗削即可满足其精度要求。4. 48H7mm 孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。二步镗削，粗镗半精镗即可满足其精度要求。5. 70.6H11mm 孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步锪孔即可满足其精度要求。6. 60mm 孔的加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步镗孔即可满足其精度要求。7. 54H7mm 孔加工余量查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量购买后包含有 CAD 图纸和说明书,咨询 Q 19721639613Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。二步镗孔即粗镗半精镗可满足其精度要求。8. M60 2-6H 螺纹查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量 Z=3.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。9. 4- 14mm 孔的加工余量孔的尺寸不大，采用实心铸造。10. 75mm 的凸台面 查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步铣削即可满足其精度要求。11. 32mm 的凸台面查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。一步铣削即可满足其精度要求。12. M48 2-6H 螺纹查机械制造工艺设计简明手册表 2.2-4 得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为 CT9 级，加工余量为 MA-E 级。13. M18 1.5-6H 螺纹M18 1.5-6H 螺纹尺寸小于 30，故采用实心铸造。14. 4-M8 -6H 螺纹 4-M8 -6H 螺纹尺寸小于 30，故采用实心铸造。26 确定切削用量及基本工时工序 01 铸造。工序 02 人工时效工序 03 车 160mm 的端面购买后包含有 CAD 图纸和说明书,咨询 Q 197216396141.工件材料：HT300 b=220MPa 铸造加工要求：车 160mm 的端面刀具：采用刀片的材料为 YT15，刀杆尺寸 16x25mm , =90 , =15 ,2K0=12 , =0.5mm02计算切削用量1) 已知毛坯长度方向的加工余量为 2.0+0.8 -0。7mm, =2.0mmpa2) 进给量 f 根据实用机械加工工艺手册 中表 2.4-3,当刀杆尺寸为1625 mm ， 13mm,以及工件直径为 160 时，f =0.100.35mm/r2pa按 CA6140 车床说明书（见切削手册）取 f =0.16mm/r3) 计算切削速度，按切削手册表 1.27,切削速度的计算公式为(寿命T=60min)(m/min)vyxpmckfaTCvv其中： =342, =0.15, =0.35, m=0.2。修正系数 见切削手册vCvxv vk表 1.28,即 =1.44 , =0.8 , =1.04 , =0.81 , =0.97。MkskkkrvB所以 1.44 0.8 1.04 0.81 0.97=158.6(m/min)vc 35.015.02.464)确定机的主轴转速ns= = 316r/minWdc160.8按机床说明书(见工艺手册表 4.2-8),与 316r/min 相近的机床转速为300r/min 及 400r/min。现选取 =300r/min。wn所以实际切削速度 v=110r/min/。5) 切削工时，按工艺手册表 6.2-1L=80mm, =2.0mm, =0, =01l2l3tm= = =1.708(min)fnlw320.168工序 04 车 86mm 的端面1.工件材料：HT300 b=220MPa 铸造加工要求：车 86mm 的端面刀具：采用刀片的材料为 YT15，刀杆尺寸 16x25mm , =90 , =15 ,2K0=12 , =0.5mm02计算切削用量购买后包含有 CAD 图纸和说明书,咨询 Q 197216396151) 已知毛坯长度方向的加工余量为 2.0+0.8 -0。7mm, =2.0mmpa2) 进给量 f 根据实用机械加工工艺手册 中表 2.4-3,当刀杆尺寸为1625 mm ， 13mm,以及工件直径为 160 时，f =0.100.35mm/r2pa按 CA6140 车床说明书（见切削手册）取 f =0.16mm/r3) 计算切削速度，按切削手册表 1.27,切削速度的计算公式为(寿命T=60min)(m/min)vyxpmckfaTCvv其中： =342, =0.15, =0.35, m=0.2。修正系数 见切削手册vCvxv vk表 1.28,即 =1.44 , =0.8 , =1.04 , =0.81 , =0.97。MkskkkrvB所以 1.44 0.8 1.04 0.81 0.97=158.6(m/min)vc 35.015.02.464)确定机的主轴转速ns= = 587r/minWdc86.1按机床说明书(见工艺手册表 4.2-8),与 587r/min 相近的机床转速为500r/min 及 600r/min。现选取 =600r/min。wn所以实际切削速度 v=180r/min/。5) 切削工时，按工艺手册表 6.2-1L=43mm, =2.0mm, =0, =01l2l3tm= = =0.469(min)fnlw320.164工序 05 锪 57mm 深 3mm 孔，粗镗、半精镗 48H7mm 孔并倒 C1锪 70.6H11 深 3.5mm 孔，镗 60mm 孔并倒角 C1工步一：锪 57mm 深 3mm 孔1、加工条件加工材料: HT300，硬度 200220HBS，铸件。工艺要求：孔径 d=57mm 深 3，精度 H12H13,用乳化液冷却。机床：选用 T68 镗床专用夹具2、选择锪孔钻选择高速钢锪刀（如图 3 所示） ，其直径 d=57mm 3选择切削用量购买后包含有 CAD 图纸和说明书,咨询 Q 19721639616（1）选择进给量 f按加工要求决定进给量：根据切削用量手册表 2.7，当铸铁硬度200H有 。rmf/39.0.（2）计算切削速度根据切削用量手册表 2.15，当铸铁硬度 =200220HBS 时， b, 当 d20mm，v=200mm/min。0.4/fr切削速度的修正系数为： ， ， ， ，0.1TvK.8Mv0.75SvK0.1tv故 =200 1.0 1.0 0.75 1.0m/min=150 m/minvck01nd= mr/574.3=838.1r/mm根据 T68 型镗床技术资料（见简明手册表 4.2-12）可选择n=800r/mm， 4计算基本工时根据公式 nfLtm式中， ，l=2mm，入切量及超切量由切削用量手册表 2.29yl查出 ，计算得，6yL=（2+6）mm=8mm 故有： t= =0.004minmin4.08工步二：粗镗、半精镗 48H7mm 孔并倒 C11加工条件加工要求：粗镗、半精镗 48H7mm 孔并倒 C1，单侧加工余量 Z=2.0mm。机床：选用 T68 金刚镗床和专用夹具。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639617刀具：硬质合金单刃镗刀。2、选择切削用量（1）选择切削深度 pa由于单侧加工余量 Z=2.0mm，故可在二次镗去全部余量，则 =2.0mmap(2)选择进给量 zf根据【6】 实用机械加工工艺手册 （以下简称工艺手册 ）表 11-313，查得粗镗时，硬质合金刀头，加工材料铸铁：=40-80m/min f=0.3-1.0mm/rv选择 =150m/min则min/2.95r/in481.3500rDn根据简明手册表 4.2-204.2-61，选择 ，0.74/zfr。min/10rnw（3）计算基本工时根据公式 ，式中 ，当加工一个孔时 l=56， ，ifnLtwm32l 0.12l3lL=（56+1.0+3）mm=60mm故有 = min=0.162mintm274.016工步三：锪 70.6H11 深 3.5mm 孔1、加工条件加工材料: HT300，硬度 200220HBS，铸件。工艺要求：孔径 d=70.6mm 深 3.5，精度 H12H13,用乳化液冷却。机床：选用 T68 镗床专用夹具2、选择锪孔钻选择高速钢锪刀（如图 3 所示） ，其直径 d=70.6mm 3选择切削用量购买后包含有 CAD 图纸和说明书,咨询 Q 19721639618（1）选择进给量 f按加工要求决定进给量：根据切削用量手册表 2.7，当铸铁硬度200H有 。rmf/39.0.（2）计算切削速度根据切削用量手册表 2.15，当铸铁硬度 =200220HBS 时， b, 当 d20mm，v=200mm/min。0.4/fr切削速度的修正系数为： ， ， ， ，0.1TvK.8Mv0.75SvK0.1tv故 =200 1.0 1.0 0.75 1.0m/min=150 m/minvck01nd= mr/6.74.35=676.6r/mm根据 T68 型镗床技术资料（见简明手册表 4.2-12）可选择n=700r/mm， 4计算基本工时根据公式 nfLtm式中， ，l=3.5mm，入切量及超切量由切削用量手册表yl2.29 查出 ，计算得，6L=（3.5+6）mm=9.5mm 故有： t= =0.034minmin4.0759工步四：镗 60mm 孔并倒角 C11加工条件加工要求：镗 60mm 孔并倒角 C1，单侧加工余量 Z=2.0mm。机床：选用 T68 金刚镗床和专用夹具。购买后包含有 CAD 图纸和说明书,咨询 Q 19721639619刀具：硬质合金单刃镗刀。2、选择切削用量（1）选择切削深度 pa由于单侧加工余量 Z=2.0mm，故可在二次镗去全部余量，则 =2.0mmap(2)选择进给量 zf根据【6】 实用机械加工工艺手册 （以下简称工艺手册 ）表 11-313，查得粗镗时，硬质合金刀头，加工材料铸铁：=40-80m/min f=0.3-1.0mm/rv选择 =150m/min则min/2.796r/in6014.350rDn根据简明手册表 4.2-204.2-61，选择 ，0.74/zfr。min/80rnw（3）计算基本工时根据公式 ，式中 ，当加工一个孔时ifnLtwm32ll=36.5， ，0.2l3lL=（36.5+2.0+3）mm=41.5mm故有 = min=0.056mintm174.015工序 06 锪 70.6H11 深 3.5mm 孔；粗镗、半精镗 54H7 孔镗 54mm 孔至 56mm 攻丝 M60 2-6H 螺纹并倒角 C2工步一：锪 70.6H11 深 3.5mm 孔1、加工条件加工材料: HT300，硬度 200220HBS，铸件。工艺要求：孔径 d=70.6mm 深 3.5，精度 H12H13,用乳化液冷却。机床：选用 T68 镗床专用夹具2、选择锪孔钻购买后包含有 CAD 图纸和说明书,咨询 Q 19721639620选择高速钢锪刀（如图 3 所示） ，其直径 d=70.6mm 3选择切削用量（1）选择进给量 f按加工要求决定进给量：根据切削用量手册表 2.7，当铸铁硬度200H有 。rmf/39.0.（2）计算切削速度根据切削用量手册表 2.15，当铸铁硬度 =200220HBS 时， b, 当 d20mm，v=200mm/min。0.4/fr切削速度的修正系数为： ， ， ， ，0.1TvK.8Mv0.75SvK0.1tv故 =200 1.0 1.0 0.75 1.0m/min=150 m/minvck01nd= mr/6.74.35=676.6r/mm根据 T68 型镗床技术资料（见简明手册表 4.2-12）可选择n=700r/mm， 4计算基本工时根据公式 nfLtm式中， ，l=3.5mm，入切量及超切量由切削用量手册表yl2.29 查出 ，计算得，6L=（3.5+6）mm=9.5mm 故有： t= =0.034minmin4.0759工步二：粗镗、半精镗 54H7 孔1加工条件购买后包含有 CAD 图纸和说明书,咨询 Q 19721639621加工要求：粗镗、半精镗 54H7 孔，单侧加工余量 Z=2.0mm。机床：选用 T68 金刚镗床和专用夹具。刀具：硬质合金单刃镗刀。2、选择切削用量（1）选择切削深度 pa由于单侧加工余量 Z=2.0mm，故可在二次镗去全部余量，则 =2.0mmap(2)选择进给量 zf根据【6】 实用机械加工工艺手册 （以下简称工艺手册 ）表 11-313，查得粗镗时，硬质合金刀头，加工材料铸铁：=40-80m/min f=0.3-1.0mm/rv选择 =150m/min则min/6.84r/in514.300rDn根据简明手册表 4.2-204.2-61，选择 ，0.74/zfr。min/90rnw（3）计算基本工时根据公式 ，式中 ，当加工一个孔时ifnLtwm32ll=91.5， ，0.12l3lL=（91.5+1.0+3）mm=95.5mm故有 = min=0.258mintm274.0159工步三：镗 54mm 孔至 56mm1加工条件加工要求：镗 54mm 孔至 56mm，单侧加工余量 Z=1.0mm。机床：选用 T68 金刚镗床和专用夹具。刀具：硬质合金单刃镗刀。2、选择切削用量购买后包含有 CAD 图纸和说明书,咨询 Q 19721639622（1）选择切削深度 pa由于单侧加工余量 Z=1.0mm，故可在二次镗去全部余量，则 =1.0mmap(2)选择进给量 zf根据【6】 实用机械加工工艺手册 （以下简称工艺手册 ）表 11-313，查得粗镗时，硬质合金刀头，加工材料铸铁：=40-80m/min f=0.3-1.0mm/rv选择 =150m/min则min/0.853r/in614.300rDn根据简明手册表 4.2-204.2-61，选择 ，0.74/zfr。min/80rnw（3）计算基本工时根据公式 ，式中 ，当加工一个孔时ifnLtwm32ll=26.5， ，0.12l3lL=（26.5+1.0+3）mm=30.5mm故有 = min=0.052mintm74.085工步四：攻丝 M60 2-6H 螺纹并倒角 C2切削速度：参考有关手册， 选取 V=150mm/minf=0.1mm/r( 参考相关手册)=(1000 150)/( 60)=796.2r/mm10Vnd现选用 T68 镗床 查金属机械加工手册选取nw=800r/min f=0.25mm/r实际切削速度为 购买后包含有 CAD 图纸和说明书,咨询 Q 19721639623=150.7m/min10ndV切削工时 切入长度 l1=2.0mm,切出长度 l2=3mm加工长度 l=26.5mmt= （l 1+ l2+l）/ f mnw=（2.0+3+26.5）/（0.25 800）=0.158min工序 07 钻 4-14mm 孔工件材料：灰铸铁 HT150刀具：高速钢钻头加工要求：钻 4-14mm 孔切削速度：参考有关手册， 选取 V=45mm/minf=0.30mm/r( 参考相关手册)=1000 45/（ 14）=1024r/mm10Vnd现选用 Z3025 摇臂钻床 查金属机械加工手册选取nw=1000r/min f=0.28mm/r实际切削速度为=44.0m/min10dV切削工时 切入长度 l1=7mm,切出长度 l2=3mm,加工长度 l=16mmnw=（7+3+16）/（0.28 1000）=0.0929min12mlltf总的工时 T=4t=0.371min工序 08 铣 75mm 的凸台面切削速度：参考有关手册， 购买后包含有 CAD 图纸和说明书,咨询 Q 19721639624选取 V=200mm/minfz=0.2mm/z( 参考相关手册)=1000 200/（ 75）=849.3r/mm10Vnd现选用 X51 立式铣床 查金属机械加工手册选取nw=800r/min fm=0.2mm/min实际切削速度为 =188.4m/min10dV切削工时切入长度 l1=2.0mm,切出长度 l2=0mm,加工长度 l=37.5mm=（2.0+0+37.5）/（800 0.2）=0.247min12mlltf工序 09 铣 32mm 的凸台面切削速度：参考有关手册， 选取 V=100mm/minfz=0.2mm/z( 参考相关手册)=1000 100/（ 32）=995.2r/mm10Vnd现选用 X51 立式铣床 查金属机械加工手册选取nw=1000r/min fm=0.2mm/min实际切削速度为 =100.5m/min10dV切削工时切入长度 l1=2.0mm,切出长度 l2=0mm,加工长度 l=16mm购买后包含有 CAD 图纸和说明书,咨询 Q 19721639625=（2.0+0+16）/（1000 0.2）=0.090min12mlltf工序 10 镗、攻 M48 2-6H 螺纹并倒倒 C2工步一：镗 40 孔至 441加工条件加工要求：镗 40mm 孔至 44mm，单侧加工余量 Z=2.0mm。机床：选用 T68 金刚镗床和专用夹具。刀具：硬质合金单刃镗刀。2、选择切削用量（1）选择切削深度 pa由于单侧加工余量 Z=2.0mm，故可在二次镗去全部余量，则 =2.0mmap(2)选择进给量 zf根据【6】 实用机械加工工艺手册 （以下简称工艺手册 ）表 11-313，查得粗镗时，硬质合金刀头，加工材料铸铁：=40-80m/min f=0.3-1.0mm/rv选择 =150m/min则min/7.1085r/in41.350rDn根据简明手册表 4.2-204.2-61，选择 ，0.74/zfr。min/10rnw（3）计算基本工时根据公式 ，式中 ，当加工一个孔时 l=30， ，ifnLtwm32l 0.2l3lL=（30+2.0+3）mm=35mm故有 = min=0.047mintm174.0135工步二：攻 M48 2-6H 螺纹并倒倒 C2购买后包含有 CAD 图纸和说明书,咨询 Q 19721639626切削速度：参考有关手册， 选取 V=150mm/minf=0.1mm/r( 参考相关手册)=(1000 150)/( 48)=995.2r/mm10Vnd现选用 T68 镗床 查金属机械加工手册选取nw=1000r/min f=0.25mm/r实际切削速度为 =150.7m/min10dV切削工时 切入长度 l1=2.0mm,切出长度 l2=3mm加工长度 l=30mmt= （l 1+ l2+l）/ f mnw=（2.0+3+30）/（0.25 1000）=0.140min工序 11 钻、攻 M18 1.5-6H 螺纹工步一：钻 M18
