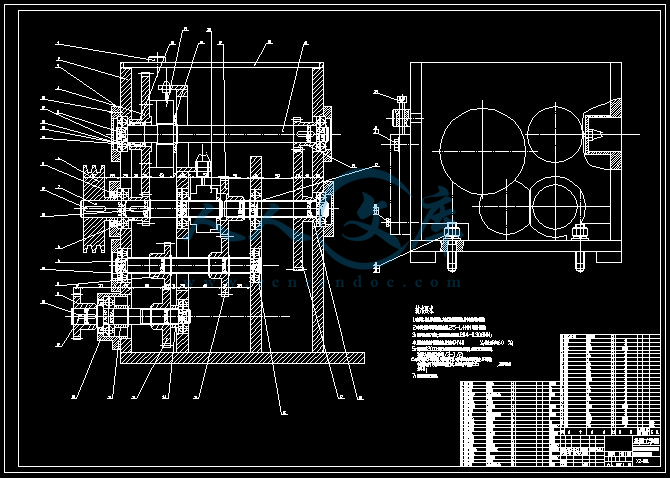

丝杠车床改光杠键槽铣专机进给系统设计（全套含CAD图纸）
收藏
资源目录
压缩包内文档预览：(预览前20页/共45页)
编号：6188475
类型：共享资源
大小：1.90MB
格式：ZIP
上传时间：2017-12-05
上传人：机****料
认证信息
个人认证
高**（实名认证）
河南
IP属地：河南
50
积分
- 关 键 词：
-
车床
改光杠
键槽
专机
进给
系统
设计
全套
cad
图纸
- 资源描述：
-
- 内容简介：
-

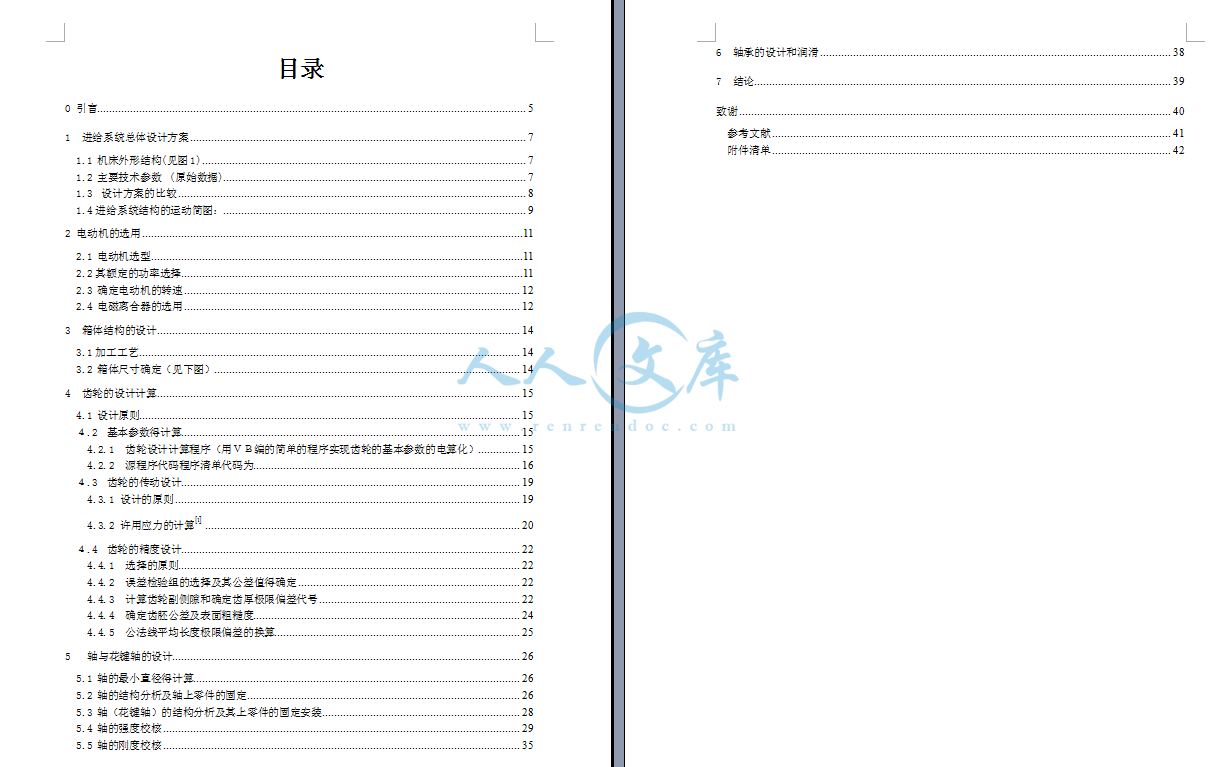

购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 1 -目录0 引言 .51 进给系统总体设计方案 .71.1 机床外形结构(见图 1).71.2 主要技术参数 (原始数据) .71.3 设计方案的比较 .81.4 进给系统结构的运动简图： .92 电动机的选用 .112.1 电动机选型 .112.2 其额定的功率选择 .112.3 确定电动机的转速 .122.4 电磁离合器的选用 .123 箱体结构的设计 .143.1 加工工艺 .143.2 箱体尺寸确定（见下图） .144 齿轮的设计计算 .154.1 设计原则 .15.2 基本参数得计算 .154.2.1 齿轮设计计算程序（用编的简单的程序实现齿轮的基本参数的电算化） .154.2.2 源程序代码程序清单代码为 .16.3 齿轮的传动设计 .194.3.1 设计的原则 .194.3.2 许用应力的计算 1.20.4 齿轮的精度设计 .224.4.1 选择的原则 .224.4.2 误差检验组的选择及其公差值得确定 .224.4.3 计算齿轮副侧隙和确定齿厚极限偏差代号 .224.4.4 确定齿胚公差及表面粗糙度 .244.4.5 公法线平均长度极限偏差的换算 .255 轴与花键轴的设计 .265.1 轴的最小直径得计算 .265.2 轴的结构分析及轴上零件的固定 .265.3 轴（花键轴）的结构分析及其上零件的固定安装 .285.4 轴的强度校核 .295.5 轴的刚度校核 .356 轴承的设计和润滑 .38丝杠车床改光杠键槽铣专机进给系统设计- 2 -7 结论 .39致谢 .40参考文献 .41附件清单 .42购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 3 -丝杠车床改光杠键槽铣专机进给系统设计- 4 -购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 5 -丝杠车床改光杠键槽铣专机进给系统设计- 6 -摘要针对在一般的企业生产实践中经常会遇到对已有的机床进行更专业化改造的问题，进而达到节约成本，提高产品质量的目的。此文系统的阐述了利用原有丝杠车床、床身、床鞍，丝杠进行改光杠键槽铣专机。此键槽铣专机是专为铣长键槽光杠类零件，并可铣各种宽度的键槽。其设计方案主要从总体方案设计、各主要部件技术参数的确定，及其空间的合理布置、传动方案的比较选择、各种典型零件的设计计算、校核、电动机选型等。进给系统作为机床的主要功能系统，对之有较高的运动速度，精度要求。此进给系统主要实现工进与快退的两大基本功能，速度的切换采用电控式、从而避免了停止时铣刀对已加工的表面擦伤。电机仍选用旋转式电机，电机带有电磁制动器。这项机床的改造的具体措施始终遵循着实用性和经济性的原则，进行工厂的内部改造，完全具有可操作性和可行性。 关键词：机床改造进给系统光杠键槽铣专机电磁制器购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 7 -AbstractTo often can meet and go on specialized problem of transformation to existing lathe among general enterprise production practices, then reach and economize the cost, the purpose to raise product quality. Gentle exposition of system this utilize original leading screw lathe, lathe bed, bed saddle, Guide screw go on change smooth thick stick keyway mill the special plane. Keyway this mill special plane to for mill long keyway mere thick stick part, can mill of different widths keyway specially. Plan of design its mainly from conceptual design, every main part sureness of technical parameter, And space assign rationally, transmission comparative choice, various kinds of typical design calculate, check, motor selecting type,etc. of part of scheme. system as main function system of lathe, have higher sport speed to their, The precision is required. This enter and give system realize worker stock with two major basic functions that retreat soon mainly, To switch over and adopt getting automatically controlled, thus avoid between milling cutter and surface scotch that has process already when stopping speed. The electrical machinery still selects the rotating type electrical machinery for use, the electrical machinery has electromagnetic brakes. This lathe transformation concrete measure is really followed the using and economic principle all the time, Carry on the inside transformation of the factory, totally have effectiveness and feasibility, Invest and produce and operate and examine and have obvious result and economic benefits actually through it.Keyword: The lathe transforming Enter to the system The mere thick stick keyway mills the special plane Electromagnetic brake丝杠车床改光杠键槽铣专机进给系统设计- 8 -0 引言制造业作为我国的支柱产业，在整个国民经济中占有举足轻重的地位，2000 年制造产业占全国 GDP36%，它是我国比较优势产业，是劳动密集及智力密集型产业。而制造业的主体和基础是机床行业；2002 年中国机床消费 55 亿美元，机床的进口已超过 31 亿美元，一跃成为世界最大的消费国和全球最大的机床进口国。 同时加入 WTO 以后，全球经济贸易的一体化，这对我国制造业的要求不断提高，各种技术壁垒已经阻碍了我国机床行业走向国际化。如何刷新今天的被动局面，积极的应对挑战、抓住机遇、赢得发展的契机，成为机床行业普遍面临的问题。在国外，机床改造已有较长的历史，美国旧机床买卖组织 MDMA(Machine Dealers National Association) 成立已有 50 年。由于各国的政治、经济、科学技术的差异，机床的种类、性能、结构的繁杂多样，使机床的改造内涵更加丰富多彩，出现了机床的翻修、改进、改装、改造、再生、再造。机床改造在汽车、机床、内燃机、航空等行业广泛应用，并批量投入生产。一般认为：机床改造就是：利用最新的控制装置和进给系统使旧机床获得新生再造（Remanufacturing）是一种较高的设备改造形式，国外称这种工程技术是把老设备“重新回到图板，以进行再设计，再制造，再鉴定的工作过程。通过全面改造设备主体结构和控制系统，引入最新技术，使机床达到现代化设计的新机床的水平，以满足现代生产率、精度、环静和技术标准。鉴于机床改造工艺技术水平要求较高。一般工厂用户自行改造。往往难于达到技术性能和经济效益。现代制造业的优化，除了信息化以外，还包括加工顺序的工艺优化、加工参数、切削刀具、热处理金属成型的优化设计制造，从而实现降低成本、高效益的运作，达到高标准、高规范的要求。本课题就是从培养我们的工程实践意识、经济意识，树立正确的生产观出发，并结合盐城市机床厂的多年实践总结，提出这种在原有丝杠车床基础上改造成光杆键槽铣专机。此光杆键槽铣专机是专为铣光杠键槽的光杆类零件而用，并可铣各种宽度的键槽。设计课题涉及到课题调研报告、资料的查询、阅读有关的资料摘录，并作心得，并加工收集的资料。然后深入盐城市机床厂生产一线向使用者、设计者学习，达到充分了解所研究的产品的成本、生产效率、新的特殊用途、新的设计理念、以及产品的市场竞争力。具体的了解企业的现有工况，机床的外形、进给箱的大致结构，找到企业存在的问题，并记录了如何有所改进，最后确定设计的进给系统。 、以及箱购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 9 -体的结构图，并进行相关零件的选型计算。由于光杆键槽铣专机具有专业化、高效化的功能。因此是主要实现从高效节能、噪声、环保无污染角度出发。利用原丝杆车床的床脚、床身、床鞍、丝杆进行改装设计、速度的转换功能的实现。此种机床的构造设计要求我们具备相当强的实践知识和经济意识工进与快退的功能。具体地涉及到：动力装置、电机的选用（，优化的配置企业内部现有各种资源，真正做到资源最小化，提高产品精度，实现了经济效益最大化的要求，更好的服务于生产和经济建设。丝杠车床改光杠键槽铣专机进给系统设计- 10 -1 进给系统总体设计方案总体设计方案包括根据课题的具体要求进行原动件的选择，传动装置和工作装置。具体的就是进行电动机的选型,箱体的加工方法选择；设计传动方案的设置比较、确定进给系统的各种零部件的设计顺序及其设计的基本原则。主要有各个轴的结构设计和强度校核、刚度校核。齿轮零件的传动方案设计，强度教核，以及精度设计。还要初步确定所选用的各种方案的有机结合，要具备相关性。1.1 机床外形结构(见图 1)主要用途是专为铣长键槽的光杠类零件而用并可铣各种宽度的键槽。图一（机床外形图）1.2 主要技术参数(原始数据)床身长：2600mm购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 11 -丝杠螺距：12mm丝杠直径：60mm所加工的键槽宽：6.8mm工进速度为：237mm/min快退速度为：2800mm/min铣刀转速：121r/min刀盘直径：80mm主电机：1.1kw，91.0r/min进给电机：1.5kw，1400r/min1.3 设计方案的比较全部采用易于加工的直齿圆柱齿轮方案，方案 1 传动路线较简单，较平稳。具有制造方便，结构简单，成本低廉，并且采用电磁离合器很容易实现速度的切换。但存在的问题是整体结构不太紧凑。高度方向的尺寸较大，易安装调试其中带传动承载能力低。但方案考虑到用在光杆键槽铣床工作载荷运动较为合适。齿轮传动是比较高的。传动精度也是比较高的，使用寿命较长。但是要求润条件较高另外各个齿轮在轴上的分布相对轴承均匀。载荷沿齿宽方向分布均匀。 传动比：工进时: i= 快退时：154321inwm 523iniwm方案 2（自拟方案） 与方案 1 相比较结构较紧凑。更简单传动级数少，但很容易发生运动干涉现象。不易安装调试。且不易达到利用原有机床进行改造的目的。丝杠车床改光杠键槽铣专机进给系统设计- 12 -综述可知：选择方案一较为合适。综合工艺较好。易与实现。达到合理分配各级传动比。使整个进给系统的结构制造性能最优。从而使技术人员与工艺人员的有机结合。1.4 进给系统结构的运动简图：铣刀进给运动路线为：购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 13 -工进：电动机（1.4KW）1400r/min- 皮带轮 3/4-1 轴-齿轮 5/6-电磁离合器 7-2 轴-齿轮 8/9-3 轴-齿轮 10/11-4 轴-齿轮 12/13-5 轴-齿轮 14/15-丝杠螺母副 16/17 带动拖板及铣刀箱运动从而实现工作进给运动。快退：电动机（1。4KW）1400r/min- 皮带轮 3/4-1 轴- 电磁离合器 18-3 轴-齿轮 12/13-5 轴-齿轮 14/15-丝杠螺母副 16/17 带动拖板及铣刀箱运动从而实现铣刀快退运动丝杠车床改光杠键槽铣专机进给系统设计- 14 -2 电动机的选用2.1 电动机选型作为机床的运动的动力和来源。它是机床中驱动各种运动的基础，具有结构简单工作可靠，维护方便的优点。目前较为流行的直线驱动电机虽然其有较高的速度和很高的加速度。较高的定位精度，不过本机选用旋转已满足要求。为了提高机床的响应速度，电动机的选用带有电磁离合器。从而易于实现自动化的要求、满足工厂的实际需要 。选用电磁离合器很容易实现远距离的操控。为满足简化机床结构、提高齿轮箱体的传动刚度、加工精度。实现机床的高频响应动作方面的要求。最根本的作用在原动机旋转不中断的情况下实现主动件与从动件分离、变速换向，定位。由于生产单位通常采用三相交流电源、故通常采用三相异步交流电动机，且具有具有良好的启闭性能。2.2 其额定的功率选择初选为 1.5 KW,转速选为 1400r/min,工作轴的速度 nW电动机容量的选择：正确选用电动机容量的原则是在能够胜任生产机械负载要求的前提下，尽量选用容量小的电动机。工作装置所需功率 =0.87kwwp电动机的输出功率 按下式计算:0k 式中 为电动机轴至旋转支架的传动装置总效率。wp04由式 ;查机械设计课程设计(陈秀宁 施高义 编 浙江大学出版社 243211993.12)表 2-4,取滑块联轴器效率 =0.98,8 级精度齿轮传动(油润滑)效率1=0.95,滚动轴承效率 =0.995, ,级精度齿轮传动(油润滑)效率 =0.95,则2 3 48.095.05.982故 kwpw1.0因载荷平稳,且考虑到实际的工作需要，电动机的功率 选为 1.5KWmp购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 15 -2.3 确定电动机的转速对额定功率相同的电机，额定转速越高，其体积越小，造价越低。但电机是用来拖动机械的，而生产机械的转速一般是由生产过程的要求所决定的，电动机转速越高，减速机构的传动比就得越大，因而使机械传动部分的结构复杂，增加其造价和传动损耗。由于本设计需要经常启动、制动和反转的生产机械，根据经验应选用转速高的电动机。转动支架相当于工作轴,其转速为 r/min,按表 2-1 推荐3.1n的各传动机构的传动比范围得:单级齿轮传动比范围 ;多级展开式圆柱齿轮5i减速机的传动比范围 ;则总传动比范围应为4082i 2048 r/min，所以电动机的转速选用 1400r/min.查263.14）（ ni表可知选用 Y60L-L(查系列三相异步电机技术参数)2.4 电磁离合器的选用设计的进给系统采用了个电磁离合器，很大程度上提高了其自动化的程度，很容易实现动作的切换、动作和停止。大大简化了主轴箱内部结构。关于离合器其类型很多，有通电工作的，也有失电工作的。按其传递扭矩形式可分为摩擦式离合器、牙嵌式离合器，磁粉式离合器以及转差式离合器；按其工作条件可分为湿式离合器和干式离合器；按其电流馈入的方式可分为有滑环离合器和无滑环离合器。选择离合器的型号规格之前，我充分了解各种离合器的动作特性及其优缺点。在选择离合器过程中最重要的因素是扭矩，扭矩表示所传递的动力，假如摩擦片数一定，则所传递扭矩大小和离合器有效半径相对应。但在实际上，速度、温度、摩擦片的磨损情况，污染情况都影响工作扭矩等。在设计过程中，计算扭矩是工作载荷的惯性和运动载荷的惯性之和，用 T 表示计算扭矩可用下式求出： 132.)()(308mkgtVRSWtNKTLmr式中-旋转组件的重量rWK-旋转组件的回转半径N-回转转速S-工作安全系数-直线运动组件的重量L丝杠车床改光杠键槽铣专机进给系统设计- 16 -V-线性速度R-变旋转运动为直线运动皮带轮的半径g-9.8t-机器启动所需时间-电磁离合器吸合时间mt但在实际工作中,很多设备的精确载荷难以计算。一般是根据输入动力确定所需扭矩。1.975kgNPST式中 P-输入功率S-工作安全系数N-输入转数从上式中看出，对扭矩影响最大的是安装离合器轴的回转转数。因此。一定动力下，较高的转数对应低的扭矩，因此，在设计中尽可能将离合器装在传动链中转速较高的位置，这通常要求离合器和电机同。在实际的工作中可直接由输入轴传递的扭拒确定。T=1.00275N.mm.本设计中的主轴箱采用的是油润滑，所以选用的电磁式离合器是湿式的。根据轴之间的相互关系，而且轴的扭矩小于轴的扭矩，经合理的论证分析后，选择在轴上的离合器为 DLY0 系列离合器，其型号为 DLY0-10；轴上的扭矩大于轴，其型号可选为 DLMO-2.53 箱体结构的设计箱体的结构设计（由于是单件生产，采用钢板旱接工艺较合理，由于进给箱内要按购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 17 -配 作配 作 配 作配 作均 布 均 布均 布 均 布装零件较多，所要求的机加工精度较高，箱体类零件结构的复杂性：箱体零件上各个加工特征的加工组成了箱体零件的加工，因此各加工特征加工链的合理组合就构成了整个零件的工艺路线。箱体的加工质量直接影响整个机器的运转状况。因为孔作为轴的定位支撑，箱体孔同轴度要求，是评价箱体零件十分重要一项指标 由于箱体的尺寸较复杂3.1 加工工艺标注尺寸时既要考虑到其焊接工艺，加工工艺、形状尺寸表明箱体的壁厚、长、宽、高孔径及其深度和宽度螺纹孔的尺寸、凸缘尺寸、圆角半径， 加强筋的厚度高度、曲线的曲率半径、槽的深度和宽度、各倾斜部分的斜度等。3.2 箱体尺寸确定（见下图）箱座底面至部分高度的偏差：加工剖分式箱体时，相对于基准的位置尺寸，如孔的中心线、曲线的曲率中心位置、孔的轴线及斜度的起点等与相应基准间的距离及夹角。这些尺寸最易遗漏，应特别注意。标注尺寸时所选的基准面，最好以加工基准面作为基准，这样对加工和测量有利。丝杠车床改光杠键槽铣专机进给系统设计- 18 -4 齿轮的设计计算4.1 设计原则根据工况的实际需要，齿轮具有传动效率高的特点，工作可靠、寿命长，传动比准确、结构紧凑等优点。故皆用直齿圆柱齿轮易于加工制造。齿轮的传动采用闭式传动，这样更能保证良好的润滑和良好的啮合精度。而且由于齿轮的尺寸有统一的计算模式，考虑到选用用计算机编程的方法处理较方便为防止齿轮失效。故选用合适的材料为钢。保证齿根有足够的韧性；改善密封和润滑条件在油中加入减磨添加济，保持油的清洁。提高齿面硬度，进而提高抗磨能力。且所有的齿轮均采标准安装，化设计计算得程序.2 基本参数得计算根据机械原理的相关知识选择，当压力角增大，能使得轮齿的齿厚和接点处的齿廓曲率半径增大，可以提高齿轮的弯曲疲劳强度和接触疲劳强度。一般传动的齿轮，压力角 ；航空用的齿轮传动，压力角 a 选用 。由于本设计的20a 25齿轮传动属于一般的传动，所以压力角采用 204.2.1 齿轮设计计算程序（用编的简单的程序实现齿轮的基本参数的电算化）设计的指导思想为：建立一个人机交互的界面，当用户输入齿轮的基本参数：模数及齿数，或者通过选择来驱动程序。其基本的界面如下图所示:：购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 19 -4.2.2 源程序代码程序清单代码为Private Sub Command1_Click()m = CDbl(Text1.Text)z = CDbl(Text2.Text)a = 3.14 * (20 180)ha1 = 1c1 = 0.25d = m * zha = m * ha1hf = (ha1 + c1) * mda = d + 2 * hadf = d - 2 * hfp = 3.14 * mEnd SubPrivate Sub Command2_Click()丝杠车床改光杠键槽铣专机进给系统设计- 20 -Text1.Text = : Text2.Text = : Text3.Text = : Text4.Text = : Text5.Text = : Text6.Tex=Text7.Text = : Text8.Text = End SubPrivate Sub Label3_Cl()End SubText3.Text = CStr(d)End SubEnd SubPrivate Sub Text4_Change()Text4.Text = CStr(da)End SubPrivate Sub Text5_Change()Text5.Text = (df)End SubPrivate Sub Text6_Change()Text6.Text = CStr(ha)End SubPrivate Sub Text7_Change()Text7.Text = CStr(hf)EndPrivate Sub Text8_Change()Text8.Text = CStr(p)End Sub购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 21 -运算的结果演示为:当在输入框输入齿轮的摸数和齿数.然后按运行按扭即可立即显示结果列如输入，时的运算结果：其余齿轮运算得结果：齿轮 齿轮m=3,z=72d=54mm,da=60mm,df=46.5mm,ha=3,hf=p=9.42mm,s=4.71齿轮齿轮m=3,z=35 d=105mm,da=111mm,df=97.5mm,hf=3.75mmp=9.42mm, s=4.71齿轮齿轮m=3,z=26 d=78,da=84mm,df=70.5mm,ha=3, hf=3.75mmp=9.42mm, s=4.71丝杠车床改光杠键槽铣专机进给系统设计- 22 -.3 齿轮的传动设计4.3.1 设计的原则对于闭式传动的齿轮，因材料采用属软齿面齿轮传动，其失效形式主要为点蚀失效所以其设计的原则为：要按再按齿面接触疲劳强度设计，齿根弯曲疲劳强度校核齿轮传动是机械传动中最重要、应用最广泛的一种传动。其主要的优点是：传动效率高，工作可靠，寿命长，传动比准确，结构紧凑。其主要缺点是：制造精度要求高，制造费用大，精度低时振动和噪声比较大，不适宜用于传动距离较大的传动。齿轮传动分为开式和闭式齿轮传动。开式齿轮传动，齿轮完全外露，容易落入灰砂和杂物，不能保证良好的润滑，所以轮齿容易磨损，多用于低速、不重要的场合。闭式齿轮传动，其齿轮和轴承完全封闭在箱体内，能保证良好的润滑和较好的啮合精度，应用广泛。本设计采用闭式齿轮传动。齿轮传动既要传动平稳，又要承载能力强、寿命长，因此设计时应该从满足承载能力出发 ，选定合适的材料，确定齿轮的几何尺寸、合理的结构和良好的工艺性。齿轮传动的失效主要是轮齿折断和齿面损伤，选择齿轮材料时，应使齿面有足够的硬度和耐磨性，用以抵抗齿面磨损、点蚀、胶合及塑性变形，而且应有足够的弯曲强度，以抵抗齿根折断。因此，对齿轮材料的基本要求是：齿面要硬、齿心要韧。另外，齿轮材料还应有良好的加工和热处理工艺性。本设计根据齿轮的传动要求特点和传动环境，材料选用 45 钢，其锻造毛坯经过常化（正火）或调质处理后切齿即为成品，精度一般为 8 级，精切时可达 7 级。本设计选用这种齿轮的原因是这种齿轮加工方便，成本低，生产效率高 ，常用于一般要中速齿轮动。购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 23 -齿轮的选材：由于材料材料的齿轮加工方便，成本低、生产的效率高，能满足这种中载的要求。4.3.2 许用应力的计算 1设计结果1齿轮的材料、精度和齿数选择 因传递功率不大，转速不高，并根据要求工作平稳、闭式传动材料根据机械设计表 7-1 选取都采用切制成。齿轮精度用 8 级，硬齿表面粗糙度为 Ra1.6开式传动的齿轮，主要失效形式是齿面磨损而导致的轮齿折断。考虑传动平稳性，齿数宜取多些，去Z1=18，则，Z2=iZ1=4X18=722设计计算（1）设计准则 按齿根弯曲疲劳强度设计（2）按齿面弯曲疲劳强度设计，由式 321FdFYmZKTSmNnP3/1402.5.905.966158由图 7-7 选取材料的弯曲疲劳极限应力为MaFlim1MPaFlim2应力循环次数 N 由式（7-3）计算)1034(.506nt8172则 712 2.由图 7-9 查得弯曲疲劳寿命系数1NY12NY由表 7-2 查得弯曲疲劳安全系数 4.minFS又 试选 0.ST3tK由式（7-2）求许用弯曲应力4.1260minl1NFSTYMPa9.2inl2NFST材料均选 HT250精度 8 级 齿面粗糙度Ra1.6Z1=18 Z2=72 mNT5107.MPaF160lim2817.N2041NY24.minFS0T3.1tK丝杠车床改光杠键槽铣专机进给系统设计- 24 -MPa17又 21311FFdFYmZKTS22312FdFYmZKTS由于设计的齿轮相对于轴承的布置是悬臂型的，所以查表 7-7 齿宽系数 6.0d由图 7-18 查得齿形系数 41SF0.42SFY取 7.则3121FDSZYKTm325936.07.0441.232FdSTZYKm517406.29.0根据表 7-6 模数系列 取 m3MPa29716.0d241SFY.7m3购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 25 -.4 齿轮的精度设计4.4.1 选择的原则由于该齿轮是铣床中主轴箱转速较高的齿轮， 5主要要求是传动平稳精度，故首先考虑第公差组的 精度等级，据圆周速度又由于对噪声要求不高，因此可选定第公差组的精度等级为级。由于第差组比第公差组低一级，选级根据第公差精度不低于第公差组，故亦选为级所以最终选定的齿轮为-4.4.2 误差检验组的选择及其公差值得确定该齿轮属中等精度,且为单件小批量生产量生产,采用便于批量测量的见检验组,查表 12-3 选定 组成检验方案。根据iFwfF及 ，查表 12-13 表 12-14表 12-15，可得公差mzd541831b12值： 第公差组 =63 ， =40iFwFm第公差组 =20 if第公差组 =114.4.3 计算齿轮副侧隙和确定齿厚极限偏差代号(1)计算齿轮副的最小极限侧隙 由表 12-10 按喷油润滑和 v=3m/s 查得minjmjnn 03.1.0.1由式得 5 根据齿轮的材料 ,铸铁的线性膨胀系数为 si)(22ttajsmdnv/06.416丝杠车床改光杠键槽铣专机进给系统设计- 26 -/105.61传动中心距 a=135mm mjmjn 061.3.0.031. 2sin28.2i 6所 以(2)确定齿厚极限偏差代号1)齿厚上偏差 由式9221mincos04.ta nbs FfjfE式中 由表 12-14 按 7 级查得;1mF前 面 已 查 得 pbf= 13 ( )1pbfd541(6226由表 12-17 按 a = 218.75mm ,7 级精度查得 ,所以mfa27 0cos14.13920tan36 2sE = 56 m由表 12-14 查得 则fpt1456ptsfE由表 12-9 查得齿厚上偏差代号为 F, 因此mmfEpts 056.1242) 齿厚下偏差 由式可知 查表 12-13, 8 级精度 2tanrsbFT,查表 12-11, ,所以mFr45Ibr 9374.96.购买后包含有 CAD 图纸和说明书,咨询 Q 197216396 - 27 -mTs 75934520tan2由式得=-131Essi 64.913ptif由表 12-9 查得齿厚下偏差代号为 J ,因此mETfsispti 84105620至此, 小齿轮的精度为:8-7-7FJ GB10095-884.4.4 确定齿胚公差及表面粗糙度齿轮的材料 45 钢mnPCd163/4098.7133整取 d= 30mm 就可满足强度要求Kw.5.902其 中齿轮内孔是加工及安装的定位基准,对 7 级精度的齿轮,由表 12-18 查得:内孔尺寸公差 IT7,内孔直径 30 mm,偏差按基孔制 H 选取,即孔 。 内孔的形状公差021.3按 7 级决定或包容原则。定位端面的端面圆跳动公差由表 12-19 查得为 0.018mm。齿轮圆只作为切齿加工的找正基准,不作为检验基准,故其公差选为 IT11(见表 12-19的注),顶圆直径 ,偏差按基准轴 h 选取,即mmhdaa 602315421 。019.6齿轮表面粗糙度按 7 级查表 12-20,各表面粗糙度 ,分别为:齿面 = 1.6 ,aRaRm内孔为 =1.6 ,基准端面 =3.2 ,齿根圆 =6.3 。aRaRa丝杠车床改光杠键槽铣专机进给系统设计- 28 -4.4.5 公法线平均长度极限偏差的换算公法线的公称长度 W 及其跨齿数 k,可从机械设计有关手册查得或按式(12-7)和式(12-8)求得。104.2476.1zkmm476.28.3.359则其 中该齿轮为中模数齿轮,控制侧隙的指标易采用公法线平均长度极限偏差 、 WiE,按换算式(12-20)式s(12-21)式(12-22) mFEnrnsWm 7.6320si457.02co56nrnsii 5.120i.1mFTnrnsWn 8.5620si4.20co84根据以上方法可以求其余的大齿轮的精度为(1) -FJ GB10095-88确定齿轮的精度等级(见上图)由于该齿轮是传动装置中速度较低的齿轮，由于该设计需要传动平稳性的精度，故首先考虑第公差组精度等级。据圆周速度确定齿轮的精度等级n = 53.33 r/min,则 smndv
