副变速拨叉钻8.7mm孔夹具设计.doc

副变速拨叉钻8.7mm孔夹具设计(全套含CAD图纸)

收藏

压缩包内文档预览:(预览前20页/共22页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:6363542    类型:共享资源    大小:1.27MB    格式:ZIP    上传时间:2017-12-12 上传人:机****料 IP属地:河南
50
积分
关 键 词:
变速 拨叉钻 mm 妹妹 夹具 设计 全套 cad 图纸
资源描述:


内容简介:

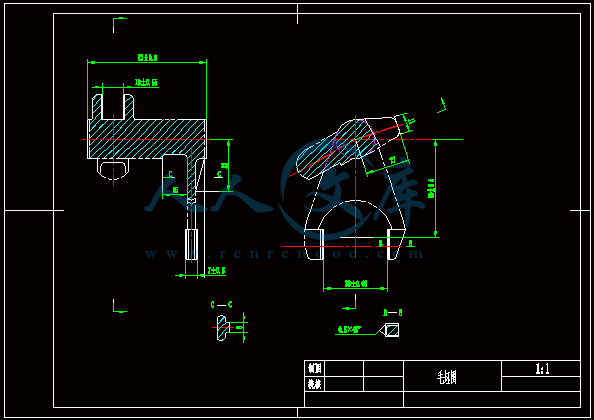

目 录1 零件的工艺分析及生产类型的确定 11.1 零件的作用 11.2 零件的工艺分析 11.3 确定零件的生产类型 12 确定毛胚类型绘制毛胚简图 12.1 选择毛胚 1 2.2 确定毛胚尺寸和机加工余量 12.3 铸件毛胚图 23 工艺规程设计 23.1 定位基准的选择 23.2 拟定工艺路线 43.3 加工设备及工艺装备的选用 63.4 加工余量、工序尺寸和公差的确定 73.5 确立切削用量及基本工时 84 专用钻床夹具设计 134.1 夹具设计任务 134.2 拟定钻床夹具结构方案与绘制夹具草图 144.3 绘制夹具装配总图 144.4 夹具装配图上标注尺寸,定位误差分析 15课程设计总结 17参考文献 171 零件的工艺分析及生产类型的确定1.1 零件的作用副变速拨叉是变速箱换挡机构中的一个重要零件。拨叉头以 孔套在14m变速叉轴上,并用销钉经 孔与变速叉轴连接,拨叉脚则夹在双联变换8.7m齿轮的槽中。当需要变速时,操作变速杆,变速操作机构就通过拨叉头部的操作槽带动拨叉与变速拨叉轴一起在变速箱中滑移,拨叉脚拨动双联变换齿轮在花键轴上滑动以改换档位。1.2 零件的工艺分析由零件图可知,其材料为 KTH350-10 该材料具有一定的强度、刚度和韧性,易于锻造、铸造加工。该零件形状特殊,结构一般复杂,属叉杆类零件。拨叉脚两端面、变速叉轴孔 和两耳内表面 是重要工作表面,其他表面加工精度均14H9m14H3m较低,不需要高精度机床加工,通过铣削、钻床的粗加工就可以达到加工要求,而主要加工表面虽然加工精度相对较高,但也可以再正常的生产条件下,采用较经济的方法保质保量地加工出来。由此可见,该零件的工艺性较好。该零件的主要加工表面为拨叉脚两端面、变速叉轴孔 和锁销孔14H9m,在设计工艺规程时应重点予以保证。+0.187m1.3 确定零件的生产类型按照教学要求,该副变速拨叉的生产类型为大批量生产。2 确定毛胚类型绘制毛胚简图2.1 选择毛胚根据零件材料为 KTH350-10,零件结构一般复杂,生产类型为大批量生产,确定毛胚为铸件。毛胚的铸造方法选用砂型机器造型,由于孔需铸出,故还应安放型芯,此外,为消除残余应力,铸造后应安排人工时效。2.2 确定毛胚尺寸和机加工余量1.铸件尺寸公差等级根据铸件采用砂型机器造型,材料为可锻黑铸铁,其加工表面的铸造尺寸精度等级由机械制造技术基础课程设计(高等教育版)(以下简称参考一)表 2.8 查得加工余量等级为 G,铸件尺寸公差等级为 CT8-CT10,取 CT8。2.铸件机械加工余量由参考一表 2.7,2.8,2.11 确定零件各面加工余量及毛胚尺寸如下表:主要毛胚尺寸 加工表面 两件尺寸 加工余量 毛胚尺寸 公差 CT拨叉头孔 14mm双侧余量一半2.0mm10mm 1.0mm两耳内表面 14mm双侧余量一半2.0mm10mm 1.0mm拨叉脚两端面 6mm双侧余量一半2.0mm10mm 1.0mm拨叉脚内表面 40mm双侧余量一半2.0mm36mm 1.0mm拨叉头左右端面 70mm双侧余量一半2.0mm74mm 1.0mm2.3 铸件毛胚图零件毛胚图一般包括铸造毛胚形状、尺寸及公差、加工余量与工艺余量、铸造斜度及圆角、分型面、浇冒口残根位置、工艺基准及其他有关技术要求等。根据主要毛胚尺寸,该铸件毛胚图如下图(一)图(二)所示3 工艺规程设计3.1 定位基准的选择定位基准有粗基准和精基准之分,通常先确定精基准,然后再确定粗基准。1.精基准的选择叉轴孔 的轴线是拨叉脚两端面和两耳内表面 的设计基14H9m14H3m准,拨叉头左端面是拨叉轴方向上的设计基准。选用叉轴孔 的轴线9和拨叉头左端面做精基准定位加工拨叉脚两端面和两耳内表面 ,实现了设计基准和工艺基准的重合,保证了被加工表面的垂直度要求。另外,由于拨叉图(一)图(二)件刚性较差,受力易产生变形,选用拨叉头左端面做精基准,夹紧力作用在拨叉头的右端面上,可避免在机械加工中产生夹紧变形,加紧稳定可靠。2.粗基准的选择选择变速叉轴孔 的外圆面和拨叉头右端面做粗基准。采用14H9m的外圆面定位内孔可保证孔的壁厚均匀;采用拨叉头右端面做粗基14H9m准加工左端面,可以为后续准备好精基准。3.2 拟定工艺路线工艺路线的拟定是制定工艺规程的总体布局,包括确定加工方法划分加工阶段决定工序的集中与分散、加工顺序的安排以及安排热处理、检验及其他辅助工序(去毛刺、倒角等)。他不但影响加工的质量和效率,而且影响工人的劳动强度、设备投资、车间面积、生产成本等。因此拟定工艺路线是制定工艺规程的关键性一步,必须在充分调查研究的基础上提出工艺方案,并加以分析比较,最终确定一个最经济合理的方案。1.表面加工方法的确定根据零件图上各加工表面的尺寸精度和表面粗糙度要求,查参考一表 2.25平面加工方案的经济精度和表面粗糙度;查参考一表 2.24 孔加工方案的经济精度和表面粗糙度,确定变速副拨叉零件各表面的加工方法,如下表所示:各表面加工方案加工表面尺寸及偏差/mm尺寸精度等级表面粗糙度/ m加工方案拨叉头孔 +0.431IT9 3.2 粗镗-半精镗两耳内表面 .270IT13 12.5 粗铣拨叉脚两端面 .1246IT12 6.3 粗铣拨叉脚内表面 0.IT12 12.5 粗铣拨叉头左端面 70 IT12 25 粗铣拨叉头右端面 70 IT12 25 粗铣锁销孔 0.187IT12 25 钻2.加工阶段的划分该副变速拨叉加工质量较高,可将加工阶段划分为粗加工、半精加工几个阶段。在粗加工阶段,首先将精基准(拨叉头左端面和叉轴孔)准备好,使后续工序都可采用精基准定位加工,保证其他加工表面的精度要求;然后粗铣拨叉头右端面、两耳内表面、拨叉脚两端面、拨叉脚内表面。在半精加工阶段,完成拨叉头孔的镗和轴销孔 的钻加工。0.1873.工序的集中与分散选用工序集中原则安排拨叉的加工工序。该拨叉的生产类型为大批生产,可以采用万能型机床配以专用工、夹具,以提高生产率;而且运用工序集中原则使工件的装夹次数少,不但可缩短辅助时间,而且由于在一次装夹中加工了许多表面,有利于保证各加工表面之间的相对位置精度要求。4.工序顺序的安排(1)机械加工工序遵循“先基准后其他”原则,首先加工精基准拨叉头左端面和叉轴孔;遵循“先粗后精”原则,先安排粗加工工序,后安排精加工工序;遵+0.431循“先主后次”原则,先加工主要表面叉轴孔 和拨叉脚两端面,后+0.431加工次要表面两耳内表面、拨叉脚两内表面;遵循“先面后孔”原则,先加工拨叉头端面再加工叉轴孔 ,先加工两耳内表面再钻销轴孔 。+0.4310.187由此初拟定副变速拨叉机械加工工序安排,如下:副变速拨叉机械加工工序安排(初拟)工序号 工序内容 简要说明10 粗铣拨叉头两端面 “先基准后其他”20 粗镗、半粗镗 孔(主要表面)+0.431“先面后孔”“先主后次”30 铣拨叉脚两端面(主要表面) “先主后次”40 铣拨叉脚内表面(次要表面) “先主后次”工序号 工序内容 简要说明50 铣两耳内表面(次要表面) “先主后次”60 钻 孔(次要表面)0.187“先面后孔”(2)辅助工序在镗 孔后应安排倒角,在钻 孔完成后应安排去毛刺、清洗+0.4310.187和终检工序。综上所述,该变速副拨叉工序的安排顺序为:基准加工主要表面加工次要表面加工。5.确定工艺路线图在综合考虑工艺顺序安排原则的基础上,拟定拨叉的机械加工工艺路线,见下图:变速副拨叉机械加工工艺路线(修改后)工序号 工序内容 定位基准10 粗铣拨叉头两端面 端面、 mm 孔、拨叉脚内表面+0.43120 粗镗、半粗镗、倒角 孔+0.431右端面、 mm、拨叉脚内表面+0.43130 铣拨叉脚两端面 左端面、 mm+0.4340 铣拨叉脚内表面 左端面、 mm、拨叉脚内表面+0.4350 铣两耳内表面 左端面、 mm、拨叉脚内表面.0160 钻 孔0.187左端面、 mm、拨叉脚内表面+.4370 去毛刺80 校正拨叉脚90 清洗100 终检3.3 加工设备及工艺装备的选用机床和工艺装备的选择应在满足零件加工工艺的需要和可靠地保证零件加工质量的前提下,与生产批量和生产节拍相适应,并应优先考虑采用标准化的工艺装备和充分利用现有条件,以降低生产准备费用。副变速拨叉的生产类型为大批生产,可以选用高效的专用设备和组合机床,也可选用通用设备,所选用的夹具均为专用夹具。根据参考一表 3.6 立式铣床各种型号及主要参数、表 4.16 铣刀的种类用途、表 4.2 孔加工刀具的类型及应用、表 4.38 游标卡尺,各工序加工设备及工艺装备的选用见下表:加工设备及工艺装备工序号 工序内容 加工设备 工艺装备10 粗铣拨叉头两端面 立式铣床 X51 高速钢套式铣刀、游标卡尺20 粗镗、半粗镗、倒角孔立式铣床 X51 镗刀、卡尺、锥柄圆柱塞规30 铣拨叉脚两端面 立式铣床 X51 高速钢套式铣刀、游标卡尺40 铣拨叉脚内表面 立式铣床 X51 高速直齿三面刃铣刀、游标卡尺50 铣两耳内表面 立式铣床 X51 高速直齿三面刃铣刀、游标卡尺60 钻 孔0.187立式钻床 麻花钻、游标卡尺、锥柄圆柱塞Z525 规70 去毛刺 钳工台80 校正拨叉脚 钳工台 手锤90 清洗 清洗机100 终检 塞规、百分尺、卡尺等3.4 加工余量、工序尺寸和公差的确定1.工序 10粗铣拨叉头两端面以右端面定位,粗铣左端面,铣削量 2mm,以左端面定位,粗铣右端面,铣削量为 2mm。2.工序 20粗镗、半粗镗 孔14m铸造后双侧余量一半为 2mm,粗镗双侧余量 3mm,半精镗双侧余量 1mm。3.工序 30铣拨叉脚两端面铸造后双侧余量一半为 2mm 粗铣双侧余量 4mm。4.工序 40铣拨叉脚内表面铸造后双侧余量一半为 2mm 粗铣双侧余量 4mm。5.工序 50铣两耳内表面 铸造后双侧余量一半为 2mm 粗铣双侧余量 4mm。6.工序 60钻 孔0.187一次钻孔。3.5 确立切削用量及基本工时1.工序 10粗铣拨叉头两端面该工序分两个公步,公步 1 是以右端面定位,粗铣左端面;工步 2 是以左端面定位,粗铣右端面,它们所选用的背吃刀量 、切削速度 和进给量 是pacvf一样的。(1)背吃刀量由于切削量较小,故选择 = =2mm。一次走刀即可完成。p1a2(2)进给量X51 型立式铣床功率为 4.5KW,查参考一表 5.8 高速钢套式面铣刀粗铣平面进给量,按机床、工件、夹具系统刚度为中等条件选取,该工序的每齿进给量取为 0.08mm/z。zf(3)铣削速度由本工序采用高速钢整体铣刀、 =40mm,齿数 =12。查参考一表 5.8 高wdz速钢整体铣刀铣削速度,确定铣削速度 =44.9m/min,则cv= =357.3r/minsncw104.90d由本工序采用 X51 型立式铣床,查参考一表 3.6,取转速 =380r/min,故wn实际切削速度= =47.7m/mincvw40381dn当 =380r/min 时,工作台的每分钟进给量 = =364.8mm/minwn mfzwn也可根据参考一表 3.7 查得机床的进给量为 300mm/min。(4)基本工时由于该工序包括两个工步,每个工步的基本加工时间计算查参考一表 5.41铣削基本时间计算, 。确定10 0.5(13),(.3.5)ldCCd:( )=14mm, =2mm, =24mm;则该工序的基本时间为1l2l,Z12jM40.13min8s ltf则该工序基本工时为 16s。2.工序 20粗镗、半粗镗、倒角 孔+0.431该工序分为三个工步:(1)粗镗 孔工步10m取背吃刀量 =1.5mm,查参考一表 5.57 高速钢镗刀镗孔的切削用量得,pa切削速度取 =35m/min,进给量取 =0.8mm/r,则vf= =1114r/minsncw103510vd由本工序采用 X51 立式铣床,取转速 =1225r/min,故实际切削速度为n= m/min=38.46m/mincvw25100(2)半镗 孔工步3m取背吃刀量 =0.5,查参考一表 5.57 高速钢镗刀镗孔的切削用量得,切pa削速度去 =20m/min,进给量取 0.2mm/r,则v= =490r/minsncw102013vd又本工序采用 X51 立式铣床,取转速 =490r/min,故实际切削速度为wn=20m/min。cv(4)基本工时由参考一表 5.37 镗孔基本时间的计算,因此粗镗工步基本工时p12j 2r,(3)m,5tanlLtiil lfnf:为 11s,半精镗工步基本工时为 46s。3.工序 30铣拨叉脚两端面该工序分两个公步,公步 1 是粗铣拨叉脚左端面;工步 2 是粗铣拨叉脚右端面。它们所选用的背吃刀量 、切削速度 和进给量 是一样的。pacvf(1)背吃刀量由于切削量较小,故选择 = =2mm。一次走刀即可完成。p12(2)进给量X51 型立式铣床功率为 4.5KW,查参考一表 5.8 高速钢套式面铣刀粗铣平面进给量,按机床、工件、夹具系统刚度为中等条件选取,该工序的每齿进给量取为 0.08mm/z。zf(3)铣削速度由本工序采用高速钢整体铣刀、 =40mm,齿数 =12。查参考一表 5.8 高wdz速钢整体铣刀铣削速度,确定铣削速度 =44.9m/min,则cv= =357.3r/minsncw104.90d由本工序采用 X51 型立式铣床,查参考一表 3.6,取转速 =380r/min,故wn实际切削速度= =47.7m/mincvw40381dn当 =380r/min 时,工作台的每分钟进给量 = =364.8mm/minwn mfzwn也可根据参考一表 3.7 查得机床的进给量为 300mm/min。(4)基本工时由于该工序包括两个工步,每个工步的基本加工时间计算查参考一表 5.41铣削基本时间计算 , ,确10.5(13)ldC:( ) 0(.3.5)Cd:定 =14mm, =2mm, =62mm;则该工步的基本时间为1l2l,该工序基本工时为 32s。ZjM640.26min15.s 3tf4.工序 40铣拨叉脚内表面该工序分两个公步,公步 1 是粗铣拨叉脚左内表面;工步 2 是粗铣拨叉脚右内表面,它们所选用的背吃刀量 、切削速度 和进给量 是一样的。pacvf(1)背吃刀量由于切削量较小,故选择 = =2mm。一次走刀即可完成。p12(2)进给量、铣削速度X51 型立式铣床功率为 4.5KW,查机械加工工艺人员手册(第三版)下文简称参考二表 14-77 高速钢整体三面刃铣刀铣平面及凸台的切屑速度采用直齿三面刃铣刀、 =68mm,齿数 =16,每齿进给量 =0.08mm,铣削速度dzzf=49m/min,则cv= =229.5r/minsnc104968vd由本工序采用 X51 型立式铣床,查参考一表 3.6,取转速 =210r/min,故wn实际切削速度= =44.8m/mincvw6821010dn当 =210r/min 时,工作台的每分钟进给量 = =268.8mm/minwn mfzwn也可根据参考一表 3.7 查得机床的进给量为 250mm/min。(3)基本工时由于该工序包括两个工步,它们所选用的背吃刀量 、切削速度 和进给pacv量 是一样的,所以两工步基本工时也相同。偏角 ,查参考一表 5.41f r90铣削基本时间计算, , ,10.5(13)mldC:( ) (.30.5)Cd:确定 =14mm, =2mm, =6mm;则每个工步工序的基本时间为1l2l,该工序基本工时为 10s。Z1jM6420.9in5s 5tf5.工序 40铣两耳内表面该工序分两个公步,工步一是粗铣左耳内表面,工步二是粗铣右耳内表面,由于它们的机械加工余量,粗糙度要气相同,因此它们所选用的背吃刀量 、pa切削速度 和进给量 是一样的。cvf(1)背吃刀量由于切削量较小,故选择 = =2mm。一次走刀即可完成。p1a2(2)进给量、铣削速度X51 型立式铣床功率为 4.5KW,查机械加工工艺人员手册(第三版)下文简称参考二表 14-77 高速钢整体三面刃铣刀铣平面及凸台的切屑速度采用直齿三面刃铣刀、 =68mm,齿数 =16,每齿进给量 =0.08mm,铣削速度dzzf=49m/min,则cv= =229.5r/minsnc104968vd由本工序采用 X51 型立式铣床,查参考一表 3.6,取转速 =210r/min,故wn实际切削速度= =44.8m/mincvw6821010dn当 =210r/min 时,工作台的每分钟进给量 = =268.8mm/minwn mfzwn也可根据参考一表 3.7 查得机床的进给量为 250mm/min。(3)基本工时由于该工序包括两个工步,它们所选用的背吃刀量 、切削速度 和pacv进给量 是一样的,所以两工步基本工时也相同。偏角 ,查参考一表f r905.41 铣削基本时间计算, ,10.5(13)mldC:( ),确定 =14mm, =2mm, =15mm;则每个工步工序的基本时0(.3.5)Cd:2ll间为,该工序基本工时为 16s。Z12jM40.1in8s 5ltf6.钻 孔0.187(1)切削用量由工件材料为 KTH350-10、孔 mm、查参考二表 10-22 麻花钻,选定0.187直径 的麻花钻,查参考一表 5.19 高速钢麻花钻钻削碳钢的切削用量得,8.7m切削速度 =20m/min,进给量 =0.20mm/r,取 =8.7mm,则cvfpa= r/min=732.1r/minsn10208.7d由本工序采用 Z525 型立式钻床,由表 3.17 得,转速 =680r/min,故实wn际切削速度为= =18.58m/mincvw8.76010dn(2)基本工时由参考一表 5.39,工步,则该1r 28.7cot(12)m(cot451)m4.,1m,0Dl ll:工序的基本时间为 12j .20.8ins6lltfn4 专用钻床夹具设计4.1 夹具设计任务为了提高劳动生产率,保证加工质量,降低劳动强度,需设计专用夹具。为工序 60 钻 孔设计钻床夹具,所用机床为 Z525 型立式钻床,大批生产0.187类型。1. 工序尺寸和技术要求加工拔叉锁销孔 mm,孔的轴线对孔 mm 的轴线垂直度公差为0.1 +0.4310.15mm,表面粗糙度为 Ra25 m 。dw:2.生产类型及时间定额生产类型为大批生产,时间定额为 25min。2. 设计任务书根据工序 60 加工拔叉锁销孔 mm 工序卡,提出该工序的专用机床夹0.187具。设计任务书,任务书中按工艺规程要求,提出定位基面,尺寸就公差,加工部位,工艺要求等作为夹具设计的依据。4.2 拟定钻床夹具结构方案与绘制夹具草图1.确定工件定位方案,设计定位装置拟定加工路线的第一步是选择定位基准。定位基准的选择必须合理,否则将直接影响所制定的零件加工工艺规程和最终加工出的零件质量。基准选择不当往往会增加工序或使工艺路线不合理,或是使夹具设计更加困难甚至达不到零件的加工精度(特别是位置精度)要求。因此我们应该根据零件图的技术要求,从保证零件的加工精度要求出发,合理选择定位基准。此零件图没有较高的技术要求,也没有较高的平行度和对称度要求,所以我们应考虑如何提高劳动效率,降低劳动强度,提高加工精度。19 的圆柱和其一端面都已加工好,为了使定位误差减小,选择 19 的圆柱和其上一侧面作为定位精基准,来设计本道工序的夹具,以 19 圆柱和其上端面作为定位夹具。2.确定导向方案,设计导向装置为能迅速,准确的确定刀具与夹具的相对位置,钻夹具上都应设置引导刀具的元件钻套。钻套一般安装在钻模板上,钻模板与夹具体连接,钻套与工件之间留有排屑空间。本工序要求对被加工孔进行一次的钻工步加工,就能达到工序简图上规定的加工要求,故选用快换钻套作为刀具的导向元件。3. 确定夹具体结构形式及夹具在机床上的安装方式考虑夹具的
