- 关 键 词：
-
虎钳
自动
编程
虚拟
加工
- 资源描述：
-
!【包含文件如下】【工艺设计类】CAD图纸+word设计说明书.doc【需要咨询购买全套设计请企鹅97666224】.bat
基于虎钳组件的自动编程与虚拟加工.doc
数控加工刀具卡片.doc
数控加工工艺过程卡.doc
虎钳固定钳口.dwg
虎钳导杆.dwg
虎钳底座.dwg

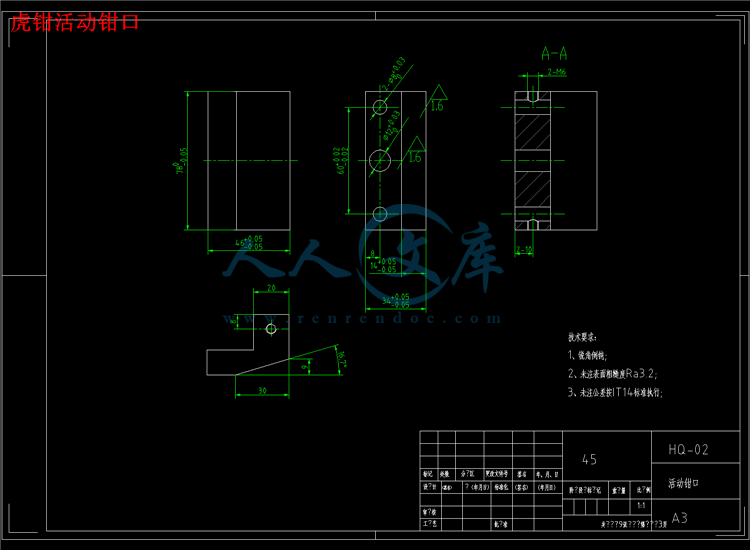

虎钳活动钳口.dwg
虎钳球头杆.dwg
虎钳球面座1.dwg
虎钳球面座2.dwg
虎钳螺杆.dwg
虎钳装配图.dwg
目录
摘 要 4
Abstract 5
1 绪论 6
1.1数控铣床概述 6
1.2 数控机床的现状及发展趋势 6
2 虎钳组件各零件数控工艺分析 9
2.1 虎钳组件各零件分析 9
2.1.1 导杆的分析 9
2.1.2底座的分析 10
2.1.3固定钳口的分析 12
2.1.4活动钳口的分析 13
2.1.5螺杆的分析 14
2.1.6球面座1的分析 15
2.1.7球面座2的分析 16
2.1.8球头杆的分析 16
2.2 刀具、量具的选择 18
2.3 确定安装定位方案 18
2.4主轴转速n 18
2.5进给量 19
3 零件的自动编程与虚拟仿真 20
3.1 CAXA制造工程师的介绍 20
3.2 CAXA数控车的介绍 20
3.3CAXA数控车与制造工程师软件特点 20
3.3.1 方便的特征实体造型 20
3.3.2 强大的NURBS自由曲面造型 20
3.3.3 灵活的曲面实体复合造型模式 20
3.3.4 2轴到3轴的数控加工功能 21
3.3.5 支持高速加工 21
3.3.6 参数化轨迹编辑和轨迹批处理 21
3.3.7 加工工艺控制 21
3.3.8 加工轨迹仿真 21
3.3.9 通用后置处理 21
3.3.10 CAXA数控车图形编辑功能 21
3.3.11 CAXA数控车的虚拟加工 22
3.4 各零件造型与数控编程 22
3.4.1 导杆零件的数控编程 22
3.4.2 底座的数控加工 24
3.4.3固定钳口的加工 28
3.4.4活动钳口的加工 30
3.4.5螺杆的数控加工 32
3.4.6球面座1和2的加工 36
3.4.7 球头杆的加工 39
总 结 42
参考文献 43
致 谢 44
摘 要
本次毕业设计主要内容包括有数控机床和数控编程知识的介绍，以平口虎钳组件中的各个零件为例，对平口虎钳组件各个零件进行了工艺性分析，主要包括 各个零件的工艺参数，各个零件数控加工过程选择的刀具，制定各个零件加工工艺卡和数控刀具卡。CAXA数控车的软件和CAXA制造工程师软件各部分的实体建模,并使用这些软件的数控加工仿真和处理。
这个说明书的主要内容为平口虎钳的每个零件的数控加工工艺分析，还有运用 CAXA软件的造型与实体仿真加工并且后置处理生成G代码。每个零件的数控编程中用到了G02/G03圆弧插补指令；G81钻孔；M98调用子程序指令。
关键词：数控加工编程，加工仿真，CAXA制造工程师
- 内容简介：
-
数控加工刀具卡片零件名称 螺杆 零件图号 HQ-01材料名称 45 毛坯尺寸 30x140刀具规格工序号工序内容 刀具号 类型 材料 刀尖半径 备注1 车外圆 T01 90 度外圆车刀 钨钢2 车螺纹 T02 60 度外螺纹车刀 钨钢3 螺纹退刀槽 T03 成形槽刀 钨钢4 六角方 T04 立铣刀 10 硬质合金 5mm编制审核 批准数控加工刀具卡片零件名称 活动钳口 零件图号 HQ-02材料名称 45 毛坯尺寸 80x50x40刀具规格工序号 工序内容 刀具号类型 材料 刀尖半径 备注1 四周面、斜角、缺口 T01 立铣刀 10 硬质合金 5mm2 8 销底孔 T02 7.8 钻头 高速钢3 12 销底孔 T03 11.8 钻头 高速钢4 8 销孔 T04 8 铰刀 钨钢5 12 销孔 T05 12 铰刀 钨钢 6mm6 M6 底孔 T06 5 钻头 高速钢 2.5mm编制 审核 批准数控加工刀具卡片零件名称 固定钳口 零件图号 HQ-03材料名称 45 毛坯尺寸 85x65x50刀具规格工序号 工序内容 刀具号类型 材料 刀尖半径 备注1 四周面、斜角、缺口、凸台、 凹面T01 立铣刀 10 硬质合金 5mm2 10 销底孔 T02 9.8 钻头 高速钢3 M12 底孔 T03 10.2 钻头 高速钢 5mm4 13.7 孔 T04 13.7 平钻头 高速钢 6.5mm5 M8 底孔孔 T05 6.8 钻头 高速钢 3.5mm6 M6 底孔 T06 5 钻头 高速钢 2.5mm编制 审核 批准数控加工刀具卡片零件名称 球头杆 零件图号 HQ-04材料名称 45 毛坯尺寸 60x75刀具规格工序号 工序内容 刀具号类型 材料 刀尖半径 备注1 车外圆 T02 90 度外圆车刀 钨钢2 球头 T03 外圆 R 车刀 钨钢 R53 锥面 T04 75 度外圆车刀 钨钢4 钻 7 孔 T05 7 钻头 高速钢 3.5mm编制 审核 批准数控加工刀具卡片零件名称 底座 零件图号 HP-05材料名称 45 毛坯尺寸 120x60刀具规格工序号工序内容 刀具号 类型 材料 刀尖半径 备注1 车外圆、凹面 T02 90 度外圆车刀 钨钢2 中间孔底孔 T03 20 钻头 高速钢 10mm3 中间孔扩孔 T04 内孔车刀 钨钢4 腰槽 T05 键槽铣刀 硬质合金5 六角方 T06 立铣刀 硬质合金6 沉头孔 T07 14 平钻头 高速钢 7mm7 M10 底孔 T08 8.2 钻头 高速钢 4mm8 M8 底孔 T09 6.8 钻头 高速钢 3.5mm编制审核 批准数控加工刀具卡片零件名称 球面座 1 零件图号 HQ-06材料名称 45 毛坯尺寸 60x45刀具规格工序号工序内容 刀具号类型 材料刀尖半径 备注1 端面 T01 端面车刀 钨钢2 车外圆 T02 90 度外圆车刀 钨钢 12.5mm3 中间孔底孔 T03 25 钻头 高速钢4 中间孔扩孔 T04 内孔车刀 钨钢5 内球面弧 T05 内圆 R 车刀 钨钢 5mm7 10 孔 T06 10 钻头 钨钢 5mm8 切槽 T07 锯片铣刀 高速钢编制审核 批准数控加工刀具卡片零件名称 球面座 2 零件图号 HQ-07材料名称 45 毛坯尺寸 60x45刀具规格工序号 工序内容 刀具号类型 材料 刀尖半径 备注1 端面 T01 端面车刀 钨钢2 车外圆 T02 90 度外圆车刀 钨钢3 中间孔底孔 T03 25 钻头 高速钢 12.5mm4 中间孔扩孔 T04 内孔车刀 钨钢5 内球面弧 T05 内圆 R 车刀 钨钢 5mm6 切槽 T07 锯片铣刀 高速钢编制 审核 批准数控加工刀具卡片零件名称 导杆 零件图号 HQ-0
