- 关 键 词：
-
椭圆
caxa
数控
编程
加工
仿真
- 资源描述：
-
!【包含文件如下】【工艺设计类】CAD图纸+word设计说明书.doc【需要咨询购买全套设计请企鹅97666224】.bat
CAXA
任务书.doc
数控机床的特点外文翻译.doc
椭圆件.dwg
椭圆件1.dwg
椭圆件1加工工艺卡片.doc
椭圆件1和件2加工刀具卡片.doc
椭圆件2.dwg
椭圆件2加工工艺卡片.doc
椭圆件数控编程及加工仿真说明书.doc
目录
摘 要 3
Abstract 4
第一章 绪论 5
1.1数控机床的介绍 6
1.1.2 数控技术发展趋势 6
1.1.3数控机床的组成 7
1.1.4 数控加工的介绍 8
1.1.5 数控机床的特点 8
1.1.6 数控机床的分类和特点…………………………………………………..8
1.2. 数控编程 9
1.2.1手工编程 9
1.2.2自动编程 9
第二章 数控加工工艺设计 9
2.1 椭圆件零件的分析 9
2.2 刀具、量具的选择 10
2.3编制加工工艺 10
2.4 手动编制程序 13
第三章 工件的自动编程与仿真加工 15
3.1 CAXA制造工程师的介绍 15
3.1.1实体造型 15
3.1.2 强大的NURBS自由曲面造型 15
3.1.3 灵活的曲面实体复合造型模式 15
3.2 零件造型及加工 16
3.2.1 椭圆件零件的造型 17
3.2.2 件1中间孔铣削加工 18
3.2.3件1中间内凹槽的加工 18
3.2.4 件1铣削中间凸台 20
3.2.5 件1钻4-M10底孔φ8.2 21
3.2.6 件2中间凹槽加工 21
3.2.7四周凹槽的加工 23
3.2.8 件2 4-φ12孔加工 24
总 结 25
参考文献 26
致 谢 27
摘 要
本次设计是对椭圆件的加工工艺规程，这零件是用CAXA制造工程师模拟仿真加工和造型来做的。这次设计主要从数控的加工工艺设计和自动编程与仿真加工两个方面来介绍，对椭圆件的一些加工和手工编程。
关键词：仿真加工，自动编程，手工编程
- 内容简介：
-

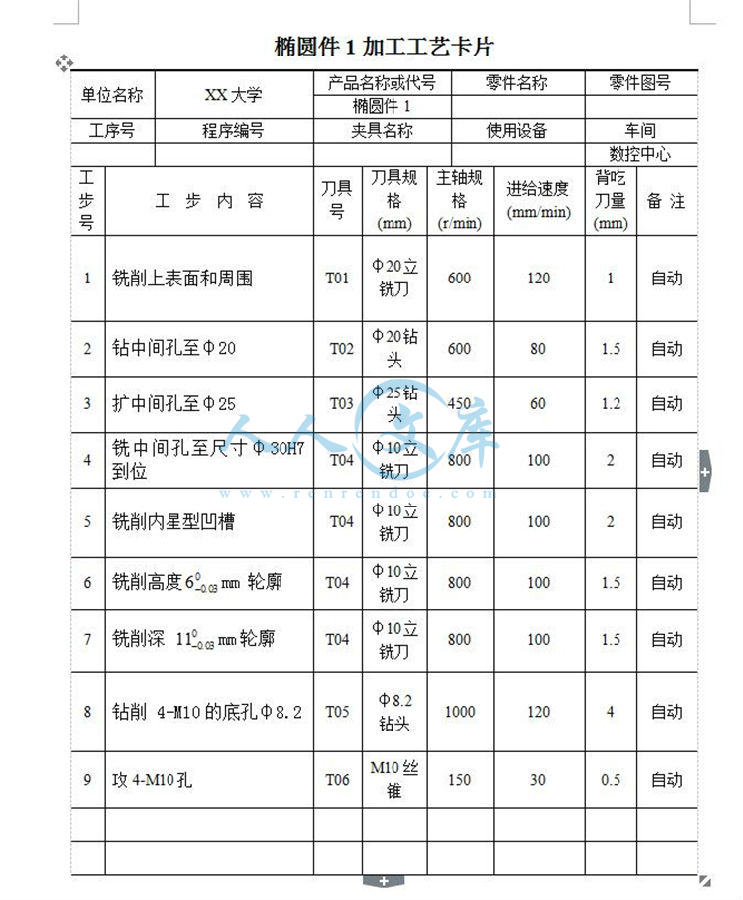

椭圆件 2 加工工艺卡片产品名称或代号 零件名称 零件图号单位名称 XX 大学椭圆件 2工序号 程序编号 夹具名称 使用设备 车间数控中心工步号工 步 内 容 刀具 号刀具规格(mm)主轴规格(r/min)进给速度(mm/min)背吃刀量(mm)备 注1 铣削四周轮廓 T01 20立铣刀 600 100 1.5 自动2 铣中间宽 95 深 6mm 槽 T0210键槽铣刀800 100 1 自动3 铣削中间星型槽深 11mm T0210键槽铣刀800 100 1 自动4 铣削高度 mm 轮廓0.36T03 10立铣刀 800 100 1.5 自动5 铣削周边 2 个腰槽和 2个半圆弧槽 T04 8 键槽铣刀 800 100 1.5 自动6 钻削 4-孔 11.8 T05 11.8钻头 700 120 4 自动7 铰 4-12 孔通 T06 12铰刀 100 20 0.3 自动
