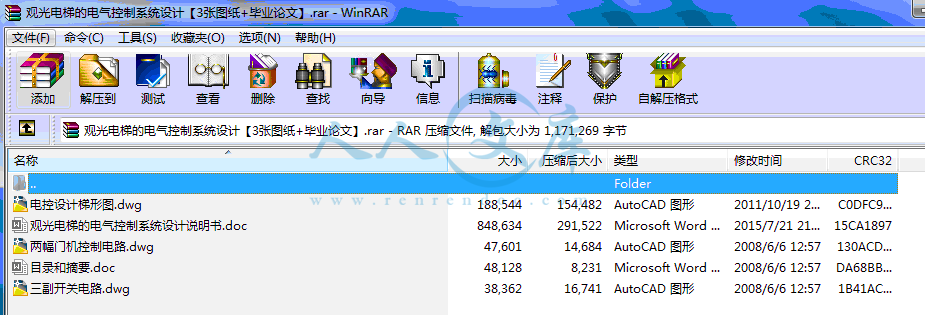

观光电梯的电气控制系统设计【3张图纸+毕业论文】.rar

观光电梯的电气控制系统设计说明书.doc---(点击预览)

目录和摘要.doc---(点击预览)

三副开关电路.dwg

两幅门机控制电路.dwg

电控设计梯形图.dwg

压缩包内文档预览：(预览前20页/共46页)

编号：641820 类型：共享资源大小：474.69KB 格式：RAR 上传时间：2016-04-28 上传人：信达机械Q****3512... IP属地：江苏

39
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 观光电梯电气控制系统观光电梯图纸毕业论文

资源描述：

观光电梯的电气控制系统设计

46页 32000字数+论文说明书+3张CAD图纸【详情如下】

三副开关电路.dwg

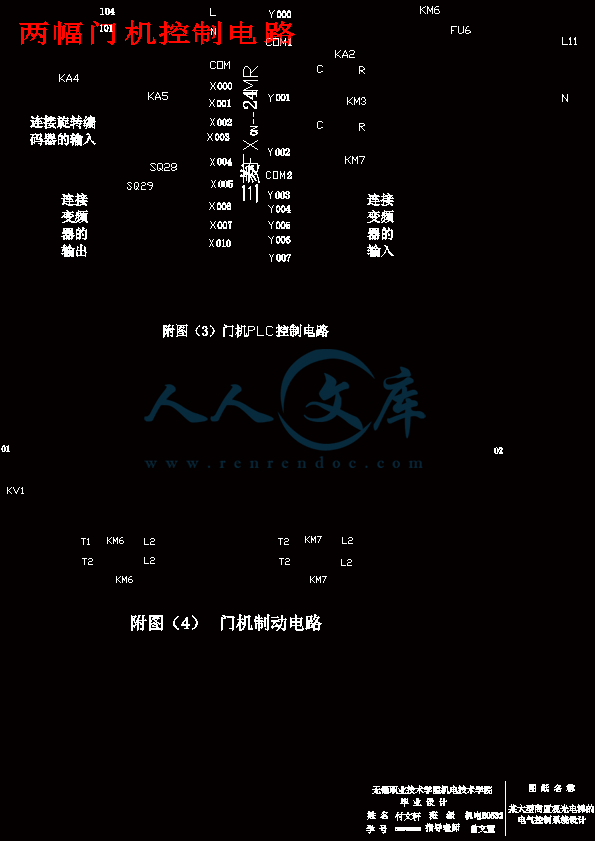

两幅门机控制电路.dwg

电控设计梯形图.dwg

目录和摘要kk.doc

观光电梯的电气控制系统设计说明书.doc





观光电梯的电气控制系统设计

摘要：本设计电梯采用了线性调速的调压调频调速 (VVVF)技术，并且VVVF电梯采用PLC控制，有完善的自检测、自诊断、自保护功能，因而十分安全可靠。而且本电梯是按照理想的电梯运行曲线，通过矢量控制软件对电动机进行精确调节，因而电梯平稳、舒适。另外，本设计采用交流调压调频调速与同规格的传统电梯相比，可节能40%。

本设计还重点研究了电梯门机拖动控制系统的设计，包括两大部分即硬件设计和软件设计，使其运行安全可靠、性能稳定。本设计的门拖动控制系统采用了当前最新的永磁同步伺服系统，这是本设计的重点和创新点。

本设计的研究成果若在实际电梯工程中得到应用，必将取得良好的经济效益和社会效益。

关键词：调压调频调速，可编程控制器（PLC），永磁同步电机，电梯门机

Sightseeing lift the elrctrical control system design

Abstract：The design elevator has adopted the VVVF that varies motors speed linearly.Because the VVVF elevator controlled by PLC has the perfect self-inspection, self-diagnosis,and self-protection, it is perfect safety and very refability.Also the elevator complies with the ideal elevator running curve, and the motor is accurately adjusted by the vector control software, so it is more comfortable. In addition, the VVVF elevator is 40% more power saving than the traditional one.

This design also studies the design of the elevator's door-motor control system, includes two part hardware design and software design, make it a stable and reliable door-motor controlling system. The door-motor control system of this design adopts the newest Permanent Magnet Synchronous Motor, which is a important and newest point.

The research mentioned in this design if applied to the elevator project, will win economic and social benefit well.

KEY WORDS:VVVF，PLC, elevator, Permanent Magnet Synchronous Motor, elevator door-motor

第一章引言 …………………………………………………………………………1

1.1 创新设计 ……………………………………………………………………1

1.2 技术要求 ……………………………………………………………………1

第二章电梯拖动系统方案设计 ………………………………………………………3

2.1 电梯门拖动系统方案的创新性设计…………………………………………3

2.1.1 电梯门机系统简介……………………………………………………3

2.1.2 电梯门拖动系统方案设计……………………………………………4

2.2 电梯主拖动系统方案设计……………………………………………………10

2.2.1　单、双速交流电动机拖动系统………………………………………10

2.2.2　交流电动机定子调压调速拖动系统…………………………………10

2.2.3 直流发电机-电动机可控硅励磁拖动系统…………………………10

2.2.4 可控硅直接供电拖动系统……………………………………………11

2.2.5 VVVF变频变压调速拖动系统………………………………………11

第三章电梯控制系统方案设计………………………………………………………13

3.1 PLC控制系统与继电器控制系统的比较…………………………………13

3.2 PLC控制系统与计算机控制系统的比较………………………………15

3.3 电梯控制系统方案设计…………………………………………………16

第四章控制系统框图的设计…………………………………………………………17

4.1 电梯控制系统原理框图设计………………………………………………17

4.2 电梯控制系统硬件结构框图设计…………………………………………17

第五章主要器件的选择………………………………………………………………18

5.1 门拖动主要元器件的重点选择…………………………………………18

5.1.1 永磁同步伺服系统的重点选择……………………………………18

5.1.2 变频器的选择……………………………………………………21

5.1.3 旋转编码器的选择…………………………………………………21

5.1.4 可编程控制器的选择………………………………………………21

5.2 主拖动主要元器件的选择…………………………………………………22

5.2.1 曳引电动机的选择…………………………………………………22

5.2.2 主拖动变频器的选择………………………………………………22

5.2.3 旋转编码器的选择…………………………………………………24

5.2.4 光电开关的选择……………………………………………………25

5.2.5 可编程控制器的选择………………………………………………26

5.3 其他元器件的选择…………………………………………………………26

5.3.1 交流接触器的选择…………………………………………………26

5.3.2 电梯空调的选择…………………………………………………27

5.3.3 红外光幕的选择……………………………………………………28

5.3.4 语音报站钟的选择……………………………………………30

第六章硬件设计 ……………………………………………………………………32

6.1 门拖动I/O接口电路设计…………………………………………………32

6.2 主拖动I/O接口电路设计…………………………………………………32

第七章系统软件设计…………………………………………………………………34

7.1 门拖动控制系统软件设计…………………………………………………34

7.1.1 门拖动控制系统原理………………………………………………34

7.1.2 门拖动控制系统软件设计…………………………………………34

7.1.3 软件调试…………………………………………………………35

7.1.4 小结………………………………………………………………35

7.2 主拖动控制系统软件设计…………………………………………………35

7.2.1 主拖动控制系统原理………………………………………………35

7.2.2 主拖动控制系统软件设计…………………………………………36

7.2.3 程序设计说明……………………………………………………37

第八章总结……………………………………………………………………………41

参考文献……………………………………………………………………42

致谢 ……………………………………………………………………………………43

第一章引言

舒适的电梯系统应该有较短的候梯时间，门运行快捷、安静，使乘客不会觉得候梯和运行时间过长，因此，高效的电梯应该有一个良好的门机驱动系统。基于以上考虑，本设计将重点研究门控系统，计划采用目前最先进的永磁同步门控系统。

观光电梯井道和轿箱一般为太阳直射，热量在井道内聚集，在夏季温度较高时，电梯内温度远远高于人的舒适温度。在观光电梯内安装空调是必然的选择，这也是本设计人性化设计之一。

本观光电梯为某大型商厦设计，周围环境嘈杂，计划安装语音到站钟，用于中（英）文报上行、下行、超载等语音，为乘客提供优美的到站提示音，体现个性化设计。另外，为安全考虑，还应设计好入口安全保护系统，计划安装红外线光幕式保护装置，以保证乘客安全

1.1 创新设计：

（1）永磁同步门控系统：目前最先进的门控系统，充分体现了本观光电梯的高档性。

（2）入口安全保护：将安装红外线光幕式保护装置，以提高安全可靠性。

（3）电梯专用空调：观光电梯内安装空调，满足人性化设计要求。

（4）语音到站钟：在嘈杂的商厦中，大功率语音报站钟是个性化的设计体现

本设计的电梯要求为某大型商场的观光电梯(panoramic lift;observation lift)。因为乘客一般希望在轿内多逗留片刻，以观赏轿外风景，所以不要求高运行速度，以低于同类客梯的速度为宜，故可v=1m/s。楼层数为10层；额定载重量为800kg。

1.2 技术要求：

1、电梯停止运行后，经预定时间自动关闭通风装置和空调。

2、考虑商场嘈杂，人性化的设计语音到站钟。

3、入口安全保护。

为保证乘客安全，应设有入口安全保护，例如安装红外线光幕式保护装置。

4、防超载装置。

当电梯载重量超过额定载重量时，电梯停止运行并将门开启，同时警告铃响起警示，直到乘客疏散到额定范围后继续运行。

5、超速保护系统。

当电梯下降运行，速度超过额定速度1.3倍时，便自动切断控制电源，超过额定速度1.4倍时，限速器――安全钳动作，防止轿厢继续下滑，可靠地制停。

6、轿内指令的登记与清除。

7、轿外召唤的登记与清除。

有司机状态下，厅外召唤不参与选向而由司机控制。无司机状态下，轿内指令具有优先权，即电梯停靠后，从电梯自动开门开始到自动关门结束前，轿内指令优先与召唤信号。这段时间内，召唤信号不参与选向控制。

8、自动开关门

电梯到达预定层并停靠后应自动将门打开。电梯未平层后运行时，开门按钮和关门按钮均不起作用。有专职司机状态下，按下关门按钮，关门后自动运行；无专职司机状态下，延时后自动运行。

9、楼层指示。电梯运行层显示为数字显示。

10、自动选向

电梯应根据所处楼层和轿内指令确定的目的楼层（无司机状态还应包括召唤信号

确定的目的楼层）自动的选择运行方向。实现顺向截车和最远层站的反向截车。

11、自动运行。运行过程中的加速、减速等速度变化应该自动进行。换层、平层等位置控制应该采用较、先进的相对计数方式。

12、应具有各种相应的安全保护以及报警、照明等功能。如电梯具有消防运行控制，具有超载不开电梯功能，具有防夹人功能等。

13、电梯运行状态由三挡位钥匙开关实现。电梯运行状态由司机，无司机和检修三种状态组成。检修状态时，点动控制开门，电梯慢速点动上下，以利于维修。

14、在电梯轿厢运行过程中，轿厢上升（后下降）途中，任何方向下降（或上升）的外呼梯信号均不响应，但如果某反向外呼梯信号前方再无其他内、外呼梯信号时，则电梯响应应该外呼梯信号。

15、电梯应当具有最远反向外呼梯响应功能。如，在电梯轿厢在一楼，而同时有二层向下外呼梯信号。

16、设置停电时电梯就近平层和开门装置。

第二章电梯的电力拖动系统方案设计

电力拖动系统是电梯的动力来源，它驱动电梯部件完成相应的运动。在电梯中主要有如下两个运动：轿厢的升降运动，轿门及厅门的开关运动。轿厢的运动由曳引电动机产生动力，经曳引传动系统进行减速、改变运动形式（将旋转运动改变为直线运动）来实现驱动，其功率在几千瓦到几十千瓦，是电梯的主驱动。轿门及厅门的开与关则由开门电动机产生动力，经开门机构进行减速、改变运动形式来实现驱动，其驱动功率较小（通常在200W以下），是电梯的辅助驱动。本部分内容主要是电梯的电力拖动系统方案设计。

第八章总结

本设计电梯主拖动控制系统采用PLC控制，有完善的自检测、自诊断、自保护功能，因而十分安全可靠。而且本电梯是按照理想的电梯运行曲线，通过矢量控制软件对电动机进行精确调节，因而电梯平稳、舒适。另外，本设计采用交流调压调频调速与同规格的传统电梯相比，可节能40%。

通过对本课题的毕业设计，培养了我们综合运用所学的基础理论、专业知识和基本技能，提高分析与解决实际问题的能力，完成基本工程训练和初步培养从事科学研究能力的重要环节；在毕业设计中注重培养查阅资料、方案论证、专业数据获取及分析解决问题的能力，不仅如此，基于这次的毕业设计，不仅让我巩固了所学的专业知识，而且还让我学到了很多关于机电一体化的很多经验，在搜集各种材料的同时，亦得到了不少关于本专业在社会实践中的重要发挥，这次的毕业设计重在培养我们独立设计，独立完成任务的能力，发挥专业学习的优势，提高我们的创新设计的能力。因此，通过这次的设计后，我的能力又得到了更一层次的提高，这次的设计是重在观光电梯的新形式创新，在此基础上用PLC设计增加了不少新的成分，相信本课题的设计对我以后的生活和学习一定有着重要的意义。
