单级直齿轮减速器设计【F=2350,V=1.5,D=300】

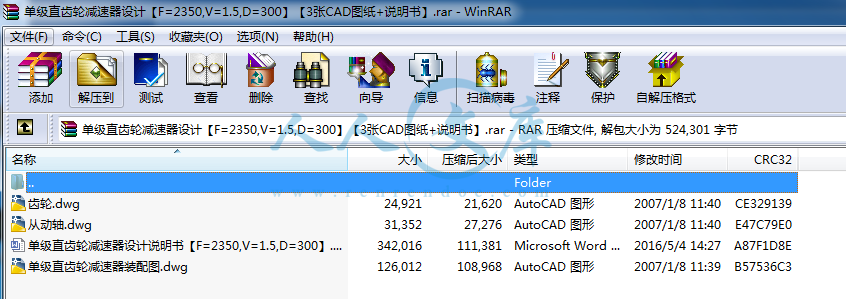

13页 5800字数+论文说明书+3张CAD图纸【详情如下】
从动轴.dwg

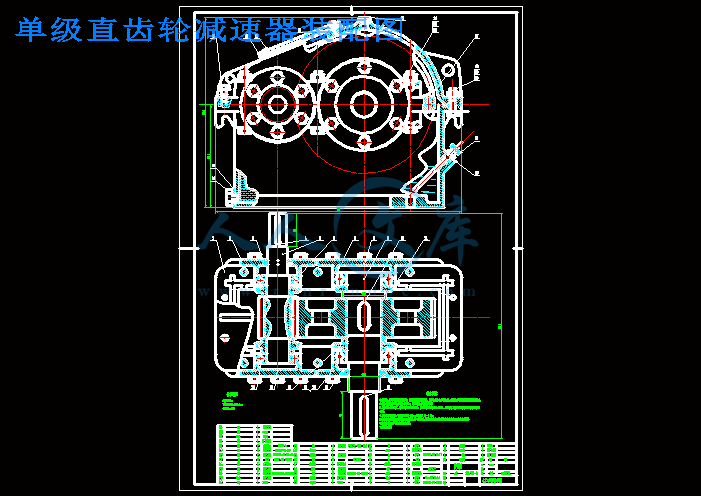

单级直齿轮减速器装配图.dwg
单级直齿轮减速器设计说明书【F=2350,V=1.5,D=300】.doc
齿轮.dwg




设 计 说 明 书
一、前 言
(—)课程设计的目的(参照第1页)
机械零件课程设计是学生学习《机械技术》(上、下)课程后进行的一项综合训练,其主要目的是通过课程设计使学生巩固、加深在机械技术课程中所学到的知识,提高学生综合运用这些知识去分析和解决问题的能力。同时学习机械设计的一般方法,了解和掌握常用机械零部件、机械传动装置或简单机械的设计方法与步骤,为今后学习专业技术知识打下必要的基础。
(二)传动方案的分析(参照第10页)
机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要,是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外,还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。
本设计中原动机为电动机,工作机为皮带输送机。传动方案采用了两级传动,第一级传动为带传动,第二级传动为单级直齿圆柱齿轮减速器。
带传动承载能力较低.在传递相同转矩时,结构尺寸较其他形式大,但有过载保护的优点,还可缓和冲击和振动,故布置在传动的高速级,以降低传递的转矩,减小带传动的结构尺寸。
齿轮传动的传动效率高,适用的功率和速度范围广,使用寿命较长,是现代机器中应用最为广泛的机构之—。本设计采用的是单级直齿轮传动(说明直齿轮传动的优缺点)。
说明减速器的结构特点、材料选择和应用场合(如本设计中减速器的箱体采用水平剖分式结构,用HT200灰铸铁铸造而成)。
设计说明书
二、传动系统的参数设计
已知输送带的有效拉力Fw=2350,输送带的速度Vw=1.5,滚筒直径D=300。连续工作,载荷平稳、单向运转。
1)选择合适的电动机;2)计算传动装置的总传动比,分配各级传动比;3)计算传动装置的运动参数和动力参数。
解:1、选择电动机
(1)选择电动机类型:按工作要求和条件选取Y系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。
(2)选择电动机容量
工作机所需功率: ,其中带式输送机效率ηw=0.94。
电动机输出功率: 其中η为电动机至滚筒、主动轴传动装置的总效率,包括V带传动效率ηb、一对齿轮传动效率ηg、两对滚动轴承效率ηr2、及联轴器效率ηc,值
计算如下:η=ηb ηg ηr 2ηc=0.90
由表10—1(134页)查得各效率值,代入公式计算出效率及电机输出功率。使电动机的额定功率Pm=(1~1.3)Po,由表10—110(223页)查得电动机的额定功率Pm=5.5。
(3)选择电动机的转速
计算滚筒的转速: 95.49
根据表3—1确定传动比的范围:取V带传动比ib=2~4,单级齿轮传动比ig=3~5,则总传动比的范围:i=(2X3)~(4X5)=6~20。
电动机的转速范围为n′=inw(6~20)nw=592.94~1909.8
在这个范围内电动机的同步转速有1000r/min和1500r/min,综合考虑电动机和传动装置的情况,同时也要降低电动机的重量和成本,最终可确定同步转速为1000,根据同步转速确定电动机的型号为Y132M2-6,满载转速960。(223页)
