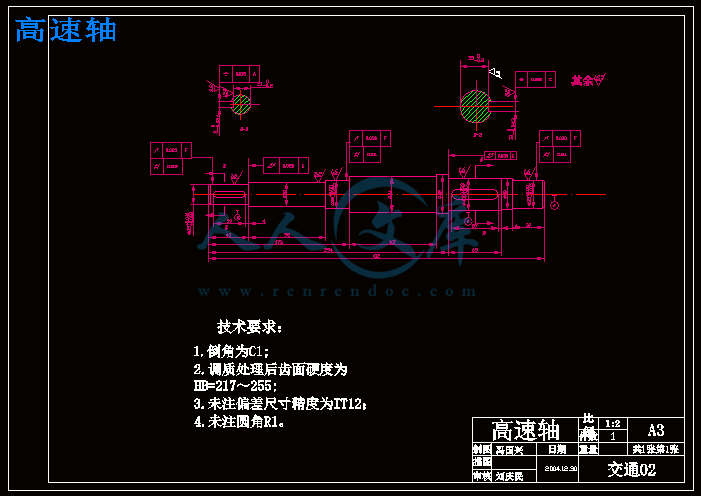

高速轴.dwg

高速齿轮.dwg

压缩包内文档预览：(预览前20页/共29页)

编号：644432 类型：共享资源大小：862.66KB 格式：RAR 上传时间：2016-05-05 上传人：信达机械Q****3512... IP属地：江苏

35
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 二级圆柱斜齿轮减速器设计传动二级圆柱斜齿轮减速器 cad 图纸说明书斜齿轮减速器

资源描述：

二级圆柱斜齿轮减速器设计【V带传动】【F=3.2,V=1.4,D=400】

29页 7400字数+论文说明书+10张CAD图纸【详情如下】

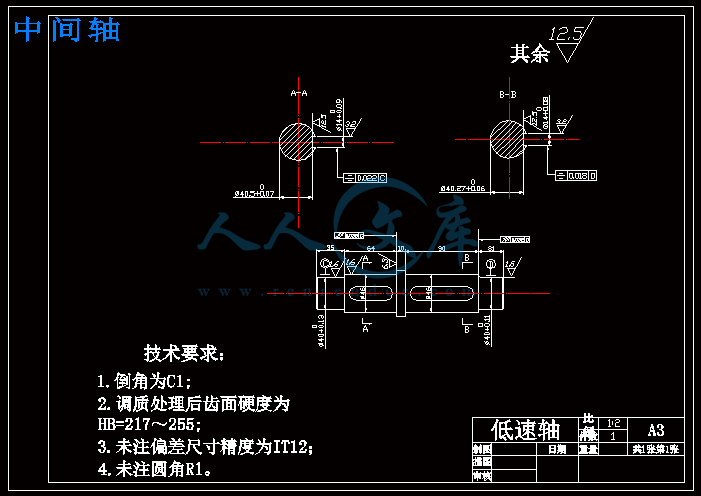

中间轴.dwg

中间轴大齿轮.dwg

中间轴小齿轮.dwg

二级圆柱斜齿轮减速器装配图.dwg

二级圆柱斜齿轮减速器设计说明书【V带传动】.doc

低速轴.dwg

低速轴大齿轮.dwg

低速齿轮.dwg

电机.dwg

高速轴.dwg

高速齿轮.dwg












一课程设计书 2

二设计要求 2

三设计步骤 2

1. 传动装置总体设计方案 3

2. 电动机的选择 4

3. 确定传动装置的总传动比和分配传动比 5

4. 计算传动装置的运动和动力参数 5

6. 齿轮的设计 8

7. 滚动轴承和传动轴的设计 19

8. 键联接设计 26

9. 箱体结构的设计 27

10.润滑密封设计 30

11.联轴器设计 30

四设计小结 31

五参考资料 32

一. 课程设计书

设计课题:

设计一用于带式运输机上的两级齿轮减速器.运输机连续单向运转,载荷有轻微冲击，工作环境多尘，通风良好,空载起动,卷筒效率为0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限10年(300天/年),三班制工作,滚筒转速容许速度误差为5%,车间有三相交流,电压380/220V。

参数:

皮带有效拉力F（KN） 3.2

皮带运行速度V（m/s） 1.4

滚筒直径D（mm） 400

二. 设计要求

1.减速器装配图1张(0号)。

2.零件工作图2-3张(A2)。

3.设计计算说明书1份。

三. 设计步骤

1. 传动装置总体设计方案

2. 电动机的选择

3. 确定传动装置的总传动比和分配传动比

4. 计算传动装置的运动和动力参数

5. 齿轮的设计

6. 滚动轴承和传动轴的设计

7. 键联接设计

8. 箱体结构设计

9. 润滑密封设计

10. 联轴器设计

1.传动装置总体设计方案:

1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，

要求轴有较大的刚度。

3. 确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。

其传动方案如下：

初步确定传动系统总体方案如:传动装置总体设计图所示。

选择V带传动和二级圆柱斜齿轮减速器。

传动装置的总效率

为V带的传动效率, 为轴承的效率，

为对齿轮传动的效率，（齿轮为7级精度，油脂润滑）

为联轴器的效率，为滚筒的效率

因是薄壁防护罩,采用开式效率计算。

取 =0.96 =0.98 =0.95 =0.99 =0.96

＝0.96× × ×0.99×0.96＝0.760；

2.电动机的选择

电动机所需工作功率为： P ＝P/η ＝3200×1.4/1000×0.760＝3.40kW

滚筒轴工作转速为n＝ = =66.88r/min，

经查表按推荐的传动比合理范围，V带传动的传动比i ＝2～4，二级圆柱斜齿轮减速器传动比i ＝8～40，

则总传动比合理范围为i ＝16～160，电动机转速的可选范围为n ＝i ×n＝（16～160）×66.88＝1070.08～10700.8r/min

综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比，

选定型号为Y112M—4的三相异步电动机，额定功率为4.0

额定电流8.8A，满载转速 1440 r/min，同步转速1500r/min。四. 设计小结

这次关于带式运输机上的两级展开式圆柱斜齿轮减速器的课程设计是我们真正理论联系实际、深入了解设计概念和设计过程的实践考验，对于提高我们机械设计的综合素质大有用处。通过二个星期的设计实践，使我对机械设计有了更多的了解和认识.为我们以后的工作打下了坚实的基础.

1. 机械设计是机械工业的基础,是一门综合性相当强的技术课程，它融《机械原理》、《机械设计》、《理论力学》、《材料力学》、《公差与配合》、《CAD实用软件》、《机械工程材料》、《机械设计手册》等于一体。

2. 这次的课程设计,对于培养我们理论联系实际的设计思想;训练综合运用机械设计和有关先修课程的理论,结合生产实际反系和解决工程实际问题的能力;巩固、加深和扩展有关机械设计方面的知识等方面有重要的作用。

3. 在这次的课程设计过程中,综合运用先修课程中所学的有关知识与技能,结合各个教学实践环节进行机械课程的设计,一方面,逐步提高了我们的理论水平、构思能力、工程洞察力和判断力,特别是提高了分析问题和解决问题的能力,为我们以后对专业产品和设备的设计打下了宽广而坚实的基础。

4. 本次设计得到了指导老师的细心帮助和支持。衷心的感谢老师的指导和帮助.

5. 设计中还存在不少错误和缺点，需要继续努力学习和掌握有关机械设计的知识，继续培养设计习惯和思维从而提高设计实践操作能力。

五. 参考资料:

1.《机械设计》

西北工业大学机械原理及机械零件教研室编著。高等教育出版社

2.《机械原理》

西北工业大学机械原理及机械零件教研室编著。高等教育出版社

3.《现代工程图学教程》湖北科学技术出版社。

2002年8月版

4.《机械零件设计手册》国防工业出版社

1986年12月版

5.《机械设计手册》机械工业出版社

2004年9月第三版

6.《实用轴承手册》辽宁科学技术出版社

2001年10月版

7.《机械课程设计指导书》第二版

其他有关数据见装配图的明细表和手册中的有关数据。
