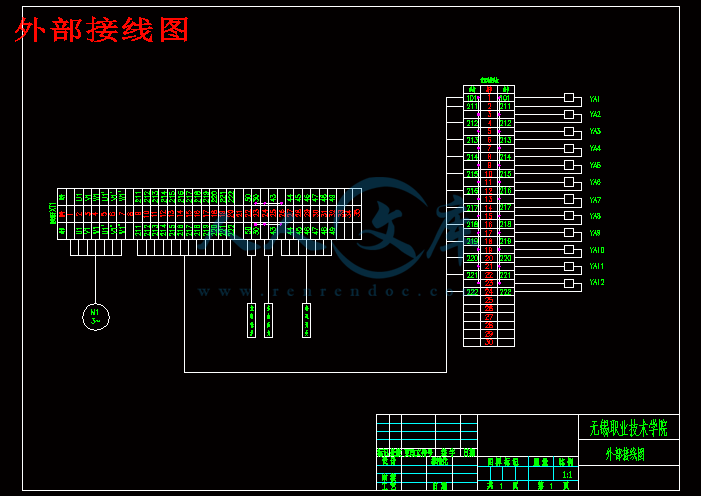

外部接线图.dwg

布置图.dwg

控制台.dwg

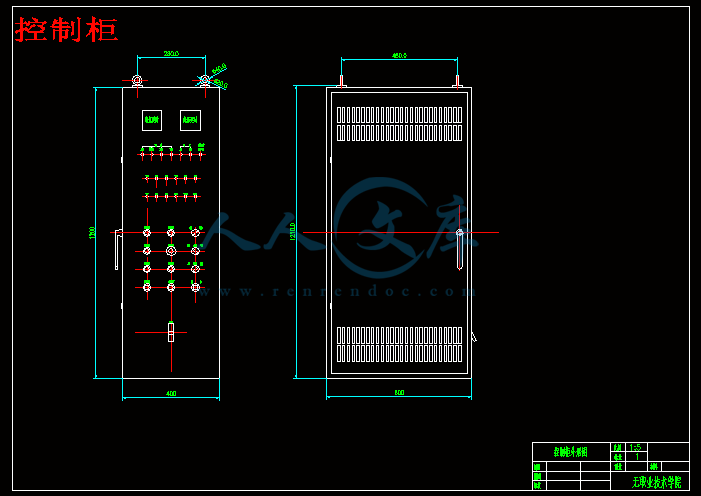

控制柜.dwg

摘要和目录.doc

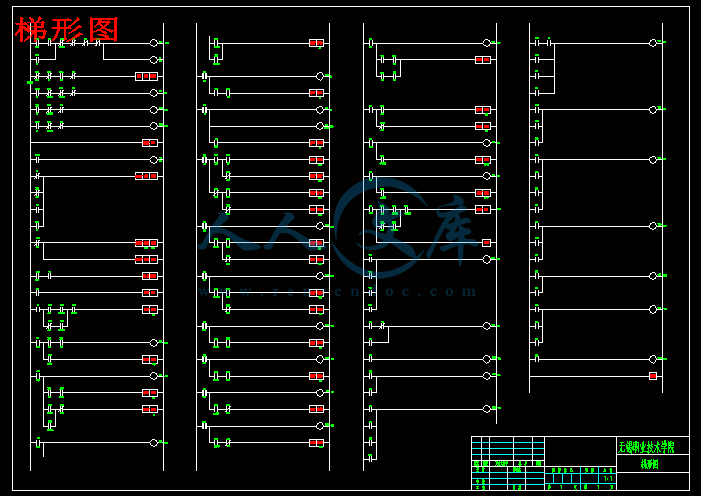

梯形图.dwg

电气原理图.dwg

金属粉末成型液压机PLC设计说明书.doc

金属粉末成型液压机PLC设计调研报告.doc

金属粉末成型液压机的PLC设计

摘要:金属粉末成型液压机由主机及控制机构两大部分组成。液压机主机部分包括机身、主缸、顶出缸及充液装置等。 动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。本文讨论如何用PLC控制动力机构，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。

关键词：主缸、顶出缸、PLC、泵、油缸、液压阀。

目录

第一章  引言……………………………………………………………………  1

第二章  总体规划…………………………………………………………………2

第三章  设计参数………………………………………………………………  3

第四章  输入设备的选择…………………………………………………………4

第五章  电气柜的选择…………………………………………………………  5

第六章  PLC的设计……………………………………………………………   6

6.1 PLC的选择…………………………………………………………………   6

6.2现场器件与PLC内部等效继电器地址编号对照表………………………… 6

6.3 工作流程与动作顺序表……………………………………………………… 7

6.4 PLC与现场器件的连接图…………………………………………………… 9

6.5 PLC程序的设计……………………………………………………………   9

6.6 指令程序……………………………………………………………………  19

第七章  PLC通信……………………………………………………………     27

⒎1通信协议……………………………………………………………………   27

⒎2利用VB的MSComm控件编程实现PC与PLC 通信………………………   28

第八章  结论…………………………………………………………………    31

致谢………………………………………………………………………………   32

参考文献…………………………………………………………………………   33

金属粉末成型液压机，主要适用以结构件为主的粉末冶金，机械零件的生产，此液压机有独立的液压和电器系统，具有浮动压制，使制品成型密度得到有效控制，保护性脱模和一般性脱模两种脱模方式可供选择，电气控制采用PLC可编程控制器，液压系统采用先进的插装集成阀，保证液压机连续，频繁的稳定工作。配有油液冷却装置。采用按钮集中控制，同时装有机械限位装置，从而保证制品的一致性。

由于继电器接触器控制是采用固定接线的硬件实现逻辑。如果生产任务或生产工艺发生变化，就必须重新设计，改变硬件结构，这样造成时间和资金的浪费。另外，大型控制系统用继电器接触控制，使用继电器数量多，控制系统体积大，耗电多，且继电器触点为机械触点，工作频率低，在频繁动作情况下寿命较短，造成系统故障，系统的可靠性差。而PLC控制能改善继电器控制器上述的不足, PLC是以微处理器为基础，综合了计算机技术、半导体技术、自动控制技术、数字技术和网络通信技术.PLC以其可靠性高、灵活性强、使用方便的优势，迅速占领了工业控制领域。从运动控制到过程控制，PLC可靠性高，抗干扰能力强,通用性强，控制程序可变，使用方便,功能强，适应面广,编程简单，容易掌握;体积小、重量轻、功耗低、维护方便,减少了控制系统的设计及施工的工作量等特点,所以设计时我们采用PLC能集中且较方便地控制.

第二章  总体规划

金属粉末成型液压机主要有两大系统组成：一、液压系统；二、电气系统。液压系统由泵、阀、油缸、油箱和管路等组成，借助于电气系统的控制，可驱动滑块及顶出缸活塞完成点动和半自动循环等规定的工艺动作。

本设计主要是电气系统的设计，任务是按照液压系统规定的动作图表驱动电机、选择规定的工作方式，使有关电磁铁在PLC以完成点动和半自动循环指定的工艺动作。

先启动电机，按下SB6，X005置1，辅助继电器M12得电驱动液压阀YA1、YA2、YA 6、YA9动作，滑块回程，放手手动作即停。打开光电保护，按下SB5，X004置1，辅助继电器 M11得电驱动液压阀压YA1、YA4、YA5动作，滑块慢下，放手动作则停止。同理，按下SB7，辅助继电器M13得电驱动液压阀YA1、YA8、YA11动作，顶缸顶出，放手动作即停止。按下SB8，辅助继电器M14得电驱动液压阀YA1、YA7动作，顶缸退回，放手动作即停止。

第八章  总结

粉末制品液压机是经济型的粉末制品成型设备，具有“手工加料、浮动压制、拉下脱模”或“自动加料、浮动压制、拉下脱模”双重工作性能机器由PLC控制，按钮集中控制同时装有限位装置，从而保证制品的一致性。其压制力、压制行程均可根据工艺需要进行调整。机器主机采用四柱式结构，具有结构简单，主要功能齐全、辅助功能可增减的优点，价格合理，在粉末冶金等应用干压成型工艺的行业有推广普及价值。

我们也知道一个自动化设备或系统都是由机械组成部件和控制系统组成，有个稳定、可靠、安全、经济的控制系统是衡量一台设备好坏的重要因素。

在工业自动化领域，可编程控制器(PLC) 作为自动控制以成为大多数自动化系统的设备基础，同时也给工业控制带来前所未有的非凡变化。使用PLC的工业控制系统与传统的用继电器的工业控制系统相比，在操作、控制、效率和精度等各个方面都具有无法比拟的优点。虽然在工业控制系统中所使用的继电器控制设备不会被完全淘汰，但是由于P LC的出现已经改变了工业控制设计者的设计思想。

随着科学技术的发展，电气控制技术在各领域，特别在机电控制领域取得了长足的发展，也得到了越来越多的应用。可编程控制器（PLC）的应用使电气控制技术发生了根本的变化。
