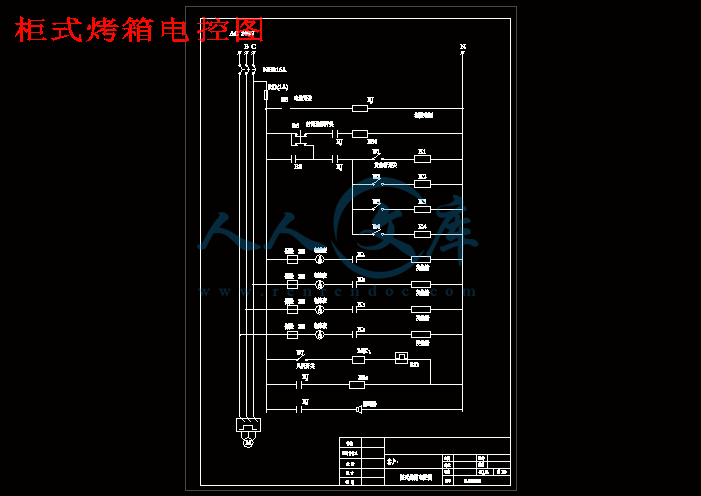

柜式烤炉 设计图 cad 电控图 柜式烤炉电控图

资源描述：

内容简介：

烤炉操作说明书 一 操作步骤 1、 把控制柜内的电源空气开关合上，此时电源指示灯亮。 2、 根据生产要求，在温控器，时间继电器上设定好工作温度与保温时间。 3、 按风机启动按扭，热风运风风机开始运行。 4、 把加热选择开关打到 置，运行指示灯亮，处于加热状态，当炉内温度末达到设定温度时，发热管开始加热。 5、 当炉内温度达到设定温度时，加热停止，当炉内温度下降低于设定温度时，发热管又开始加热，如此反复，使炉内温度保持不变，处于保温状态，这时可把工件放入烤炉中进行烘烤。 6、 如果不需要进行自动保温计时，可将保温计时选择开关打到置，当认 为工件已烤好，即可取出工件，进行下一批工件烘烤。 7、 如果需要进行自动保温计时，可将保温计时开关打到 置，当炉内温度再次达到设定温度时，保温计时开始，当保温时间到时，加热停止，加热指示灯熄灭，闪光蜂鸣器报警，提醒需要取出工件。 8、 将保温计时开关打到 置，蜂鸣器报警停止。加热指示灯亮，烤炉处于加热状态。这时可把工件取出，进行下一批工件烘烤，再将保温计时开关打到 置，保温计时又重新开始。 注： A、风机和加热联锁，只有在风机运行时才能启动加热。 B、保温开始温度可根据生产调节，例如：当温控器设定温 度是 150 度时。把报警 参数 为 （出厂 已设定好，用户不需再设定），当炉内温度大于等于 148 度 （ 15048）时，保温开始。 C、如把报警 参数 为 ，当炉内温度大于 等于 149 度时，保温开始。如把报警 参数 为 1 时，当炉内温度大于等于 151 度时，保温开始。如把报 警 参数 为 0 时，当炉内温度大于等于 150 度时，保温开始。 二、温控器的温度设定 1、 按温控器操作面板上的 或 键，向上或向下设定工艺温度；当达到所需的温度时，停止按键， 数秒后设定温度停止闪烁，表示温度设定好。 2、 快捷设定温度，可用 键 配合 键或 键达到迅速设定温度。 3、 其它参数设定详见温控器说明书 4、 出厂变更参数 参数 变更设定 原厂设定 备注 偏差上限 0 作类型 1 三、技术参数 1、 总功率 3 380V 、 温控器 220 1 只 3、 时间继电器 220 1 只 4、 电发热管 8 每支 2220V，共 4 支 5、 风机 380V 4P 14501 台 四、易损件清单 1、 交流接触器 20V 2、 交流接触器 20V 3、 热继电器 、 温控器 220 、 时间继电器 220 、 闪光蜂鸣器 220V 25 上海二工 7、 选择开关 25 8、 按钮开关 25 9、 不锈钢发热管 220V 2
