离合器（DS395）的设计【10张CAD图纸+毕业论文】

离合器(DS395)的设计

22页 13000字数+论文说明书+10张CAD图纸【详情如下】

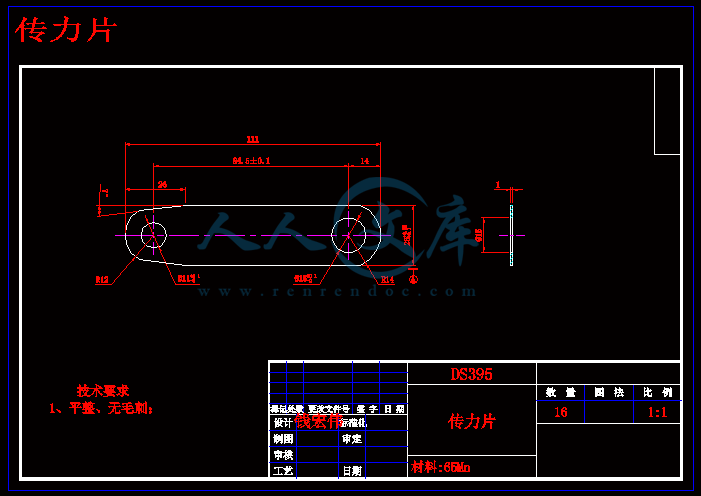

传力片.dwg

压盘.dwg

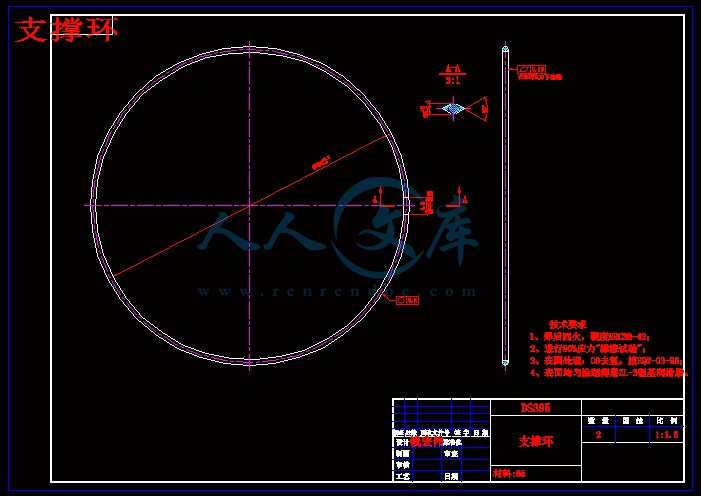

支撑环.dwg

盖.dwg

离合器(DS395)的设计说明书.doc

离合器(DS395)装配图.dwg

膜片弹簧.dwg

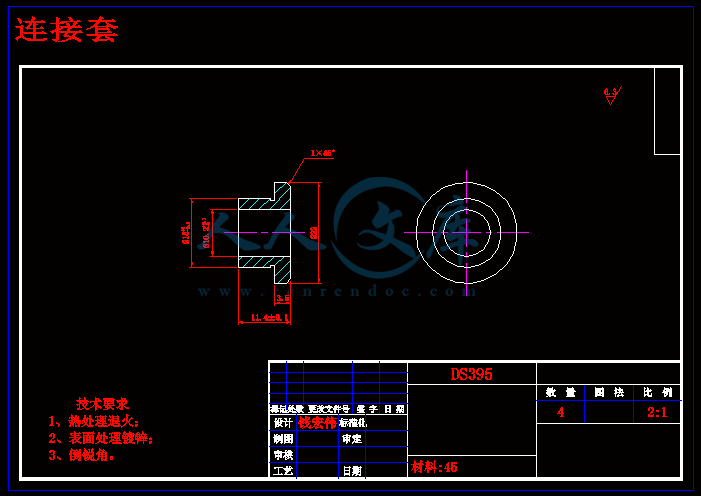

连接套.dwg

连接座.dwg

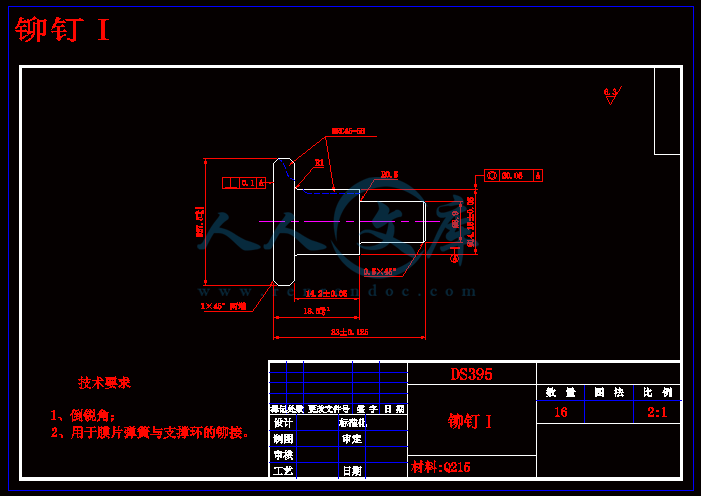

铆钉Ⅰ.dwg

铆钉Ⅱ.dwg

离合器(DS 395)的设计

摘要

本文介绍了汽车离合器的发展过程及其在汽车工业上的应用, 多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式摩擦力离合器,因为它具有从动部分转动惯量小,散热性好,结构简单,调整方便,尺寸紧凑,分离彻底等优点,而且由于在结构上采取一定措施,已能做到接合平顺,因此现在广泛用于大,中,小各类车型中。

如今单片干式摩擦离合器在结构设计方面相当完善.采用具有轴向弹性的从动盘,提高了离合器的接合平顺性.离合器从动盘总成中装有扭矩减震器,防止了传动系统的扭转共振,减少了传动系噪声和动载荷。

随着人们对汽车舒适性能要求的提高,离合器已在原有基础上得到不断的改善,乘用车上越来越多地采用具有双质量飞轮的扭矩减震器,能更有效地降低传动系的噪音。

    阐述了离合器(DS 395)的摩擦传动机构设计, 压盘设计, 离合器盖设计的步骤。又分析了离合器常见的故障对离合器的影响，以及常见故障排除的一般方法。

关键词:   摩擦传动机构  压盘  离合器盖  常见故障排除

Coupling (DS 395) design

Abstract

This article introduced the automobile clutch developing process andits in the automobile industry application, in many years experienceand the technical improvement causes the people gradually to tend tothe first choice list type friction force coupling, because ithas the driven partial rotations inertia young, radiation good,structure simple, adjustment convenient, size compact, separationthorough and so on merit, moreover because takes the certain measurein the structure, has been able to achieve the joint to be smooth,therefore the present widely uses in a big way, center, in small eachkind of vehicle type.

Now the list type friction clutch quite consummates in thestructural design aspect Uses has axial elastic enhancedthe coupling joint smoothness Clutch driven disk always becomes theChinese dress to have the torque shock absorber, had prevented thetransmission system reverse resonated, reduced the noise andmoves the load.

Along with the people to the automobile comfortable performancerequirement enhancement, the coupling had the unceasing improvement inthe original foundation, while more and more many uses with thevehicle on has the double quality flywheel the torque shock absorber,can effectively reduce noise.

Elaborated coupling (DS 395) the friction drive organization design,presses the plate design, design step. Also has analyzedthe coupling common breakdown to the coupling the influence, as wellas common trouble shooting general method.

Key word:  the friction drive organization ; presses plate;

           lid of coupling; common trouble shooting

目  录

摘要…………………………………………………………………………………I

ABSTRACT…………………………………………………………………………II

第一章 引言………………………………………………………………………1

第二章 离合器(DS 395)的设计………………………………………3

2.1摩擦传动机构………………………………………………………3

2.2压盘设计……………………………………………………………4

2.2.1压盘传力方式的选择………………………………………4

2.2.2压盘几何尺寸的确定………………………………………5

2.2.3传力片的设计及强度校核………………………………5

2.3  离合器盖设计……………………………………………………6

2.3.1  在设计时应特别注意以的问题…………………………6

2.3.2  离合器的分离装置………………………………………6

2.3.3  分离杆的材料与热处理…………………………………8

第三章  摩擦离合器使用维护………………………………………9

3.1  摩擦离合器的概念………………………………………………9

3.2  摩擦离合器应能满足的基本要求………………………………9

3.3  离合器常见的故障………………………………………………9

3.3.1  离合器故障大致的分类…………………………………9

3.3.2  故障原因分析……………………………………………9

3.3.3  离合器打滑的概述………………………………………10

3.3.4  离合器抖动的分析………………………………………11

3.3.5  检查、故障排除和安装…………………………………13

结语………………………………………………………………………………15

参考文献…………………………………………………………………………17

致谢………………………………………………………………………………18

第一章  引言

离合器装在发动机与变速器之间，汽车从启动到行驶的整个过程中，经常需要使用离合器。

    它的作用是使发动机与变速器之间能逐渐接合，从而保证汽车平稳起步；暂时切断发动机与变速器之间的联系，以便于换档和减少换档时的冲击；当汽车紧急制动时能起分离作用，防止变速器等传动系统过载，起到一定的保护作用。

    离合器类似开关，接合或断离动力传递作用，因此，任何形式的汽车都有离合装置，只是形式不同而已。

    自动变速器的液力变扭器已经具有离合作用，而手动变速器的离合器主要是采用摩擦形式，并独立成为一种装置，有自己的控制系统。

    因此，普通手动变速器汽车都有离合器踏板装置，安装在驾车者座椅地面前左端。本文内容主要阐述手动变速器轿车上的摩擦片式离合器及其控制形式。

    轿车采用膜片离合器，它由主动部分（由壳体、膜片弹簧、压盘等组成的整体并用螺钉固定在发动机飞轮上），被动部分（由摩擦片与从动盘组成）和操纵部分组成。

    被动部分装在飞轮与压盘之间，通过滑动花键套在变速器的输入轴上。在膜片弹簧的弹力作用下，从动盘、压盘与飞轮夹紧，发动机工作时，飞轮和压盘通过它们与摩擦片之间的摩擦带动从动盘一起旋转，将扭矩传递给变速器主动轴。当驾车者踩下离合器踏板，操纵部分的分离叉将分离轴承推向前，推动膜片弹簧下端，使膜片弹簧上端绕支点转动并拉动压盘向后移动，解除了压盘与摩擦片之间的压紧力，发动机只能带动主动部分旋转，无法将扭矩传递给变速器。当驾车者松开离合器踏板，操纵部分将分离轴承拉回来，膜片弹簧下端压力解除，恢复原位，压盘在膜片弹簧压力下又向前移动并将摩擦片压紧，发动机又可将扭矩传递至变速器。

    摩擦片上还均匀分布了若干只横置的螺旋小弹簧，用于减少离合时的冲击和振动。

目前，汽车离合器操纵形式有拉线和液压式两种，轿车多用液压操纵式，它具有噪声小、省力、平稳、布置方便的优点，由总泵、分泵、软管、踏板等组成。当驾车者踩下离合器踏板时，推杆推动总泵活塞使油压增高，通过软管进入分泵，迫使分泵拉杆推动分离叉，将分离轴承推向前；当驾车者松开离合器踏板时，液压解除，分离叉在回位弹簧作用下逐渐退回原位，离合器又处在接合状态。

实际上早在1920年就出现了单片干式离合器,这和前面提到的与发明石棉基的摩擦面片有关.但在那时相当一段时间内,由于技术设计上的缺陷,造成了单片离合器的接合时不

够平顺等问题.第一次世界大战后初期,单片离合器的从动盘金属片上是没有摩擦面片的摩擦面片是帖附在主动轮飞轮和压盘上,弹簧布置在中央,通过杠杆放大后作用在压盘上.后来改用多个直径较小的弹簧(一般至少6个),沿着圆周布置直接压在压盘上,成为现今最为通用的螺旋弹簧布置方法.这种布置在设计上带来了实实在在的好处,使压盘上弹簧的工作压力分布更均匀,并减少了轴向尺寸。

多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式摩擦力离合器,因为它具有从动部分转动惯量小,散热性好,结构简单,调整方便,尺寸紧凑,分离彻底等优点,而且由于在结构上采取一定措施,已能做到接合平顺,因此现在广泛用于大,中,小各类车型中。

如今单片干式摩擦离合器在结构设计方面相当完善.采用具有轴向弹性的从动盘,提高了离合器的接合平顺性.离合器从动盘总成中装有扭矩减震器,防止了传动系统的扭转共振,减少了传动系噪声和动载荷。

随着人们对汽车舒适性能要求的提高,离合器已在原有基础上得到不断的改善,乘用车上越来越多地采用具有双质量飞轮的扭矩减震器,能更有效地降低传动系的噪音。

对于重型离合器，由于商用车趋于大型化,发动机功率不断加大,但离合器允许加大尺寸的空间有限(现离合器从动盘的直径已达430mm),离合器的使用条件日酷一日,增加离合器的传扭能力,提高其使用寿命,简化操作,已成为重型离合器当前的发展趋势.为了提高离合器的传扭能力,在重型汽车上可采用双片干式离合器.从理论上讲,在相同的径向尺寸下,双片离合器的传扭能力和使用寿命是单片的1倍.但受到其他客观因素的影响(如散热等),实际的效果要比理论值低一点。

    现在，电子技术也进入了离合器系统。一种由控制单元（ECU）控制的离合器已经应用在多款的轿跑车上。其ECU汇集油门踏板、发动机转速传感器、车速传感器等信号，驱动伺服马达机构施行自动变速。

采用能良好润滑的油料和封闭式的分离轴承,可以免除定期或经常加注润滑油.采用能自动调整并消除间隙的结构,就无需对它进行经常性的保养.合理选择离合器的结构参数,是保证离合器可靠使用的关键因素之一,设计时应允许予以重视.但是一些零件在使用过程中达到一定里程后进行维修更换还是必需的、正常的.这些零件主要是摩擦片、从动盘毂、分离轴承、分离套筒和其他一些分离机构零件.

环境保护的要求是,希望离合器工作时不产生有害的粉尘和不良气味.因为要求车身或飞轮外壳全封闭是不可能的,也是不恰当的,因此只能从离合器上着手解决.离合器粉尘来源于从动盘总成摩擦片的磨损.以石棉基为原料的摩擦材料,其粉尘特别有害人体健康,应避免使用.

高的技术经济指标指的是具有高性能质量的离合器且有相对便宜的价格.这主要由结构设计、制造工艺和生产组织管理等方面予以保证;减少零件数目,采用通用化、系统化设计和大批量生产,都有利于提高离合器的技术指标.在这一领域中还有更广阔的天空，我们需要继续研究和探索，追求更大的发展.

参考文献（References）

[1] 张招贤，，北京：《汽车工业》出版社 2003.6

[2] 宋玉林，董贞贤，沈阳：《机械零件设计手册》辽宁大学出版社，1991

[3]全国汽车工业信息中心《汽车工业》编辑-部.2006.6

[4] 张招贤，王新明，《机械设计基础广》东机械出版社。1991，（3）：28

[5] 张招贤，王新明。《广东学报》。1992，2（2）：108-112

[6] 倪怀祖，《汽车工业》，1981，（6）：19-22

[7] 倪怀祖. 《上海汽车工业》，1973，（3）：28

[8] 黄君明. 《汽车工业》.1989，（10）：16-19

[9] 张招贤，李海涛，等。《广东学报》.1992，2（1）：30-34

[10] 张招贤，黄斌，等。《金川科技》。1986，（4）：16-21
