连杆孔加工工艺与夹具设计【钻孔Φ8】

36页 15000字数+论文说明书+任务书+开题报告+9张CAD图纸【详情如下】











任务书.doc

垫块.dwg

夹具体1.dwg

夹具体2.dwg

夹具体3.dwg

底座.dwg

手柄螺母.dwg

连杆孔加工工艺与夹具设计开题报告.doc

连杆孔加工工艺与夹具设计说明书.doc

连杆毛坯图.dwg

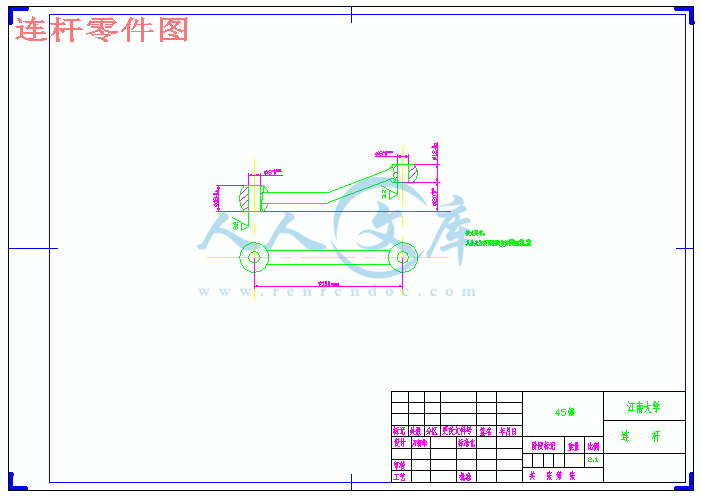

连杆零件图.dwg

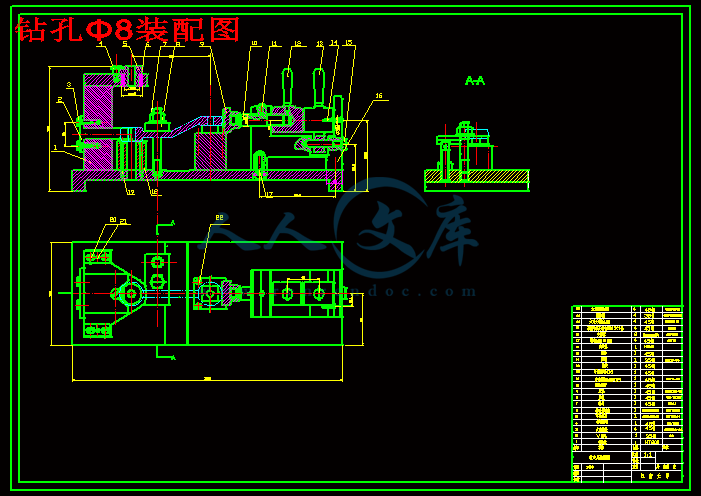

钻孔Φ8装配图.dwg

连杆孔加工工艺与夹具设计

第1章毕业设计--------------------------------------------------------------------------1

1.1零件分析---------------------------------------------------------------------------------1

1.2定位基准的选择以及主要标准件的选择------------------------------------------2

1.3夹具设计 -------------------------------------------------------------------------------8

1.3.1钻床夹具的特点----------------------------------------------------------------------8

1.3.2工件的定位方法及其定位元件----------------------------------------------------11

1.3.3定位误差的分析与计算-------------------------------------------------------------13

1.3.4夹紧机构的分析与夹紧力的计算-------------------------------------------------14

1.3.5夹具装配图 -------------------------------------------------------------------------- 18

第2章综合训练--------------------------------------------------------------------------20

2.1夹具设计AutoCAD三维造型---------------------------------------------------------20

2.1.1夹具体及定位元件的造型----------------------------------------------------------20

2.1.2夹紧元件三维实体造型-------------------------------------------------------------29

2.1.3夹具体三维实体造型及实体造型装配图----------------------------------------31

致谢--------------------------------------------------------------------------------------------33

参考文献-------------------------------------------------------------------------------------34

摘要

各种钻床所使用的是夹具,通常称为钻具或钻套.使用钻具的工序,一般用钻头,绞刀,和丝锥等刀具来进行加工.在大多数情况下,加工工程的特点是刀具和机床主轴一起做旋转运动和送给运动,而工件和钻具则固定不动,因此,工件被加工孔是与旋转轴线同心的,其位置分布可以是同轴线的一些表面,也可以是不同轴线的互相平行或成任意角度的平面.

针对我们所要加工的工件为一个孔,因此要选择使用钻床进行加工.本章的重点就是设计在钻床上所使用的夹具.

使用夹具安装工件时,首先要使工件在夹具中占有正确的位置,既工件的定位.通过工件的定位,使得每一个被加工的工件重复放置到夹具中都能准确占据由定位元件的同一个位置,对一批工件来说,每个放置到夹具中都能占据同一位置.

夹具设计主要分为:1,工件的定位方法及其定位元件2,定位误差的分析和计算3,夹紧机构的分析与夹紧力的计算

关键词:定位方法，定位元件,定位误差,夹紧力

第1章课程设计

1.1零件分析

一、整体零件分析：

如图1-1所示的连杆零件，材料为QT40-17，毛坯为精铸件，要在其右侧钻M8的通孔，要求设计大批量生产时（10000件/年）所需的钻夹具

零件分析：此零件为一连杆，它的各个尺寸如上图所示,总的长度方向上的尺寸为100mm，高度方向总尺寸为32mm，宽度方向为30 mm，本次主要是对连杆右端φ8 mm孔的加工进行设计，孔通常都采用钻床进行加工，所以本次设计的主要任务是在其它各个部位都已加工好的前提条件下，运用钻床夹具的有关知识来设计加工左孔的夹具。

1.2 定位基准的选择

使用夹具安装工件时，首先要使工件在夹具中占有正确的位置，即工件的定位。通过工件的定位，使得每一个被加工的工件重复放置到夹具体中都能准确占据由定位元件规定的同一个位置，对一批工件来说，每个工件放置到夹具中都能准确占据同一位置。

一、定位原理

工件的定位就是采取适当的约束措施来限制工件的某些自由度，使得工件在该方向上有确定的位置。即沿三个互相垂直的坐标轴的移动自由度，以及围绕这三个坐标轴的转动自由度，如图2-1所示。用适当分布的六个约束点限制工件的六个自由度，称为六点定位。

致谢

本论文的顺利完成，离不开老师、同学和朋友的关心和帮助，在此由衷地感谢他们指导和帮助。通过这次设计我学习到了更多有关钻夹具和孔加工工艺方面的知识，冯老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响，感谢我的班主任陈老师在设计过程中的关心，

感谢各位毕业答辩老师的审批，再次向你们致以真挚的谢意！

参考文献：

黄鹤汀主编《机械制造装备》机械工业出版社 2004年

林文焕陈本通编著《机床夹具设计》国防工业出版社 1987年

（美）HIRAME.GRANT编著《夹具-非标准夹紧装置》机械工业出版社 1985年

洛阳工学院等编《机床夹具设计手册》（第二版）上海科学技术出版1990年

浦林祥主编《金属切削机床夹具设计手册》（第二版）机械工业出版社 1995 年

魏宗光主编《Auto CAD三维造型》机械工业出版社 2000年

内容简介：: 技师学院（系）数控技术专业毕业设计任务书一、题目及专题：、题目连杆孔加工工艺与夹具设计、专题机械工艺与夹具设计二、课题来源及选题依据由于现代技术的迅速发展，大部分企业需要的生产效率和产品的精度要求大大的提高，而夹具在之中起了决定性的作用，借此设计现在决定以此为课题，进行一套钻夹具的设计。这个课题能较全面地应用我所学专业知识或者将来工作所需的专业技术，达到综合运用的目的，既能够解决企业所需解决的生产技术问题，又能够培养我的职业岗位能力，难度不是很大，符合我们大专生的专业理论知识水平和实际设计能力，工作量恰当，能够在规定时间内完成。三、本设计（论文或其他）应达到的要求：（ 1）工艺过程的设计。（ 2）夹具的总体及主要部件设计。（ 3）技术图样折合少于二张。（ 4）设计说明书一份，字数不少于 10000 字。四、接受任务学生：数控 70202 班姓名万新华五、开始及完成日期：自 2007 年 10 月 15 日至 2007 年 11 月 20 日六、设计（论文）指导（或顾问）：指导教师签名签名教研室主任学科组组长研究所所长签名院长 (系主任 ) 签名年月日毕业设计开题报告书题目连杆孔加工工艺与夹具设计姓名学号专业数控技术及应用指导教师职称 2007 年 11 月课题来源由于现代技术的迅速发展，大部分企业需要的生产效率和产品的精度要求大大的提高，而夹具在之中起了决定性的作用，借此设计现在决定以此为课题，进行一套钻夹具的设计。科学依据（包括课题的科学意义；国内外研究概况、水平和发展趋势；应用前景等）随着现代机床的广泛应用，自动化越来越明显，而产品质量要求越来越高，当然机床的夹紧和定位要求得更加严谨，所以对夹具这方面的研究和设计还需发展，以保证产品能够达到市场需要。研究内容拟采取的研究方法、技术路线、实验方案及可行性分析控制好夹具的六个自由度，避免过定位或欠定位，运用孔加工时的受力情况，采取简单合理的夹具设计路线，保证孔的质量要求 . 研究计划及预期成果这次夹具设计保证被加工空的位置精度，能够稳定而有效率地加工连杆的孔加工。特色或创新之处尽量避免了夹具在加工过程中因震动，出现的孔定位问题，不但提高孔的纵向精度，而且大大提高了孔内壁的表面粗糙度，提高了生产质量。已具备的条件和尚需解决的问题经过这次毕业设计的磨练，让我对连杆钻夹具的工作原理有了很大的了解，希望在工作中继续摸索学习更多夹具的知识。指导教师意见指导教师签名：年月日教研室（学科组、研究所）意见教研室主任签名：年月日院系意见主管领导签名：年月日连杆孔加工工艺与夹具设计第 1 页共 33 页连杆孔加工工艺与夹具设计目录第 1 章毕业设计件分析位基准的选择以及主要标准件的选择具设计钻床夹具的特点工件的定位方法及其定位元件定位误差的分析与计算夹紧机构的分析与夹紧力的计算夹具装配图 8 第 2 章综合训练具设计维造型夹具体及定位元件的造型夹紧元件三维实体造型夹具体三维实体造型及实体造型装配图谢考文献南大学毕业设计（论文）第 2 页共 34 页摘要各种钻床所使用的是夹具 ,通常称为钻具或钻套一般用钻头 ,绞刀 ,和丝锥等刀具来进行加工加工工程的特点是刀具和机床主轴一起做旋转运动和送给运动 ,而工件和钻具则固定不动 ,因此 ,工件被加工孔是与旋转轴线同心的 ,其位置分布可以是同轴线的一些表面 ,也可以是不同轴线的互相平行或成任意角度的平面 . 针对我们所要加工的工件为一个孔 ,因此要选择使用钻床进行加工重点就是设计在钻床上所使用的夹具 . 使用夹具安装工件时 ,首先要使工件在夹具中占有正确的位置 ,既工件的定位使得每一个被加工的工件重复放置到夹具中都能准确占据由定位元件的同一个位置 ,对一批工件来说 ,每个放置到夹具中都能占据同一位置 . 夹具设计主要分为 :1,工件的定位方法及其定位元件 2,定位误差的分析和计算 3,夹紧机构的分析与夹紧力的计算关键词 :定位方法，定位元件 ,定位误差 ,夹紧力连杆孔加工工艺与夹具设计第 3 页共 33 页第 1 章课程设计件分析一、整体零件分析：如图 1示的连杆零件，材料为坯为精铸件，要在其右侧钻求设计大批量生产时（ 10000 件 /年）所需的钻夹具图 1连杆零件图零件分析：此零件为一连杆，它的各个尺寸如上图所示 ,总的长度方向上的尺寸为100度方向总尺寸为 32度方向为 30 次主要是对连杆右端 8 的加工进行设计，孔通常都采用钻床进行加工，所以本次设计的主要任务是在其它各个部位都已加工好的前提条件下，运用钻床夹具的有关知识来设计加工左孔的夹具。定位基准的选择江南大学毕业设计（论文）第 4 页共 34 页使用夹具安装工件时，首先要使工件在夹具中占有正确的位置，即工件的定位。通过工件的定位，使得每一个被加工的工件重复放置到夹具体中都能准确占据由定位元件规定的同一个位置，对一批工件来说，每个工件放置到夹具中都能准确占据同一位置。一、定位原理工件的定位就是采取适当的约束措施来限制工件的某些自由度，使得工件在该方向上有确定的位置。即沿三个互相垂直的坐标轴的移动自由度，以及围绕这三个坐标轴的转动自由度，如图 2示。用适当分布的六个约束点限制工件的六个自由度，称为六点定位。图 2物体在空间具有六个自由度工件在夹具中定位时，往往是利用工件上的几个表面与夹具体上的几个定位元件相接触，来限制工件的几个自由度。具体的定位可能有以下两种情况：正常的定位情况根据工件的加工表面的位置尺寸要求，需要限制的自由度均已被正确的定位情况。它可以是完全定位，也可以是不完全定位。若需要将工件的六个自由度全部限制，定位时正好限制了六个自由度，则为完全定位。若需要限制的自由度少于六个，定位时正好限制了这几个自由度，则为不完全定位。非正常的定位情况包括欠定位和过定位（或者重复定位），欠定位是要限制的自由度没有被全部限制的情况，过定位就是某个自由度被两个或者是两个以上的约束重复限制了的情况。欠定位不能保证位置精度，是不允许的。过定位一般是不允许的，因为它可能会造成一些不良的后果，如工件与定位元件的接触点不稳定，使一批工件的位置一致性较差；会增加工件及夹具的夹紧变形；也可能导致部分工件不能顺利地与定位元件接触来实现定位。因此，通常应该采取措施避免过定位。但有连杆孔加工工艺与夹具设计第 5 页共 33 页时采用这种形式的定位也有一定的好处，这是只要工件定位基准和夹具定位元件都具有较高的形状和位置精度，过定位是允许的。二、选择合理的定位基准定位基准必须与工艺基准重合，并尽量与设计基准重合，以减小定位误差，获得最大加工允许，降低夹具制造精度。当定位基准与工艺基准或设计基准不重合时，需进行必要的加工尺寸及其允差的换算。择工件上最大的平面，最长的圆柱面或圆柱轴线为定位基准，以提高定位精度，并使定位稳定、可靠。择定位元件时，要防止出现超定位现象。工件各加工工序中，力求采用同一基准，并避免因基准更换而降低工件各表面相互位置的准确度。铸、锻件以毛坯面作为第一道工序的基准时，应选择比较光滑的表面作基准面，避开冒口、浇口或分型面等凸起的不平整的部位。图 2 定位基准与夹紧方案图根据定位原理以及选择定位基准的注意点，综合连杆结构的特点，连杆的定位方式如图 2择可以限制连杆左右移动的定位元件，钻的孔为一通孔，并且这个孔又为一个中心孔，因此我们不需要完全限制工件六个自由度，我们可以忽略工件孔轴线方向上的上下两个自由度以及绕着孔轴线的旋转的两个自由度。只要限制工件左右方向上的自由度，所以连杆上下方向的约束可以解除，但是由于要加工为右面的孔，它与底座有一定的距离，为了钻夹方便以及能够承受一定的力，所以要在右孔的下平面加上一个约束。，因此采用不完全定位的方案来定位以及夹紧要加工的工件即只需限制五个自由度， Z 轴向的转动在钻孔时可以忽略。三主要标准件的选择 1、六角头螺栓 782连接本体的标准元件）螺纹规格： d=M 6 ，公称长度 L= 30 江南大学毕业设计（论文）第 6 页共 34 页 K=5e= S=能等级为，表面氧化， A 级技术条件： 1）材料钢 2）螺纹公差 6g（）机械性能 d =39；； d 39；按协议（ 4）公差产品等级 A 级用 d 24 和 l 10d 或 =150较小值）；产品等 B 级，用于 d 24 和 l 10d 或 150较小值）（ 5）表面处理氧化：镀锌钝化（ 6）表面缺陷按 2、圆柱销 1930 规格尺寸：公称直径 d=4度 L=30 材料为 35 钢，热处理硬度 2838 表面氧化处理的 C 型技术条件：按 21规定 3、移动压板： 80 2175 规格尺寸：公称直径 =10L=80 A 型移动压板 L=80 B=30 H=16 l=367 b=11 0 配螺纹 d：术条件： 1）材料 45 钢按规定 2）热处理 3540）其他技术条件按 2259 的规定 3、六角头螺栓 40 技术条件同零件 1 规格尺寸： d=称长度 L= 26 能等级连杆孔加工工艺与夹具设计第 7 页共 33 页表面氧化 A 级 e=K=S= 夹具本体： 1）一般要求：有足够的刚度和强度，较轻的重量；安装稳定，保证装卸工件方便，工艺性好，便于清理切屑和赃物 2）本体构形本设计采用的是半封闭式的，且是型材和型材用标准元件连接的本体。 3）外形尺寸本设计参考有关结构尺寸的经验数据，设计尺寸如下：壁厚 h=25 长： 343 宽 131）座耳尺寸查得： d=8D=101=20L=16、开槽半沉头螺钉： 16 规格尺寸 d=称长度 L=16能等级为经表面处理 a=t= L=16 f=1 技术条件 1）材料钢 2 ）螺纹公差： 6g（ 3）机械性能（）公差产品等级 A 级（ 5）表面处理不经处理，镀锌钝化（ 6）表面缺陷按南大学毕业设计（论文）第 8 页共 34 页 6、支承板 30 2236 规格尺寸 H=20L=30 型 B=12l=A=15d= h=3 孔数 n=2 技术条件 1）材料规定 2）热处理 55 60）其他技术条件按 2259 的规定 8、六角头螺栓 112 技术条件同零件 1 规格尺寸同零件 4 9、移动 V 型块 2211 规格尺寸 N=32 A 型 D=30B=42H=16L=55l=16 3mm 340配件 d=术条件 1）材料 20 钢按规定 2）热处理渗碳深度 58643）其他技术条件按 2259 10、钻套螺钉 4 22 规格尺寸 d=D=16 L=180n=t=2术条件 1）材料 45 钢按规定 2）热处理 3540杆孔加工工艺与夹具设计第 9 页共 33 页 3）其他技术条件按 2259 的规定 11、可换钻套 101516 2264 规格尺寸 d=10公差带 D=15 62H=16h=10mm r=18 m=9t=配螺钉术条件 1）材料 d 26 规定 2）热处理 586420 钢渗碳深度为 5864）其他技术条件 2259 的规定 12、钻套用衬套 16 2263 规格尺寸 d=15 H=16限偏差 D=22 6t=术条件 1）材料 d 26 规定 2）热处理 5864 20 钢渗碳深度 5864）其他技术条件按规定 13、双头螺柱 50 格尺寸：旋入机体一端为过盈配合螺纹，旋螺母的一端为粗牙普通螺纹， d=10mm l=50能等级为，镀锌钝化， B 型的双头螺柱 6 术条件 1）材料钢 2）螺纹公差普通螺纹公差 6g 江南大学毕业设计（论文）第 10 页共 34 页 3）机械性能（ 4）公差产品等级 B 级（）表面处理不经处理，氧化，镀锌钝化 6）表面缺陷按具设计床夹具的特点各种钻床所使用的夹具，通常称为钻具或钻模。使用钻具的工序，一般是用钻头、惚刀、铰倒和丝锥等刀具来进行加工的。在大多数情况下，加工工程的特点是刀具和机床主轴一起做旋转运动和送给运动，而工件和钻具则固定不动。因此，工件少年宫被加工孔是与刀具旋转轴线同心的，其位置分布可以是同轴线的一些表面，也可以是不同轴线的互相平行或成任意角度的表面。针对我们所要加工的工件为一个孔，因此要选择使用钻床进行加工。本章的重点就是设计在钻床上所使用的夹具。机床夹具的组成夹具的基本组成有以下几个部分：定位元件及定位装置用于确定工件在夹具中的正确位置。夹紧元件及夹紧装置用于夹紧工件，保持工件定位后的位置在加工过程中不变。导向或对刀元件用于确定夹具与刀具的相对位置。如钻夹具中的钻套等。夹具体用于将各种元件、装置安装。其它元件及装置根据加工需求而设置的其它元件或装置。本次夹具设计的主要特点：钻具作为生产上应用的最广泛的机床夹具，型式特多，这主要是由于被加工孔的位置相对与定位基准来说，比较分散的而且几何关系变化较多所决定的，其夹具设计的主要特连杆孔加工工艺与夹具设计第 11 页共 33 页点和要求有：正确选择钻具的结构型式钻具的结构型式主要是根据工件的形状和尺寸大小、被加工孔相对于定位基准的位置被加工能够孔的数目、精度要求以及工件生产的批量大小所决定的。按照工序进行过程中钻具在机床上的位置变化情况，钻具分为以下几类：固定式钻具多用为大型钻具；被加工表面轴线相同，或相平行，钻具需要，固定在机床工作台上的情况；本次设计所采用的即是此类型。移动式钻具多用个被加工表面的轴线平行，用钻具移动来变换工位的情况。翻转式钻具用于方向不同的几个孔，整个钻具可以翻转的情况。回转式钻具用于加工方向不同的几个孔，工件装在钻具的回转部分相对于钻具底座可以转动或分度。为保证被加工表面的位置精度，除了钻套应有较高的精度要求外，还应正确选择引导方式和钻套的结构型式。钻具的作用主要是使工件被加工表面的轴线位于机床主轴轴线的方向上，并保持刀具的旋转对工件的定位基准有正确的相互位置。为了实现这一作用钻具上通常都有钻套，以确定刀具和夹具的相互位置，并用定位件和夹紧件来确定工件在夹具上的位置，钻套则安装在与本体相连的钻模板上，是钻套在夹具上的位置得以确定。因此，钻套与钻模板都是钻具特有的元件。各钻套之间的相互位置，影响着加工表面之间的相互位置精度。钻套相对于定位表面的位置则影响着各被加工表面对于定位基准的位置精度。正因为钻套对于所加工孔的精度有直接的影响，所以在设计时都特别注意它的位置精度，并妥当选择钻套的结构型式，一般而言钻套的基本类型有：固定钻套、可换钻套、快换钻套、回转导套以及特殊钻套。在本设计中我们采用的可换钻套，它便于在钻套磨损后，可以迅速更换。且适合大批量生产。另外，还应注意钻套和刀具的配合精度，进行误差分析和计算，以保证工件原始尺寸公差的要求。而钻模板的结构形式主要有：整体式、固定式、可卸式、铰链式、悬挂式、滑柱式，本设计中选用的是固定式，它和钻模家具体的联结采用的是销钉定位，用螺钉紧固成一整体，结构刚度好，加工孔的位置精度较高。在使用钻具的工序中，刀具的轴线一般都与机床工作台垂直，故钻具上应有垂直与钻套轴线的底平面，使钻具能稳定地安放在机床的工作台上，以保证被加工孔的正确方向并承受轴向切削力。要注意装卸工件方便，安装无误，便于排屑与冷却刀具。江南大学毕业设计（论文）第 12 页共 34 页应是切屑能靠自身的重量或靠其运动是所具有的离心力无障碍地离开钻具。有是可以在钻具本体壁上开窗口或通槽以利于切屑的通过和排除。切屑通过的地方边面要平整，光洁度一般为 65 。避免有切屑不易通过的内部棱角和凸台等。定位面和安装面应略高于周围的平面，这样，周围即使有切屑存在，也不致于影响工件的正确定位和安装。定位面和安装面的面积不必太大，只要能稳定地支持工件和夹具即可。配合表面的根部转接处，应开有空刀槽，这样既可密合也可便于清除残存的切屑。钻具上应有清除切屑所需要的操作空间，便于工人进行清除。当钻斜孔、盲孔、沉头孔是，为了保证深度公差，在钻具上需对刀面。一般可利用带台钻套的端面或设置专用对刀块及支承销等。由于钻孔或钻、铰孔工序的激动时间一般较短，所以要尽可能采用快速夹紧装置，以缩短辅助时间。夹紧装置的安排要恰当，使钻模或定位销不因弯曲力矩而影响加工的精度如图 a 所示的钻具，压紧螺钉设在铰链式钻模板上（右端插销拔出后可以打开钻模板），虽然这种夹紧机构比较简单，但夹紧是钻模板要发生弯曲变形，会影响加工孔的位置精度，并且还会发生钻套卡住刀具的现象，所以不能设计成这样。如图 b 所示是将上图面中的夹紧螺钉改成装在钻具底座上的压板，这可避免上图的缺点。图 a（左）图 b（右）由于刀具相对于钻具的位置是由钻套来确定的，故当切屑扭拒不大时，钻具可以不与机床的工作台固定。对于位置精度要求较高的孔，应采用半箱式或箱式钻具。因为这一类钻具中，钻套相对定位表面无活动环节，因此，可保证被加工孔有较高的位置精度。连杆孔加工工艺与夹具设计第 13 页共 33 页这种钻具的优点是：钻模板与夹具的相对位置在加工过程中不会改变，因此被加工孔的位置精度较高。工件孔距公差较小（一般不大于米）是，应采用固定钻套（即不宜采用快换钻套），此时钻头和绞刀应采用同一尺寸的后引导，分别与固定钻套孔相配，并严格控制其配合间隙，以保证工件的孔距公差。位方法及其定位元件定位方法和定位元件的选择，包括定位元件的结构、形状、尺寸及布置形式等，主要决定于工件的加工要求，工件定位基准和外力的作用状况等因素。定位方法：平面定位以平面定位工件以平面定位，即指工件的定位基准为平面的情况。作为定位基准的平面不可能是理想的几何平面，而是凹凸不平的。一个平面对正确几何平面的误差，可以分为平面度和光洁度两个方面。虽然表面的平面度和光洁度之间，并无绝对的数值关系，但一般情况下，光洁度愈高，平面度也愈好，因次、此可以根据光洁度来判断表面的好坏。根据基准表面的好坏不同，定位方法和定位件的设计原则也将不同。一般可把平面定位基准分成未经机械加工的和已经机械加工的两类。在第二类中。光洁度的等级不同，平面的好坏还会有些差异，但相差很小，对于定位方法和定位件的设计不会引起原则性的差别。图 3连杆以平面定位示意图本文设计的钻夹具的定位基准以连杆零件的左圆柱孔底部端面为基准，限制工件的三个自由度，即工件以平面定位，并且此端面是已经机械加工过的，如图 3示。工件用已经机械加工过的平面定位工件经过机械加工后，基准平面的误差比较小。可以直接放在平面上定位。但是为了江南大学毕业设计（论文）第 14 页共 34 页提高定位的稳定性和定位精度，对于刚度较好，而基准面的光洁度以及平面度不是很高。轮廓尺寸又较大的工件，应将定位平面的中间部分挖低一些。对于刚度较差的工件，或基准平面的光洁度和平面度都很高时，它们之间的接触面积可以大一些，但为了便于排除切屑，定位平面上往往开有若干窄槽。定位平面的轮廓尺寸最好小于基准面的轮廓尺寸。否则经过长期的磨损之后定位平面上将出现不平的痕迹，以后定位工件时，可能因此造成倾斜。工件以外圆柱面定位及其定位元件在第一章零件分析中提到，连杆左孔的加工，由于它是一个中心孔又是一个通孔，所以理论上只要限制它左右方向上的两个自由度即可，由于该连杆的左右两端都为已经加工好的圆柱面，因此最好就使用圆柱面来定位。定位方案如图 3示。图 3外圆柱面定位图工件以外圆柱面定位时，夹具上常用的定位元件是 V 形块。图 3定 V 形块图 3活动 V 形块 V 形块有固定式和活动式两种，固定 V 形块一般由 2 个定位销和 24 个螺钉与夹具体联结，如图 3示。活动 V 形块的应用如图 3的 V 形块限制了工件左右方向上的移动自由度，同时还兼有夹紧作用。使用 V 形块定位的特点是对中性好，能使工件的定位基准轴线对中在两工作面的对称连杆孔加工工艺与夹具设计第 15 页共 33 页平面上，而不受定位基准直径误差的影响。 V 形块使用范围广，不论定位基准是否经过加工，是完整的圆柱面还是局部的圆弧面，都可以用它来定位。定位元件定位元件的选择原则：工件定位基准与定位元件接触或配合后，能限制住必须由其限制的工件的自由度。由其产生的定位误差最小。定位表面应具有较高的尺寸精度、配合精度、表面光洁度和硬度。定位元件结构应尽量简单，便于装卸工件。具有足够的强度和刚度。无产生超定位的可能性。对尺寸大的定位件表面，从结构上采取措施，在不影响定位精度的前提下，尽量减少与工件定位表面的接触面积。清除定位表面的切屑方便定位元件分析：组成同一平面的两个支承板使用于光基准，支承板用螺钉紧固在夹具体上，若受力较大或支承板有移动的趋势时，应将支承板嵌入夹具体槽内，且因为是两个支承板，装配后应磨平工作表面，以保证等高性。具体的零件见第一章的单个零件分析第七。移动 V 型块在其未夹紧时可以消除一个自由度，便于取走工件。具体的零件见第一章零件分析第九。定位误差的计算一批工件分别在夹具中定位时，各个工件所占据的位置并不完全一致。由于工件在夹具中定位不准确所引起的加工误差，称为定位误差，用 D 表示。定位误差主要是有基准不重合或基准位移误差所造成。所以如果采用试切法加工，一般不需要考虑定位误差。在成批生产中采用调整法加工时，需要作定位误差的分析计算。定位误差是工件加工误差的一部分，在分析定位方案时根据实际生产经验，定位误差应控制在工件对应公差的 1/3 1/5 以内。定位误差的计算可以采用几何方法，也可以采用微分方法。几何方法又有合成法和极限置法两种。但不同的计算方法所得的结果相同。按合成法计算定位误差 D 时，先分别算出基准不重合误差 B 和基准位移误差 Y ，然后将江南大学毕业设计（论文）第 16 页共 34 页两者组合而得。当 0Y 、 0B 时 D = Y 。当 0Y 、 0B 时， D = B 。当 0Y 、0B 时，如果工序基准不在定位基准面上，则 D = Y + B ；如果工序基准在定位基准面上，则 D = Y B ，当由于基准位移和基准不重合分别引起加工尺寸作相同方向变化（即同时增大或同时减小）时，取“ +”号，而当引起加工尺寸作相反方向变化时，取“ ”号紧机构分析及夹紧力的计算夹具上实现夹紧的夹紧机构是否正确合理，对于保证加工质量，提高生产率、减轻工人的劳动强度有很大的影响。工件的夹紧应满足以下基本要求：夹紧是不能破坏工件定位时所获得的正确位置夹紧应可靠和适当。既要保证加工过程中工件不发生松动或振动，又不允许工件产生不适当的变形和表面损伤。夹紧操作应方便、省力、安全。夹紧机构的自动化程度和复杂程度应与工件的生产批量及工厂的生产条件相适应。夹紧机构应有良好的结构工艺性，尽量使用标准件。对夹紧元件的要求 : 工件在加工过程中，能产生克服切削力所需要的夹紧力。施于夹紧元件上的力不宜过大。不会使工件偏移正确定位的位置。偏心轮、凸轮或斜锲在夹紧工件后，在加工过程中应能保持自锁，防止因切削力的作用而使夹紧失效。与工件的接触面积应尽量大，以避免应力集中和单位面积压力过大。采用螺旋夹紧时，尽量避免螺旋端面直接作用在工件上。两点或两点以上同时夹紧工件的夹紧元件应设计成浮动的。压向工件毛坯侧面的夹紧元件端部应具有与垂直平面呈 7度左右的斜角。具有必要的强度、刚度和与工件接触表面的硬度。本设计采用的是螺旋夹紧机构，由螺钉、螺母、螺栓或螺杆等带有螺旋结构的元件与垫圈、压板等组成的夹紧机构称为螺旋夹紧机构。如图所示本设计采用的是螺旋压板夹紧机构。连杆孔加工工艺与夹具设计第 17 页共 33 页根据受力简图可得： k + + 2） = + + 2） L （三）、夹紧力的计算确定夹紧力首先应先分析夹紧力的大小、方向和作用点。它必须结合工件的结构和加工要求、定位元件的结构和布置方式、切削条件和切削力的大小等具体情况进行。 A 夹紧力方向的确定力的方向应有利于工件的定位，而不能破坏定位。为此一般要求主夹紧力应垂直指向第一定位基准面力的方向应尽量与工件刚度大的方向一致，以减小工件的变形。夹紧力的方向应尽可能与切削力、工件重力方向一致，一减小所需要的夹紧力。 B 夹紧力作用点的选择力的作用点应正对支承元件或位于支承元件所形成的稳定受力区内，以保证工件已获得的定位不变。力作用点应处在工件刚性较好的部位，以减小工件的夹紧变形。力作用点和支承点应尽量靠近切削部位，以提高工件切削部位的刚度和抗振性。力作用点应尽量使各支承处的接触变形均匀，以减小加工误差。 C 夹紧原则在夹紧过程中，不至于因工件重力的影响而破坏正确定位。确定定位方案及设置定位支承是，应尽量使工件重心位于支承范围内，避免因支承反力与工件重力构成力偶而破坏正确定位。工件重力与主基面或双导向基面垂直，而工件的重心位置不在各支承范围内，应使主要夹紧力与基准或双导向基准垂直，并处在各支承范围内。同时在夹具的适当位置上设置初定位件。由于工件或加工等条件的限制，使主夹紧力不能与主基准或双导向基准垂直，可在夹紧前对工件施加预夹紧力。该力应垂直于主基准或双导向基准，并处在支承范围内。江南大学毕业设计（论文）第 18 页共 34 页待夹紧后可将预夹紧力撤出，并在适当位置设置初定位件。重力与主基准或双导向基准平行而与止动基准垂直时，则应在夹具的适当位置处定位件。在夹紧过程中，夹紧力不应使已经获得正确定位的工件脱离正确的位置制定夹紧方案时，应尽量避免夹紧力与支承反力构成力偶。主夹紧力的方向最好压向主基准或双导向基准，其作用点应在定位支承范围内夹紧力只能压向导向基准时，则应合理选择夹紧力的作用点或设置预夹紧力：为避免侧向压紧时工件发生转动，侧压力作用点离侧支承的垂直距离预压紧力不宜太大，只要能保证工件在主夹紧力作用时不致转动即可。紧力处于支承范围内，则应采取结构上的措施，使工件不脱离正确的位置：若两个以上的平行夹紧力对称分布于支承两侧，此时可以采用浮动夹紧机构，使各夹紧力同时作用于工件上。若夹紧力（单个或多个）位于支承一侧，可采用辅助支承。在夹紧过程中，应使工件不产生超出表面形状精度（如平行度、垂直度、圆柱度等）允许范围的变形夹紧方案时，对于刚性较差的工件，应尽量减少或避免由夹紧力而产生弯曲变形力应力求通过或靠近定位基准与定位支承的接触面夹紧力无法通过或靠近定位基准与定位支承的接触面时，应在与夹紧力相对应的位置设置辅助支承夹紧力作用于工件的斜面上时，若其分力能够在工件上产生弯曲力矩，则应避免在斜面上施加夹紧力。单方向夹紧所需要的夹紧力过大，致使弯曲力矩过大而造成工件变形较大时，可采用多向夹紧的方法夹紧力应避免压向超定位件在切削过程中，应避免工件产生不能允许的振动制定夹进方案时，对于刚性差的工件，应尽可能减少或避免由切削力而产生的振动力要尽可能靠近工件被加工表面，以减少工件的悬臂长度。当夹紧力无法靠近工件被加工表面，而工件被加工面悬臂又较长时，可在切削过程中对工件刚性较差的部位设置辅助支承，或在辅助支承上还加一个夹紧力。在切削过程中，切削力不应破坏工件的正确位置，并使平衡切削力所需的夹紧力最小连杆孔加工工艺与夹具设计第 19 页共 33 页定夹紧方案时，切削力最好由定位支承反力平衡，尽可能避免用夹紧力及由夹紧力产生的摩擦力平衡定位支承反力平衡最大切削力，此时所需要夹紧力最小用夹紧力平衡最大切削力，此时所需夹紧力较大用夹紧力产生的摩擦力以平衡切削力，此时所需夹紧力最大。 D 夹紧力计算开始计算夹紧力的大小时，一般将工件视为分离体，以最不利于夹紧时的状况为工件受力状况，分析作用在工件上的各种力，列出工件的静力平衡方程式，求出理论夹紧力，再乘以安全系数，作为实际所需的夹紧力。 F J=中 F J 实际所需的夹紧力，单位为 N； K 安全系数，一般取 F 由静力平衡计算出的理论夹紧力，单位为 N。分析工件的受力情况时，除了夹紧力、切削力外，大工件还应考虑重力，运动速度较大时还必须考虑离心力和惯性力的影响。从上图我们可以看出由于螺旋可以看作是一斜楔绕在圆柱体上而形成的。因此可从斜楔的夹紧力计算公式直接导出螺旋夹紧力的计算公式： 2 （）式中沿螺旋轴线作用的夹紧力，单位为 N；作用在扳手上的原始力，单位为 N；江南大学毕业设计（论文）第 20 页共 34 页 L 原始作用力的力臂，单位为； d 0 螺纹中径，单位为；螺纹升角，单位为（） 1 螺纹副的当量摩擦角，单位为（） 2 螺杆（或螺母）端部与压块的摩擦，单位为（） r 螺杆（或螺母）端部与工件（或压块）的当量摩擦半径，单位为 V 型块夹持工件钻孔是所需的夹紧力 (四 )、夹具图上技术要求的制定夹具装配图上应标注的尺寸和公差夹具外形轮廓尺寸如平面图所示，尺寸界限应在 598 420 保证工件定位精度的有关尺寸和公差。如定位元件与工件的配合尺寸和配合代号，各定位元件之间的位置尺寸和公差等。保证刀具导向精度或对刀精度的有关尺寸和公差。如导向元件与刀具之间的配合尺寸和配合代号，各导向件之间、导向元件与定位元件之间的位置尺寸和公差，或者对刀用塞尺的尺寸，对刀块工作面到定位表面之间的位置尺寸和公差。保证夹具安装精度的有关尺寸和公差。其他影响工件加工精度的尺寸和公差。主要指夹具内部各组成元件之间的配合尺寸和配合代号，如本设计中的衬套与夹具体的配合应为 H7/ 夹具装配图上应标注的技术要求钻套轴心线对本体底面的垂直度；钻套轴心线对定位件的同轴度或位置度；定位表面对本体底面的平行度或垂直度；活动定位件 V 形块的轴心线对定位件或钻套轴线的位置度；具装配图连杆孔加工工艺与夹具设计第 21 页共 33 页 ?16H7 文）第 22 页共 34 页第 2 章综合训练夹具设计维造型夹具休及定位元件的造型一、三维实体造型软硬件设备 1、硬件：少 450 以上；内存 64上；显卡显存 16上；硬盘空余空间应在 600上；显示器 15 英寸以上 2、软件： 004 二、使用步骤及实际造型首先打开图工具，右击工具栏选择出“实体”，“实体编辑”，“绘图”，“曲面”，“渲染”等三维视图工具。如下图所示： 1、设置图形界限命令：指定左下角点或开（（指定右上角点 598， 420 2、生成底座（如图所示）命令：连杆孔加工工艺与夹具设计第 23 页共 33 页指定长方体的角点或中心点（ 0， 0， 0：指定角点立方体（ C） /长度（ L）： 343， 131，25 命令：指定长方体的角点或中心点（ 0， 0， 0：10， 0， 0 指定角点立方体（ C） /长度（ L）： 310， 131， 8 命令：指定长方体的角点或中心点（ 0， 0， 0： 120， 0， 0 指定角点立方体（ C） /长度（ L）： 150， 130， 15 命令：指定圆柱体底面的中心点或椭圆（ E） 0， 0， 0： 135， 105， 0 指定圆柱体底面的半径或直径（ D）： 5 指定圆柱体高度或另一个圆心（ C）： 20 命令：指定圆柱体底面的中心点或椭圆（ E） 0， 0， 0： 135， 80， 0 指定圆柱体底面的半径或直径（ D）： 5 指定圆柱体高度或另一个圆心（ C）： 20 命令：指定圆柱体底面的中心点或椭圆（ E） 0， 0， 0： 190， 50， 0 指定圆柱体底面的半径或直径（ D）： 3 指定圆柱体高度或另一个圆心（ C）： 20 命令：选择对象：找到一个（选择最小的一个圆柱体边界）指定基点和位移，或者重复（ M）： 0， 30， 0 命令：选择对象：找到一个（选择最小的一个圆柱体边界）指定基点和位移，或者重复（ M）： 30， 30， 0 命令：江南大学毕业设计（论文）第 24 页共 34 页选择对象：找到一个（选择最小的一个圆柱体边界）指定基点和位移，或者重复（ M）： 30， 0， 0 命令：选择要从中删除的实体或面域选择对象：找到一个（选择最大的长方体边界）选择对象：选择要删除的实体或面域选择对象：找到 4 个（选择其余的两个长方体和六个圆柱体边界）选择对象：命令：选择第一个对象或多段线（ P）半径（ R）修剪（ T）多个（ U）： R 指定圆角半径 4 选择第一个对象或多段线（ P）半径（ R）修剪（ T）多个（ U）： (选择需要倒角的两条边 ) 输入倒角半径选择边或链（ C） /半径（ R）：命令：指定长方体的角点或中心点（ 0， 0， 0：15， 10， 20 指定角点立方体（ C） /长度（ L）： 50， 120，110 命令：指定长方体的角点或中心点（ 0， 0， 0：40， 10， 42 指定角点立方体（ C） /长度（ L）： 65， 120，56 选择要从中删除的实体或面域选择对象：找到 1 个（选择最大的长方体边界）选择对象：选择要删除的实体或面域连杆孔加工工艺与夹具设计第 25 页共 33 页选择对象：找到 1 个（选择小长方体边界）单击工具条上的原点定新原点 0， 0， 0： 15， 10， 110 命令：指定第一个角点或倒角（ C） /标高（ E） /圆角（ F） /厚度（ T） /宽度（ W）： 15， 10 指定另一个角点或尺寸（ D）： 35， 110 命令：指定圆的圆心或三点（ 3P） /两点（ 2P） /相切、相切、半径（ T）： 76， 75 指定圆的半径或直径（ D）： 20 命令：指定第一点： 35， 16 指定下一点或放弃（ U）：（选择与圆的切点）命令：选择对象：找到 4 个（选择矩形框、圆、直线）选择要修剪的对象，或按住选择要延伸的对象，或投影（ P） /边（ E） /放弃（ U）：找到一个修改对象多段线选择多段线或多条（ U）：（选择刚刚修剪后的任意一条线）是否将其转化为多段线？ Y Y 输入选项闭合（ C）/ 合并（ J） /宽度（ W） /编辑顶点（ E） /拟合（ F） /样条曲线（ S） /非曲线化（ D）/线性生成（ L） /放弃（ U）： J 选择对象：找到 3 个（选择剩下的另三条线）命令：江南大学毕业设计（论文）第 26 页共 34 页选择对象：（选择刚生成的多段线）选择对象：指定拉伸高度或路径（ P）： 15 拉伸倾斜角 3、生成 V 型铁单击工具条上的原点定新原点 0， 0， 0： 0， 0， 90 命令：指定第一点： 0， 30， 14 指定下一点或圆弧（ A） /闭合（ C） /半宽（ H） /长度（ L） /放弃（ U） /宽度（ W）： 56， 30， 22 指定下一点或圆弧（ A） /闭合（ C） /半宽（ H） /长度（ L） /放弃（ U） /宽度（ W）： 0， 8， 0 指定下一点或圆弧（ A） /闭合（ C） /半宽（ H） /长度（ L） /放弃（ U） /宽度（ W）：12， 0 指定下一点或圆弧（ A） /闭合（ C） /半宽（ H） /长度（ L） /放弃（ U） /宽度（ W）：10， 0 指定下一点或圆弧（ A） /闭合（ C） /半宽（ H） /长度（ L） /放弃（ U） /宽度（ W）：
