六层住宅楼给排水施工设计
4页 1900字数+论文说明书+6张CAD图纸【详情如下】
六层住宅楼给排水施工设计说明书.doc
六层楼的给排水设计图.dwg
厨厕平面.dwg
屋面平面.dwg
建筑给水排水通用说明.dwg

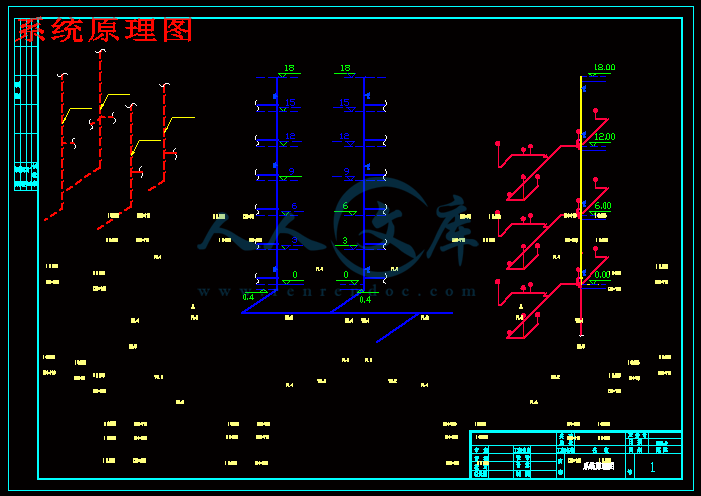

系统原理图.dwg
给水管网水力计算表.xls
首层平面.dwg
2至6层平面图.dwg
建筑给水排水设计说明
一、设计资料
（1） 建筑资料
建筑各层平面图、建筑剖面图、厨厕大样图等。
建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，
室内外高差为0.3M。
（2） 水源资料
在建筑物南侧有城市给水管道和城市排水管道（分流制），据调查了解当在夏天用水高峰时水压为270kPa。每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。每户设水表一个，整栋住宅楼设总表一个。
二、设计内容
1. 设计计算书一份，包括下列内容
（1） 分析设计资料，确定建筑内部的给水方式及排水体制。
（2） 考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3） 室内外管道材料、设备的选用及敷设安装方法的确定。
（4） 建筑内部给排水系统的计算。
（5） 其他构筑物及计算仪表的选用、计算。
（6） 室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2. 绘制下列图纸
（1） 各层给排水平面图（1：100）。
（2） 系统原理图。
（3） 厨厕放大图（1：50）。
（4） 主要文字说明和图例等。
三、设计说明
1、 给水工程
根据设计资料，已知室外给水管网常年可保证的工作水压270kPa，建筑物六层住宅估算
水压：120+40×4＝280kPa，故室内给水拟采用直接给水方式。
2、 排水工程
为减小化粪池容积和便于以后增建水中水工程，市内排水系统拟使生活污水和生活废水分质分流排放，即在每个竖井内分别设置两根排水立管，分别排放生活污水和生活废水
3、 管道的平面布置及管材
室外给水排水管道平面布置见首层平面布置图。进户管布置在室外，。采用一户一表。，水表选用LXS湿式水表。水表内装在厨房，但每个单元门口都装备传感器以显示用水量。室内给水、排水立管均靠墙布置。给水水平干管、排水横干管均埋地布置。给水管采用u-pvc给水塑料管。排水管用PVC塑料管。
4 管道的敷设及连接方式
给水管刚入户时明装，通过厅堂、厨房、卫生间时均采用暗装方式。给水管和排水管均采用橡胶圈连接方式。
5 洗涤盆和洗脸盆安装高度为0.8M，淋浴器安装高度为2M，低水箱坐式大便器水龙头安装高度为0.51M，洗衣机用水龙头安装高度为1.5M 。
四 设计计算
1 室内给水系统的计算
（1）给水用水定额及时变化系数
因为住宅内有大便器、洗涤盆和沐浴设备，因此设定每人每日生活用水定额（最高日）为200L，小时变化系数为2.8。预测平均每户住4人，则最高日用水量 qd=4×6×4×200/1000=19.20m3/d
最高日最大时用水量为qh=4×6×4×200×2.8/（24×1000）=2.24m3/h
设计秒流量根据公式 qg=0.2αNg0.5+kNg
查表并计算得 Ng为160.8 k为0.0045 α为1.02
则 qg=0.2×1.02×3.310.5+0.0045×160.8=3.31L/s
（2）卫生器具给水定额及当量
卫生器具 额定流量（L/s） 当量 配水点前所需流出水头（MPa）
洗涤盆 0.20 1.0 0.015
低水箱大便器 0.10 0.5 0.020
洗脸盆 0.20 1.0 0.015
淋浴器 0.15 0.75 0.025
洗衣机水龙头 0.24 1.2 0.020
各给水管道水力计算见下页表格
2 建筑内部排水系统的计算
本栋楼卫生间类型和卫生器具均选用同一类型
卫生器具 额定流量（L/s） 当量
洗涤盆 0.67 2.0
低水箱大便器 1.5 4.5
洗脸盆 0.25 0.75
淋浴器 1.00 3.0
洗衣机水龙头 0.50 1.5
室外雨水管网：
室外雨水管网设检查井，检查井规格管径规格为700mm，转弯处为1000mm，室外雨水管网与城市与水管网连接管DN＝250mm，i＝0.010。检查井底标高最高处为 -1. 11m；最低处－2.85m。其他各检查井标高按水头损失（h＝il）递减（详细见首层平面图）
排水管网计算：
室外排水管网设检查井，检查井规格为1000mm 和 700mm，汇集用户废水的检查井采用井径DN＝700mm；管网拐弯处采用井径DN＝1000mm。检查井底标高最高处为 -1.30m；最低处为－2.87m。其他各检查井标高按水头损失（h＝il）递减（详细见首层平面图）
