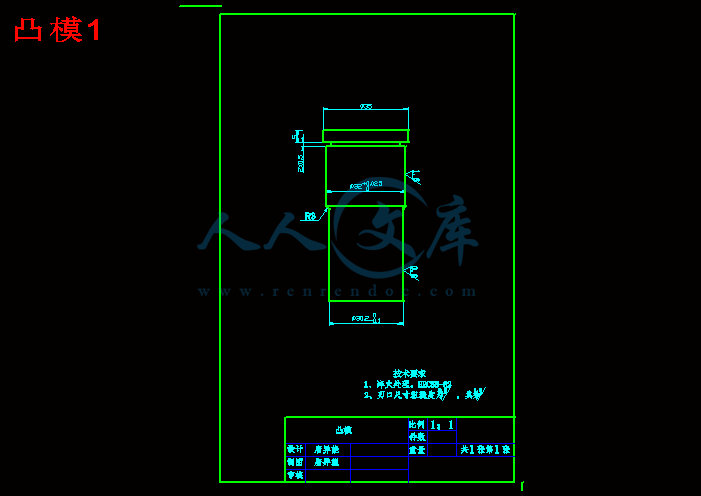

凸模1.dwg
凸模2.dwg
凸模3.dwg
凸模4.dwg
凹模.dwg
卸料板.dwg

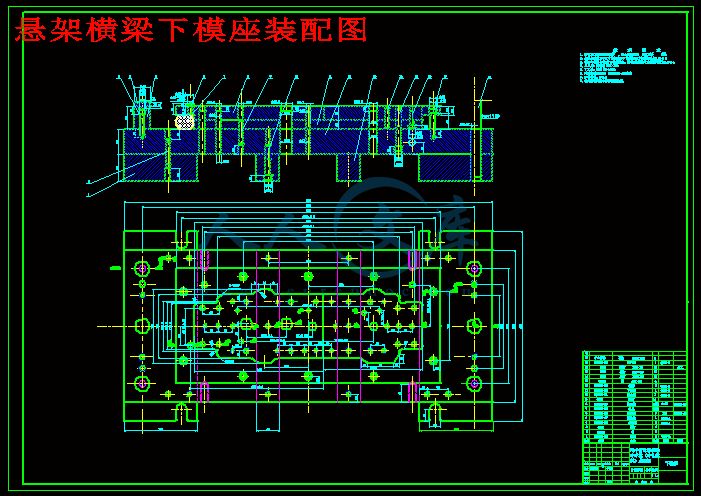

悬架横梁下模座装配图.dwg
悬架横梁冲孔落料装配图.dwg
汽车横梁组合模设计说明书.doc
目 录
摘 要 1
ABSTRACT 1
第1章 引 言 1
第2章 标题 2
2.汽车横梁工艺分析 2
2.1.1工艺特点 3
2.1.2 工艺设计 3
3.1 模具设计 4
3.1.1 闭合高度调整 4
3.1.2 支承轴 5
3.1.3 快换凸模 5
3.2成形模设计 6
3.2.1 凸模设计 6
3.2.2 凹模设计 7
第3章 结束语 8
参考文献 9
汽车横梁组合模设计
摘 要
对同类横梁成形工艺进行了分析，在工艺设计中找出共同点和不干涉处，并设计出适合同类横梁冲孔加工的组合模具。详细介绍了工艺设计思路和组合模的结钩。
关镇词：横梁成形工艺；工艺设计；组合模具
Automobile crossbeam build up pattern design ABSTRACT
Has carried on the analysis to the similar crossbeam forming craft, Discovers the common ground in the technological design and the interference place, And designs suits the similar crossbeam punch holes processing make up Mould. In detail introduced the technological design mentality and the build up pattern knot hook.
Keywords: crossbeam take shape；process design；make up Mould
第一章 引 言
时代的发展，个性化越来越淋漓尽致地体现在汽车开发上，汽车生产的多品种、小批量是必然趋势。而汽车零件的生产离不开模具，模具设计的合理性直接影响产品质量、制造成本及新产品投产周期。为了缩短模具的制造时间，减少模具投入费用，对汽车横梁冲孔工艺及模具设计进行了新的尝试，把原来专用模设计成多用组合模。大大减少了模具投入，既缩短了新产品投产时间，又降低了产品成本。
第2章 汽车横梁工艺分析
2.1 工艺特点
经对产品设计系列化和归类，最后将27种横梁归类为7种。见图1所示。
从图6可见，凸模由凸模座和凸模镶块2部分组成，换模时整体更换，可以避免凸模镶块变形。
3.22 凹模设计
如果仅开档不同，可以通过调整插片尺寸，采用不同厚度的插片获取不同的成形尺寸。插片结构见图7，插片上螺栓位置设计成长槽，很容易插换。插片材料采用45钢，经调质处理。
图7 插片结构
第4章 结束语
以上冲孔和成形组合模已投产2年，易损件便于快换，便于组合，成形零件质量稳定。由此得出以下结论：
(1) 对汽车横梁上的孔进行归类、优化，利用快换凸模和模具进行生产。用闭合高度调节器调整模具闭合高度，可在1副冲孔模上生产多种产品。
(2) 组合成形模上通过对凸模、插片、顶件板的局部更换，可以生产多种规格的汽车横梁。
