三层教学楼施工组织设计【12张CAD图纸+毕业论文】

三层教学楼施工组织设计

35页 15000字数+论文说明书+12张CAD图纸【详情如下】

KJ-8配筋图.dwg

三层平面图.dwg

三层教学楼施工组织设计说明书.doc

二层平面图.dwg

二层结构图.dwg

基础平面图.dwg

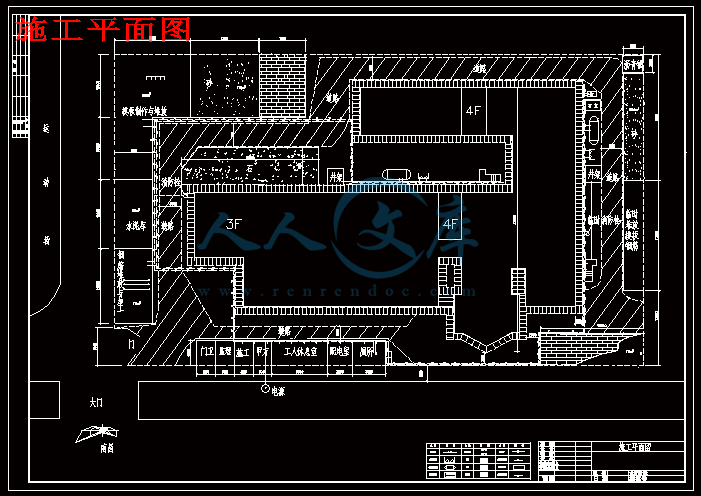

施工平面图.dwg

施工组织设计计算书.doc

施工进度图.dwg

楼梯配筋图.dwg

正立面，背立面.dwg

网络图.dwg

雨蓬厕所.dwg

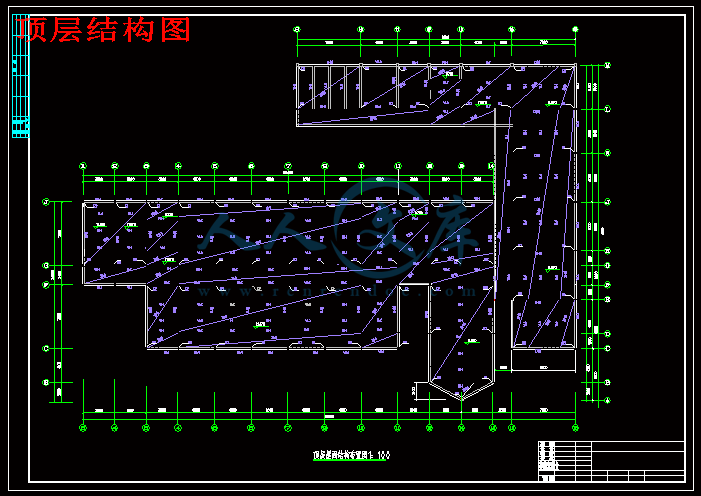

顶层结构图.dwg

施工组织设计计算书

施工组织设计

第一部分 编制说明

一、 编制范围

二、 编制依据

1、 现场勘测资料

2、 国家及地方建筑规范、标准、定额。

三、 编制要点

   总体目标：工期178天，本公司拟定于2007年3月1日开工，2007年8月25日竣工。质量确保市级优良；安全文明施工。

总目标控制：从组织措施、物质措施、配合措施、技术措施、经济措施、管理措施入手，保证达到上述预期目标。

工期控制：制定总进度计划及各段分段施工，确保计划实施。

质量控制：根据不同施工阶段，不同施工季节，不同结构，不同装饰部位专门制定分部分项。

安全控制：制定各施工阶段的安全保障措施，以保障施工人员的安全。

文明施工：按标化管理的细则实施。

环境保护：根据工程所处的环境，从降低噪音、降尘、降低水污染方面入手，并制定专项措施，以保护环境，美化环境。

第二部分 工程概况

一、 建筑总体概况

教学楼为钢筋砼纯框架，平面近似“U”形，共分为A、B、C三段施工，各段均为三层，总建筑面积为4184平方米，A、B段的基础均为独立基础、双基础，C段的基础均为独立基础，基础底落在-1.05m的粘土层上，地基承载力为250KN/M2  ，本工程A段柱网尺寸为7.8m×3.9m及7.8m×4.5m，C段柱网形式较多。A段框架部分层高均为3.9m。B段框架部分（大厅）首层为4.2m，标准层高为3.9m，C段框架层高均为3.9m，结构柱尺寸为300×400mm，框架楼盖和屋盖均为现浇，厕所为现浇。考虑四级抗震设防。

本工程各段楼层设有楼梯各一个，其中B、C段的楼梯上屋面，考虑到现今粘土砖禁止使用，外墙，内墙均采用矿渣砖，其中为了防水要求底部设2皮粘土砖。外走廊用180厚矿砖墙结构维护，语音室，微机室采用120厚矿渣砖墙，A、B、C各段出入处为花岗岩石台阶，大厅出口为钢化玻璃门，其他门为木门外包镀锌铁皮，外墙装饰采用蓝色涂料抹面，内墙用乳胶漆抹面，用白色陶瓷面砖做墙裾。其中厕所做马赛克地面，其余楼面采用水磨石做法。

本工程所有门为钢门，窗为铝合金，屋面防水为三毡四油冷底子一度防水，坡度2%.

本工程所采用的材料砼：梁、板C20，柱C30，基础C20，基础垫层C10。钢筋：φ—I级钢筋， —Ⅲ级钢筋

二、建筑地点的特征：

教学楼座落于南昌市和平路地段，此处的气象条件及工程地质条件如下：

1、气象条件:

           1) 常年主导风向:   西北风

           2) 夏季主导风向:   西南风

           3) 平 均 风  速:   夏季3.1m/s,

冬季 4m/s

           4) 基 本 风  压:   Wo=0.40KN/m2

           5) 基 本 雪  压:   So=0.35KN/m2

最大积雪深度:11cm

           6) 最 高 气  温:   40.6℃

最 低 气  温:   --9.3℃

           7) 最冷月平均温度:  4.5℃(1—2月)

           8) 最热月平均温度:  29.7℃(7—9月)

           9) 最 大 降 雨 量:  50.4mm/h

                月最大降雨量：184.3mm(4—6月)

2、工程地质条件：

           1) 天然地面以下1m厚为填土,地基标准承载力为120KN/m2.填土以下的2m厚为粘土,地基承载力为250KN/m2.粘土以下为中密粗砂层,  地基承载力为300KN/m2。

          2) 地下水位:天然地面以下4m处

          3) 地震设防烈度:  6度

（3）施工条件：

 1）施工单位：

    2）施工人员：各工种工人数均不受限制，但要求不分工种劳动力不均衡系数K<1.6

3）材料供应：各种材料均可保证供应

    4）预制构件和模板、钢筋骨架、门窗等半成品：可由公司构件厂供应（运距10公里）

    5）机械设备：除大吊装机械外，施工单位均能解决。

    6）施工用水、电：由建设单位保证供应，路边即有水源、电源。

    7）施工道路：Ⅱ级公路

第三部分施工组织设计要求及具体实施

一、 设计原则

1、 根据教学楼所给的当地条件，采用先进的施工技术和组织，以提高劳动生产率。

2、 合理安排施工顺序，使之符合客观规律，并使之符合工期要求。

3、 必须保证施工安全和施工质量的措施。

4、 必须确保施工平面图，尽量减少临时设施，尽量避免材料的二次搬运

二、 具体实施

根据设计原则的要求及国家规范，定额，规程剖析该工程如下：

1、工程列项

（一） 地下工程

1、 场地平整               10、浇筑基础梁混凝土

2、 基础土方开挖           11、回填土至室外地坪

3、 垫层支摸

4、 浇筑混凝土垫层

5、 绑基础钢筋

6、 基础支摸

7、 浇基础混凝土

8、 基础梁支摸

9、 基础梁扎筋

（二）主体结构工程

1、绑柱钢筋                6、浇筑梁板混凝土

2、支柱模板                7、楼梯支摸

3、支梁板模板              8、楼梯扎筋

4、浇筑柱混凝土            9、浇筑楼梯混凝土

5、支梁板钢筋              10、填充墙砌筑

（三）屋面工程：

  1、砌筑女儿墙

  2、浇筑屋面造型梁柱

3、1：3水泥砂浆找平层

4、保温层找坡

5、20mm厚水泥砂浆找平层

6、三毡四油防水层

7、水泥砂浆做保护层

（四）装饰工程：

1、砌筑填充墙

2、安装门、窗

3、房心回填

4、外墙贴面砖

5、内墙粉刷水泥砂浆

6、楼梯扶手

7、做水磨石楼面

8、浇捣地面混凝土

9、做地面水磨石

10、做踢脚线

  11、做白色面砖墙裙

  12、内墙涂乳胶漆面层

  13、铺天棚面层

  14、室外台阶

（五）其他工程

暗沟、 散水，落水管安装等等.

基础排列间距较密，考虑到人工挖土跟机械挖土的价格比较，选择机械挖土，横墙基础梁机械难于完成且不是很方便，用人工挖。

竖向运输设备有塔吊跟井架可供选择，由于建筑只有三层，且塔吊造价较高，三段选用两个井架较为适合。

2、施工方法：

 ①施工机械的选择：

  a、在基础工程中：

平整场地：采用推土机75KW

             基础挖土方：采用反铲挖土机

  b、在钢筋混凝土框架结构现浇工程中：（主导工程）

     垂直运输机械：主要可供选择的有：塔式起重机、井架起重机、垂直

运输塔架。根据本工程特点，结合各运输机械的优缺点，现选用两台单笼

单立柱井架起重机。

    混凝土输送机械：主要可供选择的有：1、采用工地搅拌站供应的混凝

土搅拌物，以手推车进行水平运输，以井架起重机进行垂直运输，再通过马

道以手推车浇筑入模；2、采用塔式起重机加混凝土料斗的方法；3、采用混

凝土泵送和布料杆进行浇筑；现考虑文明施工，以及采用混凝土泵送和布料

杆进行浇筑，能一次连续完成水平和垂直运输，配以布料设备还可进行浇筑，

具有效率高、省劳力、费用低等优点。故选用混凝土泵送和布料杆进行浇筑。

施工人员的垂直交通机械：主要可供选择的有：1、齿轮齿条驱动施工电梯；

2、绳轮驱动施工电梯；在该工程施工过程中，考虑其仅属多层结构，在满

足需求时，为控制成本，此处选用绳轮驱动施工电梯。（其造价仅为齿轮

    齿条驱动施工电梯的2/5）

   脚手架选用：此处选用落地式双排钢管脚手架。

单位工程施工平面图设计步骤

⑴  熟悉、了解和分析有关资料

  熟悉、了解设计图纸、施工方案和施工进度计划的要求、通过对有关资料的调查、研究及分析，掌握现场四周地形、工程地质、水文地质等实际情况。

⑵  确定垂直运输机械的位置

  垂直运输机械的位置直接影响到仓库、材料堆场、砂浆和混凝土搅拌站的位置，以及场内道路和水电管网的位置等。因此，应首先予以考虑。

固定式垂直运输机械

① 固定式垂直运输机械（如井架、桅杆、固定式塔式起重机等）的布置，主要应根据机械性能、建筑物平面形状和大小、施工段划分情况、起重高度、材料和构件重量和运输道路等情况而定。应做到使用方便、安全，便于组织流水施工，便于楼层和地面运输，并使其运距短。通常，当建筑物个部位高度相同时，布置在施工段界线附近；井架可布置在窗间墙处，以避免墙体留槎，井架用卷扬机不能劳力井架架身过近。

② 混凝土泵

  混凝土泵设置处，应场地平整，道路畅通，供料方便，跨离浇筑地点近，便于配管，排水、供水、供电方便，在混凝土泵作用范围内不得有高压线等。

⑶  选择搅拌站的位置

   砂浆及混凝土搅拌站的位置，要根据房屋类型、现场施工条件、起重运输机械和运输道路的位置等来确定。布置搅拌站时应考虑尽量靠近使用地点，并考虑运输、卸料方便。

⑷  确定材料及半成品的堆放位置

材料和半成品的堆放位置是指水泥、砂、石砖、石灰及预制构件等。这些材料和半成品堆放位置在施工平面图撒谎能够很重要，应根据施工现场条件、工期、施工方法、施工阶段、运输道路、垂直运输机械和搅拌站的位置以及材料储备量综合考虑。

搅拌站所用的砂、石堆场和水泥库房应尽量靠近搅拌站布置，同时，石灰、淋灰池也应靠近搅拌站布置。砂、石堆场也与运输道路连通或布置在道路边，以便卸车。沥青堆放场及熬制锅的位置应离开易燃品仓库或堆放畅，并宜布置在下风向。

 ⑸ 运输道路的布置

  现场运输道路应尽可能利用永久性道路，或先修好永久性道路的路基，在土建工程结束之前再铺路面。现场道路布置时，应保证行驶畅道并有足够的转弯半径。运输道路最好围绕建筑物布置成一条环行道路。单车道路宽不小于3.5m，双车道路宽不小于6m。

  ⑹  临时设施的布置

  临时设施分为生产临时设施和生活临时设施。生产临时设施有钢筋加工棚、木工棚、水泵房等；生活临时设施有办公室、工人休息室、厕所等。临时设施的布置原则是有利生产，方便生活，安全防火。

  ①生产临时设施如钢筋加工棚的位置，宜布置在建筑物四周稍远位置，且有一定的材料、成品堆放场地。

  ②一般情况下，办公室应靠近施工现场，设于工地入口处，亦可根据现场实际情况选择合适的 地点设置；工人休息室应设在工人作业区；宿舍应布置在安全的上风向一侧；收发室宜布置在入口处等。

  ⑺ 水电管网的布置

  ①施工现场临时供水

  现场临时供水包括生产年、生活、消防等用水。通常，施工现场临时用水应尽量利用工程的永久性供水系统，减少临时供水费用。

  消防用水一般利用城市或建设单位的永久性消防设施。室外消防栓隐蔽感沿道路布置，间距不应超过120m，距房屋外墙一般不小于5m，距道路不应大于4m。工地消防栓2m以内不得堆放其他物品。室外消防栓管径不得小于100㎜。施工用水龙头位置，通常由用水地点的位置来确定。如搅拌站、淋灰池等，此外，还要考虑室内外装修工程用水。

  ②施工、现场临时供电

  为了维修方便，施工现场多采用架空配电线路，且要求架空线与施工建筑物水平距离不小于10m，与地面距离不小于6m，跨越建筑物或临时设施时，垂直距离不小于2.5m。现场线路尽量架设在道路一侧，尽量保持线路水平，以免电杆受力不均。在低电压线路中，电杆间距应为25～40m分支线及引入线均应由电杆处接出，不得由两杆之间接线。
