摘要

    注塑模具是用来生产塑胶制品的工具；也是赋予塑胶制品完整的结构和精确尺寸的工具。

注塑模具依成型特性区可分为热固性塑胶模具和热塑性塑胶模具两种；依成型工艺区可分为吹塑模、传塑模、热成型模、铸塑模、注射模、热压模（压塑模）等，其中热压模以溢料方式又可以分为溢式、半溢式、不溢式三种类型，注射模以浇注系统又可以分为冷流道模和热流道模两种类型；以装卸方式可以分为移动式和固定式两种类型。

    注塑模具是由动模和定模两部分组成的，动模安装在注射机的移动模板上，定模安装在注射机的固定模板上。在注射成型的时候动模与定模闭合构成了浇注系统和型腔，开模时动模和定模分开以便于取出塑料制品。

    模具的结构虽然由于塑料的品种和性能、塑料制品的形状及结构以及注射机的种类等不同而可能有不同的变化，但是基本结构还是一致的。模具主要由浇注系统、调温系统、成型零件以及结构零件构成。其中浇注系统和成型零件是与塑料直接接触的部分，并随塑料和制品的变化而变化，是塑模中最复杂的，变化最大的，要求加工光洁度以及精度最高的部分。

    浇注系统是指塑料从注射机的射嘴进入型腔之前的流道部分，其中包括主流道、分流道、冷料穴和浇口等。成型零件是指组成制品形状的各种零件，包括动模、定模、型腔、型芯、成型杆和排气口等。

    本次毕业设计的课题为钳柄注塑模具的设计，通过对于塑料制品图的分析，了解塑件的几何形状、尺寸、公差和材料名称、设计基准、牌号、表面要求等技术要求。合理设计注塑模具的6大基础部分：分型面的设计，浇注系统的设计，冷却系统的设计，排气系统的设计。正确制定注塑模具的加工工艺路线，合理的去选择各个模板的加工工艺。最后对模具的结构与注射成型机的匹配进行校核。并且绘制了一套模具的装配图以及零件图。

    通过做模具设计以及加工的整个过程，我初步掌握了简单模具设计与制造的过程，为将来自己的发展打下良好基础。


关键词:  钳柄注塑模具；  注射成型；  模具设计




Abstract

Noting the Su molding tool is the tool used to produce a plastic product;It is also the tool of structure and accurate size that gives a plastic product integrity.

    Note Su molding tool can is divided into 2 kinds: plastic molding tool of plastic hot solid molding tool and hot Su according to modeling characteristic area;Depending on to model craft area can is divided into to blow a Su mold, spread a Su mold, hot model a mold, the mold of Zhu Su, inject a mold, hot press mold(press a Su mold) etc., among them hot press mold by overflowing to anticipate again can is divided into an overflow type, half overflow type, not the overflow type is 3, inject the mold note by sprinkling system and can is divided into cold flow a mold and heat to flow a mold 2;Can is divided into ambulation type and fixed type 2 by packing to unload.

    Note Su molding tool from move a mold and settle a mold what two parts constitute, move the mold gearing is in injecting the ambulation template of machine, settling the mold gearing is in injecting the fixed template of machine.Move while injecting to model mold with settle a mold to shut to match constitute to sprinkle to note system and type chamber, open the time of mold move a mold and settle the mold separate in order to take out a plastics product.

    The topic that this graduation designs notes the design of Su molding tool for pliers handle and passes the analysis to the plastics product diagram, several shapes, size, business trip and material name of understand Su piece, design basis, card and surface to request etc. the technique request.Is reasonable design to note the 6 greatest foundations of Su molding tool part:The design of cent type noodles sprinkles the design of noting the system, the design of cooling system, exhaust the design of system.The exactitude establishment notes the processing of Su molding tool craft route, reasonable of choose processing of each template craft.Finally to the structure of the molding tool with inject to model matching of machine to carry on pit in the school.And drew a set of assemble diagram of molding tool and spare parts diagram.

    The whole process passed to do a molding tool design and processed, I first step controled simple molding tool design and the process of manufacturing, lay good foundation for own development in the future.

Keyword:  The pliers handle notes a Su molding tool;  Inject to model;  The molding tool designs


目 录

第一章绪论 1

第二章塑料材料分析 2

2.1 基本特性 2

2.2 主要用途 2

2.3 成型特性 2

第三章分析塑料制品的工艺性 4

3.1 塑料制品公差和表面质量粗糙度 4

3.2 塑件结构工艺性分析 4

  3.2.1 塑件的几何结构主要包括 4

  3.2.2 塑件在模具中成形结束时，可能会出现下列情况 4

  3.2.3 脱模斜度 4

第四章注射机的选择 5

4.1 塑料制品基本参数的计算及注射机选用 5

  4.1.1 制品体积 5

  4.1.2注射机选择 5

4.2 浇口种类选择 6

  4.2.1 浇口设计 6

  4.2.2 浇口选择 6

  4.2.3 浇口套设计 7

第五章浇注系统的确定 9

5.1 分型面的设计 9

5.2 型腔的数目和布局 10

  5.2.1 确定型腔数目： 10

  5.2.2 型腔的布局： 10

5.3 浇注系统的设计 10

  5.3.1 主流道的设计 11

  5.3.2 分流道的设计 12

  5.3.3 冷料穴的设计 12

第六章注射模具结构设计 14

6.1 型芯尺寸及结构设计 14

  6.1.1 型芯径向尺寸计算 15

6.2 型腔尺寸及结构设计 17

6.3 模具结构设计 21

  6.3.1 型腔的设计 22

6.4 模套的设计 23

6.5 模具结构图 24

6.6 模具与成型机械关系的校核 25

  6.6.1 制品体积 25

  6.6.2 流道体积 25

6.7 注射机的校核 27

  6.7.1 最大注射量的校核 27

  6.7.2 注射压力的校核 27

  6.7.3 锁模力校核 27

  6.7.4 拉杆间距的校核 27

  6.7.5 开模行程的校核 27

  6.7.6 模具厚度的校核 28

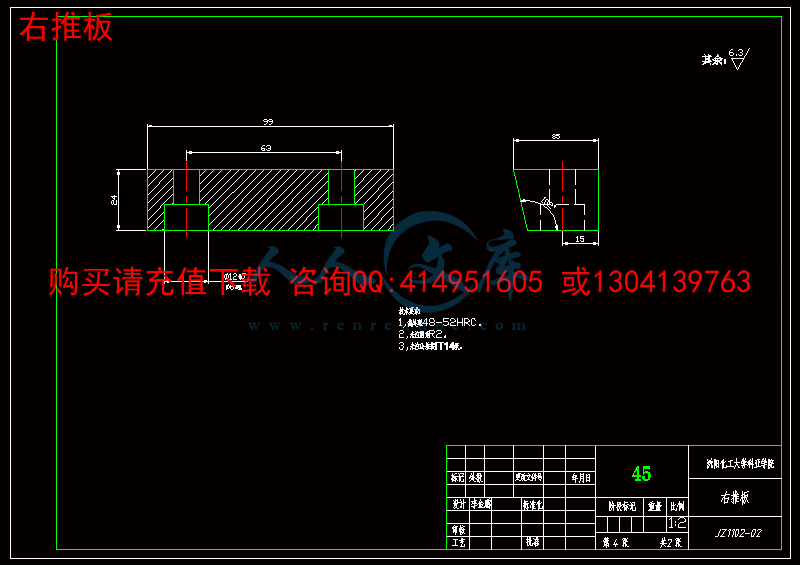

6.8 推出机构 28

6.9 导向支承紧固复位机构 28

6.10 冷却系统 29

参考文献 30

致谢 31




第一章 绪论

    本次毕业设计的课题为钳柄（PVC）注塑模具设计，通过对塑料制品图的分析，了解塑件的几何形状、尺寸、公差以及设计基准、材料名称、牌号和表面要求等技术要求。合理设计模具的基础部分：分型面设计，浇注系统设计，冷却系统设计，排气系统设计等。正确制定模具的加工工艺路线，合理的选择各个模板的加工工艺。最后对模具的结构与注成型射机的匹配进行了校核。并绘制出一套模具的装配图和零件图，来完成本次设计内容。


内容简介：
毕业设计（论文）任务书 机械设计制造及其自动化专业 1102 班 学生： 李金鹏 毕业设计（论文）题目： 中号钳柄注塑模具 毕业设计（论文）内容： 1、 图纸 折合成 1 张 1 张（ 装配图、零件图 ） 2、 计算说明书一份（ 、小四字 20 页以上） 毕业设计（论文）专题部分： 确定模具所选用的材料，确定模具的基本结构，确定模具型腔、型芯的成形尺寸，完成模具样图的设计图纸。 起止时间： 2015 年 3 月 16 日 6 月 4 日 指导教师： 签字 2015 年 3 月 16 日 毕业设计（论文）指导教师评阅意见表 专业 机械设计制造 及其自动化 班级 1102 姓名 李金鹏 题目 中号钳柄注塑模具 指 导 教 师 评 语 该同学按毕业设计论文任务书完成规定的任务工作量 ，论文题目难度 合适 ，工作量 适当 。 该同学 在设计中，遵守纪律， 能 查阅、 运用 各种 资料 及新知识 的能力。能够进行选题要求的相关计算，会使用 件绘图和和运用办公软件进行计算、录入、排版。论文 文理通顺 、 图表规范 。 达到了本科毕业设计论文要求 。 同意答辩。 签字： 年 月 日 毕业设计（论文）评阅教师评阅意见表 专业 机械设计制造及 其自动化 班级 机制 1102 姓名 李金鹏 题目 中号钳柄注塑模具设计 评 阅 人 评 语 签字： 年 月 日 毕业设计 (论文 )答辩记录 专业班级 :机制 1102 学 号： 311202324 姓 名 : 李金鹏 答辩内容记录 : 记录人： 沈 阳 化 工 大 学 科 亚 学 院 本科生毕业设计成绩考核评价表 答辩小组： 年 月 日 毕业设计 名 称 中号钳柄注塑模具设计 专 业 机械设计制造及其自动化 班级 机制 1102 姓名 李金鹏 评价人 权重 评价点 得分 指导教师 10 图纸完备、整洁，设计说明书的撰写质量 5 分析、计算、论证的综合能力 5 能综合运用所学知识和专业知识，独立工作能力强 5 毕业 实习表现、 进度表书写情况 评阅人 10 设计的有重大改进或独特见解 ， 有一定应用价值 5 设计 的难度和工作量 ，结合 本专业情况 5 计算、图纸、公式、符号、单位是否符合工程设计规范 5 说明书的 条理性、语言、书写、图表水平 答辩小组 10 设计 规格符合要求及答辩规范程度 10 答辩挂图准备情况 10 答辩中思维敏捷，知识面 宽厚程度 10 回答问题的正确性，有无错误 10 是否有创新意识，设计是否有新意 教师、评阅人和答辩小组按以上各条的相应评价点给出得分， 合计 总 分数。 在总成绩分数中， 90为优秀， 80为良好， 70中等， 60及格，不足 60 分为不及格，列入本表右 侧 成绩栏中。 注意：有严重抄袭现象的学生成绩应定为不及格，有抄袭现象但不严重的学生成绩应降档处理。指导教 师、评阅人及答辩小组对此应切实注意，如有不可解决的分歧，可交于 院 系 答辩委员会裁定。 合计分数 成绩 沈阳化工大学科亚学院 毕业设计（论文）答辩成绩评定 沈阳化工大学科亚学院毕业设计（论文）答辩委员会于 年 月 日 审查了 机械设计制造及其自动化 专业 李金鹏 的毕业设计（论文）。 设计（论文）题目： 中号钳柄注塑模具设计 设计（论文）专题部分： 注塑成型工艺方案及模具结构的分析和确定 设计（论文）共 31 页，设计图纸 2 张 指导教师： 评 阅 人： 毕业设计（论文）答辩委员会意见： 成绩： 学院答辩委员会 主任委员 （签章） 年 月 日 沈阳化工大学科亚学院 本 科 毕 业 论 文 题 目： 中号钳柄注塑模具 设计 专 业： 机械设计及其自动化 班 级： 1102 学生姓名： 李金鹏 指导教师： 陈慧珍 论文提交日期： 2015 年 6 月 1 日 论文答辩日期： 2015 年 6 月 4 日 毕业设计（论文）任务书 机械设计制造及其自动化专业 1102 班 学生：李金鹏 毕业设计（论文）题目：中号钳柄注塑模具 毕业设计（论文）内容： 一号图纸 1 张，号图纸 4 张， (装配图，零件图 )； 计算说明书一份（ ，小 4 字 30 页以上） 毕业设计（论文）专题部分： 注塑成型工艺方案及模具结构的分析和确定 起止时间： 2015 年 3 月 10 日 2015 年 6 月 4 日 指导教师 签字 ： 年 月 日 摘要 注塑模具是用来生产塑胶制品的工具；是用来赋予塑胶制品完整的结构的，也是用来赋予塑胶制品精确尺寸的工具。 注塑模具可分为两大类，一种是按成型特性区可分为热固性塑胶模具和热塑性塑胶模具，另外一种是按成型工艺区可分为吹塑模、传塑模、热成型模、铸塑模、注射模、热压模（压塑模）等，其中热压模以溢料方式又可以分为溢式、半溢式、不溢式三种类型，注射模以浇注系统又可以分为冷流道模和热流道模两种类型；以装卸方式可以分为移动式和固定式两种类型。 注塑模具是由两部分组成，分别是动模和定模。注射机的移动模 板上安装动模，注射机的固定模板上安装定模。浇注系统和型腔是在注射成型的时候动模与定模闭合构成的，开模时动模和定模分开以便于取出塑料制品。 每个模具的基本结构都是一致的，但是根据塑料的品种和性能、塑料制品的形状及结构以及注射机的种类等不同还是有差别的。模具的构成是由浇注系统、调温系统、成型零件以及结构零件组成的。塑模中最复杂的，变化最大的，要求精度和光洁度最严格的是浇注系统和成型零件。因为他们是直接与塑料接触的，并随塑料和制品的变化而变化。 浇注系统是指塑料从注射机的射嘴进入型腔之前的流道部分 ，是由 主流道、分流道、冷料穴和浇口组成的。成型零件是指组成制品形状的各种零件，是由动模、定模、型腔、型芯、成型杆和排气口等组成的。 本次毕业设计的课题为中号钳柄注塑模具的设计，通过对于塑料制品图的分析，了解塑件的形状大小、尺寸、公差和材料名称、设计基准、牌号、表面要求等要求。对注塑模具的 6大基础部分：分型面的设计，浇注系统的设计，冷却系统的设计，排气系统的设计进行设计。正确制定注塑模具的加工工艺路线，合理的去选择各个模板的加工工艺。最后对模具的结构与注射成型机的匹配进行校核。并且绘制了一套模具的装配图以及零件图。 通过这次对钳柄注塑模具的设计过程，我掌握了更多的模具设计和制造过程，为我将来的发展打下了良好的基础。 关键词 : 钳柄注塑模具； 注射成型； 模具设计 u is to a t is of a u is of u to on to is to a Su a Su a u, a a Su by to is an , by is a to a ;is by to u a a is in of is in of to a to to to to of a in to a of of of of of is to to to is in of is in u of to of to to of of of a of a to to of to a a u to of u to to u he of of of of u of of to of to of to on in a of of to do a I of in a Su to 目 录 第一章绪论 . 1 第二章塑料材料分析 . 2 本特性 . 2 要用途 . 2 型特性 . 2 第三章分析塑料制品的工艺性 . 1 料制品公差和表面质量粗糙度 . 4 件结构工艺性分析 . 4 件的几何结构主要包括 . 4 件在模具中成形结束时，可能会出现下列情况 . 4 模斜度 . 4 第四章注射机的选择 . 5 料制品基本参数的计算及注射机选用 . 5 品体积 . 5 . 5 口种类选 择 . 5 口设计 . 5 口选择 . 6 口套设计 . 7 第五章浇注系统的确定 . 9 型面的设计 . 9 腔的数目和布局 . 10 定型腔数目： . 10 腔的布局： . 10 注系统的设计 . 10 流道的设计 . 11 流道的设计 . 12 料穴的设计 . 12 第六章注射模具结构设计 . 14 芯尺寸及结构设计 . 14 芯径向尺寸计算 . 15 腔尺寸及结构设 计 . 17 具结构设计 . 21 腔的设计 . 21 套的设计 . 23 具结构图 . 24 具与成型机械关系的校核 . 25 品体积 . 25 道体积 . 25 射机的校核 . 27 大注射量的校核 . 27 射压力的校核 . 27 模力校核 . 27 杆间距的校 核 . 27 模行程的校核 . 27 具厚度的校核 . 28 出机构 . 28 向支承紧 固复位机构 . 28 却系统 . 29 参考文献 . 30 致谢 . 31 沈阳化工大学科亚学院学士学位论文 第一章 绪论 1 第一章 绪论 本次毕业设计的课题为中号钳柄（ 塑模具设计，是通过对塑料制品图的分析，了解塑件的大小形状、尺寸、公差以及设计基准、材料名称、牌号和表面要求等技术要求。合理设计模具的基础部分：分型面设计，浇注系统设计，冷却系统设计，排气系统设计等。正确制定模具的加工工艺路线，合理的选择各个模板的加工工艺。最后对模具的结构与注成型射机的匹配进行了校核。并绘制出一套模具的装配图和零件图，来完成本次设计内容。 见图 1 为塑件基本结构图： 图 1 成型塑件 技 术 要 求 ： 制 品 材 料 大 批 量 生 产 ， 表 面 ： 全 部 沈阳化工大学科亚学院学士学位论文 第二章 塑料材料分析 2 第二章 塑料材料分析 本特性 聚氯乙烯（ 氯乙烯单体在过氧化物、偶氮化合物等引发剂；或在光、热作用下按自由基聚合反应机理聚合而成的聚合物。是无定型结构的白色粉末。 可溶性和可熔性很差，加热后塑性也很差，所以纯的聚氯乙烯树脂不能直接用作塑料，必须给加入添加剂。在聚氯乙烯树脂中要加入少量增塑剂，才能制造出硬聚氯乙烯，硬聚氯乙烯在抗弯、抗拉、抗压和抗冲击的性能方面是较好的，可以单独用作结构材料。软聚氯乙烯的在柔软性、耐寒性以及断后延长率相对来说较好，但是脆性、硬度、抗拉强度会降低。电气绝缘性好，可以用作低频绝缘材料，对有机和无机的酸、碱、盐均稳定 ，化学稳定性随温度升高而降低，但是正常情况下比较稳定 要用途 聚氯乙烯主要分为软质、半硬质、硬质塑料制品。聚氯乙烯主要应用型材、管材、硬材、板材等，这些属于塑料硬制品。还有包装材料、涂层制品、聚氯乙烯膜。这些是塑料软制品。还有一些日用消费品，包括人造革，体育用品之类都是用聚氯乙烯制造的。 型特性 1 无定型、流动性很差、所以为了提高流动性，也为了防止有气泡，可以预先干燥一下。模具的浇注系统不要细长，应该粗短一些，浇口直径要大一些，不要有死角，模具必须冷却，表面需要镀金属烙 。 2 由于其耐腐蚀性较好，流动性较差的特点，必须用专业设备和模具，必须按分类加入不同种类和数量的助剂。 沈阳化工大学科亚学院学士学位论文 第二章 塑料材料分析 3 3 热稳定性差，易热分解，分解时有腐蚀性、刺激性气体散出。成型温度范围较小 4 采用螺杆式注射成型机喷嘴时 ,孔径要大 ,以防死角滞料 如有镶件 应 该 先 预 热 。沈阳化工大学科亚学院学士学位论文 第二章 塑料材料分析 4 第三章 分析塑料制品的工艺性 料制品公差和表面质量粗糙度 1 公差：塑件的尺寸精度一般来说不高，在保证使用要求的前提下尽量选用低精度等级。从零件图上分析，精度应该选为 为合适。 2 表面质量粗糙度 ：塑件的使用要求和美观要求是决定塑件制品粗糙度的，而塑件制品的粗糙度主要取决于模具型腔表面粗糙度，同时还与塑件品种及成型工艺有关。一般来说，模具表面的粗糙度要比塑件低 1 2 级，塑件表面粗糙度： 间。模具在使用的过程中表面粗糙度会不断增大，因为型腔在不断磨损。所以应随时进行抛光复原，以保证模具的精度。 件结构工艺性分析 件的几何结构主要包括 形状、壁厚、支撑面、圆角和孔等。 件在模具中成形结束时，可能会出现下列情况 （ 1）塑件 冷却后产生收缩，会使塑件抱住模具型芯或型腔中的凸起部分； （ 2）如果塑件收缩率极小，那么已成型的塑件很可能紧紧的贴在模具腔体表面上； （ 3）如果塑件粘附力很强的话并且模具型腔表面高度光洁时，已成型的塑件很可能紧紧的粘附在模具腔体的表面上。 模斜度 本制品无脱模斜度，因为这样制品会对型芯有很大的包紧力，所以生产时可喷涂脱 模 剂 的 方 法 进 行 脱 模 操 作 。沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 5 第四章 注射机的选择 料制品基本参数的计算及注射机选用 品体积 中号钳柄塑件的立体图用 件绘制出并进行质量属性检测。得知塑件体积为 V 注射机选择 根据制品结构选择立式注射机，查模具设计指导书初步选用 射机，主要参数见表 1： 表 4口种类选择 口设计 注射机型号 大成型面积 130 额定注射量 / 60 最大开合模行程 180 螺杆直径 /8 模具最大厚度 200 注射压力 /22 模具最小厚度 70 注射行程 /70 喷嘴圆弧半径 12 注射方式 柱塞式 喷嘴孔直径 4 锁模力 /00 顶出形式 中心设有顶出，机械顶出 沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 6 （ 1）概念：浇口又称进料口，是链接型腔与分流道之间的细短通道（除直接交口外），它是浇注系统的关键部分。 （ 2）浇口的作用： 型腔充满后，因熔体在浇口处首先凝结，所以可防止倒流。 方便在浇口处切除浇注系统的凝料。 易于充型，因为当塑料熔体通过浇口时，剪切速率会增加，同时筒体的内摩擦加剧，使塑料熔体的 温度升高，粘度减小，提高流动性。 浇口尺寸不应该过小，如果过小的话这样会影响塑件质量。因为浇口尺寸过小会造成压力损失增大，加快凝料速度，补缩困难，甚至形成喷射现象。 口选择 （ 1）选择：此模具应该采用标准浇口，也就是侧浇口，又称之为边缘浇口，边缘浇口的断面一般是矩形，侧浇口一般在分型面上开设，充模时一般是从型腔侧面开始的，改变熔体充模时的剪切速率以及浇口的固化时间只需要改变截面的宽厚即可，在实践中通常要把侧浇口的厚度加工薄一些，这样才可以在试模时方便及时修正，以调节浇口固化所需 要的时间。 （ 2）侧浇口的特点为：优点是截面简单，易于加工，对各种的塑料的成型适应性较强；多应用于中小型制品的多型腔模具中，缺点就是有浇口痕迹存在，注射压力损失比较大，对深型腔制品排气麻烦 （ 3）侧浇口的尺寸设计：设定侧浇口的厚度 h=1度 B=3口长度L=1模时修正。 沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 7 图 2 浇口 口套设计 根据注射机选择型号为 管道横截面形状采用圆形截面。为了便于流道凝料的脱出，把主管道设计成为圆锥形，其锥度取 =3，内壁表面粗糙度值为端直径 D 大于注射机喷嘴直径 d= 流道前端球面半径 R 大于喷嘴球面半径 r=2 14流道的长度 L 由定模座板厚度决定。主流道大端和分流道相接处应有过渡圆角为 减少材料流转向时所受的阻力。 沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 8 图 3 浇口套 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 9 第五章 浇注系统的确定 型面的设计 分型面选择的总体原则： 分型面的选取不仅关系到塑件的成型和脱模，而且涉及模具结构和制造成本，因此，必须重视选择 分型面。一般来说，分型面选择的总体原则主要有三： A 保证塑件质量。这是最基本的一条，必须使塑件质量符合预定要求。 B 便于塑件脱模。易于脱模，可使生产率提高，塑件不易变形，提高正品率。 C 简化模具结构。同样一个塑件，因为分型面选择的不同，使结构的复杂程度有很大不同，合理地选择，即可简化模具结构。 选择分型，在模具的设计中，分型面的选择决定了模具的结构。设计时应根据分型面的选择原则以及塑件的成型要求来选择分型面。 型腔与模具的关系基本上可分三类：型腔完全处于动模中；型腔完全处 于定模中；型腔分别处于动、定模中。 该塑件表面质量没有特殊要求，零件高度为 12且垂直于轴线的截面形状比较简单和规范，所以选择水平分型面就可以达到降低模具的复杂程度，又减少模具加工所需难度，又便于成型和脱模的需求，还方便脱模。 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 10 腔的数目和布局 定型腔数目： 模具设计时，应先确定确定型腔数目，而确定型腔数目是根据塑件精度，生产经济性，注射机安装尺寸来确定的。 故本制件采用一模两件。 腔的 布局 ： 使制品质量均一、稳定，型腔分布必须满足每一个型腔都同时充 满并且使每个型腔都能获得相同的压力。 型腔分布分为平衡式和非平衡式排布。 a）、平衡式：要求浇道的形状大小、尺寸模具冷却条件完全一致，从而实现均匀进料且同时充满。 b）、非平衡式：浇道长度不同不利于均匀进料，但可缩补浇道长度实现同时充满，做各个型腔浇道尺寸设计不一样。 本制件采用平衡式型腔； 注系统的设计 注射模的浇注系统是指 塑料熔体从注射机喷嘴进入模具开始到型腔为止所流经的通道 。它的作用是传递塑料，也负责排出型腔气体，并在填充的过程中使型腔的各个部分都充满压力，以获得组织 致密、表面光洁、外形清晰和尺寸稳定的塑件。 浇注系统的组成部分是由主流道、分流道、浇口以及冷料穴四部分组成。 浇注系统设计的基本原则： 1 必须了解塑料的工艺性能； 2 尽量减少塑料的耗量和熔接痕； 3 修改方便，并保证塑件的质量； 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 11 4 采用更方便快捷的流程充满型腔； 5 防止型芯和塑件变形； 6 要求热量和压力损失最小； 7 尽量浇注系统的容积达到最小； 流道的设计 我们把浇注系统的 注射机喷嘴和注塑模具浇 口套连接处开始到分流道用来给塑料熔体流动的通道叫做主流道。塑料熔体流动速度取决于主流道的尺寸和形状，冲模时间也取决如此，所以为了让效率大，熔体的温度降幅和压力损失小，我们必须让主流道垂直于分型面。 图 4 浇口套 根据注射机选择型号为 管道横截面形状采用圆形截面。为了便于流道凝料的脱出，主管道设计成圆锥形，其锥度取 =3，内壁表面粗糙度值为 端直径 D 大于注射机喷嘴直径 d= 流道前端球面半径 R 大于喷嘴球面半径 r=2 14流 道的长度 L 由定模座板厚度决定，。主流道大端与分流道相接处应有过渡圆角 减少料流转向时的阻力。 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 12 流道的设计 我们把主流道和浇口之间的流动通道叫做分流道，它一般开设在分型面上，作用是分流和转向。注塑模具型腔的总体布置和浇口的位置决定了分流道的长度。为了减少压力和热量以及流道凝料的损失，分流道应该短一些，一般的分流道截面分为五种，分别是以下 图 5 常用流道截面形状 查参考资料塑料成型工艺与模具设计中 101 页表 2知，聚氯乙烯（ 料的分流道断 面直径的推荐值为 我们需要让流道截面大一些，表面积小一些，以用来减少流道的压力损失，也为了减少传热损失，因此，我们可以工作效率最高的正方形和圆形，工作效率是流道的截面积和周长的比值，但正方形的流道凝料脱模比较困难，所以选择圆形流道。取断面直径为 4面用经验公式做更精确确定。 料穴的设计 冷料穴的作用：是为了贮存为两次注射间隔所产生的冷料以及熔体流动的前锋冷料，防止它进入型腔 设计要求：冷料穴底部必须是曲折的钩形或者下 陷的凹槽， 这 使冷料穴兼有分模时将主流道凝料从主流道衬套中拉出并滞留在动模一侧的作用。冷料穴分为主流道冷沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 13 料穴以及分流道冷料穴。主流道和分流道的末端一般是冷料穴的位置，因为这是塑料最先到达的部位。把冷料穴设计在这里是为了是防止在注射机注射时将冷料注入型腔之中，从而使塑料制品产生缺陷。而在开模的时候，冷料穴又起到将主流道的凝料从浇口套中拉出的作用。冷料穴的直径一般应该大于主流道大端的直径。本模具为倒锥孔型冷料穴。 图 6 冷料穴 沈阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 14 第六章 注射模具结构设计 通常注射机的实际注射量为注射机最大 注射量的 80%,即 0%=10080%=80 聚氯乙烯收缩率（ S） 查塑料成型工艺与模具设计表 1聚氯乙烯的收缩率范围为 换算成平均收缩率 =(+)/2=2 芯尺寸及结构设计 塑件有关的尺寸精度等级参数见表 2： 表 2 塑料尺寸公差表 尺 寸 公 差差数值 /0 3 3 6 61014506580100阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 15 芯径向尺寸计算 图 7 成型塑件 型芯的径向尺寸计算公式： 0431 6 式中 塑件内形径向公称尺寸（ 塑件的平均收缩率（ %） 塑件的尺寸公差（ 模具制造公差，取塑件尺寸公差 的 3161 ，在这里取 31 型芯的径向尺寸计算 对于塑件的尺寸 差取为 ： 沈阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 16 0431 17 = 型芯的高度尺寸计算公式： 0321 6 式中 塑件内形径向公称尺寸（ 塑件的平均收缩率（ %） 塑件的尺寸公差（ 模具制造公差，取塑件尺寸公差 的 3161 ，在这里取 31 型芯的高度尺寸计算 对于塑件的尺寸 差取为 0321 1112 =阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 17 图 8 型芯 腔尺寸及结构设计 型腔的径向尺寸计算公式 0431 6 式中 塑件内形径向公称尺寸（ 塑件的平均收缩率（ %） 塑件的尺寸公差（ 模具制造公差，取塑件尺寸公差 的 3161 ，在这里取 31 对于塑件的尺寸 差取为 ： 0431 18 沈阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 18 =于塑件的尺寸 差取为 ： 0431 113 =于塑件的尺寸 差取为 ： 0431 113 =于塑件的尺寸 差取为 ： 0431 12 =于塑件的尺寸 差取为 ： 0431 11 =腔的深度尺寸计算公式 0321 6 沈阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 19 式中 塑件内形径向公称尺寸（ 塑件的平均收缩率（ %） 塑件的尺寸公差（ 模具制造公差，取塑件尺寸公差 的 3161 ，在这里取 31 对于塑件的尺寸 差取为 ： 0321 140 =于塑件的尺寸 差取为 ： 0321 152 =于塑件的尺寸 差取为 ： 0321 168 =于塑件的尺寸 差取为 ： 0321 11 1 2 =阳化工大学科亚学院学士学位论文 第六章 注射模具结构设计 20 对于塑件的尺寸 差取为 ： 0321 13 =于塑件的尺寸 差取为 ： 0321 175 =于塑件的尺寸 差取为 ： 0321 =于塑件的尺寸 差取为 ： 0321 =于塑件的尺 寸 差取为 ： 0321 第六章 注射模具结构设计 21 = 13 = 9 型腔 具结构设计 模具的结构主要由以下部分组成：成型部分、侧向分型以及抽芯部分、支承部分、推出机构、浇注系 统、 沈阳化工大学科亚学院 本科毕业论文 题 目： 中号 钳柄注塑模具 专 业： 机械设计及其自动化 班 级： 1102 学生姓名： 李金鹏 指导教师： 陈慧珍 论文提交日期： 年 月 日 论文答辩日期： 年 月 日 毕业设计（论文）任务书 机制专业 1001班 学生：范磊 毕业设计（论文）题目： 中号 钳柄注塑模具 毕业设计（论文）内容： 分析塑件，选择注射机，写出模具的设计方案。 毕业设计（论文）专题部分： 确定模具所选用的材料，确定模具的基本结构，确定模具型腔、型芯的成形尺寸，完成模具样图的设计图纸。 起止时间： 2014 年 4 月 8 日 2014 年 6 月 5 日 指导教师： 签字 年 月 日 摘要 注塑模具是用来生产塑胶制品的工具；也是赋予塑胶制品完整的结构和精确尺寸的工具。 注塑模具依成型特性区可分为热固性塑胶模具和热塑性塑胶模具两种；依成型工艺区可分为吹塑模、传塑模、热成型模、铸塑模、注射模、热压模（压塑模）等，其中热压模以溢料方式又可以分为溢式、半溢式、不溢式三种类型，注射模以浇注系统又可以分为冷流道模和热流道模两种类型；以装卸方式可以分为移动式和固定式两种类型。 注塑模具是由动模和定模两部 分组成的，动模安装在注射机的移动模板上，定模安装在注射机的固定模板上。在注射成型的时候动模与定模闭合构成了浇注系统和型腔，开模时动模和定模分开以便于取出塑料制品。 模具的结构虽然由于塑料的品种和性能、塑料制品的形状及结构以及注射机的种类等不同而可能有不同的变化，但是基本结构还是一致的。模具主要由浇注系统、调温系统、成型零件以及结构零件构成。其中浇注系统和成型零件是与塑料直接接触的部分，并随塑料和制品的变化而变化，是塑模中最复杂的，变化最大的，要求加工光洁度以及精度最高的部分。 浇注系统是指塑 料从注射机的射嘴进入型腔之前的流道部分，其中包括主流道、分流道、冷料穴和浇口等。成型零件是指组成制品形状的各种零件，包括动模、定模、型腔、型芯、成型杆和排气口等。 本次毕业设计的课题为钳柄注塑模具的设计，通过对于塑料制品图的分析，了解塑件的几何形状、尺寸、公差和材料名称、设计基准、牌号、表面要求等技术要求。合理设计注塑模具的 6大基础部分：分型面的设计，浇注系统的设计，冷却系统的设计，排气系统的设计。正确制定注塑模具的加工工艺路线，合理的去选择各个模板的加工工艺。最后对模具的结构与注射成型机的匹配进行 校核。并且绘制了一套模具的装配图以及零件图。 通过做模具设计以及加工的整个过程，我初步掌握了简单模具设计与制造的过程，为将来自己的发展打下良好基础。 关键词 : 钳柄注塑模具； 注射成型； 模具设计 u is to a is of a u is of u to on to is to a Su a Su a u, a a Su by to is an , by is a to a ;is by to u a a is in of is in of to a to to to to of a in to a of of of of of is to to to is in of is in u of to of to to of of of a of a to to of to a a u to of u to to u he of of of of u of of to of to of to on in a of of to do a I of in a Su to 目 录 第一章绪论 . 1 第二章塑料材料分析 . 2 本特性 . 2 要用途 . 2 型特性 . 2 第三章分析塑料制品的工艺性 . 4 料制品公差和表面质量粗糙度 . 4 件结构工艺性分析 . 4 件的几何结构主要包括 . 4 件在模具中成形结束时，可能会出现下列情况 . 4 模斜度 . 4 第四章注射机的选 择 . 5 料制品基本参数的计算及注射机选用 . 5 品体积 . 5 射机选择 . 5 口种类选择 . 6 口设计 . 6 口选择 . 6 口套设计 . 7 第五章浇注系统的确定 . 9 型面的设计 . 9 腔的数目和布局 . 10 定型腔数目： . 10 腔 的布局： . 10 注系统的设计 . 10 流道的设计 . 11 流道的设计 . 12 料穴的设计 . 12 第六章注射模具结构设计 . 14 芯尺寸及结构设计 . 14 芯径向尺寸计算 . 15 腔尺寸及结构设计 . 17 具结构设计 . 21 腔的设计 . 22 套的设计 . 23 具结构图 . 24 具与成型机械关系的校核 . 25 品体积 . 25 道体积 . 25 射机的校核 . 27 大注射量的校核 . 27 射压力的校核 . 27 模力校核 . 27 杆间距的校核 . 27 模行程的校核 . 27 具厚度的校核 . 28 出机构 . 28 向支承紧固复位机构 . 28 却系统 . 29 参考文献 . 30 致谢 . 31 沈阳化工大学科亚学院学士学位论文 第一章 绪论 1 第一章 绪论 本次毕业设计的课题为钳柄（ 塑模具设计，通过对塑料制品图的分析，了解塑件的几何形状、尺寸、公差以及设计基准、材料名称、牌号和表面要求等技术要求。合理设计模具的基础部分：分型面设计，浇注系统设计，冷却系统设计，排气系统设计等。正确制定模具的加工工艺路线，合理的选择各个模板的加工工艺。最后对模具的结构与注成型射机的匹配进行了校核。并绘制出一套模具的装配图和零件图，来完成本次设计内容。 见图 1 为塑件基本结构图： 图 1 成型塑件 技术要求：制品材料 批量生产，表面：全部 阳化工大学科亚学院学士学位论文 第二章 塑料材料分析 2 第二章 塑料材料分析 本特性 聚氯乙烯（ 白色或浅黄色粉末状，是线性结构，非结晶型的高聚物。 其可溶性和可熔性比较差，加热后塑性也很差，所以纯聚氯乙烯树脂不能直接用作塑料，一般都应加入添加剂。在聚氯乙烯树脂中要加入少量增塑剂，可制成硬聚氯乙烯，硬聚氯乙烯有较好的抗弯、抗拉、抗压和抗冲击的性能，可以单独用作结构材料。软聚氯乙烯的柔软性、耐寒性以及断后延长率也会增加，但是脆性、硬度、抗拉强度会降低。电气绝缘性好，可以用作低频绝缘材料，化学稳定性比较好。 要用途 聚氯乙烯主要 应用 于 生产两个种类 的 制品， 其中 一种是塑料软制品， 另一种 是塑料硬制品。塑料软制品主要 包括 ：人造革、电线护套 、 薄膜等塑料软制品。塑料硬制品主要 包括 ：食品包装、家用管道、供水管道、房屋墙板、商用机器壳体、电子产品包、快艇护舷 、 医疗器械等，也可用于生产板材、门窗和阀门等塑料硬制品。 型特性 1 无定形料 ,吸湿小 ,流动性差 防止发生气泡 ,塑料可 以 预先干燥 该 粗短 一些 ,浇口截面 大一些 ,不 能 有死角 冷却 ,表面 需 镀铬 。 2 由于其腐蚀性和流动性特点，最好采用专用 设备和模具。所有产品须根据 不同需要加入不同种类和数量的助剂 。 3 极 容 易分解 ,在 二百摄氏 度 的 温度下与钢 易分解 ,分解时逸出 具有腐蚀 成型温度范围小 。 4 采用螺杆式注射 成型 机喷嘴时 ,孔径 要 大 ,以防死角滞料 带镶件 ,如有镶沈阳化工大学科亚学院学士学位论文 第二章 塑料材料分析 3 件 应该先 预热。沈阳化工大学科亚学院学士学位论文 第三章 分析塑料制品的工艺性 4 第三章 分析塑料制品的工艺性 料制品公差和表面质量粗糙度 1 公差：塑件的尺寸精度往往不高，应在保证使用要求的前提下尽可能选用低精度等级。从零件图上分析，精度一般为 较合适。 2 表面质量粗糙度 ：塑件表面粗糙度主要根据塑件制品的使用要求和美观要求设计的，塑件制品的粗糙度主要取决于模具型腔表面粗糙度，同时还与塑件品种及成型工艺有关。一般来说，模具表面的粗糙度要比塑件低 1 2 级，塑件表面粗糙度： 间。模具在使用的过程中由于型腔不断磨损而使表面粗糙度不断增大，所以应该随时进行抛光复原，用来保证模具的精度。 件结构工艺性分析 件的几何结构主要包括 形状、壁厚、支撑面、圆角和孔等。 件在模具中成形结束时，可能会出现下列情况 （ 1）由于塑件冷却后产生收缩，会使塑件抱住模具型芯或型腔中的凸起部分； （ 2）对于收缩率极小的塑件，已成型的塑件很可能紧紧的贴在模具腔体表面上； （ 3）对于粘附力很强的塑件，当模具型腔表面高度光洁时，已成型的塑件很可能紧紧的粘附在模具腔体的表面上。 模斜度 由于本制品没有脱模斜度，这样制品对型芯的包紧力比较大，所以生产时可喷涂脱模剂的方法进行脱模操作。沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 5 第四章 注射机的选择 料制品基本参数的计算及注射机选用 品体积 通过使用 件绘制出钳柄塑件的立体图，进行质量属性检测得塑件体积为 V 注射机选择 根据制品结构选择立式注射机，查模具设计指导书初步选用 射机，主要参数见表 1： 表 1 注射机的参数 型号 定注射量 / 360 螺杆（柱塞）直径 / 338 注射压力 /22 注射 行程 /70 注射方式 柱塞式 锁模力 /00 最大城型面积/ 2130 模板最大行程 /80 模具最大厚度/00 模具最小厚度 /0 喷嘴圆弧半径/2 喷嘴孔直径 / 拉杆空间 /90 300 沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 6 口种类选择 口设计 （ 1）概念：浇口又称进料口，是链接分流道与型腔之间的细短通道（除直接交口外），它是浇注系统的关键部分。 （ 2）浇口的作用： 型腔充满后，熔体在浇口处首先凝结，可防止倒流。 易于在浇口处切除浇注系统的凝料。 当塑料溶体通过浇口时，剪切速率增加，同时筒体的内摩擦加剧，使料 流的温度升高，粘度降低，提高溶体的流动性，有利于充型。 浇口尺寸不易过小，否则会使压力损失增大，凝料速度加快，补缩困难，甚至形成喷射现象，影响塑件的质量。 口选择 （ 1）选择：此模具应采用侧浇口，侧浇口又称为边缘浇口，我国把其称为标准浇口，其断面一般为矩形，侧浇口一般开设在分型面上。塑料熔体一般从型腔的侧面来顶出形式 中心设有顶杆，机械顶出，中心距 170器外型尺寸160850 1550 动、定模固定板尺寸 /mm30 440 液压 流量/L/0、 12 压力 /模方式 液压 电动机功率 /1 螺杆驱动功率 /加热功率 /阳化工大学科亚学院学士学位论文 第四章 注射机的选择 7 充模，调整其截面的厚度和宽度可以改变熔体充模时的剪切速率以及浇口的固化时间，在实践中通常是在允许的范围之内首先把侧浇口的厚度加工的要薄一些，在试模时在进行修正，以调节浇口 固化所需要的时间。 （ 2）侧浇口的特点为：侧浇口截面形状比较简单，加工比较容易，主要应用于中小型制品的多型腔模具中，对各种塑料的成型适应性比较强；但缺点是有浇口痕迹存在，注射压力损失比较大，对深型腔制品排气不方便。 （ 3）侧浇口的尺寸设计：设定侧浇口的厚度 h=1度 B=3口长度L=1模时修正。 图 2 浇口 口套设计 根据注射机选择型号为 管道横截面形状采用圆形截面。为了便于流道凝料的脱出，把主管道设计成为圆锥形，其锥度取 =3，内壁表面粗糙度值为端直径 D 大于注射机喷嘴直径 d= 流道前端球面半径 R 大于喷嘴球面半径 r=2 14流道的长度 L 由定模座板厚度决定，。主流道大端和分流道相接处应有过渡圆角为 减少材料流转向时所受的阻力。 沈阳化工大学科亚学院学士学位论文 第四章 注射机的选择 8 图 3 浇口套 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 9 第五章 浇注系统的确定 型面的设计 分型面选择的一般原则： A 分型面应该选择在塑件外形的最大轮廓处， 即通常该方向上的塑件的截面积最大，否则塑件无法从型腔中脱出，这是最为基本的原则； B 避免模具结构复杂，在考虑型腔总体结构时，必须注意塑件在型腔中的方位，尽量只采用一个与开合模方向垂直的分型面，设法避免分型和侧向轴芯，以免模具复杂化； C 分型面应便于塑件的脱模，在一般情况下应使塑件在开模时尽可能留在下模或动模部位，这是因为推出机构通常都设在下模或动模部位； D 保证塑件的精度要求，选择分型面时，应避免对塑件的外观质量产生不利和影响，同时需考虑分型面处所产生和飞边是否容易修理和清除； E 分型面得选择应保证塑件的质量，对有同轴度要求的塑件应将有同轴度要求的部分设在同一模板内； F 便于模具加工与制造； G 分型面的选择时应该有利于防止溢料； H 分型面的选择时应该有利于排气； I 选择分型面时，应该尽量减小由于脱模斜度造成塑件大小的改变。 选择分型，在模具的设计中，分型面的选择是很关键的，它决定了模具的结构，设计时应根据分型面的选择原则以及塑件的成型要求来选择分型面。该塑件表面质量没有特殊要求，零件高度为 12且垂直于轴线的截面 形状比较简单和规范，水平分型方式既可以降低模具的复杂程度，又减少模具加工所需难度，又便于成型和脱模。主要是方便开模，分型面一般设计在制件截面积最大处，且不影响塑料的外观。所以我选择水平分型面可以达到所需要求。 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 10 腔的数目和布局 定型腔数目： 模具设计时，必须确定型腔数目，确定型腔数目必须考虑塑件精度，生产经济性，注射机安装尺寸。 故本制件采用一模两件。 腔的 布局 ： 型腔分布必需满足每一个型腔都同时充满并且使每个型腔都能获得相同的压力，使制品质量均一、稳定 。 型腔分布一般有平衡式和非平衡式排布。 a）、平衡式：要求浇道的形状、尺寸模具冷却条件完全一致，从而实现均匀进料同时充满。 b）、非平衡式：浇道长度不同不利于均匀进料，但可缩补浇道长度实现同时充满，做各个型腔浇道尺寸设计不一样。 本制件采用平衡式型腔； 注系统的设计 注射模的浇注系统是指在模具中由注射机喷嘴到型腔之间的进料的距离。它的作用是将熔体平稳地引入模具的型腔，并在填充的过程中将压力传递到型腔的各个部分，以获得组织致密、表面光洁、外形清晰和尺寸稳定的塑件。 浇注系统的组成部分是由主流道、分流道、浇口以及冷料穴四部分组成。 浇注系统设计的基本原则： 1 必须了解塑料的工艺特性； 2 减少熔体流程及塑料的耗量； 3 修正方便，并保证塑件的外观质量； 沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 11 4 排气良好； 5 防止型芯和塑件变形； 6 要求热量和压力损失最小； 7 浇注系统的容积应取最小值； 8 修整方便，并保证塑件的表面外观质量。 流道的设计 主流道是指在浇注系统中注射机喷嘴与注塑模具浇口套接触处开始，一直到分流 道为止的塑料熔体的流动通道，是塑料熔体最先流经注塑模具的部分。它的形状和尺寸对塑料熔体的流动速度和冲模时间有很大影响。因此，必须使熔体的温度降幅和压力损失保证最小。在卧式注射机和立式注射机上使用的注塑模具中，主流道需要垂直于分型面。主流道通常要设计在模具的浇口套内。 图 4 浇口套 根据注射机选择型号为 管道横截面形状采用圆形截面。为了便于流道凝料的脱出，主管道设计成圆锥形，其锥度取 =3，内壁表面粗糙度值为端直径 D 大于注射机喷嘴直径 d= 流道前端球面半径 R 大于喷嘴球面半径 r=2 14流道的长度 L 由定模座板厚度决定，。沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 12 主流道大端与分流道相接处应有过渡圆角 减少料流转向时的阻力。 流道的设计 分流道是主流道和浇口之间的流动通道。一般是开设在分型面上，起到分流和转 向作用，分流道的长度取决于 注塑 模具型腔的总体布置和浇口 的 位置，分流道的设计应尽可能短 一些 ，以减少压力损失，流道凝料和热量损失。 常用的分流道截面有圆形、梯形、 U 形以及六角形等。 图 5 常用流道截面形状 查参 考资料塑料成型工艺与模具设计中 101 页表 2知，聚氯乙烯（ 料的分流道断面直径的推荐值为 要最好的减少流道内的压力损失，希望流道的截面积大一些，表面积小一些，以减小传热损失，因此，可以用流道的截面积和流道的周长的比值来表示流道的工作效率，其中圆形和正方形的效率是最高的，但正方形的流道凝料脱模比较困难，所以一般是制成圆形流道。取断面直径为4面用经验公式做更精确确定。 料穴的设计 冷料穴的作用：贮存因为 两次注射间隔所产生的冷料以及熔体流动的前锋冷料，防止熔体冷料进入型腔。设计要求：冷料穴底部成曲折的钩形或者下陷的凹槽，使冷料穴兼有分模时将主流道凝料从主流道衬套中拉出并滞留在动模一侧的作用。冷料穴沈阳化工大学科亚学院学士学位论文 第五章 浇注系统的设计 13 分为主流道冷料穴以及分流道冷料穴。冷料穴的位置一般都是设计在主流道或分流道的末端，也是塑料最先到达的部位。其作用是防止在注射机注射时将冷料注入型腔之中，而使塑料制品产生缺陷。在开模的时候，冷料穴又起到将主流道的凝料从浇口套中拉出的作用。冷料穴的直径应该大于主流道大端的直径。本模具为倒锥孔型冷料穴。 图 6 冷料穴 沈阳化 工大学科亚学院学士学位论文 第六章 注射模具结构设计 14 第六章 注射模具结构设计 通常注射机的实际注射量为注射机最大注射量的 80%,即 80%=100 80%=80 聚氯乙烯收缩率（ S） 查塑料成型工艺与模具设计表 1聚氯乙烯的收缩率范围为 换算成平均收缩率 =(+)/2=2 芯尺寸及结构设计 塑件有关的尺寸精度等级参数见表 2： 表 2 塑料尺寸公差表 基本尺寸 /度等级 差数值 /0 3 3 6 61014506580阳化 工大学科亚学院学士学位论文 第六章 注射模具结构设计 15 100 型芯径向尺寸 计算 图 7 成型塑件 型芯的径向尺寸计算公式： 0431 6 式中 塑件内形径向公称尺寸（ 塑件的平均收缩率（ %） 塑件的尺寸公差（ 沈阳化 工大学科亚学院学士学位论文 第六章 注射模具结构设计 16 模具制造公差，取塑件尺寸公差 的 3161 ，在这里取 31 型芯的径向尺寸计算 对于塑件的尺寸 差取为 ： 0431 17 = 型芯的高度尺寸计算公式： 0321 6 式中 塑件内形径向公称尺寸（ 塑件的平均收缩率（ %） 塑件的尺寸公差（ 模具制造公差，取塑件尺寸公差 的 3161 ，在这里取 31 型芯的高度尺寸计算 对于塑件的尺寸 差取为 0321 1112 =阳化 工大学科亚学院学士学位论文 第六
