双色收音机外壳塑件模设计
59页 24000字数+论文说明书+4张CAD图纸【详情如下】
双色收音机外壳塑件模装配图.dwg
双色收音机外壳塑件模设计说明书.doc

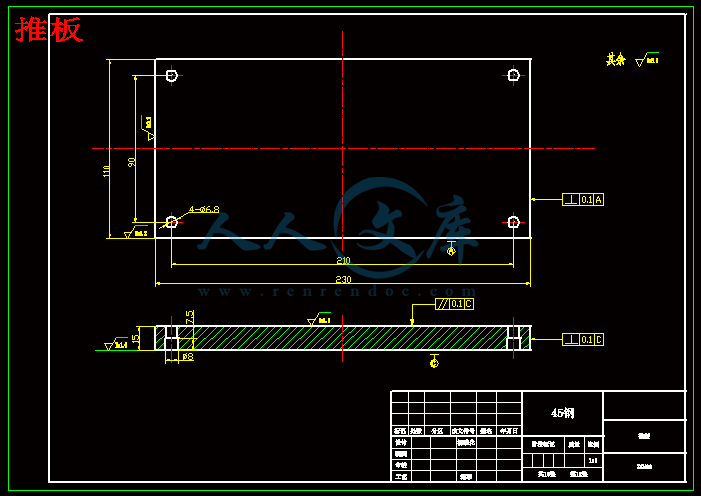

推板.dwg
水嘴.dwg
浇口套.dwg
摘要
双色收音机外壳塑件的结构特点介绍了双色塑料注射成型工艺，以双色收音机外壳塑件为例分析了双色注射模的技术要求、结构特点、工作过程及设计要点，重点介绍了浇注系统的设计。本设计遵循“高效、优质、低成本”的理念，力图把该产品推进到千家万户。设计过程中按照国家在机械设计方面有关标准，在零件制造、产品装配、标准件选择等均严格按照标准执行。本设计所涉及的技术资料有：机械设计；塑料成型工艺；有色金属材料成型工艺等等。本文主要是对双色塑料收音机外壳注塑模的设计进行描述。
首先，本文将概述双色收音机外壳塑件设计的结构特点，材料的选用，塑料的性能,并且阐述选择这种原料的原因。
其次，本文将讲述双色塑料收音机外壳的模具结构设计。
再次，本文将讲述双色塑料收音机外壳的模具设计计算。
最后，本文将简单讲述模具的试模与修模.
关键词：收音机外壳，注射模 ，双色
Abstract
The injection fornming technology for bi-colour plastics is introduced. With the bi-colour plastic key as an example,the technical requirement,structure chatacteristics working process and main design is put on the design point of the injection mould for bi-colour plastric are amalyzde. The emplhasis is put on the design of the feeding system. The structure characteristics of the injection mould for bi-colour chain is the border upon chain is connected with each other . This design tries hard to design one product of simply structure, strong serviceability, and easy to operate. In the process, according to the nationality in machine design standard, we were strictly executing the standard in part design, assembly and so on. Following the concept of high efficiency ,excellent quality ,low cost，and try to send the chain into thousands of families. Aslo the data is related to this design :mechanism design、ploymer molding technics、coloured metal materials molding technics and so on. In this text, I will mainly describe the Design of the injection mould for plastic products of the infinitely long chain.
At first , I will introduce the structure characteristic, the material to choose and the capability of the material of them ,explaining the reason to choose the material.
