天然气汽车供气系统减压装置设计

44页 16000字数+论文说明书+8张CAD图纸【详情如下】

一级减压阀弹簧(A4).dwg

一级减压阀杠杆(A3).dwg

一级减压阀膜片(A4).dwg

三级阀膜片(A3).dwg

二级减压阀弹簧(A3).dwg

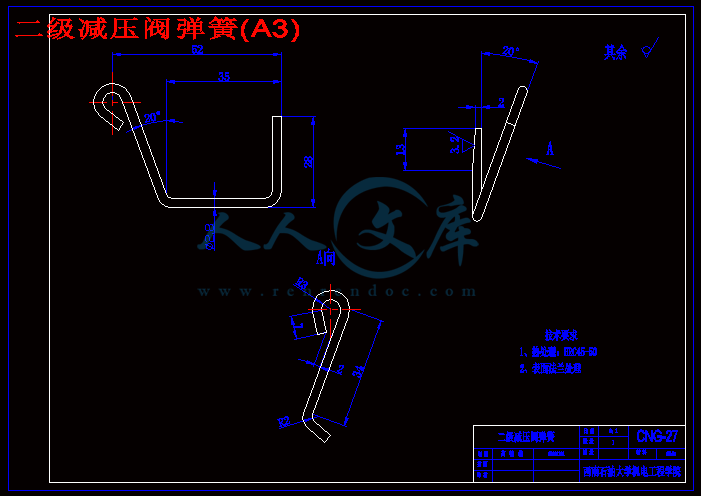

二级减压阀膜片(A4).dwg

壳体.dwg

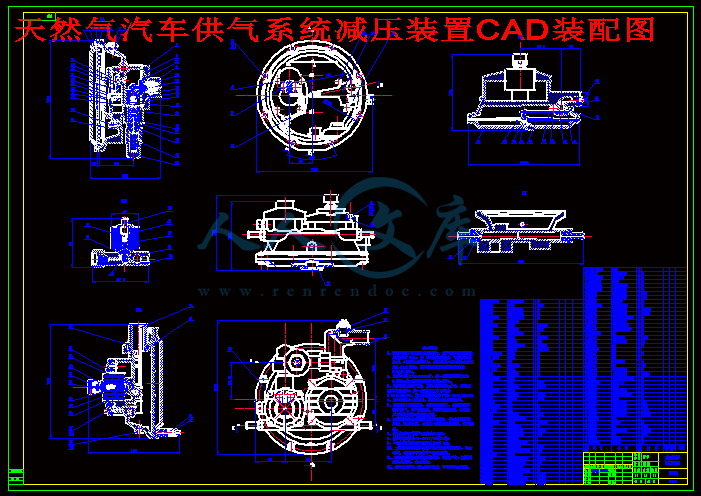

天然气汽车供气系统减压装置CAD装配图.dwg

天然气汽车供气系统减压装置设计说明书.doc

摘  要

天然气汽车减压装置是天然气的汽车的一个重要部件,它的质量好坏车的性能有很大的关系,它在天然气汽车中主要起减压和稳压的作用。因此,通过利用减压装置,可以把2-20MPa的压缩天然气压力降到1-2.5kPa进入混合器,以便与空气混合进入汽缸,由于高压气瓶中的CNG气体压力随着燃料充装和使用不断变化,要保持较稳定的空燃比控制,还要求无论瓶内压力如何变化,减压调节器也应保证进入混合器的燃气压力基本恒定,以此实现比较稳定的燃气与空气混合比控制。从而实现减压和稳压的作用。

本次毕业设计在原有减压产品的基础上,对其结构布局及形状进行了修改,并对输入发动机过程中的天然气压力的变化值进行了精确的设计,主要是对一级减压阀的缝隙减压和二级减压阀的缝隙减压,以及三级减压阀利用真空度进行减压进行计算,使其能够满足减压至预期的要求。而且对各主要受载荷的零部件进行了强度校核,使选择的材料满足强度要求。预计本次设计出来的减压装置具有结构简单,外行美观,精度高的特点,可提高同类产品的质量,可以满足广大用户的需求。

关键词:天然气汽车;减压装置;减压阀

ABSTRACT

  The natural gas automobile decompressor is a natural gas automobile important part, its quality quality vehicle performance has the very big relations, it is main the reduced pressure in the natural gas automobile and the constant voltage function. Therefore, through use decompressor, may 1-20MPa compression natural gas pressure drop to 1-2.5kPa enters the mixer, in order to enters the cylinder with the air mix, because in the high-pressure bottle CNG gas pressure changes, must maintain the stable air-fuel ratio control, also requests regardless of how the bottle internal pressure does change, the reduced pressure regulator also should guarantee enters the mixer basically the fuel gas pressure constant, by this realization quite stable fuel gas and air mixture ratio control. Thus realization reduced pressure and constant voltage function.

  This graduation project in original reduced pressure product foundation, have carried on the revision to its structural configuration and the shape, and to input in the engine process the natural gas pressure change value to carry on the precise design, mainly is to the level pressure relief valve slit reduced pressure and two level of pressure relief valve slit reduced pressure, as well as three levels of pressure relief valves carry on the reduced pressure using the vacuum degree to carry on the computation, enables its to satisfy the reduced pressure to the anticipated request. Moreover to each mainly has been carried on the load spare part the intensity examination, causes the choice the material to satisfy the intensity request. Estimated this time designs the decompressor has the structure simply, the layman is artistic, precision high characteristic, may enhance the similar product the quality, May satisfy the user community the demand.

Key words: Natural gas automobile; decompressor; pressure relief valve

目  录

摘要 .................................................................

ABSTRACT..........................................................П

绪论 .................................................................1

0.1天然气汽车减压装置的用途和功能 1

0.2天然气汽车减压装置在我国的发展概况 1

0.3天然气汽车减压装置设计的目的和意义 1

1 设计任务书 .........................................................3

1.1设计题目 3

1.2题目说明 3

1.2.1设计参数规范 3

1.2.2符合标准 3

1.2.3设计思路 3

1.3设计方案 3

1.4资料调研 4

1.4.1减压阀的定义 4

1.4.2减压阀的工作原理 4

1.4.3减压阀的工作过程 7

2 设计方案的研究与选择............................................. 9

2.1减压调节器的分类 9

2.2方案选择 9

2.2.1方案一及其优缺点 9

2.2.2方案二及其优缺点 9

2.2.3 设计方案的选择 10

3 总体方案设计 ......................................................11

3.1一级减压阀的设计 11

3.1.1一级减压阀的工作原理 11

3.1.2一级减压阀阀室的设计 11

3.1.3一级减压阀杠杆、弹簧与阀口的设计 11

3.2二级减压阀的设计 19

3.2.1二级减压阀的工作原理 19

3.2.2二级减压阀阀室及盖板、杠杆、上档板的设计 19

3.2.3二级减压阀弹簧的设计 19

3.3三级减压阀的设计 22

3.3.1三级减压阀的工作原理 22

3.3.2三级减压阀盖板、杠杆、上挡板、阀口的设计 22

3.3.3三级减压阀调节弹簧的设计 22

3.3.4 三级减压阀膜片的设计与校核 25

3.4怠速阀的设计 26

3.4.1怠速阀的工作原理 26

3.4.2怠速阀阀室及阀体的设计 26

3.4.3怠速阀芯及怠速阀弹簧的设计 28

3.5其他重要零部件的设计 29

3.5.1高压电磁阀阀芯、先导阀、弹簧的设计 29

3.5.2安全阀及其弹簧的设计 30

3.5.3进气接头的设计 31

3.5.4一级阀盖连结螺柱和三级阀盖连结螺栓的选择 32

4 天然气汽车减压装置的使用说明 ......................................35

4.1天然气汽车减压装置的使用注意事项 35

4.2天然气汽车减压装置的拆装、检查与调整 35

4.2.1拆卸 35

4.2.2清洗、检查、更换 35

4.2.3组装、调整 36

5 总结 ..............................................................38

谢辞 39

参考文献............................................................40

绪  论

0.1 天然气汽车减压装置的用途和功能

以天然气作为燃料的汽车叫做天然气汽车。为了提高天然气汽车一次冲气行使的里程,车用天然气一般是压缩在20MPa存储在高压汽缸里,但发动机工作时,却要求燃气压力降到1-2.5kPa进入混合器,以便与空气混合进入汽缸,而且由于高压气瓶中的CNG气体压力随着燃料充装和使用不断变化,要保持较稳定的空燃比控制,还要求无论瓶内压力如何变化,减压调节器也应保证进入混合器的燃气压力基本恒定,以此实现比较稳定的燃气与空气混合比控制。因此在燃气供给系统中必须要有减压调节器。天然气汽车的核心和关键部件就是减压调节器,在CNG汽车上,减压调节器的作用主要是起减压和稳压的作用,它的性能好坏,将会直接影响到天然气汽车的性能。

0.2 天然气汽车减压装置在我国的发展概况

    天然气汽车减压装置是随着天然气汽车的产生而产生的,同时,也随着天然气汽车的发展而发展。

早在1958年,四川就曾研制过天然气汽车,但是由于当时科技的发展,有一些技术问题不能解决,以及当时油价较低,而未能得到发展。1986年,四川石油管理局南充机械厂组织人员再次着手该技术的研究工作。1988年,中国石油天然气总公司从新西兰引进压缩天然气充气站装置(其中就包括了减压装置),在南充建立起了全国第一座压缩天然气充气站。南充机械厂用进口配件改装了全国首批50辆压缩天然气汽车,并结合自己的经验,根据国情,借鉴国外的先进技术,实现了天然气汽车减压装置及其他车用燃气装置的全部国产化。该装置在1991年通过技术鉴定,1993年通过部级验收,样车经测试,性能达到国外同类产品水平。目前,国内特别是四川、重庆等天然气供气减压系统生产企业已形成国产上万套的天然气汽车减压装置的产业规模,它们生产的产品成为国内各大汽车厂燃气汽车改装车用减压器的指定产品。近些年又有四川彭州兴威、重庆恩洁威、四川宜宾海家、成飞公司等CNG技术开发公司的减压调节器产品不断推出。

4.2.2 清洗、检查、更换

1. 将全部零件用汽油清洗干净并晾干,清洗时间不得超过10分钟,并不得使用溶剂性较强的清洗剂,以防橡胶件变形,老化。

2. 检查全部橡胶膜片,密封圈是否损坏,老化,更换不得使用的橡胶件。

3. 检查弹簧是否损坏或弹力下降,按要求更换损坏的弹簧。

4. 检查杠杆机构有无变形,转动是否灵活,修复、更换损坏的零件。

4.2.3 组装、调整

1. 装怠速电磁阀

   (1)用软质油润滑针形阀和阀体。

   (2)将阀体装到减压阀上,注意阀体与减压阀之间密封良好,不漏气。

   (3)依次将针形阀弹簧、线圈、调节机构装到阀体上,然后将线圈固定螺母拧到阀体上,压住线圈,使线圈不能松动为止,不宜拧得过紧,否则容易损坏私扣。

2. 装一级减压阀

   (1)装一级阀芯到阀体内,装一级杠杆并用螺钉压紧杠杆销。

   (2)调整杠杆机构前端的调节螺栓,使其与阀芯的间隙为0.5±0.1mm。

   (3)依次装膜片芯子、膜片、压板、中心螺母。

   (4)装弹簧及盖板,拧紧紧固螺母,保证膜片处无天然气泄漏现象。

3. 装二级减压阀

   (1)装二级阀杠杆机构,用紧固螺母压紧杠杆销。

   (2)在阀口上放一片复写纸,用于轻轻压下阀杠杆机构关闭阀口,取出复写纸,检查复写纸上阀口的压痕是否均匀。如果不均匀,说明阀口密封不好,应进行调整。

   (3)用螺丝刀调整杠杆机构上阀芯的高低,可调整阀口的前后吃合线;调整杠杆销的高低,可调整阀口左右的吃合线。调整后再用上述方法检查,直到密封线吃合良好为止。

   (4)装膜片,压板及阀盖,保证膜片处不漏气。

   (5)装薄板弹簧压在膜片芯子的螺母上,并用螺钉固定在壳体上。

4. 装三级减压阀

   (1)装三级减压阀杠杆机构,并用紧固螺钉压紧杠杆销。

   (2)使用复写纸,按检查调整二级减压阀阀口密封吃合线的方法,检查调整三级阀芯,直到密封线吃合良好为止。

5. 装高压电磁阀和压力表

   (1)装压力表及密封圈,确保20MPa的压力下不漏气。

   (2)将电磁阀阀芯、先导阀及阀体、弹簧装在一起,并装在气压测试台上。

6. 检查一、二级减压阀压力,三级减压阀密封及怠速电磁阀的情况

   (1)卸下一级安全阀及二级压力检测口堵头,分别装上1MPa和0.4MPa的测试压力表。将被测试的减压装置安装在进气接头上,接入不高于20MPa的高压气源,不得有漏气现象。

   (2)开启气源截止阀和高压电磁阀,检测一级减压阀的输出压力应在0.32-0.45MPa范围内,并使其变动量低于0.03MPa,如果过高或过低,应更换弹簧或调整一级阀芯缝隙。

   (3)检测二级阀输出压力,应在0.19-0.21MPa范围内,如果过高或过低,应调整或是更换弹簧。

   (4)检测三级阀口是否密封严密。检测时,配合三级弹簧手动旋钮进行调整,如有漏气现象,应按复写纸压印的方法进行调整。

   (5)将三级减压阀及气源截止阀关闭,观察一、二级减压阀压力是否稳定,如果在10分钟内有明显的压力下降,应找出原因,排除窜漏现象。

   (6)开启怠速电磁阀,转动怠速调节旋钮,观察怠速输出气量的情况,如不正常,应找出原因,进行调整。

7. 装三级减压膜片及后盖

   (1)按拆卸的相反顺序,安装三级膜片及后盖,装好后要求膜片处不漏气。

   (2)卸下压力表,安装一级安全阀和二级压力检测堵头。

5  总结

减压阀作为CNG汽车燃料供给系统中最关键的部件,其特性直接影响到发动机的性能,减压阀最佳调整特性的研究成功,将大大改善CNG汽车的动力性和经济性。另外,机械式减压阀难以精确控制各工况下的空燃比,开发出能对各工况下的空燃比进行优化控制,满足经济性、动力性、排放要求及可靠性、维护性好的车用电子燃料供给系统将具有重要的意义。

本设计的减压装置,是在原有产品的基础上,对其结构布局及形状进行了修改,并对输入发动机过程中的天然气压力的变化值进行了精确的设计,预计本次设计出来的减压装置具有结构简单,外行美观,精度高的特点,可提高同类产品的质量,可以满足广大用户的需求。

谢  辞

通过本次毕业设计,把大学期间学到知识运用到实践中,而且还复习和学习了很多知识,为以后的工作和学习打下基础。在此我非常感谢在我毕业设计过程中给与我帮助和鼓励的同学和老师,尤其是我的毕业设计指导教师何畏老师,他对于我不会和不懂的地方,非常仔细认真地给与解答。还拿实物过来,边拆卸边给我讲解,使我对于从来没有接触过的天然气汽车上的减压装置有了很好理解,从而为顺利完成毕业设计打下基础。而且还每天安排时间给我们答疑,只要我们有不懂得地方可以随时找到他,非常耐心认真的回答我们的问题,在此我表示再次的感谢。而且何老师知识的渊博,教学态度的认真都对我是一种很好的教育。我会在以后的工作和学习的过程,以何老师的这种敬业的态度为榜样,认真对待我该做的任何事情。做好自己的分内工作。在此,我还要感谢那些给我帮助的其他老师和同学,是他们在我遇到为问题时给了我关心和鼓励,在我有不懂的地方时热心的帮助我,使我能够克服困难,解决难题。

参考文献

[1] 周铭杰.浅谈减压阀的结构设计.宁波星箭航天机械厂,浙江省宁波207信箱, 315153

[2] 李国锋,冯金芝,马志义,刘生全.压缩天然气汽车(CNGV)供气系统.西安公路交通大学

[3] 钱灏.车用LPG减压阀的设计与实验.武汉理工大学汽车工程学院.武汉 430070

[4] 刘祖前.超高压气动减压阀的研究.广州市理工学校(510380)

[5] 黄海波.燃气汽车结构原理与维修.机械工业出版社,2002

[6] 邢邦圣.机械制图与计算机绘图.北京:化学工业出版社,2002

[7] 濮良贵,纪名刚.机械设计,第七版.北京:高等教育出版社,2001

[8] 汪文虎,秦延龙.烃类物理化学数据手册.北京:烃加工出版社,1990

[9] 陆一心,顾建,凌智勇.液压与气动技术.北京:化学工业出版社,2004

[10] 刘鸿文.简明材料力学.北京:高等教育出版社,2004

[11] 陆培文.实用阀门设计手册.北京:机械工业出版社,2004

[12] 叶伟昌.机械工程及自动化简明设计手册.北京:机械工业出版社,2005

[13] 机械设计手册编委会.机械设计手册,新版第二册.北京:机械工业出版社,2004

[14] 《机械设计手册》联合编写组.机械设计手册,修订版上册第二分册.北京:化学工业出版社,1987

[15]Terrence Fay. Jarema N. Kraus Mitchell J. Levy. Improving Vacuum System

[16] Don Lyle. Gas dominates demand curve Hart’s E&P -2001.74(12)-69

[17] Phillip W. Building bridges-fulfilling the potential for gas in the 21 century  Petrole et techniques.2003,(445).-61~63

内容简介:
天然气汽车供气系统减压装置设计 I 摘 要 天然气汽车减压装置是天然气的汽车的一个重要部件,它的质量好坏车的性能有很大的关系,它在天然气汽车中主要起减压和稳压的作用。因此,通过利用减压装置,可以把 2压缩天然气压力降到 入混合器,以便与空气混合进入汽缸,由于高压气瓶中的 体压力随着燃料充装和使用不断变化,要保持较稳定的空燃比控制,还要求无论瓶内压力如何变化,减压调节器也应保证进入混合器的燃气压力基本恒定,以此实现比较稳定的燃气与空气混合比控制。从而实现减压和稳压的作用。 本次毕业设计在原有减压产品的基础上, 对其结构布局及形状进行了修改,并对输入发动机过程中的天然气压力的变化值进行了精确的设计,主要是对一级减压阀的缝隙减压和二级减压阀的缝隙减压,以及三级减压阀利用真空度进行减压进行计算,使其能够满足减压至预期的要求。而且对各主要受载荷的零部件进行了强度校核,使选择的材料满足强度要求。预计本次设计出来的减压装置具有结构简单,外行美观,精度高的特点,可提高同类产品的质量,可以满足广大用户的需求。 关键词 :天然气汽车; 减压装置; 减压阀 西南石油大学本科毕业设计 he is a it is in in to in NG of by in on to to in to on is to of as as of on to on to to to on to is 然气汽车供气系统减压装置设计 i 目 录 摘要 .论 .然气汽车减压装置的用途和功能 .然气汽车减压装置在我国的发展概况 .然气汽车减压装置设计的目的和意义 . 设计任务书 .计题目 .目说明 . 设计参数规范 . 符合标准 . 设计思路 .计方案 .料调研 . 减压阀的定义 . 减压阀的工作原理 . 减压阀的工 作过程 . 设计方案的研究与选 择 . 9 压调节器的分类 .案选择 . 方案一及其优缺点 . 方案二及其优缺点 . 设计方案的选择 . 10 3 总体方案设计 .级减压阀的设计 . 11 级减压阀的工作原理 . 11 级减压阀阀室的设计 . 11 级减压阀杠杆、弹簧与阀口的设计 . 11 级减压阀的设计 . 19 级减压阀的工作原理 . 19 级减压阀阀室及盖板、杠杆、上档板的设计 . 19 级减压阀弹簧的设计 . 19 级减压阀的设计 . 22 西南石油大学本科毕业设计 三级减压阀的工作原理 . 22 级减压阀盖板、 杠杆、上挡板、阀口的设计 . 22 级减压阀调节弹簧的设计 . 22 级减压阀膜片的设计与校核 . 25 速阀的设计 . 26 速阀的工作原理 . 26 速阀阀室及阀体的设计 . 26 速阀芯及怠速阀弹簧的设计 . 28 他重要零部件的设计 . 29 压电磁阀阀芯、先导阀、弹簧的设计 . 29 全阀及其弹簧的设计 . 30 气接头的设计 . 31 级阀盖连结螺柱和三级阀盖连结螺栓的选择 . 32 4 天然气汽车减压装置的使用说明 .然气汽车减压装置的使用注意事项 . 35 然气汽车减压装置的拆装、检查与调整 . 35 卸 . 35 洗、检查、更换 . 35 装、调整 . 36 5 总结 .辞 . 39 参考文献 .然气汽车供气系统减压装置设计 1 绪 论 然气汽车减压装置的用途和功能 以天然气作为燃料的汽车叫做天然气汽车。 为了提高天然气汽车一次冲气行使 的里程,车用天然气一般是压缩在 20储在高压汽缸里,但发动机工作时,却要求燃气压力降到 入混合器,以便与空气混合进入汽缸,而且由于高压气瓶中的 体压力随着燃料充装和使用不断变化,要保持较稳定的空燃比控制,还要求无论瓶内压力如何变化,减压调节器也应保证进入混合器的燃气压力基本恒定,以此实现比较稳定的燃气与空气混合比控制。因此在燃气供给系统中必须要有减压调节器。天然气汽车的核心和关键部件就是减压调节器,在车上,减压调节器的作用主要是起减压和稳压的作用,它的性能好坏,将会直接影 响到天然气汽车的性能。 然气汽车减压装置在我国的发展概况 天然气汽车减压装置是随着天然气汽车的产生而产生的,同时,也随着天然气汽车的发展而发展。 早在 1958 年,四川就曾研制过天然气汽车,但是由于当时科技的发展,有一些技术问题不能解决,以及当时油价较低,而未能得到发展。 1986 年,四川石油管理局南充机械厂组织人员再次着手该技术的研究工作。 1988 年,中国石油天然气总公司从新西兰引进压缩天然气充气站装置(其中就包括了减压装置),在南充建立起了全国第一座压缩天然气充气站。南充机械厂用进口配件改 装了全国首批50 辆压缩天然气汽车,并结合自己的经验,根据国情,借鉴国外的先进技术,实现了天然气汽车减压装置及其他车用燃气装置的全部国产化。该装置在 1991 年通过技术鉴定, 1993 年通过部级验收,样车经测试,性能达到国外同类产品水平。目前,国内特别是四川、重庆等天然气供气减压系统生产企业已形成国产上万套的天然气汽车减压装置的产业规模,它们生产的产品成为国内各大汽车厂燃气汽车改装车用减压器的指定产品。近些年又有四川彭州兴威、重庆恩洁威、四川宜宾海家、成飞公司等 术开发公司的减压调节器产品不断推出。 然气汽车减压装置设计的目的和意义 从 20 世纪 70 年代开始,国际上燃气汽车技术逐渐进入较快的发展时期 。 在当今社会,天然气与柴油的热值相当,但价格仅为柴油的三分之二左右,而且天西南石油大学本科毕业设计 2 然气汽车对大气的污染小,可以大大改善环境污染和能源紧缺的问题,因此,天然气汽车以其排放清洁、技术成熟、资源丰富等特点在世界范围内已得到广泛应用 。 虽然天然气汽车在在近几年来,在我国发展的很快,但是那只是相对的。预计到 2010 年的时候,我国民用机动车保有量将增加到 4900 万辆,而天然气汽车却只达到 100 万辆。如果以 1000 立方米天然气相 对于 1 吨石油来计算,世界上天然气的储量和石油的储量是在同一数量级的。天然气汽车以其减轻环境污染、缓解石油资源的优点得到了快速发展,但是我国的天然气汽车在 2010 年只能达到100 万辆,而与世界水平相比还有非常大的差别。这主要是由于天然气汽车在发展过程中会遇到很多困难。据统计,建设一座天然气汽车加气站一次性投资大约需要 200元,保证一座中等加气站有一定的效益,至少需要有 100 辆天然气汽车,而改装一部汽车需要投资约 100 万元。如此昂贵的投资,会让那些车主对汽车的改装望而却步。因此,我们必须对压缩天然气装 置(包括减压装置)的制造和改装成本进行一次大的调整,对其性能进行改进,另一方面,在我国市场上销售的天然气减压装置一半是国产的,一半是进口的。国产减压调节器在国内的竞争力是有限的,在国际上更是有限。把国产产品打到国际市场上去就需要对现有产品的性能、外观、体积、质量、成本等关键问题进行改进和调整。 天然气的减压装置是天然气发动机供气系统中的关键部件,它需要根据发动机的不同工况改变供给混合器的低压天然气量从而使混合器配制不同空燃比的混合气,以满足发动机的不同工况的要求。由于发动机所需要的天然气的压力很低(通常控制 在 要将 20天然气压力降到如此低的气压是很难的,同时需要将气压稳定在所要求的范围内,从而达到由减压器出口流出的低压气量,仅由混合器喉管真空度所决定,保证调节可靠使发动机工况稳定,节约燃气,改善排放的目的。 天然气汽车供气系统减压装置设计 3 1 设计任务书 计题目 天然气汽车供气系统减压装置设计 目说明 计参数规范 减压阀进口额定压力为 20气接头强度试验压力为 进气压力为 2行一级减压后,压力变化为 化许可值为 行二级减压后,压力变化为 变化许可值为 后进行三级减压,而其阀口的开启程度由发动机工作时的真空度的大小自动调节,但是可以调节初始开度。突然输出放气时,最大流量可达 40m3/h, 当气瓶压力小于2,仍能对发动机正常供气。 合标准 减压调节器各部分应符合标准 245有关规定。 计思路 根据国内外文献资料,了解有关天然气汽车供气系统减压装置的基本情况。设计一种符合上述规范的减压装置,其中包括方案设计及工作原理 的分析,总体结构设计以及重要零件的强度校核。 计方案 根据已有国家标准和要求,一级减压阀的输入压力为 2要求供给发动机的压力为负压,压力降低非常大,一级或者二级减压都不能一下就减压到规定的要求,而且减压器主要是起减压和稳压的作用,在减压过程中要吸收大量的热量,如果只采用一级或者二级减压装置,会因温度降低太多而无法达到要求,因此只能采用三级减压,才可以将输入压力降低到规定的要求。由于在减压过程中要吸收大量的热量,减压器上一般都设有将发动机循环水引人减压器的水套,利用发动机循环冷却水的热 量加热减压器。 西南石油大学本科毕业设计 4 料调研 压阀的定义 国标 通过启闭件的节流 ,将进口压力降至某一个需要的出口压力 ,并能在进口压力及流量变动时 ,利用本身介质能量保持出口压力基本不变的阀门。就是说这样的一句话已经说明了减压阀的两个基本功能。一是减压 ,即将进口压力降至某一个需要的出口压力;二是稳压 ,即能在进口压力及流量变动时 ,利用本身介质能量保持出口压力基本不变。两个基本功能缺一不可。而节流阀虽有减压功能 ,通过启闭件的节流来实现 ,但是它没有稳压功能。 压阀 的工作原理 减压阀的工作原理简而言之就是: A:减压; B:稳压。减压的原理是节流 ,气体流经活门与活门座之间的缝隙时 ,压力减小 ,达到减压的目的。稳压的原理是力的平衡 ,因为弹簧的行程是设定的 ,要达到平衡 ,出口腔的压力必须跟弹簧力平衡 ,当进口压力及流量变动时 ,利用弹簧力与出口腔的压力平衡保持出口压力基本不变。这是一个动平衡过程 ,并不是瞬间完成的。因为弹簧、活门等有一定的质量 ,在移动中与阀体等一些其他零件都有摩擦。 级减压部分 图 级减压原理 图 储气瓶流出的 一级阀门和阀座之间的缝隙流入一级减压室,在此过程中 幅度降低。在一级减压室内壁上有许多挡片, 着一级减压室中气体数量不断增多,室内压力不断升高,天然气汽车供气系统减压装置设计 5 当压力上升到一定值时,一级膜片向上凸起,压迫一级弹簧,通过一级圆柱又带动一级杠杆动作,使一级阀门开度减小,减少 着一级减压室中的 级减压室中的气压降低,当压力降至某一值时,在一级弹簧预紧力的作用下,压下一级膜片,通过一级 圆柱又带动一级杠杆动作,使一级阀门开度增大, 一级阀门的开启与关闭由一级膜片的位置决定,而一级膜片的位置又受到一级减压室压力、二级减压室压力、一级弹簧预紧力的共同影响。增加一级弹簧预紧力,降低一级减压室压力及提高二级减压室压力等都将使一级膜片下移,一级阀门开度加大;反之,一级膜片上移,则一级阀门开度减小。 级减压部分 图 级减压原理 图 一级减压室中经过初步减压的 于二级阀门的节流作用 ,压力得到更进一步的降低。随着进入二级减压室中的气体数量的增多,当二级室内压力超过二级弹簧的预紧力时,二级膜片向上凸起,压迫二级弹簧,通过二级圆柱又带动二级杠杆动作,使二级阀门开度减小,减少了 着二级减压室中的 级减压室中的气压降低,当压力小于二级弹簧预紧力时,在二级弹簧预紧力的作用下,二级膜片被压下,通过二级圆柱又带动二级杠杆动作,使二级阀门开度增大,进入二级减压室的 级阀门的开启与关闭由二级杠杆来控制,二级杠杆的动作由二级膜片位置 决定,而二级膜片的位置由二级减压室压力、二级弹簧预紧力、三级减压室压力共同决定。 西南石油大学本科毕业设计 6 级减压部分 三级减压是为了 进一步降低天然气的压力,使其接近负压。图 空加浓和怠速调整的原理图。 经过两级减压的天然气通过三级阀门进入三级减压室。由于三级阀门的节流作用使 近负压的天然气由 级阀门的开启和关闭受到三级杠杆的作用,而三级杠杆的动作又受到真空膜片的位置(由真空膜片弹簧预紧力、进气管真空度及三级减压室压力决定) ,三级膜片的位置( 由三级减压室的压力、下盖室压力决定)、怠速调整螺钉及三级杠杆弹簧预紧力的共同作用。 空加浓部分 它是设置在二级减压室上方的一个真空泵室,在一定的进气管真空度范围内增加进入气缸的天然气量,达到加浓混合气的目的。真空泵室通过一个真空管引入发动机的进气管真空度。当进气管真空度增大时,真空膜片向上压缩真空弹簧,三级杠杆随之作用,加大三级阀门的开度,增加三级减压室中天然气的供给量。随着进气管真空度的增大,三级杠杆会压下助射阀阀芯,打开助射阀,使三级减压室同二级减压室膜片与阻尼板之间的小室连通,使二级 减压室膜片与阻尼板间的压力降低,二级减压阀膜片在二级弹簧预紧力的作用下向下移动,通过二级圆柱又带动二级杠杆使二级阀门开度增加,增加 体的进气量。调节助射阀螺钉可调整助射阀通道的截面,改变进气量。 速调整部分 图 级减压、真空加浓和怠速调整原理 天然气汽车供气系统减压装置设计 7 怠速工况的调整是通过旋动怠速调节螺钉实现的。向下旋动(顺时针)调节螺钉,则推动压头使三级杠杆动作,减小三级阀门的开度,从而减小天然气的供给量;反之,向外旋动(逆时针)则使三级阀门开度增大,增加天然气的供给量。 动加 浓部分 图 动加浓原理 可在启动时向发动机额外提供天然气,以满足启动时发动机对混合气浓度的要求。原理如图 示。 在减压器主气道之外设置一旁通气道,旁通气道的接通与截断由起动电磁阀控制。启动时,起动电磁阀使旁通气道接通。 体由一级减压室直接进入三级减压室,增大了天然气的供给量,起动调整螺钉用于调整旁通气道进口截面的大小,可根据需要改变启动时 体的供给量。 压阀的工作过程 动 发动机启动时,转速极低, 混合器喉 管 处的气流速度及真空度都很低,因此,三级阀门的开度很小,吸出的 其在冷启动时,由于发动机温度很低,气缸内混合气过稀,难以保证其着火与燃烧。为保证顺利启动发动机,要求在启动时减压器供给较浓的混合气,完成这项任务的装置是起动电磁阀。 发动机启动时,起动电磁阀接通,起动旁通气道打开,来自一级减压室的 过燃料出口供给混合气,从而保证发动机的顺利着火运转。随着发动机转速的升高,混合器喉管中的真空度增加,三级减压室的阀门开度相应增大 ,从一级减压室、二级减压室送西南石油大学本科毕业设计 8 出的天然气增多,可保证发动机稳定运转,起动电磁阀关闭,截断旁通气道。 速工况 发动机怠速运转时,由于节气门开度很小,转速又低,因此混合器喉管处的真空度很低,难以从减压器燃料出口吸出天然气,但怠速工况下节气门后面的真空度却很高,利用一真空管将此真空度引入真空泵室,节气门后的真空度越大,真空膜片压缩真空弹簧并带动三级阀门开启得越大,进入三级减压室的 增多,这就满足了怠速工况对混合气的要求。 般运转工况 在发动机运转过程中 , 随着节气门开度的增大 及转速的升高,混合器喉管处的真空度也在不断的增大,这一真空度通过主通道传到三级减压室,使三级减压室的阀门开度增大,送出较多的天然气以满足发动机的需要。 变工况 汽车在运行过程中,由于路况的突变会引起发动机的转速和负荷的突然改变,从而导致喉管真空度发生变化,三级减压室的压力就会出现波动,此压力波动将会影响到三级阀门开度的大小,使三级减压室 给量发生相应的变化,以满足发动机的需要,为了保证减压阀在发动机瞬变工况下的工作稳定性,减压阀中各运动零件的质量应较小。 机 发动机 停止工作后,混合器喉管处及节气门后的真空度均消失,三级膜片及真空膜片均在各弹簧预紧力的作用下处于平衡状态,三级阀门在三级杠杆弹簧的作用下关闭,停止向混合器供给天然气。 天然气汽车供气系统减压装置设计 9 2 设计方案的研究与选择 压调节器的分类 减压阀按其结构主要分为弹簧活塞式减压阀、弹簧膜片式减压阀、气腔控制活塞式减压阀和气腔控制膜片式减压阀;按多级减压室的组装方式可分为正压进气减压阀和负压进气减压阀;按减压方式可分为杠杆式减压阀和正负式弹簧减压阀;按是否用电动控制可分为机电控制式减压阀和机械控制式减压阀。 案选择 案一及其优缺点 根据以上分析,采用三级减压,本方案拟采用三级减压,中压截止,负压进气,机械启动式。一级减压方式为杠杆减压,二级减压方式为正负弹簧减压。 本方案的工作原理方框图如下: 本方案的优点是结构紧凑,简单,铸造容易,高度小,体积小,零部件少。其缺点是不太安全,如果一级阀室损坏,高压天然气会从安全阀中排泄到大气中,污染环境,如果不关闭手动截止阀, 右的天然气长期作用在一、二级阀室,使阀室的弹簧、橡胶的使用寿命下降,而且正负压弹簧减压精度难以控制,需要较高的技 术,因此可靠性较差。本方案还有一个缺点就是起动不方便,起动时需要用人工调节怠速旋钮。 案二及其优缺点 根据以上分析,采用三级减压,本方案拟采用三级减压,高压截止,负压进西南石油大学本科毕业设计 10 气,一、二、三级减压方式都是采用杠杆减压,机动起动,组合式。 本方案的工作原理方框图如下: 此方案的优点是容易控制,精度高,起动容易,安全。其缺点是铸造难度大,体积大,零部件多,费用较高。 计方案的选择 经过对方案一和方案二的研究,本设计选择方案二,因为采用方案二可使减压阀操作简单,方便,而且,这种方案更加安 全。但是在设计中,应该尽量降低铸造的难度,减少零部件的数量。 天然气汽车供气系统减压装置设计 11 3 总体方案设计 级减压阀的设计 级减压阀的工作原理 一级减压阀为常开式减压阀,主要由阀座、阀芯、杠杆、膜片、弹簧、减压室等部分组成。该减压阀在未通入气体时,阀芯与阀口保持一定的间隙,通入高压气体时,随着阀室压力的升高,气体作用在膜片下方并克服膜片上方弹簧的压力使膜片及其芯子产生向上的动作,从而带动杠杆转动,使阀口关闭。当减压室的气体向二级减压阀输出后,压力降低,膜片及其芯子下移,阀口打开,使高压气体再次进入一级阀室,如此反复,使减压阀在保证流量的基础上,出口压力稳定在一定的范围内。该减压阀的压力弹簧为不可调节式弹簧,如果要调节出口压力和流量,可调节杠杆上的调节螺钉或更换压力弹簧。 级减压阀阀室的设计 为了密封的严密性,阀室的壁厚初选 5于初始气体压强在 2体对阀芯的冲击力在几十牛顿至几百牛顿之间变化,因此,阀室的内径不能取得太小,但是也没有必要取得太大,参考现有减压阀,初选 64室的容积与阀室的高度有关,容积的大小,与气体变化快慢程度相关,因此,也要 取得适当,再参照已有减压阀,初选 27 因为壳体及盖板的实验应力为 此,对一级阀室的强度进行如下校核: 5d 1 02 一 级 一 级 一 级一 级 一 级 ( 3中, 一 级=5=64=27 5665 1 0 2 7 6 4 1 02 5 2 7 1 0b =32 510 N/b =,阀室的强度满足要求。 级减压阀杠杆、弹簧与阀口的设计 在设计阀口时,阀口不能取得太大,但也不能太小。阀口太大,流量难以控制,阀口太小,气体压强受到影响,因此,在参考了现有减压阀的设计之后,一西南石油大学本科毕业设计 12 级阀口的内径初选 径初选 杆的长度初选 36芯的最大行程初选 片到一级阀盖下壁的距离初选25压板直径初选 40度初选 3弹簧 初始压缩后的长度初选为 22 因为该阀的最大流量可达 40m3/h,当气体初始压强为 2,阀口的实际开度并不等于 有当气体压强小于 1,时,一级阀室的压强不能保持在原定范围,但其流量可达 40m3/h。 天然气缝隙减压的压降与流量 q 的关系与其粘度有关,天然气粘度在不同压强状态下的值是不同的,下面对天然气在高压状况下的粘度进行计算(因为天然气的主要成份是甲烷,甲烷的含量可高达 98 ,故在计算过程中,将天然气的物理性质以甲烷为准)。 根 据烃类物理化学数据手册 822 页,关于高压下气体粘度的计算, (0) = . 8 5 8 e x p (1 . 4 3 9 ) e x p ( 1 . 1 1 ) ( 3-2)V ( 3 1634() P ( 3根据烃类物理化学数据手册 896 页和 86 页查得关于甲烷的参数如下: 绝对粘度0=10s, 临界压力 604604000/界温度临界体积10 分子量 计算得 : 16341 9 0 . 5 8()1 6 . 0 1 3 9 4 6 . 0 4 =( 1 0 9 . 9 5 1 0 ) 0 . 0 4 6 7 = 1 . 8 5 81 . 1 1 11 . 4 3 91 . 0 8 当天然气压强为 20, 2000 . 0 9 9 2 2 . 4V = , 7( 1 0 9 . 9 5 1 0 ) 0 . 0 4 6 7 = 1 . 8 5 81 . 4 3 9 0 . 8 8 4 1 . 1 1 1 0 . 8 8 41 . 0 8 天然气汽车供气系统减压装置设计 13 =( = 0 9 . 9 5 7 2 . 9 6 = 当天然气压强为 2, 200 . 0 9 9 2 2 . 4V = , 7( 1 0 9 . 9 5 1 0 ) 0 . 0 4 6 7 = 1 . 8 5 81 . 4 3 9 0 . 0 8 8 4 - 1 . 1 1 1 0 . 0 8 8 41 . 0 8 e - e =( = = 当天然气压强为 , 50 . 0 9 9 2 2 . 4V = , 7( 1 0 9 . 9 5 1 0 ) 0 . 0 4 6 7 = 1 . 8 5 81 . 4 3 9 0 . 0 2 2 1 - 1 . 1 1 1 0 . 0 2 2 11 . 0 8 e - e =( = = 当天然气压强为 , 30 . 0 9 9 2 2 . 4V =( 1 0 9 . 9 5 1 0 ) 0 . 0 4 6 7 = 1 . 8 5 81 . 4 3 9 0 . 0 1 3 2 6 - 1 . 1 1 1 0 . 0 1 3 2 61 . 0 8 e - e =( = = 当天然气压强为 , 西南石油大学本科毕业设计 14 r 20 . 0 9 9 2 2 . 4 =( 1 0 9 . 9 5 1 0 ) 0 . 0 4 6 7 = 1 . 8 5 81 . 4 3 9 0 . 0 0 8 8 4 - 1 . 1 1 1 0 . 0 0 8 8 41 . 0 8 e - e =(= = 查液压与气动技术 946 页得气体流经平行圆环平面缝隙的质量流量为: 3 2 21221()1 2 l ( 3中, 圆环的大、小半径, 体常数 R=g K=g K 当 0, 3 2 2 1 2m a 1 4 ( 2 0 0 . 5 ) 1 040 0 . 7 1 71 8 2 . 9 1 1 0 . 7 2 7 . 53600 1 2 1 0 5 1 8 . 3 3 2 3 . 1 5 l . 5h 410 m= , m a 273 . 1 4 ( 2 0 . 5 )40 0 . 7 1 71 3 3 . 2 7 1 1 0 . 7 2 7 . 53600 1 2 1 0 5 1 8 . 3 3 2 3 . 1 5 l . 5h 410 m=体从小孔流出流经两圆盘平面间的缝隙时,作用于圆盘的总压力公式为: 2 2 2122 2 2 121() ()2 l n ( ) r r 一( 31P=20,高压天然气作用于阀芯的力为: 66 3 2 3 2 3 23 . 1 4 ( 2 0 0 . 5 ) 1 00 . 5 1 0 3 . 1 4 ( 7 . 5 1 0 ) ( 7 . 5 1 0 ) ( 5 . 5 1 0 ) 7 . 52 l n ( )5 . 5 一=2656N 当1P=2,高压天然气作用于阀芯的力为: 天然气汽车供气系统减压装置设计 15 6 6 3 2 3 2 3 23 . 1 4 ( 2 0 . 5 ) 1 00 . 5 1 0 3 . 1 4 ( 7 . 5 1 0 ) ( 7 . 5 1 0 ) ( 5 . 5 1 0 ) 7 . 52 l n ( )5 . 5 一=1P=20P=,膜片芯子受膜片向上的推力为: F P A F 一 芯 一 芯 有 效 ( 3 214 222 1 1有 效2d d d( - )4 4 d ( 3中,22d=64d=40 2 3 2 3 23 . 1 4 ( 6 4 1 0 ) 3 . 1 4 ( 4 0 1 0 ) 4 0 3 . 1 4 ( 4 0 1 0 )4 4 6 4 4A 有 效=3685 610 2m 则 , 6 8 5 1 0 a 5 杠 杆一 芯杠 杆( 10 = 110N 当1P=20P=,膜片芯子受膜片向上的推力为: F P A F 一 芯 一 芯 有 效 =56 h( 5 . 5 1 ) 1 0 3 6 8 5 1 0 a 杠 杆杠 杆=957N 当1P=2P=,膜片芯子受膜片向上的推力为: F P A F 一 芯 一 芯 有 效 =6 8 5 1 0 a 5 杠 杆杠 杆( 10 西南石油大学本科毕业设计 16 = 735N 当1P=2P=,膜片芯子受膜片向上的推力为: F P A F 一 芯 一 芯 有 效 =56 h( 5 . 5 1 ) 1 0 3 6 8 5 1 0 a 杠 杆杠 杆= 9 . 51 2 8 9 . 7 2 8 5 . 836= 1583N 通过以上计算可知,弹簧在1P=20P=的受力范围为1101P=2P=的受力范围为 735 N1583N 。因此,要保证1P=2,2P=,弹簧的受力范围必须在 735 在弹簧的设计中,试取初始压缩量1=2受压力1P=160N,2=4P=454N,弹簧自由高度 =30 则, 2k=2121 = 454 16042=147N/1P=20,因为杠杆的长度 =36度 = 所以,1P=20,弹簧在工作时的作用力变化值为: F = 360 3 9 1 4 79 = 3N 又因为阀芯的行程 行 程=片芯子的实际上移距离: 1l 芯 子 变 动 360 . 5 1 . 8 9 m 5所以,弹簧在0P=220 天然气汽车供气系统减压装置设计 17 11 芯 子 变 动= 16
