压铸产品取件机器人结构设计及强度分析（全套CAD图纸+设计说明书+翻译）
收藏
资源目录
压缩包内文档预览：
编号：660799
类型：共享资源
大小：11.44MB
格式：RAR
上传时间：2016-06-12
上传人：hon****an
认证信息
个人认证
丁**（实名认证）
江苏
IP属地：江苏
30
积分
- 关 键 词：
-
压铸
产品
机器人
结构设计
强度
分析
- 资源描述：
-

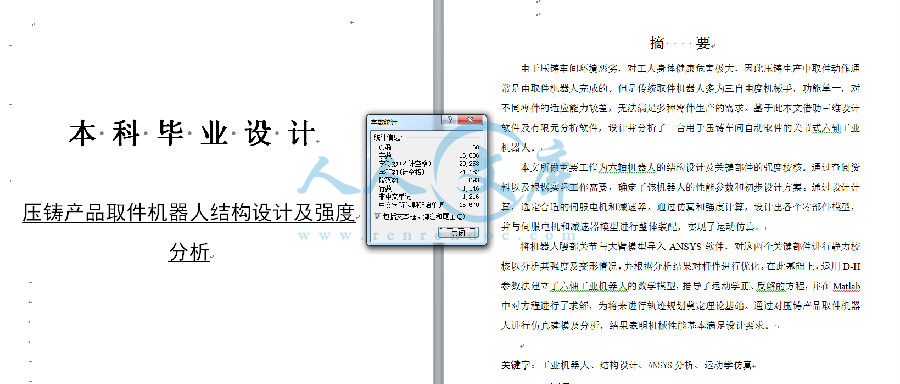

摘 要
由于压铸车间环境恶劣，对工人身体健康危害极大，因此压铸生产中取件动作通常是由取件机器人完成的。但是传统取件机器人多为三自由度机械手，功能单一，对不同零件的适应能力较差，无法满足多种零件生产的需求。基于此本文借助三维设计软件及有限元分析软件，设计并分析了一台用于压铸车间自动取件的关节式六轴工业机器人。
本文所做主要工作为六轴机器人的结构设计及关键部件的强度校核。通过查阅资料以及根据实际工作需要，确定了该机器人的性能参数和初步设计方案。通过设计计算，选定合适的伺服电机和减速器。通过仿真和强度计算，设计出各个零部件模型，并与伺服电机和减速器模型进行整体装配，实现了运动仿真。
将机器人腰部关节与大臂模型导入ANSYS软件，对这两个关键部件进行静力校核以分析其强度及变形情况，并根据分析结果对杆件进行优化。在此基础上，运用D-H参数法建立了六轴工业机器人的数学模型，推导了运动学正、反解的方程，并在Matlab中对方程进行了求解，为将来进行轨迹规划奠定理论基础。通过对压铸产品取件机器人进行仿真建模及分析，结果表明机械性能基本满足设计要求。
关键字：工业机器人、结构设计、ANSYS分析、运动学仿真
