摘  要


本设计是基于齿轮油泵泵体零件的加工工艺规程及一些工序的专用夹具设计。齿轮油泵泵体零件的主要加工表面是端面及孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。夹具选用专用夹具,夹紧方式多选用手动夹紧,夹紧可靠,机构可以不必自锁。因此生产效率较高。适用于大批量、流水线上加工。能够满足设计要求。


关键词:齿轮油泵泵体类零件;工艺;夹具;


ABSTRACT

The design is based on the body parts of the processing order of the processes and some special fixture design. Body parts of the main plane of the surface and pore system. In general, the plane guarantee processing precision than that of holes machining precision easy. Therefore, this design follows the surface after the first hole principle. Plane with holes and the processing clearly divided into roughing and finishing stages of holes to ensure machining accuracy. Datum selection box input shaft and the output shaft of the supporting hole as a rough benchmark, with top with two holes as a precision technology reference. Main processes arrangements to support holes for positioning and processing the top plane, and then the top plane and the supporting hole location hole processing technology. In addition to the follow-up processes individual processes are made of the top plane and technological hole location hole and plane processing. Supported hole processing using the method of coordinate boring. The whole process of processing machine combinations were selected. Selection of special fixture fixture, clamping means more choice of pneumatic clamping, clamping reliable, institutions can not be locked, so the production efficiency is high, suitable for large batch, line processing, can meet the design requirements.

Key words: parts; fixture;


目  录

摘  要 II

ABSTRACT III

第1章 绪论 1

1.1 机械加工工艺概述 1

1.2机械加工工艺流程 1

1.3夹具概述 2

1.4机床夹具的功能 3

1.5机床夹具的发展趋势 3

1.5.1机床夹具的现状 3

1.5.2现代机床夹具的发展方向 4

第2章 加工工艺规程设计 6

2.1 零件的分析 6

2.1.1 零件的作用 6

2.1.2 零件的工艺分析 6

2.2 齿轮油泵泵体加工的主要问题和工艺过程设计所应采取的相应措施 7

2.2.1 孔和平面的加工顺序 7

2.2.2加工方案选择 7

2.3 齿轮油泵泵体加工定位基准的选择 8

2.3.1 粗基准的选择 8

2.3.2 精基准的选择 8

2.4 齿轮油泵泵体加工主要工序安排 8

2.5 机械加工余量、工序尺寸及毛坯尺寸的确定 11

2.6选择加工设备及刀、量具 12

2.7确定切削用量及基本工时(机动时间) 12

第3章 铣左端面夹具设计 22

3.1 研究原始质料 22

3.2 定位、夹紧方案的选择 23

3.3 切削力及夹紧力的计算 23

3.4 误差分析与计算 24

3. 5 定向键与对刀装置设计 25

3.6 确定夹具体结构和总体结构 27

3.7夹具设计及操作的简要说明 28

第4章 钻φ14mm、φ18mm阶梯孔夹具设计 29

4.1 夹具的夹紧装置和定位装置 29

4.2 夹具的导向 30

4.3 钻孔与工件之间的切屑间隙 31

4.4 钻模板 31

4.5切削力及夹紧力的计算 32

4.6误差分析与计算 33

4.7 钻套、衬套、钻模板设计与选用 33

4.8 确定夹具体结构和总体结构 35

4.9 夹具设计及操作的简要说明 36

结 论 37

参考文献 38

致  谢 40


第1章 绪论

1.1 机械加工工艺概述

机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程,加工工艺是工人进行加工的一个依据。

机械加工工艺流程是工件或者零件制造加工的步骤,采用机械加工的方法,直接改变毛坯的形状、尺寸和表面质量等,使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工-精加工-装配-检验-包装,就是个加工的笼统的流程。

机械加工工艺就是在流程的基础上,改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品 或半成品,是每个步骤,每个流程的详细说明,比如,上面说的,粗加工可能包括毛坯制造,打磨等等,精加工可能分为车,钳工,铣床,等等,每个步骤就要有详 细的数据了,比如粗糙度要达到多少,公差要达到多少。

技术人员根据产品数量、设备条件和工人素质等情况,确定采用的工艺过程,并将有关内容写成工艺文件,这种文件就称工艺规程。这个就比较有针对性了。每个厂都可能不太一样,因为实际情况都不一样。

总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数,工艺规程是某个厂根据实际情况编写的特定的加工工艺。

1.2机械加工工艺流程

机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一,它是在具体的生产条件下,把较为合理的工艺过程和操作方法,按照规定的形式书写 成工艺文件,经审批后用来指导生产。机械加工工艺规程一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及 检验方法、切削用量、时间定额等。

制订工艺规程的步骤

1) 计算年生产纲领,确定生产类型。

2) 分析零件图及产品装配图,对零件进行工艺分析。

3) 选择毛坯。

4) 拟订工艺路线。

5) 确定各工序的加工余量,计算工序尺寸及公差。

6) 确定各工序所用的设备及刀具、夹具、量具和辅助工具。

7) 确定切削用量及工时定额。

8) 确定各主要工序的技术要求及检验方法。

9) 填写工艺文件。

在制订工艺规程的过程中,往往要对前面已初步确定的内容进行调整,以提高经济效益。在执行工艺规程过程中,可能会出现前所未料的情况,如生产条件的变化,新技术、新工艺的引进,新材料、先进设备的应用等,都要求及时对工艺规程进行修订和完善。

1.3夹具概述

夹具是一种装夹工件的工艺装备,它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。

在金属切削机床上使用的夹具统称为机床夹具。在现代生产中,机床夹具是一种不可缺少的工艺装备,它直接影响着加工的精度、劳动生产率和产品的制造成本等,帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。

随着科学技术的发展,各种新材料、新工艺和新技术不断涌现,机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现,已突破传统的依靠机械能、切削力进行切削加工的范畴,可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世,提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度。特别是计算方法和计算机技术的迅速发展,极大地推动了机械加工工艺的进步,使工艺过程的自动化达到了一个新的阶段。

“工欲善其事,必先利其器。”

工具是人类文明进步的标志。自20世纪末期以来,现代制造技术与机械制造工艺自动化都有了长足的发展。但工具(含夹具、刀具、量具与辅具等)在不断的革新中,其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此,无论在传统制造还是现代制造系统中,夹具都是重要的工艺装备。

1.4机床夹具的功能

在机床上用夹具装夹工件时,其主要功能是使工件定位和夹紧。

1.机床夹具的主要功能

机床夹具的主要功能是装工件,使工件在夹具中定位和夹紧。

(1)定位  确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。

(2)夹紧  工件定位后将其固定,使其在加工过程中保持定位位置不变的操作。由于工件在加工时,受到各种力的作用,若不将工件固定,则工件会松动、脱落。因此,夹紧为工件提供了安全、可靠的加工条件。

2.机床夹具的特殊功能

机床夹具的特殊功能主要是对刀和导向。

(1)对刀  调整刀具切削刃相对工件或夹具的正确位置。如铣床夹具中的对刀块,它能迅速地确定铣刀相对于夹具的正确位置。

(2)导向  如钻床夹具中的钻模板的钻套,能迅速地确定钻头的位置,并引导其进行钻削。导向元件制成模板形式,故钻床夹具常称为钻模。镗床夹具(镗模)也具有导向功能。

1.5机床夹具的发展趋势

随着科学技术的巨大进步及社会生产力的迅速提高,夹具已从一种辅助工具发展成为门类齐全的工艺装备。

1.5.1机床夹具的现状

国际生产研究协会的统计表明,目前中、小批多品种生产的工作品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代,以适应市场激烈的竞争。然而,一般企业仍习惯于大量采用传统的专用夹具。另一方面,在多品种生产的企业中,约4年就要更新80%左右的专用夹具,而夹具的实际磨损量仅为15%左右。特别是近年来,数控机床(NC)、加工中心(MC)、成组技术(GT)、柔性制造系统(FMS)等新技术的应用,对机床夹具提出了如下新的要求:

1)能迅速而方便地装备新产品的投产,以缩短生产准备周期,降低生产成本。

2)能装夹一组具有相似性特征的工件。

3)适用于精密加工的高精度机床夹具。

4)适用于各种现代化制造技术的新型机床夹具。

5)采用液压或气压夹紧的高效夹紧装置,以进一步提高劳动生产率。

6)提高机床夹具的标准化程度。


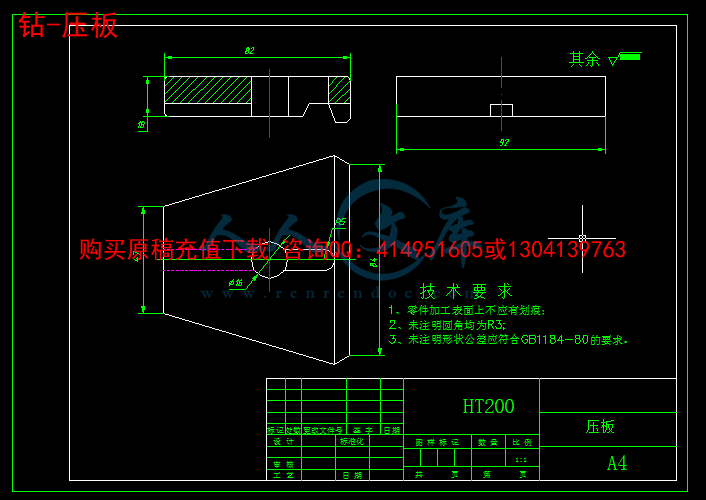

内容简介:
设计 共 1 页 校核 第 1 页 标记 处数 文件号 签字 日期 标记 处数 文件号 签字 日期 机械加工工艺过程卡片 产品代号 零件图号 零件名称 01 变变 齿轮油泵泵体 材料 应状态 毛坯种类 毛坯重量 (每一毛坯可制零件数 零件重量 (成 批 中 量 铸造 1 部门 工序 号 工序名称 设备 主要工艺装备名称及规格 名称 型号 夹具 刀具 量具 辅具 10 铸造 毛坯 20 时效处理,去应力 30 粗铣、精铣左端面 铣床 用夹具 铣刀,游标卡尺 游标卡尺 40 翻面,粗铣、精铣右端面 铣床 用夹具 铣刀,游标卡尺 游标卡尺 50 粗铣、精铣上端面 铣床 用夹具 铣刀,游标卡尺 游标卡尺 60 粗铣、精铣下端面 铣床 用夹具 铣刀,游标卡尺 游标卡尺 70 粗车、精 车 42 外圆及倒角 车床 用夹具 外圆车刀 、顶尖,游标卡尺 游标卡尺 80 精粗车、精 车 20孔 车床 用夹具 镗刀 、顶尖,鸡心夹,游标 卡尺 游标卡尺 90 铣开档距离 28 铣 床 用夹具 铣刀 ,游标卡尺 游标卡尺 100 钻孔攻丝 6床 用夹具 钻头,丝锥,专用夹具 游标卡尺 110 钻 铰 40 孔 钻床 用夹具 钻头, 铰刀 ,专用夹具 游标卡尺 120 钻孔攻丝侧面 纹孔 钻床 用夹具 钻头,丝锥,专用夹具 游标卡尺 130 钻孔 14 孔、 18 阶梯孔 钻床 用夹具 钻头,丝锥,专用夹具 游标卡尺 140 去毛刺 150 清洗 160 检验 170 油封、入库 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 1 页 311车间 工序号 工序名称 材 料 牌 号 机加工 30 铣 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 铣床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 粗铣、精铣左端面 铣夹具,量具,铣刀 500 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 页 113车间 工序号 工序名称 材 料 牌 号 机加工 40 铣 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 铣 床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 翻面,粗铣、精铣右端面 铣 夹具,量具, 铣刀 800 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 3 页 311车间 工序号 工序名称 材 料 牌 号 机加工 50 铣 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 铣床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器 具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 粗铣、精铣上端面 铣夹具,量具,铣刀 500 1 15 10 设 计(日 期) 校 对( 日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 4 页 311车间 工序号 工序名称 材 料 牌 号 机加工 60 铣 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 铣床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 粗铣、精铣下端面 铣夹具,量具,铣刀 500 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序 卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 5 页 3112 X 4 5 车间 工序号 工序名称 材 料 牌 号 机加工 70 车 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 车 床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 粗车、精车 42 外圆及倒角 车 夹具,量具, 车 刀 5500 25 1 15 10 设 计(日 期) 校 对(日期 ) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 6 页 311车间 工序号 工序名称 材 料 牌 号 机加工 80 车 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 车 床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 精粗车、精车 20孔 车 夹具,量具, 车 刀 560 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 7 页 311车间 工序号 工序名称 材 料 牌 号 机加工 90 铣 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 铣 床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位 器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 铣开档距离 28 铣 夹具,量具, 铣 刀 560 1 15 10 设 计(日 期) 校 对( 日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 8 页 1 2车间 工序号 工序名称 材 料 牌 号 机加工 100 钻 孔攻丝 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 摇臂钻床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 钻孔攻丝 6 夹具,量具, 麻花钻 ,丝锥 800 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 9 页 1车间 工序号 工序名称 材 料 牌 号 机加工 110 钻 铰 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 摇臂钻床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳 化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 钻铰 40 孔 钻 夹具,量具, 麻花钻 ,铰刀 800 1 15 10 设 计 (日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 10 页 车间 工序号 工序名称 材 料 牌 号 机加工 120 钻铰 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 摇臂钻床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 钻孔攻丝侧面 纹孔 钻 夹具,量具, 麻花钻 ,丝锥 800 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 学院 机械加工工序卡片 产品型号 齿轮油泵泵体 零件图号 产品名称 齿轮油泵泵体 零件名称 齿轮油泵泵体 共 11 页 第 11 页 1车间 工序号 工序名称 材 料 牌 号 机加工 130 钻孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸造 1 1 设备名称 设备型号 设备编号 同时加工件数 摇臂钻床 1 夹具编号 夹具名称 切削液 1 专用 夹具 普通乳化液 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 2 2 工步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 切削深度 进给次数 工步工时 /s r/m/s mm/r 动 辅助 1 钻孔 14 孔、 18 阶梯孔 钻 夹具,量具, 麻花钻 ,丝锥 800 1 15 10 设 计(日 期) 校 对(日期) 审 核(日期) 标准化(日期) 会 签(日期) 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 I 毕业设计 课 题: 齿轮油泵泵体工艺设计和夹具设计 专 题: 专 业: 机械制造及自动化 学 生 姓 名: 班 级 : 学 号: 指 导 教 师: 完 成 时 间: 要 本设计是 基于 齿轮油泵泵体 零件的加工工艺规程及一些工序的专用夹具设计。 齿轮油泵泵体 零件的主要加工表面是 端面 及 孔 系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,本设计遵循先面后 孔 的原则 。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证 孔系加工精度。 夹具选用专用夹具,夹紧方式多选用 手动 夹紧,夹紧可靠,机构可以不必自锁。因此生产效率较高。适用于大批量、流水线上加工。能够满足设计要求。 关键词: 齿轮油泵泵体 类零件; 工艺 ; 夹具 ; he is on of of of of In of of to of as a as a to In to of of of of of be so is 录 摘 要 1 章 绪论 1 械加工工艺概述 1 械加工工艺流程 1 具概述 2 床夹具的功能 3 床夹具的发展趋势 3 床夹具的现状 3 代机床夹具的发展方向 4 第 2 章 加工工艺规程设计 6 件的分析 6 件的作用 6 件的工艺分析 6 轮油泵泵体加工的主要问题和工艺过程设计所应采取的相应措施 7 和平面的加工顺序 7 工方案选择 7 轮油泵泵体加工定位基准的选择 8 基准的选择 8 基准的选择 8 轮油泵泵体加工主要工序安排 8 械加工余量、工序尺寸及毛坯尺寸的确定 11 择加工设备及刀、量具 12 定切削用量及基本工时(机动时间) 12 V 第 3 章 铣左端面夹具设计 22 究原始质料 22 位、夹紧方案的选择 23 削力及夹紧力的 计算 23 差分析与计算 24 3. 5 定向键与对刀装置设计 25 定夹具体结构和总体结构 27 具设计及操作的简要说明 28 第 4 章 钻 1418 29 具的夹紧装置和定位装置 29 具的导向 30 孔与工件之间的切屑间隙 31 模板 31 削力及夹紧力的计算 32 差分析与计算 33 套、衬套、钻模板设计与选用 33 定夹具体结构和总体结构 35 具设计及操作的简要说明 36 结 论 37 参考文献 38 致 谢 40 1 第 1 章 绪论 械加工工艺概述 机械加工工艺 是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程,加工工艺是工人进行加工的一个依据。 机械加工工艺流程是工件或者零件制造加工的步骤,采用机械加工的方法,直接改变毛坯的形状、尺寸和表面质量等,使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工 检验 是个加工的 笼统的流程。 机械加工工艺就是在流程的基础上,改变生产对象的形状、尺寸、相对位置和性质等,使其成为成品 或半成品,是每个步骤,每个流程的详细说明,比如,上面说的,粗加工可能包括毛坯制造,打磨等等,精加工可能分为车,钳工,铣床,等等,每个步骤就要有详 细的数据了,比如粗糙度要达到多少,公差要达到多少。 技术人员根据产品数量、设备条件和工人素质等情况,确定采用的工艺过程,并将有关内容写成工艺文件,这种文件就称 工艺规程 。这个就比较有针对性了。每个厂都可能不太一样,因为实际情况都不一样。 总的来说,工艺流程是纲领,加工工艺是每个步骤的详细参数,工艺规程是某个厂根据实际情况编写的特定的加工工艺。 械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一,它是在具体的生产条件下,把较为合理的工艺过程和操作方法,按照规定的形式书写 成工艺文件,经审批后用来指导生产。机械加工工艺规程一般包括以下内容:工件加工的工艺路线、各工序的具体内容及所用的设备和工 艺装备、工件的检验项目及 检验方法、切削用量、时间定额等。 制订工艺规程的步骤 1) 计算年生产纲领,确定生产类型。 2) 分析零件图及产品装配图,对零件进行工艺分析。 3) 选择毛坯。 2 4) 拟订工艺路线。 5) 确定各工序的加工余量,计算工序尺寸及公差。 6) 确定各工序所用的设备及刀具、夹具、量具和 辅助工具 。 7) 确定切削用量及工时定额。 8) 确 定各主要工序的技术要求及检验方法。 9) 填写工艺文件。 在制订工艺规程的过程中,往往要对前面已初步确定的内容进行调整,以提高经济效益。在执行工艺规程过程中,可能会出现前所未料的情况,如生产条件的变化,新技术、新工艺的引进,新材料、先进设备的应用等,都要求及时对工艺规程进行修订和完善。 具概述 夹具是一种装夹工件的工艺装备,它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。 在金属切削机床上使用的夹具统称为机床夹具。在现代生产中,机床夹具是一种不可缺少的工艺装备,它直接 影响着加工的精度、劳动生产率和产品的制造成本等,帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。 随着科学技术的发展,各种新材料、新工艺和新技术不断涌现,机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现,已突破传统的依靠机械能、切削力进行切削加工的范畴,可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世,提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度。特别是计算方法和计算机技术的迅速发展 ,极大地推动了机械加工工艺的进步,使工艺过程的自动化达到了一个新的阶段。 “工欲善其事,必先利其器。” 工具是人类文明进步的标志。自 20 世纪末期以来,现代制造技术与机械制造工艺自动化都有了长足的发展。但工具(含夹具、刀具、量具与辅具等)在不断的革新中,其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此,无论在传统制造还是现代制造系统中,夹具都是重要的工艺装备。 3 床夹具的功能 在机床上用夹具装夹工件时,其主要功能是使工件定位和夹紧。 1机床夹具的主要功能 机床夹具的 主要功能是装工件,使工件在夹具中定位和夹紧。 ( 1)定位 确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。 ( 2)夹紧 工件定位后将其固定,使其在加工过程中保持定位位置不变的操作。由于工件在加工时,受到各种力的作用,若不将工件固定,则工件会松动、脱落。因此,夹紧为工件提供了安全、可靠的加工条件。 2机床夹具的特殊功能 机床夹具的特殊功能主要是对刀和导向。 ( 1)对刀 调整刀具切削刃相对工件或夹具的正确位置。 如铣床夹具中的对刀块,它能迅速地确定铣刀相对于夹具的正确位置。 ( 2)导向 如钻床夹具中的钻模板的钻套,能迅速地确定钻头的位置,并引导其进行钻削。导向元件制成模板形式,故钻床夹具常称为钻模。镗床夹具(镗模)也具有导向功能。 床夹具的发展趋势 随着科学技术的巨大进步及社会生产力的迅速提高,夹具已从一种辅助工具发展成为门类齐全的工艺装备。 床夹具的现状 国际生产研究协会的统计表明,目前中、小批多品种生产的工作品种已占工件种类总数的 85%左右。现代生产要求企业所制造的产品品种经常更新换代,以 适应市场激烈的竞争。然而,一般企业仍习惯于大量采用传统的专用夹具。另一方面,在多品种生产的企业中,约 4 年就要更新 80%左右的专用夹具,而夹具的实际磨损量仅为 15%左右。特别是近年来,数控机床( 加工中心( 成组技术( 柔性制造系统( 新技术的应用,对机床夹具提出了如下新的要求: 1)能迅速而方便地装备新产品的投产,以缩短生产准备周期,降低生产成本。 4 2)能装夹一组具有相似性特征的工件。 3)适用于精密加工的高精度机床夹具。 4)适用于各种现代化制造技术的新型机床夹具。 5)采用液压 或气压夹紧的高效夹紧装置,以进一步提高劳动生产率。 6)提高机床夹具的标准化程度。 代机床夹具的发展方向 现代机床夹具的发展方向主要表现为精密化、高效化、柔性化、标准化四个方面。 精密化 随着机械产品精度的日益提高,势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多,例如用于精密分度的多齿盘,其分度精度可达 于精密车削的高精度三爪卡盘,其定心精度为 5 m;精密心轴的同轴度公差可控制在 1 m 内;又如用于轴承套圈磨削的电磁无心夹具,工件的圆度公差可达 m。 高效化 高效 化夹具主要用来减少工件加工的基本时间和辅助时间,以提高劳动生产率,减轻工人的劳动强度。常见的高效化夹具有:自动化夹具、高速化夹具、具有夹紧动力装置的夹具等。例如,在铣床上使用电动虎钳装夹工件,效率可提高 5 倍左右;在车床上使用的高速三爪自定心卡盘,可保证卡爪在(试验)转速为 2600r/条件下仍能牢固地夹紧工件,从而使切削速度大幅度提高。 柔性化 机床夹具的柔性化与机床的柔性化相似,它是指机床夹具通过调整、拼装、组合等方式,以适应可变因素的能力。可变因素主要有:工序特征、生产批量、工件的形状和尺寸等。具 有柔性化特征的新型夹具种类主要有:组合夹具、通用可调夹具、成组夹具、拼装夹具、数控机床夹具等。在较长时间内,夹具的柔性化将是夹具发展的主要方向。 标准化 机床夹具的标准化与通用化是相互联系的两个方面。在制订典型夹具结构的基础上,首先进行夹具元件和部件的通用化,建立类型尺寸系列或变型,以减少功能用途相近的夹具元件和部件的型式,屏除一些功能低劣的结构。通用化方法包括夹具、部件、元件、毛坏和材料的通用化。夹具 5 的标准化阶段是通用化的深入,主要是确立夹具零件或部件的尺寸系列,为夹具工作图的审查创造良好的条件。目前我国 已有夹具零件及部件的国家标准: 214891以及各类通用夹具、组合夹具标准等。机床夹具的标准化,有利于夹具的商品化生产,有利于缩短生产准备周期,降低生产总成本。 6 第 2 章 加工工艺规程设计 件的分析 件的作用 题目给出的零件是 齿轮油泵泵体 。 齿轮油泵泵体 的主要作用是 为内部齿轮啮合提供场所 ,并保证部件与 其他部分 正确安装。因此 齿轮油泵泵体零件的加工质量,不但直接影响的装配精度和运动精 度,而且还会影响工作精度、使用性能和寿命。 图 1 齿轮油泵泵体 件的工艺分析 由 齿轮油泵泵体 零件图可知。 齿轮油泵泵体 是一个 轴类 零件,它的外表面上有 平面需要进行加工 。此外各表面上还需加工一系列孔。因此可将其分为三组加工表面。它们相互间有一定的位置要求。现分析如下: ( 1)以 左端面 为主要加工表面的加工面。这一组加工表面包括: 左端面 的加工; ,其中 表面粗糙度要求为 ( 2)以 右端面 为主要加工表面的加工面。这一组加工表面包括: 右端面 的加工; ,其中 表面粗糙度要求为 ( 3)以 上平面 的平面 为主 要加工表面的加工面。这一组加工表面包括:上平面 面 , 粗糙度为 ( 4)其他 各个孔 的 加工 , 20孔 、 6孔、 40 孔 内孔、 侧面 纹孔、 14 孔、 18 阶梯孔 7 轮油泵泵体 加工的主要问题和工艺过程设计所应采取的相应措施 由以上分析可知。该 齿轮油泵泵体 零件的主要加工表面是平面及孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于 齿轮油泵泵体 来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互 关系。 由于的生产量很大。怎样满足生产率要求也是加工过程中的主要考虑因素。 和平面的加工顺序 齿轮油泵泵体 类零件的加工应遵循先面后孔的原则:即先加工 齿轮油泵泵体 上的基准平面,以基准平面定位加工其他平面。然后再加工孔系。齿轮油泵泵体 的加工自然应遵循这个原则。这是因为平面的面积大,用平面定位可以确保定位可靠夹紧牢固,因而容易保证孔的加工精度。其次,先加工平面可以先切去铸件表面的凹凸不平。为提高孔的加工精度创造条件,便于对刀及调整,也有利于保护刀具。 齿轮油泵泵体 零件的加工工艺应遵循粗精加工分开的原 则,将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔系加工精度。 工方案选择 齿轮油泵泵体 孔系加工方案,应选择能够满足孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格最底的机床。 根据 齿轮油泵泵体 零件图所示的 齿轮油泵泵体 的精度要求和生产率要求,当前应选用在组合机床上用镗模法镗孔较为适宜。 ( 1)用坐标法镗孔 在现代生产中,不仅要求产品的生产率高,而且要求能够实现大批量、多品种以及产品更新换代所需要的时间 短等要求。镗模法由于镗模生产成本高,生产周期长,不大能适应这种要求,而坐标法镗孔却能适应这种要求。此外,在采用镗模法镗孔时,镗模板的加工也需要采用坐标法镗孔。 用坐标法镗孔,需要将 齿轮油泵泵体 孔系尺寸及公差换算成直角坐标系中的尺寸及公差,然后选用能够在直角坐标系中作精密运动的机床进行镗孔。 8 轮油泵泵体 加工定位基准的选择 基准的选择 粗基准选择应当满足以下要求: ( 1)保证各重要 孔的加工余量均匀; ( 2)保证装入 齿轮油泵泵体 的零件与箱壁有一定的间隙。 为了满足上述要求,应选择的主要支承 孔作为主要基准。即以 齿轮油泵泵体 的输入轴和输出轴的支承孔作为粗基准。也就是以前后端面上距顶平面最近的孔作为主要基准以限制工件的四个自由度,再以另一个主要支承孔定位限制第五个自由度。由于是以孔作为粗基准加工精基准面。因此,以后再用精基准定位加工主要支承孔时,孔加工余量一定是均匀的。由于孔的位置与箱壁的位置是同一型芯铸出的。因此,孔的余量均匀也就间接保证了孔与箱壁的相对位置。 基准的选择 从保证 齿轮油泵泵体 孔与孔、孔与平面、平面与平面之间的位置 。精基准的选择应能保证 齿轮油泵泵体 在整个加工过程中基 本上都能用统一的基准定位。从 齿轮油泵泵体 零件图分析可知,它的顶平面与各主要支承孔平行而且占有的面积较大,适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于前后端面,虽然它是 齿轮油泵泵体 的装配基准,但因为它与 齿轮油泵泵体 的主要支承孔系垂直。如果用来作精基准加工孔系,在定位、夹紧以及夹具结构设计方面都有一定的困难,所以不予采用。 轮油泵泵体 加工主要工序安排 对于大批量生产的零件,一般总是首先加工出 统一的基准。 齿轮油泵泵体 加工的第一个工序也就是加工统一的基准。具体安排是先以孔定位粗、精加工顶平面。第二个工序是加工定位用的两个工艺孔。由于顶平面加工完成后一直到 齿轮油泵泵体 加工完成为止,除了个别工序外,都要用作定位基准。因此,结合面上的螺孔也应在加工两工艺孔的工序中同时加工出来。 后续工序安排应当遵循粗精分开和先面后孔的原则。先粗加工平面,再粗加工孔系。螺纹底孔在多轴组合钻床上钻出,因切削力较大,也应该在粗加工阶段完成。对于 齿轮油泵泵体 ,需要精加工的是支承孔前后端平面。按上述原则亦应先精加工平面再加工孔系 ,但在实际生产中这样安排 9 不易于保证孔和端面相互垂直。因此,实际采用的工艺方案是先精加工支承孔系,然后以支承孔用可胀心轴定位来加工端面,这样容易保证零件图纸上规定的端面全跳动公差要求。各螺纹孔的攻丝,由于切削力较小,可以安排在粗、精加工阶段中分散进行。 加工工序完成以后,将工件清洗干净。清洗是在 c9080 的含 打及 硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于 根据以上分析过程,现将 齿轮油泵泵体 加工工艺路线确定如下: 工艺路线一: 10 铸造毛坯 20 时效处理,去应力 30 粗铣、精铣左端面 40 翻面,粗铣、精铣右端面 50 粗铣、精铣上端面 60 粗铣、精铣下端面 70 粗车、精车 42 外圆及倒角 80 精粗车、精车 20孔 90 铣开档距离 28 100 钻孔攻丝 610 钻铰 40 孔 120 钻孔攻丝侧面 纹孔 130 钻孔 14 孔、 18 阶梯孔 140 去毛刺 150 清洗 160 检验 170 油封、入库 工艺路线二: 10 铸造毛坯 20 时效处理,去应力 30 粗车、精车左端面 40 翻面,粗车、精车右端面 10 50 粗车、精车上端面 60 粗车、精车下端面 70 粗车、精车 42 外圆及倒角 80 精粗车、精车 20孔 90 铣开档距离 28 100 钻孔攻丝 610 钻铰 40 孔 120 钻孔攻丝侧面 纹孔 130 钻孔 14 孔、 18 阶梯孔 140 去毛刺 150 清洗 160 检验 170 油封、入库 以上加工方案大致看来合理,但通过仔细考虑,零件的技术要求及可能采取的加工 手段之后,就会发现仍有问题, 采用互为基准的原则,先加工上、下两平面,然后以下、下平面为精基准再加工两平面上的各孔,这样便保证了,上、下两平面的平行度要求同时为加两平面上各孔保证了垂直度要求。 从提高效率和保证精度这两个前提下,发现该方案一比较合理。 综合选择方案一: 10 铸造毛坯 20 时效处理,去应力 30 粗铣、精铣左端面 40 翻面,粗铣、精铣右端面 50 粗铣、精铣上端面 60 粗铣、精铣下端面 70 粗车、精车 42外圆及倒角 80 精粗车、精车 2090 铣开档距离 28 100 钻孔攻丝 610 钻铰 40孔 11 120 钻孔攻丝侧面 130 钻孔 14孔、 18阶梯孔 140 去毛刺 150 清洗 160 检验 170 油封、入库 械加工余量、工序尺寸及毛坯尺寸的确定 (1)毛坯种类的选择 零件机械加工的工序数量、材料消耗和劳动量等在很大程度上与毛坯的选择有关,因此,正确选择毛坯具有重要的技术和经济意义。根据该零件的材料为 产类型为批量生产、结构形状很复杂、尺寸大小中等大小、技术要求不高等因素,在此毛坯选择 铸造 成型。 (2)确定毛坯 的加工余量 根据毛坯制造方法采用的 铸造 造型,查取机械制造工艺设计简明手册表 “ 齿轮油泵泵体 ”零件材料采用灰铸铁制造。材料为 度 170 241,生产类型为大批量生产,采用 铸造 毛坯。 ( 1)结合面的加工余量。 根据工序要求,结合面加工分粗、精铣加工。各工步余量如下: 粗铣:参照机械加工工艺手册第 1 卷表 现取 表 铣平面时厚度偏差取 。 精铣:参照机械加工工艺手册表 余量值规定为 ( 2) 面的加工余量。 根据工序要求,结合面加工分粗、精铣加工。各工步余量如下: 粗铣:参照机械加工工艺手册第 1 卷表 现取 表 铣平面时厚度偏差取 。 精铣:参照机械加工工艺手册表 余量 值规定为 差等级选用 查表 得铸件尺寸公差为 12 择加工设备及刀 、 量具 由于生产类型为大批量生产,所以所选设备宜以通用机床为主,辅以少量专用机车。起生产方式为以通用机床加专用夹具为主,辅以少量专用机床加工生产。工件在各机床上的装卸及各机床间的传递,由于工件质量较大,故需要辅助工具来完成。 平端面确定工件的总长度。可选用量具为多用游标卡尺( ,测量范围 0 1000考文献 2表 6 7)。采用车床加工,床选用卧式车床考文献 2表 4 3),专用夹具。钻孔、扩孔、攻丝所选刀具见(参考文献 2第五篇金属切削刀具,第 2、 3节),采用相匹配的钻头,专用夹具及检具。 钻中心孔。选用 60中心钻(参考文献 4第 6章)。 定切削用量及基本工时(机动时间) 工序 10、 20 无切削加工,无需计算 工序 30 粗铣、精铣左端面 机床:铣床 具:硬质合金可转位端铣刀(面铣刀),材料: 15 100D ,齿数 5Z ,此为粗齿铣刀。 因其单边余量: Z=以铣削深度铣该平面的单边余量: Z=削深度齿进给量据参考文献 3表 73,取 0 /fa m m Z:根据参考文献 3表 81,取铣削速度 V m s 每齿进给量据参考文献 3表 73,取 据参考文 献 3表 81,取铣削速度 V m s 机床主轴转速 n : 1 0 0 0 1 0 0 0 2 . 4 7 6 0 4 7 1 . 9 7 / m i 1 4 1 0 0 按照参考文献 3表 74,取 475 / m 实际铣削速度 v : 13 3 . 1 4 1 0 0 4 7 5 2 . 4 9 /1 0 0 0 1 0 0 0 6 0m s 进给量0 . 1 8 5 4 7 5 / 6 0 7 . 1 2 /a Z n m m s 工作台每分进给量7 . 1 2 / 4 2 7 . 5 / m i m m s m m a:根据参考文献 3表 81,取 0走刀次数为 1 机动时间121 1 4 1 1 2 2 0 . 3 6 m i 7 . 5l lt f 机动时间 1 121 6 8 1 2 2 0 . 1 9 m i 7 . 5l lt f 所以该工序总机动时间 11 0 . 5 5 m i nj j jt t t 工序 40: 翻面,粗铣、精铣右端面 机床: 铣床 具:硬质合金可转位端铣刀(面铣刀),材料: 15 100D ,齿数 8,此为细齿铣刀。 因其单边余量: Z=以铣削深度铣该平面的单边余量: Z=削深度齿进给量据参考文献 3表 73,取 据参考文 献 3表 81,取铣削速度 V m s 每齿进给量据参 考文献 3表 73,取 0 /fa m m Z:根据参考文献 3表 81,取铣削速度 V m s 机床主轴转速 n : 1 0 0 0 1 0 0 0 2 . 8 6 0 5 3 5 / m i 1 4 1 0 0 按照参考文献 3表 31,取 600 / m 实际铣削速度 v : 3 . 1 4 1 0 0 6 0 0 3 . 1 4 /1 0 0 0 1 0 0 0 6 0m s 进给量0 . 1 5 8 6 0 0 / 6 0 1 2 /a Z n m m s 工作台每分进给量 1 2 / 7 2 0 / m i m m s m m 走刀次数为 1 14 机动时间222 1 4 1 1 0 0 2 0 . 3 4 m i l lt f 机动时间2 122 6 8 1 0 0 2 0 . 2 4 m i l lt f 所以该工序总机动时间 22 0 . 5 8 m i nj j jt t t 工序 50: 粗铣、精铣上端面 机床:铣床 具:硬质合金可 转位端铣刀(面铣刀),材料: 15 100D ,齿数 5Z ,此为粗齿铣刀。 因其单边余量: Z=3以铣削深度m=3铣该平面的单边余量: Z=削深度齿进给量据参考文献 3表 73,取 0 /fa m m Z:根据参考文献 3表 81,取铣削速度 V m s 每齿进给量据参考文献 3表 73,取 据参考文 献 3表 81,取铣削速度 V m s 机床主轴转速 n : 1 0 0 0 1 0 0 0 2 . 4 7 6 0 4 7 1 . 9 7 / m i 1 4 1 0 0 按照参考文献 3表 74,取 475 / m 实际铣削速度 v : 3 . 1 4 1 0 0 4 7 5 2 . 4 9 /1 0 0 0 1 0 0 0 6 0m s 进给量0 . 1 8 5 4 7 5 / 6 0 7 . 1 2 /a Z n m m s 工作台每分进给量7 . 1 2 / 4 2 7 . 5 / m i m m s m m a:根 据参考文献 3表 81,取 0走刀次数为 1 机动时间121 1 4 1 1 2 2 0 . 3 6 m i 7 . 5l lt f 机动时间 1 121 6 8 1 2 2 0 . 1 9 m i 7 . 5l lt f 所以该工序总机动时间 11 0 . 5 5 m i nj j jt t t 15 工序 60: 粗铣、精铣下端面 机床:铣床 具:硬质合金可转位端铣刀(面铣刀),材料: 15 100D ,齿数 5Z ,此为粗齿铣刀。 因其单边余量: Z=3以铣削深度m=3铣该平面的单边余量: Z=削深度齿进给量据参考文献 3表 73,取 0 /fa m m Z:根据参考文献 3表 81,取铣削速度 V m s 每齿进给量据参考文献 3表 73,取 据参考文 献 3表 81,取铣削速度 V m s 机床主轴转速 n : 1 0 0 0 1 0 0 0 2 . 4 7
