密封端盖加工工艺规程及钻孔夹具设计（全套CAD图纸+设计说明书）
收藏
资源目录
压缩包内文档预览：(预览前20页/共28页)
编号：663300
类型：共享资源
大小：898.61KB
格式：RAR
上传时间：2016-06-13
上传人：hon****an
认证信息
个人认证
丁**（实名认证）
江苏
IP属地：江苏
20
积分
- 关 键 词：
-
密封
加工
工艺
钻孔
夹具
设计
全套
cad
- 资源描述：
-

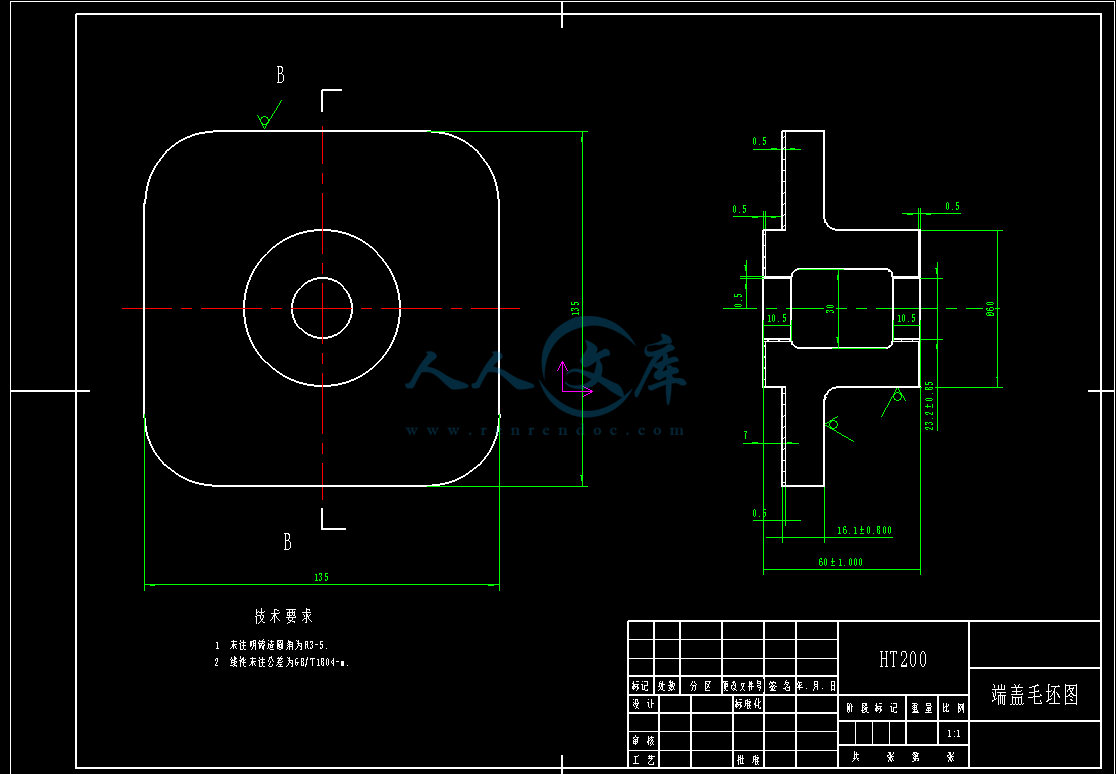

1.1、端盖的用途
端盖主要用于零件的外部，起密封，阻挡灰尘的作用。故其在机器中只是起辅助作用，对机器的稳定运行影响不是很大，其在具体加工的时候，精度要求也不是很高，加工起来也十分容易。
1.2、端盖的技术要求：
该端盖的各项技术要求如下表所示：
加工表面 尺寸偏差（mm） 公差及精度等级 表面粗糙度(um) 形位公差(mm)
端盖左端面 58 IT13 12.5 ↗ 0.03 B
端盖右端面 58 IT13 3.2 ↗ 0.03 B
方形端面 135X135 IT13 12.5 ↗ 0.03 B
端盖中心孔 φ250+0.03 IT8 3.2
φ14孔 φ14 IT10 12.5
φ10孔 φ100+0.03 IT9 6.3
φ9孔 φ9 IT13 12.5
φ4孔 φ4 IT13 12.5
φ75外表面 φ75-0.04+0.O1 IT9 3.2
R33弧 R33 IT13 12.5
1.3、审查端盖的工艺性
该端盖结构简单，形状普通，属一般的盘盖类零件。主要加工表面有端盖左、右端面，方形端面，要求其端面跳动度相对中心轴线满足0.03mm，其次就是φ25孔及φ10孔，φ25孔的加工端面为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外φ10孔的加工表面虽然在圆周上，但通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。
1.4、确定端盖的生产类型
依设计题目知：Q=5000件/年，m=1件/年，结合生产实际，备品率a%和废品率b%分别取3%和0.5%。代入公式得：
N=5000台/年X1件/台X（1+3%）X（1+0.5%）=5175.75
端盖重量为0.5kg，由表1-3知，端盖属轻型零件；由表1-4知，该端盖的生产类型为大批生产。
- 内容简介：
-
机械加工工序卡片 产品型号 零件图号 产品名称 零件名称 端盖 共 1 页 第 1 页 车间 工序号 工序名称 材 料 牌 号 8 钻 精铰 10孔 坯 种 类 毛坯外形尺寸 每毛坯可制件数 每 台 件 数 铸件 1 1 设备名称 设备型号 设备编号 同时加工件数 钻床 四面组合钻床 1 1 夹具编号 夹具名称 切削液 专用夹具 工位器具编号 工位器具名称 工序工时 (分 ) 准终 单件 步号 工 步 内 容 工 艺 装 备 主轴转速 切削速度 进给量 背吃刀量 进给次数 工步工时 r/m/mm/r 动 辅助 1 钻 10 麻花钻、专用夹具、内径 千分尺 392 2 1 28s 粗铰 10 铰刀、专用夹具、内径千 分尺 97 3 2 1 42s 精铰 10 铰刀、专用夹具、内径千 分尺 140 2 1 36s 机械加工工艺过程卡片 产品型号 零件图号 产品名称 零件名称 端盖 共 1 页 第 1 页 材 料 牌 号 坯 种 类 铸件 毛坯外形尺寸 每毛坯件数 1 每 台 件 数 1 备 注 工序号 工名序称 工 序 内 容 车 间 工 段 设 备 工 艺 装 备 工 时 准终 单件 1 铸造 铸造 2 热处理 3 粗铣端盖左右端面、方 形端面 立式铣床 铣刀、游标卡尺 4 精铣端盖左右端面、方形端面 立式铣床 铣刀、游标卡尺 5 粗车、半精车 75 外圆 圆车刀、游标卡尺 6 车 角 面车刀、卡尺、塞规 7 钻 铰 25 孔 四面组合 钻床 麻花钻、扩孔钻、铰刀、卡尺、塞规 8 钻 4 孔 四面组合 钻床 麻花钻、卡尺、塞规 9 钻 精铰 10 孔 四面组合 钻床 麻花钻、铰刀、卡尺、塞规 10 钻 9 孔 四面组合 钻床 麻花钻、卡尺、塞规 11 钻 14 孔 四面组合 钻床 麻花钻、铰、卡尺、塞规 12 铣 弧 数控铣床 立铣刀、游标卡尺 13 去毛刺 钳工台 平锉 14 清洗 清洗机 设 计（日 期） 校 对（日期） 审 核（日期） 标准化（日期） 会 签（日期） 标记 处数 更改文件号 签 字 日 期 标记 处数 更改文件号 签 字 日 期 机 械 制 造 技 术 基 础 课 程 设 计 题 目： 端盖零件的机械加工工艺规程 及工艺装备 设计 一、设计题目 设计“端盖 ”零件的机械加工工艺规程及工艺装备 二、 原始资料 (1) 被加工零件的零件图 1 张 (2) 生产类型 :（中批或 大批大量生产） 三、上交材料 1绘制零件图 1 张 2毛坯图 1 张 3编制机械加工工艺过程综合卡片 1 套 4 编制机械加工工艺卡片 (仅绘制所涉及夹具对应的那道工序的机械加工工艺卡片 ) 1 套 5 绘制夹具装配图 （ 1 张 6 绘制 夹具 体 零件图 1 张 7编写 课程 设计说明书 （ 约 5000 ）。 1 份 四、进度安排 本课程 设计要求在 3 周内完成。 1第 l 2 天查资料，熟悉题目阶段。 2第 3 7 天，完成 零件的 工艺性分析 ,确定毛坯的类型、制造方法 和 机械加工工艺规程 的设计并 编制 出 零件的机械加工工艺卡片 。 3第 8 10 天，完成 夹具 总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。 4第 11 13 天，完成 夹具 总装图的绘制。 5第 14 15 天，零件图的 绘制 。 6第 16 18 天，整理并完成 设计说明书 的编写。 7第 19 天，完成图纸和 说明书 的输出打印。 8第 20 21 天，答辩 五、指导 教 师 评语 成 绩： 指导教师 日 期 摘 要 机械制造工艺学课程设计是我们学完了大学的全部基础课 、 技术基础课以及大部分专业课之后进行的 也是一次理论联系实际的训练 ,因此 ,它在我们四年的大学生活中占有重要的地位。 这次设计的是 端盖，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片 和与所设计夹具对应那道工序的工序卡片各一张。 首先我们要熟悉零 件， 题目所给的零件是 端盖。了解了端盖的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。 is we of is of by an of is a in of an is of by of of a of we to of in of in of on of to we of of to 目 录 1、端盖的工艺分析及生产类型的确 定 . 8 盖的用途 . 8 盖的技术要求 . 8 查端盖的工艺性 . 定端盖的生产类型 . 9 2、确定毛胚、绘制毛胚简图 . 9 择毛胚 .定毛胚的尺寸公差和机械加工余量 . 公差等级 . 端盖铸造毛坯尺寸工差及加工余量 . 绘制端盖毛坯简图 .、拟定端盖工艺路线 .位基准的选择 .精基准的选择 .粗基准的选择 .表面加工方法的确定 .工阶段的划分 .序的集中与分散 .序顺序的安排 . 机械加工工序 . 热处理工序 .辅助工序 .定工艺路线 .4、加工余量、工序尺寸和工差的确定 .、切削用量、时间定额的计算 .削用量的计算 . 钻孔工步 . 粗铰工步 . 精铰工步 .间定额的计算 .基本时间 计算 .辅助时间 计算 . 其他时间的计算 .单件时间 .出问题 .计思想 .具设计 . 定位分析 . 切削力及夹紧力的计算 . 夹具操作说 明 . 确定导向装置 . 体会与展望 .端盖零件图 1、端盖的工艺分析及生产类 型的确定 盖的用途 端盖主要用于零件的外部，起密封，阻挡灰尘的作用。故其在机器中只是起辅助作用，对机器的稳定运行影响不是很大，其在具体加工的时候，精度要求也不是很高，加工起来也十分容易。 盖的技术要求 ： 该端盖的各项技术要求如下表所示： 加工表面 尺 寸 偏 差（ 公差及精度等级 表面粗糙度(形 位 公 差(端盖左端面 58 端盖右端面 58 方形端面 135 端盖中心孔 250+ 14 孔 14 10 孔 100+ 9 孔 9 4 孔 4 75外表面 查端盖的工艺性 该端盖结构简单，形状普通，属一般的盘盖类零件。主要加工表面有端盖左、右端面，方形端面，要求其端面跳动度相对中心轴线满足 次就 是 25 孔及 10 孔， 25 孔的加工端面为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度；另外 10 孔的 加工表面虽然在圆周上，但通过专用的夹具和钻套能够保证其加工工艺要求。该零件除主要加工表面外，其余的表面加工精度均较低，不需要高精度机床加工，通过铣削、钻床的粗加工就可以达到加工要求。由此可见，该零件的加工工艺性较好。 定端盖的生产类型 依设计题目知： Q=5000 件 /年， m=1 件 /年，结合生产实际，备品率 a%和废品率 b%分别取 3%和 代入公式得： N=5000 台 /年 /台 X（ 1+3%） X（ 1+ =盖重量为 表 1，端盖属轻型零件；由表 1，该端盖的生产类型为大批生产。 2、确定毛胚、绘制毛胚简图 择毛胚 端盖在工作过程中不承受冲击载荷，也没有各种应力，毛胚选用铸件即可满足工作要求。该端盖的轮廓尺寸不大，形状亦不是很复杂，故采用砂型铸造。 定毛胚的尺寸公差和机械加工余量 由表 2表 2知，可确定毛胚的尺寸公差及机械加工余量。 差等级 由端盖的功用和技术要求，确定该零件的公差等级为 。 盖铸造毛坯尺寸工差及加工余量 项目 机械加工余量/寸工差/坯尺寸/注 方形端面135*135 =3 5 表 2表2度 58 =1 2 60 2表2形断面厚度 15 2表2 75 外圆面 1*2=2 2表2 75 外圆长度 7 2表2 25 孔 =1 2表2 绘制端盖毛坯简图 3、拟定端盖工艺路线 位基准的选择 基准的选择 根据该端盖零件的技术要求，选择端盖 右 端面和 25 孔作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循“基准统一”原则。 25 孔的轴线是设计基准，选用其作竟基准定位端盖两端面，实现了设计基准和工艺基准的重合，保证了被加工表面的端面跳动度要求。选用端盖 右 端面作为精基准同样是遵循了“基准重合”原则，因为该端盖在 轴向方向上的尺寸多以该端面作设计基准。 基准的选择 作为粗基准的表面应平整，没有飞边、毛刺或其他表面欠缺。 这里选择端盖 左 端面和 60 外圆面作为粗基准。采用 60 外圆面定位加工内孔可保证孔的壁厚均匀；采用端盖 右 端面作为粗基准加工左端面，可以为后续工序准备好精基准。 表面加工方法的确定 根据端盖零件图上的各加工表面的尺寸精度和表面粗糙度，确定加工件各表面的加工方法，如下表所示： 加工表面 尺寸精度等级 表面粗糙度Ra/工方案 备注 75 端面 铣 表 1表135面 铣 表 1表1 60 端面 铣 表 1表1 25 孔 铰 表 1表1 10 孔 精铰 表 1表1 孔 表 1表1 4 孔 表 1表14 孔 表 1表1 75 外圆面 车 - 半精车 表 1表1工阶段的划分 该端盖加工质量要求一般，可将加工阶段划分为粗加工、半精加工两个阶段。 在粗加工阶段，首先将精基准（端盖 右 端面和 25 孔）准备好，使后续工序都可采用精基准定位加工，保证其他表面的精度要求；然后粗铣端盖 左 端面、方形端面、车 75 外圆、 角。在半精加工阶段，完成端盖 左 端面的精铣加工和 10 孔的钻 精铰加工及14 孔等其他孔的加工。 序的集中与分散 选用工序集中原则安排端盖的加工工序。该端盖的生产类型为大批生产，可以采用万能型机床配以专用工 、夹具，以提高生产率；而且运用工序集中原则使工件的装夹次数少，不但可缩短辅助时间，而且由于在一次装夹中加工了许多表面，有利于保证各加工表面的相对位置精度要求。 序顺序的安排 械加工工序 （ 1）遵循“先基准后其他”原则，首先加工精基准 端盖 右端面和 250+。 （ 2）遵循“先粗后精”原则，先安排粗加工工序，后安排精加工工序。 （ 3）遵循“先面后孔”原则，先加工端盖右端面，再加工 25孔。 处理工序 铸造成型后，对铸件进行退火处理，可消除铸造后产生的铸造应力，提高材料的综合力学性能。该端盖在工作过程中不承受冲击载荷，也没有各种应力，故采用退火处理即可满足零件的加工要求。 助工序 在半精加工后，安排去毛刺、清洗和终检工序。 综上所述，该端盖工序的安排顺序为：在、热处理 基准加工 粗加工 精加工。 定工艺路线 在综合考虑上述工序顺序安排原则的基础上，下表列出了端盖的工艺路线。 工序号 工序名称 机床设备 刀具 量具 1 热处理 退火 2 粗铣端盖左右端面、方形端面 立 式 铣 床铣刀 游标卡尺 3 精铣端盖左右端面、方形端面 立 式 铣 床铣刀 游标卡尺 4 粗车、半精车 75外圆 圆车刀 游标卡尺 5 车 角 面车刀 6 钻 铰 25 孔 四面组合钻床 麻花钻、扩孔钻、铰刀 卡尺、塞规 7 钻 4 孔 四面组合钻床 麻花钻 卡尺、塞规 8 钻 精铰 10 孔 四面组合钻床 麻花钻、铰刀 卡尺、塞规 9 钻 9 孔 四面组合钻 麻花钻 卡尺、塞规 床 10 钻 14 孔 四面组合钻床 麻花钻、铰 卡尺、塞规 11 铣 弧 数控铣床 立铣 刀 游标卡尺 12 去毛刺 钳工台 平锉 13 清洗 清洗机 14 终检 塞规、卡尺、百分表等 4、加工余量、工序尺寸和工差的确定 在这只确定钻 精铰 10 孔的加工余量、工序尺寸和公差。 由表 2铰余量 Z 精铰 =铰余量 Z 粗铰 =孔余量 Z 钻 =表 1依次确定各工序尺寸的加工精度等级为，精铰： 铰： ： 据上述结果，再查标准公差数值表可确定各工步的公差值分别为，精铰： 铰： 综上所述，该工序各工步的工序尺寸及公差分别为，精铰：1000+铰 ： 们的相互关系如下图所示。 5、切削用量、时间定额的计算 在这只计算钻 精铰 10 孔此工序的切削用量和时间定额。 削用量的计算 孔工步 1）背吃刀量的确定 取 2) 进 给 量 的 确 定 由表 5选 取 该 工 步 的 每 转 进 给 量f=r。 3）切削速度的计算 由表 5铸铁硬 度为 200241算，切削速度 v 选取为 12m/公式（ 5n=1000v/求得该工序钻头转速 n=r/参照 立式钻床的主轴转速， 取转速 n=392 r/再将此转速代入公式（ 5可求出该工序的实际钻削速度为 v=000=m/ 铰工步 1）背吃刀量的确定 取 2) 进 给 量 的 确 定 由表 5选 取 该 工 步 的 每 转 进 给 量f=r。 3）切削速度的计算 由 表 5削速度 v 选取为 2m/公式（ 5n=1000v/求得该工序钻头转速 n=r/参照 立式钻床的主轴转速，取转速 n=97r/再将此转速代入公式（ 5可求出该工序的实际钻削速度为 v=000=3.0 m/ 铰工步 1）背吃刀量的确定 取 2) 进 给 量 的 确 定 由表 5选 取 该 工 步 的 每 转 进 给 量f=r。 3） 切削速度的计算 由表 5削速度 v 选取为 4m/公式（ 5n=1000v/求得该工序钻头转速 n=参照 立式钻床的主轴转速，取转速 n=140r/再将此转速代入 公 式 （ 5， 可 求 出 该 工 序 的 实 际 钻 削 速 度 为v=000= 间定额的计算 本时间 （ 1） 钻孔工步 根据表 5孔的基本时间可由公式 L/l+l1+ 得 。 式中 l=20 *12)=* f=r;n=392mm/r.。将上述结果代入公式，则该工序的基本时间 。 （ 2） 粗铰工步 根据表 5圆柱孔的基本时间可由公式 L/l+l1+得。式中 表 5 5、 （ ; 5而 l=12f=r; n=97r/将上述结果代入公式，则该工序的基本时间 125(x 97r/2s。 （ 3） 精铰工步 同上，根据表 5由公式 L/l+l1+得该工步的基本时间。式中 表 5 5、 （ 2=条件查得 3而 l=12f=0.3 mm/r; n=140 r/。 将 上 述 结 果 代 入 公 式 ， 则 该 工 序 的 基 本 时 间123(x 97r/6s。 助时间 根据第五章第二节所述，辅助时间 基本时间 间的关系为这里取 则各工序的辅助时间分别为： 钻孔工步的辅助时间为： 粗铰工步的辅助时间为： 精铰工步的辅助时间为： 其他时间的计算 除了作业时间（基本时间和辅助时间之和）以外，每道工序的单件 时间还包括布置工作的时间、休息与生理需要的时间和准备与终结时间。由于端盖的生产类型为大批生产，分摊到每个工件上的准备与终结时间甚微，可忽略不计；布置工作的时间 作业时间的 2%7%，休息与生理需要时间 作业时间的 2%4%，这里均取 3%，则各工序的其他时间可按关系式（ 3%+3%）（ tj+算，它们分别为： 钻孔工步的其他时间为： tb+6%x(28s+粗铰工步的其他时间为： tb+6%x(42s+精铰工步的其他时间为： tb+6%x(36s+件时间 这里的各工序的单件时间分别为： 钻孔工步 =28s+ 粗铰工步 铰 =42s+精铰工步 铰 =36s+因 此 ， 此 工 序 的 单 件 时 间 +铰 +铰= 将上述零件工艺规程设计的结果，填入工艺文件。 夹具是一种能够使工 件按一定的技术要求准确定位和牢固夹紧的工艺装备，它广泛地运用于机械加工，检测和装配等整个工艺过程中。在现代化的机械和仪器的制造业中，提高加工精度和生产率，降低制造成本，一直都是生产厂家所追求的目标。正确地设计并合理的使用夹具，是保证加工质量和提高生产率，从而降低生产成本的重要技术环节之一。同时也扩大各种机床使用范围必不可少重要手段。 装配图 出问题 （ 1）怎样限制零件的自由度；一个面限制 3 个自由度，长圆柱销限制 2 个自由度，定位销限制 1 个自由度。 （ 2）怎样夹紧；设计夹具由螺旋夹紧工件。 （ 3） 设计的夹具怎样排削；此次加工利用麻花钻和铰刀，排削通过钻模板与工件之间的间隙排削。 （ 4）怎样使夹具使用合理，便于装卸。 计思想 设计必须保证零件的加工精度，保证夹具的操作方便，夹紧可靠， 使用安全，有合理的装卸空间，还要注意机构密封和防尘作用，使设计的夹具完全符合要求。 本夹具主要用来对 10孔进行加工，这个孔尺寸精度要求为 面粗糙度 、粗铰、精铰以可满足其精度。所以设计时要在满足精度的前提下提高劳动生产效率，降低劳动强度。 具设计 位分析 （ 1）定位基准的选 择 据夹具手册知定位基准应尽可能与工序基准重合，在同一工件的各道工序中，应尽量采用同一定位基准进行加工。故加工 10 孔时，采用 端盖 右端面和 25 孔内圆柱面 作为定位基准。 （ 2）定位误差的分析 定位元件尺寸及公差的确定。夹具的主要定位元件为一个面与两个孔定位，因为该定位元件的定位基准为孔的轴线，所以基准重合 b=0，由于存在间隙，定位基准会发生相对位置的变化即存在基准位移误差。 j=（ d+ S） /2 d = S= j= 切削力及夹紧力的计算 刀具： 麻花钻， 10 铰刀。 钻孔切削力：查机床夹具设计手册 3钻削力计算公式： P 式中 P 钻削力 t钻削深度 ,12每转进给量 , 麻花钻直径 , B布氏硬度， 140所以 =762（ N） 钻孔的 扭矩： 20 1 式中 S每转进给量 , 麻花钻直径 , B布氏硬度， 14020 1 =8200(N M) 铰孔时的切削力：查机床夹具设计手册 3钻削力计算公式： 式中 P 切削力 t钻削深度 , 12每转进给量 , 铰孔钻直径 , 10B布氏硬度， 140 所以 = 73（ N） 铰孔的扭矩： 式中 t钻削深度 , 12每转进给量 , 铰刀直径 , 10B布氏硬度， 140 =600（ N M） 钻孔夹紧力：查机床夹具设计手册 3得工件以一个面和两个孔定位时所需夹紧力计算公式： 32)(2 式中 螺纹摩擦角 平头螺杆端的直径 f 工件与夹紧元件之间的摩擦系数 ,螺杆直径 螺纹升角 Q 手柄作用力 L 手柄长度 则所需夹紧力 32)(2 =766（ N） 根据手册查得该夹紧力满足要求，故此夹具可以安全工作。 具操作说明 此次设计的夹具夹紧原理为：通过 25 孔和侧面为定位基准，在圆柱销、平面和定位销实现完全定位，以钻模板引导刀具进行加工。采用手动螺旋快速夹紧机构夹紧工件。 定位元件： 定
