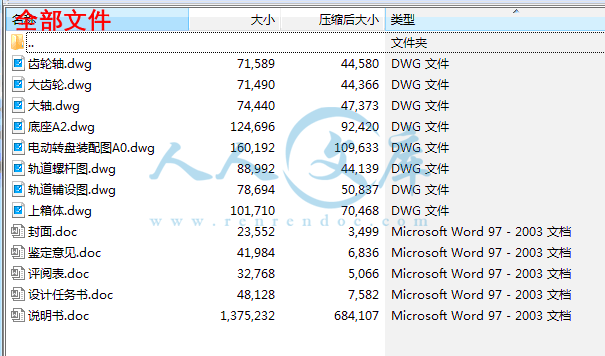

转盘换轨电动平车系统的设计【全套CAD图纸+毕业论文】.rar

上箱体.dwg

大轴.dwg

大齿轮.dwg

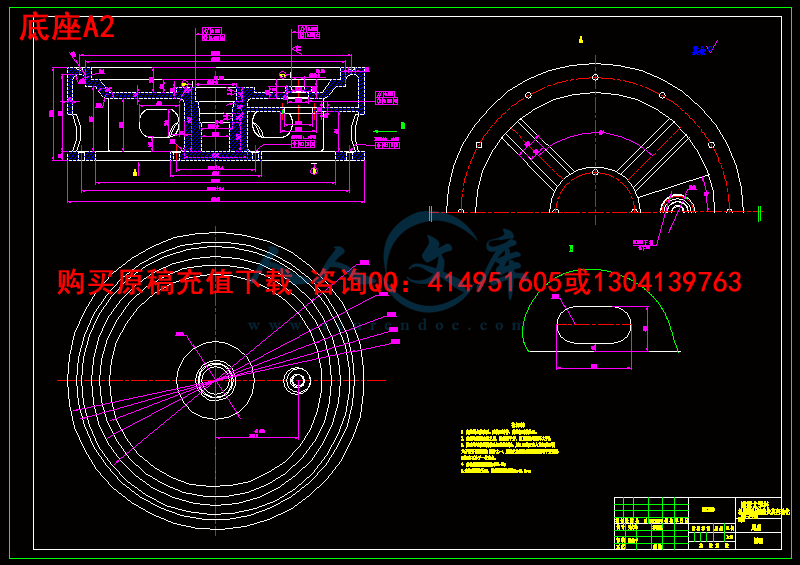

底座A2.dwg

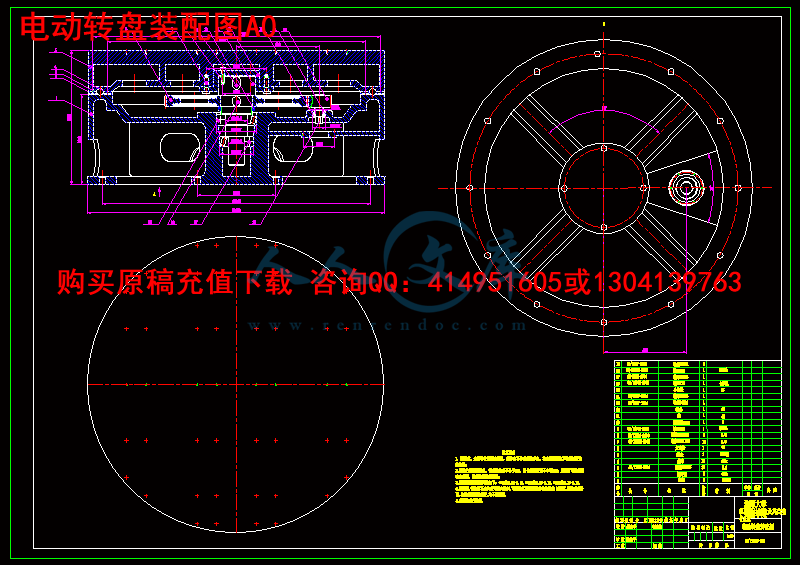

电动转盘装配图A0.dwg

轨道螺杆图.dwg

轨道铺设图.dwg

齿轮轴.dwg

压缩包内文档预览：

编号：722090 类型：共享资源大小：1.16MB 格式：RAR 上传时间：2016-08-04 上传人：好资料QQ****51605 IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 转盘电动平车系统设计全套 cad 图纸毕业论文

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

以下预览截图到的都有源文件,图纸是CAD，文档是WORD，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

摘要………………………………………………………………………………… Ⅰ

第一章引言…………………………………………………………….............. 1

1 转盘自动生产线简介……………………………………………………… . 1

2电动转盘简介…………………….………………………………………….. 1

第二章电动转盘车设计…………………………………………………….. 2

1电动转盘机械设计………………………………………………………….. 2

1-1 传动方案设计……………………………………………………….,..... 2

一传动方案简介………………………………………………………......... 2

二传动方案比较及选择………………………………………………......... 3

1-2 减速机的选择………………………………………………………........ 5

一减速机的选择………………………………………………………......... 5

二摆线针轮减速器原理……………………………………………….…… 6

三摆线针轮行星减速器使用和特点………………………………….…… 6

四传动系统各轴的转速功率和转矩计算…………………………….…… 7

1-3 设计过程中的相关计算………………………………………………... 9

一齿轮的设计………………………………………………………….…... 9

二轴的设计和校核……………………………………………………........ 14

1）齿轮轴的设计和校核………………………………………………….. 14

2）中心轴的设计和校核………………………………………………….. 18

三轴承的寿命计算……………………………………………………........ 22

1）安装的齿轮轴上的圆锥棍子轴承的寿命计算……………………….. 23

2）中心轴上的圆锥滚子轴承的寿命计算……………………………….. 24

2电动转盘电器控制设计……………………………………………………. 27

2-1 电动转盘程序设计……………………………………………………... 27

一地址分配………………………………………………………………… 27

二梯形图…………………………………………………………………… 27

三功能图…………………………………………………………………… 29

第三章轨道的选择和安装………………………………………………… 30

1 轨道的选择………………………………………………………………. 30

2 轨道的安装……………………………………………………………….. 30

第四章准确对轨…………………………………………………………….. 32

1 电磁制动器的简介……………………………………………………...... 32

2 电磁制动器的选择……………………………………………………..... 33

参考文献:……………………………………………………………………. …. 34

附录：...................................................................................................................... 35

总结：……………………………………………………………………………... 35

中文资料…………………………………………………………………………... 36

英文翻译………………………………………………………………………. …. 40

电动转盘的设计

摘要: 转盘换轨平车系统是工厂车间的一条自动化生产线，通过转盘的换轨作用，实现平车在不同方向轨道上的自动行驶，从而提高工厂的自动化的程度。本文从传动方案选择到相关部件的设计与校核，较为详细地介绍了电动转盘的设计过程。

关键词: 转盘换轨平车系统电动转盘设计

Abstract: Dial-for-rail flat car system is an automated factory floor production line, through the wheel for the track in order to achieve flat car in different directions automatically track the traffic, thereby enhancing the degree of factory automation. In this paper, a more detailed description of the design process for electric wheel.

Key words: Dial-for-rail flat car system; electric wheel; Design

第一章引言

1 转盘自动生产线

转盘自动生产线是由电动平车在轨道上运动通过自动转盘换轨的全自动自动生产线。转盘换轨电动平车系统是一种全自动化送料系统，利用先进的电气控制技术来控制系统16工位的送料，与传统的系统相比，本系统通过用先进的电气控制来控制平车和转盘的运行，有很多传统控制系统无法比拟的优越性能，如具有结构紧凑、断电自锁、响应速度快、控制精度高、噪声低、不产生电磁干扰等突出优点。

2 电动转盘车

在工厂实际中，往往存在着几条不平行轨道之间的连接，这时可以使用电动转盘来达到换向的目的，电动转盘也是本次设计所要设计的内容。

图1.1电动转盘车

第二章电动转盘车设计

1 电动转盘机械设计

1-1 传动方案设计

一传动方案简介

方案一：

从电机输出的转动首先通过一个减速器减速，再通过一对锥齿轮传动的换向作用改变运动的方向，最后通过一对圆柱齿轮啮合运动来带动转盘的转动，达到预期的目的。











内容简介：: 湘潭大学兴湘学院毕业论文题目：转盘换轨电动平车系统的设计电动转盘的设计专业：机械设计制造及自动化学号： 2006183923 姓名：晏力争指导教师：陈格平完成日期： 2010 湘潭大学兴湘学院毕业设计说明书题目：转盘换轨电动平车系统的设计电动转盘的设计专业：机械设计制造及自动化学号： 2006183923 姓名：晏力争指导教师：陈格平完成日期： 2010 湘潭大学兴湘学院毕业论文（设计）任务书论文（设计）题目：转盘换轨电动平车系统的设计电动转盘的设计学号： 2006183923 姓名：晏力争专业：机械设计制造及自动化指导教师：陈格平系主任：周友行一、主要内容及基本要求设计内容：本课题主要是应某企业电气设备装配车间的一条自动生产线要求而确定的电动平车系统共有 A、 B、 C、 D 四条轨道，两纵两横，电动平车应能够在这四条轨道上自动行驶，换轨通过转盘装置。电动平车共有十六个工位，只要给出控制，指令平车即可自动行驶到指定工位。根据任务的分配主要完成转盘装置的设计，以及电动转盘的程序设计，并且考虑电动平车轨道的铺设。技术参数：电动转盘的主要技术参数为 :转速为率盘直径为3200道的技术参数为：两条轨道的长度为 30m。基本要求：独立完成设计内容，提交一份按照标准格式编制的设计计算说明书，不少于50 页，里面包含英文摘要及一篇与设计相关的不少于 3000 个英文词汇的翻译资料。另外要提供转盘的总转配图，轨道安装图及其重要零部件的零件图，图纸工作量不少于 2张 0 型图。二、重点研究的问题电动转盘传动方案的设计以及轨道铺设方案的设计。三、进度安排序号各阶段完成的内容完成时间 1 查阅资料、调研一到三周 2 开题报告、制订设计方案四到五周 3 进行设计并画出装配图六到十周 4 写出说明书初稿并画出相关的零件图十到十三周 5 修改和完善说明书以及转配图与零件图十四到十五周 6 答辩 2009 年 6 月四、应收集的资料及主要参考文献设计参考资料 : 1. 电力拖动系统 2. 电动车辆工作原理 3. 电力机车轨道安装技术 4. 机电传动控制 5. 新编实用电工手册 6. 电气控制与制技术 7. 机械设计手册 8. 机械零件设计手册等湘潭大学兴湘学院毕业论文（设计）评阅表学号 2006183923 姓名晏力争专业机械设计制造及自动化毕业论文（设计）题目：转盘换轨电动平车系统的设计电动转盘的设计评价项目评价内容选题现学科、专业特点和教学计划的基本要求，达到综合训练的目的；量是否适当；生产、科研、社会等实际相结合。能力、综合归纳资料的能力；究方法和手段的运用能力；论文（设计）质量述是否充分，结构是否严谨合理；实验是否正确，设计、计算、分析处理是否科学；技术用语是否准确，符号是否统一，图表图纸是否完备、整洁、正确，引文是否规范；无观点提炼，综合概括能力如何；无创新之处。综合评价评阅人： 2010年 6月日目录摘要第一章引言 . 1 1 转盘自动生产线简介 . 1 2 电动转盘简介 . . 1 第二章电动转盘车设计 . 2 1 电动转盘机械设计 . 2 1传动方案设计 .,. 2 一传动方案简介 . 2 二传动方案比较及选择 . 3 1减速机的选择 . 5 一减速机的选择 . 5 二摆线针轮减速器原理 . 6 三摆线针轮行星减速器使用和特点 . 6 四传动系统各轴的转速功率和转矩计算 . 7 1设计过程中的相关计算 . 9 一齿轮的设计 . . 9 二轴的设计和校核 . 14 1）齿轮轴的设计和校核 . 14 2）中心轴的设计和校核 . 18 三轴承的寿命计算 . 22 1）安装的齿轮轴上的圆锥棍子轴承的寿命计算 . 23 2）中心轴上的圆锥滚子轴承的寿命计算 . 24 2 电动转盘电器控制设计 . 27 2电动转盘程序设计 . 27 一地址分配 27 二梯形图 27 三功能图 29 第三章轨道的选择和安装 30 1 轨道的选择 . 30 2 轨道的安装 . 30 第四章准确对轨 . 32 1 电磁制动器的简介 . 32 2 电磁制动器的选择 . 33 参考文献 : . . 34 附录： . 35 毕业设计说明书 1 总结： . 35 中文资料 . 36 英文翻译 . . 40 电动转盘的设计摘要 : 转盘换轨平车系统是工厂车间的一条自动化生产线，通过转盘的换轨作用，实现平车在不同方向轨道上的自动行驶，从而提高工厂的自动化的程度。本文从传动方案选择到相关部件的设计与校核，较为详细地介绍了电动转盘的设计过程。关键词 : 转盘换轨平车系统电动转盘设计 is an in to in of In a of 业设计说明书 1 第一章引言 1 转盘自动生产线转盘自动生产线是由电动平车在轨道上运动通过自动转盘换轨的全自动自动生产线。转盘换轨电动平车系统是一种全自动化送料系统，利用先进的电气控制技术来控制系统 16 工位的送料，与传统的系统相比，本系统通过用先进的电气控制来控制平车和转盘的运行，有很多传统控制系统无法比拟的优越性能，如具有结构紧凑、断电自锁、响应速度快、控制精度高、噪声低、不产生电磁干扰等突出优点。 2 电动转盘车在工厂实际中，往往存在着几条不平行轨道之间的连接，这时可以使用电动转盘来达到换向的目的，电动转盘也是本次设计所要设计的内容。图毕业设计说明书 2 第二章电动转盘车设计 1 电动转盘机械设计 1动方案设计一传动方案简介方案一：从电机输出的转动首先通过一个减速器减速，再通过一对锥齿轮传动的换向作用改变运动的方向，最后通过一对圆柱齿轮啮合运动来带动转盘的转动，达到预期的目的。图案一的示意图方案二：选用一个电机直连的卧式减速机作为动力的输入端，再通过一对锥齿轮的啮合运动转换从减速机中输出的速度的方向，并且带动转盘转动。其运动示意图如图所示 . 方案三：选用一个电机直连的立式减速机作为动力的输入端，再通过一对直齿轮的啮合运动带动转盘的转动，其运动示意图如图所示。毕业设计说明书 3 图案二的示意图图案三的示意图二传动方案的比较及选择从上面的方案中可以看到在方案一中要通过两级齿轮的传动，是结构变得复杂，同时影响传动的准确性。在方案二中虽然只有一级齿轮的传动，提高了传动的精度，但是卧式减速机需要水平布置，受转盘直径大小以及减速机本身尺寸的限制使得该方案较难实现。方案三中具备了方案二的优点，传动精度较高，同时由于在垂直方向上并没有限毕业设计说明书 4 制，可以克服方案二实现中存在的困难。经过以上的讨论，最终选择方案三作为本次设计的传动方案。毕业设计说明书 5 1 减速机的选择一减速机的选择考虑到摆线针轮行星减速器的性价比和相关使用特点，我们决定选用选用电机直连式摆线针轮行星减速器已知条件 : 工作时间：每日八小时由于转盘的转速为 0.5 r/圆柱齿轮单级传动比为 38，所以减速机的低速轴转速为 1.5 r/12 r/ 转盘实际所需的功率 P=速机的效率按算，直齿齿轮效率按算，所以减速机输出轴所输出的功率应该大于电动机频率为 50 输出轴的联接方式为联轴器，没有轴向力。选型：根据已知条件，选用电机的额定功率为阅机械设计手册决定选用摆线针轮减速机相关的功能系数如下表所示表速器相关参数机型号输出转速电机功率（输出转矩（）传动比 2 1 1 1810 473（ 43 11）毕业设计说明书 6 减速机的外形和安装尺寸如下所示：表 E P 2D 3D 4D n d K D e t h 285 99 20 4 340 310 270 6 11 217 60 80 53 64 195 503 因为所选减速器输出轴的转速为 3 2 所以分配给齿轮幅的传动比为 i= 二摆线针轮减速器原理摆线针轮行星减速器全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位 180的双偏心套，在偏心套上装有两个滚柱轴承，形成个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助 W 输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转三摆线针轮行星减速器使用和特点 1：摆线针轮行星减速器的使用范围摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械，该机分卧室，立式，双轴型和直联接等装配方式，是冶金，矿山，建筑，化工，纺织，轻工等行业的首选设备。 2：摆线针轮减速器的主要特点： a,减速器比大，效率高：一级传动减速机比为级组合可达数万，且针齿啮合系套式滚动摩擦，齿合表面无相滑动，故一级减速效率达 94% b,运转平衡，噪音低：在运转中同时接触的齿数较多，重合度大，运转平衡，过载能力强，振动和噪音低，各种规格的机型噪音在 85毕业设计说明书 7 c,使用可靠，寿命长：因主要零件是采用高碳合金钢处理（在精磨而成，且摆线齿与针齿套合传递至针齿形成滚动摩擦时，摩擦系数小，使啮合区无相对滑动，磨损极小。所以经久耐用。 b,结构紧凑，体积小：与同功率的其它减速机比，重量体积小 1/3以上由于行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。四传动系统各轴的转速、功率和转矩计算表齿轮联轴器减速器传动效率减速机输出轴转速 0n =3.2 r/ 功率 0P =矩 0T = 齿轮轴转速 1n =率 1P =W 转矩 1T =2925 中心轴转速 2n =0.5 r/率 2P =W 转矩 2T = 毕业设计说明书 8 表上的相关参数转速功率 (转矩减速机输出轴轮轴 925 中心轴毕业设计说明书 9 1设计过程中的相关计算一齿轮的设计 1 选定齿轮的精度等级，材料及齿数 1）电动转盘为一般的工作机器，速度不高，故选用 7级精度 2）材料选择。由机械设计表 100质 )，硬度为280齿轮材料为 45钢（调质）小齿轮齿数4，大齿轮齿数4=54 度设计由设计计算公式 212 进行计算 (1)确定公式内的各计算数值 1) 试选载荷系数 2) 计算小齿轮传递的转矩。 1T = 5 5 =)由机械设计表 10)由机械设计表 10Z =2 5)由机械设计图 10=600大齿轮的接触疲劳强度极限 =5506)由机械设计式 10 1N =601nj 60 1 8 300 10=810 2N = 710 7)由机械设计图 102 业设计说明书 10 8）计算接触疲劳许用应力。取失效率为 1%，安全系数 S=1，由机械设计式（ 10 1H = 1 s =690H = SK 2 =7152)计算 1)代入 H中较小的值 . 1 9 0 0 0 =197)V 0V = 1160 1000=3)b b=d 1) 11高 ). 计算载荷系数 . 毕业设计说明书 11 根据 0V = 7级精度，机械设计图 10直齿轮 , 由机械设计表 10K =1 由机械设计表 10级精度，齿轮相对支承非对称布置时， = 机械设计图 10k =荷系数 K= )机械设计式 (10 1d =3 ). 计算模数 m。 m=11. 按齿根弯曲强度设计由机械设计式 (10弯曲强度的设计公式为 m 1312F a Y ) 公式内的计算数值 1) 机械设计图 10=500齿毕业设计说明书 12 轮的弯曲强度极限 2=380 2) 机械设计图 10) 取安全系数 S=由机械设计式 (10 1F = 11F = 22) . 计算载荷系数 K K= A V F K K=) . 查齿形系数 . 由机械设计表 10 1 2) . 查取应力校正系数由机械设计表 10 1 27) . 计算大 ,小齿轮的a 并加以比较 111a =22a =齿轮的数值大一些 (2) . 设计计算毕业设计说明书 13 m 比计算的结果，齿面接触疲劳强度计算的模数大于由齿根疲劳强度计算的模数，于齿轮模数面疲劳强度所决定的承载能力 ,仅与齿轮直径 (即模数与齿数的乘积 )有关，m=10触强度算得的分度圆直径 1d =Z = 14 大齿轮齿数 2Z =1Z =154 这样计算出的齿轮传动，满足了齿面接触疲劳强度 ,又满足了齿根弯曲疲劳强度，做到结构紧凑，避免浪费。 4. 几何尺寸计算 (1)计算分度圆直径 1d =m 1Z =1540d =m 2Z =2402)计算中心距 a= 1228903)计算齿轮宽度 b=d 1d=120 2B =120 1B =115 业设计说明书 14 表轮的参数齿数模数 (齿宽 (分度圆直径(大齿轮 154 10 120 1540 小齿轮 24 10 115 240 5齿轮的结构设计根据机械设计的有关理论，对于圆柱齿轮，若齿根到键槽底部的距离 e 2 应该与轴做成一体叫做齿轮轴。对于小齿轮， m=10，故将小齿轮做成齿轮轴的形式，对于小齿轮的结构设计将在轴的有关设计中讨论。大齿轮的分度圆直径较大，可以做成腹板式的结构，并在腹板上开孔以减轻齿轮的重量，根据机械设计手册中的有关理论和公式，设计出齿轮的结构，具体的数据见大齿轮的零件图中的标注。二轴的设计和较核通过以上的计算可知轴的转速，功率和转矩等相关数据如下表所示：表轴上的相关参数转速（功率（转矩（）齿轮轴 3 2 0 98 2925 中心轴 0 5 0 96 齿轮轴的设计与校核毕业设计说明书 15 1）初步确定轴的最小直径先按机械设计中式（ 15步估算轴的最小直径。选取轴的材料为 45钢，调质处理。根据机械设计中表 15取 0A =112，于是得 130 1PA 出轴的最小直径显然是安装联轴器处的轴的直径，为了使所选轴的直径与联轴器的孔径相适应，故需要同时选取联轴器的型号。联轴器的计算转矩 T ，考虑到转矩的变化很小，故取所以，按照计算转矩应小于联轴器的公称转矩的条件，同时考虑减速成器的输出轴的直径为 60机械设计手册，选用凸缘联轴器，其公称转矩为 3150。半联轴器的孔径 d=70 取 1d =70联轴器的长度为 L=104时选取与减速器输出轴联接的半联轴器的型号，长度为 L=104记为 1160 10470 1045843 2） . 轴的结构设计 . 拟定轴上的零件的装配方案如下图所示 : 图轮轴上的转配方案 . 根据轴向定位的要求确定轴的各段直径和长度毕业设计说明书 16 I为了满足半联轴器的轴向定位要求，在 1d 轴段的右侧需制出一轴肩，故取2d =80联轴器与轴配合的毂孔长 104选取 1d 轴段的长度 1L =80。初步选择滚动轴承。因轴承时受有径向力和轴向力的作用，故选用圆锥滚子轴承。参照工作要求及 2d =80轴承产品目录中初步选取 0 基本游隙组的单列圆锥滚子轴承 30216，其尺寸为 d D T=80 140 选取 2L =56 轴承的上端采用轴肩进行轴向定位。由手册上查得 30216 型轴承的定位轴肩的高度 h=5此，取 3d =90步选取 3L =30 因为要将齿轮做成齿轮轴的形式，齿轮的分度圆直径为 240了使轴的直径不至于有太大的变化，设置了 4d 轴段，取 4d =160度 4L =15 5d 轴段为齿轮轴段，已知齿轮的分度圆直径为 240宽为 115取 4L =115 V 取 5d =160度 5L =15 轴上零件的周向定位半联轴器与轴的周向定位采用平键连接。按 1d =70机械设计手册得平键面 b h=20 12,长度为 70联轴器与轴的配合为 76滚动轴承的周向定位是由过渡配合来保证的，此处选轴的直径尺寸公差为取轴端面的倒角为 2 45。 3） . 求轴上的载荷求作用在齿轮上的力已经齿轮的分度圆直径为 d=m z=240 2 2925240=24375 N 毕业设计说明书 17 N N 圆周力径向力轴向力方向如下图所示：图轴所受的载荷是从轴上的零件上传来的，。计算时，常将轴上的分布载荷化为集中的力，其作用点取为载荷分布段的中点。因此根据轴的结构简图画出中心轴所受载荷的计算简图。从机械设计手册中查得中查得于轴承 30336， a=此作为简到梁的轴的支承距 2L 3L =63108 从轴的结构简图以及弯矩和扭矩图中可以看出截面将计算出的截面 M ， 4). 按弯扭合成应力校核轴的强度进行校核时，通常只校核轴上承受的最在弯矩和扭矩的截面（即危险截面 C）强毕业设计说明书 18 度。根据式（ 15上表中的数据，以及轴单向旋转，扭转应力脉动循环，取轴的计算应力 = 221=面已经确定了轴的材料为 45钢，调质处理，由表 15 =60 因此 1 。故齿轮轴是安全的。表载荷水平面垂直面支反力 F 1 539369N 2 75251N 弯矩 M 总弯矩 1M = 扭矩 T T=2925000N 2 中心轴的设计与校核 1）先按机械设计中式（ 15步估算轴的最小直径。选取轴的材料为 45 钢，调质处理。根据机械设计中表 15 0A =112，于是得 130 1PA 轴的最小直径为 1d =180）毕业设计说明书 19 I考虑到中心轴的主要作用是与工作台边接，以保证工作台的径向旋转精度，并承受径向力和颠覆力矩。因此要将轴径设计得尽量大一些，所以选择 2d =240 初步选择滚动轴承。因轴承时受有径向力和轴向力的作用，故选用圆锥滚子轴承。对于 2d 轴段，参照工作要求及 2d =240轴承产品目录中初步选取 0基本游隙组的单列圆锥滚子轴承 32048，其尺寸为 d D T=240 360 76，故选取2L =240于 1d 轴段，参照工作要求及 1d =180轴承产品目录中初步选取 0基本游隙组的单列圆锥滚子轴承 30336，其尺寸为 d D T=180 380 83，故选取 1L =310 图心轴的装配方案 3d 轴段为安装齿轮的轴段，齿轮的分度圆直径为 1540了使得齿轮的传动更加平衡，同时参考齿轮设计的相关理论，初步选取 3d =340轮的齿宽为 120时考虑到齿轮是轴向布置要有轴向的紧固装置，所以初步选取 3L =200 毕业设计说明书 20 取 4d =4004L =50 V 5d 轴段的主要作用就是通过螺栓与转盘紧固在一起，从而保证转盘的径向旋转精度，并承受径向分力和颠覆力矩，所以初步选取 5d =800度 5L =50 6d 段的主要作用是保证中心轴与转盘连接的准确性，所以初步选取 6d =500 长度 6L =120 图中心上的相关尺寸 3） . 求轴上的载荷求作用在齿轮上的力由齿轮轴的校核过程中我们知道：毕业设计说明书 21 24375 N N N 轴所受的载荷是从轴上的零件上传来的，。计算时，常将轴上的分布载荷化为集中的力，其作用点取为载荷分布段的中点。因此根据轴的结构简图画出中心轴所受载荷的计算简图。从机械设计手册中查得中查得于轴承 30336， a=于轴承 32048， a=此作为简到梁的轴的支承距 2L 3L =200230 从轴的结构简图以及弯矩和扭矩图中可以看出截面将计算出的截面 M ，表中心轴上的受力参数载荷水平面垂直面支反力 F 1 63368N 2 70139N 弯矩 M 2331970N 3720779N 总弯矩 1M =4391159N 扭矩 T T=18343600N 4). 按弯扭合成应力校核轴的强度进行校核时，通常只校核轴上承受的最在弯矩和扭矩的截面（即危险截面 C）强度。根据式（ 15上表中的数据，以及轴单向旋转，扭转应力脉动循环，取轴的计算应力 = 221=面已经确定了轴的材料为 45钢，调质处理，由表 15 =60 因此毕业设计说明书 22 1 。故中心轴是安全的 . 三轴承的寿命计算 1 安装在齿轮轴上的圆锥滚子轴承的寿命计算查机械设计手册可知道圆锥滚子轴承 30216 的基本额定动载荷160本额定静载荷 0C =212 1） . 求两轴承受到的径向载荷 1 2将轴系部件受到的空间力系分解为铅垂面和水平面两个平面力系（如下图所示）。在轴的设计与校核的过程中我们已经得出相应力的数值： 1 2 1 539369N 2 75251N 所以 12211N V N =22N V N =）求两轴承的计算轴向力对于圆锥滚子轴承，按表机械设计表 13承的派生轴向力 2 中 3 值）。由机械设计手册查得圆锥滚子轴承 30216的 Y= 因为 ,所以 Y=以 112N 2222062 N 由机械设计手册查得 45 钢的密度为 785 g/ 3 毕业设计说明书 23 所以轴承所承受的外加轴受载荷为10 N=5024 N 因为1 2dF以轴承 1“放松”的状态，只承受其本身的派生轴向力1 1N 而被“压紧”的轴承 2的总轴向力为 2dF 3). 求轴承当量动载荷 1P 和 2P 因为 112表 13轴承 1 1X =1 1Y =0 轴承 2 2X = 2Y =轴承运转中有中等冲击载荷 ,按表 13 1P = 11 11 =N 2P = 22 22 = N 4). 验算轴承寿命因为 1P 2P ，所以按照轴承 1的受力大小验算 61060n 1=h 2 中心轴上的圆锥滚子轴承的寿命计算查机械设计手册可知道圆锥滚子轴承 30336 的基本额定动载荷1090本额定静载荷 0C =1500KN,e=Y=. 圆锥滚子轴承 32048毕业设计说明书 24 的基本额定动载荷 920本额定静载荷 0C =1730KN,e=Y= 1） . 求两轴承受到的径向载荷 1 2将轴系部件受到的空间力系分解为铅垂面和水平面两个平面力系（如下图所示）。在轴的设计与校核的过程中我们已经得出相应力的数值： 1 2 1 63368N 2 以 12211N V N =2222N V N =）求两轴承的计算轴向力对于圆锥滚子轴承，按表机械设计表 13承的派生轴向力 2中 3 值）。因为 ,所以 11222N 因为中心轴是固定在转盘上的 ,所以在轴向上轴承几乎不受外加的轴向力 ,故可以认为轴承在轴向上不受外加的力。轴承在轴向上只受到派生的轴向力。 1而被“压紧”的轴承 2的总轴向力为 2 由机械设计中表 13轴承 1 1x =1 1Y =0 轴承 2 2X =1 2Y =0 毕业设计说明书 25 按轴承运转中有中等冲击载荷 ,按表 13 1P = 1122 =N 2P = 22 22 =N 4). 验算轴承寿命因为 1P 2P ，所以按照轴承 2受力大小验算 61060n 2=h 毕业设计说明书 26 2 电动转盘电器控制设计 2动转盘的程序设计根据电动转盘所要实现的功能，我们知道电动转盘只要实现正转 90和反转 90两个动作，通过可编程控制器以实现以上功能。一地址分配为控制电动平车能够准确的停在转盘轨道上，我们在轨道 1，轨道 2 与转盘轨道相衔接的地方分别布置了，接近开关；在轨道 3 与转盘轨道相衔接的地方也布置了接近开关，并且在转盘上两条轨道的中间处分别布置了接近开关，现将地址分配如下 : 输入点：小车在轨道 1 上：小车在轨道 2 上：道 1 上的接近开关 : 轨道 2 上的接近开关：道 3 上的接近开关：转盘轨道 1 上的接近开关：盘轨道 2 上的接近开关：出点 : 电动转盘正转：电动转盘反转：梯形图毕业设计说明书 27 毕业设计说明书 28 三功能图 U = D N D U = N 0 N D U = D N D U = D N 0 N D D 业设计说明书 29 第三章轨道的选择和安装在转盘换轨电动平车系统中，电动平车轨道安装是处于机械和土建之间的一个工程领域。轨道安装的质量将影响整个系统的工作质量，只有保证轨道安装质量，才能确保整个系统的运行质量。 1 轨道的选择电动平车运行轨道为钢轨，钢轨的顶部是凸状的，底部是具有一定宽度的平板，增加了与基础的接触面；轨道的截面多为工字形，具有良好的抗弯强度。钢轨的通常用含碳、锰较高的钢材 (C= )轧制而成。常用的型号有，考虑到该设计电动平车载重和运转速度等方面的原因，选用 2 轨道的安装目前轨道联接大致有 :压板固定法、钩形螺栓固定法等。压板由螺母旋紧力将轨道紧固在起重机承轨梁上。当电动平车由某种机械或电气原因，引起运行“啃道”，势必造成大车轮缘对轨道产生一横向推力，此力由轨道传至压板 (压板安装时需调整距离，故将螺栓孔制成长孔 )，即使压板安装时，加防松木契或方垫点焊，大吨位电动平车轨道也难以保证不发生位移。因压板固定法只有垂直压力而无横向力，所以轨道横向位移是不可避免的。钩形螺栓固定法，此种联接法由螺母将联接件固定在承轨梁上，钩形螺栓从轨腰孔穿过形螺栓具有较大的横向力而垂直力很小。当起重机轮压反复作用，轨道垫板易串出轨底，使轨道发生标高变化，引起电动平车运行“爬坡”或产生“颠波”，而无法正常运行。另外，此种联接方法，轨腰要钻孔，增加了机械加工量，从而加大工程费用。从上述两种联接形式看，都存在一定缺陷。压板固定法具有较大的垂直压力，而无横向力，易使轨道产生横向位移 ;钩形螺栓固定法，具有较大的横向力，而无垂直压力，又增加机械加工量。经多年对轨道使用、调修经验证明 :将上述两种联接方法联合运用，即两对压板联接法，间隔一对钩形螺栓固定法是行之有效的。这样即发挥出压板联接垂直压力大的优势，保证轨底垫板不易串出，标高不变 ;又充分运用钩形螺栓固定法横向力大的优点，保证轨道不产生旁弯，大车不易发生“啃道”。此种结构方式即保证轨道的安装精度不易发生变化，又保证轨道联接的可靠性。因此也不用经常调整轨道标高、旁弯紧固压板螺母，而提高了电动平车的利用率，又保证其安全可靠地运行。毕业设计说明书 30 按设计任务要求轨距为 1435道间中心间距为 1700道长度为道与转盘衔接。示意图于图 9 图毕业设计说明书 31 第四章准确对轨有轨电动平车要在轨道上运行，这就要求转盘上的轨道和地面上的轨道能够很好的对接，否则会有翻车的危险。驱动装置在接到控制系统的通车指令之后由于惯性并不能够马上停止运行，这就要求我们要充分考虑准确对轨的问题。为此我们考虑用电磁制动器来实现电动转盘的准确对轨。 1 电磁制动器的简介电磁制动器俗称抱闸，结构各式各样，但原理基本相同，一般有制动电磁铁、制动臂、制动瓦、制动衬料、制动弹簧、手动松闸装置以及弹簧拉杆、调整螺栓、螺母组成。制动器弹簧有两个，分别安装在两个制动臂上，由一根双头螺杆连在一起。制动瓦上的闸片常采用厚度为 10右的石棉刹车片，用铆钉固定在制动瓦上，铆钉的埋入深度为闸片厚度的三分之一到二分之一。电磁制动器的转矩是通过干摩擦面的摩擦产生，其电磁铁线圈由 24图中是制动器安装在轴上的一种典型结构，定子 4安装在机架上并固定之，轴与法兰轮毂 2连接，相对与定子 4只能转动，无轴向移动。当轴苏要制动时，给定子线圈 5通电，定子的磁力牵引衔铁 1压向摩擦垫 3，完成轴的制动过程。当需要松闸时，定子断电，磁力消失，衔铁盘 1在预应力弹簧的牵引下复位，完成松闸。图磁制动器毕业设计说明书 32 1 衔铁盘； 2 法兰轮毂； 34 定子； 5 线圈； 6 电线 2 电磁制动器的选择为了实现电动转盘的准确对轨，我们选用电磁制动器来实现，因为电磁制动器要安装在减速机输出轴与齿轮轴的联轴器上，以联轴器作为制动轮。考虑到减速机输出轴的直径为 60机械设计手册决定选用毕业设计说明书 33 参考文献 : 【 1】西北工业大学机械原理及机械零件教研室北京：高等教育出版社，2005年 . 【 2】成大先 . 机械设计手册单行本北京：化学工业出版社， 2004年 . 【 3】成大先 . 机械设计手册（第五版）第二卷 . 北京：化学工业出版社， 2008年 . 5 55 5【 4】成大先 . 机械设计手册（第五版）第三卷 . 北京：化学工业出版社， 2008年 14【 5】成大先 . 机械设计手册（第五版）第四卷 . 北京：化学工业出版社， 2008年 16【 6】吴宗泽，罗圣国北京 :高等教育出版社， 2006年 . 【 7】王永华用技术 (第二版 )北京航空航天大学出版社， 2008年 . 【 8】马萍 J2000年，第 9期 30. 毕业设计说明书 34 附录：总结由于经验不足和知识方面的缺陷，此次毕业设计还有很多不完善的地方。但通过这次设计，我学会了如何克服困难，提高了我处理事务的能力和运用知识能力。同时加深了我对所学知识的理解，拓宽了我的知识面。这些都将成为我以后学习和工作的宝贵资源。在作此次毕业设计的过程中，本人得到了陈老师的精心指导，正是因为老师不断的提供大量的资料来源，不仅为我设计出电动平车提供了大量的知识贮备，而且使我学会了从大量的资料中选择出自己需要的东西。在此感谢老师和同学们的帮助，感谢培养我四年的学校。毕业设计说明书 35 轮和轨道的结构弹性变形对滚动接触的轮 /轨蠕变力的影响摘要：本文简要分析了机构的结构弹性变形对滚动接触时滚动接触性能的影响。详细研究了轮和轨道结构变形对轮轨滚动接触时的蠕变力的影响。对轮和轨道的一般性结构弹性变形进行了有限元分析，以及分别获得了表示结构弹性变形和相应的滚动方向负荷和横向方向轮的关系。利用这些关系，我们计算了轮轨切线接触的影响系数。这些影响系数说明结构
