摘 要
本设计为规格反击式破碎机的设计，主要研究内容：转子的机构设计；板锤的结构设计；板锤的固定方法。
本设计由转子型号入手，参考PF1007反击式破碎机的相关参数，初步确定转子的转速，从而确定线速度、板锤大小、数量等相关数据。在保证生产率和破碎粒度的前提下完成总体结构的设计，然后根据总体结构，从而确定本设计的破碎机各个主要零部件的设计。
在主要零部件的设计中，主要包括带轮的设计计算、轴的结构设计、轴承的选择、转子部件的设计计算、板锤的结构和固定、破碎腔的设计和反击装置的设计计算等，其中最重要的就是转子部件的设计和板锤的设计及固定方法。为了增加转子的刚度，转子体采用ZG340材料，并整体铸造。板锤采用螺栓固定，并使用新型材质以提高其的耐磨性和利用率。最后介绍了反击式破碎机的安装、检修与保养，这对提高其使用寿命至关重要。
本设计整体在PF1007型号的反击式破碎机基础上更进一步提高了其破碎性能，结构简单、重量轻、外形尺寸小、设备费用低、运转安全、操作方便、便于维修和管理。
关键词：反击式破碎机，研究内容，结构，计算
CRUSHER ROTOR DESIGN
ABSTRACT
The specification of the design is impact crusher design, and it mainly contents: the institutional design of the rotor; plate hammer structural design; plate fixation hammer.
The design starts from the specifications of the rotor, and it references the relevant parameters of PF1007 crusher. Initially it sets the rotor speed, so that I can design the board hammer size, number and other relevant data with the rotor speed. Productivity and size of the crushed materials should be ensured before the overall structure of the design finished, according to the whole structure, I could determine the design of all the major components of the design .
The overall design further improves its crush performance which is based on the impact crusher of the PF1007 model. Moreover, it exits advantages such as simple structure, light weight, small dimensions, low cost of equipment, operation safety, convenient operation, easy maintenance and management .
KEY WORDS：Impact Crusher, content, structure, calculation
目 录
前 言 I
第1章 反击式破碎机的介绍 1
§1.1 反击式破碎机的构造 1
§1.1.1 ISP系列细碎反击式破碎机 1
§1.1.2 PF系列反击式破碎机 1
§1.1.3 PFY系列硬岩反击式破碎机 1
§1.1.4 PFQ型涡旋强力反击式破碎机 2
§1.2 反击式破碎机的工作原理 2
§1.2.1 反击式破碎机的工作原理 2
§1.2.2 反击式破碎机的特点 2
§1.2.3 反击式破碎机的性能 3
§1.2.4 反击式破碎机的破碎机理 3

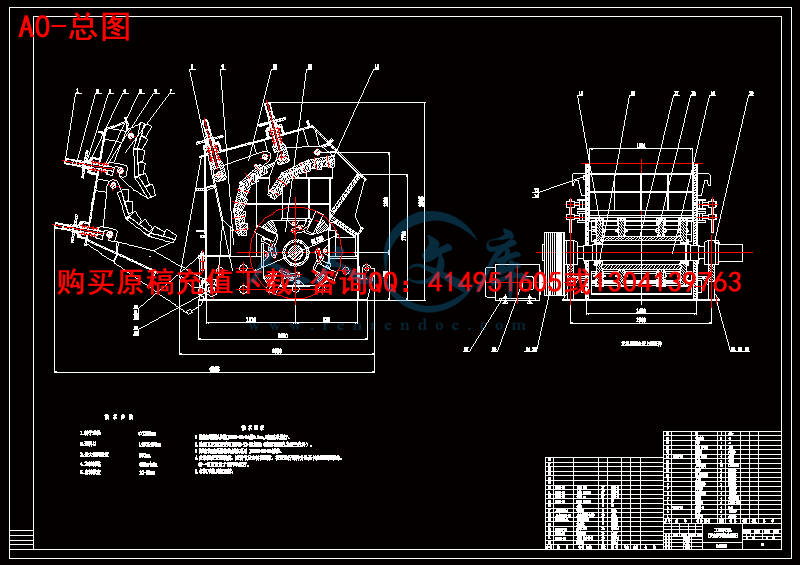

第2章 反击式破碎机总体结构设计 5
§2.1 反击式破碎机设计要求 5
§2.1.1 设计参数 5
§2.1.2 主要研究内容 5
§2.2 破碎机的主要工作参数的确定 5
§2.2.1 转子的转速 5
§2.2.2 板锤数目和生产率 5
§2.2.3 电动机的选择 7
第3章 破碎机主要零部件的设计及计算 8
§3.1 传动部件的设计及计算 8
§3.1.1 V带及带轮的设计计算 8
§3.1.2 轴的结构设计 11
§3.1.3 键的选择及校核 13
§3.1.4 轴承的选择 13
§3.2 转子部件的设计计算 16
§3.2.1 转子的结构设计 16
§3.2.2 板锤的结构设计及作用 17
§3.3 反击式破碎机破碎腔设计 20

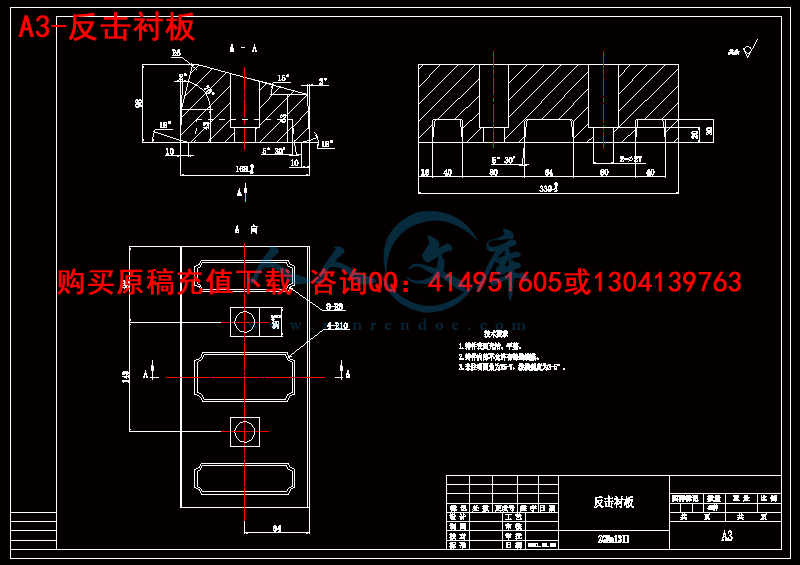

§3.3.1 反击板的结构设计与安装 20
§3.3.2 破碎腔的结构参数 22
§3.4 其他装置的设计计算 25
§3.4.1 转子、轴的强度计算 25
§3.4.2 反击装置的自身重力的确定 28
第4章 反击式破碎机的安装、检修与保养 30
§4.1 反击式破碎机的安装与调试 30
§4.1.1 反击式破碎机的安装 30
§4.1.2 反击式破碎机的调试 30
§4.2 反击式破碎机的保养、故障排除 31
§4.2.1 反击式破碎机的保养 31
§4.2.2 故障检查和消除方法 32
第5章 结论 33
参考文献 34
致 谢 36
前 言
我国在五十年代末已有反击式破碎机问世，在八十年代之前，国产的反击式破碎机局限于处理煤和石灰石之类中硬物料。直到八十年代末原上海建设机器厂方引进KHD型硬岩反击式破碎机，填补国内空白。但落后国外二十多年。国产的硬岩反击式破碎机，开始时其核心零件板锤依赖进口，国产化板锤在“八五”期间列为部级科研攻关项目，项目成功之后，国产板锤不仅取代进口，而且已大量出口欧美、日本等国。耐磨材料的突破，使硬岩反击式破碎机如虎添翼，仅仅上海建设路桥机械设备有限公司为例：十年间，硬岩反击式破碎机销售增长15倍。出口增长 10倍，为我国的基本建设工程作贡献。例如：交通部为提高我国公路建设质量，曾提出路面混凝土石料破碎站的科研项目，并列入国家“八五”攻关项目。该项目的试制设备在东北某工地使用中失败。而用户改用硬岩反击式破碎机后生产石料，完全符合高速公路防滑路面混凝土要求。于是硬岩反击式破碎机声誉大振。辽宁省交通厅曾把拥有这种设备，作为投标承接公路建设的必备条件。据统计，在全国各省市的公路建设中都已采用硬岩反击式破碎机作为路面石料备制设备，来破碎抗压强度达300MPa的玄武岩、安山岩等坚硬物料，并达到19.6mm以下的级配石料。其针片状百分比含量小于10％。目前有400多台在各地使用中，不仅解决了高速公路建设中的一个难题，而且也挡住了进口，作为硬岩反击式破碎机的主导制造企业，上海建设路桥公司也从中得到发展，硬岩反击式破碎机已有三个系列几十个规格。
随着改革开放政策带来的国民经济发展，市场需求推动着反击式破碎机的发展。然而这种发展是在仿照和引进国外技术中进行。虽然，也满足市场需求，但是缺少自主的创造性，而市场经济带来的“急功近利”的负面影响，对破碎理论的研究和对破碎机的实验近年来两者都非常缺乏，没有理论和实验指导产品开发，只能不断地模仿国外设计，往往知其然不知所以然。假如国内有关大学，科研院所和企业，能实现良好的“产学研”三结合，在理论研究和实验工作上多下些功夫，一定能使我国的反击式破碎机达到一个新的水平。
第1章 反击式破碎机的介绍
§1.1反击式破碎机的构造
对于反击式破碎机，转子系统的设计是比较重要的一个环节，通过合理的配比以达到理想的破碎效率。
§1.1.1ISP系列细碎反击式破碎机
其是一种新型高效反击细碎机。它可用于第二、三级中、细碎作业，在加工抗压强度小于150MPa的物料时，最大进料400mm，当加工抗压强度大于150MPa的物料时，最大进料200mm。产品广泛用于水电、高速公路、城市建筑等行业。
§1.1.2PF系列反击式破碎机
（1）PF-I型系列反击式破碎机系列适应于硬岩破碎，其典型花岗岩出料粒度≤40mm占90%。该机能处理边长100～500毫米以下物料，其抗压强度最高可达350兆帕，具有破碎比大，破碎后物料呈立方体颗粒等优点。
（2）PF-II型系列反击式破碎机系列适应于中硬物料破碎，其典型花岗岩出料粒度≤25mm占85%。如水泥厂的石灰石破碎。具有生产能力大，出料粒度小的优点。
（3）PF-III型系列反击式破碎机系列适应于混凝土破碎，其典型花岗岩出料粒度≤30mm占85%。具有进料规格大，处理能力高等优点。
