摘 要
螺旋输送机俗称绞龙，螺旋输送机是一种利用螺旋叶片的旋转，推动物料沿着料槽运送的输送设备，在建筑工地，储粮仓库，制造车间等，并在倾角β＜ 20 °的情况下，输送粉状，颗粒状和小块物料，使螺旋输送机对提高生产工作效率得到了很大体现，本次设计旨在对螺旋输送机进行创新设计，进一步提高它的实用性。
本次毕业设计是关于输送机的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。
关键词：螺旋输送机，输送系统，选型设计，主要部件
Abstract
Screw conveyor or auger, screw conveyor is a use of spiral blades that rotate, push the material along the chute delivery conveyor equipment, at the construction site, storage, manufacturing workshop, and in the angle < 20 degrees circumstances, conveying powdery, granular and small pieces of material, so that the screw conveyor to raise the production work efficiency has been greatly embodiment, the design of screw conveyer for innovative design, to further improve its practicality.
This graduation project is about the design of conveyer. The conveyor is summarized; and then analyzes the conveyor selection principle and the calculation method; then according to these design guidelines and the calculation and selection methods according to the given parameters selection of design; then the choice of conveyor main parts and components of the school nucleus. Ordinary type conveyor consists of six main parts: transmission device, tail and back to the device, the central frame, tension device and tape. Finally, a simple description of the conveyor installation and maintenance.
Key Words: screw conveyor, conveyor system, the selection of the design, main components
目 录
摘 要 I
Abstract II
目 录 III
第1章 绪论 5
1.1螺旋输送机定义概念 5
1.2 工作原理 5
1.3分类 6
1.4螺旋输送机的特点和应用 8
第2章 螺旋输送机的总体设计 9
2.1 设计条件及要求 9
2.1.1设计条件 9
2.1.2 要求 9
2.2总体方案设计 9
2.2.1传动布置方案 9
2.2.2设备的工作要求 10
2.3螺旋输送机总体结构设计 10
第3章 驱动装置的设计计算、电机、减速器的选择 11
3.1 驱动端装置的设计 11
3.1.1 驱动端轴的最小直径的确定 11
3.1.2 驱动轴的结构设计 11
3.2 中间轴承装置 12
3.3 尾端装置的设计 13
3.3.1计算轴的最小直径 13
3.3.2 尾端轴的结构设计 14
3.4 驱动装置和尾端装置轴的校核 14
3.4.1 驱动装置的受力分析 14
3.4.2 前端轴的校核 15
3.4.3 尾端轴的校核 16
第4章 螺旋输送机机体的设计计算 17
4.1输送机的螺旋直径和螺旋轴的转速 17
4.2 螺旋输送机的功率计算和驱动装置的型号选择 18
4.2.1螺旋输送机的功率计算 18
4.2.2 螺旋叶片的表面展开尺寸 19
4.2.3 螺旋输送机的长度和标准螺旋节的长度 20
4.3电动机型号选择 20
4.4减速器型号选择 21
第5章 其他辅助装置的选择与校核计算 22
5.1 螺旋输送机进出料口装置 22
5.2 键的计算校核 23
5.3 联轴器的设计 23
总结 24
参考文献 25
致谢 26
第1章 绪论
1.1螺旋输送机定义概念
从17世纪中叶，开始应用架空索道输送散状物料，到1887年，螺旋输送机由阿基米德发明，后来得到改进，在工业上广泛用来输送散状、固体物料，随后经过了很长时间的发展过程，逐渐研制出了一系列的螺旋输送机，使得螺旋输送机有了长足的发展。
GX型螺旋输送机是出现较早的一种螺旋输送机，也是我国最早定型生产的通用性生产设备。它以输送粉状、粒状、小块状物料为主，不适宜输送易变质的，粘性的易结块的物料和大块的物料，因为这些物料容易粘在螺旋上而随之旋转，或在吊轴承处产生堵料现象，给物料输送过程带来很大的不便。GX型螺旋输送机的优点主要是节能、降耗显著，其头部、尾部轴承移至壳体外，具有防尘密封性好，噪声低，适应性强，操作维修方便，进、出料口位置布置灵活等;缺点是动力消耗大，机件磨损快，物料在运输时粉碎严重。

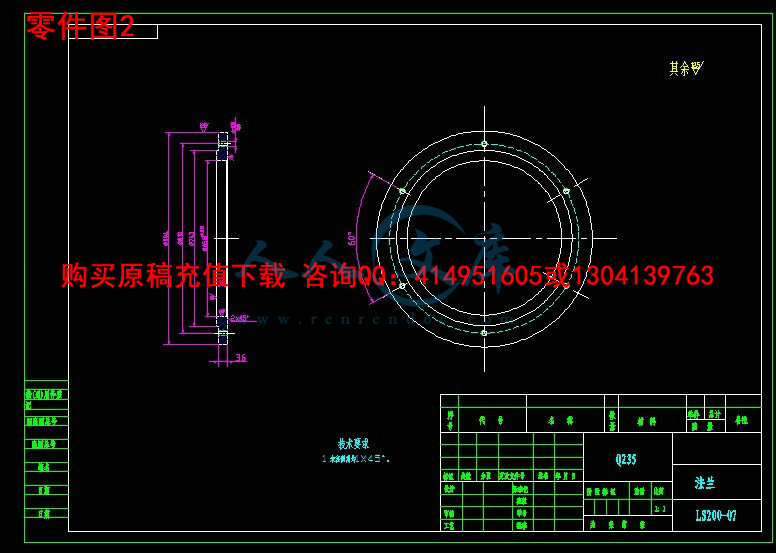

LS型螺旋输送机是在GX型输送机的基础上修改设计的新一代螺旋输送机，LS型螺旋输送机特点是结构新颖，性能可靠，技术指标先进，适用范围广泛，节能降耗显著。
螺旋输送机俗称绞龙，GX型系列螺旋输送机是一种利用螺旋叶片的旋转，推动物料沿着料槽运送的输送设备，在建筑工地，储粮仓库，制造车间等，并在倾角β＜ 20 °的情况下，输送粉状，颗粒状和小块物料，使螺旋输送机对提高生产工作效率得到了很大体现，本次设计旨在对螺旋输送机进行创新设计，进一步提高它的实用性。
GX型螺旋输送机是按照JB/T679-95《螺旋输送机》标准设计制造，GX型螺旋输送机的螺旋直径有，共有7种规格。在物料温度小于200℃，工作环境温度在-20℃至+50℃之间时，输送长度可达50,个别情况可达70。螺旋机驱动端轴承、尾部轴承置于料槽壳体外部减少了灰尘对轴承的影响，提高了螺旋机关键件的适用寿命。中间吊挂轴承采用滑动轴承，并设防尘密封装置，密封件用尼龙或塑料，因而密封性能好，耐磨性强，阻力小，寿命长。滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金，可根据不同需要选用，进出料口的灵活布置使其适应性更强，得到用户认可。
1.2 工作原理
螺旋输送机利用带有螺旋叶片的螺旋轴的旋转，使物料产生沿螺旋面的相对运动，物料受到料槽或输送管壁的摩擦力作用不与螺旋一起旋转，从而将物料轴向推进，实现物料的输送。在水平螺旋输送机中，料槽的摩擦力是由物料自身重力引起的；而在垂直螺旋输送机中，输送管壁的摩擦力主要是由物料旋转离心力所引起的。
