关 键 词：

含CAD图纸、说明书 专用 车床 刀架 部件 设计 CAD 图纸 说明书

资源描述：

内容简介：

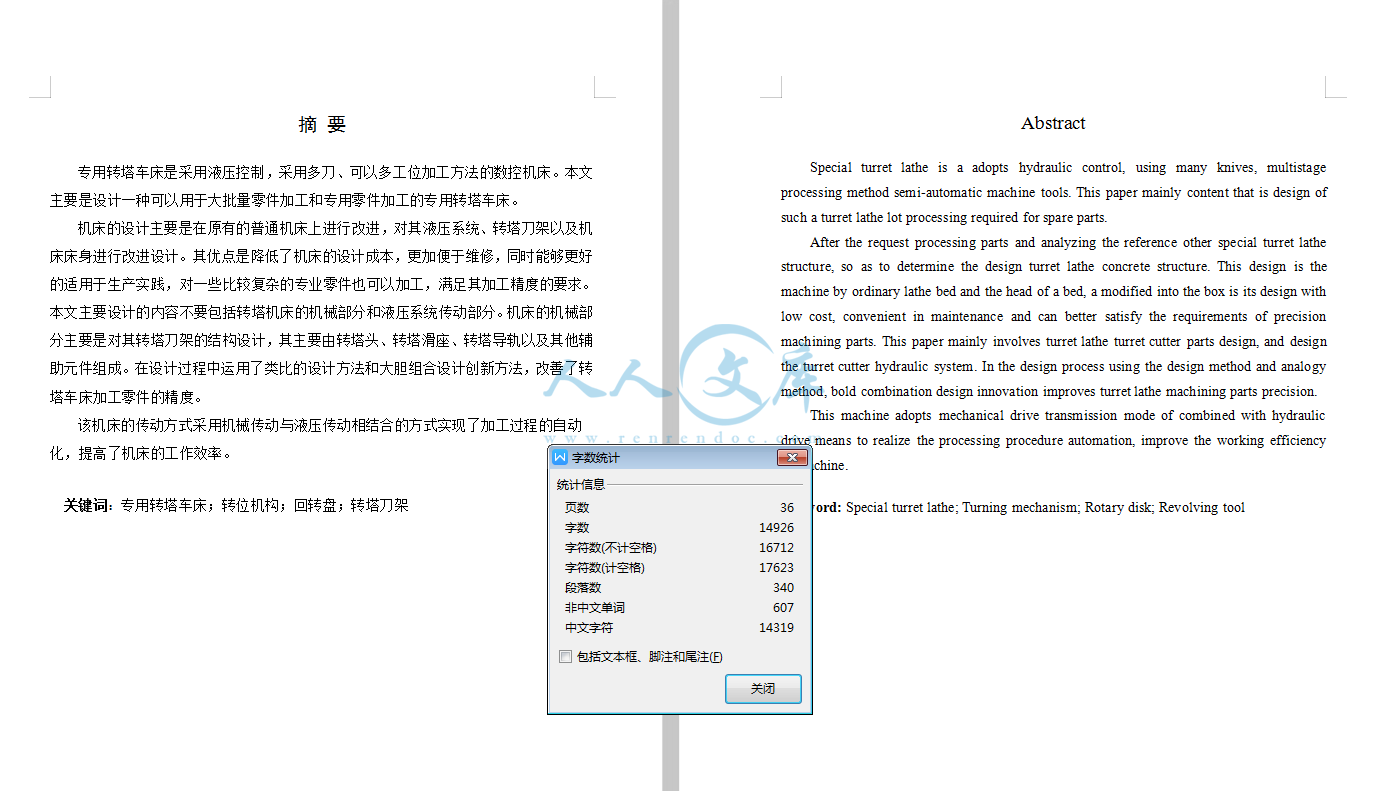

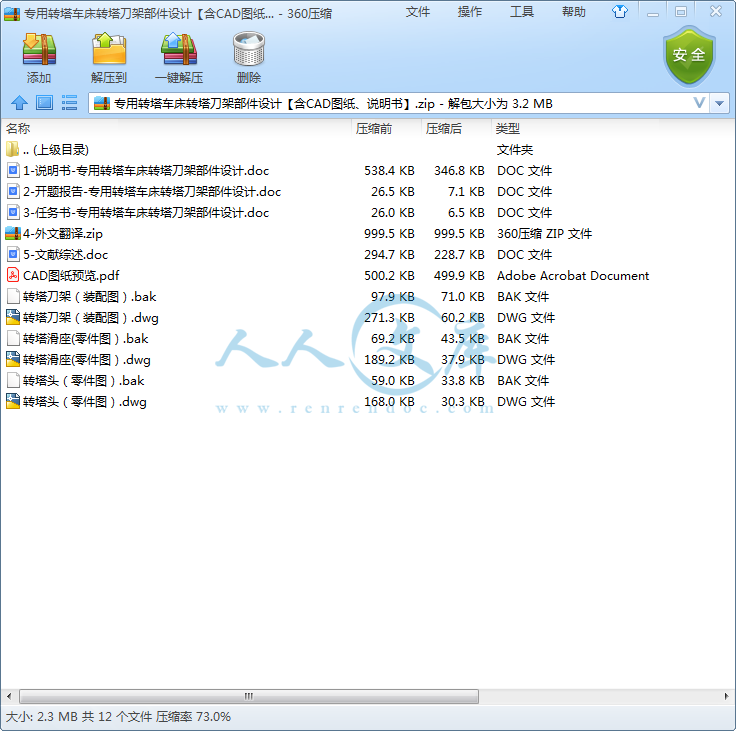

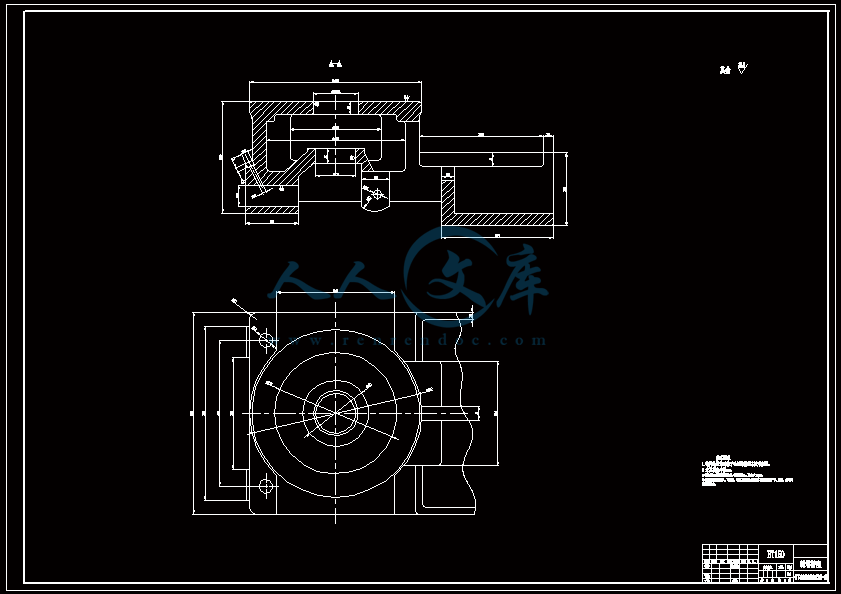

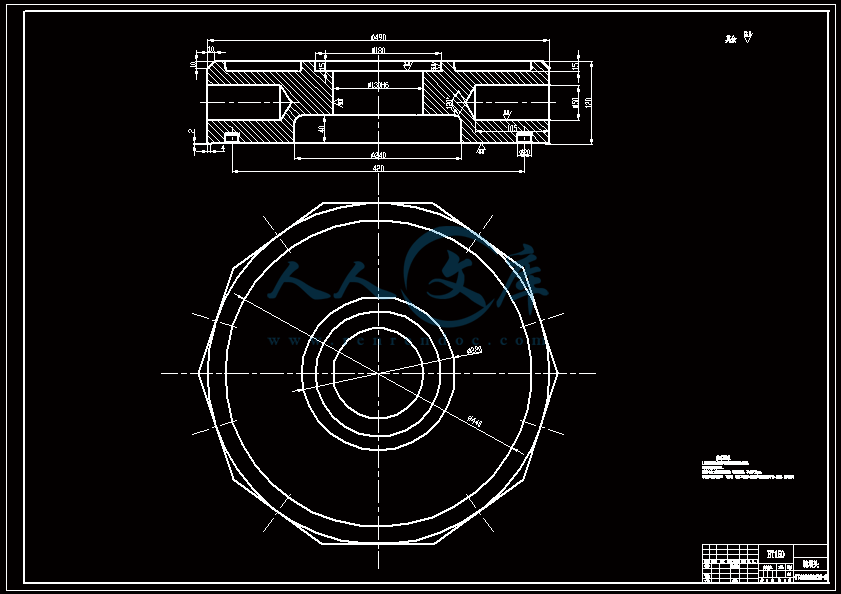

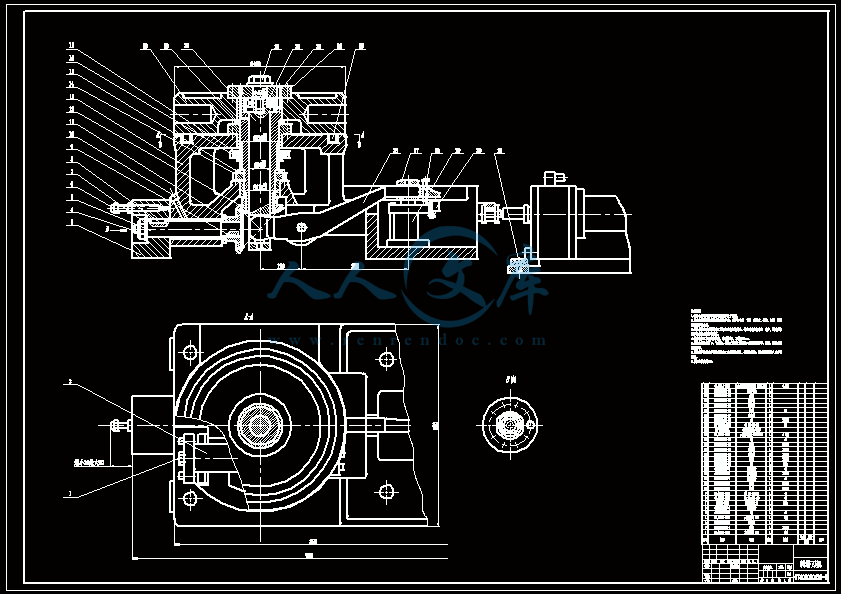

压缩包内含有CAD图纸和说明书,Q 197216396 或 11970985分 类 号 TH133 密 级 公开 宁XXX大学毕业设计(论文)专用转塔车床转塔刀架部件设计所在学院专 业班 级姓 名学 号指导老师 2012 年 3 月 28 日诚 信 承 诺我谨在此承诺：本人所写的毕业论文专用转塔车床转塔刀架部件设计均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。 承诺人（签名）： 年 月 日摘 要 专用转塔车床是采用液压控制，采用多刀、可以多工位加工方法的数控机床。本文主要是设计一种可以用于大批量零件加工和专用零件加工的专用转塔车床。机床的设计主要是在原有的普通机床上进行改进，对其液压系统、转塔刀架以及机床床身进行改进设计。其优点是降低了机床的设计成本，更加便于维修，同时能够更好的适用于生产实践，对一些比较复杂的专业零件也可以加工，满足其加工精度的要求。本文主要设计的内容不要包括转塔机床的机械部分和液压系统传动部分。机床的机械部分主要是对其转塔刀架的结构设计，其主要由转塔头、转塔滑座、转塔导轨以及其他辅助元件组成。在设计过程中运用了类比的设计方法和大胆组合设计创新方法，改善了转塔车床加工零件的精度。该机床的传动方式采用机械传动与液压传动相结合的方式实现了加工过程的自动化，提高了机床的工作效率。关键词：专用转塔车床；转位机构；回转盘；转塔刀架IIIAbstract Special turret lathe is a adopts hydraulic control, using many knives, multistage processing method semi-automatic machine tools. This paper mainly content that is design of such a turret lathe lot processing required for spare parts. After the request processing parts and analyzing the reference other special turret lathe structure, so as to determine the design turret lathe concrete structure. This design is the machine by ordinary lathe bed and the head of a bed, a modified into the box is its design with low cost, convenient in maintenance and can better satisfy the requirements of precision machining parts. This paper mainly involves turret lathe turret cutter parts design, and design the turret cutter hydraulic system. In the design process using the design method and analogy method, bold combination design innovation improves turret lathe machining parts precision. This machine adopts mechanical drive transmission mode of combined with hydraulic drive means to realize the processing procedure automation, improve the working efficiency of machine. Keyword: Special turret lathe; Turning mechanism; Rotary disk; Revolving tool目 录摘 要IAbstractII目 录III第1章 引言11.1选题的背景11.2 数控机床常用的换刀装置11.3 数控刀架的发展方向与趋势21.4 课题研究的目的与意义31.4.1 课题研究的目的31.4.2 课题研究的意义3第2章 机床转塔刀架总体方案设计52.1转塔刀架的主要结构52.2转塔刀架齿轮传动的设计52.2.1齿轮传动类型选择52.2.2齿轮的主要参数和设计计算62.3刀架轴承的选用82.4刀架轴上零件选用的固定方式92.4.1 轴上零件轴向固定方式92.4.2 轴上零件周向固定方式92.5转塔刀架转塔头结构设计92.6转塔刀架转塔滑座结构设计102.7转塔刀架滑座导轨结构设计112.8 转塔刀架总体方案设计和选用122.8.1转塔刀架的主要运动原理122.8.2转塔刀架的主要结构设计12第3章刀架辅助元件的设计和选用153.1油缸的设计和功能153.2 滤油器的设计153.3 液压缸的设计163.3.1 液压缸的选择163.3.2 液压缸主要尺寸的计算163.4活塞组件的设计和选用173.4.1活塞的设计173.4.2活塞杆及连接结构的设计18第4章 转塔刀架液压传动系统设计194.1 液压系统的组成部分及作用194.2 液压系统设计和选用20总结与展望23参考文献24致谢25附录26 第1章 引言第1章 引言专用转塔车床是一台可以对复杂零件进行一次性多工位多工序加工的自动化数控车床。本机床可以为某种零件的一个或多个固定加工工序服务的，因此它可以有更多的加工对象、可以针对个别复杂零件，也可以对简单的零件进行加工，同时也适合零件的大批量生产。本机床的加工对象主要针对盘盖类、轴套类零件，在加工过程中可以根据转塔头的转动自动更替刀具，对零件进行钻、镗、扩、铰孔、攻丝等加工，提高了工作效率和自动化程度，更适应生产的需求。 1.1选题的背景数控机床的上的转塔刀架是机床安放刀架提高机床工作效率的重要部分。数控机床的出现和发展已经有五十多年的时间了，这段时间中数控机床的取得了长足的发展。进入到21世纪后，随着科技的发展，尤其是微电子和计算机技术的进步，对数控机床提出的要求也越来越高。转塔刀架作为数控机床上的重要部件之一，也随着数控机床的发展一直处于更新换代中。美国、德国和日本等发达国家，一直对数控机床和转塔刀架等重要部件的发展作为其工业发展的战略地位1。世界上比较先进的数控机床的转塔刀架都是由欧美等工业强国设计生产的，比如德国的西门子，日本的FANUC公司开发了市场上所需的各种低、中、高档次的转塔刀架，其技术领先，产量居世界第一，同时占有国际市场的很大份额。我国正在从工业大国向工业强国的方向发展，对数控机床转塔刀架的需求也越来越迫切。然而我国对转塔刀架的设计生产主要都是依赖于先进国家的，国内自己生产的刀架在质量和性能上都与国际上同类产品有着一定的差距2。国内很多企业引进国外先进技术，利用国内优秀创新人才，开发一些适合国内数控机床需求，质量优秀价格低廉，在市场上有竞争力的转塔刀架，来代替那些老旧的不能满足生产需求的刀架。数控机床附件产业的发展，对我国数控机床产业的发展显得尤为重要。1.2 数控机床常用的换刀装置数控机床为了能够在工件一次装夹中完成多种甚至所有加工工序，缩短辅助时间，减少多次安装工件所引起的误差，必须带有自动换刀装置。数控机床的的类型、工艺范围、适用刀具种类、加工对象和数量等，决定了数控机床对自动换刀装置的选用。自动换刀装置具有缩短换刀时间、足够的刀具容量、刀具重复定位精度高等特点。数控机床的自动换刀装置种类很多，一般常用的以一下几种： 1. 转塔头式换刀装置 带有旋转刀具的数控机床常采用转塔头式换刀装置，转塔是由若干与主轴箱相连接的主轴组成，如数控钻镗床的多轴转塔头等。其转塔头上装有几个主轴，每个主轴上均装有一把刀具，加工过程中转塔头可自动转位实现自动换刀。主轴转塔头就相当于一个转塔刀库，其优点是结构简单，换刀时间短，仅为2s左右。由于受空间位置的限制，主轴数目不能太多，主轴不见结构不能设计得十分坚实，影响了主轴系统的刚度，通常只适用于工序较少、精度要求不高的机床，如数控钻床，数控铣床等。2. 二轴转动式换刀装置 二轴转动式换刀装置可用于测置或后置式的刀库，其结构特点最适用于立式加工中心。接到换刀指令，换刀机构从等待位置开始运动，加紧主轴上得刀具并将其取下，转至刀具库中，并将刀具放回刀具库；从刀具库中取出欲换上的刀具，转向主轴，并将刀具装入主轴；然后返回等待位置，换刀完成。这种换刀的主要优点是刀具库位于机床的一侧，能够最大限度的保护刀具。由于带刀库的自动换刀装置的数控机床主轴箱内只有一根主轴，设计主轴部件时能充分增强它的刚度，可以满足精密加工要求。另外，刀库可以存放数量较大的刀具，因而可以进行复杂零件的多工序加工，大大提高机床适应性和加工效率。因此特别适用于数控钻床、数控镗铣床和加工中心。缺点是整个换刀过程动作较多，换刀时间较长，系统复杂，可靠性较差3。3. 回转插入式换刀装置回转插入式换刀装置是回转式换刀装置的改进形式的一种。回转插入机构是换刀装置与传递杆的组合。换刀装置在接到换刀指令时，主轴移到换到点，刀具转移到适当的位置，换刀装置取出欲换上的刀具；换刀装置移动并从位于机床一侧的刀具库中去取出刀具，换刀装置移动到机床的前面，在这个位置将主轴上得刀具取下来，再将要换上的刀具换上，装入主轴；同时将别换下的刀具放回到刀具库中；换刀装置换完刀后开始对零件进行加工。这种换刀装置其优点是刀具主要放在机床的一侧，避免了加工时对刀具的磨损；但是这种换刀的时间长，换刀比较复杂4。1.3 数控刀架的发展方向与趋势随着数控技术的发展，数控刀架的发展也越来越快。加工中心的自动换刀装置从最早的转塔头式的自动换刀，到回转式换刀，回转插入式换刀装置，二轴转动式换刀装置，主轴直接式换刀装置，无机械手自动换刀与有机械手自动换到。可以说数控刀架的发展也是数控机床技术发展的体现，数控刀架在动力方面也越来越现代化和科技化了，从最早机床的手动转塔换刀，到盘型自动回转换刀，电机传动的转塔换刀，液压驱动的转塔换刀到加工中心使用的动力刀架，排式刀架的使用。数控刀架的发展在朝着更加自动化，科技化，复杂化的趋势发展5。数控刀架在存储刀架的数量也在越来越多，从原来的转塔刀架只能存放几把刀具，到现在的刀架都有自己的刀库，可以存放数十把刀具。同时刀库的种类也越来越多，有盘式刀库、链式刀库、格子盒刀库，其中格子盒刀库又分为固定格子盒式刀库和非固定格子盒式刀库。现代化的刀架在刀具布置和机床调整都较方便，可以根据具体工件的工艺要求，组合不同用途的刀具。换刀方式迅速省时，有利于提高机床的生产效率，在一定程度上降低机床的制造成本。1.4 课题研究的目的与意义1.4.1 课题研究的目的转塔刀架作为转塔机床上重要的组成部分，对转塔机床在加工过程中的应用具有很很大的影响。本机床的设计总结了许多数控机床技术的设计经验，在原来普通转塔车床的设计基础上进行改进提升，使其可以更好的适应生产的需要，同时更快的进行大批量的生产实践，提高自动化程度。转塔刀架的设计主要分为机械和液压两个部分。机械部分为本设计的主要部分，主要包括对转塔车床转塔头、转塔滑座、齿轮传动等机械部件的设计；液压部分包括对液压系统的设计。为了满足此次设计的需求，需要对计算机和专业制图软件有着熟悉的运用，比如Solid Works和CAD等。此次设计是为了提高自己的机械设计的专业知识的综合运用，同时培养自己在设计中独立思考，总结经验的能力，锻炼自己的实际动手能力，能够虚心向导师请教问题，大量翻阅书籍资料并运用到自己的设计中，今后能在机械设计工作中打下坚实的基础。1.4.2 课题研究的意义随着科技的日新月异，现在产品对数控机床的要求也越来越高，一般的数控机床已经难以满足现代加工中一些零件对机床的要求。因此本次转塔刀架的设计就是在原有转塔机床的基础进行改进和提升，使其在保证产品质量的同时，以最经济的方法、合理利用设备，最大限度的缩短加工时间和辅助时间，提高了自动化程度，从而得到最大化的经济效益于社会效益。通过这次对转塔刀架的设计，可以更大踏实的掌握机械设计基础知识和对数控机床的发展方向和趋势有更深的认识。同时可以提升自己机械设计的能力，通过总结在设计中的问题与经验，更好的为自己以后的机械设计之路打下基础，将来在工作中更好的发挥出自己的水平。31第2章 机床转塔刀架总体方案设计第2章 机床转塔刀架总体方案设计转塔刀架是转塔车床的重要部件之一，同时也是本次毕业设计机械部分的主要设计内容。转塔刀架上可以同时安装多把刀具，通过转塔头的旋转自动换刀，在转塔滑座的进给运动和液压驱动来实现自动循环加工。转塔刀架主要用于对轴类和盘套类零件的钻、扩、铰孔、攻丝等加工。在一次装夹过程中就能完成对零件的多个工序依次循环加工。2.1转塔刀架的主要结构转塔刀架作为转塔机床上刀具安放的重要部分，其结构设计关系到机床的加工精度、切削性能和自动化效率。本次设计的转塔刀架主要由转塔头、转塔滑座、圆柱齿轮、刀架主轴、圆锥齿轮、中心轴、拔叉、液压缸、油缸、离合器等几十个大小零件组成。其中转塔头可以安装刀具，在液压驱动下自动旋转可以更替刀具；转塔滑座提供进给运动，沿着滑座导轨的方向，辅助刀具参与到对零件的加工过程中；离合器在机器运转中可将传动系统随时分离和结合，通过离合器转塔刀架的运动可以改变速度；液压缸是将液压能转换成机械能并作往复直线运动的执行元件，其结构简单，工作可靠，运动平稳，广泛的运用于液压系统中。2.2转塔刀架齿轮传动的设计2.2.1齿轮传动类型选择齿轮传动是应用非常广泛的一种机械传动，各种机床的传动装置中几乎都有齿轮的传动。在数控机床中采用齿轮传动装置可以使滚珠丝杠和工作台的转动惯量在系统占有较小的比重，同时保证工作台的运动精度。齿轮传动的类型很多，一般常用的有直齿轮传动、斜齿轮传动、螺旋齿轮传动、圆弧圆柱齿轮传动、球面齿轮传动、内齿轮传动等。直齿轮传动在啮合时无轴向力，设计和制造比较简单，工作平稳性较差，噪声较大，广泛应用于平行轴间的传动；可做滑移变速齿轮和交换齿轮。螺旋齿轮传动在啮合时理论上是点接触，传动的效率和寿命较低，用于交叉轴间的传动，适用于进给、操纵及辅助传动链中6。圆弧圆柱齿轮传动是一种具有圆弧齿形的斜齿轮或人字齿轮，圆弧齿轮传动中理论上端面重合度等于零，连续传动要依靠螺旋线的轴向重合度来保证。圆弧齿轮实现等传动比连续传动应满足的条件是：齿廓不发生干涉，螺旋角大小相等而方向相反，模数相同，轴向重合度大于1。由于本次设计的专用转塔车床的转塔刀架刀具传递范围和切削功率比较大以及加工的难易程度，承载能力要求较高。为了满足要求，所以选以斜齿圆柱齿轮传动来实现刀具的旋转。2.2.2齿轮的主要参数和设计计算1. 初步确定齿轮的基本参数和主要尺寸1） 计算小齿轮的名义转矩。2） 选择齿轮类型。初估齿轮圆周速度。根据齿轮传动的工作条件（中速、中载，等），可选用直齿圆柱齿轮传动，也可选用斜齿圆柱齿轮传动。选择斜齿圆柱齿轮传动。3） 选择齿轮传动的精度等级。 按估计的圆周速度，查表初步选用8级精度。4） 初选参数初选：, =25，= u=253.8=95，=05） 初步计算齿轮的主要尺寸。因电动机驱动，载荷冲击，齿轮速度不高，非对称布置，轴的刚性较小，取K=1.5.查表得=2.45；=；取=0.8，=0.989，。初级计算出齿轮的分度圆直径、模数、中心距a等主要参数和几何尺寸： = = 63.03 mm取标准模数，则中心距 圆整后取。调整螺旋角： 计算分度圆直径： 注意：螺旋角应精确到秒；分度圆直径至少要精确到小数点后两位，且两齿轮分度圆半径之和应等于圆整后的中心距，即。计算圆周速度： 与估计值相近。计算齿宽：大齿轮 小齿轮 2验算齿轮的弯曲疲劳强度1）计算当量齿数： 查机械设计手册得，；取.2) 计算弯曲应力： 通过上面计算所得到的基本参数和尺寸能满足功能要求和强度要求，是一个可行的方案，齿轮的瞬时传动比恒定，工作平稳较高。2.3刀架轴承的选用 选用轴承类型的时候，必须了解轴承的工作载荷（大小、性质、方向）、转速及其他使用要求，选择轴承类型应考虑以下主要因素。1.轴承的刚性与调心性能 1）滚子轴承的刚性比球轴承高，故对轴承刚性的要求高的场合应优先选用滚子轴承。 2）指点跨巨大、轴的弯曲变形大或多支点轴，应选用调心型轴承。 3）圆柱滚子轴承用于刚性大，且能严格保证同心度的场合，一般只用来承受径向载荷。当需要承受一定轴向载荷时，可选择内外圈都有挡边的类型7。2.轴承的载荷及转速轴承转速及所受载荷的大小、方向和性质是选择轴承类型的主要依据：1）相同外形尺寸下，滚子轴承一般较球轴承承载能力大，应优先考虑。2）轴承承受纯的径向载荷，且速度高时一般可选用向心类轴承。3）轴承承受纯的轴向载荷，一般可选用推力类轴承。当转速高且轴向载荷不十分大时可采用向心推力球轴承。4）承受径向载荷的同时，还有不大的轴向载荷时，可选用深沟球轴承（向心球轴承）、接触角不大的角接触球轴承（向心推力球轴承）或圆锥滚子轴承。5）承受轴向力较径向力大时，可选用接触角较大的角接触球轴承或圆锥滚子轴承，或者选用向心轴承和推力轴承组合在一起的结构，以分别承担径向载荷和轴向载荷。6）载荷有冲击震动时，优先考虑滚子轴承8。3轴承的安装和卸载 1）在轴承座不剖分而且必须沿轴向安装和卸载轴承时，应优先选用内外圈可分离轴承。如圆锥滚子轴承和圆锥滚子轴承等。 2）在光轴上安装轴承时，为便于定位和拆卸，可选用内圈孔为圆锥孔（用以安装在锥形的紧定套上）的轴承。4.经济性 1）与滚子轴承相比，球轴承因制造容易，价格较低，条件相同时考虑优先选用。 2）同型号尺寸公差等级为P0、P6、P5、P4、P2的滚动轴承价格比为1：1.8:2.3:7:10。在满足使用要求情况下，应优先选用0级公差轴承9。本次刀架轴承的选用通过轴承的刚性与调心性能、轴承的载荷和转速、轴承的安装也卸载、轴承的经济性的考虑，深沟球轴承主要承受径向载荷，也可以承受一定的载荷，价格低廉，应用广泛；圆柱滚子轴承能承受较大的径向载荷，不能承受轴向载荷，适用于重载和冲击载荷，以及要求支承刚性好的场合。所以转塔刀架选用深沟球轴承和圆柱滚子轴承来承受径向载荷。2.4刀架轴上零件选用的固定方式2.4.1 轴上零件轴向固定方式 1）轴肩固定，结构简单、定位可靠，可承受较大的轴向力。2）套筒固定，结构简单、定位可靠，轴上不需开槽、钻孔和切制螺纹，因而不影响轴的疲劳强度。一样用于零件间距离较小场合，以免增强结构重量。3）圆螺母固定，固定可靠，拆装方便，可承受较大的轴向力。由于轴上切制螺纹，使轴的疲劳强度降低。常用于双圆螺母或圆螺母与止动垫片固定轴端零件，当零件间距较大时，亦可用圆螺母代替套筒以减小结构重量。4）轴端挡圈固定，适用于固定轴端零件，可承受剧烈震动和冲击载荷。5）弹性挡圈固定，结构简单紧凑，只能承受很小的轴向力，常用于固定滚动轴承。2.4.2 轴上零件的周向固定方式1）平键固定，制造简单，拆卸方便，对中性好。用于较高精度、高转速及受冲击或变载荷作用下的固定连接中，还可用于一般要求的导向连接中。2）紧定螺钉固定，结构简单，不仅可以纵向定位，还能轴向定位，承受不大的轴向力。3）花键固定，承载能力高、定心性及导向性好，制造困难，成本较高。适用于载荷较大，对定心精度要求较高的滑动联接或固定联接。2.5转塔刀架转塔头结构设计旧时的转塔机床都采用转台式自动换刀装置。本次设计的转塔机床的换刀采用转塔头式换刀装置。其转塔头的各面都具有专用刀具的安装孔，可以同时安装多把刀具。在加工过程中，可以根据零件的不同要求来跟换不同的刀具来进行加工，提高生产效率。转塔头在设计中拆装简单方便，降低了操作的难度，可以在必要的时候更换转塔头。为了提高转塔头在加工的效率，采用由液压驱动依次转位的方式，变换加工刀具10。转塔头不同于普通机床的转塔头，它可以在一般转塔头的基础上进行了改进，可以安装更多的刀具。转塔头的结构图如图2-1所示。图 2-1转塔刀架的转塔头2.6转塔刀架转塔滑座结构设计转塔刀架的滑座是和转塔刀架的转塔头安装在一起的，转塔滑座按照导轨的方向运动。转塔头上安装的刀具在转塔滑座的提供的进给运动下，对零件进行加工，保证零件上的各个工序的完成。转塔滑座是由进给油缸提供动力进行运动，其行程是由定位鼓中的定位螺杆所控制的。滑座的合理设计能够保证机床的工作效率和加工零件的尺寸精度。转塔滑座的结构图如图2-2所示。图 2-2 转塔刀架的转塔滑座转塔滑座是转塔刀架的重要的零部件，它在液压系统的驱动下对刀架进行进给运动。此外转塔刀架的零部件还有中心轴液压缸、拔叉、定位鼓定位螺杆齿轮等。2.7转塔刀架滑座导轨结构设计 转塔刀架的滑座是沿其导轨运动的，因此导轨的设计对刀架的运动方式和方向有重要的作用。导轨的质量对机床刚度、加工精度和使用寿命具有很大的影响。作为机床进给系统的重要环节，数控机床的导轨比普通机床的导轨要求更高。希望其高速进给时不发生振动，低速进给时不出现爬行，领命度高，耐磨性好，可在重载下长期连续工作，精度保持性好等。 滚动导轨的摩擦因数小，摩擦因数一般在0.00250.005的范围内，动、静摩擦因数基本相同，启动阻力小，不易产生冲击，低速运动稳定性好；定位精度高，运动平稳，微量移动准确；对防护的要求高，结构复杂；磨损小，精度保持性好，寿命长11。 本次设计选用滚动导轨块，他是一种滚动体做循环运动的滚动导轨。它有防护板、端盖、滚珠、导向片、保持器和本体组成。在使用时，滚动导轨块安装在运动部件的导轨面上，每一段导轨至少用两块，导轨块的数目与导轨的长度和负载的大小有关，与之相配的导轨多用镶钢的导轨。当运动部件移动时，滚珠在支承部件的导轨面与本体之间滚动，同时又绕本体循环滚动，滚柱与运动部件的导轨面不接触，因而该导轨不需硬磨光。滚动导轨块的特点是刚度高，承载能力大，便于拆装。2.8 转塔刀架总体方案设计和选用2.8.1转塔刀架的主要运动原理转塔刀架的进给运动主要分为两部分：立刀架沿着立刀架支架作上下的垂直进给运动和沿着床身作左右的纵向进给运动。转塔头装在转塔滑座，滑座可沿床身导轨作纵向进给运动，有进给油缸驱动。滑座移动行程由定位鼓中的螺杆控制。定位鼓端面上装有十个定位螺杆。砖塔头转一次位，经套、锥齿轮和轴使定位鼓也转一次位，以变换相应的定位杆。转塔刀架是由液压系统进行控制，加工循环结束后，床鞍退至床身末端，刀架进行转位。刀架转位时，油缸通过杠杆带动中心轴控制转塔头抬起，使刀架转过36。转位后，刀架由定位螺杆定位，转位油缸回油复位，至此转塔刀架转位结束。油缸中的活塞杆带动杠杆下移时，则杠杆下移时，则杠杆的左端，经中心轴将砖塔头抬起，使定位销离开滑座。此时，有拨叉将离合器与齿轮端面齿啮合，再由油缸中的和齿轮相啮合的活塞齿条作往复运动，经齿轮、离合器、花键套、盖带动转塔头转位或作反靠定位。转位和定位完毕后，活塞杆上升，由杠杆和中心轴等夹紧转塔头。若杠杆右端挡块压下微动开关时，发出讯号，使滑座进给和主轴转动作切削加工12。2.8.2转塔刀架的主要结构设计转塔车床的刀架是转塔车床比较重要的部分之一，它由转塔头、转塔滑座、定位螺杆、油缸等部件组成。其中转塔头和转塔滑座是最为重要的零件，转塔刀架可以安装十多把刀具，每次完成一个工具后可以顺序转位，刀具按顺序自动参与加工活动，从而提高机床的加工效率。对于一些精度要求高的零件，转塔刀架的加工方式有所不同。一般转塔刀架先退刀，然后应先微抬，使刀尖不擦伤工件表面。并且转塔刀架纵向进给行程由定位鼓上的定位螺杆精确控制。定位鼓端面上装的十个定位螺杆与刀架上十个刀具互相对应，当刀架转位时，定位鼓由轴端齿轮传动，也作相应的转位。在零件的加工中转塔刀架在液压系统的控制下实行自动循环。转塔刀架自动循环为：滑座快进工进快退转塔头松开和抬起转塔头转位转塔头反靠定位转塔头夹紧。转塔刀架安装在床身上转塔刀架的结构如图2-3所示。图2-3 转塔刀架结构图表2-1 转塔刀架各零件1油缸2定位鼓3轴承4定位螺杆5圆锥齿轮6圆锥齿轮7转塔滑座8圆柱齿轮9拨叉10离合器11转塔头12套筒13中心轴14盖15定位销16杠杆17活塞杆18油缸19微动开关第3章 刀架辅助元件的设计和选用第3章 刀架辅助元件的设计和选用转塔刀架除了有转塔头、转塔滑座、齿轮、刀架主轴、轴承等基本元件外，还有很多辅助元件，如油缸、液压缸、拔叉、活塞杆、定位销、杠杆等。从转塔刀架的工作原理看，这些辅助元件起了非常重要的作用，从而保证了转塔刀架的正常工作和运动。他们对系统的正常工作、工作效率、使用寿命等影响极大。因此，在设计、制造和使用转塔机床的时候，对辅助元件必须足够的重视。3.1油缸的设计和功能油缸的用途主要是存储油液，此外还可以起到散热、逸出混在油中空气、沉淀油液中污物等作用，有时还兼作液压元件安装台。油缸中的散量是决定油缸容量、结构的主要因素。油缸中得热量经过油与油、油与金属、金属与空气的接触而传导到低温的大气中去得。在散热过程中油与油之间的导热性最差，是散热的主要矛盾。单纯依靠增大油缸容积提高散热效果是不显著的。为了加快油缸中的油液不断流动，是热油与箱避充分接触。油缸在设计的时候考虑到吸油管和回油管距离应尽量远，吸油侧和回油侧用隔板隔开，以增大油箱内油液循环的距离，这样有利于油液的冷却和油液中得气泡冒出，并使杂质沉淀在回油管一侧。隔板的高度约为右面高度的四分之三。油缸上得盖板及油管进、出口加密封装置，注油口应有虑油网。密封的油缸应有通气孔，以使在通常情况下油缸内的压力保持为大气压。油缸便于维修和清洗，为了便于放油，油箱的地面有适当的斜度，并设置放油阀，在油缸侧壁易见处设置油位显示器13。3.2 滤油器的设计液压系统中适用的液压油中含有各种的杂志。这些杂质可引起运动零件表面划伤，加速零件的磨损、使寿命降低，同时杂质还会堵塞节流口以及引起滑阀卡死等，造成工作部件的运动不稳定、动作失调等故障。严重的会使液压系统无法工作，因此为保持油液的清洁对油液进行过滤是十分重要的。 滤油器的种类很多，对它们的基本要求是：对于一般液压系统在选择滤油器时，应考虑使油液中得颗粒尺寸小于液压元件缝隙尺寸；对于随动液压系统，则应选择过滤精度很高的路由器。对过滤油器的一般要求是：在一定的温度下，有良好的抗腐蚀性和足够的寿命；清洗维修时比较方便，容易更换过滤的材料；过滤器有一定的机械强度，使其不受油的压力而损坏；本机床在选用网式滤油器，过滤精度与铜丝网层数及网孔大小有关，安装在吸油管上。其结构简单，通流能力大，清洗方便。3.3液压缸的设计3.3.1 液压缸的选择液压缸有多种类型，按照输出运动形式可分为推力液压缸和摆动液压缸；按照作用的方式可以分为单作用式和双作用式；按照结构特点又可以分为活塞式、柱塞式、组合式和摆动式液压缸四种类型。1）柱塞式液压缸，简称柱塞缸，是一种单作用的液压缸。柱塞缸的缸筒固定，工作部件与柱塞相连，由柱塞带动只能向一个方向运动，回程时需要外力或者自重驱动。2）活塞式液压缸，按照其结构分又可以分为单杠式和双杠式两种，其固定方式有缸体固定和活塞固定两种。3）伸缩液压缸，又称多级液压缸或组合液压缸，是一种应用比较广泛的专用液压缸。按完成一次工作循环的供液次数不同，可分为单作用和双作用多级液压缸，其中单作用多级液压缸为柱塞式伸缩液压缸，双作用多级液压缸为活塞式伸缩液压缸14。由于转塔车床的上的进给传动运动主要分为两部分：立刀架沿着立刀架支架作上下的垂直进给运动；转塔刀架沿着床身作左右的纵向进给运动。该液压缸主要用于驱动刀架主轴的直线往反运动.故选用双作用单杆活塞缸。3.3.2 液压缸主要尺寸的计算液压缸的主要尺寸指缸筒内径D和活塞杆直径d等。液压缸的内径和活塞杆的直径的确定方法和使用的液压缸设备类型有关，通常根据液压缸的推理和液压缸的有效工作压力来决定。液压缸的缸筒直径D的计算有以下两种方法：一是按作用力（负载）大小和预选的设计压力进行计算；二是按活塞的运动速度要求和液压缸的流量进行计算。无论采用上述何种方法，计算出来的液压缸内径D应按国家标准规定的缸筒内径系列圆整为标准值。液压缸的工作压力。为了快进、快退速度相等，选差动液压缸。液压缸有杆腔压力必须大于无杆腔，计算两者差；液压缸回油腔应有背压，设背压为；计算液压缸的主要尺寸：选择液压缸有效工作面积和液压马达几何排量 由 得： 液压缸直径为 取标准直径；因为,所以 式中 F 液压缸的理论拉力； p 供油压力； D 缸筒内径； d 活塞杆直径； 机械效率； A 液压缸有效工作面积。 根据选择的液压缸内径D与活塞直径d可进行液压缸的结构设计。在设计过程中，确定其他结构参数，同时可以进行强度和刚度的校核。计算出液压缸的内径D和活塞杆的直径d整圆到国家技术标准规定15。 3.4活塞组件的设计和选用3.4.1活塞的设计当液压缸行程较短、活塞与活塞杆相差不大或特殊需要时，活塞与活塞杆为整体式零件，常用材料为45号钢。在绝大多数情况下，活塞与活塞杆采用分体装配式，即活塞与活塞杆均为单独零件，用适当的结构方法将两者连接在一起，常用的方式有螺纹连接和卡文连接，本机床在设计的时候选用螺纹连接的方式。为了保证缸筒与活塞的密封性，活塞上通常要装有密封圈和支承环。对于采用支承环的活塞，材料通常选用20、35、45号钢。未采用支承环时，多采用高强度铸铁、耐磨铸铁、球墨铸铁及其他耐磨合金。一些连续工作的高耐久性活塞，可在钢制活塞的外表面烧焊青铜合金或喷镀尼龙材料。机床在设计的时候考虑到经济性和活塞的工作性能能够满足机床的工作，采用支承环的活塞，其材料则选用45号钢。3.4.2活塞杆及连接结构的设计活塞杆一般采用实心结构，材料通常选用35或者45号钢。活塞杆也可采用空心结构，材料通常为35号钢或者45号无缝钢管。实心杆强度较高，加工方便，应用较多；空心杆多用于大型液压缸或特殊要求的场合；活塞杆的直径过大时宜采用空心结构。空心活塞杆有焊接要求，要采用35号钢或者35号无缝钢管。有特殊要求的液压缸，活塞杆可采用锻件或铸铁。转塔刀架在设计时考虑到活塞杆的工作性能与工艺要求，采用实心杠，选用材料为45号钢。为了提高耐磨性和耐腐蚀性，活塞杆要进行热处理并镀铬，中碳钢调质硬度HB230280，高碳钢可调质或淬火处理，淬火硬度HRC5060，最后镀铬并抛光，镀层厚度为0.0150.05mm。活塞杆表面粗糙度为0.0160.63。活塞杆与活塞的连接方式有多种，如焊接式、内置螺母式、卡键式等，其中卡键式应用比较广泛。活塞杆头部与工作机构相连，头部结构形式有多种，可根据不同负载要求进行选择。 第4章 转塔刀架液压传动系统设计第4章 转塔刀架液压传动系统设计液压传动系统的工作原理是以液体作为工作介质，利用液体的压力能来传递动力和运动的。在液压系统工作时，必须对油液进行方向、流量和压力的控制与调节，以适应工作部件对方向、速度和力的要求。液压系统是转塔机床实现自动进给运动和辅助运动（快进、快退、分齿等）的主要动力装置。转塔刀架的进给运动是机床的基本运动之一，对于零件的加工质量和生产效率都有直接的影响。采用液压传动系统，可以方便的是新发范围内的无级调速，这位是机械传动无法做到的，液压传动具有体积小、惯性小、响应快的优点。这样转塔刀架在进给的时候可以更平稳，速度可以更快，对零件的精度更高、效率更高。同时液压传动系统以液压油作为工作介质，具有良好的润滑条件，可延长刀架的使用寿命。转塔车床的上的进给传动运动主要分为两部分：立刀架沿着立刀架支架作上下的垂直进给运动；转塔刀架沿着床身作左右的纵向进给运动。而液压传动系统的作为其动力装置，可以使机床在进给运动时，速度比较稳定，并且具有良好的低速稳定性，易于实现复杂的自动工作循环。4.1 液压系统的组成部分及作用液压系统是由若干液压元件和管路组成以完成一定动作的整体。如果液压系统中含有伺服控制元件，则称为液压伺服系统；如果不使用或明确说明了伺服控制元件，则称为液压传动系统。液压系统功能不一，形式各异，无论是简单的液压千金顶，还是其他复杂的液压系统都是由动力元件、执行元件、控制元件、辅助元件、工作介质组成的。本机床的动力元件是液压泵，其作用是利用密封的容积变化，将电动机的输入机械能转变为工作液体的压力能，是液压系统的能源装置。执行元件是液压缸和液压马达，作用是将液压能转换成机械能的装置，前者是将液压能转化成往复直线运动，输出力和速度，后者是将液压能转换成连续旋转运动，输出扭矩和转速。控制元件是液压阀，它控制液体压力、流量和流动方向16。辅助元件很多，包括油箱、滤油器、管道、管接头等等，他们虽然是辅助元件，但是在液压系统中是必不可少的，而且它们的功能是多方面的，各不相同。工作介质为液压油，液压系统通常都用液压油作为工作介质，它是能量的载体，也是液压传动系统最本质的组成部分。液压系统没有工作介质也就不能构成液压传动系统，它的重要性不言而喻。4.2 液压系统设计和选用液压系统是机械设备的一种动力装置，因此，它的设计是整个机床设备的一部分，必须与刀架的设计联系在一起同时进行。一个完整的液压系统主要由动力装置、执行装置、控制与调节装置、辅助装置和传动介质组成。转塔刀架的进给运动是由液压驱动的，床身连接有油缸座，油缸座上固定有进给油缸，活塞杆通过支架与转塔刀架连接。工作时，活塞杆带动转塔刀架沿床身导轨移动。本机床选用的液压缸型号为。其液压系统图为：图4-1 液压原理图其工作过程：液压泵的转子由电机带动旋转，从油箱中吸油，油液经过滤器通过油管进入液压泵后，将其有压力的油液输入管路。在工作时，油液通过节流阀流至换向阀，由于换向阀阀心处于中间位置，油口与油口均不相通，液压缸的左、右腔不通压力油，所以活塞及工作台停止转动。向右扳动手柄，使换向阀阀心处于最右端位置，此时油口于油口相通，这样压力油液流入液压缸的左腔，液压缸右腔的油液经油口流回油箱，于是活塞带动工作台向右运动。向左扳动手柄时，使换向阀阀心处于最左端位置，此时压力油经油口流进液压缸的右室，液压缸左腔的油液经油口流回油箱，于是活塞带动工作台向左运动。因此，换向阀的工作位置反复变换时，就能不断改变压力油的通路，使活塞及工作台不断换向，以实现工作台所需的往复运动。当压下行程开关2S后，电磁铁3Y得电，电磁换向阀25阀芯左移，此时，液压缸26的活塞向右运动，从而实现转塔头的松开和抬起，其进油路：滤油器1-变量泵2-电磁换向阀25（左）-液压缸26左腔；回油路：液压缸26左腔-换向阀25（左）-溢流阀24-油箱；滑座上的行程挡块压下行程阀11的开关，使油路15和油路10断开，从调速阀14出来，经油路10到达液压缸9的左腔。电磁铁1Y继续通电，液压换向阀5和电磁阀7仍处于左端位置。由于进油必须经过调速阀，所以系统的压力升高，将液压顺序阀18接通；当滑座碰到挡铁后，滑座停止运动，这是，泵的压力升高，流量减小，液压系统的压力进一步升高，直至输出流量仅能补偿系统泄漏为止，此时，液压缸左腔压力随之升高，压力继电器13动作并发出信号，滑座退回17。液压缸28的活塞杆继续向右移动，直至碰到行程开关5S，此时电磁换向阀25阀芯右移，液压缸26活塞左移，来实现转塔头夹紧。时间继电器延迟发出信号，这是电磁换向阀切换工位，控制油液使液动换向阀切换右工位，此时，由于滑台返回时负载小，系统压力较低，变量泵2的流量由自动增到最大，则动力滑台快速移动。进油路：虑油器1-变量泵2-管路6-单向阀3-管路4-液动换向阀5-管路9-液压缸10右腔；回油路：液压缸10左腔-管路11-单向阀12-管路17-换向阀5-管路19-油箱。工作台移动的速度似有节流阀来调节的，当节流阀开大时，单位流量内流入液压缸的压力油液增多，工作台的移动速度增大；反之，当节流阀关小时，单位时间内流入液压缸的压力油液减少，工作台的移动速度减慢。液压传动也机械传动相比，在同等体积下，液压装置能产生更大的动力。在同等功率下，液压装置的体积小、重量轻、结构紧凑，具有更大的功率密度；在液压传动装置中，由于油液的不可压缩性，依靠油液的连续流动进行传动，且油液有吸振能力，在油路中还可以设置液压缓冲装置，估传动十分平稳，易于实现快速启动、制动和频繁的换向。液压缸和液压马达能够在长期高速状态下工作不会过热，同时采用了很多安全保护措施，能自动防止过载。 总结与展望总结与展望通过这次毕业论文的设计我得到了很多，发现了自己在机械设计方面的不缺陷与不足。在对转塔刀架的设计中，我翻阅了很多的书籍和资料，同时在老师和同学的帮助下，我学会对知识的总结和经验的丰富。在刀架的设计中运用了CAD的制图软件，让我自己的专业
