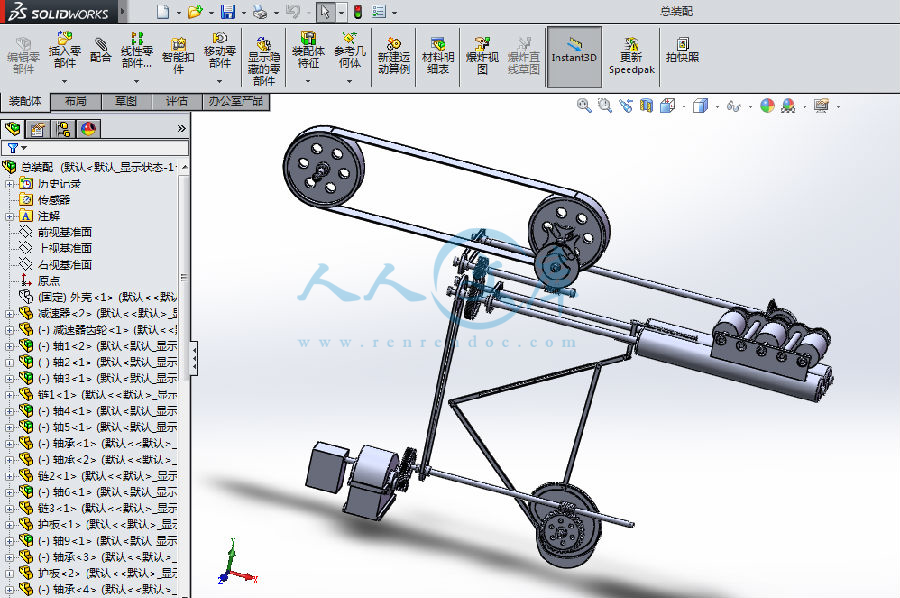

啤酒瓶洗瓶机三维图.rar

啤酒瓶洗瓶机总装图.dwg

啤酒瓶洗瓶机设计开题报告.doc

啤酒瓶洗瓶机设计答辩PPT.ppt

啤酒瓶洗瓶机设计说明书.doc

小论文.doc

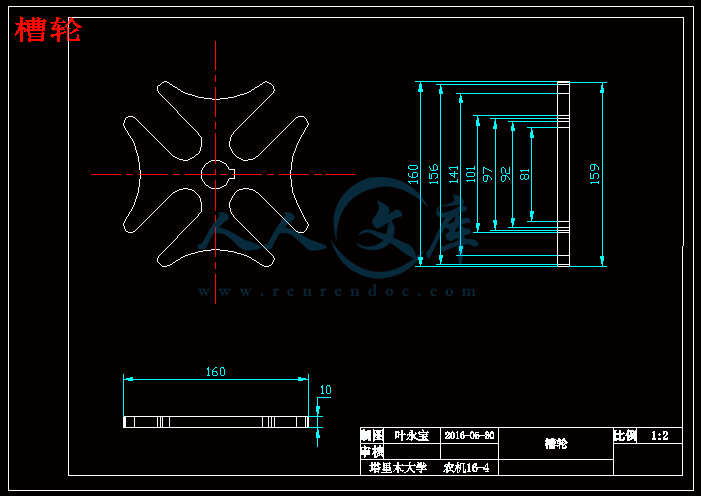

槽轮.DWG

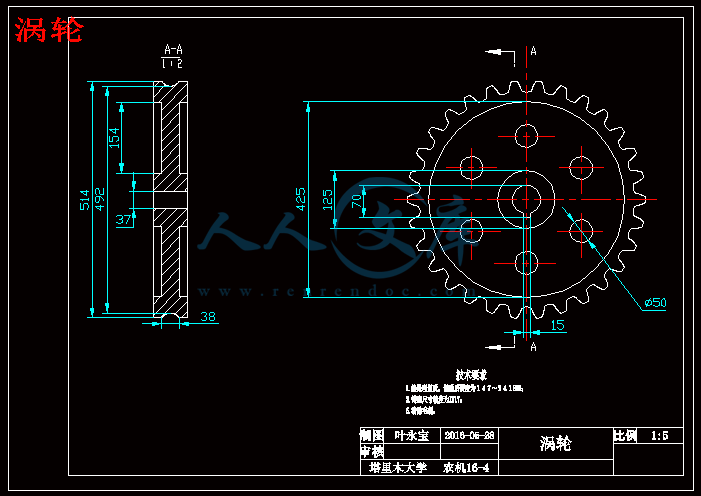

涡轮.dwg

连杆三.DWG

链1.DWG

前 言

啤酒是人类最古老的酒精饮料之一，是水和茶之后世界上消耗量排名第三的饮料。啤酒是以大麦芽、酒花、水为主要原料，经酵母发酵作用酿制而成的饱含二氧化碳的低酒精度酒，被称为“液体面包”。啤酒乙醇含量极少，故喝啤酒不易醉人伤身，少量饮用反而对身体健康有益处，因此啤酒越来越成为了人们生活中最喜爱的饮料之一[1]。

啤酒行业也是食品行业之一，食品行业对卫生标准有十分严格的要求。每个涉及食品的企业都要根据相关部门的相关要求，定期对生产设备进行消毒清洗。啤酒生产商想方设法提高产量，降低生产成本。在这种刺激下啤酒生产设备不断更新换代，啤酒瓶洗瓶机也随之发展[2]。

根据啤酒瓶原料及外形，设计一种简易高效的啤酒瓶洗瓶机。本洗瓶机的工作原理：用槽轮机构间歇性地将污瓶进料、用凸轮连杆机构推动瓶子前进，在前进的过程中齿轮传动双辊机构使瓶子旋转，此时毛刷机构开始清洗瓶子外表面，这一过程结束时，推杆气压通入瓶子内表面。清洗结束后瓶子归位[3]。

本文所设计的啤酒瓶清洗机，结构简单可行，生产成本低，生产效率高。

关键词：清洗机；啤酒瓶；槽轮机构；凸轮连杆机构

目 录

1绪论 1

1.1课题的研究意义 1

1.2 啤酒瓶洗瓶机国内外现状及发展趋势 1

1.3国内啤酒瓶洗瓶机存在的问题 2

2传动方案的拟定 2

2.1 设计任务及技术参数 2

2.2 送料机构的说明 5

2.3 推瓶机构的说明 7

2.4送料机构的设计计算 7

2.5导辊机构的说明 8

2.6毛刷机构的说明 10

3主要零部件的选择与计算 11

3.1电动机的选择 11

3.2减速器的选择 11

3.3凸轮连杆机构的设计 11

3.4槽轮机构的设计计算 12

3.5V带的计算 13

总 结 15

致 谢 16

参考文献 17

1绪论

1.1课题的研究意义

随着社会的发展，人们的生活水平逐渐提高。酒类饮料特别是啤酒类饮料已经常为了人们最喜爱的饮料之一。逢年过节，总能在商店里或者家里看到成堆的酒类饮料。这其中，啤酒饮料占据了酒类饮料的半壁江山。啤酒中的乙醇含量相比白酒的少，故喝啤酒不但不易醉人伤身，还能养颜保健。在这种趋势下，啤酒需求量与日俱增，日益剧增的需求量刺激了啤酒包装的更新换代。啤酒生产商想方设法提高产量，降低生产成本。由此，啤酒瓶清洗机出现在我的视野中。我所设计的这种啤酒瓶洗瓶机有以下优点：

（1）降低劳动强度，提高工作效率；

（2）清洗彻底，有效提高卫生的标准；

（3）提升生产效益。使用这种洗瓶机，将会在市场中更具有竞争力，从而占据市场，获得经济利益[4]。

1.2 啤酒瓶洗瓶机国内外现状及发展趋势

1.2.1酒瓶洗瓶机国内现状

上世纪六、七十年代时，我国开始慢慢的引入国外洗瓶机，并对洗瓶机仿制和改良完善，即消化吸收与自主创新阶段。此阶段洗瓶机先后经历了很大的变化，单端、卧式双端、立式双端等多种类型。上世纪70年代中期第一代洗瓶机瓶盒排数为16排，主链甁盒运行间歇动作，产量最高为800瓶每小时。由于这种洗瓶机具有结构简单，方便制造等优点，在市场上占据了相当长的的一段时间[5]。

进入21世纪以来，洗瓶机设备取得了新的技术进步，现在已出现了采用无轴变频传动取代万向联轴节传动的新型传动洗瓶机，除标方式上出现了立式轴流泵喷冲，或对原有离心泵喷淋进行了完善升级[6]。

我们的国内洗瓶机市场发展比其欧美国家落后，而且我们国家的技术在一定程度上跟不上市场发展的需要，导致国内市场上的洗瓶机没有形成一定的强势资源，各个生产厂家技术保密，不能形成很好的信息交换和共享，导致市场上洗瓶机的发展参差不齐，功能不全面[7]。

1.2.2啤酒洗瓶机国外现状

拥有发达技术的国外企业促进了洗瓶机市场在国外的发展。新技术的发展也给洗瓶机的市场带来一股新的活力，特别是大量的企业采用新的计算机技术，二维的CAD早已在制造业普及，三维的设计也在慢慢推广。电气设计部分采用ED 等先进设计手段，引入定子调压和变频调速，PLC 参与系统控制，采用了大量高新传感元器件，实现了定位准确，操控方便，其安全可靠性也逐步提高。通过专家系统的应用，极大地推进了创新设计的进程，并且利用系统论和信息论等现代计算机应用技术研究成果，使得洗瓶机的创新设计开始向数字化化方向发展。总 结

随着毕业的到来，毕业设计也接近了尾声。经过为期十二周的奋战，我的毕业设计终于完成了。在没有做毕业设计以前觉得毕业设计只是对这几年来所学知识的单纯总结，但是通过这次做毕业设计发现自己的看法有点太片面。毕业设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。以前老是觉得自己什么东西都会，什么东西都懂，通过这次毕业设计我明白了自己原来知识还比较欠缺，自己要学习的东西还有太多。本次设计主要是针对脏啤酒瓶设计的。总得来说通过这次毕业设计我体会到了学以致用的含义并学到了更多的知识。许多能力也在这次毕业设计中得到锻炼：

1、机械类方面的设计大体都一样，在弄清楚和计算好机械零部件的情况下，设计起来会相对得心应手。这次的毕业设计，因为在设计前就进行了深入了解，在设计中自然更加容易。如零部件该由什么材料制造，在以后设计中遇到相同的条件就可以选择相同的材料。

2、这次毕业设计也进一步加深了对槽轮机构和凸轮机构的理解和运用。因为在大二时期学过有关这两个机构方面的知识，通过这次设计更加的巩固了以前的知识并发现了间歇机构在生活中的好处，比如电影放映机卷片机构就是运用槽轮机构制作而成的。但是凸轮机构却是我这次设计中的重点和难点，由于学识有限，在这方面处理的不是很好。

3、经过调查发现市场上有很多种啤酒瓶洗瓶机，但是都是连续运转的，这样一来就加剧了机器的损坏。我所设计的是一种间歇性的洗瓶机，其不连续性可以给机器一个缓冲，降低损坏程度。

4、整机结构简单，都是利用我们生活中熟悉但是可能没有留意过的一些常用结构组合而成的，比如槽轮机构和凸轮机构。这两个机构在本设计中起到了非常重要的作用。虽然设计的不完美，但却是对大学四年所学知识的融会贯通。

5、随着生活的发展，人们对食品行业的要求越来越高。啤酒也是食品行业，设计一种高效清洗瓶子的机器能快速占领市场、提高人们的期望值、获得更高的利益，为人们的健康造福。

6、这次设计也提升了对一些绘图软件如AutoCAD和SolidWorks和办公软件Word、PowerPoint的熟悉和运用。
