玉米播种机的设计
18页 9300字数+论文说明书+答辩稿+6张CAD图纸【详情如下】
任务书.doc
小论文.doc
开沟器图.DWG
排种盘图.DWG

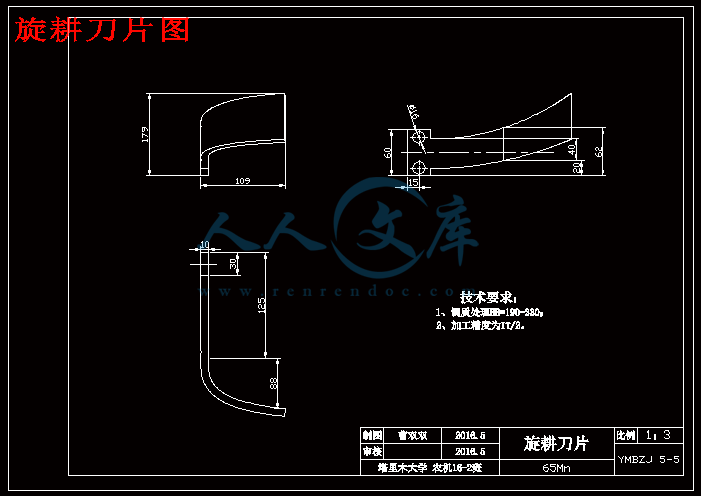

旋耕刀片图.DWG
槽轮图.DWG
玉米播种机三维图.rar
玉米播种机的设计开题PPT.ppt
玉米播种机的设计开题报告.doc
玉米播种机的设计答辩PPT.ppt
玉米播种机的设计说明书.doc
玉米播种机装配图.DWG

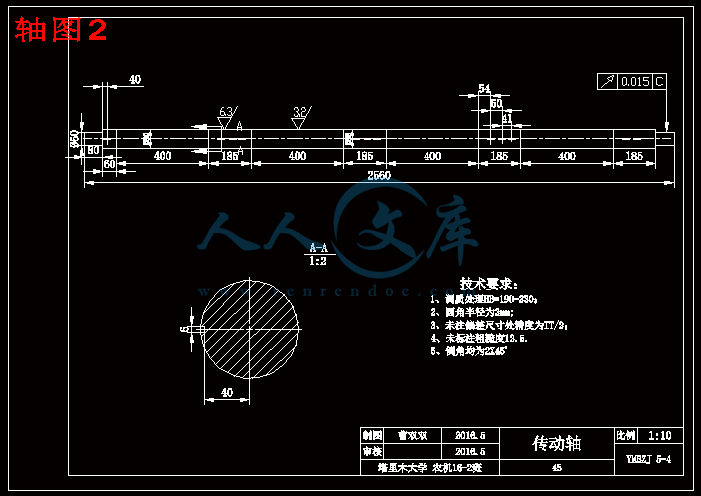

轴图2.DWG
前 言
农作技术与农机是农业生产中必不可少，又相互作用，前者是后者产生的前提并依靠后者来完成；后者为前者的实现而存在并能促进前者的发展。耕作播种一体耕作技术是农机和农业结合的改革，现在全世界使用开展示与推广。现实表明，耕作具有增加土壤肥力、保墒、增加农民收入和降低作业成本等是获得良好的成果。 现在，大力推广和使用耕作技术的核心是各种先进的播种机。 因为耕作拥有着他不可替代的作用，提出了更高的要求用以针对北方旱地的农业播种，为此，研发播种效果好、节水成果明显、灭草彻底等共同作业的农机拥有很重要的意义。
首先，比较成熟的播种机技术的发展，使得秸秆不缠绕开沟器等工作部件，杂草等对机具不拥堵，为耕作提供了较为可靠的实现保障。
其次，覆盖于地面的小麦残茬和玉米秸秆等，可以使地表土壤的有机质增多、地力加强，同时可以省时省工，有较为明显增产效果。
本文设计的玉米播种机集耕作、施肥、播种等一体化作业。其中行距可以调、株距等亦可调，对于施肥量的也是可调的，不仅能实现免耕播种一些性能，还能实现精量播种。本课题设计的主要内容是玉米播种机的设计。主要通过对原始数据的分析、方案的论证比较与选择，完成了免耕播种机的总体设计，倾斜圆盘式排种器的设计，破茬装置的设计，施肥装置的设计及整体机架的设计等内容。在此基础上对玉米播种机的结构尺寸、驱动转轴的结构尺寸等进行了详细的计算和说明，并且对轴承以及轴承盒的型号作了选择。使本方案有了初步的设计应用价值。
关键词：播种机；排种器；精量播种；玉米；耕作
目 录
1绪论 1
1.1课题研究的目的与意义 1
1.2国内外发展状况 1
1.3对课题的任务要求及目标的分析 2
1.4本课题需要重点研究的关键的问题及解决的思路 2
1.5完成本课题需要的工作条件及解决的办法 2
1.6工作条件及解决方法 3
2玉米播种机总体设计 3
2.1播种机整机设计原则 3
2.2免耕播种机总体结构 3
2.3播种机工作特点 4
3玉米播种机排种器的设计 4
3.1倾斜圆盘式排种器 4
3.2排种盘外形的确定 5
3.3排种盘直径的确定 6
3.4排种盘倾角的确定 6
3.5型孔结构及尺寸确定 6
3.6排种盘外侧边缘厚度的确定 8
3.7孔间距的确定 8
4玉米播种机破茬装置的设计 9
4.1玉米播种机破茬装置的设计运动原理 9
4.2传动装置与工作装置 9
5玉米播种机开沟器的设计 9
5.1设计原理 9
5.2设计参数 10
6排肥器的设计 10
6.1 排肥器的结构及工作原理 10
6.2排肥器主要技术参数的确定 11
7轴的校核 11
7.1按扭矩初算轴径 11
7.2轴的校核 12
总 结 13
致 谢 14
参考文献 15
1绪论
1.1课题研究的目的与意义
传统耕作虽然带来了经济效益，但对地面的保护减少了，从而使得土壤发生严重的水蚀与风蚀；耕作使得土壤破碎，良好的种床被制造了出来，与此同时土层中的微生物与蚯蚓被大范围的消灭了，从而让土壤的活性下降相当严重。耕作幅度越大，土壤的恢复功能、保护功能就丧失越多，土壤的原有特性越难保持，要恢复就越困难。这些年来，我国机械耕作已是非常普遍，作物产量上升幅度较大，但污染和环境的破坏也日益严重。因此，在有根茬的未耕地上进行播种，减少对土地的破坏，并能有效地控制风蚀和防治沙尘暴，对春季干旱，增加作物产量等有显著作用[1]。从而对播种机的设计就有了相应的要求。
本课题设计了玉米播种机的破茬装置和开沟器等零部件的设计。机器应该能够减少破坏土地,可以有效地控制风蚀防治沙尘暴，对春季干旱,增加作物产量,同时减少现场操作的各个环节，以提高玉米产量，降低了生产成本。玉米播种机是大中型机械支持农业机械、经济效率高的经济效益，适合在我国各个地区的种植情况。获得良好的农业生态效益、经济效益等[2]。
1.2国内外发展状况
耕作种植，也被称为一种保护性耕作，实现系统扩展的关键环节之一是特殊的农业机器需要可靠的质量，性能好，主要总结了四个关键机器：第一，不要太多影响种植操作，保持良好的地面覆盖稻草处理减少蒸发，减少风蚀。第二，机器工作。化肥和种子传播到秸秆覆盖，种子和肥料肥料之间的底部或侧面下方的种子，保持5厘米的距离。第三,病虫害和杂草，及时发现问题并及时处理。第四，耕作种植,继续在地上压实机操作和人力，从而赢得定期使用深松机进行深加工。根据这种情况，每隔2到3年。
中国的一个主要干旱国家，干旱、半干旱和半湿润偏面积52.5%的总土地面积的陆地面积，全国最分区，旱作农业面积。干旱农业发展存在的主要问题，水土流失和风蚀荒漠化严重，土壤贫瘠，更少的降雨和气温较低，产量低。中国北方干旱地区近年来，沙尘暴发生的频率越来越高，风力侵蚀和沙漠化很严重。为了降低成本收入，保护生态环境，和收益，并实现我国干旱区的可持续发展，我们的国家应该做实验研究的实验研究是由农业和农业。保护性耕作有许多省(自治区)在中国的推广和示范,更明显的成果，促进我国粮食生产稳定增长，提高农业效率和生产能力，促进农业发展发挥了积极作用。
自1988年以来，美国稻草残留物覆盖为主，培养分为三种模式，传统耕作，播种后地面覆盖率不到15%，主要包括深松耕作和表面耕作；免耕播种地面覆盖率约为20%，后多次主要表面耕作；保护性耕作播种地面覆盖率超过30%，免耕或后表层土壤种植前操作，依靠除草剂除草，如通常免耕播种机和免耕施肥播种机，1750年，1760年，1770年，1780年，免耕精量播种，免耕施肥播种机1820型锄铲式风钻，1890、1895型免耕播种机。
澳大利亚的干旱地区约占81%的澳洲大陆，是一个典型的农业国家。澳大利亚在全国各地建立了大量的水土保持耕作试验站，取得了良好的效果。覆盖大量的测试表明，有残留的农田土壤冲洗的程度降至1/10的裸露农田，地面覆盖是一种有效的水土保持措施之一，有效降低土层变薄的威胁。
加拿大位于北美洲，直到1950年代，也是沟犁翻耕，过度耕作土壤表面残留太少，不能有效抵抗风蚀和水蚀，导致水土流失。其保护性耕作研究，大致可以分为三个阶段：第一阶段，从1955年到1985年，主要专注于除草剂和免耕播种机的研究，第二阶段，从1985年到1995年，实验研究成功，除草剂价格大幅下降，除草更有效，更可靠的保护性耕作机的性能选择，保护性耕作得到大面积的推广应用;第三阶段，1995年到目前为止，由于食品价格下降，专注于减少这一阶段的生产成本，主要有使用多种方法除草，减少除草剂的用量，改善机器，减少运行阻力，降低机械操作的成本。
前苏联农业面积占耕地面积的46.5%，是主要的农业地区。在1950年代，前苏联奥马尔犁挖掘测试，没有墙的方法，效果并不理想，太多的杂草。之后，结合其培养方法与加拿大抗旱留茬栽培方法，形成一套节水耕作保墒，有显著的影响。
除了上述国家，用于农业耕作保护性耕作和墨西哥、以色列、印度、埃及、巴基斯坦等。
1.3对课题的任务要求及目标的分析
这个设备主要用于树叶的碎秸土地上玉米和玉米播种机设计通过选择适当的方法的碎秸破坏设备，施肥装置，开沟装置，播种装置，复制设备，包括设备，整体框架和相关的设计。
目标：机器应该能够减少破坏土地，提高产量和土壤肥力，侵蚀控制，预防和控制，有效的对春季干旱，沙尘暴，同时减少现场操作环节，提高玉米的产量，降低生产成本。玉米免耕播种机是大中型机械支持农业机械，具有良好的经济效益和农业效益。它的低成本很低。
可行性分析：主要用于玉米播种机虽然离开留茬玉米的土地，土地的伤害很小，可以控制风蚀，沙尘暴的防治，提高产量和土壤肥力，同时减少其他领域项目，降低了生产成本。重点在于打破碎秸，只要摧毁的残留物，好的设计作品，挖掘作物设备，不要延迟将土壤、种子发芽。国内相关技术成熟，能够达到设计要求，最重要的是，设计是可行的 [3]。
1.4本课题需要重点研究的关键的问题及解决的思路
需要满足减少对土地的破坏及残茬对播种和种子发芽影响等要求。播种机主要组成：机架，破茬装置，施肥装置，开沟装置，播种装置，仿形装置、覆土装置。
总 结
通过此次玉米播种机的设计，让我对玉米播种机原理有了更深的了解，实验的过程中要注意很多的问题，首先玉米播种机的总体设计，包括播种装置，复制设备，碎秸破坏设备，施肥装置，开沟装置，涉及设备合理布局等，以及各种电力传输需要注意的内容。然后,各部分设备的3D设计装配，等研究发现，旋耕灭茬设备概要文件和刀分析困难，和刀具避免困难的问题，如尚未完全解决。后续应该从分析的轮廓设计，使玉米免耕播种机的更好的性能。达能减少对土地的破坏，能有效控制风蚀的防治沙尘暴，对春季干旱，增加作物产量，同时减少现场操作的各个环节，以提高玉米产量，降低了生产成本。玉米播种机是大中型机械支持农业机械、经济效率高，适合在中国不同地区的种植情况。
我深刻的认识到，要想成为一名合格的工程设计人员只是掌握本专业的知识是远远不够的，应该具有更加渊博的知识，如应该对计算机应用，农产品的特性，农业经济的发展现状等各个方面能力进行加强。
在设计过程中遇到的问题有很多，但通过老师的耐心指导和查阅相关的手册以及书籍，都想到了很好的解决办法，设计过程基本上顺利完成了。
致 谢
毕业在即，四年的大学生活已接近尾声，经过三个多月的努力，在老师的悉心指导下，设计任务基本完成了。在三维设计期间，我要衷心的感谢我的指导老师弋晓康，从设计的选题、实施到撰写、修改和定稿，均倾注了大量的心血。导师的耐心指导和鼓励不仅使我掌握了基本的研究方法，建立了深刻的学习目标，同时让我明白很多人技能和待人。其中，导师严谨的做学术研究的态度和深厚的专业知识，良好的工作作风，和高尚的道德，生活，让生活崇高的风格，适度的人格魅力是我一生平易近人和学习模式。同时，我还要感谢大学期间给了我指导和帮助的每一位老师在学习和生活中，感谢他们辛勤播种我们的四年，他们的教诲和关怀让我收获的四年美好的生活。最后，也谢谢你和我的老朋友一起学习，他们给了我无数的鼓励和关心，也让我的大学生活充满了温暖和幸福，感谢他们的公司和帮助，让我们的未来的生活可以完整，多彩和快乐。
参考文献
[1]王萍.玉米免耕播种机发展现状与前景[J].农业科技与装备,2012,03:73-74.
[2]张军昌,闫小丽,薛少平,朱瑞祥,苏光远.秸秆粉碎覆盖玉米免耕施肥播种机设计[J].农业机械学报,2012,12:51-55.
[3]王庆杰,李洪文,徐迪娟,张喜瑞,于丽颖.新型玉米垄作免耕播种机的研究与试验[J].干旱地区农业研究,2008,06:249-252.
[4]侯海东.玉米免耕精密播种机的设计与应用推广[D].吉林农业大学,2015.
[5]冉云亮.2BMJF-4/14型小麦玉米两用免耕播种机的设计研究[D].河南农业大学,2015.
[6]赵淑红,周勇,刘宏俊,杨悦乾,曹秀振.玉米垄作深施肥免耕播种机关键部件设计与试验[J].东北农业大学学报,2015,11:102-108.
[7]白晓虎.免耕播种机关键部件及其参数化设计方法研究[D].沈阳农业大学,2012.
[8] 张庆峰.玉米精量排种器结构设计与试验研究[D].山东理工大学,2011.
[9]申屠留芳,邵鹏.旋耕灭茬机刀轴的优化设计[J].淮海工学院学报(自然科学版),2007,02:12-15.
[10]陈孟科,申屠留芳,邵鹏.正转旋耕灭茬机刀片的曲线设计[J].农机化研究,2008,02:107-109.
[11]刘海英.灭茬机和秸秆还田机的构造与原理[J].黑龙江科技信息,2013,33:241.
[12]王庆杰,姚宗路,高焕文,李洪文,王晓燕.楔刀型免耕开沟器设计与试验[J].机械工程学报,2008,09:177-182.
[13]顾耀权,贾洪雷,郭慧,赵文罡,赵新天.滑刀式开沟器设计与试验[J].农业机械学报,2013,02:38-42.
[14]郭文洋.精密播种机开沟器的设计与试验研究[J].农机化研究,2014,07:160-164.
[15]张勇智.精确农业变量施肥精度研究[D].吉林大学,2004.
[16]吕昊.外槽轮排肥器优化设计新方法研究[D].吉林大学,2014.
[17]国委文.中耕施肥机常用排肥器类型及性能研究[J].农业科技与装备,2015,02:27-29.
