基于UG发动机箱体工艺路线拟定及钻床夹具设计
41页 12000字数+论文说明书+任务书+3张CAD图纸【详情如下】

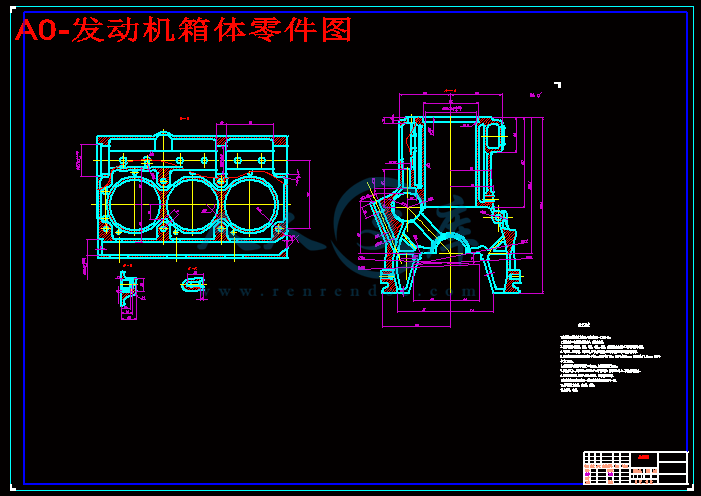

A0-发动机箱体零件图.dwg
A0-夹具装配图.dwg
A2-发动机箱体毛坯图.dwg
基于UG发动机箱体工艺路线拟定及钻床夹具设计论文.doc
摘要
论文的题目是基于UG发动机箱体工艺路线拟定及钻床类夹具设计。发动机箱体是机器的基本零件，它将机器和发动机中的轴、套、齿轮等有关零件连接成为一个整体，并使之保证正确的位置以传递转矩或改变转速来完成规定的运动。发动机箱体的加工质量直接影响机器的性能、精度和寿命。
本设计说明书是根据机械制造工艺专业教学委员会所指定的教学计划和教学大纲，结合所学专业的理论和实践知识，编写设计处一套机械加工工艺规程和工装夹具。此设计有工作量大、专业知识范围广、要求高等特点，不同于前面所做的课程设计。对于我们毕业生来讲，是对我们所学专业知识的一次重大考验，也是对我们参加工作之前的很好的历练。既提高了我们的专业要求，又培养了我们的实际设计意识
说明书对零件的功用分析、零件的加工工艺过程、夹具工艺设计作了比较系统、完整的分析和论证。对工艺规程的设计作了详细的说明，并制定了合理的加工工艺路线。对关键工序的加工余量、工序尺寸、工序公差、切削用量进行了设计分析，保证整个工艺过程的完整。最后，对夹具精度也进行了校核计算。
关键词:发动机箱体；机械加工工艺；夹具；工序；加工余量；夹具精度
Abstract
The topic of my thesis is the design of machining technics regulatious and appropriative clamp of the box body of engine .The box of engine is the basic spare of machine,it conecs the staik,set,wheel gear…etc of engine to the whole.And accurate position to transfer torque or complete preive movement.The machining quality of the box body of engine will influence the performance,precision an life of machine.
According to the plan and didactical brief made by machine manufacturing craft profession committee,this design have mainly compiled and designed teachining technics regulations and appropriative clamp using professional theory and practical knowledge.This design is not only a great chanllenge,but also a good exercise for our graduate.It has enhanced our lever of speciality,at the same time,it also has cultived our team sprint.
The design mainly introduces the spare parts craft process,tongs technological design to make comparison system,analysis and argumen integrity.Design craft regulations to make expation,and establishment reasonable of process craft route.In this design,I have analysed and calculated some key working proces,which include the remaining quantity of process,the measure of working procedure procedure the tolerance of working procedure techics cards.Whatmore in the end ,I have designed a appropriative clamp and proof-tested its precision to ensure the quality of workpiece.
Keyword:machining quality,the techics of machining,clamp,working procedure, precision
目 录
第一章 绪论 .... 1
1.1 现状及发展 1
1.2 主要内容 2
1.3 目的及意义 2
第二章 传动箱体工艺规程设计 3
2.1 生产类型的确定 3
2.2 零件的工艺性分析 3
2.2.1箱体的结构和功能分析 3
2.2.2 箱体零件的技术分析 4
2.2.3 零件图的工艺分析 5
2.3 毛坯的选择 6
2.3.1 毛坯材料的选择 6
2.3.2 确定毛坯种类 9
2.3.3 毛坯的工艺分析及要求 10
2.4 工艺路线设计 13
2.4.1 基准的选择 13
2.4.2 加工方法的选择 15
2.4.3 箱体材料与热处理 17
2.4.4 阶段的划分 17
2.4.5 工序的集中与分散 18
2.4.6 工序顺序的安排 18
2.5 加工设备及工艺装备的选择 20
2.6 加工工序设计 21
第三章 钻床专用夹具设计 30
3.1 问题的提出 30
3.2 钻床夹具的特点 30
3.3 夹具设计内容 31
3.3.1 定位基准的选择 31
3.3.2 工件的夹紧及夹紧装置 31
3.4 夹具精度分析 35
第四章 三维实体建模过程 38
第五章 技术性、经济性分析 48
结论 49
参考文献 50
致谢 51
第一章 绪论
1.1现状及发展
该论文是设计发动机箱体的机械加工工艺路线拟定和钻床夹具设计。
发动机，又称为引擎，是一种能够把一种的能转化为另一种更有用的能的机器，通常是把化学能转化为机械能。发动机约占整车质量的15%，气缸体是发动机里最重要的零件，水冷发动机的气缸体和上曲轴箱常驻成一体，称为气缸体--曲轴箱，也可称为气缸体。气缸体一般用灰铸铁铸成，气缸体上不的圆柱形空腔称为气缸，下半部为支撑曲轴的曲轴箱，其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
单元和制造系统包括：制造单元和制造系统的自动化、自动生产线和柔性制造系统等方面。先进制造模式包括：计算机集成制造、并行工程、精良生产、敏捷制造和虚拟制造、企业集群制造、绿色制造和智能制造等方面。
当科学家发现激光、超声波可以用来加工时，出现了激光打孔、激光焊接、激光干涉测量、超声波探伤等方法、相应发展了一批加工设备，从而与其他非切削加工手段在一起。这些发展主要可分为工艺理论、加工方法、制造模式、制造技术和系统等几个方面。
1.2主要内容
本次论文的主要内容有：
1、确定生产类型，对零件进行工艺分析。
2、选择毛坯种类及制造方法，绘制零件-毛坯综合图。
3、拟定零件的机械加工工艺规程，选择各工序的加工设备和工艺装备，确定各工序切削用量和工序尺寸，计算某一代表工序的工时定额
4、填写工艺文件：工艺过程卡片（或工艺卡片）、工序卡片（可视工作量大小只填写部分主要工序的工序卡片）。
5、设计指定工序的专用夹具，绘制装配总图和主要零件图。
6、撰写毕业设计说明书。
1.3目的及意义
合理的过程和操作方法等的工艺文件，其中包括在实施过程中所会遇到的各种工艺问题的解决办法和过程，从机械加工工艺规程可以看出一个工艺的水平。生产人员需要按照机械加工工艺规程来生产。
机械加工工艺规程在生产中是不可或缺的，因为在产品准备生产前，要根据机械加工工艺规程来做一些准备工作。例如技术准备工作:新产品在加工工艺过程中的主要工序的研究分析。还有成产准备如：准备生产所需要的工具刀、量具等（可以通过购买，也可以通过自己生产），准备生产所需要的原材料，生产设备进行检查，将旧的设备进行与生产相适应的改造或者购买生产做需要的新设备。所有的准备工作都要根据机械加工工艺规程来进行准备。
新建或扩建车间（或工段），其原始依据也是机械加工工艺规程。根据加工工艺规程确定机床的种类和数量，确定机床的布置和动力配置，确定生产面积的大小和工人的数量等。
这些工作都必须根据机械加工工艺规定来展开。机械加工工艺规程是生产计划、调度，工人的操作、质量检查等。
第五章技术性、经济性分析
单位产品所需劳动量 (工时及台时)、单位工人年产量 (台数、重量、产值或利润)、单位设备的年产量、单位生产面积的年产量等。在车间设计方案完成后，总是要将上述指标与国内外同类产品的加工车间的同类指标进行比较，以衡量其设计水平。准备生产所需要的工具刀、量具等（可以通过购买，也可以通过自己生产），准备生产所需要的原材料，生产设备进行检查，将旧的设备进行与生产相适应的改造或者购买生产做需要的新设备。所有的准备工作都要根据机械加工工艺规程来进行准备。由于这种铸铁中的石墨呈球状，所以大大减轻了石墨对基体的分割作用和尖口作用。特种铸造是指与普通砂型铸造有区别的一些铸造方法。如压力铸造、熔模铸造、金属型铸造、低压铸造、磁型铸造等等，每种特种铸造方法均有其优越之处和应用场合。
它要求设计者必须具备丰富的生产实践经验和广博的机械制造工艺基础理论知识。经过审批确定下来的机械加工工艺规程。选择定位基准，拟定工艺路线，选择机床及夹具、刀具、量具；确定各加工表面的工序余量、工序尺寸；确定切削用量；确定时间定额；专用夹具设计等。
结论
辛苦而又充实的三个月到此就算结束了，同时也宣告了我们的毕业的设计结束。当我即将完成老师所下达的任务时，心里终于一丝丝轻松，就如同暖暖夏日吹过的一丝凉风...
毕业设计时我们专业课程知识的具体应用，这是迈向社会、从事职业工作前一个必不可少的过程。所谓的“千里之行始于足下”，通过这次课程设计，使我更加深刻的理解了这句话的含义，同时我还明白“行百里者半九十”，需要做的事情还很多，还有许多小地方需要去整理。说实话，毕业设计紧张的时候的确有点累，但是通过这几个月的实践训练，我明白了许多，仔细回味这些日子以来的点点滴滴，一种少有的成功的喜悦，就如同在比扫者中胜了对手一样，虽然是小小的喜悦，却让我倦意顿消。
参考文献
[1]马正元．机械制造工艺设计指导[M]．沈阳:东北大学出版社,1995：4-186．
[2]李明望．机床夹具设计实例教程[M]．北京:化学工业出版社,2009
[3]王先逵．机械制造工艺学（第二版）[M]．北京:机械工业出版社2006．
[4]浦林祥．金属切削机床夹具设计手册[M]．北京:机械工业出版社,1995．
[5]王伯平．互换性与测量技术基础[M]．北京:机械工业出版社,2004．
[6]朱淑萍．机械加工工艺及装备（第二版）[M]．北京:机械工业出版社2007．
[7]王绍俊．机械制造工艺设计手册[M]．哈尔滨:哈尔滨工业大学出版社,1987．
[8]王凡．实用机械制造工艺设计手册[M]．北京:机械工业出版社,2008．
[9]成大先．机械设计手册（第五版）[M]．北京:化学工业出版社,2008．
[10]孟少农．机械加工工艺手册[M]．北京:机械工业出版社,1992．
[11]杨生辉,舒华,王克才,汽车电器与电子技术,国防工业出版社,2004报,1997,2(4),92-96.
[12]刘存友,邢茜;电子技术在发动机上应用[j];成都航空职业学院报;2005年01期.
[13]张西振 汽车发动机机电控[M].北京:机械工业出版社 2004.2.
[14]刘铮,王建昕.汽车发动机原理教程[M].北京:清华大学出版社,2001.
[15]倪计民.汽车内燃机原理[M].伤害:同济大学出版社,1996.
[16]原霞,张翠乎,发动机怠速稳定性控制方法的分析研究,太原理工大学学报,2003,2,181,183.
[17]邹华,电控汽油机控制策略分析与研究,武汉理工大学硕士学位论文,2005.
[18]Zhu Y,Zhang S and Rong Y .Experimental Study on Fixturing Stiffness of T-Slot based Modular Fixture.Transaction of NAMRI/SME.VOLUMN XXI,1993.
[19].M ing X.G.,Mak.K.L.Intelligent approachce to tolerance allocation and manufacturing operations selection in process planning.Journal of Materials Processing Technology Volume,November2,2001,pp.75-83.
[20]Spina P R, Torella G. The use of Expert Systems for Gas Turbine Diagnostics and Maintence. Proceeding of ASME Turbo 2002,Amsterdam,2002.
[21]朱军 电子控制发动机电路波形分析[M].北京:机械工业出版社 2003.1.
[22]樊林,裴普成,杨武,电控汽油机怠速控制方式,汽车工程,2003,6,290.5.
致谢
在本次设计过程中，由于自身存在的不足，因而有许多知识不太清楚，由于同学的热情帮助，让我学会了许多以前自己不曾掌握的知识，对我的设计课题进度的推进影响很大，感谢同学们给我的帮助。
本论文是在老师的殷切指导下，能够顺利的完成此次毕业设计，老师的帮助尤为重要。老师拥有着丰富的经验、渊博的知识，他的敦敦教导使我的认识得到了很大的提高，在毕业设计过程中受益匪浅，再次表示最诚挚的感谢！
