全自动盘料弯管机弯曲装置设计
33页 10000字数+论文说明书+3张CAD图纸【详情如下】
全自动盘料弯管机弯曲装置装配图.dwg
全自动盘料弯管机弯曲装置设计论文.doc

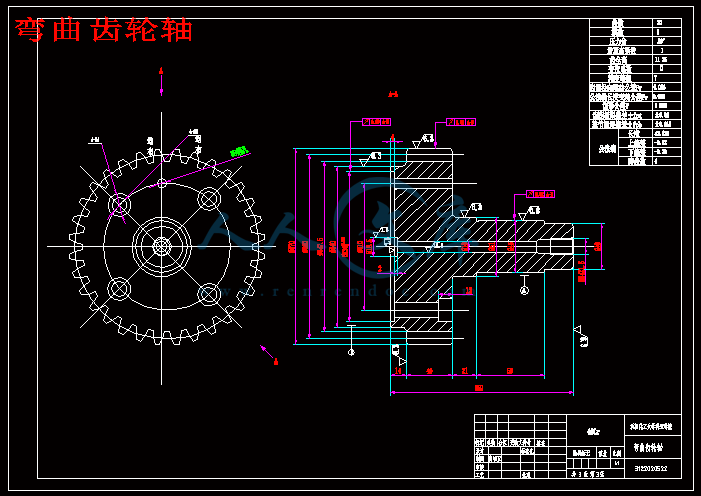

弯曲齿轮轴.dwg
翻转托架.dwg
摘要
全自动盘料弯管机弯曲装置是弯管机不可缺少的一部分，由弯曲模、夹紧模、托架、夹紧油缸、弯曲油缸、托架油缸、弯曲齿条、轴承座、弯曲齿轮等构成。铜管经过导向套筒从弯曲模和夹紧模之间穿入全自动弯管机主机的芯轴杆上，然后夹紧模将铜管夹紧在两模之间,同时托架上升托住铜管,弯曲装置向前翻转作180°弯曲，将铜管弯制成U型管。
空调核心的制冷部件是冷凝管。制冷装置的重要原材料就是冷凝管，是制冷剂的运输通道。就现在看来冷凝管主要由弯管机生产。
本设计对弯管机盘管弯曲装置进行了总体结构、弯曲模、夹紧模的设计；对齿轮齿条进行了计算与校核；对轴承进行了选择与校核；对轴进行了设计与校核。并选取了动力系统,论述了弯管机弯曲装置的调整、故障及其处理方法。
关键词： 弯曲齿轮; 弯曲齿条; 弯曲模; 轴承; 油缸
Abstract
Automatic plate material bending machine bending machine bending device is an indispensable part of the bending mold, mold clamping, brackets, clamping cylinder, curved cylinder, cylinder bracket, curved rack, bearing, bending and other gear constitute. Brass through the guide sleeve from between the bending die and the clamping die penetration of automatic bending machine host mandrel rod and the brass mold clamping clamped between the two dies, while boosting the bracket rises brass, bending means flips forward for 180 ° bend, bend copper tube into the U-tube.
Central air conditioning condenser cooling components is. Refrigerating apparatus is an important raw material condenser, refrigerant transport corridors. It now appears that the main condenser manufactured by bender.
The design of the coil bender bending means for the overall structure, the bending mold clamping mold design; gear rack calculated and checked; the bearings selection and verification; the shaft is designed and checked. And select the power system, it discusses the adjustments and fault processing method bender bending means.
Keywords: bending gear; curved rack; flexural modulus; bearings; cylinder
目 录
引 言 1
第一章 弯管机概述 4
1.1 弯管机的发展概况 4
1.2 弯管机研究的意义和价值 5
1.3 弯管机的构成及工作原理 5
1.3.1 弯管机的构成 5
1.3.2 弯管机的工作原理 5
第二章 全自动盘料弯管机弯曲装置概述 6
2.1 全自动盘料弯管机弯曲装置的组成及工作原理 6
2.2 全自动盘料弯管机弯曲装置的规格 6
第三章 全自动盘料弯管机弯曲装置的结构设计 7
3.1 全自动盘料弯管机弯曲装置总体的结构设计 7
3.2 弯曲模和夹紧模的设计 8
3.2.1 回弹角的计算 8
3.2.2 影响回弹的因素 8
3.2.3 弯曲模和夹紧模工作原理 9
3.3 齿轮齿条的设计 10
3.3.1 齿轮传动的优点 10
3.3.2 齿轮的几何尺寸计算 10
3.3.3 齿轮的接触疲劳强度校核 11
3.3.4 齿轮的弯曲疲劳强度校核 12
3.4 轴承的选择与校核 13
3.4.1 轴承的选择 13
3.4.2 所选系列轴承的性能特点 14
3.4.3 轴承的寿命校核 14
3.4.4 轴承的静强度校核 14
3.4.5 轴承的极限转速校核 15
3.5 轴的设计 15
3.5.1 轴的直径计算 15
3.5.2 轴的校核 15
第四章 全自动盘料弯管机弯曲装置的结构设计 18
4.1 全自动盘料弯管机弯曲装置油缸的选择 18
4.2 全自动盘料弯管机弯曲装置液压泵的选择 18
4.2.1 液压泵的选择 18
4.2.2 V型柱塞泵的参数 20
4.2.3 V型柱塞泵的特性 20
第五章 全自动盘料弯弯曲装置的调整管机 21
5.1 弯曲角度的调整 21
5.2 托架高度的调整 22
5.3 压力调整 22
5.4 速度调整 22
第六章 可能出现的故障及原因 23
6.1 不夹紧的原因 23
6.2 不弯管的原因 23
6.3 弯曲形状差的原因 24
结 论 25
参考文献 26
致 谢 27
引言
伴随我国加快经济体制改革和顺利加入WTO，中央空调行业毫无悬念同其他行业都面临有史以来的巨大挑战和机遇。一方面，正因为成熟的技术和各方面都较规范的管理，中央空调行业很早就打入市场与国际同行业品牌进行竞争，也正是在适者生存强大压力的冲击和激励下，国内中央空调生产企业逐渐积累经验在参加国际竞争中，为了实现国际资源优化配置，将打造出更多优秀的民族品牌，并逐步推向国际市场，这样才能主导激烈的市场竞争；同时，中国是一个巨大的市场潜力股。国际资金、技术和人才等关键生产要素毕竟跃跃欲试的进入，从而加快整个中央空调行业的发展步伐。二方面，随着日渐白热化的市场竞争，随着消费者需求的提高，多样化、个性化和环保化逐步成为发展主题，将促使生产企业及时供应市场需求，转变观念、调整思维，重新定位，主动提出新的战略方案。因此，在“新市场”的大好前景下，怎么样调整空调产业结构和企业经营理念，高新技术和创新产品，最大限度地满足多变的市场需求将成为制约和推进整个中央空调行业突飞猛进发展的主导因素。我们可以肯定的说，在未来5-10年，我国中央空调行业无论在技术、产品、市场需求、企业经营机制以及行业产业结构等方面都将有一个飞跃。
家用中央空调作为家用空调和中央空调两种行业间的结晶，有着强大的生命力，被行业内人士普遍看好。
家用中央空调应用于80-800 的住宅，而今我国房产业的发展方向为100 以上的住宅，在新楼盘建设中比例越来越大。中央空调有了巨大的发展空间。
随着理化等学科的技术引进和技术创新，也促使制冷技术也将获得发展。压机效率将得到改善，从而增加系统的能效比。变频技术的广泛应用，高效的直流变频压缩机结合先进的控制技术，空调启动时的电流冲击得到了改善；软件的最新设计，总体内部全自动化半自动化的精确控制，使系统中压缩机、换热器以及电子控制元器件等都有个一合理安全的运作空间，产品节能也就显得更为重要。模糊控制FLC(FMzzy Logic Control)技术在中央空调中更是广泛的运用。控制目标方面也变动。蜗牛式温度控制发展到以PMV(Predicted Mean Vote)作为基准控制，在控制策略方面，从简单查询表方法模糊控制发展到与其他人工智能领域相结合的智能模糊控制。耐腐蚀、耐高温、传热效率高、传热面积大、加工工艺性好的高效亲水铝箔与高效传热铜管及材料的研究与运用也将对中央空调产品的使用性能产生较大的推进作用。
现代的人，生活水平和生活质量的提高必定使人们对健康保护的意识大大增强，健康环保务必会是中央空调技术革新的关键，而这直接体现在末端设备的更新换代中。多层过滤、负离子发生技术、低碳技术、触媒技术、低温技术以及变频技术的运用使人们希望的舒适性和健康性都得到增强的新一代产品成为可能。目前我国空调系统末端装置普遍选用的风机盘管及其粗略的控制模式也将被VAV（Variable Air Volume）系统所代替。VAV系统实现工商业建筑所需的更宁静、更准确以及温度控制功能的更多新风； VAV系统还能打造出智能建筑所必备的能源监察、管理和节能，它本身的结构也可避免人们所担心的漏水和水管维护的烦恼，实现了人们全方面、多要求的健康绿色需求。
结 论
弯管机盘管弯曲装置是通过弯曲油缸将动力传到两翼的齿条上，齿条再将动力传到弯曲模具同轴的弯曲齿轮上，将直线运动转换成模具的旋转运动弯曲铜管的。
铜管经过导向套筒从弯曲模和夹紧模之间穿入弯管机主机的芯轴杆上，然后夹紧模将铜管夹紧在两模之间，同时托架上升托住铜管，弯曲装置向前翻转180度，将铜管弯制成U形管。为防止铜管弯曲部的变形，有万向活动芯轴在铜管内，在弯曲的同时向弯曲处自动喷油润滑。
本设计弯管机盘管弯曲装置的特点：
⑴ 一次性对四根盘管进行弯曲。效率高。
⑵ 一个人即可进行弯管机盘管弯曲装置的工作。
⑶ 可以进行弯曲角度、托架高度、压力和速度的调整。
⑷ 弯管机盘管弯曲装置占地空间大，不方便移动和运输。
参考文献
[1] 周平义.我国中央空调未来行业5-10年的发展趋势[J].制冷与空调,2001,1(18)7-9.
[2] 赵先美.新型家用中央空调原理与技术[M].北京:机械工业出版社,2006.10.
[3] 纪志坚.户式中央空调的发展与前景[J].低温与特气,2001,19（2）:10-12.
[4] 朱勇.中央空调[M].北京:人民邮电出版社,2003.
[5] 马宗理.空调制冷铜管使用中的若干问题[J].制冷与空调,2003.
[6] 杨关全.模具设计与制造基础[M].北京:北京师范大学出版,2005.6.
[7] 陈剑鹤.模具设计基础[M].北京:机械工业出版社,2003.2.
[8] 朱孝录.齿轮传动设计手册[M].北京:化学工业出版社,2004.7.
[9] 吴克坚.机械设计[M].北京:高等教育出版社,2003.
[10] 吴宗泽.机械设计[M].北京:高等教育出版社,2001.7.
[11] 郭炎强.新型冷凝管自动弯管机[J].新技术新工艺,2003.4:27-28.
[12] 许福玲.液压与气压传动[M].武汉:华中科技大学,2007.1.
[13] 李允文. 工业机械设计手册。北京：机械工业出版业，1994,8.
[14] Modular Robot for Flexible Assembly。Pritschow.G.Wurst K.H
[15] Industrial Robots For Manipulation with Parallel Kinematic Machines Zdenek Kolibal
致 谢
本次设计历经3个月时间，在不断的学习改进和修正中完成，本设计仍就有一些不足之处，但是依然很欣慰能在设计过程中将自己所学的机械专业知识的理论与实际设计运用紧密结合起来，深化了理论知识，增长了见识。同时为以后工作提供了宝贵经验和基础，提高了自己独立设计能力和计算机绘图能力。总之通过本次设计使我对机械设计的知识有了进一步了解，使我更有信心迎接未来工作中的问题和困难，我将牢记这段繁忙而精彩的毕业设计的充实的生活。
在这次设计中，我要特别感谢老师对我的细心指导，在我设计中遇到困难的时候，正是老师给我指点迷津，让我从混乱的思维中跳跃出来，走上了正确的轨道，使我在设计中少走了不少弯路。老师教给我不仅仅是专业知识，更教给了我做人做事的道理。无论对待任何事情，都要严谨、认真，决不轻言放弃。这使我的意志更加坚强，做任何困难事情都有了足够的信心。最后，祝老师身体健康、万事如意。谢谢
