水果套袋机设计
34页 16000字数+论文说明书+任务书+外文翻译+17张CAD图纸【详情如下】
任务书.doc
压板 A3.dwg

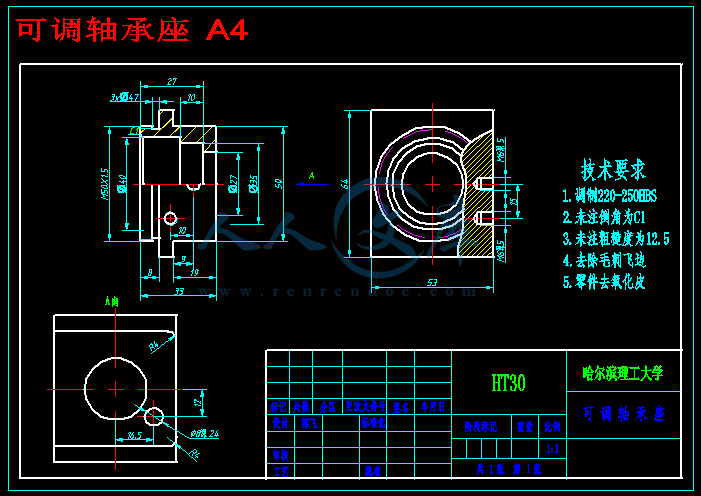

可调轴承座 A4.dwg
垫块 A4.dwg
垫板 A4.dwg
外文翻译--包装机械的发展.doc
引导辊 A3.dwg

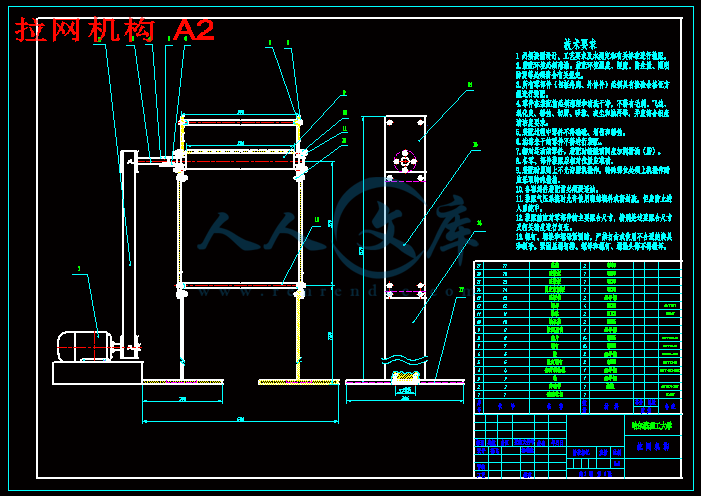

拉网机构 A2.dwg
横封加热器 A4.dwg
横封机构 A1.dwg
横封滚 A4.dwg
水果套袋机装配图 A0.dwg
水果套袋机设计开题报告.doc
水果套袋机设计论文.doc
电热器锁母 A4.dwg

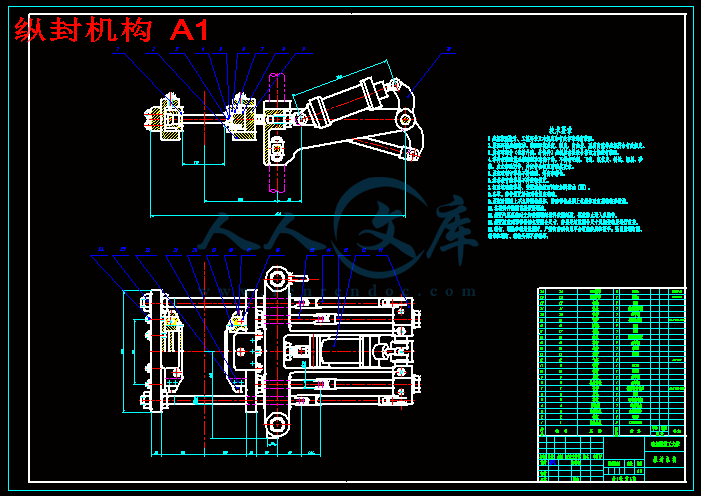

纵封机构 A1.dwg
衬板 A4.dwg
轴 A3.dwg
退卷机构 A2.dwg
铜块 A4.dwg
阻热板 A4.dwg
水果套袋机的设计
摘 要
随着社会的不断发展和进步，消费者对于水果的需求量日益增加，并且中国还是水果种植和出产大国，水果贸易十分发达，目前的水果套袋包装工业则远远达不到要求，每年都会有一笔不小的经济损失是出自水果损伤方面的，而水果损伤的原因主要在于水果在运输过程中会受到多种因素的影响而受到的破坏，大大的增加了供货商的经济损失。为了减少水果贸易的损失需要有一种能给水果表面进行套袋包装的水果套袋设备。
本次主要对水果套袋机的总体布局和包装工艺进行了分析，对水果套袋机的工作过程进行了规划，并在此基础上对水果套袋机的工作装置和传动装置进行了详细设计，然后对水果套袋机的电动机和主要零部件的性能参数进行计算和整理，最后对水果套袋机中的转轴、运输带、支架以及间歇机构进行了设计。
水果套袋机不仅是在一定程度上解决了水果从采摘到最终流通到市场的过程中的水果受损问题，而且真正意义上实现了水果套袋包装工业的自动化。尽管水果套袋机的市场前景十分光明，但中国的水果套袋机种类比较少，功能上也有所欠缺，缺乏高精度高性能的优质产品。所以，还需要进行不断的改进和创新，使得水果套袋机可以为中国水果套袋包装工业创造更多的效益。
关键词 水果套袋机；转轴；间歇机构
Fruit bagging machine design
Abstract
Along with the continuous development and progress of society, consumer demand for fruit growing, and China or fruit growers and producers, fruit trade is highly developed, the fruit bag packaging industry is far not up to the requirements every year a sum of no small economic loss is from fruit injury, and fruit damage reason mainly lies in fruit in the transport process will be subject to the influence of many factors have been destroyed, greatly increase the supplier's economic losses. In order to reduce the loss of fruit trade, it is needed to have a fruit bagging device that can be carried out on the surface of the fruit.
The mainly on fruit bagging machine overall layout and packaging technology are analyzed, to planning of fruit bagging machine working process, and on the basis of fruit bagging machine work device and a driving device were detailed design, then the performance parameters of fruit bagging machine motor and main components of the calculation and arrangement, the fruit bagging machine shaft, transportation belt and a bracket and intermittent mechanism is designed.
Fruit bagging machine is not only to a certain extent, to a certain extent, to solve the problem of fruit damage from picking to the final flow to the market, but also to achieve the true sense of fruit bagging packaging industry automation. Although the fruit bagging machine market prospects are very bright, but China's fruit bagging machine types are relatively small, also has a lack of functionality, the lack of high precision and high performance quality products. Therefore, the need for continuous improvement and innovation, so that fruit bagging machine can be used to create more benefits for China's fruit bag packaging industry.
Key words Fruit bagging machine; shaft ; Intermittent mechanism
目 录
摘要 I
Abstract II
第1章 绪论 1
1.1 本设计研究的目的及意义 1
1.2 国内外同类研究及设计的现况 1
1.3 本设计的主要研究思路 2
1.4 本章小结 3
第2章 整体方案设计 4
2.1 总体工艺分析 4
2.2 总体布局分析 4
2.3 工作过程分析 5
2.4 本章小结 7
第3章 水果套袋机工作装置的设计 8
3.1 封口装置设计 8
3.2 退网装置的设计 11
3.3 引导装置设置 11
3.4 拉网装置的设置 12
3.5 本章小结 13
第4章 水果套袋机传动装置的设计 14
4.1 电动机的选择 14
4.2 传动比分配 16
4.3 支架的设计 18
4.4 运输带的设计 19
4.5 转轴的设计 23
4.6 间歇机构的设计 25
4.7 本章小结 26
结论 27
致谢 28
参考文献 29
第1章 绪论
1.1 本设计研究的目的及意义
水果套袋是水果在市场中是不可或缺的一个方面，水果套袋的好处主要有三个：优点一是可以起到保障水果品质，防止水果在途中造成不必要的损失，从而可以有效的降低破坏水果质量的程度；优点二是可以使得水果的样貌上看上去更加漂亮；优点三是运送途径多样[1]。
水果从摘取到最后流通于市场的过程当中会因为各种原因导致水果的品质降低，这样就会给供货商和销售商造成了不小的损失，究其原因不外乎水果运输过程中受到的损害。为了使水果在摘取下来以后，避免在交通运输和正常的存放中受到不同角度的碰撞，从而对水果造成更多的伤害，这就需要一种可以保护水果的产品出现，水果套袋机便应运而生。给水果进行一次套袋的包装就可以起到显著的效果，让水果受到更少的损伤。
目前而言，我国进行水果套袋包装还停留在人工手动操作的阶段，这样套袋的效率十分低下而且还耗费大量的劳动力，并且还提高了供应商的经济投入[2]。所以，水果套袋机的设计是极其符合现状的，而且水果套袋机的市场前景也是十分广阔的。水果套袋机的优点在于它是机器自动进行套袋包装，大大减少了劳动力，降低了成本，也提高了水果在市场上的最终品质。水果套袋机设计中的机器操作简单，容易上手，并且安全性能高没有任何安全隐患。
水果套袋机一旦在市场流通起来便会引起新的潮流。据统计表明，中国沿海地区和内陆地区的水果贸易非常发达，使得许多农民将水果种植业大力发展起来。最近的几年里，中国的水果市场非常发达，这也必将导致水果种植业的飞速发展。时下，中国内陆地区的水果种植和出产量都是世界第一的，各种水果的贸易数量早就突破了6000万吨，大约占到了世界的15%的比重。在我国消费者对水果的需求量巨大，目前的水果套袋包装工业则远远达不到要求。每年都会有一笔不小的经济损失是出自水果损伤方面的，消费者梦想能有一种机器来处理目前的这个现状。水果套袋机不仅能够提高水果套袋包装的效率，降低劳动力的投入，而且水果套袋机必将有光明的市场前景，并且水果套袋机还能满足中国水果包装工业的严格要求，可以为我国的水果套袋工业创造不可估量的效益[3]。
1.2 国内外同类研究及设计的现况
目前，中国的水果套袋机是最近几年设计出来的，并且它的种类也比较少，功能上也有所欠缺，缺少高精度高性能的优质产品，并且现在设计出的水果套袋机安全性上也有一定的缺陷，一些主要零件的质量太差，用不了多长时间就不能继续使用，这也间接的决定了水果套袋机的性能。尽管水果套袋机的市场前景特别光明，而且我国也是水果生产和贸易大国；然而，我国水果套袋机根本程度上还停留在中国制造的阶段，设计和创新的部分太差[4]。
现在而言，在发达国家中，水果套袋可以进行包装的种类超过了600种，发达国家的水果套袋机在生产效率和安全性能上都比中国高出一大截。现在，韩国水果套袋机的更替和生产规模都是很先进的，在水果套袋工艺和生产线的加工方面都占有绝对优势；在欧洲国家当中，英国的水果套袋包装工业就非常发达。在2008年的时候，英国的水果套袋水平就已经达到了世界领先水平的，其中水果套袋机的种类选择上更是无人能及 [5]。
随着社会的不断发展和进步，水果套袋技术则面临着更大更严厉的挑战，在水果流通的过程中水果套袋机有着不可或缺的意义。目前，在竞争压力面前，水果套袋机的自动化、安全性、智能型将成为这个新兴行业的首选。在水果套袋包装过程中，几乎全部实现了自动化，而且其中是应用的高性能机械控制系统以及人工智能技术，提高了生产效率，节约了成本。在高级的水果套袋机当中，较大程度运行了可以实现多种水果套袋运动的高级控制云端科技。由人工智能技术进行对机器杆的操控，计算机智能系统会将运动信息反馈回来，这样整理起来非常方便快捷，这样就大大提高了水果的质量[6]。在可见的经济市场下，水果套袋机的市场前景是一片光明。
目前而言，我国的水果套袋机使用的材料都是催化棚已铣膜进行操作的，这种材料的作用是可以很大程度上减少水分的散失，从而提高了水果的品质，但是却无法完全让水果不受到机械损伤的效果。而目前可以预防机械损伤的催动融状包装袋现在只能由人工自行套袋包装，这方面还亟待解决，只有解决了这个问题，才能真正意义上实现了水果套袋机的自动化。
1.3 本设计的主要研究思路
1.研究设计一台水果套袋机。该设备是一台对水果进行包装套袋的水果套袋机，安全可靠，方便快捷，准确智能，节越成本是水果套袋机的全部优点。进行水果套袋机的布局分析以及工作主要零部件的设计，画出总装配图和布局结构示意图；论文的整合修正，设计思路明确，设计目的和设计的安全性、目的性、合理性。
2.本次毕业设计既要符合设计要求，又要符合实际需要，故需要对水果套袋机的机构组成、性能机制都作出精确的判断，使得水果套袋机能降结论
本次设计在设计的过程中对水果套袋机的设计简单的进行了思考和总结，总结了水果套袋机这个设计的不足之处，在以后的设计当中进行相应的改良和创新。总结如下：
1. 本次毕业设计最终的目的是设计一台能对水果进行套袋包装使水果美观且减少水果损害的水果套袋机。通过一系列的资料参考和信息处理，该水果套袋机从一定程度上来讲已经完成了最初的要求。这里只需要工作人员进行少量的操作就能够完全实现水果套袋机的自动化，节约了大量时间和成本。
2. 该水果套袋机仍然需要人工来进行一部分的运作，所以该水果套袋机的缺点也很明显，并不能完全的实现自动化；该水果套袋机在正常情况下使用寿命是很长的，如果在高温高压情况下可能有所减短。
3. 该水果套袋机的工作效率比现在市场上流行的水果套袋机的工作效率要高出很多，并且在工作过程中减少了大量的劳动力投入和资金投入，因为在电动机选择上选择的电动机能减少很多能耗，所以本次设计的水果套袋机比较令人满意。
4. 该水果套袋机所要求的工作环境温度条件比较苛刻的，但在常温下的工作能力是非常不错的，空气中应该保持较高的湿度，因为在干燥情况下会造成水果套袋机机体因长时间工作而产生高热量会发生危险。所以也禁止在有危险的环境中进行人工操作。
5. 该水果套袋机的机构设计的比较简单合理，这样设计的水果套袋机大部分工厂也能够接受。该水果套袋机本身的结构并不复杂，安装在里面的各种小零件在安装和拆卸方面也是容易上手的，最关键的一点是在保证价格低廉的情况下保证了零件的质量。
6. 在本次设计过程中，设计要求的水果皆类似于圆形的水果，选取市场上普遍尺寸的水果来进行数据整理和计算的。而还有一些水果体积太大或者太小无法应用于本次设计，原因就是一些特殊化的情况无法作为标准的依据。
致谢
本次毕业设计是在张中然老师的悉心指导下完成的，时光荏苒，岁月如梭，转眼之间大学生活已然接近尾声，对于老师对我学习上的帮助和对我生活上无微不至的照顾我表示由衷的感谢。老师以身作则，以其严谨的治学态度、渊博的学识、高尚的品格和高度的责任感使我在自己的学术研究上感受良多，受益匪浅，为我即将离开校园走上社会奠定基础。老师不仅仅是我学习上的老师，更是我人生路上的指路人，再次谢谢老师栽培。
参考文献
[1] 孙智慧. 包装机械[M]. 北京：中国轻工业出版社，2010，13—57
[2] 中国出口商品包装研究所. 外国包装机械[M]. 北京中国财经出版
社，1980，1—5
[3] 马刚. 可调式水果包装机[Z]. 中国专利，021096683X，2002-05-16
[4] 雷伏元. 自动包装及设计原理[M]．天津：天津科学技术出版社，
1986，12—112
[5] 高德. 包装机械设计[M]. 北京：化学工业出版社，2005，5—236
[6] 张富洲. 机械零件设计指导书[M]. 陕西：西北工业大学出版社，
2002，3—200
[7] 黄颖. 包装机械结构与设计[M]. 北京：中国轻工业出版社，2007，
25—302
[8] 吴宗泽. 机械设计实用手册[K]. 北京：化学工业出版社，2005，
121—1413
[9] 邵历平，王利民，周桦，等. 果品包装与运输[J]. 农业知识，
1998，48（11）：3—6
[10] 赵宁，赵平贵. 柑桔自动包装机的研究与设计[J]. 湖南农机，
2009，36（6）：3—7
[11] 聂立新. 机械设计制造及其自动化专业改革探讨[J]. 高教论坛，
2007(4) 5：6—15
[12] 张聪. 自动化食品包装机[M]. 广州：广东科技出版社，2003
37—43
[13] Creveling C ，Heinrich Schmid. Tolerance Design：A Handbook for
Developing Oprimal Specification[M]．New Jersey：AddisonWesley，1997，2—32
[14] Gao J S，Chase K W，Magleby S P. Generalized 3D tolerance
Analysis of mechanical assemblies with small kinematic adjustments[M]. 1IE Transactions，1998，30（1）：54—87
[15] Zhang C，Wang H．Robust design of assembly and machining
tolerance Allocations[M]. lIE Transactions，1998，30（1）：39—87
[16] 赵治华. 包装机械设计 [M]. 上海：上海科学技术出版社，
1988，29—93
[17] Glenn Davis. Introduction to Packaging Machinery[M].Analysis and
USA:Packaging Machinery Manufacturers Institute (PMMI)，1997，79—447
[18] 宋尔涛. 包装自动控制过程自动化[M]. 北京：印刷工业出版社，
1999，78—426
[19] 马喜川，孙风兰. 包装机械概论[M]. 北京：印刷工业出版社，
1998，75—438
[20] 彭国璋，赵延伟. 包装技术与设备[M]. 长沙：湖南大学出版社，
1989，89—303
[21] 楼任冬. 包装机械结构参考图册[M]. 上海：上海科学技术出社，
1981，52—157
