推动架零件加工工艺规程底孔夹具设计

34页 10000字数+论文说明书+任务书+4张CAD图纸【详情如下】

任务书.doc

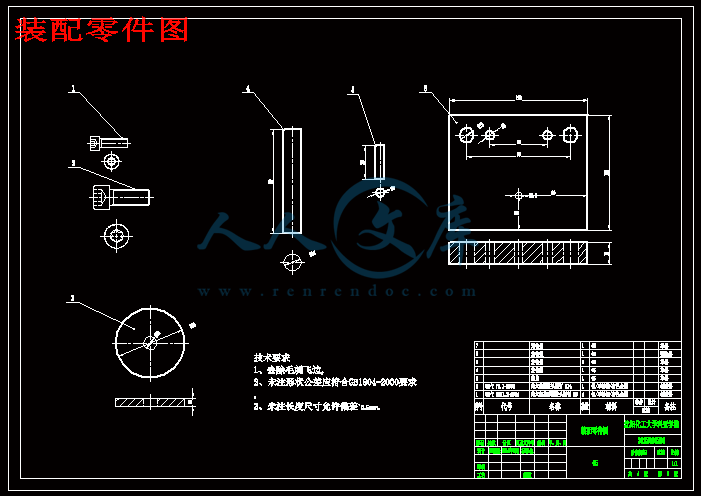

推动架零件加工工序.dwg

推动架零件加工工艺规程底孔夹具设计论文.doc

推动架零件图.dwg

推动架零件夹具装配图.dwg

装配零件图.dwg

  摘要

本课题的内容主要分为推动架零件加工工艺规程设计和底孔夹具设计两大部分。首先,通过对B6065刨床推动架零件的分析,认识到推动架在B6065刨床中加工中时起的作用。运用机械加工制造技术及相关课程的一些专业知识,解决推动架在加工过程中的安装、定位、加紧以及合理的工艺路线的安排等方面的相关问题,依照图纸确定相关的工艺尺寸及选择合理的机床和刀具,保证零件的加工要求。其次,依照推动架毛坯件和生产成本要求及各加工方案的比较,拟定出合理可行的推动架加工工艺规程路线。最后,依照被加工零件的加工要求,参考机床夹具设计手册及相关方面的资料,运用夹具设计的基本原理和方法,拟定夹具设计的方案,设计出节省时间节省资源并且能保证加工质量的夹具。

夹具设计的主要内容是推动架钻床专用夹具,经老师协商,决定设计第7工序的工装夹具。钻M8底孔φ6.6,攻M8孔的钻床夹具。夹具是利用φ35两端面和φ50两端面进行定位,利用M14以及压板对零件进行夹紧;再配合一个个定位销进行钻φ6.6孔。端盖与底座还有推动架零件两个中心孔平行度为0.1。钻完孔后攻M8螺纹。

关键词:加工制造、工艺规程、底孔夹具、推动架

Abstract

Contents of this project consists of promoting the machining process planning and fixture design of bottom two parts. First of all, through the analysis of B6065 Planer to promote aircraft parts, recognizing that promotion plays a role in processing in the B6065 Planer. Use some expertise in machining technology and related courses, resolved to promote in the process of installing, positioning, and a reasonable route arrangements and other related issues, identifying relevant according to the drawing process dimension and a reasonable selection of machine tools and cutting tools ensure the machining requirements. Secondly, according to promote green and comparison of production costs and processing programmes, work out reasonable and feasible to promote the machining process course. Finally, according to workpiece processing requirements, refer to the fixture design manual and relevant information, using design methods, development of fixture design programme, designed to save time can save resources and ensure the quality of the fixture.

Main contents of fixture design is to promote the special fixture for drilling and teacher consultations, decided to design the 7th process of the fixture. Drill M8 bottom diameter of 6.6, and M8 hole drilling jig. Fixtures using φ 50 and φ35 two position using M14 and clamps to clamp the parts; coupled with a locating pin hole drilling diameter of 6.6. The cover also promoted part two with the base parallel to the center hole is 0.1. Attack after drilling hole M8 thread.

Key words: Processing and manufacturing;Technological procedure;

            Bottom hole clamp;Drive plane

目 录

   第一章引 言 1

1.1 机械加工工艺规程制订 1

1.1.1 生产过程与机械加工工艺过程 1

1.2 机械加工工艺规程的种类 2

1.3 制订机械加工工艺规程的原始资料 2

   第二章零件的分析 4

2.1 零件的作用 4

2.2 零件的工艺分析 4

   第三章工艺规程设计 6

   3.1 确定毛坯的制造形式 6

3.2 定位基准的选择 6

3.2.1 粗基准的选择 6

3.2.2 精基准的选择 6

3.3 制定工艺路线 7

3.3.1 零件表面加工方法的选择 7

3.3.2 工艺方案分析与制定 7

3.4 机械加工余量、毛坯尺寸及工序尺寸的确定 9

3.4.1 确定机械加工余量 9

3.4.2 确定毛坯尺寸 9

3.4.3 零件的毛坯图 10

3.5 工序设计 10

3.5.1 选择机床和工艺装备(夹具和刀具) 10

3.5.2 确定工序尺寸 11

3.6 确定切削用量 (切削深度、切削速度、进给量) 13

   第四章夹具设计 24

4.1 夹具选择 24

4.2 问题的提出 24

4.3 夹具设计 24

4.3.1 定位基准的选择 24

4.3.2 切削力和卡紧力计算 24

4.3.3 定位误差分析 25

4.3.4 夹具设计及操作的简要说明 25

4.3.5 夹具方案设计及装配图绘制 25

   第五章结论 25

   参考文献 26

   致谢 28

第一章引 言

机械加工制造业是我国经济的支柱产业,如今的制造业正在快速的改变着人们的生产模式、生活习惯、经营管理模式乃至社会的组织结构和文化。在当今中国的产品种类繁多发展迅速的要求下,对产品质量和生产效率提出了越来越高的要求,也就对机械加工工艺等提出了要求。

在现实生产当中,由于零件的种类繁多,不论是在材质、外形、加工精度要求都有所不同,对于一个零件的加工,往往不只是单独在一种机床上用一种加工方法就能实现的,而是需要经过一定的合理的工艺过程才能完成。因此,我们要依照某一个零件具体要求,选择合理的加工方法,还要符合实际的安排加工顺序,按照工序把零件加工出来。

    本课题是有关推动架零件工艺步骤的具体说明。工艺设计是以我们学习的机械设计制造技术以及相关专业知识为基础,在生产实际当中对零件进行工艺分析,制定合理的工艺路线,保障零件的加工质量要求。

查阅资料所知,推动架是B6065刨床进给机构中的小部件,其主要功能是把从电动机传出来的旋转运动通过偏心轮杠杆使推动架绕其轴心线摆动,同时拨动棘轮,带动丝杠转动,完成工作台的自动进给。在设计推动架零件加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差,选择适合机床加工设备以及对应的加工刀具,主轴转速,进给量,扭矩等用来提高加工精度,保证其加工质量要求。

1.1 机械加工工艺规程制订

1.1.1 生产过程与机械加工工艺过程

将原材料转变为成品的全过程被称为生产过程。它主要包括原材料的采购、保管准备,产品的工艺、生产准备、毛坯的下料制造、零件的机械加工及热处理等,部件及产品的装配、检验调试、油漆包装、以及产品的销售安装和售后服务等。

机械加工方法改变毛坯的形状、尺寸、相对位置和性质使其成为零件的全过

第五章结论

通过被课题的学习与研究,基本完成了推动架零件加工工艺规程底孔夹具设计任务,收获颇丰,虽然设计任务完满完成,但是设计中尚有需要改进和完善之处。

     成果:(1)通过设计过程对过去学到的专业知识进行了系统的回顾和学习;(2)较全面的了解和学习了加工工艺规程;(3)学习了零件加工中常用的规范和标准;(4)了解了焊接工艺常用的规范和技术要求;(5)懂得了独立研究和思考问题的方法。

不足:(1)对于夹具设计研究还不够深入,设计部够精准;(2)由于设计和操作有差别,而且设计经验少,研究不够深入,设计的结构还需完善和完美。

此次设计已经结束,受益匪浅,设计规范中一些细节之处可参考的资料较少,在设计过程中遇到的一些难以解决的问题。苦于自身知识结构还不够完善,缺乏深度,希望在以后的工作中不断充实与完善自我知识。

参考文献

[1] 张耀宸.《机械加工工艺手册》.航空工业出版社,1987.2.

[2] 彭林中,张宏主.《简明金属机械加工工艺手册》.化学工业出版社,2011.8.

[3] 王凡.《实用机械制造工艺设计手册》.机械工业出版社,2008.5.

[4] 杨叔子.《机械加工工艺师手册》.机械工业出版社,2012.4.

[5] 王光斗,王春福.《机床夹具设计手册》.上海科学技术出版社,2000.11.

[6] 朱奇志.《机床夹具零件及部件生产图册》.机械工业出版社,1990.6.

[7] 南京市机械研究所.《金属切削机床夹具图册》.机械工业出版社,1984.12.

[8] 刘占斌,黄东主编.《常用金属切削刀具的选用》.化学工业出版社,2010.4.

[9] 许生蛟.《组合夹具图册》.机械工业出版社,1996.

[10] 孟宪栋,刘彤安.《机床夹具图册》.机械工业出版社,1999.12.

[11] 王晓莉.《机械制图》.科学出版社,2006.

[12] 陈于萍,高晓康.《互换性与测量技术》.高等教育出版社,2005.7.

[13] 肖继德,陈宁平.《机床夹具设计》.机械工业出版社2000.5.

[14] 郑修本.《机械制造工艺学》.机械工业出版社,2011.12.

[15] Mukherjee Rajiv.Broaden Your Heat Exchanger Design Skills[J].Chemical Engineering Progress,1998,40 (3):35-47.

[16]  Brown Fintube Co.Twisted Tube does more in the same space.CEP,1996, 92(8):9.

[17]  Larry Trom.Heat exchangers:is it time for a changer[J].Chemical Engineering,February 1996:76-77.

[18]  KFeldkamp.Warmeaustauscher[J].Chem-Ing-Tech,1994,66(11):1462-1466.

致谢

光阴似箭,日月如梭,四年的时光转眼间已经过去,四年前承载着梦想与希望踏进了沈阳化工大学科亚学院,不管生活中还是学习上四年间学会了很多很多。现在最多的就是感恩与不舍,在这个可爱的校园里,已经从一个懵懂无知的少年蜕变成一个沉着睿智的少年,感谢命运的安排,遇到了这么多的良师益友。四年的尾巴,就是最后论文的撰写与答辩!论文的撰写是一次系统知识在学习的过程,在此论文完成之际,向我尊敬的老师表达最崇高的敬意,非常幸运成为你们的学生,在这短短的四年时间里,聆听老师们孜孜不倦的教会,不光学到了许多知识,感受到了各位老师严谨的治学态度和做人的道理即将走出学校走向社会,需要学习的东西太多太多,这是新的开始,我要感谢我的父母,想到他们,总有一股暖意涌上心间,有了他们的支持才有了今天坚强的我,谢谢你们,你们的哺育之恩,爱护之情让我永生难忘,在我成功的时候,他们告诉我不要骄傲,他们的笑容里散发着满足与幸福感,在我失败的时候,他们给我无限的鼓励与激励,在你们的眼神中散发着包容与理解。让我有勇气继续前进!感谢所有关心我、爱护我的人们,祝福你们身体健康,万事如意!
