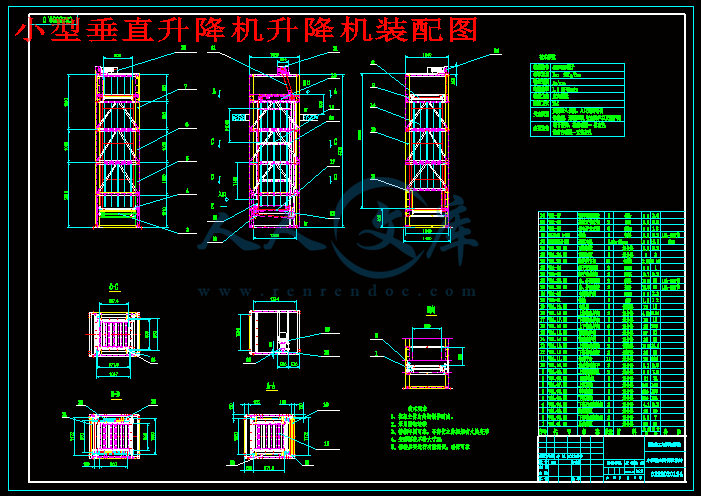

小型垂直升降机升降机装配图.dwg

小型垂直升降机设计论文.doc

设计图纸3张.dwg

摘要

升降机在工业生产和日常生活中重要的，我们都是非常受益于它。在现实生活中，升降机的应用范围十分广泛，其性能和电梯十分相似或者说几乎相同。很多商业性质的建筑中都会使用电梯，我们在使用电梯时可以根据自己的需要进行设`置。

升降机作为一种十分常见的物品，却在日常生活中和工业生产中扮演这重要的角色。升降机给我们的出行和生产作业提供了便利。在现实生活中，升降机的应用范围十分广泛，其性能和电梯十分相似或者说几乎相同。很多商业性质的建筑中都会使用电梯，我们在使用电梯时可以根据自己的需要进行设置。可以看出，升降机对我们来说重要性是非常重大的。

升降机在生产作业中的作用更是十分重要，例如在高空作业。伴随着经济的快速发展，社会需要不断增加，高空作业需求也不断增加，这时升降机扮演了重要的角色。

根据该课题的研究，这是适用于材料的起吊和地面于楼层上的运输。根据实际需求将采取如下：选择电机（带减速器）作为驱动力，链条驱动器作为传输的形式，框架结构设计的主体机构。以Z轴升降的关键部件来进行的设计和计算，并且设计目标和预期设计的要求，可以通过验证来实现。

关键词: 升降机; 物料升降；链传动；框架式结构

Abstract

Mention our daily lives in both industrial production and play an important role. This brings us a lot of benefits. Lift feature is very much, in our life we in many business building will use the elevator, lift as the elevator performance very much the same, we use the lift time can also be based on their own needs to elevator set.

Elevator, as a kind of very common goods, plays an important role in daily life and industrial production. The lift provides convenience for our travel and production operations. In real life, the elevator has a very wide range of applications, its performance and the elevator is very similar or almost the same. Many commercial properties of the building will use the elevator, we use the elevator can be based on their own needs to be set. It can be seen that the lift is of great importance to us.

The role of the elevator in the production process is very important, for example, in the high-altitude operation. With the rapid development of economy, the need of the society is increasing, the demand for high altitude operation is increasing, and the elevator plays an important role.

According to this study the heavy transport of floor material is applied to the floor material.According to the actual demand can be taken as follows: motor choice ( belt reducer ) as the driving force, using a chain transmission to drive form, the main mechanism adopts a frame type structure design. On the Z axis lift key parts design calculation and checking, after verification can achieve the desired design objectives and requirements.

Key Words: Elevator; Material lifting; Chain drive; Frame struc

第一章绪论 1

1.1升降机在生产和生活中的作用和意义 1

1.2升降机国内研究发展情况 1

1.2.1 进外资，合作办厂 1

1.2.2 稳步发展,不断创新 2

1.2.3迅猛发展，日新月异 3

1.3 升降机国外发展现状和发展趋向 3

1.4 课题条件 5

1.5 总体设计方案框架 5

第二章小型垂直升降机的动力机构设计 6

2.1 动力系统选择依据 6

2.2 动力计算 6

2.3 动力选型 7

第三章小型垂直升降机的传动系统设计 8

3.1常见机构的特点和应用 8

3.2 传动机构的确定 9

3.3 链传动计算 9

3.3.1链的类型选择 9

3.3.2滚子链的基本参数和尺寸 10

3.3.3 滚子链链轮的基本参数和主要尺寸 10

3.3.4 齿槽形状的选取 11

3.3.5 链轮材料的选择和热处理 12

3.4 链传动校核 12

3.4.1 链传动的主要失效形式 12

3.4.2 链传动的承载能力 13

第四章框架主体（格构式）结构设计 17

4.1 设计准则 17

4.2 格构式定义及优缺点 17

4.3 格构型框架主材截面形式选择分析 17

4.3.1 不考虑风荷载影响的格构型框架主材形式选择分析 18

4.3.2 考虑风荷载影响的格构型框架主材形式选择分析 20

总结 24

参考文献 25

致谢 26

第一章绪论

1.1 升降机在生产和生活中的作用和意义

升降机在作业时提供了一个稳定的平台，为我们高空作业保驾护航。而升降机在日常生活中更是十分的普及，例如在酒店、宾馆、影院、商场、KTV等公共场所都十分常见。而公共场所的安全和洁净是我们所关注的，所以升降机的清洁与保养显的非常重要。

1.2 升降机国内研究发展情况

自从改革开发以来，我国的城市建设发展迅速，促使我国升降机的快速发展。现在，升降机更是普遍，用来提升人们的出行速度。

1.2.1 进外资，合作办厂

在1978年的党的十一届三中全会中提出了改革开放，从此，我国便进入了一个新的阶段。我们从独自的研发、生产、开发到引进外资来运行电梯厂的电梯安装阶段，很多合资电梯公司如雨后春笋般涌现。例如：在1980年由中国工程机械总公司、迅达有限公司、香港怡和迅达（远东）有限公司3家公司合资成立了中国迅达升降机有限公司。作为改革开放以来的第一家合资企业，不仅使我国的升降机行业得到发展，更是推动了我国的城市建设。1979年升降机得到了快速增长，产品结构变化显著：旧的直流升降机退出舞台；VVVF交流变频调速升降机开始代替交流双速电梯、ACVV交流调速梯；PLC以及微电脑控制技术广泛应用于控制系统；最高梯速达到4米/秒。行业发生了巨大的改变：生产升降机的企业，以及员工和管理水平的质量都得到一定程度的提高和改善。

在短短的时间呢你，我们的科技怎么可以提升如此之快呢？笔者分析其原因主要有两方面：其一，党的十一界三中全会中确定了总方针——以经济建设为中心。如果没有当时经济的发展就不会有现在的升降机市场，升降机行业就不复存在了。其二，得益于改革开放的政策。在改革开放后，党中央国务院开放了上海、广州、温州、宁波等多个城市及特区。从1985年起，在长江三角洲、珠江三角洲、福建东南等地区的开辟经济开放区。据升降机行业的特殊性，这些地域将成为升降机行业在中国发展的重点。

总结

三个月，一转眼就过去了，而我的毕业设计“升降机的设计”在侯老师和室友的帮助和指导下终于完成。时至今日，从刚刚开始的什么都不懂，至渐渐地进入状态，再到对思路清晰全部熟悉，整个写作过程难以言表。经过这几个个月的奋战，痛并快乐着的毕业设计总算要到了结束的时候了。回忆起这段时间里的所有努力和收获，我感慨万千，在此次毕业设计中，我拥有了许许多多难以忘怀的回忆与收获。尤其是前期对升降机资料的查询，但经过一段时间后还是没有什么进展的，当时心里有点着急了，这样下去什么时候才能够完成呢？于是我开始不断的向同学以及侯老师请教，由于还有许多的工作要完成，还要查资料，于是去图书馆借有关的书籍。对于CAD画图方面，由于以前没有很认真仔细的学习，所以用一段时间来学习CAD,开始画的并不是很理想，经过老师的反复指导下终于把相应的图纸画出来了。毕业设计是一个不断学习的过程，从最初到结束，让我真正知道理论和实际的重要性，要做好一件事情要考虑的因素有很多，必须合理的安排好设计时间。

总之，通过毕业设计,我深刻体会到要做好一个完整的事情，就一定要踏踏实实的做事，有着认真严谨的学习态度，实事求是的工作态度，百折不挠、锲而不舍、不怕吃苦的精神是我在本次设计过程里的最大收获。我想这是一次设计，是对我实际能力的一次提升，也会对我未来有非常大的帮助。

参考文献

[1]吴宗泽.机械设计与课程设计.高等教育出版社.1898.

[2]黄华梁.机械设计基础第二版.中央广播电视大学出版社.1990.

[3]吴宗泽.机械设计禁忌500例.机械工业出版社.1988.

[4]吴宗泽.机械设计实用手册.化学工业出版社.1990.

[5]成大先.机械设计手册.北京:化学工业出版社.2004.

[6]花国梁. 互换性与测量技术基础.北京:北京理工大学出版社.1990.

[7]熊文修.机械零件.高等教育出版社.1997.

[8]罗圣国.机械设计课程设计手册第二版.高等教育出版社.1998.

[9]郑树森.机械零件设计手册.哈尔滨工业大学.1998.

[10]胡勇克.螺旋输送器的原理与设计.南昌大学机械工程学院.2000

[11]卢松峰.机械课程设计手册.第一版.北京工业出版社.1994

[12]梁庚煌.运输机械设计选用手册.教育出版社.1990.

[13]上海工业大学流控实验室.气动技术基础[M].机械工业出版社.1982.

[14]李允文. 工业机械设计手册.北京：机械工业出版业.1994

[15] 王绍俊.《机械零件设计手册》，北京：机械工业出版社

[16]任嘉卉.《公差与配合》，北京：机械工业出版社，2000.4.

[17]刘朝儒.《机械制图》第5版，：高等教育出版社，2013.4.

[18]成大先. 机械设计手册[M]. 化学工业出版社，1994

[19]Industrial Robots For Manipulation with Parallel Kinematic Machines Zdenek Kolibal

[20]Modular Robot for Flexible Assembly.Pritschow.G.Wurst K.H

致谢

大学四年的埋头苦读，三个月的全心全力的准备，毕业论文终于到了结束的时候，心中应该是如释重负的感觉，但在写论文的过程中经常出现的反转和力不从心的感觉总是挥之不去。论文创作的过程很艰辛，知识的积累差的很多，于是，我只能总是埋头于图书馆当中，时时在奋笔疾书。第一次花费如此长的时间和如此多的精力，完成一篇具有一定价值的论文，其中的艰辛与困难难以诉说，但最后留下的滋味，值得我这辈子品尝。

敲完最后一个字符，在从头仔细阅读早已熟悉的文字，我感触很多。虽然其中没有什么值得炫耀的成果，但对我来说，是很宝贵的。它是许许多多老师同学的教诲、关爱和帮助的结果。在我的学业和设计的研究工作中也倾注着候老师辛勤的汗水。老师的认真严谨教学态度、渊博的知识底蕴、无私的奉献精神让我深受熏陶。从尊敬的导师身上，我不仅学到了扎实、渊博的专业知识，也学到了许多做人做事的道理。在此我要向我的导师致以最衷心的感谢和深深的敬意。在这次毕业设计中也让我和室友。同学的关系更加进了一步，我们互相帮助，有不懂的地方大家坐在一起讨论，听其他人不同的看法会让我们更好的理解问题，所以在这里非常感谢帮助我的室友们和同学们。
