小型涡轮盘榫槽立式拉床夹具设计

38页 14000字数+论文说明书+3张CAD图纸【详情如下】

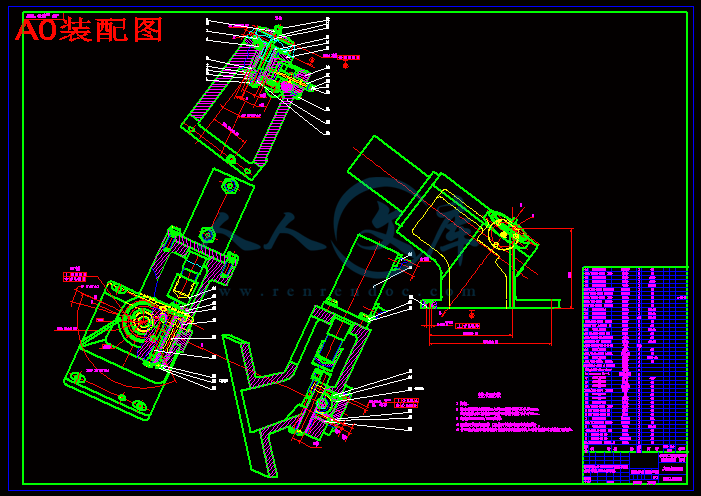

A0装配图.dwg

A2涡轮盘.dwg

A3夹箍.dwg

小型涡轮盘榫槽立式拉床夹具设计说明书.doc

摘要

涡轮盘的定义是在航空发动机上十分重要的零件，涡轮盘的精度很高、机械加工难度大，处在高速、高温的环境下工作，是关键复杂的构件，在整个涡轮机加工中它也是一个难点。而在涡轮盘机械加工中，涡轮盘榫槽加工是工作量最大、难度最高的是任务。涡轮盘榫槽夹具可以保证加工精度高，提高加工效率。因此夹具设计是榫槽加工中的一个重要环节。

本文通过对涡轮盘榫槽类型结构、加工工艺、夹具设计及使用情况的分析，阐述了定位基准的选择，压紧方式的确定，正确的复杂空间尺寸及角度计算和高精度的分度机构设计的过程，完成了涡轮盘榫槽重要夹具工装的设计，提出了针对整体工艺装备提高榫槽表面粗糙度的解决方法。

关键词：涡轮盘榫槽；空间角度计算；步伐式双销联动分度装置

Abstract

The turbine disk is on the aircraft engine the extremely important components, for its high precision, the hard machine-finishing, under the high speed high temperature environment works, is the key complex component, in the entire turbine processing also is a difficult point. Moreover in the turbine disk machine-finishing, the turbine disk trough processing is what the work load is biggest, the difficulty is highest. The turbine disk trough fixture may guarantee the processing precision is high, enhances the processing efficiency. Therefore the fixture design in trough processing is an important link.

This article through to analysis the turbine disk trough type structure, the processing craft, the fixture design and the service condition, elaborated the localization datum choice, contracts the way the determination, the correct complex spatial size and the angle computation and the high accuracy ruling engine construction design process, has completed the designing of the turbine disk trough important fixture work clothes, proposed the solution of enhances trough the surface roughness in view of the overall craft equipment.

Key words：trough the working surface; spatial angle computation

speed step type ; double sells the linkage axial to be divided the equipment

第一章绪论 1

1.1 机床夹具及其功用 1

1.2 现代机床夹具的发展方向 1

1.3 现代工业对夹具设计的基本要求 2

1.4 项目提出的背景 2

1.5项目研究的方法、预期结果及意义 2

第二章涡轮盘榫槽的加工特点与工艺装备 4

2.1涡轮盘榫槽的加工特点 4

2.2拉削特点 4

2.3拉削分类 4

2.4拉削速度 5

2.5 提高榫槽粗糙度方法 5

2.6工艺装备 5

第三章涡轮盘液压立拉夹具的设计 6

3.1 设计方案的确定 6

3.1.1 任务来源与状况 6

3.1.2 定位机构与定位原则 9

3.1.3 定位基准的选择 10

3.1.4 定位误差的分析和计算 10

3.1.5 压紧方式的确定 12

3.2 立拉夹具结构的设计 13

3.2.1夹具的结构及特点 13

3.2.2夹具底座设计 14

3.2.3正确的复杂空间尺寸及角度计算 17

3.2.4 高精度的分度机构设计 19

3.2.5 方便快捷的液压驱动系统 25

第四章液压分度夹具的使用与调整 27

4.1液压分度夹具使用 27

4.1.1加工前的准备 27

4.1.2控制过程 27

4.1.3拉削试件 27

4.2液压分度夹具的调整 28

4.2.1夹具安装的调整 28

4.2.2分度及锁紧机构的调整 28

第五章经济分析 29

结论 30

参考文献 31

致谢 32

第一章绪论

1.1机床夹具及其功用

机床夹具是夹具的全称，它是一种装置，作用是在机床上将工件定位、夹紧，将刀具进行导向的。它的作用是保持产品零部件和加工工具的相对位置从而在产品加工过程中保证了最终产品技术要求中的位置精度。当工艺过程不同时需要使用的夹具是不同的，各类夹具中以机床夹具发展最早、最成熟、精度要求最高、在各类夹具中比重也最大。辅助工具是将刀具在机床上进行定位、夹紧的装置，如铣刀杆及镗刀杆等。工艺装备是指在加工过程中，使用的刀具、夹具、量具及其他辅助工具的总称。

1.2 现代机床夹具的发展方向

工业在现代有一个显著特点：它包括新产品发展快，质量要求高，品种规格多，产品更新换代周期短。在机械工业上主要体现在在生产类型比例中多品种、小批量生产占了很大的部分。

所以我们必须做好生产技术准备工作，为了满足现代工业的要求，而机床夹具是这一工作的重要组成部分。

众所周知，机床夹具的发展趋势主要体现在：（1）完善的标准化，不仅指现有夹具零部件的标准化，而且对应各种类型夹具应有标准的结构。这样可以使夹具的设计、制造和装配工作简化，有利于缩短生产周期和降低成本，这是发展的标准化。（2）扩大专用夹具的使用范围，改变以往工艺条件稍有变化就导致专用工装报废的现象，使夹具能重复利用。实行组合化的原则设计工装，用少量元件能满足多种要求。这是可调化、组合化。（3）随着机械产品加工、装配精度日益提高，高精度机床大量涌现，这是精密化（4）为了既改善劳动条件，实现文明生产，使所设计的工装更符合人机工程学原理，以提高生产效率，又能降低加工成本，对夹具提出高效自动化的要求，以便获得良好的经济效益，这是高效自动化。（5）通过采用模块化设计，可以提高设计效率，缩短设计周期。这是模块化。

1.3 现代工业对夹具设计的基本要求

（1）保证工件的加工精度稳定性

（2）提高机械制造行业的劳动生产率

（3）有良好的结构工艺性并且操作简便、结构简单，能改善劳动条件

（4）可以降低产品的制造成本

1.4 项目提出的背景

航空发动机的重要零件有涡轮盘。其中的关键件涡轮盘与相应的轴、叶片相连接处在高速、高温的环境下工作，是关键复杂构件。其机械加工特点表现为榫槽加工精度高、空间角度复杂，材料难加工等。它们的设计、工艺和制造水平决定了发动机的经济性、安全可靠性、寿命、维修周期等性能指标。

结论

涡轮盘是航空发动机的重要零件, 涡扇发动机的外函推力完全来自于风扇所产生的推力，风扇的的好坏直接的影响到发动机的性能。其中的关键件涡轮盘与相应的轴、叶片相连接处在高速、高温的环境下工作，是关键复杂构件。其机械加工特点表现为榫槽加工精度高、空间角度复杂，材料难加工等。它们的设计、工艺和制造水平决定了发动机的经济性、安全可靠性、寿命、维修周期等性能指标。我这次设计的是涡轮盘榫槽夹具，它可以保证加工精度高，提高加工效率。因此夹具设计是榫槽加工中的一个重要环节。

我设计的榫槽立拉夹具的分度及夹紧操作系统所需动力来源采用了液压驱动夹紧系统，改变了过去传统的手动操作。这也是本次设计的创新之处。

通过近三个月的资料收集、整理、实习和设计，我所设计的涡轮盘榫槽立式夹具已经完成了。在这三个月中，我通过对资料的搜集、查找，找到了很多对设计有用的参考资料，从而保证了设计的顺利进行。可以说这次设计是对我大学四年所学知识的一次综合检验和全面总结，在这个过程中我学会了独立思考、在实践中找到答案、在前人的基础上求创新。通过这次毕业设计，我的综合能力大大的提高，为我将来的学习和工作打下了坚实的基础。

参考文献

[1] 姜雪梅主编.盘轴制造技术.科学出版社, 2002.

[2] 庞怀玉主编.机械制造工程学.机械工业出版社，1998.

[3] 合著.发动机机械加工.航空工业出版社，1998.

[4] 合著.金属材料切削加工.航空工业出版社，1997.

[5] 王春福，王光斗主编.机床夹具设计手册.上海科学技术出版社，1988.

[6] 徐坚主编.机床夹具设计.机械工业出版社,1998.

[7] 濮良贵主编.机械零件.高等教育出版社,1980.

[8] 孙恒主编.机械原理.人民教育出版社,1989.

[9] 庞怀玉主编.机械制造工程学.机械工业出版社，1998.

[10] 成大先主编. 机械设计手册.北京:化学工业出版社，2004.

[11] 赵志修主编.机械制造工艺学.机械工业出版社，1985.

[12] 王宪军，赵存友主编.液压传动.哈尔滨工程大学出版社，2002.

[13] 李文双主编.机械制造工程学.黑龙江科学技术出版社，2004.

[14] 吴善元主编.金属切削原理与刀具.机械工业出版社，2003.

[15] 蔡光起主编.机械制造工艺学.东北大学出版社，1994.

[16] 周伟平主编.机械制造技术.华中科技大学出版社，2002.

[17] 李庆寿主编.机床夹具设计.机械工业出版社，1983.

[18] 郑涣文主编.机械制造工艺学.高等教育出版社，1994.

[19] 卢玉明主编.机械零件可靠性设计.高等教育出版社，1989.

[20] 庞滔主编.超精密加工技术.国防工业出版社，2000.

[21] 刘晋春等主编.各种加工.机械工业出版社，1999.

致谢

将近三个月的毕业设计已经进入尾声了，在毕业设计的过程中，我完成了涡轮盘榫槽立式拉床夹具的设计。我还要感谢我的设计指导教师，若没有她的指导，我的毕业设计绝对不可能如此顺利地完成。在整个设计过程中我在老师的指导下学到了很多有关专业方面的知识，在一些探索性问题上得到了深层次的理解，更在老师的身上学到了许多为人处事的道理，我想这些都是我人生中最宝贵的财富，在我以后的学习和工作中一定会受益匪浅。由于本人所掌握的知识技能水平有限，在设计中难免存在一些问题，在此恳请广大的老师和同学们给予批评与指正，以便我在今后的工作和学习中获得更大的提高。

内容简介：: 本科毕业论文题目：小型涡轮的夹具设计专业：机械设计制造及其自动化班级：学生姓名：指导教师：论文提交日期：论文答辩日期：毕业设计（论文）任务书机械制造及其自动化专业班学生：毕业设计（论文）题目：小型涡轮的夹具设计毕业设计（论文）内容：设计计算书一份；设计说明书一份；绘制施工图折合图 2 张。毕业设计（论文）专题部分：起止时间：指导教师：摘要涡轮盘的定义是在航空发动机上十分重要的零件，涡轮盘的精度很高、机械加工难度大，处在高速、高温的环境下工作，是关键复杂的构件，在整个涡轮机加工中它也是一个难点。而在涡轮盘机械加工中，涡轮盘榫槽加工是工作量最大、难度最高的是任务。涡轮盘榫槽夹具可以保证加工精度高，提高加工效率。因此夹具设计是榫槽加工中的一个重要环节。本文通过对涡轮盘榫槽类型结构、加工工艺、夹具设计及使用情况的分析，阐述了定位基准的选择，压紧方式的确定，正确的复杂空间尺寸及角度计算和高精度的分度机构设计的过程，完成了涡轮盘榫槽重要夹具工装的设计，提出了针对整体工艺装备提高榫槽表面粗糙度的解决方法。关键词：涡轮盘榫槽；空间角度计算；步伐式双销联动分度装置 he is on is in is a in is is is is in is an to of of in of to be 目录第一章绪论 . 1 床夹具及其功用 . 1 代机床夹具的发展方向 . 1 代工业对夹具设计的基本要求 . 2 目提出的背景 . 2 目研究的方法、预期结果及意义 . 2 第二章涡轮盘榫槽的加工特点与工艺装备 . 4 轮盘榫槽的加工特点 . 4 削特点 . 4 削分类 . 4 削速度 . 5 高榫槽粗糙度方法 . 5 艺装备 . 5 第三章涡轮盘液压立拉夹具的设计 . 6 计方案的确定 . 6 务来源与状况 . 6 位机构与定位原则 . 9 位基准的选择 . 10 位误差的分析和计算 . 10 紧方式的确定 . 12 拉夹具结构的设计 . 13 具的结构及特点 . 13 具底座设计 . 14 确的复杂空间尺寸及角度计算 . 17 精度的分度机构设计 . 19 便快捷的液压驱动系统 . 25 第四章液压分度夹具的使用与调整 . 27 压分度夹具使用 . 27 工前的准备 . 27 制过程 . 27 削试件 . 27 压分度夹具的调整 . 28 具安装的调整 . 28 度及锁紧机构的调整 . 28 第五章经济分析 . 29 结论 . 30 参考文献 . 31 致谢 . 32 沈阳化工大学科亚学院学士学位论文第一章绪论 1 第一章绪论床夹具及其功用机床夹具是夹具的全称，它是一种装置，作用是在机床上将工件定位、夹紧，将刀具进行导向的。它的作用是保持产品零部件和加工工具的相对位置从而在产品加工过程中保证了最终产品技术要求中的位置精度。当工艺过程不同时需要使用的夹具是不同的，各类夹具中以机床夹具发展最早、最成熟、精度要求最高、在各类夹具中比重也最大。辅助工具是将刀具在机床上进行定位、夹紧的装置，如铣刀杆及镗刀杆等。工艺装备是指在加工过程中，使用的刀具、夹具、量具及其他辅助工具的总称。代机床夹具的发展方向工业在现代有一个显著特点：它包括新产品发展快，质量要求高，品种规格多，产品更新换代周期短。在机械工业上主要体现在在生产类型比例中多品种、小批量生产占了很大的部分。所以我们必须做好生产技术准备工作，为了满足现代工业的要求，而机床夹具是这一工作的重要组成部分。众所周知，机床夹具的发展趋势主要体现在：（ 1）完善的标准化，不仅指现有夹具零部件的标准化，而且对应各种类型夹具应有标准的结构。这样可以使夹具的设计、制造和装配工作简化，有利于缩短生产周期和降低成本，这是发展的标准化。（ 2）扩大专用夹具的使用范围，改变以往工艺条件稍有变化就导致专用工装报废的现象，使夹具能重复利用。实行组合化的原则设计工装，用少量元件能满足多种要求。这是可调化、组合化。（ 3）随着机械产品加工、装配精度日益提高，高精度机床大量涌现，这是精密化（ 4）为了既改善劳动条件，实现文明生产，使所设计的工装更符合人机工程学原理，以提高生产效率，又能降低加工成本，对夹具提出高效自动化的要求，以便获得良好的经济效益，这是高效自动化。（ 5）通过采用模块化设计，可以提高设计效率，缩短设计周期。这是模块化。沈阳化工大学科亚学院学士学位论文第一章绪论 2 代工业对夹具设计的基本要求（ 1）保证工件的加工精度稳定性（ 2）提高机械制造行业的劳动生产率（ 3）有良好的结构工艺性并且操作简便、结构简单，能改善劳动条件（ 4）可以降低产品的制造成本目提出的背景航空发动机的重要零件有涡轮盘。其中的关键件涡轮盘与相应的轴、叶片相连接处在高速、高温的环境下工作，是关键复杂构件。其机械加工特点表现为榫槽加工精度高、空间角度复杂，材料难加工等。它们的设计、工艺和制造水平决定了发动机的经济性、安全可靠性、寿命、维修周期等性能指标。现在涡轮盘材质多采用镍基合金，量大于 70%，加工硬化严重，切削加工性非常差。机械加工难度大，在整个涡轮机加工中也是一个难点。而在整个涡轮盘的机械加工中，工作量最大、难度最高的是轮盘榫槽加工。所以本文主要是围绕在拉削涡轮盘榫槽这一工序过程中所使用的专用夹具为中心，研究了拉削涡轮盘榫槽的立式拉床夹具的结构设计、调整和使用。目研究的方法、预期结果及意义夹具主要用于拉削航空发动机涡轮盘上的榫槽，榫槽本身精度主要由拉刀设计、制造精度和拉削方法保证；榫槽的相对精度，如榫槽至中心控制尺寸、榫槽均布误差等就主要由该夹具来保证。因此在确定该夹具的设计方案时，首先对工序图进行分析，了解本工序需要保证的尺寸精度和位置精度，为了使所设计的夹具能够保证零件所要求的精度，必须对涡轮盘进行精确地定位和准确地分度。为了能够减轻劳动强度，提高劳动的生产率，尽量去缩短本工序的辅助时间，动力系统采用液压装置。液压分度夹具与移动安装座的定位是靠移动安装座上的两个定位销，通过四个件安装到分度夹具上，用螺栓压紧；将拉刀按顺序放入拉刀盒沈阳化工大学科亚学院学士学位论文第一章绪论 3 中，拉刀盒通过刀柄与拉床主轴连接。通过采用合理的定位装置和分度机构，该夹具应该能够保证零件要求的尺寸和位置精度。涡轮盘是航空发动机上一个十分重要的零件，然而在整个涡轮盘的机械加工过程中，精度要求最高，难度最大就是涡轮盘上的榫槽的加工这一工序，因为榫槽必须要和叶片上的榫头相配合。它们之间的配合精度要求也是很高的。总结是，这道工序所要加工的涡轮盘榫槽对于整个发动机的质量和性能都有着十分重要的影响，所以本工序所专用的夹具的设计制造有着十分重要的意义。沈阳化工大学科亚学院学士学位论文第二章涡轮盘榫槽的加工特点与工艺装备 4 第二章涡轮盘榫槽的加工特点与工艺装备轮盘榫槽的加工特点通常周向榫槽采用精密车床、专用夹具、专用刀杆、成型刀片进行加工，而各种形状复杂的周向榫槽常用铣床铣削和拉床拉削来加工。由于燕尾式榫槽结构不规则，形状复杂，而且表面的粗糙度在铣削加工，必须通过粗铣、半精铣、精铣三道工艺，才有可能使榫槽达到要求的表面粗糙度，并且劳动强度大，效率低，加工精度难以保证，在批量生产中已经很少采用了，故而多采用拉削加工。削特点拉削是一种高精度、高效率的可最终成型的机械加工方法，主要被用来加工不同形状的内、外表面，甚至是具有旋转运动的螺旋槽工件。而且加工精度高、表面质量要求高的成批和大量生产的零件特别合适。拉削加工适合批量生产。生产准备周期长、复杂，费用很高。加工质量特点：精度较高，可以达到糙度较难达到寸一致性好。削分类在现在工业中大多数都选用高速拉削所用的拉床，因为他的结构和刚性优，滑轨长，他的速度也很快快，传动平稳，精度高，分度精度高，不只是拉刀制造和刃磨方便，而且锥角和螺旋角可调，自动化程度高，冷却润滑效果好。降低成本的同时还能提高生产效率。高速拉削的拉刀大都采用超硬型高速钢，这种刀具材料具有良好的机械性能，抗弯强度和冲击韧性均优于其他一些材料，并具有良好的加工性能。这样有利于实现拉削自动化。沈阳化工大学科亚学院学士学位论文第二章涡轮盘榫槽的加工特点与工艺装备 5 削速度高速拉削由于在提高加工表面质量延长拉刀寿命等方面比低速拉削具有明显的优越性，因此现代拉削中多采用高速拉削。不同的零件材料，或即使相同的材料热处理工艺不同，也会影响拉削速度。实际生产中是通过试拉来确定具体零件材料高速拉削的速度。在较低的速度下拉削，拉削的表面质量还比较好，拉削速度不断提高，到一定速度后，拉削表面质量下降，甚至出现鳞刺，继续提高速度，拉削表面质量开始好转，到一定速度下，拉削面质量达到最佳，这时的速度就是这种材料的高速拉削速度。高榫槽粗糙度方法在实际加工中，发现涡轮盘榫槽表面粗糙度达不到所要求的 m。为了提高加工质量，从整个工艺系统采取了多方面的积极措施。（ 1）提高榫槽尺寸精度和表面质量，减少刀具磨损。（ 2）消除并收缩盘类件弹性变形引起的型面尺寸。（ 3）提高整个工艺装备的刚性，使拉削质量稳定，保证榫槽表面精度及表面粗糙度。艺装备在加工涡轮盘零件榫槽时，榫槽的自身精度主要由拉刀设计、制造精度和拉削方法保证；榫槽的相对精度，如榫槽至涡轮盘中心尺寸、榫槽均布误差、榫槽中心对称及榫槽的空间位置等，主要由夹具保证。榫槽的精度以及尺寸检验需要专用的测具和仪器来进行检测。在加工零件前要进行拉刀的预调，就是先拉削试件，若试加工后的零件尺寸有偏差，操作者在拉床上微调相关的拉刀片和工作台与拉刀的距离，直至加工出合格的产品，才开始正式件的加工。沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 6 第三章涡轮盘液压立拉夹具的设计计方案的确定务来源与状况现有的条件：涡轮盘是航空发动机的一个重要零件 ,它的空间角度复杂，榫槽采用拉削加工，零件产品模型见下图 1：图 1 涡轮盘此次加工的涡轮盘榫槽为周向燕尾式榫槽，槽数 22。起始榫槽与涡轮盘中心偏心槽空间角度 545及 15195;同时保证槽底面上的 F 点到涡轮盘中心线距离榫槽配合表面粗糙度布要求不大于涡轮盘产品机械加工精度见下图 2：沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 7 图 2 涡轮盘榫槽加工工序简图涡轮盘材料为钛合金（，钛合金具有强度高、中温性能好和耐腐蚀等优点，拉削时由于钛合金弹性模量小，加工后回弹，使零件尺寸会发生变化，其变化的大小与拉刀的材料及锋利程度有关。现有立式拉床见图 3 3）。用于拉削平面或成型面，生产效率高，适用于大量生产及成批生产。该机床采用液压传动，工作平稳，能无级调速，并有超负荷保险装置。机床具有自动循环、半自动循环和两种分段循环等四种工作循环，主要动作可单独点动调整，能满足各种生产场合的需要。机床由一个总按钮站操纵，操作方便。沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 8 图 3 能参数为：额定拉力最大行程 200250削速度（无级调速） m/刀返回速度（无级调速） 7m/作台最大行程 155 作台台面尺寸 550630 台底面至工作台面距离 1620 量 300 L/大工作压力 10 机总容量电动机 22 形尺寸（长宽高） 405024873855 重（约） 10000 件拉削面对基面的垂直度 00 . 拉刀沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 9 加工涡轮盘榫槽的拉刀为专用拉刀，采用分段组合形式，共分 7 段。要求是根据被拉削榫槽型面的，切削部位和切削量由每段拉刀分别担负，分段拉刀将被分为三组，定位分别夹紧在拉刀盒子内，完整的成为了组合拉刀。位机构与定位原则定位装置的作用是确定工件在夹具中的位置。定位元件通常采用平面、圆柱面、锥面等来实现工件的定位。工件定位时，只要将工件上定位基准与夹具上的定位表面互相接触，就可获得正确的位置，不需要任何的调整与找正。根据六点定位原则，任何一个刚件在三维空间内相对于三个互相垂直的坐标轴来说，都有六种运动的可能性，即可以沿着可以绕着轴、有六个自由度。使工件定位，就是合理布置六个支承点来限制工件的六个自由度，使工件得到确定的位置。如何消除工件的不定度？最典型的方法就是在夹具中设置六个支承点，如下图 3 4 所示。图 4 立体图平面 A 放在三个支承点上，消除了 z 、 y 、 x 三个不定度； B 平面消除了 z 、x 两个不定度； C 平面消除了 y 一个不定度；根据工件形状的不同，定位基准的不同，定位点的分布还会有其它各种布置情况。沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 10 由于涡轮盘产品图上对榫齿的圆周位置具有角向要求，故设计夹具时零件需要限制六个自由度才能满足产品图纸的要求。位基准的选择制定零件的加工工艺过程，定位基准的选择是个很重要的问题。夹具上的定位机构就是根据定位基准的形状、数量和精度而具体进行设计的。定位基准和定位方法不但影响工件的加工精度，而且直接影响夹具结构的繁简、制造的难易和使用的方便程度。因此，设计夹具时，首先应对定位基准进行必要的分析。定位基准的选择原则（ 1）遵循基准重合原则，选择工件图纸上的设计基准作为定位基准。如果违背这一原则，将会产生定基误差，在加工中，这一误差将成为加工误差的一部分，从而缩小制造公差，提高对夹具的精度的要求。（ 2）选择的定位基准，应能保证定位稳定，并便于夹紧。根据选择定位基准的基准重合原则和所选基准应保证定位稳定、便于夹紧的条件，选取涡轮盘的大端面和孔 1240 主定位基准。两定位基准在前道工序是一刀加工而成，跳动在盘原始加工基准，故而产生的加工误差相对较小，根据零件的特点选取大端面为支承面使得定位稳定、压紧状态较好。选取 60 为角向定位，来确定起始榫槽的位置。这样的定位方式完全限制了零件的自由度，满足六点定位原理和定位基准的选择原则。位误差的分析和计算在运用夹具时，造成表面位置的加工误差的因素可以归纳为以下三个方面：（ 1）与工件在夹具中装夹有关的加工误差，称为工件装夹误差，其中包括工件在夹具中由于定位不准确所造成的加工误差即定位误差，以及在工件夹紧时由于工件和夹具变形所造成的加工误差夹紧误差。（ 2）与夹具相对刀具及切削成行运动和夹具变形所造成的加工误差，称为夹具的对订误差，其中包括夹具相对刀具位置有关的加工误差 ,就是对刀误差，和夹具相对成形位置有关的加工误差夹具位置误差。（ 3）与加工过程有关的加工误差，称为过程误差。其中包括工艺系统的受力变形、热变形及磨损等因素所造成的加工误差。沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 11 为了得到合格零件，必须使上述各项误差之和等于或小于规定零件的工序尺寸公差 T，即总 T 在夹具设计过程中，只考虑与夹具设计有关的定位方法所引起的定位误差对加工精度的影响，上式可以写成： D + T 式中 D 定位误差除定位误差外，其他因素所引起的定位误差的总和一般取 D=（ 1135） T （ 1）定位基准和工序基准不一致所引起的定位误差，称为基准不重合误差，即工序基准相对定位基准在加工尺寸方向上的最大变动量，常用（ 2）定位基准与定位元件本身的制造误差所引起的定位误差，称基准位置误差，既定为基准在加工尺寸方向上的最大变动量，用所以 D = B + Y 就是基准不重合误差和基准位置误差在加工尺寸方向上的代数和。分析零件图可知，本道工序需要保证尺寸的如前面所述，在拉削涡轮盘上的榫槽时，采用孔 1240 分度盘上的凸台配合来限制在 X、以定位基准就是孔 1240 中心线即涡轮盘的中心线，而孔 1240 工序尺寸是涡轮盘的中心线，因此不存在基准不重合误差，故 B=0，基准位置误差 Y = m T图 5 孔销间隙配合时的定位误差沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 12 上式中定位副间最小间隙配合定位孔直径公差秃台外圆柱公差 21 2 4 1 2 3 2=T = Y = m T= 0 . 0 1 0 . 0 2 5 0 . 0 12= D= B + Y=0+件的工序尺寸公差 T=以理论定位误差 D 取（ 1135） T，即 D=以上计算可知实际定位误差 D ，因此各项误差之和小于规定零件的工序尺寸公差 T，能满足该工序中涡轮盘榫槽加工要求。紧方式的确定夹紧原理：由于在切削过程中工件受切削力、惯性力、离心力以及自身重力等的作用，定位之后若不予以夹紧，将回产生移动或振动。因此，定位方案确定之后，必须设计夹紧方案。为了确保加工质量，做到正确地确定夹紧力的方向、作用点和大小，就要根据工序的定位方法、工件的几何形状和刚性等，具体地分析各种力共同作用在工件上时所产生的影响。正确确定夹紧力方向与作用点的原则：（ 1）夹紧不应破坏工件在定位时所取得的位置夹紧力的正确方向应该垂直地指向定位支承表面，其作用点的位置应该处在定位基准与定位支承面接触的面积范围内。（ 2）夹紧后工件的夹紧变形和压伤不超过允许范围夹紧时，工件的变形主要是由于夹紧力产生的弯曲力矩造成的，因此在设计夹紧机构时，夹紧力应力求通过或靠近定位基准与定位支承的接触面。把集中力变为沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 13 分布力的结构，也能减小工件的夹紧变形。此外，除上述的弯曲变形之外，还有接触变形，它会降低整个加工工艺系统的刚性，从而对工序的加工精度产生重要影响。因此在设计夹具时应该考虑选择较高光洁度、平直度和硬度的表面作为定位表面，另外，夹紧力的分布要均匀，大小要稳定、合理。（ 3）夹紧力应保证工件的位置在加工过程中不变要避免工件在切削过程中产生不能允许的振动及位移切削过程的振动，将使被加工表面的光洁度受到损害，也会损坏刀具。在设计夹紧机构时，为了避免或减小振动，可把夹紧力作用点尽量靠近被加工表面，以减小工件的悬伸长度。（ 4）夹紧力的方向选择应使平衡切削力等所需的夹紧力最小。此外，夹紧装置的自动化程度应与工件的生产批量相适应；夹紧机构结构要简单，力求体积小、重量轻，并有足够的强度，工艺性好，便于制造和维修；夹紧机构还要使用性能好，操作方便、省力、安全可靠。根据夹紧原理和夹紧机构的选用原则，结合对涡轮盘加工状况的分析发现零件加工部位为周向榫槽，外周不能用于夹紧，零件中间有通孔可以利用，由于榫槽数量较多，单件加工时间较长，所以采用螺纹夹紧机构进行夹紧，具有结构简单、可靠，操作容易，有可靠自锁作用和足够的夹紧力的优点。拉夹具结构的设计具的结构及特点夹具结构首先要有良好的结构刚性、良好的结构工艺性以及操作省力使用方便。立拉夹具安装在式拉床的工作台上，工作台的移动平台可以纵向移动，工作台本身可以横向与纵向微调。夹具和移动平台靠两个定位孔定位，螺栓锁紧。加工时通过纵向移动平台完成工件的进给与退出，通过微调工作台调整工件与组合拉刀盒底的距离，保证榫槽至涡轮盘中心的尺寸要求。进行试件的加工。由于涡轮盘的空间角度复杂，所以夹具设计成空间双斜面的结构，外形不规则，其结构简图如图 3 5。夹具的结构特点：（ 1）夹具体为空间双斜面，制造精度要求较高，是保证涡轮盘榫槽精度的关键。沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 14 （ 2）分度及锁紧机构为齿轮、齿条啮合传动，精度高，（ 3）锁紧动力来源于液压系统，传动平稳、压紧可靠、实现了产品加工的自动化。（ 4）在首件产品拉削时，需要进行夹具的分度盘的拉削，使其有足够的让刀空间。（ 5）良好的工艺可行性：设计、选材时充分考虑了加工的现有设备条件、不同材料的加工性、热处理后材料的变形等情况。图 6 液压分度拉床夹具结构图具底座设计由于夹具底座比较大，形状复杂，要求精度高，加工比较困难，选用铸铁材料为铸铁可以研磨角度面，达到要求精度；铸铁材料的刚性比较好，还可以吸收拉削过程中产生的振动。为避免拉削过程中遇到底座上夹渣、异物、硬点而磨损和崩刀，在相应的拉削沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 15 部位铣削出大于榫槽宽度及微调安装座移动距离的让刀槽。夹具底座定位销孔距离榫槽底面的距离 H = = 中：两定位面间的距离夹具定位销孔距离榫槽底面的距离 H 的实际值，还受到以上各尺寸的公差以及工作台定位销直径尺寸、分度夹具定位套直径尺寸、底座与夹具制造误差、长期使用实际磨损程度等因素影响。由于机床工作台可以纵向微调，所以为避免出现加工出的涡轮盘榫槽工作面至盘中心距离尺寸偏差较大，无法调整的情况出现，设计时特意将夹具底座上的让刀槽底面至定位套孔中心距离减小了以便加工时可以微调。夹具与机床间的安装定位是通过夹具上的二个定位孔与工作台上的二个定位销来实现的。安装误差是由夹具定位孔的精度及工作台上定位销子的精度以及它们之间的相互配合决定的。包括纵向误差和角度误差，由于工作台可以调整，因此可以按照选定基准定位孔与定位销相配间隙夹具底座定位套孔与拉床工作台定位销的定位分析。如图 3 6所示，我们通常用实线来表示定位销，双我们把点划线代表夹具上的2 个定位的基准孔。但是在夹具上 2 个定位基准孔之间存在制造公差 L 夹，所以在夹具的工作台上会有 2 个定位销之间距离的公差 L 台。在运作过程中夹具被定位的时候，夹具上的二个定位基准孔由于过定位所以有可能导致产生不能同时套入圆柱销的行为。，将定位销 2两侧的露出部分削成菱形，达到能定位又避免过定位的目的同时保证定位精度又不至于产生过定位现象，。沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 16 D 2 m i n2 m i m i n2121定位销2定位销 1图 7 菱形销与圆柱销定位关系图采用这种定位方式，定位销 1 的定位是主要的。根据机械技工六点定位原则，我们通常把长圆柱定位销 1 闲置的夹具的 X 、 Y 、 X 、 Y 四个自由度， Z 向的移动自由度 Z 由垂直的于定位销的定位的平面限制，菱形销只起到限制夹具绕 Z 轴旋转的自由度 Z 的作用。由圆柱销削成菱形销时，希望工作圆弧部分的宽度 b 尽量大，提高耐磨性；菱形面积尽量大，保证定位销的强度。在图 3 6 中，设 X 为定位销 2 在两个定位销中心线方向补偿用的间隙。 X = L 夹 + L 台若定位销 1 与孔 1 之间的最小的配合间隙为 1对二孔的同时套入有帮助作用，故间隙 X 可以减小为： X = L 夹 + L 台 - 12 在本文中， L 夹 = L 台 = 1 16-（ 16 = X = 于夹具安装后要进行对刀具的微量调整所以补偿间隙能够满足精度的要求。夹具体给出了两定位销孔距离 370位销孔到涡轮盘中心距离250夹具底座结构简图见下图 8：沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 17 图 8夹具底座结构图确的复杂空间尺寸及角度计算涡轮盘的榫槽与盘端面成 54角，槽底与涡轮盘中心夹角 15 19 （结构简图见图 3 1），拉削时工件榫槽中心与拉刀的理论中心应重合，槽底垂直于机床工作台。这样就需要进行空间角度计算，来确定夹具基体的空间角度。夹具如何正确进行复杂的空间尺寸及角度计算是保证产品质量特性的首要前提。由于图纸给定的条件不同及基准面的变动，不能直接利用零件图上所标的角度，必须进行空间尺寸及角度换算。按照投影理论来分析，双斜面不可能经过一次变换投影面就反映出真实形状，必须经过二次变换投影面才能够得到。而且在分析图纸及设计绘图时必须掌握：双斜面变单斜面的关键是：新投影面的坐标轴垂直于迹线。(平面与坐标面的交线 ) 。拉床夹具在拉削榫齿时，必须使榫齿的两侧面及榫齿底面与拉刀及其运动方向一致，为达到这个目的，必须先将夹具定位涡轮盘绕其转为单斜面，然后，再将涡轮盘绕 X 轴顺时针旋转角，使榫齿沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 18 转到可加工的位置，这样，原来的涡轮盘由单斜面变成双斜面。涡轮盘定位基准面由平面转换空间双斜面的示意图见下图 9: 图 9 定位面空间角度转换图图 3 8 (a)中示 Q 面，即榫槽底面，示 N 面，即榫槽侧面，示 P 面，即定位基准面。在拉削榫槽时必须使槽的 N 面平行于 W 面，面。为达到这个目的，可将涡轮盘先绕 Y 轴逆时针旋转 36，此时，面平行， Q 面成为单斜面，它与 W 面相垂直，与 V 面的夹角为 1519。而面转成单斜平面，它与 V 面垂直，与 W 面夹角为 54，图 3 8（ b）是 P 面转成单斜面的理论图形。旋转后，涡轮盘中心与槽底 F 点的连线与 Y 轴平行。然后再将涡轮盘绕 519，此时， Q 面已经与 V 面相平行，而 N 面仍然与 W 面相平行。这时，榫槽就转到了可加工的位置。 P 面一由单斜面变成双斜平面，其理论图形如图3 8（ c） (双斜面第 I 方向 )所示。旋转后，线相平行，即 0双斜面 P 与 X 轴的夹角，等于 36 Y 轴所交的锐角，等于 1519 根据以上分析，夹具底座所需的三个角度、、，可以通过图 3 8 (d)中的角度关系求出。已知 0 36 余角 1 54 沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 19 w 1519 余角 w=7441 计算 9 =365927 计算 1=122022 计算 9=9842 至此夹具底座上的三个角度都以计算得出 =365927、 =122022、 =9842。精度的分度机构设计工件在一次安装中要求加工一组表面（孔系、槽系、多面体等）时，夹具中能使工件依次转过一定角度或移动一定距离的装置称为分度装置。分度装置的基本形式，主要取决于分度盘和分度销的组成结构。圆周分度装置按分度盘与分度销的位置关系，可分为轴向分度与径向分度。当分度盘与分度销的轴线位置相互平行时，称为轴向分度装置，相互垂直时称为径向分度装置。此外，还有一些特殊的分度装置，如钢球分度装置、端齿分度装置、齿轮齿条式分度装置、杠杆式分度销的分齿盘结构、步伐式的双销联动轴向分度装置等。由于被加工的涡轮盘榫槽为周向燕尾式榫槽，槽数 22。起始榫槽与涡轮盘中心偏心槽空间角度 545及 15195;同时保证槽底面上的涡轮盘中心线距离采用切削力较大的拉削的工艺方法加工，同时考虑夹具的总体空间结构以及加工效率等因素，选择承载能力强，通过液压系统为动力源进行分度沈阳化工大学科亚学院学士学位论文第三章涡轮盘液压立拉杆夹具的设计 20 操作的步伐式轴向双销联动分度结构。该种分度方式机构工艺性好，操作方便且便于维护，所以应用广泛。双销联动轴向分度方式有如下优点：（ 1）分度盘制造简单，两个定位销通过齿轮、齿条啮合传动，传动平稳，无噪声、能够实现分度的自动化。（ 2）体积小，转动灵活，操作方便，由液压推杆带动齿条，与齿轮轴进行啮合传动，驱动两个带有楔形截面的齿条分度销 ,进行上下往复运动，楔形截面驱动分度盘进行旋转，分度盘每旋转一次 ,分半槽角度。这样降低了分度孔间隙误差 ,机构自锁性好，分度精度高 ,安全可靠，并与锁紧机构联动 ,实现了生产加工的自动化。步伐式分度销自动分度机构简图见下图 10: 图 10 齿轮分度锁紧机构简图分度盘采用优质碳素钢（ 45），各个分度孔中镶入耐磨的衬套，实现零件的定位和分度功能，同时加工 22 个沿周均布的空间角度槽进行拉刀的让刀。影响分度盘的分度精度的因素主要有以下几方面分析 : 分度销与其导引孔的配合间隙度销的工作表面与分度盘上孔座的配合间隙度盘的转轴与其支承套间的配合间隙 1 分度销的导引表面与工作表面间的位置误差分度盘上各孔座间的分布位置误差。协调好以上几点是保证
