西北地区某城市二级污水处理厂设计

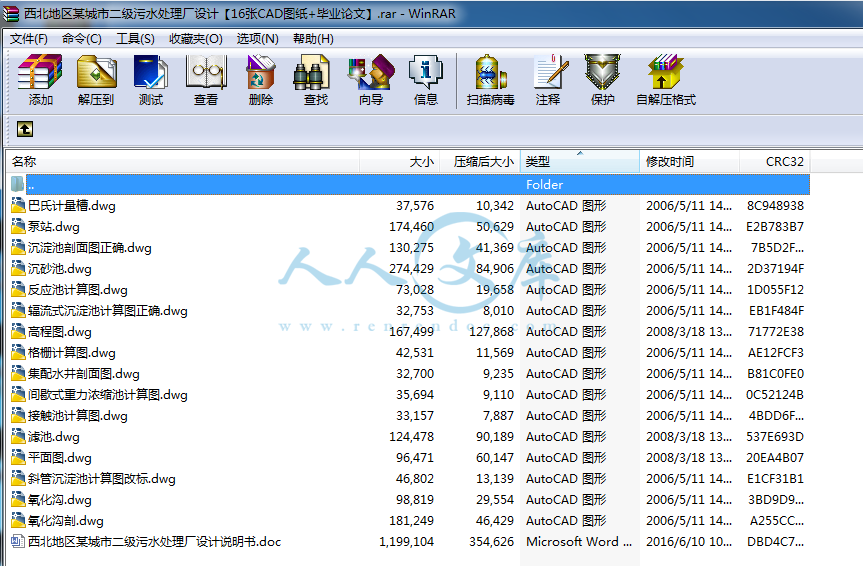

85页 28000字数+论文说明书+16张CAD图纸【详情如下】
反应池计算图.dwg
巴氏计量槽.dwg
平面图.dwg
接触池计算图.dwg
斜管沉淀池计算图改标.dwg

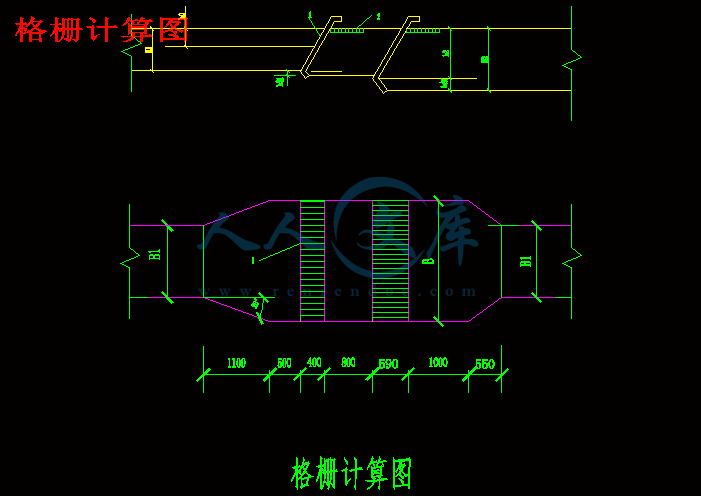

格栅计算图.dwg

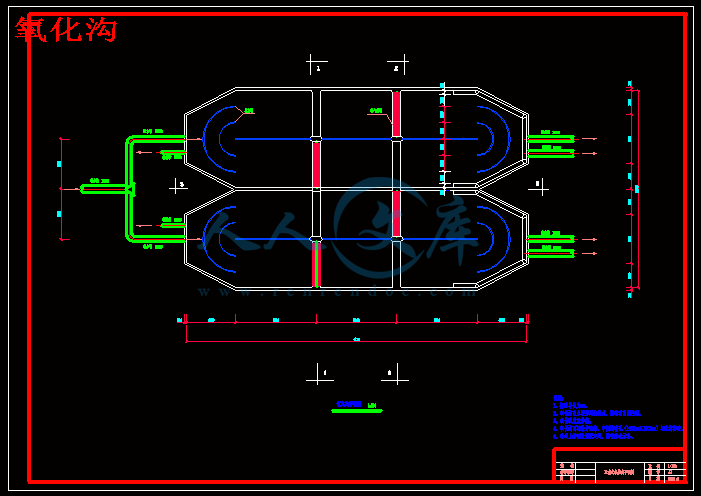

氧化沟.dwg
氧化沟剖.dwg
沉淀池剖面图正确.dwg
沉砂池.dwg
泵站.dwg
滤池.dwg
西北地区某城市二级污水处理厂设计说明书.doc

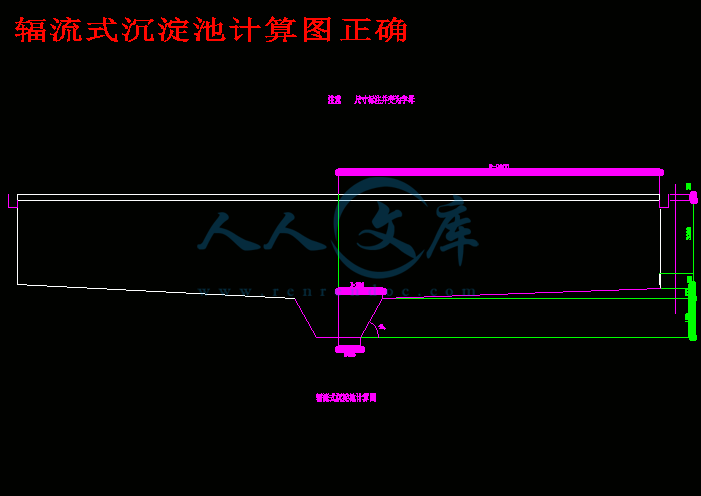

辐流式沉淀池计算图正确.dwg
间歇式重力浓缩池计算图.dwg
集配水井剖面图.dwg
高程图.dwg
摘 要
本设计题目为“西北地区某城市二级污水处理厂设计”该工程所处理的污水主要是由城市工业废水和公共建筑用水以及城市生活用水组成。其混合污水最大日设计流量为Q=39715米3/d, 日变化系数K=1.1,总变化系数为K=1.4 , 其中城市设计人口15万人，城市公共建筑污水按城市污水的30%计，工业污水量为1.3万米3/d，设计水质经环保部门监测，污废水主要污染物COD、SS、BOD、TP、TN以及重金属和有毒物质少量，其污水水质如下：COD=455mg/l , SS=245mg/l， BOD5=220mg/l，PH=7-8，冬季平均温度-8。C ，夏季平均温度为29。C，处理厂处理水质为：BOD5≦20mg/l，CODcr≦100mg/l，SS≦20mg/l，NH3-N≦15mg/l，TP≦1.0mg/l，出水水质符合国家的二级排放标准。
本设计中，采用DE型氧化沟处理该城市污水。处理构筑物主要有平流沉砂池、DE型氧化沟、二沉池等，其主要构筑物DE型氧化沟系统是在DE型氧化沟基础上发展起来的，有2个平行的氧化沟和一个独立的沉淀池组成，处理程度大大提高，该系统可进行硝化，反硝化反应，从而达到生物脱氮的功能，在其系统前增设厌氧池则可达到除磷的目的。该系统具有高效，节能的特点，且耐冲击负荷高，出水水质好。
ABSTRACT
The design is “the 2 area certain city level designs of Noth china of sewage treatment plant “to make a summany to design title. The dirty (abandon) water of this project located reason is formedmianly by city industrial effluent and city public building sewage as well as city sewage.It mix sewage biggest day rated dischage is 3.9715metre3/day. Day change coefficient K day=1 nad 2,change always coeffciet K total =1 and 4 . In which city design population fifting-hundreds thousabds person. City public building sewage is measured according to the idea of 30% that city sewage is monitored by the department of environment protection. In dirty useless water, major contanmint is CODcr ,SS,BOD5,TP,TN,as well as heavy metal with is analysed. It is dirty uselss water quality is as follow: COD=455mg/l ,SS=245mg/l， BOD=220mg/l，PH=7-8.
In this design, with the oxidize dith handing of DE model. It should be dirty water It is the oxidize aeration pot and biological chooser of DE model main to handle to building this, is disgusted, oxygen pool and hole type.
目录
第1章 概 述 1
1.1 设计依据及设计任务 1
1.1.1 设计题目 1
1.1.2 设计依据 1
1.2 设计水量 3
1.2.1 污水来源及状况: 3
1.2.2 污水量计算 3
1.3 设计人口与当量人口 4
1.3.1 一级处理以主要去除SS为主： 5
1.3.2 二级处理以主要去除BOD5为主： 5
1.4 处理程度 5
1.4.1 进水水质 5
1.4.2 去除率 5
1.4.3 PH值 6
1.4.4 重金属及有毒物质 6
第2章 城市污水处理方案的确定 6
2.1 确定污水处理方案的原则 6
2.2 污水处理方案的确定 7
2.2.1 处理标准的确定 7
2.2.2 污水处理路线的选择 7
2.3 污水处理工艺流程方案介绍 9
2.3.1 传统活性污泥法 9
2.3.2 A/O脱氮工艺 10
2.3.3 A/O与VIP组合工艺 12
2.3.4 A-B两段曝气法 12
2.3.5 A2/O工艺 14
2.3.6 改良型A2/O工艺 15
2.3.7 其工艺流程如下： 15
2.4 工艺流程的确定 17
2.5 主要构筑物的选择 17
2.5.1 格栅 17
2.5.2 进水闸井 17
2.5.3 污水泵房 17
2.5.4 沉砂池 19
2.5.5 沉淀池（二沉池） 19
2.5.6 氧化沟 21
2.5.7 消毒 21
2.5.8 浓缩池 21
2.5.9 污泥脱水 22
第3章 城市污水处理系统的设计 22
3.1 进水闸井和进水格栅间的设计 22
3.1.1 污水厂进水管 22
3.1.2 进水闸井工艺设计 22
3.1.3 格栅的设计 24
3.2 污水泵房的设计 27
3.2.1 一般规定 27
3.2.2 选泵 29
3.2.3 吸、压水管路实际水头损失的计算 30
3.2.4 集水池 32
3.2.5 水泵机组基础的确定和污水泵站的布置 32
3.2.6 泵房高度的确定 33
3.2.7 泵房附属设施及尺寸的确定 34
3.2.8 采光、采暖与通风 35
3.2.9 起吊设备 35
3.2.10 泵房值班室、控制室及配电间 35
3.2.11 门窗及走廊、楼梯 35
3.3 平流式沉砂池的设计 36
3.3.1 设计要求 36
3.3.2 设计参数 37
3.3.3 设计计算 37
3.4 生物选择器——厌氧池的设计 40
3.4.1 生物选择池（厌氧混合池）容积计算 40
3.4.2 搅拌设备的选择 40
3.5 氧化沟的设计 41
3.5.1 夏季状况： 41
3.5.2 冬季状况： 41
3.6 二沉池的设计 42
3.6.1 设计要求 42
3.6.2 设计参数 43
3.6.3 设计计算 43
3.6.4 刮泥设备的选择 48
3.7 接触消毒 48
3.7.1 设计依据 48
3.7.2 设计计算 48
3.7 计量设施 51
3.7.1 计量设备的选择 51
3.7.2 设计依据 51
3.7.3 设计计算 51
第4章 污泥处理工艺的设计 52
4.1 浓缩池的设计 52
4.1.1 设计要求 52
4.1.2设计参数 53
4.1.3设计计算 53
4.2 均质池 55
4.3污泥控制室 55
4.3.1 污泥提升泵 55
4.3.2 搅拌器 55
4.3.3 污泥控制室的布置 56
4.4 污泥脱水机房 56
4.4.1 机械脱水 56
4.4.2 设计计算 56
第5章 污水回用系统的设计 56
5.1 混凝反应的设计 56
5.1.1 深度处理的对象与目标： 56
5.1.2 混凝剂的溶解和配置 58
5.1.3 混凝剂的选择： 58
5.1.4 设计计算： 58
5.2反应池的设计 59
5.2.1 设计要点 59
5.2.2 设计计算 59
5.3 沉淀池的设计 61
5.3.1 设计要点 61
5.3.2 设计参数 62
5.3.3 设计计算 62
5.4 滤池的设计 63
5.4.1 设计参数 64
5.4.2 设计计算 64
5.5 中水池的设计 67
5.5.1 中水池容积计算： 67
5.5.2 消毒 67
第6章 污水厂总体布置 69
6.1 平面布置及总平面图 69
6.1.1 平面布置的一般原则： 69
6.1.2 厂区平面布置形式 69
6.1.3 污水厂平面布置的具体内容 70
6.2.1 污水处理厂高程布置应考虑事项： 70
第7章 供电仪表与供热系统设计 72
7.1 变配电系统 72
7.2 监测仪表的设计 73
7.2.1 设计原则 73
7.2.2 检测内容 73
第8章 劳动定员 73
8.1 定员原则 73
8.2 污水厂人数定员 74
第9章 工程的概预算及其运行管理 74
9.1 工程概算 74
9.1.1 水量造价： 74
9.1.2 总投资： 74
9.2 安全措施 74
9.2.1 安全措施 74
9.2.2污水厂运行中注意事项 75
第1章 概 述
1.1 设计依据及设计任务
1.1.1 设计题目
西北地区某城市污水处厂设计
1.1.2 设计依据
《给水排水工程专业》毕业设计任务书
a.排水体制：完全分流制
b.污水量
(1)城市设计人口16万，居住建筑内设有室内给排水卫生设备和淋浴设备。
(2)城市公共建筑污水量按城市生活污水量的30%计。
(3)工业污水量为11000米3/平均日，其中包括工业企业内部生活淋浴污水。
(4)城市混合污水变化系数：
日变化系数 K日=1.1 总变化系数 Kz=1.3
c.混合污水水质
BOD5=210mg/L COD=440mg/L SS=237mg/L
NH3-N=36mg/L TP=3.4mg/L PH=7-8
重金属及有毒物质：微量
冬季平均污水温度10℃，夏季平均污水温度20℃。
d.出水水质
城市污水经处理后，60%就近排入水体—皂河。污水处理厂出水水质参考《污水综合排
放标准》（GB8978-1996）中的二级排放标准，并尽量争取提高出水水质，因此确定本污水厂出水水质控制为：
BOD5≦20mg/L CODcr≦100mg/L SS≦20mg/L
NH3-N≦15mg/L TP≦1.0mg/l
城市污水经处理后，40%作为城市景观环境用水，用于湖泊水源水，出水水质应执行《再生水作为景观环境用水的水质标准》（试用）要求，如附表1，
e.气象资料
(1)气温：年平均14℃ 夏季平均29℃ 冬季平均 -8℃
(2)风速：夏季—东南风 冬季—西北风 最大风速15m/s
(3)年平均降雨量 587.63mm
(4)冰冻期 36天
f.水文资料
(1)水体资料
河流最小流量1.5m3/s, 最小流速0.5m/s.
河流最大流量10.0m3/s, 最大流速1.4m/s.
河流平均流量5.2m3/s, 平均流速0.7m/s.
河流最高水位 397.18m, 正常水位396.18m，最低水位395.48m.
河道宽度 15.0m ，河底高程394.88m 。
河水水质
平均溶解氧6.1mg/l，平均SS 65.0mg/m3.
(2)区域地下水为潜水，地下水位5.0—10.0m ，随季节变化，水质对混凝土无侵蚀性.
(3)土壤冰冻深度最大50cm，一般10cm，
g.工程地质资料：
土壤承载力13T/m2，设计地震裂度7度。
h.污水处理厂地形图（见附图），厂区地坪设计标高为398.88m.
l.污水处理厂进水干管数据:
管内底标高393.78m，管径1000mm，充满度0.65。
g.编制概算资料，并进行经济分析和工程效益分析。
k.其它。
9.2 安全措施
9.2.1 安全措施
a.考虑到全厂发生事故时，构筑物检修停用时可将进入水厂的污水通过跨越管排入河流，故在进水闸前、厌氧池前和接触池前分别设置跨越管，管径1100mm；为了随时掌握厂内各构筑物的运行情况，设中央控制室进行全方位监测，并在厂内及各高位处设置监视器。污水厂运行管理。
b.定期进行培训考核，提高污水厂操作工人的污水处理基本知识与基本技能；切实做好控制、观察、记录于分析检验工作对于检验数据设立技术档案并妥善保管；定期对处理系统进行巡视和做好处理构筑物的清洁保养工作；
c.对污水处理厂的运行采用自动监测、自动记录、自动化设备与人工操作相结合，并设中控室对自动化进行集中控制；
d.加强厂区环境保护及绿化工作，以确保工作人员良好的工作环境。
9.2.2污水厂运行中注意事项
a.防止污水处理中出现污泥膨胀、污泥腐化等现象，切实做好预防和整理工作，严格控制曝气时间，并且及时排泥；
b.督促环保部门加强对污水排放企业的监督，使其排放水达到污水排放标准，以确保污水厂正常运行；
c.有关部门应加加强污水排放费的征收，同时专款专用，确保污水厂的运行管理用。
设计总结
为期两个月的毕业设计即将结束，在这里，我非常感谢指导老师对我的帮助。这是一次实际工程的设计，对于这样一次机会我非常的珍惜，因为这是对我大学四年学习的总结，因此在设计过程中以一个设计工作者的身份来要求自己，力求最好，最佳。通过两个月的毕业设计，提高了我独立思考和设计的能力，对工程设计有了比较深刻的理解和认识。而且在使用的CAD工程制图后，提高了我实际绘图的能力，这对我以后的工作有了很大的帮助。
