关 键 词：

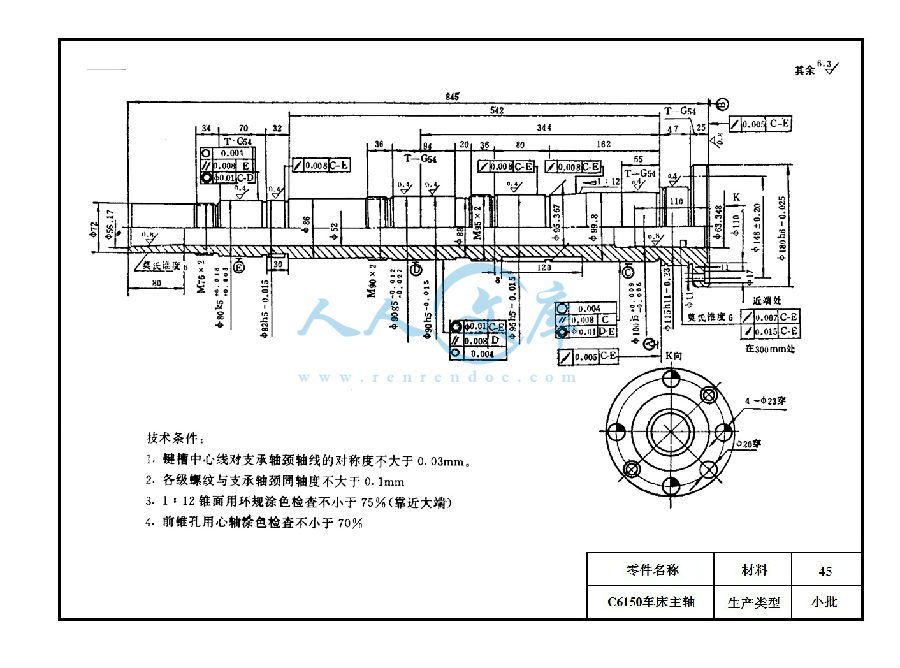

c6150 机床 主轴 加工 工艺 及其 夹具 设计 全套 cad 图纸

资源描述：

内容简介：

序号工序名称工序内容定位基准设备1备料2锻造模锻立式精锻机3热处理正火4锯头5铣端面毛坯外圆铣床6钻中心孔数控车床7热处理调质8车大端各部车大端外圆、端面及台阶顶尖孔数控车床9车小端各部车小端各部外圆、端面及台阶顶尖孔数控车床10钻深孔钻52MM的通孔两端支承轴颈专用深孔钻床11车小端锥孔车小端锥孔配莫氏6号锥堵，涂色法检查接触率30两端支承轴颈数控车床12车大端锥孔车大端锥孔配莫氏6号锥堵，涂色法检查接触率30及端面两端支承轴颈数控车床13钻孔钻大头端面各孔大端内锥孔摇臂钻床14热处理局部高频淬90G5、95H5及莫氏6号锥孔高频感应加热淬火设备15精车大端外圆精车各外圆并切槽、倒角锥堵顶尖孔数控车床16精车小端外圆精车各外圆并切槽、倒角锥堵顶尖孔数控车床17粗磨外圆粗磨80K5、82H5、90G5、90H5、95H5、100J5、115H11外圆锥堵顶尖孔组合外圆磨床18粗磨小端锥孔粗磨小端锥孔重配莫氏6号锥堵，涂色法检查接触率40后支承轴颈及100J5外圆内圆磨床19粗磨大端锥孔粗磨大端锥孔重配莫氏6号锥堵，涂色法检查接触率40前支承轴颈及80K5外圆内圆磨床20铣键槽铣82H5、95H5键槽锥堵顶尖孔立式铣床21车螺纹车三处螺纹与螺母配车锥堵顶尖孔数控车床22精磨外圆精磨各外圆锥堵顶尖孔外圆磨床23粗磨外锥面粗磨一处112外锥面锥堵顶尖孔专用组合磨床24精磨外锥面粗磨一处112外锥面及大端端面锥堵顶尖孔专用组合磨床25精磨小端锥孔精磨小端莫氏6号内锥孔卸堵，涂色法检查接触率70前支承轴颈及100J5外专用主轴锥孔磨床圆26精磨大端锥孔精磨大端莫氏6号内锥孔卸堵，涂色法检查接触率70前支承轴颈及80K5外圆专用主轴锥孔磨床27钳工端面孔
