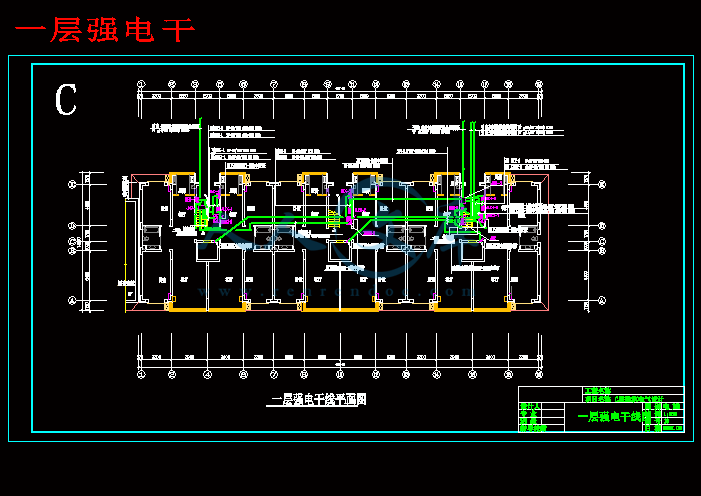

一层强电干.dwg
住宅配电系统图（一).dwg
小区强电及弱电系统设计论文.doc
标准层插座平面.dwg

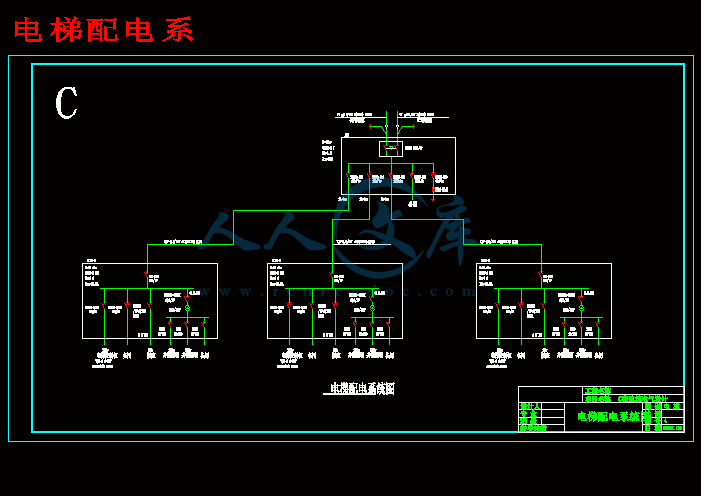

电梯配电系.dwg
竖向配电系.dwg
设计图纸17张.dwg
某住宅小区强电及弱电系统设计
目录
第一章 前言 1
1.1序言 2
第二章 配电系统设计 2
2.1配电的设计要求及负荷分级 2
2.1.1设计要求 2
2.1.2负荷分级及供电要求 2
2.1.3各负荷等级的供电措施 3
2.2低压配电系统线路的选择 3
2.2.1 低压线路接线方式 3
2.2.2导线和电缆的选择 5
2.3低压配电系统电气设备的选择 6
2.3.1基本要求 6
2.3.2隔离电器 6
2.3.3 漏电保护 7
2.4负荷计算的方法 8
2.4.1负荷计算的内容 8
2.5理想新城配电系统设计 9
2.5.1照明回路 10
2.5.2系统负荷计算 11
第三章 照明设计 12
3.1照明计量单位 12
3.1.1 发光强度（I） 12
3.1.2 光通量（F/ф） 12
3.1.3 照度（E） 13
3.2照度方式和种类 13
3.2.1 照明方式 13
3.2.2 照明种类 13
3.3光源和灯具 14
3.3.1光源种类 14
3.3.2灯具选择和布置 14
3.4照度计算 17
3.4.1利用系数法 17
3.4.2单位容量法 19
3.5理想新城电气照明设计 19
3.5.1电气照明设计的基本原则 19
3.5.2电气照明详细设计计算 20
第四章 防雷接地系统设计 23
4.1防雷的种类和措施 23
4.1.1防雷的种类 23
4.1.2一般的防雷的措施： 24
4.1.3第二类防雷建筑物的防雷措施 24
4.2建筑物的防雷装置 26
4.2.1接 闪 器 26
4.2.2引 下 线 27
4.3常见的几种接地形式 27
4.3.1IT系统 27
4.3.2TN－C系统 28
4.3.3TN－C－S系统 29
4.3.4TN－S系统 29
4.3.5TT系统 30
4.4本工程的防雷接地设计 31
第五章 有线电视系统设计 32
5.1设计的原则和标准 32
5.1.1设计的原则 32
5.1.2分级标准 32
5.2有线电视系统构成 33
5.2.1系统概述 33
5.2.2系统的前端设备 34
5.2.3 系统的传输线 34
5.2.4系统的分配系统 34
5.3 本次设计 35
第七章 技术经济分析 37
第八章 结论 38
参考文献 39
致谢 40
第一章 概述
1.1序言
随着国民经济的飞速发展,人民生活水平的提高,出现了智能建筑。智能建筑符合了人们对居住的环境、信息的获取、娱乐、教育等方面的要求，所以在21实际得以飞速的发展。近几年来房地产业的飞速发展，人们越来越重视住宅的环境舒适化、安全化建设,所以应运而生了智能建筑，而现代化的楼宇电气技术是智能建筑的保障。
此次，我做的毕业设计课题是某住宅小区电气设计，就是一个智能住宅系统，是一个十层的经济适用住宅。
1.2 工程概述
本次设计为民用高层智能建筑，具体项目为某住宅小区项目。建筑楼高为10层，都为用户居住区。本次设计对整栋楼进行电气施工设计。设计的内容大体上分为两大部分：强电设计、弱电设计。每个设计的步骤是根据设计的原则、条件，考虑现实中的要求，进行计算的出相应的技术指标，然后选择产品。
强电设计分为：照明设计、插座设计、低压供配电设计、防雷接地系统和动力设计。照明设计是室内照明和楼道照明，为三级负荷；主要的内容主要是选择合适的灯具使房间能够达到所要求的照度要求，设计中采用单位容量法进行照度计算。插座设计是根据其功能选择合适的插座，然后进行插座的容量计算，并放在其最方便使用的位置上，确定每路可带的插座数目。低压供电设计是强电设计的一个重要部分。主要是确定其供电方式在计算出用户所需负荷，其中包括用户每条线路的负荷、每户单相负荷、每户总的负荷及整座大楼居住区的总体负荷。防雷接地的设计是按照建筑物的重要性、使用性质、发生雷击事故的可能性及后果，确定建筑物防雷与接地的等级；是三级防雷，接地采用的是TN-C-S形式，在一楼的楼道内设有总等电位箱，每层的卫生间设有局部等电位箱。动力部分是电梯的动力设计。
弱电设计包括三个弱电系统，即有线电视系统、电话通讯系统、宽带网络系统。有线电视系统的设计要根据使用户端得到清晰的图像所需电平，计算出进户端电平，计算之前要先设计好系统采用的分配方式，选择合适的分配器、分支器，并查表得出其分配器、分支器的各种技术参数。有线电视信号引自市有线电视网，干线用SYKV-75-9、配线支线SYKV-75-5藕芯同轴电缆。电话信号引自市电话网 ，用HYA-30（2×0.5） SC25型电话线。宽带网络采用超五类4对双绞线。弱电系统采用用户智能箱系统的方式。
第二章 配电系统设计
2.1配电的设计要求及负荷分级
2.1.1设计要求
供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
2.1.2负荷分级及供电要求
电力负荷是根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：
符合下列情况之一时，应为一级负荷：
1、中断供电将造成人身伤亡时。
2、中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3、中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷[1]。
符合下列情况之一时，应为二级负荷：
1、中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
2、中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
3、不属于一级和二级负荷者应为三级负荷。
第七章 技术经济分析
此次设计我做的课题是：某住宅小区强电及弱电系统设计。这个设计是在综合考虑经济及实用两个方面后作出的设计，可以说是个经济实用的设计方案。
现代科技的飞速发展，各种新产品新材料的迅速涌现和快速换代使得电气在现代化的建筑上得到了一日千里的发展，令人叹为观止的大量采用最新产品的豪华建筑可能还没来得及瞻仰就已成了明日大厦，设计制造豆腐渣工程更是我们所不容许的，然而一味的追求高科技含量或者采用高寿命的电气产品也不是设计的精髓。
现代建筑电气的发展趋势是朝着集中和可控的智能化方向发展的，集中是他的主要特点。此次我做的这套电气系统设计是在准确计算的基础上，以经济实用为我主要追求的，平衡考虑国内外发展趋势之后做出的方案。
众所周知，楼宇建筑的寿命和他的框架结构有很大关系，同时从电气方面来考虑的话那么供配电系统就是这个“结构框架”，供配电系统的损坏将是整个建筑电气框架的瘫痪，所以供配电系统必须要有花大价钱超前安装；然而，像是一些“软件”设备却可以“偷工减料”：比如监控系统却可以用黑白镜头代替昂贵的彩色镜头。
当然，这里边还有很多豪华和低廉的选择，防雷接地必须上档次，而内部灯具却可以用低廉的随时更换，但是用以照明的配线却必须是昂贵耐用型的。
现今的建筑发展形势不得不使我们做设计时考虑这些，当然，我在这次设计里有些地方只是计算，还没具体去选型，只是作到前期的设计，随着科技的发展我们还会有很多分析和选择的，那就留待具体分工人员去选择和解决吧！
参考文献
[1] 刘思亮. 建筑供配电. 北京：中国建筑工业出版社，2001
[2] 俞丽华. 电气照明. 上海：同济大学出版社，2001.9
[3] 民用建筑照明设计标准. GBJ133-90
[4] 戴玉兴编. 民用建筑电气设计数据手册. 北京：中国建筑工业出版社，2001
[5] 朱庆元、商文怡.建筑电气设计基础知识.北京：中国建筑工业出版社，1990.7
[6] 叶选. 有线电视及广播. 北京：人们交通出版社，2004.7
[7] 有线电视系统工程技术规范. GB50200-1994
[8] James R. Benya. PE. Lighting for schools.
