- 关 键 词：
-
膜片
弹簧
离合器
- 资源描述：
-

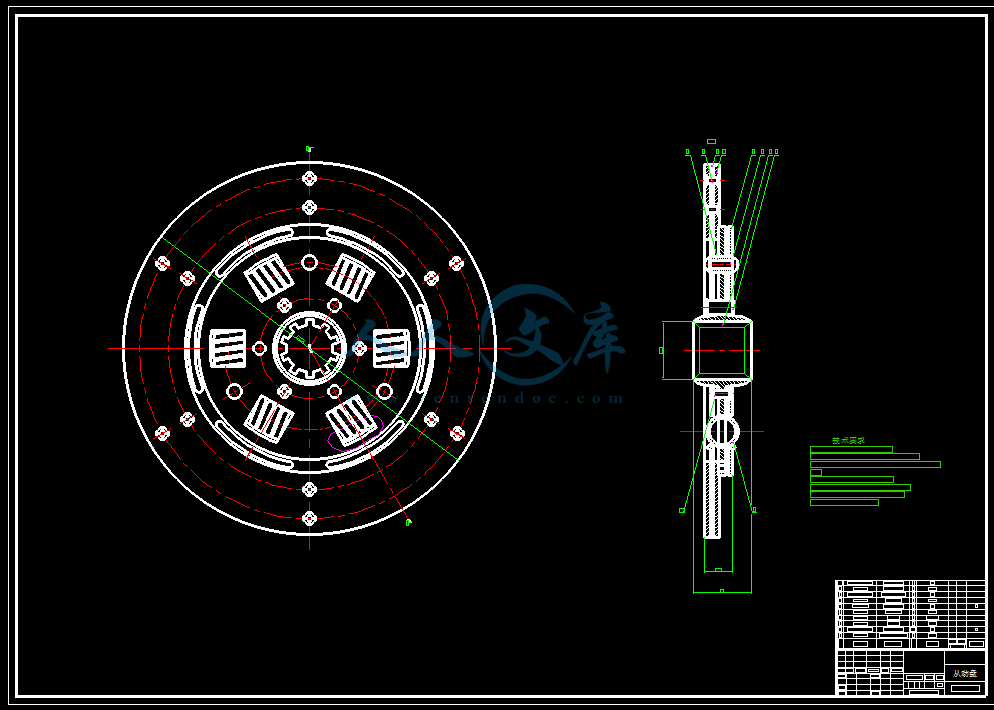

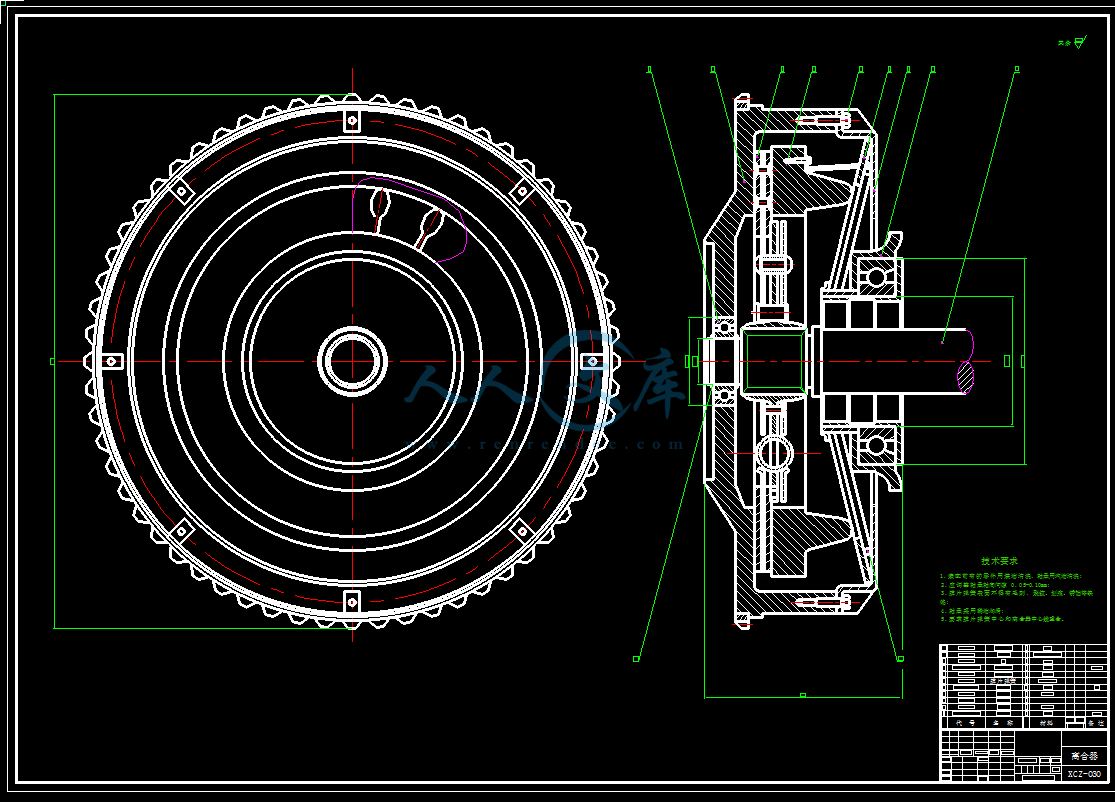

本次设计，我力争把离合器设计系统化，为离合器设计者提供一定的参考价值。抛弃传统的推式膜片弹簧离合器，设计新式的拉式膜片弹簧离合器是本次设计的主要特点。本次设计，我将取得如下成果：1、设计说明书：（1）离合器各零件的结构；（2）离合器主要参数的选择与优化；（3）膜片弹簧的计算与优化；（4）扭转减振器的设计；（5）离合器操纵机构的设计计算。2、图纸有：扭转减振器、摩擦片、膜片弹簧、从动盘、轴、压盘、离合器总成。
- 内容简介：
-
学位论文 50 附录 二 ：中文翻译 通过夹具布局设计和夹紧力的优化控制变形 摘 要 工件变形必须控制在数值控制机械加工过程 之中 。夹具布局和夹紧力是 影 响加工变形程度和分布的 两个主要方面 。在 本文提出了一种多目标模型的建立，以减低 变形的 程度 和增加 均匀变形 分布 。有限元方法 应用 于分析变形。遗传算法发展是为了解决优化模型。最后举了一个例子说明，一个令人满意的结果被求得 ， 这是远优于经验之一的。多目标模型可以减少加工变形有效地改善分布状况。 关键词 ：夹具布局；夹紧力； 遗传算法；有限元方法 1 引言 夹具设计在制造工程中是一项重要 的程序。这对于加工精度是至关重要。一个工件应约束在一个带有夹具元件，如定位元件，夹紧装置，以及支撑元件的夹具中加工。定位的位置和夹具的支力，应该从战略的设计，并且适当的夹紧力应适用。该夹具元件可以放在工件表面的任何可选位置。夹紧力必须大到足以进行工件加工。通常情况下，它在很大程度上取决于设计师的经验，选择 该夹具元件的方案 ，并确定夹紧力。因此，不能保证由此产生的解决方案是 某一特定的工件的 最优或接近最优 的方案。 因此，夹具布局和夹紧力优化成为 夹具设计方案的两个主要方面 。 定位和夹紧装置和 夹紧力 的值都应 适当的选择和 计算 ， 使由于夹紧 力 和切削力 产生的工件变形尽量减少和非正式化 。 夹具设计 的目的 是要找到 夹具元件关于工件和最优的夹紧力的 一个最优 布局或方案 。在这篇论文里 ， 多目标优化方法是代表了 夹具布局设计和夹紧力的优化 的方法 。 这个观点是具有两面性的。 一，是尽量减少 加工表面最大的弹性变形 ； 另一个是尽量均匀变形。 件包 是用来计算 工件 由于夹紧力和切削力 下产生的变形。遗传算法是 发达且 直接 的搜索工具箱，并且被应用于 解决优化问题。最后还给出了一个 案例 的 研究 ，以阐述对所提算法 的应用。 学位论文 51 2 文献回顾 随着优化方法在工业中的广泛运用，近几年 夹具设计优化已获得了更多的利益。夹具设计优化包括夹具布局优化和夹紧力优化。 出了一种 使用刚体模型的夹具 用了一个刚性体模型，为最优夹具布局和最低的夹紧力进行分析和综合。 他提出了基于支持布局优化的程序与计算质量的有限元计算法 。李和 了一个非线性编程方法和一个联络弹性模型解决布局优化问题。两年后， 他们提交了一份 确定关于多钳夹具受到准静态加工力的夹紧力优化的方法。他们还提出了一关于夹 具布置和夹紧力的最优的合成方法，认为工件在加工过程中处于动态。相结合的夹具布局和夹紧力优化程序被提出，其他研究人员用有限元法进行夹具设计与分析。蔡等对 括合成的夹具布局的金属板材大会的理论进行了拓展。 秦等人建立了一个与夹具和工件之间弹性接触的模型作为参考物来优化夹紧力与，以尽量减少工件的位置误差。 交了一份 基于模型的 框架 以 确定所需的最低限度夹紧力，保证了 被夹紧 工件在加工 的动态稳定 。 大部分的上述研究使用的是非线性规划方法，很少有全面的或近全面的最优解决 办法。 所有的夹具布局优化程序必须从一个可行布局开始。 此外，还得到了对这些模型都非常敏感的初步可行夹具布局的解决方案。 夹具优化设计的问题是非线性的，因为目标的功能和设计变量之间没有直接分析的关系。例如加工表面误差和夹具的参数之间（定位、夹具和夹紧力）。 以前的研究表明，遗传算法（ 在解决这类优化问题中是一种有用的技术。吴和陈用遗传算法确定最稳定的静态夹具布局。石川和青山应用遗传算法确定最佳夹紧条件弹性工件。 基于优化夹具布局的遗传算法中使用空间坐标编码。他们还提出了针对主要竞争夹具 优化方法相对有效性的广泛调查的方法和结果。这表明连续遗传算法取得最优质的解决方案。 展了一个夹具布局优化技术，用遗传算法找到夹具布局，尽量减少由于在整个刀具路径的夹紧和切削力造成的加工表面的变形。 定位器和夹具位置被节点号码所指定。 人还提出了一种迭代算法，尽量减少工件在整个切削过程之中由不同的夹具布局和夹紧力造成的弹性变形。 人建成了一个分析模型，认为定位和夹紧装置为同一夹具布局的要素灵活的一部分。 论了混合学习系统用来非 线性有限元分析与支持相结合的人工神经网络（ 和 人工神经网络被用来计算工件的最大弹性变形，遗传算法被用学位论文 52 来确定最佳锁模力。 议将 迭代算法和人工神经网络结合起来发展夹具设计系统。 迭代算法和有限元分析，在二维工件中找到最佳定位和夹紧位置，并且把碎片 的效果考虑进去。 周等人。提出了基于遗传算法的方法，认为优化夹具布局和夹紧力的同时，一些研究没有考虑为整个刀具路径优化布局。一些研究使用节点数目作为设计参数。 一些研究解决夹具布局或夹紧力优化方法，但不能两者都同时进行。 有几项研究摩擦和 碎 片 考虑进去了。 碎片 的移动和摩擦接触的影响对于实现更为现实和准确的工件夹具布局校核分析来说是不可忽视的。 因此将 碎片 的去除效果和摩擦考虑在内以实现更好的加工精度是必须的。 在这篇论文中，将摩擦和 碎片 移除考虑在内，以达到加工表面在夹紧和切削力下最低程度的变形。 一多目标优化模型被建立了。一个优化的过程中基于 有限元法提交找到最佳的布局和夹具夹紧力。 最后，结果多目标优化模型对低刚度工件而言是比较单一的目标优化方法、经验和方法。 3 多目标优化模型夹具设计 一个可行的夹具布局 必须 满足三限制。 首先，定位和夹紧装置 不能 将 拉伸势力 应用到 工件 ； 第二，库仑摩擦约束必须 施加 在所有夹具 夹具元件 位置必须在候选位置。 为一个问题涉及夹具元件 化问题可以在数学上仿照如下 ： 这里的 工区域在加工当中 其中 学位论文 53 是 j 的平均值； i 次的接触点； 是静态摩擦系数； 切向力在 i 次的接触 点 ； i)是 i 次的接触点； i 次接触点； 整体过程如图 1 所示， 一要设计一套可行的夹具布局和优化的夹紧力。最大切削力在切削模型和切削力发送到有限元分析模型中被计算出来。优化程序造成一些夹具布局和夹紧力，同时也是被发送到有限元模型中。在有限元分析座内，加工变形下，切削力和夹紧力的计算方法采用有限元方法 。 根据某夹具布局和变形 ， 然后发送给优化程序，以搜索为一优化夹具 方案。 图 1 夹具布局和夹紧力 优化过程 4 夹具布局设计和夹紧力的优化 遗传 算法 遗传算法（ 是基于生物再生产过程的强劲，随机和启发式的优化方法。 基本思路背后的遗传算法是模拟 “生存的优胜劣汰 “的现象。 每一个人口中的候选个体指派一个健身的价值，通过一个功能的调整，以适应特定的问题。 遗传算法，然后进行复制，交叉和变异过程消除不适宜的个人和人口的演进给下一代。 人口足够数目的演变基于这些经营者引起全球健身人口的增加 和优胜个体代表全最好的方法。 遗传算法程序在优化夹具设计时需夹具布局和夹紧力作为设计变量，以生成字符串代表不同的 布置。 字符串相比染色体的自然演变，以及字符串，它和遗传算法寻找最优，是映射到最优的夹具设计计划。在这项研究里，遗传算法和 直接搜索工具箱是被运用的。 学位论文 54 收敛性遗传算法是被 人口大小 、交叉的概率和概率突变所控制的 。只有当在一个人口中功能最薄弱功能的最优值没有变化时， 到一个预先定义的价值 或有多少几代氮，到达演化的指定数量上限 没有遗传算法停止。 有五个主要因素，遗传算法，编码，健身功能，遗传算子，控制参数和制约因素。 在这篇论文中，这些因素都被选出如 表 1 所列。 表 1 遗传算法参数的选择 由于遗传算法可能产生夹具设计字符串，当受到加工负荷时不完全限制夹具。 这些解决方案被认为是不可行的，且被罚的方法是 用来驱动遗传算法，以实现一个可行的解决办法。 1 夹具设计的计划被认为是不可行的或无约束，如果反应在定位是否定的。在换句话说，它不符合方程（ 2）和（ 3）的限制。 罚的方法基本上包含指定计划的高目标函数值时不可行的 。因此，驱动它在连续迭代算法中的可行区域。 对于约束（ 4） ，当遗传算子产生新个体或此个体已经产生，检查它 们是否符合条件是必要的。 真正的候选区域是那些不包括无效 的区域。在为了简化检查，多边形是用来代表候选区域和无效区域的。 多边形的顶点是用于检查。 “在 功能可被用来帮助检查。 有限元分析 件包是用于 在这方面的研究 有限元分析计算 。 有限元模型是一个考虑摩擦效应的半弹性接触模型，如果材料是假定线弹性。 如图 2 所示，每个位置或支持，是代表三个正交弹簧提供的制约。 图 2 考虑到摩擦的半弹性接触模型 学位论文 55 在 x ， y 和 z 方向和每个夹具类似，但定位夹紧力在正常的方向。 弹力在自然的方向即所谓自然弹力，其余两个弹力即为 所谓的切向弹力。 接触弹簧刚度可以 根据向赫兹接触理论 计算 如下 ： 随着夹紧力和夹具布局的变化，接触刚度也不同，一个合理的线性逼近的接触刚度可以从适合上述方程的最小二乘法得到。 连续插值，这是用来申请 工件的有限元分析模型的 边界条件 。在图 3中说明了夹具元件的位置，显示为黑色界线。 每个元素的位置被其它四或六最接近的邻近节点 所包围。 图 3 连续插值 这系列节点，如黑色正方形所示，是（ 37， 38， 31和 30 ），（ 9， 10 ， 11 ， 18，17号和 16号）和（ 26， 27 ， 34 ， 41， 40和 33 ）。 这一系列弹簧单元，与这些每一个节点相关联。对任何一套节点，弹簧常数 是： 这里， 弹簧刚度在的 j i 次夹具元件， i 次夹具元件和的 J 弹簧刚度在一次夹具元件位置 , i 是周围的 i 次夹具元素周围的节点数量 为每个加工负荷的一步，适当的边界条件将适用于工件的有限元模型。 在这个 工作里 ，正常的弹簧 约束在这三个方向（ X ， Y ， Z ）的和 在切方向 切向弹簧约束， （ X ， Y ） 。 夹紧力是适用于正常方向（ Z）的夹紧点。整个刀具路径是模拟为每 个夹具设计计划所产生的遗传算法应用的高峰期的 X ， Y ， z 切削力顺序到元曲面，其中刀具通学位论文 56 行 证。 在这工作中，从刀具路径中欧盟和去除 碎片 已经被考虑进去。在机床改变几何数值过程中，材料被去除，工件的结构刚度也改变。 因此，这是需要考虑 碎片 移除的影响。有限元分析模型，分析与重点的工具运动和碎片 移除使用的元素死亡技术。 在为了计算健身价值，对于给定夹具设计方案，位移存储为每个负载的一步。 那么，最大位移是选定为夹具设计计划的健身价值。 遗传算法的程序和 间的互动实施如下。 定位和夹具的位置以及夹紧力 这些参 数写入到一个文本文件。那个输入批处理文件 件可以读取这些参数和计算加工表面的变形。 因此， 健身价值观，在遗传算法程序，也可以写到当前夹具设计计划的一个文本文件。 当有大量的节点在一个有限元模型时，计算健身价值是很昂贵的。 因此，有必要加快计算遗传算法程序。作为这一代的推移，染色体在人口中取得类似情况。在这项工作中，计算健身价值和 染色体存放在一个 据库。 遗传算法的程序，如果目前的染色体的健身价值已计算之前，先检查；如果不，夹具设计计划发送到 则健身价值观是直接从数据库 中取出。 啮合的工件有限元模型 ，在每一个计算时间保持不变。每计算模型间的差异是边界条件，因此，网状工件的有限元模型可以用来反复 “恢复 ”令 。 5 案例研究 一个关于低刚度工件的铣削夹具设计优化问题 是被显示在前面的论文中，并在以下各节加以表述。 工件的几何形状和性能 工件的几何形状和特点显示在图 4 中，空心工件的材料 是铝 390 与泊松比 71杨氏模量。 外廓尺寸 27件 顶端内壁的三分之一 是经铣削及其刀具轨迹，如 图 4 所示 。 夹具元件中应用到的 材料 泊松比 杨氏模量的220 的合金钢。 学位论文 57 图 4 空心工件 模拟和加工的运作 举例将工件进行周边铣削，加工参数在表 2 中给出。 基于这些参数，切削力的最高值被作为工件内壁受到的表面载荷而被计算和应用 ，当工件处于 n（切）、 （下径向）和 （下轴） 的切削位置时。 整个刀具路径被 26 个工步所分开，切削力的方向被刀具位置所确定 表 2 加工参数和条件 。 夹具设计方案 夹具在加工过程中夹紧工件的规划如图 5 所示。 图 5 定位和夹紧装置 的可选区域 学位论文 58 一般来说， 3位原则是夹具设计中常用的。夹具底板限制三个自由度，在侧边控制两个自由度。这里， 在 Y=0面上 使用了 4 个定点（ 14 ），以定位工件并限制 2 自由度；并且在 Y=127相反面上，两个压板（ 2）夹紧工件。 在正交面上，需要一个定位元件限制其余的一个自由度，这在优化模型中是被忽略的。在表 3 中给出了定位加紧点的坐标范围。 表 3 设计变量的约束 由于没有一个简单的一体化程序确定夹紧力，夹紧力很大部分 （ 初始阶段被假设为每一个夹板上作用的力。且从符合例 5的最小二乘法，分别由 07 N/m 和 07 N/m 得到了正常切向刚度。 遗传控制参数和 惩 罚函数 在这个例子中， 用到了 下列参数值： 0, 00和 的惩罚函数是 这里 以被 代表。当 到 6 时， 优化结果 连续优化的收敛过程如图 6所示。且收敛过程的相应功能 （ 1） 和 （ 2） 如图 7、图8 所示。 优化设计方案在表 4 中给出。 学位论文 59 图 6 夹具布局和夹紧力优化程序 的 收敛性遗传算法 图 7 第一 个 函数值 的收敛 图 8 第二个函数值 的收敛性 表 4 多目标优化模型的结果 表 5 各种夹具设计方案结果进行比较， 结果 的 比较 从单一目标优化和经验设计中得到的夹具设计的设计变量和目标函数值，如表 5所示。 单一目标优化的结果，在论文中引做比较。 在例子中，与经验设计相比较，单一目标优化方法有其优势。 最高 变形减少了 ，均匀变形增强了 。最高夹紧力的值也减少了 。从多目标优化方法和单目标优化方法的比较中可以得出什么呢？最大变形减少了 ，均匀变形量增加了 ，最高夹紧力的值 减少了学位论文 60 。加工表面沿刀具轨迹 的变形分布如图 9所示。很明显，在三种方法中，多目标优化方法产生的变形分布最均匀。 与结果比较，我们确信 运用最佳定位点分布和最优夹紧力来减少工件的变形。图 10示出了一实例夹具的装配。 图 9 沿刀具轨迹 的变形分布 图 10 夹具配置 实例 6 结论 本文介绍了 基于 有限元 的 夹具布局设计和夹紧力的优化程序 设计。 优化程序是多目标 的： 最大限度地减少加工表面 的 最高变形和最大限度地 均匀 变形 。 健身价值的有限元计算。 对于 夹具设计优化的问题 ， 有限元分析 的结合被证明是一种很有用的方法 。 学位论文 61 在这项研究中，摩擦的影响和 碎片 移动都被考虑到了。为了减少计算的时间，建立了一个染色体的健身数值的数据库， 且网状工件的有限元模型是优化过程中多次使用的。 传统的夹具设计方法是单一目标优化方法或经验 。此研究结果表 明， 多目标优化方法 比起其他两种方法 更有效地减少变形和均匀变形 。这对于在数控加工中控制加工变形是很有意义的 。 参考文献 1、 S， 1993 年） 自动化装配线上棱柱工件最佳装夹定位生成的理论方法 。 C (1995) 优化机床夹具表现的 荷模型 。 2、 C (1998) 快速支持布局优化 。 , N (1999) 通过夹具布局优化改善工件的定位精度 。 3、 , N (2001) 夹具夹紧力的优化和其对 工件的定位精度 的影响。 4、 , N (1999) 通过夹具布局优化改善工件的定位精度 。 5、 , N (2001) 夹具夹紧力的优化 和其对工件定位精度的影响。 6、 , N (2001) 最优夹具设计计算工件动态的影响。 7、 D, S (1987) 灵活装夹系统的有限元分析。 8、 J, R (1991) 运用优化方法在夹具设计中选择支位。 9、 , J, X (1996) 变形金属板材的装夹的原则、算法和模拟。 10、 H, H, L (2005) 夹具装夹方案 的建模和优化设计。 11、 Y, N (2006) 动态稳定装夹中夹紧力最小值的确定。 12、 H, C (1996) 基于遗传算法 的夹具优化配置方法。 13、 , (1996) 借助遗传算法对装夹条件的优化。 14、 , C, , et 2002) 一项关于 空间坐标对 基于遗传算法的夹具优化问题的作用的调查。 15、 , C, , et 2002) 夹具布局优化方法 成效的调查。 16、 , N (2000) 利用遗传算法 优化加工夹具的布局。 17、 , , N (2002) 利用遗传算法 优化夹紧布局和夹紧力。 18、 M, J, Q (2004) 基于遗传算法的柔性装配夹具布局 的 建模与优化 。 学位论文 62 19、 (2005) 通过一种人工神经网络和遗传算法 混合的系统设计智能夹具。 20、 S, , C (2001) 采用遗传算法 固定装置的概念设计。 21、 (2006) 利用遗传算法 优化加工夹具的定位和夹紧点。 22、 L, H, H (2005) 遗传算法用于优化夹具布局和夹紧力。 23、 , (2003) 碎片 位移和摩擦接触的运用对工件夹具布局的校核。 i & 2 007 /4 007# 007be in of In a to of to of to A to a is to is an in It is to be in a as of be be be on be it on s to to is no or a in of be to is of is to an or of In is is is to of is to of is to of A is to is to of of in a . . *)o. 29, 10016, a of 1. a of 2. a 3. Li a a 4. a a 5. of . A , 8 EM 9 8of et 10 an to to of 11 a of of or of an to is of A) a in 213 A to an 14 to in A of of an of 15. 16 a A to of et 17 an by et 18 up as 19 a EA a of A. NN to 20 to A NN a 21 EM to D et 22 a GA of of as of or of be 23, so it is to to to of of to A is A EM to of is a to be at of be in a n be as 12:; :; s ; j 1; 2; :; n 12 3i 1; 2; :; p 4to at in of j is at is of at i) is i) is of is 1 to to is in is to to EA is a to to on A is to in is a a to A of on to in of A to as to of A to In A is by of Pc)of no of in a a or N, A A, In as A is to is to A to a A is if at it in ). 1 As a to it to A. 4), by or is it is to up In to to of be to is in is As 2, or is by in , Y is to in in be 8 as 65of s at of A be a to is to to EA 2 10 11 12 13 1415 16 17 18 19 20 2122 23 24 25 26 27 2829 30 31 32 33 34 3536 37 38 39 40 41 4243 44 45 46 47 48 493 4 A of nd 5.4 of 00mm/of of 5.4 00 3. as is or by 37, 38,31 0, 9, 10, 11, 18, 17 6 26, 27, 34, 41,40 3. A of to of at it,at of to be to In in X, Y, Z)in X, Y). in Z) at by by , Y, Z 23is of so of it is to EA is to In to a is A as of to a of A be to a is to up A As in In in a GA if s of EA is EA be of a in 16, 18, 22 is in 5 of / / / 0 0 of 4. of is a .3 s 52.4 27 6.2 of an is 4. of is a .3 s 20 is on of . on of as on at ( ( ( is 6 本科生毕业设计 1 第 1 章 绪 论 题的 目的 本次设计，我力争把离合器设计系统化，为离合器设计者提供一定的参考价值。抛弃传统的推式膜片弹簧离合器，设计新式的拉式膜片弹簧离合器是本次设计的主要特点。 合器发展历史 近年来各国政府都从资金、技术方面大力发展汽车工业，使其发展速度明显比其它工业要快的多，因此汽车工业迅速成为一个国家工业发展水平的标志。 对于内燃机汽车来说，离合器在机械传动系中作为一个独立的总成而存在，它是汽车传动系中直接与发动机 相连接听总成。目前，各种汽车广泛采用的摩擦式离合器主要依靠主、从动部分之间的摩擦来传递动力且能分离的装置。 在早期研发的离合器中，锥形离合器最为成功。现今所用的盘片式离合器的先驱是多片盘式离合器，它是直到 1925 年以后才出现的。 20 世纪 20 年代末，直到进入30 年代时，只有工程车辆、赛车和大功率的轿车上才采用多片离合器。多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式离合器 1。 近来，人们对离合器的要求越来越高，传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展，传统的操纵形式的 操纵形式正向自动操纵的形式发展。因此，提高离合器的可靠性和延长其使用寿命，适应发动机的高转速，增加离合器传递转矩的能力和简化操纵，已成为离合器的发展趋势。 随着汽车发动机转速、功率不断提高和汽车电子技术的高速发展，人们对离合器的要求越来越高。从提高离合器工作性能的角度出发，传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展，传统的操纵形式正向自动操纵的形式发展。因此，提高离合器的可靠性和延长其使用寿命，适应发动机的高转速，增加离合器传递转矩的能力和简化操纵，已成为离合器的发展趋势。随着计算机 的发展，设计工作已从手工转向电脑，包括计算、性能演示、计算机绘图、制成后的故障统计等等。 合器概述 按动力传递顺序来说，离合器应是传动系中的第一个总成。顾名思义，离合器是“离”与“合”矛盾的统一体。离合器的工作，就是受驾驶员操纵，或者分离，或者本科生毕业设计 2 接合，以完成其本身的任务。 离合器是设置在发动机与变速器之间的动力传递机构，其功用是能够在必要时中断动力的传递，保证汽车平稳地起步；保证传动系换档时工作平稳；限制传动系所能承受的最大扭矩，防止传动系过载。为使离合器起到以上几个作用，目前汽车上广泛采用弹簧压紧的摩 擦式离合器，摩擦离合器所能传递的最大扭矩取决于摩擦面间的工作压紧力和摩擦片的尺寸以及摩擦面的表面状况等。即主要取决于离合器基本参数和主要尺寸。 膜片弹簧离合器在技术上比较先进，经济性合理，同时其性能良好，使用可靠性高寿命长，结构简单、紧凑，操作轻便，在保证可靠地传递发动机最大扭矩的前提下，有以下优点 2： （ 1） 结合时平顺、柔和，使汽车起步时不震动、冲击； （ 2） 离合器分离彻底； （ 3） 从动部分惯量小，以减轻换档时齿轮副的冲击； （ 4） 散热性能好； （ 5） 高速回转时只有可靠强度； （ 6） 避免汽车传动系共振 ，具有吸收震动、冲击和减小噪声能力； （ 7） 操纵轻便； （ 8） 工作性能（最大摩擦力矩 保持稳定） ； （ 9） 使用寿命长。 合器的功用 离合器可使发动机与传动系逐渐接合，保证汽车平稳起步。如前所述，现代车用活塞式发动机不能带负荷启动，它必须先在空负荷下启动，然后再逐渐加载。发动机启动后，得以稳定运转的最低转速约为 300 500r/汽车则只能由静止开始起步，一个运转着的发动机，要带一个静止的 传动系，是不能突然刚性接合的。因为如果是突然的刚性连接，就必然造成不是汽车猛烈攒动，就是发动机熄火。所以离合器可使发动机与传动系逐渐地柔和地接合在一起，使发动机加给传动系的扭矩逐渐变大，至足以克服行驶阻力时，汽车便由静止开始缓慢地平稳起步了。 虽然利用变速器的空档，也可以实现发动机与传动系的分离。但变速器在空档位置时，变速器内的主动齿轮和发动机还是连接的，要转动发动机，就必须和变速器内的主动齿轮一起拖转，而变速器内的齿轮浸在黏度较大的齿轮油中，拖转它的阻力是很大的。尤其在寒冷季节，如没有离合器来分离发动机和 传动系，发动机起动是很困难的。所以离合器的第二个功用，就是暂时分开发动机和传动系的联系，以便于发动机起动。 汽车行驶中变速器要经常变换档位，即变速器内的齿轮副要经常脱开啮合和进入本科生毕业设计 3 啮合。如在脱档时，由于原来啮合的齿面压力的存在，可能使脱档困难，但如用离合器暂时分离传动系，即能便利脱档。同时在挂档时，依靠驾驶员掌握，使待啮合的齿轮副圆周速度达到同步是较为困难的，待啮合齿轮副圆周速度的差异将会造成挂档冲击甚至挂不上档，此时又需要离合器暂时分开传动系，以便使与离合器主动齿轮联结的质量减小，这样即可以减少挂挡冲击以便 利换档。 离合器所能传递的最大扭矩是有一定限制的，在汽车紧急制动时，传动系受到很大的惯性负荷，此时由于离合器自动打滑，可避免传动系零件超载损坏，起保护作用。 现代汽车离合器应满足的要求 根据离合器的功用，它应满足下列主要要求： （ 1） 能在任何行驶情况下，可靠地传递发动机的最大扭矩。为此，离合器的摩擦力矩（大于发动机最大扭矩（； （ 2） 接合平顺、柔和。即要求离合器所传递的扭矩能缓和地增加，以免汽车起步冲撞或抖动 ； （ 3） 分离迅速、彻底。换档时若离合器分离不彻底，则飞轮上的力矩继续有一部份传入变速器，会使换档困难，引起齿轮的冲击响声 ； （ 4） 从动盘的转动惯量小。离合器分离时，和变速器主动齿轮相连接的质量就只有离合器的从动盘。减小从动盘的转动惯量，换档时的冲击即降低 ； （ 5） 具有吸收振动、噪声和冲击的能力 ； （ 6） 散热良好，以免摩擦零件因温度过高而烧裂或因摩擦系数下降而打滑 ； （ 7） 操纵轻便，以减少驾驶员的疲劳。尤其是对城市行驶的轿车和公共汽车，非常重要 ； （ 8） 摩擦式离合器，摩擦衬面要耐高温、耐磨损，衬 面磨损在一定范围内，要能通过调整，使离合器正常工作。 合器工作原理 如图 示，摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构四部分组成。 离合器在接合状态时，发动机扭矩自曲轴传出，通过飞轮 2 和压盘借摩擦作用传给从动盘 3，在通过从动轴传给变速器。当驾驶员踩下踏板时，通过拉杆，分离叉 、分离套筒 和分离轴承 8，将分离杠杆的内端推向右方，由于分离杠杆的中间是以离合器盖 5 上的支柱为支点，而外端与压盘连接，所以能克服压紧弹簧的力量拉动压盘向左，这样，从动盘 3 两面的压力消失，因而摩擦力消失 ，发动机的扭矩就不再传入变本科生毕业设计 4 速器，离合器处于分离状态。当放开踏板，回位弹簧克服各拉杆接头和支承中的摩擦力，使踏板返回原位。此时压紧弹簧就推动压盘向右，仍将从动盘 3 压紧在飞轮上2，这样发动机的扭矩又传入变速器。 12345 6789图 离合器总成 式膜片弹簧离合器的优点 与推式相比，拉式膜片弹簧离合器具有许多优点：取消了中间支承各零件，并不用支承环或只用一个支承环，使其结构更简单、紧凑，零件数 目更少，质量更少；拉式膜片弹簧是中部与压盘相压在同样压盘尺寸的条件下可采用直径较大的膜片弹簧，提高了压紧力与传递转矩的能力，且并不增大踏板力，在传递相同的转矩时，可采用尺寸较小的结构；在接合或分离状态下，离合器盖的变形量小，刚度大，分离效率更高； 拉式的杠杆比大于推式的杠杆比，且中间支承减少了摩擦损失，传动效率较高，踏板操纵更轻便，拉式的踏板力比推式的一般可减少约 %30%25 ； 无论在接合状态或分离状态，拉式结构的膜片弹簧大端与离合器盖支承始终保持接触，在支承环磨损后不会形成间 隙而增大踏板自由行程，不会产生冲击和哭声；使用寿命更长。 计的预期成果 本次设计，我将取得如下成果： 1、设计说明书 ： （ 1）离合器各零件的结构；（ 2）离合器主要参数的选择与优化；（ 3）膜片弹簧的计算与优化； （ 4）扭转减振器的设计；（ 5）离合器操纵机构的设计计算。 2、图纸有：扭转减振器、摩擦片、膜片弹簧、从动盘、 轴、压盘、 离合器总成 。 本科生毕业设计 5 第 2 章 离合器 的结构 设计 为了达到计划书所给的数据要求，设计时应根据车型的类别、使用要求、制造条件，以及“系列化、通用化、标准化”的要求等，合理选择离合器结构。 合器结构选择 与论证 摩擦片的选择 单片离合器因为结构简单，尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底接合平顺，所以被广泛使用于轿车和中、小型货车，因此该设计选择单片离合器。 摩擦片数为 2。 压 紧弹簧 布置形式的 选择 离合器压紧装置可分为 周布弹簧 式、中央弹簧式、斜置弹簧式、膜片弹簧式等。其中膜片弹簧的主要特点是用一个膜片弹簧代替螺旋弹簧和分离杠杆。膜片弹簧与其他几类相比又有以下几个优点 9： （ 1） 由于膜片弹簧有理想的非线性特征 ,弹 簧压力在摩擦片磨损范围内能保证大致不变，从而使离合器在使用中能保持其传递转矩的能力不变。当离合器分离时，弹簧压力不 像 圆柱弹簧那样升高，而是降低，从而降低踏板力 ； （ 2） 膜片弹簧兼起压紧弹簧和分离杠杆的作用，使结构简单紧凑，轴向尺寸小，零件数目少，质量小 ； （ 3） 高速旋转时，压紧力降低很少，性能较稳定；而圆柱弹簧压紧力明显下降 ； （ 4） 由于膜片弹簧大断面环形与压盘接触，故其压力分布均匀，摩擦片磨损均匀，可提高使用寿命 ； （ 5） 易于实现良好的通风散热，使用寿命长 ； （ 6） 平衡性好 ； （ 7） 有利于大批量生产，降低 制造成本。 但膜片弹簧的制造工艺较复杂，对材料质量和尺寸精度要求高，其非线性特性在生产中不易控制，开口处容易产生裂纹，端部容易磨损。近年来，由于材料性能的提高，制造工艺和设计方法的逐步完善，膜片弹簧的制造已日趋成熟。因此，我选用膜片弹簧式离合器 。 本科生毕业设计 6 压盘的驱动方式 在膜片弹簧离合器中，扭矩从离合器盖传递到压盘的方法有三种 9： （ 1） 凸台 窗孔式：它是将压盘的背面凸起部分嵌入在离合器盖上的窗孔内，通过二者的配合，将扭矩从离合器盖传到压盘上，此方式结构简单， 应用较多；缺点：压盘上凸台在传动过程中存在滑动摩擦，因而接触部分容易产生分离不彻底。 （ 2） 径向传动驱动式：这种方式使用弹簧刚制的径向片将离合器盖和压盘连接在一起，此传动的方式较上一种在结构上稍显复杂一些，但它没有相对滑动部分，因而不存在磨损，同时踏板力也需要的小一些，操纵方便；另外，工作时压盘和离合器盖径向相对位置不发生变化，因此离合器盖等旋转物件不会失去平衡而产生异常振动和噪声。 （ 3） 径向传动片驱动方式：它用弹簧钢制的传动片将压盘与离合器盖连接在一起，除传动片的布置方向是沿压盘的弦向布置外，其他的结 构特征都与径向传动驱动方式相同 。 经比较，我选择径向传动驱动方式。 离杠杆 、 分离轴承 分离杠杆的作用由膜片弹簧承担，其作用是通过分离轴承克服离合器弹簧的推力并推动压盘移动，从而使压盘与从动盘和从动盘与飞轮相互分离，截断动力的传递，分离杠杆要具有足够的强度和刚度，以承受反复作用在其上面的弯曲应力，分离轴承的作用是通过分离叉的作用使分离轴承沿变速器前端盖导向套作轴向移动，推动旋转中的膜片弹簧中部分离前端，使离合器起到分离作用。分离本次设计选用的是油封轴承，它可以将润滑脂密封在轴承壳内，使用中不需要增 加润滑，相比供油式轴承则需增加。 合器的散热通风 试验表明，摩擦片的磨损是随压盘温度的升高而增大的，当压盘工作表面超过200180 C 时摩擦片磨损剧烈增加，正常使用条件的离合器盘，工作表面的瞬时温度一般在 180 C 以下。在特别频繁的使用下， 压盘表面的瞬时温度有可能达到C1000 。过高的温度能使压盘受压变形产生裂纹和碎裂。为使摩擦表面温度不致过高，除要求压盘有足够大的质量以保证足够的热容 量外，还要求散热通风好。改善离合器散热通风结构的措施有：在压盘上设散热筋，或鼓风筋；在离合器中间压盘内铸通风槽；将离合器盖和压杆制成特殊的叶轮形状，用以鼓风；在离合器外壳内装导流罩。膜片弹簧式离合器本身构造能良好实现通风散热效果，故不需作另外设置。 动盘总成 从动盘总成由摩擦片，从动片，减震器和从动盘穀等组成。它虽然对离合器工作本科生毕业设计 7 性能影响很大的构件，但是其工作寿命薄弱，因此在结构和材料上的选择 是设计的重点。从动盘总成应满足如下设计要求： （ 1） 转动惯量要小，以减小变速器换档时轮齿简单冲击 ； （ 2） 应具有轴向弹性，使离合器接合平顺，便于起步，而且使摩擦面压力均匀，减小磨损。 （ 3） 应装扭转减振器，以避免传动系共振，并缓和冲击。 1、 摩擦片要求 摩擦系数稳定 、 工作温度、单位压力的变化对其影响要小，有足够的机械强度和耐磨性；热稳定性好，磨合性好，密度小；有利于结合平顺，长期停放离合器摩擦片不会粘着现象的。综上所述，选择石棉基材料。石棉基摩擦材料是由石棉或石棉织物、粘结剂（树脂或硅胶）和特种添加剂热压制 成，其摩擦系数为 度小，价格便宜，多年来在汽车离合器上使用效果良好。同时，摩擦片从动钢片用铆钉连接，连接可靠，更换摩擦片方便，而且适宜在从动钢片上装波形弹簧片以获得轴向弹性。 2、 从动盘的轴向弹性 从动盘的轴向弹性可改善离合器性能，使离合器接合柔和，摩擦面接触均匀，磨损较小。为使从动盘有轴向弹性，单独制造扇形波状弹簧与从动钢片铆接。波状弹簧可用比钢片轻薄的材料制造，轴向弹性较好，转动惯量小，适宜高速旋转，且弹簧对置分布，弹性好。因此设计中选用此类弹簧。 3、 扭转减震器 扭转减震器几乎是现代 汽车离合器从动盘上必备的部件，主要由弹性元件和阻尼元件组成。弹性元件可降低传动系的首端扭转刚度，从而降低传动系扭转系统的某阶固有频率，改变系统的固有振型，使之尽可能避免由发动机转矩主谐量激励引起的共振。但是 ,这种共振往往难以避免。汽车行驶在不平的道路上行驶阻力也会时刻变化。当由于路面不平引起的激力频率与传动系的某阶自振频率重合时，也会发生共振现象。阻尼元件则可有效的耗散此时的振动能量，因而扭转减震器可有效地降低传动系共振载荷与噪声。 扭转减震器的弹性特性，又线性和非线性两种。弹性元件采用圆柱螺旋弹簧的减震器 ，其弹性特点为线性。阻尼元件采用摩擦片通过碟形弹簧建立阻尼默片的正应力，其阻尼力矩比较稳定。因此发动机的扭矩实际上是通过一些弹性元件传递到传动系的。 摩擦式扭转减震器工作原理： 离合器工作时，扭矩从摩擦片传给从动钢片再传给本科生毕业设计 8 从动 盘 毂，此时弹簧被压缩，从动钢片相对从动 盘 毂前移（从动毂边缘上的缺口控制着钢片与毂的最大位移）。 合器结构设计 的 要点 在进行离合器的具体设计时，首先应保证传递发动机最大扭矩为前提，然后满足下列条件 15: （ 1） 如前所述，扇形波状弹簧对置分布铆接在从动钢片上，并在从动盘上设置扭 转减震器保证离合器接合柔和，摩擦片制成一定锥度（从动盘锥形量约为 其大端面向飞轮，这样从动 盘 毂在从动轴（即变速器第一轴）花键上易于滑动，有利于离合器彻底分离。 （ 2） 离合器主动部分与从动部分的连接和支撑形式，离合器的主动部分包括飞轮，离合器盖与他们一起转动并能轴向移动的压盘，压盘通过钢片与离合器盖相连，离合器从动部分有从动盘，从动轴，从动轴装在飞轮与压盘之间，可在从动轴花键上滑动，设计时把离合器从动轴的前轴承安装在发动机曲轴的中心孔内。 （ 3） 离合器从动轴的轴向定位及轴承润滑，离合器从动轴在安装 后应保持轴向定位，在拆卸时便于离合器中抽出来。因此，设计时使从动轴前轴承外圆与飞轮为过渡配合，而前轴承内圈与从动轴为间隙配合，离合器的从动轴轴向定位是靠从动轴后轴承来保证的。离合器分离轴承靠注入黄油润滑的，而从动轴前轴承靠油杯定期注入润滑。 为防止润滑油流到摩擦衬面，造成离合器打滑，除在轴承处安有自紧油封外，还在飞轮上开泄油孔。 （ 4） 离合器运动零件的限位，离合器处于接合时为使压盘与摩擦片很好接合，应使分离弹簧与分离轴承之间保持一定间隙，这是分离轴承回位弹簧加以保证。分离时，应对踏板的最大行程加以限制。 离合器主要零件的设计 动盘 扇形波状弹簧两两对置铆接与从动钢片上，两侧在铆接摩擦片，铆钉都采用铝制埋头铆钉，摩擦衬面在铆接后腰磨削加工，使其工作表面的不平度误差小于 动盘本体采用 45 号钢冲压加工得到，为防止其弯曲变形而引起分离不彻底，一般在从动盘本体上设径向切口。 擦片 摩擦片在性能上要满足如下要求： （ 1） 摩擦系数稳定，工作温度，滑磨速度，单位压力的变化对其影响 ； 本科生毕业设计 9 （ 2） 具有足够的机械强度和耐磨性，热稳定性好； （ 3） 有利于接合平顺； 发生粘着现象。 （ 4） 摩擦片选用材料为石棉基摩擦材料，它是由石棉或石棉织物、粘结剂和特种添加剂热压而成，其摩擦系数为 石棉基摩擦材料密度小，工作温度小于 180 ，价格便宜，使用效果良好，在汽车离合器中广泛使用。 膜片弹簧 膜片弹簧使用优质高精质钢。其碟簧部分的尺寸精度要求高，碟簧材料为60了提高膜片弹簧的承载能力，要对膜片弹簧进行调质处理，得具有高抗疲劳能力的回火索氏体。要防止膜片内缘离开，同时对膜片弹簧进行强压处理（将弹簧压平并保 持 1412 小时），使其高压力区产生塑性变形以产生残余反向应力，对膜片弹簧的凹表面进行喷丸处理，喷丸是 白口铁小丸， 可提高弹簧的疲劳寿命。同时，为提高分离指的耐磨性，对其进行局部高频淬火式镀 铬。 采用乳白镀 铬 ，若膜片弹簧许用应力可取为 1500 1700N/ 压盘 压盘的材料选用 造制成。它要有一定的质量和刚度，以保证足够的热容量和防止温度升高而产生的弯曲变形。压盘应与飞轮保持良好的对中，并进行静平衡。压盘的摩擦工作面需平整光滑， 其端面粗糙不低于 盘壳用 12一端固定在压盘端面上。 离合器盖 离合器盖的膜片弹簧支撑处须具有较大的刚度和较高的尺寸精度，压盘高度（丛承压点到摩擦面的距离）公差要小，支撑环和支撑铆钉的安装尺寸精度要高，耐磨性好，膜片弹簧的支撑形式采用铆钉作支承时，如果分离轴承与曲轴中心线不同心，可引起铆钉的过度磨损。提高铆钉硬度的套筒和支承与曲轴中心线不同心，亦可引起铆钉的过度。提高铆钉硬度的套筒和支承圈是提高耐磨性的结构措施，采用 10 钢材材料、 本章小 结 本章系统介绍了膜片弹簧离合器的结构，并讲述了离合器各零件的结构和材料 ，以及各部分的连接关系， 为下章离合器的计算打下基础。 本科生毕业设计 10 第 3 章 离合器的设计计算及说明 离合器设计所需数据 表 合器原始数据 汽车的驱动形式 42 汽车最大加载质量 2000 车的质量 4325 动机位置 前置 发动机最大功率 75动机最大转速 4500r/动机最大扭矩 合器形式 机械、干式、单片、膜片弹簧（压式） 操纵形 式 液压人力操纵 摩擦片最大外径 f=225板行程 15080 mm 车最大时速 110 km/h 摩擦片 主要参数的选择 采用单片摩擦离合器是利用摩擦来传递发动机扭矩的，为保证可靠度，离合器静摩擦 力矩摩擦片 的静压力： T （ （ 式中 ： 离合器后备系数（ 1 ） 发动机的最大扭矩可由式 : m a xm a x 9 5 4 9（ 求 得 式中 ： 754500 在 间 ， 取 =196 1） 后备系数 是离合器的重要参数，反映离合器传递发动机最大扭矩的可靠程度，选择 时，应从以下几个方面考虑： a. 摩擦片在使用中有一定磨损后，离合器还能确保传递发动机最大扭矩； b. 防止离合器本身滑磨程度过大； c. 要求能够防止本科生毕业设计 11 传动系过载。通常轿车和轻型货车 =合设计实际 情况，故选择 = 则有 可有表 得 表 合器后备系数的取值范围 车型 后备系数 乘用车及最大总质量小于 6t 的商用车 大总质量为 6 14t 的商用车 车 擦片的外径可有式 :（ 求得 直径系数，取值见 表 取 16 得 D= 表 径系数的取值范围 车型 直径系数乘用车 大总质量为 商用车 片离合器 ) 片离合器 ) 最大总质量大于 商用车 擦片的尺寸已系列化和标准化 ,标准如下表 (部分 ): 表 合器摩擦片尺寸系列和参数 外径 D60 180 200 225 250 280 300 325 内径 d10 125 140 150 155 165 175 190 厚度 /1 C 面面积 06 132 160 221 302 402 466 546 摩擦片的摩擦因数 f 取决于摩擦片所用的材料及基工作温度、单位压力和 滑 磨速度等因素。 可由表 得 ： 摩擦面数 Z 为离合器从动盘数的两倍，决定于离合器所需传递转矩的大小及其结构尺寸。本题目设计单片离合器，因此 Z=2。离合器间隙 t 是指离合器处于正常接合状态、分离套筒被回位弹簧拉到后极限位置时，为保证摩擦片正常磨损过程中离合 器仍能完全接合，在分离轴承和分离杠杆内端之间留有的间隙。该间隙 t 一般为3 4 t=4 本科生毕业设计 12 表 擦材料的摩擦因 数的取值范围 摩擦材料 摩擦因数f 石棉基材料 模压 织 末冶金材料 铜基 基 属陶瓷材料 合器的静摩擦力矩为： cc （ 与式 （ 联立得： 33 （ 代入数据得： 单位压力 表 擦片单位压力的取值范围 摩擦片材料 单位压力0p/棉基材料 模压 织 末冶金材料 模压 织 金属陶瓷材料 摩擦片 基本参数的优化 （ 1） 摩擦片外径 D（ 的选取应使最大圆周速度05 70m/s，即 3m a x eD m/s 7065 m/s （ 式中，0m/s） ；r/ （ 2）摩擦片的内、外径比 C 应在 C （ 3） 为了保证离合器可靠地传递 发动机的转矩，并防止传动系过载，不同车型的值应在一定范围内，最大范围为 （ 4） 为了保证扭转减振器的安装，摩擦片内径 d 必须大于减振器振器弹簧位置本科生毕业设计 13 直径020 502 0 Rd （ 5）为反映离合器传递的转矩并保护过载的能力，单位摩擦面积传递的转矩应小于其许用值，即 0220 （ 中，0N.m/ 可按表 取 经检查 ,合格。 表 位摩擦面积传递转矩的许用值 离合器规格 210 250210 325250 325 20 10/ 0 28 0 30 0 35 0 40 （ 6） 为降低离合器滑磨时的热负荷，防止摩擦片损伤， 对于不同车型，单位压力0 p 7） 为了减少汽车起步过程中离合器的滑磨 ， 防止摩擦片表面温度过高而发生烧伤 ,离合器每一次接合的单位摩擦面积滑磨功应小于其许用值 ,即 224 （ 式中 , 为单位摩擦面积滑磨 (J/ 为其许用值 (J/ 对于乘用车： J/于最大总质量小于 商用车： J/于最大总质量大于 用车： J/W 为汽车起步时离合器接合一次所产生的总滑磨功（ J），可根据下式计算 2202221800 （ 式中， r 为轮胎滚动半径（ m）；g r/算时乘用车取本科生毕业设计 14 2000 r/商用车 取 1500 r/ 其中： i 6.0rr m 4325g 代入式（ 得 J ，代入式（ 得 ， 合格。 （ 8） 离合器接合的温升 式中 ,t 为压盘温升 ,不超过 108 C ； c 为压盘的比热容， c J/(C)；为传到压盘的热量所占的比例，对单片离合器压盘； ， m 为压盘的质量15.3m 入， 76.4t C ，合格。 片弹簧主要参数的选择 1. 比较 H/h 的选择 此值对膜片弹簧的弹性特性影响极大，分析式 （ 中载 荷与变形 1 之间的函数关系可知，当 2， 增函数； 2， 一 极值，而该极值点又恰为拐点； 2， 一极大值和极小值；当 2， 小值在横坐标上 ，见图 1- 2/ 2- 2/ 3- 22/2 4- 22/ 5- 22/ 图 膜片弹簧的弹性特性曲线 为保证离合器压紧力变化不大和操纵方便，汽车离合器用膜片弹簧的 H/h 2 范围内选取。常用的膜片弹簧板厚为 2 4设计 2， h=3则 H=6 本科生毕业设计 15 2. R/r 选择 通过分析表明， R/r 越小，应力越高，弹簧越硬，弹性曲线受直径误差影响越大。汽车离合器膜片弹簧根据结构布置和压紧力的要求， R/r 常在 范围内取值。 本设计中取 25.1摩擦片的平均半径 94r 整 118R 255.1 汽车膜片弹簧在自由状态时 ，圆锥底角一般在 159 范 围内 ， 本设计中 a r c t a n 得 在 159 之间，合格。 分离指数常取为18，大尺寸膜片弹簧有取 24 的，对于小尺寸膜片弹簧，也有取 12 的，本设计所取 分离指数为 18。 1092 取 31 102 满足2 5. 压盘加载点半径 1R 和支承环加载点半径 1r 的确定 1r 应略大于且尽量接近 r， 1R 应略小于 R 且尽量接近 R。本设计取 1161 R 61 r 膜片弹簧应用优质高精度 钢板制成 ，其碟簧部分的尺寸精度要高。国内常用的碟簧材料的为 60量应力可取为 1600 1700N/ 6. 公差与精度 离合器盖的膜片弹簧支承处，要具有大的刚度和高的尺寸精度，压力盘高度（从承压点到摩擦面的距离）公差要小，支承环和支承铆钉安装尺寸精度要高，耐磨性要好。 膜片弹簧的优化设计 （ 1） 为了满足离合器使用性能的要求，弹簧的 初始锥角 应在一定范围内，即 本科生毕业设计 16 （ 2） 弹簧各部分有关尺寸的比值应符合一定的范围，即 （ 3） 为了使摩擦片上的压紧力分布比较均匀，推式膜片弹簧的压盘加载点半径1R （或拉式膜片弹簧的压盘加载点半径 1r ）应位于摩擦片的平均半径与外半径之间，即 推式： 24/)( 1 拉式： ( 1 （ 4） 根据弹簧结构布置要求， 1R 与 R ， 621 1 620 1 40 0 rr f （ 5） 膜片弹簧的分离指起分离杠杆的作用，因此 杠杆比应在一定范围内选取，即 推式： rR rr f 拉式： rR rR f 由（ 4）和（ 5）得 34320 片弹簧的载荷与 变形 关系 碟形弹簧的形状如以锥型垫片， 见图 它具有独特的弹性特征，广泛应用于机械制造业中。膜片弹簧是具有特殊结构的碟形弹 簧，在碟簧的小端伸出许多由径向槽隔开的挂状部分 分离指。膜片弹簧的弹性特性与尺寸如其碟簧部分的碟形弹簧完全相同（当加载点相同时）。因此，碟形弹簧有关设计公式对膜片弹簧也适用。 通过支承环和压盘加在膜片弹簧上的沿圆周分布的载荷，假象集中在支承点处，用 载点间的相对变形（轴向）为 1，则压紧力 之间的关系式为 : 本科生毕业设计 17 2111111211211 r/ 式中： E 弹性模量，对于钢， 泊松比，对于钢， = 膜片弹簧在自由状态时，其碟簧部分的内锥高度 h 弹簧钢板厚度 R 弹簧自由状态时碟簧部分的大端半径 r 弹簧自由状态时碟簧部分的小端半径 压盘加载点半径 支承环 加载点 半径 图 片弹簧的尺寸简图 表 片弹簧弹性特性所用到的系数 R r R1 h 118 94 116 96 6 3 代入（ 得 1213111 （ 对（ 求一次导数，可解出 1=二次导数可得拐点。 凸点： ， F N 凹点： ， F N 拐点： 51 ， 92731 F N 2、 当离合器分离时，膜片弹簧加载点发生变化。设分离轴承对膜片弹簧指所加 的载荷本科生毕业设计 18 为 应此载荷作用点的变形为 2。由 111 112 （ 11112 f （ 列出表 表 片弹簧工作点的数据 1 2 F 273 2F 片弹簧工作点位置的选择。从膜片弹簧的弹性特性曲线图分析出，该曲线的拐点 2111 。新离合器在接合状态时，膜片弹簧工作点 B 一般取在凸点 M 和拐点 H 之间，且靠近或在 H 点处，一般 ,以保证摩擦片在最大磨损限度 范围内压紧力从 化不 大。当分离时，膜片弹簧工作点从 B 变到 C ，为最大限度地减小踏板力， C 点应尽量靠近 N 点。 为了保证摩擦片磨损后仍能可靠的传递传矩，并考虑摩擦因数的下降，摩擦片磨损后弹簧工 作压紧 力 大于或等于新摩擦片时的压紧力 见图 片弹簧的应力计算 假定膜片弹簧在承载过程中其子午断面刚性地绕此断面上的某中性点 O 转动（ 断面在 O 点沿圆周方向的切向应变为零，故该点的切向应力为零， O 点以外的点均存在切向应变和切向应力。 现选定坐标于子午断面，使坐标原点位于中性点 O。令 X 轴平行于子午断面的上下边，其方向如上图所示，则断面上任意点的切向应力为： xe y2/ 2t （ 本科生毕业设计 19 图 膜片弹簧工作点位置 式中 碟簧部分子午断面的转角（从自由状态算起） 碟簧部分子有状态时的圆锥底角 e 碟簧部分子午断面内中性点的半径 e=（ (R/r) （ 了分析断面中断向应力的分布规律，将（ 写成 轴的 关系式 ： 图 切向应力在子午断面的分布 由上式可知，当膜片弹簧变形位置 一定时，一定的切向应力 t 在 标系里呈线性分布。 当 0t 时 X)2(Y ，因为 )2( 的值很小，我们可以将 )2( 看成本科生毕业设计 20 )2( ，由上式可写成 X)2( 。此式表明，对于一定的零应力分布在中性点 O 而与 X 轴承 )2( 角的直线上。从式（ 以看出当 时无论取任何值，都有 e)2(Y 。显然，零应力直线为 K 点与 O 点的连线，在零应力直线内侧为压应力区，外侧 位拉应力区，等应力直线离应力直线越远，其应力越高。由此可知，碟簧部分内缘点 B 处切向压应力最大， A 处切向拉应力最大，分析表明， B 点的切向应力最大，计算膜片弹簧的应力只需校核 B 处应力就可以了，将 B 点的坐标 X=（ Y=h/2 代入（
