150FM摩托车发动机装配线设计

23页 13000字数+论文说明书+任务书+15张CAD图纸【详情如下】

















U型架.dwg

任务书.doc

双头螺栓1.dwg

双头螺栓2.dwg

外文翻译--优化活塞行动改进的发动机性能.doc

夹具零件图3张.dwg

安装翻板.dwg

定位销1.dwg

定位销2.dwg

工艺卡.dwg

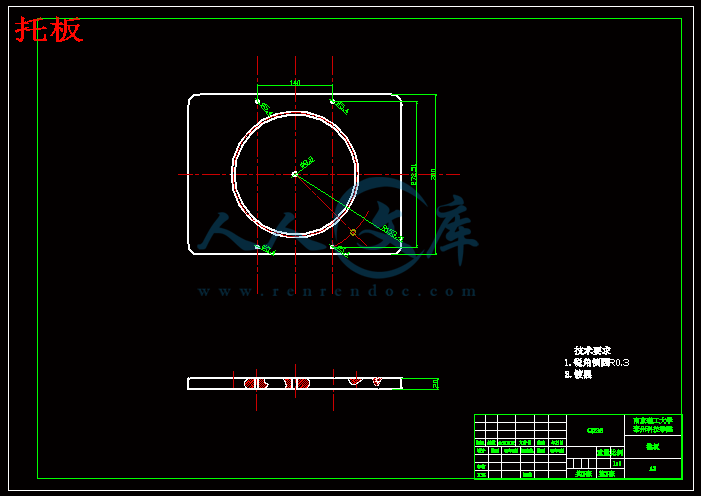

托板.dwg

线体.dwg

转盘.dwg

连接转轴1.dwg

连接转轴2.dwg

连接轴.dwg

随行夹具装配图.dwg

150FM摩托车发动机装配线设计开题报告.doc

150FM摩托车发动机装配线设计论文.doc

1 引言……………………………………………………………………………………1

1.1 本课题研究依据和意义………………………………………………………………1

1.2 本课题相关的国内外研究现状………………………………………………………1

1.3 本文的具体工作………………………………………………………………………2

2 摩托车发动机装配线的线体设计…………………………………………………… 4

2.1 线体的总体设计………………………………………………………………………4

2.2 线体的具体设计………………………………………………………………………5

3 摩托车发动机装配线的随行夹具设计……………………………………………… 5

3.1 随行夹具的总体设计…………………………………………………………………6

3.2 随行夹具的具体………………………………………………………………………6

4 摩托车发动机装配工艺编制 …………………………………………………………9

4.1 发动机的安装工艺………………………………………………………………………9

4.2 发动机的拆卸工艺 ……………………………………………………………………13

结束语 ……………………………………………………………………………………19

致谢 ………………………………………………………………………………………20

参考文献 …………………………………………………………………………………21

毕业设计说明书（论文）中文摘要

摘要

随着摩托车的普及，发动机的制造已经显得尤为重要，发动机流水线装配的工艺过程需借助装配线进行，由于装配工艺的好坏直接影响产品质量和发动机的生产速度，因此，发动机装配线在整个生产过程中占有重要地位。发动机装配线是否合理，直接影响了摩托车质量和产量。随着摩托车行业的发展，本课题就是以摩托车发动机为研究对象，根据毕业设计任务书上的设计要求及通过对本课题的研究，以本校的现有资源为依托对发动机装配线进行设计，针对实验室教学的场地限制，在查看已有文献的基础上，设计整套摩托车发动机的装配线。使之既符合本校实际教学需要。首先完成装配线线体的设计。在线体的选择上充分考虑了本校的实际情况。在此基础上，设计了与装配线线体相匹配的随行夹具。本课题题的研究，最终要设计一项可以用于本校实验室教学同时又适用于实际生产的摩托车发动机装配线。因此，本课题具有很大的现实意义。

关键词装配线随行夹具发动机

毕业设计说明书（论文）外文摘要

Title The Assembly line Design of 150FM Motocycle Engine

Abstract

With the popularity of motorcycles, motor manufacturing has been more important, the engine assembly line to another assembly line process, the assembly process as a result of a direct impact on product quality and production speed of the engine, the engine assembly line in the entire production process occupies an important position.Engine assembly line is reasonable, a direct impact on the quality and production motorcycle.As the motorcycle industry, this issue is to study motorcycle engine, according to mandate graduation project book of design requirements and through the study of this issue to the university's existing resources based on the design of the engine assembly line, for laboratory teaching space restrictions, in view of the basis of existing literature, the design of the entire motorcycle engine assembly line. So that the actual teaching is in line with our needs. Complete the body assembly line design. Selection on-line full account of the actual situation of the school. On this basis, the design of the assembly line and the accompanying body to match fixture.The title of the study subjects, and ultimately can be used to design a laboratory school for teaching at the same time, the actual production of the motorcycle engine assembly line. Therefore, this issue has great practical significance.

Keywords assembly line retinue jig engine

引言

1.1 本课题研究依据和意义

在摩托车产品中，发动机是摩托车领域技术最密集的关键部件，发动机的制造显得尤为重要，而在摩托车发动机装配过程中，由于被装配零件的多样性、工艺的繁琐性，采用摩托车发动机装配线就显得尤为重要。装配工艺的好坏直接影响发动机产品的质量和生产效率。发动机流水线装配的工艺过程需借助装配线进行，因此，发动机装配线在整个生产过程中占有重要地位，发动机装配线是否合理，直接影响了摩托车质量和产量。本课题就是以摩托车发动机装配线为研究对象，以本校的现有资源条件对发动机装配线进行设计。本课题题的研究目标，最终是要设计一项可以用于本校实验室教学同时又适用于实际生产的摩托车发动机装配线。因此，本课题具有很大的现实意义。

摩托车发动机装配线是一个发动机顺序装配的流水线工艺过程，每个工位之间是流水线生产，因此每个环节的控制都必须具备较高的可靠性和一定的速度，才能保证生产的连续性和稳定性。[1]

为了使复杂的发动机质量达到设计要求，就必须要在装配过程中注重每一个环节，而确保每个环节都既达到高度精细，又满足工业生产必需的高效率，就必然要借助最先进的生产制造技术才能实现。[2] 随着摩托车行业的发展，国内摩托车生产厂家质量意识的不断提高，摩托车发动机装配技术、设备也将越来越受到重视。[3]

1.2 本课题相关的国内外研究现状

目前我国发动机装配线其设计开发能力已接近国外先进水平，在装配线开发方面已缩短了与国外先进水平的差距。[8]但就全国范围而言，总体开发和技术创新能力还参差不齐，一些企业装配线的开发还处在引进、仿制及小规模改进阶段，没有形成自己独立完善的开发系统，主要是缺乏高水平的设计开发人才，缺乏验证手段，加之开发资金投入不足，这种弱的开发能力是我们不能进入世界摩托车发动机强国的障碍之一。为了促进我国摩托车行业的发展，在人员素质的提高、科研手段的完善、资料的积累、信息系统的建立等方面还需做大量的工作。[9]

近年我国许多企业花了很大的力气，从国外引进了先进的加工生产线、装配线和各式各样的设备，使我们的工艺装备、加工能力和水平有了大幅度的提高。但从总的方面来看，我们的装配线水平与发达国家相比还有一定差距。[4]目前，国内还有部分生产厂生产条件较差，从原本混乱的零部件市场上购买零部件拼装发动机，经常出现紧固件松动、密封部位渗油、摩擦损失偏大、振动噪声偏大、零部件损坏等现象。其中甚至地摊装配，因此，因装配问题占不少。[5]

随着摩托车行业的发展，发动机装配线正由刚性装配线向柔性装配线方向发展，柔性装配线的特点是装配节拍可以在一定的范围内自由调整，可以实现多品种混流生产并适应生产纲领的变化。又由于在装配作业时装配对象和装配工人保持相对静止状态，对采用专门的装配设备保证装配的高质量提供了方便的条件，便于实现装配的自动化。国内发动机装配线目前也趋于采用柔性装配线。[6]

柔性自动化生产技术以工艺设计为先导，以数控技术为核心，是自动化地完成企业多品种、小批量的加工、制造、装配、检验等过程的先进生产技术。这样它不仅能加快生产速度，而且能有效的减少劳动力的投入，它涉及计算机、网络、控制、信息、监测、生产系统仿真、质量控制与生产管理等技术。国外厂家生产的装配线由于价格昂贵，国内一般厂家难以承受。

在装配线制造技术上来看，我国少数设备生产厂通过对引进技术的消化吸收，已能自行设计和制造用于非同步装配线，并用于生产中。但与引进的设备相比还有一定的差距，主要问题和技术难点是可靠性差，辊子和滚杠耐磨强度低，影响设备的使用寿命。不少这种设备还是引进的，如果采用国产设备将使生产线的成本大大降低，在我国有广泛的推广前景，因此在这方面还有待于进一步研制，尚需我们全行业的共同努力。[10]

1.3 本文的具体工作

本文的具体工作是根据毕业设计任务书上的设计要求针对实验室教学的场地限制，在查看已有文献及通过对本课题的研究的基础上，设计整套摩托车发动机的装配线。使之既符合本校实际教学需要，又适用于企业生产的摩托车发动机装配线。

首先到学校实验室及摩托车生产企业的发动机装配车间进行考察，预计本课题的可行性，为装配线的整体设计做好准备。以实验室场地为基础，确定线体的整体尺寸，初步完成装配线的线体设计。对摩托车发动机进行实际拆装，了解发动机的构造，合理安排发动机的装配工序。根据发动机的尺寸、要求等，设计随行夹具。设计过程中结合实际，做必要的修改按任务书要求。

总体设计考虑是这样的，通过查阅相关资料选择两半圆加两直线线体（类似长椭圆形），当然可考虑增加分装线设计；由于考虑到并非用于大批量生产，以及设计的结束语

本课题对摩托车发动机装配线进行了设计，对在发动机装配过程中可能出现的问题进行了深入细致的分析，同时参考了国内外摩托车发动机装配线设计的先进实例，查阅了大量相关资料，深刻领会了它的结构及设计方法，总结出一般摩托车发动机装配线的设计思路，同时在细致研究了其各个部分的设计原理及在借鉴前人理论分析成果的基础上，总结出了自己的设计思路，以CAD为绘图工具，掌握了摩托车发动机装配线的常规设计流程。

由于作者的水平所限，很多地方考虑的还不是很全面。需要的改进的地方还有很多。论文中的摩托车发动机装配线的设计方法仅适用于小型企业的摩托车发动机组装。摩托车发动机装配线的设计还有许多别的种类，很多高级的摩托车发动机装配线的设计很独特，很新颖，工作效率和方式与一般的摩托车发动机装配线有很大差别，考虑到学校的实际情况，可能会不适合。

摩托车发动机装配线在实际装配过程中有很多变量，这个是理论设计考虑不到的，有些变量对结果影响很小，可以忽略不计，有些影响却很大，这就造成了理论设计与实际生产的出入很大。另外这些误差有的以现在的学校科技水平暂时还解决不了，这时往往用经验结果更加准确，就拿经验代替了理论公式。但是经验往往有其局限性，不可能适合所有的情况，应该具体问题具体分析对待。

通过总结，希望能为后续的摩托车发动机装配线的设计提供一点思路，解决更多的难题，给实际生产提供更有用的帮助。

致谢

在这次课题研究过程中，我得到了许多人的帮助，他们的热心，激情，耐心让我感动不已，我从他们身上学到了许多高贵的品质。

首先我要感谢我的指导老师，在做毕业设计中，有一段时间，我的思路很混乱，找不到切入点，不知道该怎么继续下去了。正当我心灰意冷的时候，曲老师鼓励了我，并耐心的给我分析课题，讲解研究方法，做出专业性的指导。终于帮助我顺利的完成了毕业设计。曲老师的兢兢业业的工作态度，一丝不苟的治学精神，温文尔雅的教育方法给我留下了难以磨灭的印象，也使我受益匪浅。我要由衷的对曲老师说一声“谢谢您，曲老师！”

然后我还要感谢和我同组一起做毕业设计的同学。在整个毕业设计中，我们相互协作，相互帮助，相互鼓励，相互讨论，相互解决了不少难题。每次我有疑问找他们帮忙，他们都耐心的指导，并且总是很细心的给我讲解，直到我明白了为止。我对CAD这个软件的运用不是很熟练，经过这段时间的毕业设计，使我从一个CAD菜鸟迅速成长为一个CAD高手。在这次毕业设计过程中，也培养了我的耐心和细心。本课题是和实际生产连接密切的一个课题，把四年来所学各种知识，结合在一起，巩固了理论知识，也更好的把理论与实际相结合。为日后踏上工作岗位打好坚实的基础。

还有许多同学在毕业设计过程中给我提供了许多帮助，他们给我提供了许多资料，建议和帮助。使我在大学最后的日子里深深体会到了同学间的手足之情。在这里也表示对他们的感谢。

最后感谢评审老师能够在百忙中审查我们的论文，对我们论文提出指导建议。祝你们工作顺利，心想事成！

参考文献

[1] 王信义主编. 生产系统中的监控检测技术［M］. 第1版.北京：北京理工大学出

版社，1995.

[2] 陈庆生主编.机械加工过程自动化［M］. 第1版.贵阳：贵阳科技出版社，1990.

[3] 沈延山.生产实习［D］.第1版.大连：大连理工大学出版社，1989.

[4] 上海市大专院校机械制造工艺学协作组编著.机械制造工艺学［M］（修订版）. 建：

福建科学技术出版社，1996.

[5] 王华坤，范元勋编.机械设计基础［M］.北京：兵器工业出版社，2000.

[6] 冯辛安等编.机械制造装备设计［M］. 北京：机械工业出版社,1998.

[7] 陈日曜主编.金属切削原理［M］. 第2版.北京：机械工业出版社,1992.

[8] 方子良等编.机械制造技术基础［M］.上海：上海交通大学出版社，2004.

[9] 刘秋生，李忠文主编.液压传动与控制［M］.北京：宇航出版社，1994.

[10] 熊庆春, 马良. 产品装配技术[M]. 北京: 机械工业出版社, 1999.

[11] 李哲林，罗杜宇. 装配型企业生产现场质量监控系统. 江苏大学学报, 2006年第05期.

[12] 陈庆生主编. 机械加工过程自动化[M]. 贵阳: 贵阳科技出版社, 1990.

[13] 徐桂元. 机械制造工艺学. 北京: 化学工业出版社, 2003.

[14] 王同坤. 机械自动化装备设计[M]. 北京: 机械工业出版社, 1988.

[15] 沈斌. 发动机装配生产线系统的关键技术实现. 期刊: 新技术新工艺, 2007.

[16] 范祖尧. 现代机械设备设计手册[M]. 机械工业出版社, 1996: 33-38.

[17] 魏登山. 发动机装配过程中检测探讨[M]. 上海: 上海交通大学出版社, 2004.

[18] 方子良等编. 机械制造技术基础[M]. 上海: 上海交通大学出版社, 2004.

内容简介：: 毕业设计 (论文 )开题报告学生姓名：学号：专业：机械工程及自动化设计 (论文 )题目： 150托车发动机装配线设计指导教师 : 开题报告填写要求 1开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效； 2开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见； 3“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于 15篇科技论文的信息量，一般一本参考书最多相当于三篇科技论文的信息量（不包括辞典、手册）； 4 有关年月日等日期的填写，应当按照国标 7408 94数据元和交换格式、信息交换、日期和时间表示法规定的要求，一律用阿拉伯数字书写。如“ 2009 年 3 月 15 日”或“ 2009 毕业设计（论文）开题报告 1结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写 2000 字左右的文献综述：文献综述摘要发动机因配套的车型和生产厂家不同，可能有多种变型，其功率、转速及相应的各零部件的尺寸和结构也可能有所不同。如果在构件或装配过程中不注意这些细节问题，很可能在装配后造成一些自己难以判断的故障。随着装配自动化技术的发展，发动机装配线正由刚性装配线向柔性装配线方向发展，柔性装配线的特点是装配节拍可以在一定的范围内自由调整，可以实现多品种混流生产并适应生产纲领的变化。又由于在装配作业时装配对象和装配工人保持相对静止状态，对保证装配的高质量及采用专门的装配设备提供了方便的条件，便于实现装配的自动化。因此国内引进的发动机装配线均采用了柔性装配线 ( 即非同步装配线 )。关键词发动机装配线工艺 1 发动机装配线上的专用设备随着摩托车行业的发展，发动机装配线正由刚性装配线向柔性装配线方向发展，柔性装配线的应用为确保产品高质量、高生产率的专用装配机创造了条件。在发动机装配中普遍地采用了定扭矩的多头螺栓 (母 )扭紧机 (也称装配机 )。拧紧方法采用控制扭矩转角法，这种方法是目前世界上最先进的螺纹连接方法。 1 此外还采用气门自动装配机、装配机械手、自动涂胶机等设备，这些设备的采用使国内发动机装配技术水平接近了国外先进水平。在发动机装配中，一些重要的结合面 (如油底壳、水泵壳等与缸体结合面 )，采用了涂密封胶新工艺，取代结合面间的垫片，既简化了生产工艺又提高了密封质量。在关键的装配工序后都设有专门的检查工位，采用自动化检测设备控制装配质量，例如曲轴旋转力矩及轴向间隙的检查、总成密封性检查等。 2 2 发动机装配工艺然而必须注意正确的装配方法和装配记号零部件或总成只有用正确的装配方法才能保证装配质量。如装配活塞与活塞销时，如果二者是过盈配合，则应加热活塞至 100200后再进行装配，否则冷装配不但费力，而且易使活塞变形，影响与缸套的配合间隙，造成拉缸等故障。同时，也要注意有些零部件的装配方向，如活塞头部一般都打有箭头作为标记，装配时一般朝前，斜切口式连杆装配时，必须按原来的方向装配，否则会引发机械故障。最后正确的进行调试，发动机的调试工作是发动机修理过程中的最后一个环节，调试的正确与否直接影响发动机的使用性能和排放要求，调试的主要内容包括气门间隙的调整，供油提前角的调整和机油压力的调整等，使之符合规定的要求。 2 3 发动机装配线的型式国内各发动机制造企业所采用的发动机装配线型式较多，大致可归纳为；自由滚道双链桥架小车式；自由滚道单链牵引地面轨道小车式；自由滚道带随行支架地面板式；自由滚道单链牵引地面轨道小车式带随行支架地面板式；悬挂链式等。以上各装配线的主线皆为强制流水 (连续或间歇 )，装配对象与主线的运行是一致的 (同步 )，故称为同步装配线或刚性装配线。随着工业的发展，发动机装配线正由刚性装配线向柔性装配线方向发展，柔性装配线的特点是装配节拍可以在一定的范围内自由调整，可以实现多品种混流生产并适应生产纲领的变化。又由于在装配作业时装配对象和装配工人保持相对静止状态，对保证装配的高质量及采用专门的装配设备提供了方便的条件，便于实现装配的自动化。因此国内引进的轿车发动机装配线均采用了柔性装配线 ( 即非同步装配线 )。目前国内用于发动机装配非同步装配线主要型式有，纵置单滚杠式、摩擦式机动辊道式、双链滚轮式和鳞板式等。一般从美国和日本引进的发动机非同步装配线为摩擦式机动辊道式，如一汽二发和天内；从德国引进的发动机非同步装配线为纵置单滚杠式，如上海大众和一汽大众。大总成 (中型 )非同步装配线在中国的发展，是随着引进国外二手设备再利用而发展起来的。北京内燃机厂和一汽第二发动机厂在 80 年代末分别引进的美国通用汽车公司动机生产线及美国克莱斯勒公司的 488 发动机生产线，该两条生产线上总成和分总成装配线采用的就是非同步装配线。这一时间可以说柔性装配线已经在中国中小型机械的装配生产中得以应用，以后国内新建的几个大型发动机厂，如上海大众、一汽大众、天津内燃机厂等发动机装配生产线均采用引进的非同步装配线。我国少数设备生产厂通过对引进技术的消化吸收，已能自行设计和制造这种用于中小机械的非同步装配线，并用于生产中。但与引进的设备相比还有一定的差距，主要问题和技术难点是可靠性差，辊子和滚杠耐磨强度低，影响设备的使用寿命。目前这种设备仍以引进为主，因此在这方面还有待于进一步研制，采用国产设备将使生产线的成本大大降低，因此在我国有广泛的发展前景。 4 发动机装配线的国内外差距目前，我国发动机装配线其设计开发能力已接近国外先进水平，在装配线开发方面已缩短了与国外先进水平的差距。 13但就全国范围而言，开发和技术创新能力总体还比较弱，装配线的开发还处在引进、仿制及小规模改进阶段，没有形成自己独立完善的开发系统，主要是缺乏高水平的设计开发人才，缺乏验证手段，加之开发资金投入不足，这种弱的开发能力是我们不能进入世界摩托车发动机强国的最大障碍之一。为了促进我国摩托车行业的发展，在人员素质的提高、科研手段的完善、资料的积累、信息系统的建立等方面还需做大量的工作。 3 这几年，我们的许多企业花了很大的力气，从国外引进了先进的加工生产线、装配线和各式各样的设备，使我们的工艺装备、加工能力和水平有了大幅度的提高。但从总的方面来看，我们的装配线水平与发达国家相比还有一定差距。 10目前，国内还有部分生产厂生产条件较差，从原本混乱的零部件市场上购买零部件拼装发动机，经常出现紧固件松动、密封部位渗油、摩擦损失偏大、振动噪声偏大、零部件损坏等现象。在装配线制造技术上来看，我国少数设备生产厂通过对引进技术的消化吸收，已能自行设计和制造用于中小机械的非同步装配线，并用于生产中。但与引进的设备相比还有一定的差距，主要问题和技术难点是可靠性差，辊子和滚杠耐磨强度低，影响设备的使用寿命。所以这种设备仍以引进为主，但如果采用国产设备将使生产线的成本大大降低，在我国有广泛的发展前景，因此在这方面还有待于进一步研制，尚需我们全行业的共同努力。 15 参考文献 1 王信义主编 . 生产系统中的监控检测技术 M . 第 1 版北京理工大学出版社， 1995. 2 陈庆生主编 M . 第 1 版贵阳科技出版社，1990. 3 沈延山 D 版连理工大学出版社， 1989. 4 上海市大专院校机械制造工艺学协作组编著 M（修订版） . 福建：福建科学技术出版社， 1996. 5 王华坤，范元勋编 M 器工业出版社， 2000. 6 冯辛安等编 M . 北京：机械工业出版社 ,1998. 7 陈日曜主编 M . 第 2 版械工业出版社 ,1992. 8 方子良等编 M 海交通大学出版社， 2004. 9 刘秋生，李忠文主编 M 航出版社， 1994. 10 陈于萍，周兆元等 M . 第 2 版械工业出版社 ,2005. 11 东北重型机械学院等合编 M 海科学技术出版社， 1979. 12 机械设计手册联合编写组 . 机械设计手册 M . 第 2 版械工业出版社 ,1987. 13 卢庆熊，姚永璞编 M. 北京：机械工业出版社 ,1990 14 张培忠编 M. 北京：机械工业出版社 ,1998 15 陈禹六编 M. 北京：清华大学出版社 ,1998 毕业设计（论文）开题报告本课题要研究或解决的问题和拟采用的研究手段（途径）：本课题主要对发动机装配线设计：首先是对发动机装配线的线体进行设计。分析发动机上的零件，明确加工内容及技术要求，在此基础上确定装配方案，制定装配工艺卡。设计加工工序。如工步的划分、发动机的定位与夹具的设计。可制作一个既可以使发动机左右转动又可以上下反转的夹具。设计随行夹具传输定位装置，要求便于工作人员的安装，考虑到设计的合理性，对随行夹具每个零件进行简单的设计。本课题拟采用的研究手段：在学校图书馆查阅相关资料，实地参观测量学校实验室。在工厂的参观实习。进行一定的市场调研，保证设计符合学校的预算。通过指导老师的指导，查阅网上的相关资料和国外的一些科技论文杂志，按任务书的要求完成毕业设计。毕业设计（论文）开题报告指导教师意见： 1对“文献综述”的评语：通过对相关文献的查阅，对有关国内外发动机装配线的情况进行了回顾，对此类发动机装配线的的典型工艺流程作了简要的介绍，对有关发动机装配线线体种类进行了较详细的阐述。脉络较为清晰，内容总体良好，但工艺细节部分可能因掌握的资料不多，论述的还不够详细。 2对本课题的深度、广度及工作量的意见和对设计（论文）结果的预测：本课题是以本校正着手建设的认知拆装实验室所需开发的实际发动机装配线为课题，较为专业，又非常实际，从表面上看似乎深度较浅，广度、工作量不大，但由于是实际课题，所受限制与约束很多，与实际符合程度等方面要求很高，必须牢牢与实际条件相结合，并使之能初步实际应用于学校实验室教学，故课题的实际深度、广度及对应的工作量还是较为适中的。学生需到实验室及企业认真调研学习，特别是调研同类发动机装配线的设计技术，综合自己学过的相关知识，通过努力预计是能够按期完成毕业设计，做好该发动机装配线的设计和发动机拆装工艺文件的编制工作。指导教师：年月日所在专业审查意见：负责人：年月日本科毕业设计说明书（论文）第 1 页共 23 页目录 1 引言 1 本课题研究依据和意义 1 本课题相关的国内外研究现状 1 本文的具体工作 2 2 摩托车发动机装配线的线体设计 4 线体的总体设计 4 线体的具体设计 5 3 摩托车发动机装配线的随行夹具设计 5 随行夹具的总体设计 6 随行夹具的具体 6 4 摩托车发动机装配工艺编制 9 发动机的安装工艺 9 发动机的拆卸工艺 13 结束语 19 致谢 20 参考文献 21 本科毕业设计说明书（论文）第 2 页共 23 页毕业设计说明书（论文）中文摘要摘要随着摩托车的普及，发动机的制造已经显得尤为重要，发动机流水线装配的工艺过程需借助装配线进行，由于装配工艺的好坏直接影响产品质量和发动机的生产速度，因此，发动机装配线在整个生产过程中占有重要地位。发动机装配线是否合理，直接影响了摩托车质量和产量。随着摩托车行业的发展，本课题就是以摩托车发动机为研究对象，根据毕业设计任务书上的设计要求及通过对本课题的研究，以本校的现有资源为依托对发动机装配线进行设计，针对实验室教学的场地限制，在查看已有文献的基础上，设计整套摩托车发动机的装配线。使之既符合本校实际教学需要。首先完成装配线线体的设计。在线体的选择上充分考虑了本校的实际情况。在此基础上，设计了与装配线线体相匹配的随行夹具。本课题题的研究，最终要设计一项可以用于本校实验室教学同时又适用于实际生产的摩托车发动机装配线。因此，本课题具有很大的现实意义。关键词装配线随行夹具发动机本科毕业设计说明书（论文）第 3 页共 23 页毕业设计说明书（论文）外文摘要 50of to as a of a on of in an is a on is to to of of to s on of in of of of So is in of of On of to of be to a at of 本科毕业设计说明书（论文）第 4 页共 23 页 1 引言本课题研究依据和意义在摩托车产品中，发动机是摩托车领域技术最密集的关键部件，发动机的制造显得尤为重要，而在摩托车发动机装配过程中，由于被装配零件的多样性、工艺的繁琐性，采用摩托车发动机装配线就显得尤为重要。装配工艺的好坏直接影响发动机产品的质量和生产效率。发动机流水线装配的工艺过程需借助装配线进行，因此，发动机装配线在整个生产过程中占有重要地位，发动机装配线是否合理，直接影响了摩托车质量和产量。本课题就是以摩托车发动机装配线为研究对象，以本校的现有资源条件对发动机装配线进行设计。本课题题的研究目标，最终是要设计一项可以用于本校实验室教学同时又适用于实际生产的摩托车发动机装配线。因此，本课题具有很大的现实意义。摩托车发动机装配线是一个发动机顺序装配的流水线工艺过程，每个工位之间是流水线生产，因此每个环节的控制都必须具备较高的可靠性和一定的速度，才能保证生产的连续性和稳定性。 1 为了使复杂的发动机质量达到设计要求，就必须要在装配过程中注重每一个环节，而确保每个环节都既达到高度精细，又满足工业生产必需的高效率，就必然要借助最先进的生产制造技术才能实现。 2 随着摩托车行业的发展，国内摩托车生产厂家质量意识的不断提高，摩托车发动机装配技术、设备也将越来越受到重视。 3 课题相关的国内外研究现状目前我国发动机装配线其设计开发能力已接近国外先进水平，在装配线开发方面已缩短了与国外先进水平的差距。 8但就全国范围而言，总体开发和技术创新能力还参差不齐，一些企业装配线的开发还处在引进、仿制及小规模改进阶段，没有形成自己独立完善的开发系统，主要是缺乏高水平的设计开发人才，缺乏验证手段，加之开发资金投入不足，这种弱的开发能力是我们不能进入世界摩托车发动机强国的障碍之一。为了促进我国摩托车行业的发展，在人员素质的提高、科研手段的完善、资料的积累、信息系统的建立等方面还需做大量的工作。 9 近年我国许多企业花了很大的力气，从国外引进了先进的加工生产线、装配线和各式各样的设备，使我们的工艺装备、加工能力和水平有了大幅度的提高。但从总的方面来看，我们的装配线水平与发达国家相比还有一定差距。 4目前，国内还有部分本科毕业设计说明书（论文）第 5 页共 23 页生产厂生产条件较差，从原本混乱的零部件市场上购买零部件拼装发动机，经常出现紧固件松动、密封部位渗油、摩擦损失偏大、振动噪声偏大、零部件损坏等现象。其中甚至地摊装配，因此，因装配问题占不少。 5 随着摩托车行业的发展，发动机装配线正由刚性装配线向柔性装配线方向发展，柔性装配线的特点是装配节拍可以在一定的范围内自由调整，可以实现多品种混流生产并适应生产纲领的变化。又由于在装配作业时装配对象和装配工人保持相对静止状态，对采用专门的装配设备保证装配的高质量提供了方便的条件，便于实现装配的自动化。国内发动机装配线目前也趋于采用柔性装配线。 6 柔性自动化生产技术以工艺设计为先导，以数控技术为核心，是自动化地完成企业多品种、小批量的加工、制造、装配、检验等过程的先进生产技术。这样它不仅能加快生产速度，而且能有效的减少劳动力的投入，它涉及计算机、网络、控制、信息、监测、生产系统仿真、质量控制与生产管理等技术。国外厂家生产的装配线由于价格昂贵，国内一般厂家难以承受。在装配线制造技术上来看，我国少数设备生产厂通过对引进技术的消化吸收，已能自行设计和制造用于非同步装配线，并用于生产中。但与引进的设备相比还有一定的差距，主要问题和技术难点是可靠性差，辊子和滚杠耐磨强度低，影响设备的使用寿命。不少这种设备还是引进的，如果采用国产设备将使生产线的成本大大降低，在我国有广泛的推广前景，因此在这方面还有待于进一步研制，尚需我们全行业的共同努力。 10 本文的具体工作本文的具体工作是根据毕业设计任务书上的设计要求针对实验室教学的场地限制，在查看已有文献及通过对本课题的研究的基础上，设计整套摩托车发动机的装配线。使之既符合本校实际教学需要，又适用于企业生产的摩托车发动机装配线。首先到学校实验室及摩托车生产企业的发动机装配车间进行考察，预计本课题的可行性，为装配线的整体设计做好准备。以实验室场地为基础，确定线体的整体尺寸，初步完成装配线的线体设计。对摩托车发动机进行实际拆装，了解发动机的构造，合理安排发动机的装配工序。根据发动机的尺寸、要求等，设计随行夹具。设计过程中结合实际，做必要的修改按任务书要求。总体设计考虑是这样的，通过查阅相关资料选择两半圆加两直线线体（类似长椭圆形），当然可考虑增加分装线设计；由于考虑到并非用于大批量生产，以及设计的本科毕业设计说明书（论文）第 6 页共 23 页经济性，发动机装配传输为手动传动，但也可在某一机构上加入一些自动化机构；两直线段应满足全部 20 个装配工位同时装配；随行夹具可水平旋转并定位，同时，固定发动机箱体的横架可绕水平轴翻转一定角度并定位；编写部分装配工艺过程卡、部分工序卡。线体的设计要考虑到随行夹具能在线体上任意传送，所以，最好线体是一条直线这样可以避免一些不必要的碰撞，但是考虑到我们实验室场地的局限性，采用直线线体是不可行的，经过综合的考虑，本设计采用类似于跑道的线体设计，前后两条直线线体中间用半圆过渡，这样在最大程度上合理的利用实验室的场地，也满足 20 个装配工位同时装配，看上去也很简洁大方；其次，学校经费有限，要设计一条经济又耐用的装配线线体。所以，在设计中尽量可以把装配线上的各个零部件都可以方便的拆卸，出了什么问题，也可以及时替换。因此，在这个设计中，基本上符合了装配线上的各个零部件都可以方便拆卸的要求。其次就是怎样才能让随行夹具在线体上自由的传送和减少碰撞和摩擦。可以起初的构思是用钢珠铺在线体上，结果发现这样会使随行夹具在定位时比较的困难，而且即使已经很好的定位，随行夹具在运动时也很不方便，然后还想到把钢珠直接安装在拖板下面，这样既可以很好的定位，也可以很容易控制随行夹具的传送，但是这还是有些不足，不足的地方是随行夹具的钢珠和拖板之间运动摩擦较大，很难运动。结果我没有采纳这两个方案，虽然这两个方案都被否决了，但是还是给了我不少的启发，通过这两个方案联想到了小车，这样就有了最终方案，就是在拖板下面装一根轴，两边加上滚轮，这样克服了所有的问题。这里滚轮外圈采用尼龙 66这种材料。尼龙 66具有很高的机械强度，磨擦系数低，自润滑性，软化点高，耐热，耐磨损，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好，染色性差，这样就可方便随行夹具的运动。让尼龙与槽钢接触，可以降低摩擦损耗，提高使用寿命。然后就是怎样保证随行夹具的左右旋转，看到餐桌上可以旋转的圆台面，让我顿时心里想到可以把它的原理用在我的设计上，在拖板上安装一个转盘，这样又带来一个问题，用什么能让转盘转动呢？通过深入的思考决定在转盘和螺栓中间安装一个套筒，这样既可以保证转盘和拖板的连接，又可以保证转盘的转动。但是由于力的原因在旋转时转盘和拖板之间会产生很大的摩擦和倾斜，这样需要在转盘下的一定位置垫上推理轴承，但成本高，可直接用钢珠代替，通过钢珠消除转盘和拖板之间的滑动摩本科毕业设计说明书（论文）第 7 页共 23 页擦。使转盘能旋转自如。旋转方面完成后就要考虑旋转定位问题，我采用的定位方式是用弹簧插销定位，考虑到不需要太多角度的定位，所以采用此方案，不仅简便，而且便于拆卸。即会让夹具转动方便，也能让夹具在装配时很好的定位，然后考虑怎样才能让发动机前后翻转呢？第一个想到的是秋千，可以前后不停的翻转，要想让发动机能在夹具上前后翻转还必须用托架来支撑，与其采用两个托架不如就用一个托架一次性解决，通过这个构想，并且考虑到外表的美观和材料的经济性，决定采用样不仅能在装配时很好的支撑发动机，而且可靠性能大大的提高。个样能很好的连接最后要研究安装板的前后翻转，而且安装板必须能承受发动机的基本重量，所以安装板的厚度不能太小，通过连接转轴把安装板和设计连接轴的时候，为防止安装板可能出现的晃动，我在安装板的两端各安装了 2 个螺钉来固定住，两边同时连接转轴。这样装配线的总体设计基本可以满足要求。 2 摩托车发动机装配线的线体设计线体的总体形状设计目前国内普遍采用柔性输送线输送工件，并在线上配置自动化装配设备以提高效率。 11柔性输送线主要有：摩擦辊道和启停式动力辊道两种，输送速度一般为3 而本设计用于我校的实验教学，并非大批量生产，所以本设计以手动为主，以自动半自动为辅。这样可以大大缩小学校的开支。摩擦辊道为连续运行方式，行进速度恒定。输送线上设置停止器，定位准确可靠。线上可配置装配拖板输送工件，拖板可在工位间实现积放，一个工位可积放多个拖板。也可采用特别处理的辊面实现无拖板输送。 12但是，本案由于场地有限，不可能铺设大面积的摩擦辊道，而且成本也太高，不符合本校的实际情况。所以，不采用此方案辊道传动方式为伞齿轮或链传动。采用减速电机驱动，运行稳定可靠，噪声小，基本不需日常维护。辊道纵梁可采用铝合金材料或钢板制成，并敷设盖板及外罩板，专机工位设置护网，整线外表美观。但是，这样就加大了成本，在有限的成本下，此方案行不通。通过进一步的思考和实验，确定采用跑道式的线体轨道，即两直线型轨道，中间用半圆进行过渡，这样可以最大程度上减少不必要的摩擦，而且还可以保证全部 20个装配工位同时装配。本科毕业设计说明书（论文）第 8 页共 23 页线体的具体设计线体的轨道设计轨道采用槽钢，这样可以节省钢的用量，节约成本。这种设计虽然简单，但是实际操作时还是会出现一些问题。例如：随行夹具在运动过程中，当随行夹具的拖板在轨道上传送的时候，会出现撞击摩擦轨道的现象。这也是要设法予以关注的。为了减少碰撞、摩擦，只能在改进拖板组件上下功夫。线体的安装设计线体轨道设计后，要考虑线体的安装固定问题。在线体的传送轨道的下方，选用槽钢支撑，距离地面右。一开始的想法是把支撑用的槽钢与作轨道的槽钢焊上，但这样如果槽钢有一块地方损坏就要全部换掉，所以为了方便以后拆装线体，将支撑用的槽钢与作轨道的槽钢之间焊上铁板，用线体固定，这样的连接便于拆卸。作支撑用的槽钢用膨胀螺栓来与地面固定，使线体所有的连接都是可拆卸的，有利于线体的搬运。由于发动机在装配过程中有一定的力，通过查阅资料，每根槽钢的承载力约为 14通过计算 8根槽钢完全能保证装配的安全。而且 8根槽钢也方便拆卸，便于更换。线体的周边辅助部件设计为了充分利用线体的周边空间，也为了方便人员的装配，可以在线体的外侧装挂上类似于倒三角盒形的托盘，可以放置装配所需的零部件和工具。在线体的内侧，可以装上一层塑料板，使整条装配线看上去既简明又清洁、零件不会掉落。至于运动和停止的自动控制，如果在经费的允许之下也可以实现随行夹具运动和停止的自动控制，比如在线体上安装红外线感应器，通过这个传感器和随行夹具的连接来控制随行夹具的运动，一般这是运用于大批量生产，所以在本课题的设计中不必采用这种自动方案。可以在线体的外侧安装放置插销式停止器。在发动机的装配过程中，可以利用插销来控制拖板的停止，从而方便操作人员实际装配时固定随行夹具位置，方便发动机的装配，提高劳动效率。 3 摩托车发动机装配线随行夹具设计随行夹具的总体形状设计随行夹具的设计是摩托车发动机装配线设计的重要环节，根据毕业设计任务书上的要求，本课题需设计的随行夹具可水平旋转和定位，同时固定发动机箱体的安装板本科毕业设计说明书（论文）第 9 页共 23 页可绕水平轴翻转一定角度并定位。我采用通过螺栓使拖板与转盘连接，在拖板与转盘之间加个放小钢珠的槽，在转盘上安装一个套管和螺栓，就可以保证随行夹具可以水平旋转。通过安装在托架上的连接转轴，可以保证随行夹具绕水平轴翻转一定的角度。从而满足对随行夹具转动的要求。随行夹具的具体设计用于随行夹具运动的具体设计在上述大体设计种谈到用四个滚轮的转动完成随行夹具在线体上的运动，将滑动摩擦转变为滚动摩擦。这四个滚轮的分布是很重要的，四个滚轮必须分布在靠近拖板四个角落的地方，其中两两分别通过两根轴来连接，为了能减少随行夹具拖板在转弯时和线体轨道的摩擦，将撞击与滑动摩擦转变为滚动摩擦。本设计对两根轴进行简单的改造，轴的两端分别镗出两个孔分别放进两个钢珠，分别用弹簧支撑钢珠。这样的设计就可以将撞击与滑动摩擦改成滚动摩擦。其实也考虑过通过旋转前轮来改变随行夹具的方向，但是这样会很繁琐，而且会投入很大，当然在经费充裕的条件下也可以这样改，而且还可以将手动变自动，在轴上装上齿轮和发动机。因不用做批量生产，这个也可以省了。轴的固定是非常简单的，但是用焊接这个方法不容易拆卸，分别用两个既简便又方便拆卸。板和转盘的具体设计拖板的设计必须与线体相配合。拖板要承受整个随行夹具和发动机的重量，所以拖板要稍微厚点。拖板的材料采用板做成长方形即可。为了满足随行夹具可以在水平面上旋转并定位，在拖板上表面安装圆形转盘，并通过了使这个设计看上去美观和方便，我在拖板上开了个沉孔来放置螺栓头。但当拧紧双头螺栓，会把拖板和转盘固定住，无法满足转盘的转动。为了达到转盘转动的目的，在螺栓与转盘接触的地方加上一个稍长一点的套筒，就可以使转盘不因螺栓的固定而无法转动。但如果加入套筒的话，转盘可以转动了，可随行夹具可能出现左右摇摆的情况，而且压力也太集中了，架的运动可能不稳定。通过在转盘底部开一个大直径的圆形槽，在槽中加上一定数量的钢球，再把转盘装到拖板上，可以使转盘绕着套筒随意旋转。解决了转动的问题，还要解决定位的问题，可以在拖板上加装一个弹性定位栓，插入转盘周边孔，因为不需要每个角度的定位，所以只需要在转盘四周开四个孔，保证四个角度的定位。形托架的具体设计本科毕业设计说明书（论文）第 10 页共 23 页作为支撑发动机的装配零件，用以满足装配要求。由于在转动 U 形托架的时候，会产生一定的冲击扭矩，因此， U 形托架应当稍微厚点。在美观又可以防止操作员受伤。安装板的具体设计通过在实验室对发动机的拆装实验，测量出发动机的外侧轮廓。在设计安装板时，在安装板的内部留出发动机的外部轮廓，可以使发动机能放置进去。为了节省材料，安装板可以适当的小点。由于在发动机的装配过程中，发动机对安装板有一定的冲击，因此，安装板要稍微厚点。 U 型托架与转盘的连接为了使 U 型支架可以随转盘转动， U 型支架和转盘应该固定在一起。在 U 型支架上安装 4 个螺钉，必须注意的是，螺钉的孔要深点，使螺钉与转盘有充分的连接强度，保证足夹具的左右转动。这样设计不仅简单方便，而且还方便更换适合不同型号的发动机。 U 型托架与安装板的连接因为要在安装板上放置发动机，所以 U 型支架与安装板的连接也很重要。如果装板之间的连接不够紧固的话，发动机可能会直接脱落，引起一些不必要的损失。所以，在这个设计中，我采用 4 个螺栓来固定轴的两端，通过 2 根双头螺栓来固定住轴。了使双头螺栓看上去简洁和方便，设计了沉头槽来放置螺栓头。为了防止轴的脱落，我最初想把 U 型支架上的轴做的长一些。但在实际生产过程中，这样设计，既浪费了材料，也容易伤到人，而且在这个地方扭距比较大，单靠一个轴可能会使轴发生形变。还有一个问题，就是如果把轴装在 U 型支架上，如果轴或挡板坏了，全要换，为此在托架安装了 2 个轴，并通过 4 个螺钉来固定轴，这样既可以增加轴的扭矩，也可以防止轴的脱落。当需要装配另一种型号的发动机时，可以卸下螺栓换翻板，可以使同一个弹性压紧器的具体设计弹性压紧器安装在接转轴的的右侧。在发动机的装配过程中，发动机在水平轴上的翻转角度不是很大，因此，在轴面上开出 4个相同的孔。当随行夹具在水平轴上翻转时，可以通过拉动弹性压紧器，使弹簧栓嵌入到轴上的孔内，从而固定住发动机。也就实现了随行夹具在水平轴上的翻转和定位。为了实现发动机在装配过程中可以在水平面上转动和定位，也可以有其它的方法本科毕业设计说明书（论文）第 11 页共 23 页来实现，比如在连接转轴的端面开 8个孔，弹性压紧器竖直插入，也是可以达到翻转和定位这一效果的。综合考虑到经济性和实用性，还是采用了第一个方案。连接转轴的设计连接转轴是实心轴，由于发动机的重力连接转轴会受到弯曲应力。这样可以按弯扭合成的理论进行近似计算。公式 15如下： 22131 0 ( ) 式中 : 轴计算截面上的工作应力 (d 轴的直径 (M 轴计算截面上的合成弯矩 (N T 轴计算截面上的扭矩 (N 根据扭应力变化性质而定的校正系数扭应力对称变化时 , =1 扭应力脉动循环变化时 ,100 扭应力不变时 ,110 1 许用疲劳应力 ( 所以： 22311 0 ( )发动机的安装设计本论文设计的是 150摩托车发动机，经过实际的拆装实验，并对发动机的外轮廓做了测量，在设计翻板的内部轮廓时，参照了发动机的外壳尺寸，使发动机恰好能卡在挡板上。单单通过挡板是不能定位发动机的，通过测量，在挡板的对称 45度处安装了 2个定位销，发动机可以稳固的定位在翻板上。 4 摩托车发动机装配线的装配工艺编制装配工艺本科毕业设计说明书（论文）第 12 页共 23 页活塞的安装用布盖住曲轴箱开口，防上活塞销夹掉入曲轴箱。用规定的的脱硫油涂覆活塞销 ,安装活塞，“ 志要朝向进气口侧。插入活塞销 ,安装新的活塞销卡簧。注意：不得使用旧的活塞销卡簧 ,不得将活塞销卡簧端口对准活塞销镗孔内壁。气缸的安装清除曲轴箱上表面。注意：不得使杂物掉入曲轴箱内用清洁的机油涂覆活塞和活塞环用手压住活塞环的同时，安装气缸。注意：务必小心操作，不得损伤活塞和活塞环，不使凸轮链条掉入曲轴箱内安装汽缸盖，安装离合器外毂和花键轴垫圈，将离合器垫片和波形弹簧安装在离合器中心，用清洁的机油涂覆离合器盘片，在离合器中心上安装离合器盘片 A，盘片 B 和压板，使盘片卡爪和离合器外件上的槽隙相对，安装离合器中心组件。注意：将盘片装锁紧波形垫，要将“”标志朝外，在中心锁紧螺母的螺纹上涂油，旋紧锁紧螺母，用离合器弹簧压紧夹具压下离合器中心，夹住离合器中心的同时，旋紧螺母。安装变速器安装止动块臂回位弹簧，垫圈，止动块臂和螺栓注意：将弹簧端部勾在动块臂和曲轴箱的轴套上旋紧，动块臂螺栓转矩： 12牛顿米（斤米， 9 英尺磅）将销钉装在变速转筒上，用螺丝刀将止动块臂移向下方并固定，安装变速凸轮，使凸轮上的孔同销钉相对齐，安装并旋紧变速凸轮螺栓，将推力垫装在变速轴上，将变速轴装在曲轴箱上，使回位弹簧端部顶在曲轴箱凸轮上将变速臂装在变速心轴上。右曲轴箱罩的安装在离合器升降杆构件上涂机油顺时针方向转动离合器升降杆臂，将升降杆构件装在右曲轴箱罩上，安装销钉和密封衬垫，安装右曲轴箱罩和十二支螺栓，并分 2 或 3次交叉旋紧螺栓，安装底板，旋紧三支螺栓，将离合器缆索工具固定在缆索固定件上。调节离合器分离杆游隙，安装脚踏式起动机踏板，旋紧螺栓。飞轮的安装注意：安装前检查飞轮上有无附着碎屑。有无磁铁吸引钢屑和其他铁类金属屑，清理飞轮的锥形部分内孔并涂机油，将起动机齿轮圈和半圆键装在曲轴，将飞轮装在曲轴上，将飞轮的键槽对准半圆键并推入，在飞轮螺栓上涂油。安装垫圈和飞轮螺栓，本科毕业设计说明书（论文）第 13 页共 23 页用飞轮夹具夹住飞轮 ,旋紧飞轮螺栓，转矩 :75牛顿米 (54 英尺磅 )，工具 : 飞轮夹具，在起动机惰性齿轮轴上涂覆清洁的机油左曲轴箱罩盖的安装安装销钉和新的密封衬垫，小心安装左曲轴箱罩盖 ,注意不要夹住电线 .，安装七支螺栓，分两到三次交叉旋紧七支螺栓，将电线正确敷设在左曲轴箱上，装上线夹 ,旋紧螺钉，将空档开关线接在开关上 ,安装压片，连接交流发电机电线连接器，在发动机减速齿轮上涂机油，安装起动机减速齿轮和轴，在新的 O 型环上涂油 ,将其装在减速齿轮罩盖上，安装减速齿轮罩盖 ,旋紧螺拴，安装左曲轴箱后罩盖 ,旋紧螺栓。组装减速器在齿轮 ,花健和轴瓦面上涂覆清洁的机油，在 5, 轮的滑动面和离合器套管上涂抹规定的脱硫油，检查移动顺畅后组装主轴和反向轴。注意： :安装推力垫片和开口环时要面对倒棱角安装开口环时其端隙要和花健槽口相对齐，确认每个开口环完全卡入每条轴上的槽中。（ 1）离合器套管 /脚踏式起动机传动齿轮（ 2）主轴（ 3） 13T）（ 4） 19T）（ 5）花健垫圈（ 6）开口环（ 7） 22T）（ 8）开口环（ 9）花健垫圈（ 10） 31T）（ 11）（ 12） 18T）（ 13）推力垫圈（ 14）推力垫圈（ 15）脚踏式起动机惰性齿轮（ 16）推力垫圈（ 17）本科毕业设计说明书（论文）第 14 页共 23 页（ 18） 36T）（ 19）推力垫圈（ 20） 24T）（ 21）开口环（ 22）花剑垫片（ 23） 22T）（ 24）反转轴（ 25） 26T) （ 26）推力垫圈（ 27） 31T）（ 28）（ 29）推力垫圈安装啮合主轴和反转齿轮，将主轴和反转轴组件配套装在右曲轴箱上，安装变速转筒，在变速叉上涂覆清洁的机油，将变速叉装在变速杆槽口中和变速转筒导销槽口中，使标志面朝向左曲轴箱。注意：变速叉上都标有识别标志：左变速叉为“ L”，中心变速叉为“ C”，右变速叉为“ R”。在变速叉上涂覆清洁的机油，将变速叉轴穿过变速叉，装在右曲轴箱上。组装起动机部件将开口弹性挡圈装在心轴槽口中 ,将脚踏式起动机棘轮装在心轴上，将棘轮和心轴上的冲孔标志相对齐 ,将棘轮弹簧和弹簧座装在心轴上，用开口环固定 ,将推力垫圈，游星齿轮和弹簧座装在心轴上 ,将脚踏式起动机回位弹簧座上，将弹簧端部插入心轴上的孔中 ,将弹簧挡圈 ,在心轴上，将挡圈上的缝口和回位弹簧端部相对齐 ,顺时针方向转动挡圈，将回位弹簧端部卡入挡圈上的槽口中 ,将脚踏式起动机装在右曲轴箱上，将回位弹簧端部挂在右曲轴箱上 ,顺时针方向转动脚踏式起动机 ,旋紧止动块螺栓 ,转矩： 35 牛顿米（斤米， 25 英尺磅） ,将推力垫圈装在脚踏式起动机上 ,安装变速器。曲轴箱的组装将销钉和密封衬垫装在右曲轴箱上 ,将左曲轴箱装在右曲轴箱上 ,安装十支曲轴箱螺栓，分 2或 3 次交叉旋紧螺栓 ,将起动链条装在曲轴箱定时链轮上 ,安装起动链条固定板，旋紧螺栓 ,安装离合器缆索固定板和固定螺栓 ,安装下列部件和曲轴箱罩盖螺本科毕业设计说明书（论文）第 15 页共 23 页栓 , 安装外围件（ 1）交流发电机电线连接器（ 2）脉冲发生器电线连接器（ 3）火花塞帽（ 4）曲轴箱通气管（ 5）档脚蹬杠杆螺栓（ 6）脚蹬杆支架螺栓（ 7）脚蹬杆总成（ 8）螺栓 /夹板（ 9）后左曲轴盖（ 10）螺栓（ 11）固定板（ 12）主动链轮（ 13）螺栓（ 14）锁片（ 15）发动机托架螺栓 /螺母 3/3 （ 16）发动机托架板 2 （ 17）发动机前安装螺栓 /螺母 4/4 （ 18）发动机前安装托架（ 19）发动机托架螺栓 /螺母 2/2 （ 20）安装化油器凸轮链条安装放置曲轴 ,将凸轮链条从张力调节器销和曲轴曲柄中穿过，然后再把它从凸轮链条导向槽和曲轴曲柄中间穿过，并把它安装在凸轮链条驱动链轮上 ,凸轮链轮螺栓 2个。注意 :逆时针方向旋转曲柄轴 ,将飞轮上的 ” 标记与左曲轴箱盖上的指示标记对准。松开凸轮链系的张力装置螺母 ,并拉凸轮链系的张力装置 ,然后拧紧该凸轮链系的张力装置螺母。切勿使凸轮的链轮螺栓掉进曲轴箱。注意 :用一根钢丝吊住链条， ,以免掉进曲轴箱。本科毕业设计说明书（论文）第 16 页共 23 页注意 :仅在左侧安装开口杯和垫圈。凸轮轴的安装松开张力装置锁紧螺母，拉下凸轮链系的张力装置，拧紧锁紧螺母，拆下正时孔帽和曲轴孔帽 ,逆时针旋转曲轴并将飞轮上的 ” 标记与曲轴箱盖上的指示标记对准 ,将凸轮轴穿过凸轮链和链轮，并将其安装到气缸头里。注意 :按照朝左侧的正时线 (指示线 )安装凸轮链轮，把凸轮轴套筒的定位销安装到气缸头里。将凸轮链轮上的正时标记 (指示线 )与气缸头顶部对准，并将凸轮链轮装在链轮上方。把凸轮链轮安装到凸轮轴定位凸缘上，并对准链轮和凸轮轴的凸轮链轮螺栓孔。拧紧凸轮链轮螺栓 2个，凸轮轴座的安装。发动机拆卸工艺气缸 /活塞的拆卸顺序 (1)摇臂轴 2，注意：把一个 5螺钉拧进摇臂轴中 ,并把摇臂轴拉出凸轮轴座。 (2)摇臂 2 (3)弹簧 2 (4)锁紧螺母 2 (5)调节器 2。 (1)火花塞 2 (2)歧管螺母 4 (3)进气歧管 (4)凸轮链张力装置上部螺栓 (5)气缸头螺栓 /螺母 3/1，注意：要小心 ,切勿使气缸头的螺栓 /螺母掉进曲轴箱 . (6)气缸头，谨慎：拆卸气缸头时 ,切勿敲击其散热片。 (7)定位销 4 (8) 3 (9)气缸头垫 (10)凸轮链滑块，注意：凸轮链的滑块推入曲轴槽直至槽底。把凸轮链滑块的凸缘装到气缸槽中。 (1)螺母 /垫圈本科毕业设计说明书（论文）第 17 页共 23 页 (2)气缸 (3)气垫圈 (4)定位销 2 (5)活塞销夹 4 (6)活塞销 2 (7)活塞 2 (8)顶部环 (9)第二层环 (10)外齿轨 2 (11)油环离合器拆卸顺序 1 拆卸挺杆和弹簧，拆卸离合器拉杆。离合器拆卸顺序 2 (1)螺栓 4 (2)挺杆板片 (3)轴承 (4)弹簧 4 (5)锁紧螺帽 (6)垫片 (7)离合器中心 (8)弹簧座 (9)振颤弹簧，注意：注意图中给出的振颤弹簧的方向 (10)离合器圆盘 A (11)离合器板 4 (12)离合器圆盘 B 4 (13)压力板 (14)带齿槽的垫片 (15)离合器外部 (16)外导杆 (17)止推垫圈本科毕业设计说明书（论文）第 18 页共 23 页 (18)油孔 (19)弹簧 (20)锁定螺帽 (21)垫片，注意：安装点片应把“ 志朝外 (22)销 (23)油泵驱动齿轮 (24)初始驱动齿轮变速器拆卸顺序 (1)变速器轴 (2)止动器臂螺栓 (3)止动器臂 (4)弹簧 (5)止动器板螺栓 (6)止动器板，注意：把鼓销和止动器板孔对准 (7)鼓销外围拆卸顺序 (1)侧支架螺栓 2 (2)侧支架 (3)曲轴箱螺栓 10 (4)右曲轴箱 (5)定位销 2 (6)垫圈维修要求：曲轴箱分解。传动装置拆卸顺序 1 (1)拨叉轴 (2)拨叉 3 (3)变速鼓 (4)主轴装配 (5)从动轴装配传动装置拆卸顺序 2 (1)(2) 本科毕业设计说明书（论文）第 19 页共 23 页 (3)垫圈 (4)开口环 (5)(6)开口环 (7)垫圈 (8)传动装置拆卸顺序 3 (1)垫圈 (2)(3)(4)(5)(6)开口环 (7)垫圈 (8)(9)20(10)(11)轴箱的拆卸顺序 (1)螺栓 5 (2)螺帽 (3)曲轴组件 (4)销 /垫片 (5)凸轮拉链组件轴 (6)凸轮链条 (7)螺钉 3 (8)滤油网板 (91)拆卸燃油箱，断开交流发电机连接器，断开脉冲发生器连接器。拆卸顺序本科毕业设计说明书（论文）第 20 页共 23 页 (1)齿轮轴脚踏螺栓 (2)齿轮轴脚踏 (3)螺栓 /卡子 2/1 (4)左曲轴箱后盖 /橡胶件 1/2 (5)正时孔盖 /(6)轴孔盖 /(7)左曲轴箱盖螺栓 7 (8)左曲轴箱盖 (9)密封垫片 (10)定位销 2 (11)螺钉 /橡胶绝缘垫圈 3/1 (12)螺钉 /卡子 (13)脉冲发生器 2 (14)螺钉 /卡子 (15)定子螺钉 3 (16)定子 (17)飞轮螺栓 /垫圈 (18)飞轮 (19)螺栓 /挡铁 (20)起动器驱动齿轮 (21)驱动器从动齿轮 (22)驱动链 (23)间隔垫片 (24)密封垫片 (25)中性开关螺栓 (26)中性开关 /注意：以弹簧销与鼓轮中的槽沟对正，把中性开关安装到拨位鼓轮中去，在曲轴箱中注满规定的的机油。本科毕业设计说明书（论文）第 21 页共 23 页结束语本课题对摩托车发
