引 言
毕业设计是在完成三年专业课程学习完以后的一个重要的设计环节。这次设计能使我们能综合运用各种基本理论知识,并结合生产实习中学到的实践知识,培养独立分析、解决各种问题的能力。
本次毕业设计课题是连杆体工艺工装设计,它要求我们能充分运用机械制造工艺学(含机庆夹具设计)和大部分专业课的知识,并结合生产实践中学到的实践知识,独立地分析和解决工艺问题。
这次设计目的能使我们初步具备设计一个中等复杂程度零件的工艺规程的能力和运用夹具设计的基本原理和方法,拟定夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会,为以后走上工作岗位从事好工作打下良好的基础。
由于在学习过程中学的不够到位,能力有限,加上实际的经验明显不足,设计过程中肯定会有许多不足之处,希望各位老师在审阅过程中多加指正。
一.零件的分析
该零件为C1518手柄,右侧为Ф16的螺纹联接,左侧为Ф16通孔外径为Ф32,上平面下降11处为一与水平轴线成30度夹角的Ф4锥销孔,垂直方向为一M5的工艺螺孔。
零件总体尺寸为:183mm 95mm 25mm
二.零件的工艺分析
从零件图可知,其材料为HT200,该材料具有较高的强度,耐磨性,耐热性及减振性,适用于承受较大的应力,要求耐磨的零件。该零件的主要加工面为Ф32上下端面(N面),Ф16孔的内壁(R面),Ф25端面(Q面),Ф16螺孔(K面),R20处锉光,M5工艺螺孔,Ф4锥销孔配作。
Ф32的表面粗糙度为3.2,Ф16孔内径等级要求为H7孔内壁粗糙度为3.2,R20处锉光至表面粗糙度6.3,零件其它尺寸无特殊要求,尺寸可以用铸造直接得到。
该零件的毛坯为铸件,部分尺寸要求可以由铸造工艺直接完成,对于做特殊要求的加工面须制定加工工艺,在加工时须采用专用夹具。分析零件的外形特征及加工要求,主要采用铣夹具与钻夹具,同时在钻孔的时候,对孔的位置有特殊要求,比如Ф4销孔配作M5工艺螺孔,必须同采用固定钻套的钻夹具。
参考文献中有关面和孔的加工经济精度及机床能达到的位置精度可知,零件的加工技术要求是可以达到的,零件的结构工艺性也是可行的。

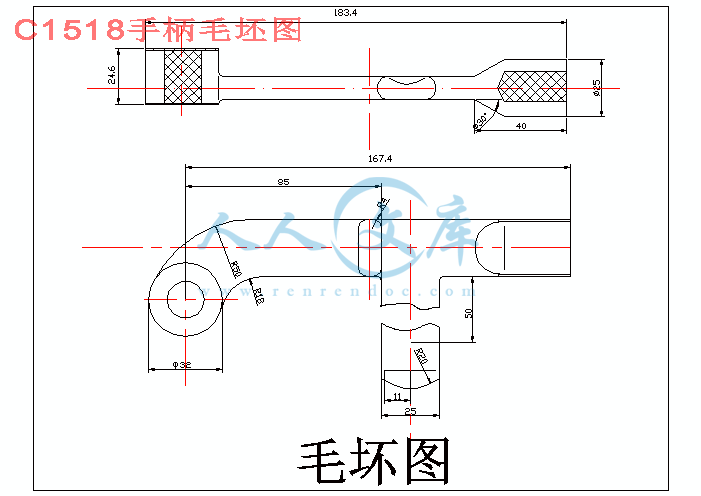

三.确定毛坯,画毛坯图,零件图
根据零件材料确定该零件毛坯为铸件,零件重量为0.72Kg,毛坯的铸造方法可以选用砂型机器选型,无内腔,故无须安放型芯,铸造模具较为简单,为清除残余应力铸造后安排人工进效。
参考文献各加工表面的总余量如表2-1所示
加工表面 基本尺寸(mm) 加工佘量数值(mm)
N面 32 0.3
Q面 25 0.4
K面 25 0.3
四.工艺规程设计
1.定位基准的选择
精基准的选择:Ф32的上下端面(N.K)确定了工艺螺孔M5与Ф4 锥销孔的位置, 其轴线确定了工件其它部分的位置,既是定位基准又是设计基准,所以以Ф32的两端面作为精基准。
粗基准的选择:手柄的中间部分面积较大,尺寸由铸造直接得到,佘量较小,不需要再作加工,其保证了Ф32的轴线位置,从而保证了Ф16孔的位置要求,以此为粗基准加工Ф32上端面作为加工其它部份的精基准。
最先进行机械加工的是精基准N面,其夹紧定位可以用以下方法达到:
夹具体为一平面,可以限制工件的三个自由度,后侧可以是一个挡块或是挡销对工件进行定位,最后用两块压板对工件进行夹紧。

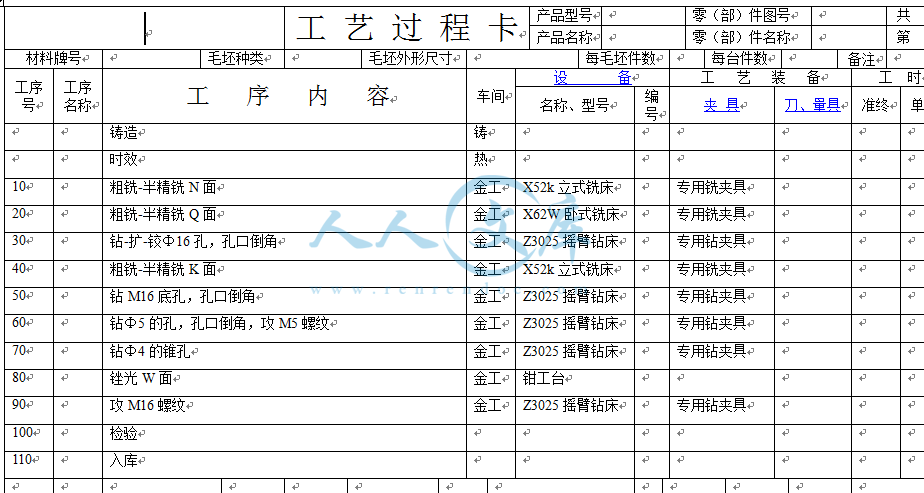

2.制定工艺路线
根据各表面加工要求和各种加工方法所能达到的经济精度,确定各表面的加工方法如下:
