M1000A气瓶的三维造型设计

28页 12000字数+论文说明书+任务书+9张CAD图纸【详情如下】














M1000A气瓶的三维造型设计开题报告.doc

M1000A气瓶的三维造型设计论文.doc

M1000A气瓶的三维造型设计论文答辩.ppt

M1000A气瓶装配图.DWG

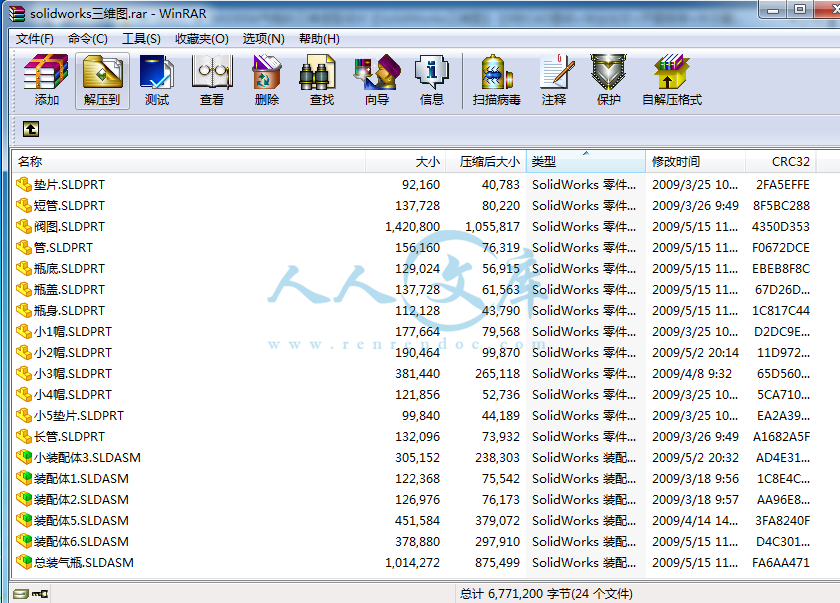

solidworks三维图.rar

任务书.doc

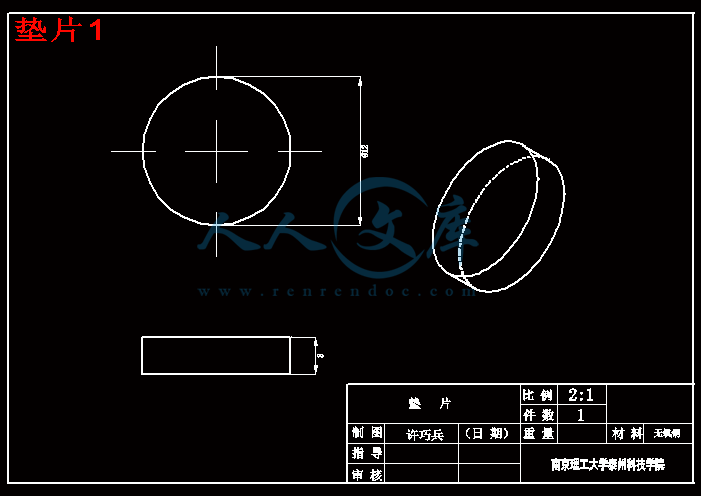

垫片1.DWG

垫片2.DWG

外文翻译--CADCAM集成的加工特征提取中文版.doc

瓶底.DWG

瓶盖.DWG

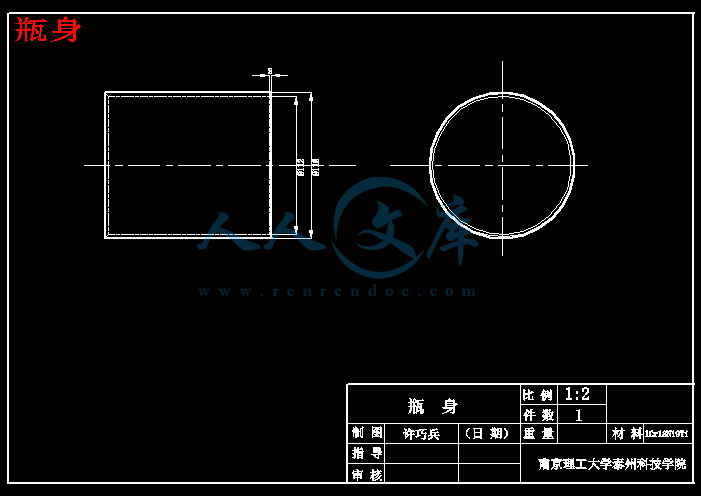

瓶身.DWG

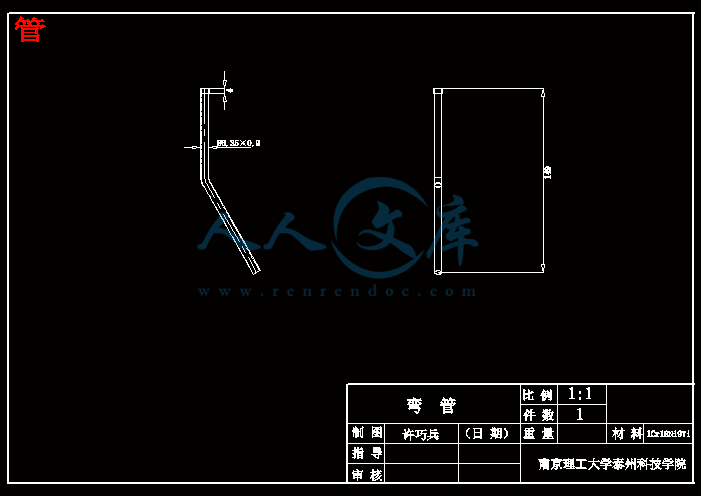

管.DWG

长短管.DWG

阀图.DWG

1 引言 1

1.1 三维设计的意义与作用 1

1.2 CAD在三维设计中的应用 2

1.3 国内外气瓶的发展现状 2

1.4 本文主要工作 3

2 M1000A气瓶的总体设计 4

2.1 几种气瓶结构性能简介 4

2.2 M1000A气瓶的总体方案 5

2.3 气瓶的整体造型 8

3 气瓶的三维造型 9

3.1 Solidworks软件 9

3.2 M1000A气瓶零件的三维造型 9

3.3 M1000A气瓶的工程图 14

4 M1000A气瓶的装配 16

4.1 装配方法 16

4.2 装配体爆炸视图 19

4.3 气瓶工艺 20

结束语 22

致谢 23

参考文献 24

毕业设计说明书（论文）中文摘要

在经济高速发展的现代化社会中，为适应市场的竞争需要，对计算机辅助设计与制造技术的研究与应用已越来越受到人们的重视。在现代化的制造企业中普遍采用计算机辅助设计软件来进行产品的设计工作。被认为属于朝阳工业范畴的气瓶制造业也不例外。能够运用计算机辅助设计软件设计一种安全、低成本、使用寿命长的气瓶以满足应用需求将会越来越受欢迎。本文以SolidWorks为工具，以一个实际的产品M200A气瓶为研究对象，同时参考国内外文献，及各种气瓶的结构，总结出气瓶的设计思路，设计了M1000A气瓶。

关键词气瓶三维设计工艺

毕业设计说明书（论文）外文摘要

Title Three Dimensional Design of Gas Cylinder M1000A

Abstract

In a modern society with rapid development in economy, to meet with the fierce competition in market, more and more attentions are paid on the research and application of the computer aided design and manufacturing technology. In modern manufacturing enterprises, most people adopt computer aided design to design the products, including the gas cylinder industry which belonged to the sun-rise industry. It will become more and more popular to apply the computer aided design software to design the safe, low cost and long lifetime gas cylinder. In this paper, Solidworks is used as a design tool, a real gas cylinder named M200A is designed. At the same time, the author takes the domestic and foreign references, as well as all kinds of cylinder structures for references. At last, the design ideas of the gas cylinder is summed up and the design of M1000A is completed.

Keywords Gas cylinder Three dimensional design Craftwork

1 引言

1.1 三维设计的意义与作用

现代计算机技术和CAD应用软件技术的发展，决定了CAD应用应当以显著提高设计质量和设计效率，明显降低设计成本，充分缩短设计、生产准备周期，浓缩和提高优秀的设计经验，提高整个设计技术的管理水平为目的[1]。

三维CAD系统中的工程图设计与一般二维设计系统不完全相同，三维CAD系统中的工程图设计可以直接由三维模型投影而成，从而保证各个视图的正确性，使用者只需要对视图中个别线条进行调整，并标注工程符号，即可满足工程图纸的要求。三维模型设计中包括了产品完整的几何结构，还可以从三维模型中产生其他各种视图，除基本标准的三视图外，还可生成轴测图、向视图、各种剖视图、局部视图等。在三维的CAD产品设计中，可以调节渲染所设计产品的一些基本属性，如光源设置，模型属性(颜色、透明度、反射系数等)，还可以设置模型的颜色、纹理、反射、景深、阴影等效果，从而达到渲染产品外观的效果。

从设计的观点来看，人们头脑中所构思的设计对象就是三维物体，因此，直接用三维实体形式来描述设计对象是最直观、方便省力的设计方式。随着三维CAD图形技术的发展，使用三维设计的有如下优势：

（1）三维模型比二维图形更接近真实的对象。

（2）三维模型可以转变为多个视图，并可在标注带有尺寸的二维产品图，从而获得二者的最佳形式。这种从三维模型转为二维图形的优点是：对于模型和任何修改将自动反映到相应的视图上。

（3）三维模型可生成具有真实感的渲染图。产品图是非常有价值的，但渲染图常常可以更清楚地展现一个设计，并有利于找出设计缺陷和验证设计。

（4）可直接作为不需要用图纸的对象成型。通常，采用第三方面的程序将模型转换为数控加工的格式[2]。

只有在三维的CAD设计中，才可能建立进行有限元分析的原始基本数据，进而实现产品的优化设计。用三维模型在装配状态下进行零件设计，可避免实际的干涉现象起到事半功倍的作用。凡此种种，二维的绘图设计只能在局部勉强达到。因此，采用三维设计是设计理念的一种变革，是CAD的真正应用的开始[3,4]。

1.2 CAD在三维设计中的应用

三维CAD系统作为一种直观、形象的设计辅助工具，可以帮助设计人员建立产品的三维模型。随着计算机软件和硬件技术的发展以及数学方法的引入，计算机三维技术得到了迅速的发展和广泛的应用，包括建筑、机械上的工程应用和特殊效果的设计等，尤其是在现代加工技术下，数控加工设备对零件的三维模型依赖越来越高，通过使用CAM软件对零件的三维模型的处理来实现零件的数控加工设计[5]，就会及早取得经济和技术效益，因为它是CAD应用发展的必然趋势。

随着CAD产品的不断升级更新，它的三维设计功能会越来越强大。一方面对产品进行造型设计、外观设计，完成后的三维实体模型图像逼真，可用于制作产品样本、宣传样本等；另一方面，通过进行装配仿真、机构运动仿真来进行尺寸干涉检查和运动干涉检查，能及时发现设计中的错误，实现产品设计尺寸的“无差错设计”。CAD软件主要用来绘制工程图，由于其强有力的图形处理功能吸引了众多的用户使用，又由于CAD系统方便的二次开发环境吸引了众多专业人员支开发它，因此CAD系统功能将会越来越强，使用会更加方便。

1.3 国内外气瓶的发展现状

在经济高速发展的现代社会中，气瓶制造业被认为属于朝阳工业范畴[6] 。多年来，我国气瓶行业走过了从无到有，从小到大的道路。随着国家经济建设需求的增长，更主要是气体工业的发展，带动了气瓶制造业的兴起和发展。从1957年设计制造了第一批40升15Mpa级钢质无缝气瓶开始，到以后相应的铝合金无缝气瓶，液化石油气钢瓶,各种焊接气瓶以及近几年开发的高强钢无缝气钢瓶，汽车用液化石油气钢瓶等等。中国是大量生产和使用气瓶的国家，已经是国际上不容忽视的气瓶大国。但是应该承认我国的气瓶产品还存在着普通产品低档化，高、精、尖、特产品制造能力存在着空白或尚属起步阶段。

正如其它行业，气瓶行业具有着自身独特的规律和结束语

在经济高速发展的现代化社会中，为适应市场的竞争需要，对计算机辅助设计与制造技术的研究与应用已越来越受到人们的重视。三维CAD系统成为现代技术创新和产品设计的有效辅助工具，也是产品设计的最终出路。如果再集成有有限元分析软件，将更加显著地提高设计质量和效果。对于大幅度替代或减少试制各个设计部门的协调、配合、设计数据的管理和使用，具有更大的实际意义。

本文以SolidWorks为工具，以一个实际的产品M200A气瓶为研究对象，查阅了大量相关资料，参考了各种各样的气瓶，总结出一般气瓶的设计思路，设计了M1000A气瓶。本文完成的主要工作有：

（1）完成了对M1000A气瓶的总体设计方案。

（2）运用SolidWorks完成该气瓶各个零件的三维造型和非标零件的工程图。

（3）在SolidWorks环境下完成该气瓶的装配及爆炸视图。

对于机械工程专业的学生，在气瓶的整个设计过程中，能学到一门新的绘图软件，并很好地掌握了该CAD工具，进行相关的气瓶设计工作，不仅达到了培养我运用通用的三维设计软件完成产品的整个设计工作的能力，对我在今后的工作岗位上能够更快地投入到工作中也起了决定性的作用。

致谢

本次毕业设计，从论文选题到搜集资料，从写稿到反复修改，期间我经历了喜悦、聒噪、痛苦和彷徨，在写作论文的过程中心情是如此复杂。如今，伴随着这篇毕业论文的最终成稿，复杂的心情烟消云散，自己甚至还有一点成就感。作为一个本科的毕业设计，由于经验的匮乏，难免有许多考虑不周全的地方，但最终在老师的督促指导，以及一起学习的同学的支持下，完成了这个设计。

在这里首先要感谢我的老师。她为人随和热情，治学严谨细心。在闲聊中她总是能像知心朋友一样鼓励我们，在论文的写作和措辞等方面她也总会以“专业标准”严格要求我们。老师平日里工作繁多，但在我做毕业设计的每个阶段，从外文翻译、开题报告、模型建立到设计说明书的撰写和修改等过程中都给予了我悉心的指导和督促。黄老师细心地纠正了我在前期开题报告和外文翻译中的许多错误。

然后还要感谢大学四年来所有的老师，为我们打下机械专业知识的基础；感谢可敬的师长、同学、朋友给了我无言的帮助，在这里请接受我诚挚的谢意！最后感谢我的母校—南京理工大学泰州科技学院四年来对我的大力栽培。

参考文献

[1] 陈伯雄. 三维设计是CAD技术应用的必然趋势[M]. 北京：机械工业出版社，2000.

[2] 颜映果. CAD三维造型技术在机械设计中的应用[J]. 现代农业装备，2005，23 (4)：49～51.

[3] 袁波，周昀，胡事民，孙家广. 基于三维模型的二三维一体化设计[J]. 计算机辅助设计与制造，1998，(6)：45～47.

[4] 刘贵军. AutoCAD在三维设计中的应用[J]. 农业与技术，2007，(5)：182～184.

[5] 评测专家组. 三维CAD/CAM软件评测总结[J]. 计算机辅助设计与制造，1999，(5)：26～28.

[6] 张洁. 国内复合材料气瓶发展及气瓶标准概况[J]. 纤维复合材料，2007，(3)：39～43.

[7] 孙黎，汤晓英，毛冲霓. 浅论我国气瓶附件标准体系和技术要求的完善[J]. 阀门机构，2007，(2)：40～43.

[8] 李庆荣. CAD三维造型技术在产品设计中的应用[J]. 大众科技，2005，(8)：76～77.

[9] 李启炎，李光耀. SolidWorks2003三维设计教程[M]. 北京：机械工业出版社，2003.

[10] 张阿维，王会燃. 计算机辅助工业设计的现状与发展[J]. 西北纺织工学院学报，1999，(3)：85～90.

[11] 胡仁喜，郭军，王仁广. SolidWorks2005中文版机械设计高级应用实例[M]. 北京：机械工业出版社，2005. 168～188.

[12] 刘永翔. 产品设计实用基础[M]. 北京:化学工业出版社,2003.

[13] 樊柄辉，李江云. 三维参数化特征造型机械CAD[M]．北京: 清华大学出版，1999.

[14] 黄康，田杰，王勇. 机械CAD与SolidWorks三维计算机辅助设计[M]. 合肥：中国科技技术大学出版社，2005. 256～267.

[15] 韩绿霞，宋怀俊，张彩云，雒廷亮，张培. SolidWorks三维造型技术的应用[J]. 机械研究与应用，2005，18 (4)：102～103.

[16] 岳荣刚，宋凌君. SolidWorks2006零件与装配设计教程[M]. 北京：冶金工业出版社，2006.

[17] 侯永涛，黄娟. SolidWorks机械设计实用教程[M]. 北京：化学工业出版社，2006．

[18] 李小明，邱桂杰，刘锦霞. 某型复合材料气瓶优化设计[J]. 纤维复合材料机构，2007，(1)：22～24.

内容简介：: 毕业设计 (论文 )开题报告学生姓名：学号：专业：机械工程及自动化设计 (论文 )题目：瓶的三维造型设计指导教师 : 开题报告填写要求 1开题报告（含“文献综述”）作为毕业设计（论文）答辩委员会对学生答辩资格审查的依据材料之一。此报告应在指导教师指导下，由学生在毕业设计（论文）工作前期内完成，经指导教师签署意见及所在专业审查后生效； 2开题报告内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式（可从教务处网页上下载）打印，禁止打印在其它纸上后剪贴，完成后应及时交给指导教师签署意见； 3“文献综述”应按论文的格式成文，并直接书写（或打印）在本开题报告第一栏目内，学生写文献综述的参考文献应不少于 15篇科技论文的信息量，一般一本参考书最多相当于三篇科技论文的信息量（不包括辞典、手册）； 4 有关年月日等日期的填写，应当按照国标 7408 94数据元和交换格式、信息交换、日期和时间表示法规定的要求，一律用阿拉伯数字书写。如“ 2009 年 3 月 15 日”或“ 2009 毕业设计（论文）开题报告 1结合毕业设计（论文）课题情况，根据所查阅的文献资料，每人撰写 2000 字左右的文献综述：文献综述摘要在现代化的制造企业中都普遍采用计算机辅助设计软件来进行产品的设计工作，本课题的气瓶设计是以三维设计软件为设计基础的。本文介绍了气瓶行业国内外的发展与现状及研究方法，阐述了三维设计的意义与作用 , 以及三维设计中的应用和发展的趋势。关键词气瓶三维设计 1 气瓶概况国内气瓶的发展现状在经济高速发展的现代社会中，气瓶制造业被认为属于朝阳工业范畴 1。建国五十多年来，我国气瓶行业走过了从无到有，从小到大的道路。随着国家经济建设需求的增长，更主要是气体工业的发展，带动了气瓶制造业的兴起和发展。从 1957年设计制造了第一批40升 15以后相应的铝合金无缝气瓶，液化石油气钢瓶 ,各种焊接气瓶以及近几年开发的高强钢无缝气钢瓶，汽车用液化石油气钢瓶等等。中国是大量生产和使用气瓶的国家，已经是国际上不容忽视的气瓶大国。但是应该承认我国的气瓶产品还存在着普通产品低档化，高、精、尖、特产品制造能力存在着空白或尚属起步阶段。美国气瓶的研发动向目前复合材料气瓶在美国的研究发展动向主要体现在以下几个方面：一是燃料整体供给系统。该系统是将普通的面填充有防冲撞的泡沫，气瓶与汇流管路相连，并有一个总阀门和减压装置，这样可以减少系统部件。保护壳将气瓶完全包裹起来，并装有简易把手和安装支架，这样看起来，无论是尺寸还是外观，都与普通的汽油箱很相似。二是气瓶的重量趋向更轻，成本趋向更低。三是氢燃料贮气瓶。四是复合材料储能器。五是航空用气瓶。本课题气瓶简介本课题研究的是钼源气瓶，由于钼源是一种剧毒性的气体，所以对输送、贮存这类气体气瓶的安装、焊接、严密性、洁净度、耐腐蚀都有严格的要求。该气瓶材料采 1低的屈服点，极好的塑性和韧性，焊接性能和冷弯成型性能好， 1以通过热处理提高它的抗晶界腐蚀能力。气瓶接口处采用于是球面接触，即使管线受到外力扭转或弯曲后，也不至于使接口处松动，且因结合面为球面连接而十分严密。较好的保证气瓶的密封性。 2 三维设计的意义与作用现代计算机技术和用软件技术的发展，决定了用应当以显著提高设计质量和设计效率，明显降低设计成本 ,充分缩短设计、生产准备周期，浓缩和提高优秀的设计经验，提高整个设计技术的管理水平为目的 2。三维统中的工程图设计与一般二维设计系统不完全相同，三维统中的工程图设计可以直接由三维模型投影而成，从而保证各个视图的正确性，使用者只需要对视图中个别线条进行调整，并标注工程符号，即可满足工程图纸的要求。三维模型设计中包括了产品完整的几何结构，还可以从三维模型中产生其他各种视图，除基本标准的三视图外，还可生成轴测图、向视图、各种剖视图、局部视图等。在三维的品设计中，可以调节渲染所设计产品的一些基本属性，如光源设置，模型属性 (颜色、透明度、反射系数等 )，还可以设置模型的颜色、纹理、反射、景深、阴影等效果，从而达到渲染产品外观的效果。只有在三维的计中，才可能建立进行有限元分析的原始基本数据，进而实现产品的优化设计。用三维模型在装配状态下进行零件设计，可避免实际的干涉现象起到事半功倍的作用。凡此种种，二维的绘图设计只能在局部勉强达到。因此，采用三维设计是设计理念的一种变革，是真正应用的开始 3,4。 3 三维设计中的应用三维象的设计辅助工具，可以帮助设计人员建立产品的三维模型。随着计算机软件和硬件技术的发展以及数学方法的引入，计算机三维技术得到了迅速的发展和广泛的应用，包括建筑、机械上的工程应用和特殊效果的设计等，尤其是在现代加工技术下，数控加工设备对零件的三维模型依赖越来越高，通过使用 5。早日使用三维设计，就会及早取得经济和技术效益，因为它是随着的三维设计功能会越来越强大。一方面对产品进行造型设计、外观设计，完成后的三维实体模型图像逼真，可用于制作产品样本、宣传样本等；另一方面，通过进行装配仿真、机构运动仿真来进行尺寸干涉检查和运动干涉检查，能及时发现设计中的错误，实现产品设计尺寸的“无差错设计”。于其强有力的图形处理功能吸引了众多的用户使用，又由于此用会更加方便。于使用了观式设计技术、先进的好用的三维以实现加工、分析、逆向工程等工程应用。同面向高端的为中端已经完全可以满足产品设计的所有要求，命令执行过程更为简单直观，拥有较高的建模效率。我国有较多的用户。它采用面向对象的统一数据库和全参数化造型技术，为三维实体造型提供了一个优良的平台。其工业设计方案可以直接读取内部的零件和装配文件，当原始造型被修改后，具有自动更新的功能。其供了最佳加工路径控制和创建智能化加工路径的功能，允许数控编程人员控制整体的加工路径直到最细节的部分。该软件还支持高速加工和多轴加工，带有多种图形文件接口。 4 小结三维有效辅助工具，也是产品设计的最终出路，这是无法回避的。随着社会经济的高速发展，气瓶越来越多的被使用在经济建设和社会生活中。能够运用三维种安全、低成本、使用寿命长的气瓶以满足应用需求，将有助于我们在今后的工作岗位上更快地投入工作中，因此本课题的设计具有很大的实际意义。参考文献 1 张洁 . 国内复合材料气瓶发展及气瓶标准概况 J. 纤维复合材料， 2007， (3)：39 43. 2 陈伯雄 . 三维设计是术应用的必然趋势 J. 计算机辅助设计与制造，2000， (8)： 11 13. 3 袁波，周昀，胡事民，孙家广 . 基于三维模型的二三维一体化设计 J. 计算机辅助设计与制造， 1998， (6)： 45 47. 4 评测专家组 . 三维件评测总结 J. 计算机辅助设计与制造， 1999，(5)： 26 28. 5 刘贵军 . 三维设计中的应用 J. 农业与技术， 2007， (5)： 182 184. 6 李德群 . 现代模具设计方法 M. 北京 : 机械工业出版社 ,2001. 7 许发樾 . 模具结构设计 M. 北京 : 机械工业出版社 ,2003. 8 张阿维，王会燃 . 计算机辅助工业设计的现状与发展 J. 西北纺织工学院学报， 1999， (3)： 85 90. 9 李启炎 . 三维计及制图教程 M. 上海 : 同济大学出版社 ,2000. 10 樊柄辉，李江云 . 三维参数化特征造型机械北京 : 清华大学出版，1999. 11 刘永翔 . 产品设计实用基础 M. 北京 : 化学工业出版社 ,2003. 12 卜克明，王维 . 计算机三维设计系统应用浅析 J. 工程建设与设计， 2008，(12)： 57 60. 13 戴宁生，陆文龙，周桂生 . 三维术的推广与应用 J. 机械制造与自动化， 2007， (6)： 79 82. 14 孙黎，汤晓英，毛冲霓 . 浅论我国气瓶附件标准体系和技术要求的完善 J. 阀门机构， 2007， (2)： 40 43. 15 李小明，邱桂杰，刘锦霞 . 某型复合材料气瓶优化设计 J. 纤维复合材料机构， 2007， (1)： 22 24. 16 孙家广，杨长贵 . 计算机图形学 M. 北京：清华大学出版社 , 1996. 毕业设计（论文）开题报告本课题要研究或解决的问题和拟采用的研究手段（途径）：本课题研究的是钼源气瓶的三维造型设计。在这个课题中主要负责完成气瓶这个产品中各零件的三维造型、工程图生成及最终的装配并制定相应的工艺文件。采用的手段： (1) 在南理工图书馆查阅相关资料。 (2) 听取老师的意见和建议，积极、认真地和老师配合。 (3) 通过英特网查阅相关资料。 (4) 完成相关的计算和分析。 (5) 采用软件完成零件造型、装配及工程图生成；工作路线： (1) 设计准备了解设计说明书，明确设计要求、工作条件、设计内容的步骤；通过查阅有关设计资料，听取老师的指导意见等；了解设计对象的性能，加工采用的材料及设计所需达到的要求；准备好设计需要资料，绘图软件；拟定设计计划等。 (2) 图设计绘制气瓶全套二维工程图以及气瓶全套三维造型文档。 (3) 编写设计说明书写明整个设计的主要计算和一些技术说明。毕业设计（论文）开题报告指导教师意见： 1对“文献综述”的评语：根据课题任务和要求，进行了相关文献资料的查阅，对有关本课题的内容进行了适当的论述，了解了课题的研究目的和意义，并对课题的研究现状有了一定得认识。体现了较好的查阅文献的能力，达到了文献综述的要求。 2对本课题的深度、广度及工作量的意见和对设计（论文）结果的预测：本课题是气瓶的三维造型设计，课题具有一定得深度和广度，工作量适中，按照任务书精度要求，认真完成三维造型、装配各个部分的内容，应能达到毕业设计任务书要求。指导教师： 2009 年 3 月 22 日所在专业审查意见：负责人：年月日目录 1 引言 . 1 三维设计的意义与作用 . 1 . 2 国内外气瓶的发展现状 . 2 本文主要工作 . 3 2 . 4 几种气瓶结构性能简介 . 4 . 5 气瓶的整体造型 . 8 3 气瓶的三维造型 . 9 . 9 . 9 工程图 . 14 4 . 16 装配方法 . 16 装配体爆炸视图 . 19 气瓶工艺 . 20 结束语 . 22 致谢 . 23 参考文献 . 24 毕业设计说明书（论文）中文摘要在经济高速发展的现代化社会中，为适应市场的竞争需要，对计算机辅助设计与制造技术的研究与应用已越来越受到人们的重视。在现代化的制造企业中普遍采用计算机辅助设计软件来进行产品的设计工作。被认为属于朝阳工业范畴的气瓶制造业也不例外。能够运用计算机辅助设计软件设计一种安全、低成本、使用寿命长的气瓶以满足应用需求将会越来越受欢迎。本文以以一个实际的产品为研究对象，同时参考国内外文献，及各种气瓶的结构，总结出气瓶的设计思路，设计了关键词气瓶三维设计工艺本科毕业设计说明书（论文）第 3 页共 28 页毕业设计说明书（论文）外文摘要 1000A n a in to in on of In to to It to to In is as a a 200A is At as as of At of is up 1000A is 引言本科毕业设计说明书（论文）第 4 页共 28 页维设计的意义与作用现代计算机技术和用软件技术的发展，决定了用应当以显著提高设计质量和设计效率，明显降低设计成本，充分缩短设计、生产准备周期，浓缩和提高优秀的设计经验，提高整个设计技术的管理水平为目的 1。三维维而保证各个视图的正确性，使用者只需要对视图中个别线条进行调整，并标注工程符号，即可满足工程图纸的要求。三维模型设计中包括了产品完整的几何结构，还可以从三维模型中产生其他各种视图，除基本标准的三视图外，还可生成轴测图、向视图、各种剖视图、局部视图等。在三维的可以调节渲染所设计产品的一些基本属性，如光源设置，模型属性 (颜色、透明度、反射系数等 )，还可以设置模型的颜色、纹理、反射、景深、阴影等效果，从而达到渲染产品外观的效果。从设计的观点来看，人们头脑中所构思的设计对象就是三维物体，因此，直接用三维实体形式来描述设计对象是最直观、方便省力的设计方式。随着三维用三维设计的有如下优势：（ 1）三维模型比二维图形更接近真实的对象。（ 2）三维模型可以转变为多个视图，并可在标注带有尺寸的二维产品图，从而获得二者的最佳形式。这种从三维模型转为二维图形的优点是：对于模型和任何修改将自动反映到相应的视图上。（ 3）三维模型可生成具有真实感的渲染图。产品图是非常有价值的，但渲染图常常可以更清楚地展现一个设计，并有利于找出设计缺陷和验证设计。（ 4）可直接作为不需要用图纸的对象成型。通常，采用第三方面的程序将模型转换为数控加工的格式 2。只有在三维的才可能建立进行有限元分析的原始基本数据，进而实现产品的优化设计。用三维模型在装配状态下进行零件设计，可避免实际的干涉现象起到事半功倍的作用。凡此种种，二维的绘图设计只能在局部勉强达到。因此，采用三维设计是设计理念的一种变革，是 3,4。三维设计中的应用本科毕业设计说明书（论文）第 5 页共 28 页三维象的设计辅助工具，可以帮助设计人员建立产品的三维模型。随着计算机软件和硬件技术的发展以及数学方法的引入，计算机三维技术得到了迅速的发展和广泛的应用，包括建筑、机械上的工程应用和特殊效果的设计等，尤其是在现代加工技术下，数控加工设备对零件的三维模型依赖越来越高，通过使用计 5，就会及早取得经济和技术效益，因为它是随着的三维设计功能会越来越强大。一方面对产品进行造型设计、外观设计，完成后的三维实体模型图像逼真，可用于制作产品样本、宣传样本等；另一方面，通过进行装配仿真、机构运动仿真来进行尺寸干涉检查和运动干涉检查，能及时发现设计中的错误，实现产品设计尺寸的“无差错设计”。于其强有力的图形处理功能吸引了众多的用户使用，又由于便的二次开发环境吸引了众多专业人员支开发它，因此用会更加方便。内外气瓶的发展现状在经济高速发展的现代社会中，气瓶制造业被认为属于朝阳工业范畴 6 。多年来，我国气瓶行业走过了从无到有，从小到大的道路。随着国家经济建设需求的增长，更主要是气体工业的发展，带动了气瓶制造业的兴起和发展。从 1957年设计制造了第一批 40升 15以后相应的铝合金无缝气瓶，液化石油气钢瓶 ,各种焊接气瓶以及近几年开发的高强钢无缝气钢瓶，汽车用液化石油气钢瓶等等。中国是大量生产和使用气瓶的国家，已经是国际上不容忽视的气瓶大国。但是应该承认我国的气瓶产品还存在着普通产品低档化，高、精、尖、特产品制造能力存在着空白或尚属起步阶段。正如其它行业，气瓶行业具有着自身独特的规律和周期。在国外气瓶行业不断的经历着成长和发展。 90年代的复合气瓶市场，日本政府批准了复合气瓶，从美国到日本及其它亚洲国家的出口量剧增。 1991年商用碳纤维的价格骤跌，意味着以碳纤维为增强材料的商用复合气瓶成本会降低。美国市场在 70年代末， 80年代初投入使用的第一批复合气瓶开始陆续达到 5新复合气瓶的市场商机开始显现出来。英国、德国和其它欧洲国家于 1993年允许碳纤维复合气瓶的销售，到 1996年出口到欧洲的碳纤维复合气瓶数量急剧增。 1996年年底，危品办批准了碳纤维复合气瓶在美国市场的销售。 1997年，碳纤维复合材料气瓶进入美国市场，比玻纤维复合气瓶本科毕业设计说明书（论文）第 6 页共 28 页减轻重量约 40。这些变化极大的刺激着复合气瓶的市场需求、产量和技术创新。目前复合材料气瓶在美国的研究发展动向主要体现在以下几个方面：一是燃料整体供给系统。该系统是将普通的面填充有防冲撞的泡沫，气瓶与汇流管路相连，并有一个总阀门和减压装置，这样可以减少系统部件。保护壳将气瓶完全包裹起来，并装有简易把手和安装支架，这样看起来，无论是尺寸还是外观，都与普通的汽油箱很相似。二是气瓶的重量趋向更轻，成本趋向更低。三是氢燃料贮气瓶。四是复合材料储能器。五是航空用气瓶。文主要工作在经济高速发展的现代化社会中，气瓶制造业也不断朝着高、精、尖、特产品发展。随着社会经济的高速发展，气瓶越来越多的被使用在经济建设和社会生活中。而在现代化的制造企业中都普遍采用计算机辅助设计软件来进行产品的设计工作，能够运用计算机辅助设计软件设计一种安全、低成本、使用寿命长的气瓶以满足应用需求将会越来越受欢迎。本文采用以一个实际的产品为研究对象设计了制作了该气瓶所有零部件的三维构造模型和非标准零件的工程图以及产品的装配图。在此基础上，出于制造的目的，形象地分析它们零部件之间的相互关系，将装配图按照零部件的配合条件产生爆炸试图。本科毕业设计说明书（论文）第 7 页共 28 页 2 瓶的总体设计种气瓶结构性能简介合金内胆纤维全缠绕气瓶该气瓶内胆以优质 6061 铝合金材料，经冲压、拉伸、热处理、数控旋压收口、内表面处理等工序加工制作而成。内胆壁厚均匀、壁厚差小，肩、底形状精度高、一致性强，内表面采用阳极氧化处理，具有更加良好抗腐蚀性能。气瓶缠绕层采用进口优质碳纤维、环氧树脂等原材料，经数控缠绕、高温固化等工序加工而成。较金属气瓶具有更优良的综合性能，工作压力大幅度提高，储气量增加，重量减轻约 50%，具有更好的耐腐蚀性、绝缘性、减震性和安全性。可以在消防队员或救护人员进入烟雾、毒气、粉尘或缺氧等恶劣环境时提供有效的呼吸系统保护，广泛应用于消防、矿山、化工、冶金、石油、电力、医疗、防暴、天然气汽车等领域。造型如图示。图合金内胆纤维全缠绕气瓶氧气瓶医用输氧器是一种小型的供氧装置，主要用于个人保健、医院、高原补氧和井下供氧等。该输氧器结构简单、安全可靠、贮氧量大、保压时间长。其上装有压力表、减压器和流量表。特别是氧气瓶是由铝合金制作的，使之具有抗腐蚀、耐高压，给使用其提供了清洁、清爽、无锈味的氧气。造型如图示。本科毕业设计说明书（论文）第 8 页共 28 页图气瓶钢制无缝气瓶用优质碳钢、锰钢、铬钼钢或其他合金钢的钢坯为原材料，经冲压拉伸法制成或采用优质无缝钢管为原材料经热旋压收口收底制成的气瓶。无缝气瓶的底部结构有凹形和凸形两种。凸形底又分半球形、碟形和 H 形。钢质无缝气瓶采用国际一流加工设备，先进的工艺流程，可生产公称工作压力为 8称容积为的大、中、小型各种规格高压无缝气瓶，主要盛装永久气体，高压液化气体，如：氧气、氮气、氢气、二氧化碳等，广泛用于工业、国防、医疗、科研等行业。造型如图示。图制无缝气瓶 1000A 气瓶的总体方案气瓶是一种专供盛装和运输气体或液化气体用的移动式容器。从广义上讲应包括不同压力、不同容积、不同结构形式和不同材料用以贮运永久气体，液化气体和溶解气体的一次性或可重复充气的移动式的压力容器 7。这种专门用途的需要，气瓶的形状和结构就必须简单、紧凑，重量较轻，易于搬运和使用。气瓶的容积一般都较小，常用的为 30 200 升；气瓶的长度适中，约 1 5 米左右，过长和过短都不便于搬运本科毕业设计说明书（论文）第 9 页共 28 页移动；气瓶在充装气体和库存储放期间要直立放置，以免产生滚动或相互撞击，因此它的底部应具有立放的支座；气瓶的顶部则有一个接口管，管内有内螺纹，用以与瓶阀连接。从结构上分类有无缝气瓶和焊接气瓶；从材质上分类有钢质气瓶（含不锈钢气瓶），铝合金气瓶，复合气瓶、其他材质气瓶；从充装介质上分类为永久性气体气瓶，液化气体气瓶，溶解乙炔气瓶；从公称工作压力和水压试验压力上分类有高压气瓶、低压气瓶。本课题研究的是钼源气瓶，该气瓶从结构上看属于焊接气瓶。但又区别于一般的焊接气瓶。在其内部所贮存的是钼源，由于钼源是一种剧毒性的气体，所以对输送、贮存这类气体气瓶的安装、焊接、严密性、洁净度、耐腐蚀都有严格的要求。本文设计的气瓶不同于以上几种气瓶，主要由瓶底、瓶身、瓶盖、阀、通气管等部分组成。由于盛装的是剧毒气体，气瓶的容量比较小，瓶体总高 165瓶材料采用11较高的抗拉强度，较低的屈服点，极好的塑性和韧性，焊接性能和冷弯成型性能好， 1有抗晶界腐蚀的钛，可以通过热处理提高它的抗晶界腐蚀能力。主体部分采用焊接，主体焊缝的焊接采用自动焊接方法，并严格遵守合格的焊接工艺，以确保气瓶外观质量及严密性。气瓶的内表面粗糙度，机加工应达到 1.6 m ,机械抛光应达到 0.1 m ，最后经电抛光处理。瓶底、瓶身、瓶盖的设计瓶底、瓶身、瓶盖是气瓶的主体部分，三者通过焊接连接在一起，组成气瓶的瓶体。对于它们的设计思路主要是参照国内外的参考文献，以及一些具体的例子以后得出的。瓶体总高设定为 165直径 118具体为：瓶盖总高 17身总长 134底为 14盖上面有三个通孔，用于分别连接长管、短管和瓶盖帽。这样的设计用意在于，长短管负责进出气，瓶盖帽可以拧下，以便对气瓶进行清洗。瓶身的设计比较简单，端面的厚度与瓶底、瓶盖一样，主要考虑焊接的严密性。瓶底的设计与一般焊接气瓶的瓶盖类似，只是该瓶盖在其中心部分有一个圆形的凹槽，这样设计的目的在于可以使气瓶内部气体使用完全，减少剩余量，提高利用率。弯管的设计弯管是气瓶内部用于通气的管道，在气瓶中它也扮演着重要的角色，是本设计气瓶不可缺少的部分，由于瓶盖的设计中进出管道分布在瓶盖两侧，考虑到用气的完全，内部管道必须伸入瓶体的中心部分，所以必须设计成弯管。上面设计的瓶体总高为本科毕业设计说明书（论文）第 10 页共 28 页 165管与短管焊接在一起，短管与瓶盖焊接，因此除去瓶盖实体厚度 12弯管下端口至瓶盖内表面的距离应小于 149上弯管插入弯管的长度，设计弯管垂直总长为 148。插入入口管 3，管口至盖内表面的长度应小于 156并且自行设定一定的角度，使的安装后，下端口正好处于瓶底凹槽内。弯管材料采用1材料焊接性能和冷弯成型性能好，能够满足耐腐蚀的要求。气瓶阀的设计气瓶阀（指与压缩气体钢瓶瓶口直接相连，使钢瓶可以容纳气体，并控制气体进出钢瓶的截止阀 8。气瓶阀通常采用针阀或隔膜阀的结构形式。针阀结构的气瓶阀分为压力密封型、扳手型、非旋转阀杆型。隔膜阀结构的气瓶阀分为弹簧返回型（一体型（气瓶阀作为控制压力容器的阀门，配有压力释放装置。要注意的是，气瓶阀的设计、制造是按照各专业协会的标准进行的，例如气瓶阀进、出口的结构及螺纹形式等都有特定的规范，选用气瓶阀时不能简单地用针阀或隔膜阀来代替。对于剧毒气体，高纯度气体，稀有气体和自燃气体要采用隔膜阀结构的气瓶阀。本设计在其接口处采用头，由于是球面接触，即使管线受到外力扭转或弯曲后，也不至于使接口处松动，且因结合面为球面连接而十分严密。较好的保证气瓶的密封性。气瓶阀与长短管的连接采用焊接方式，将气瓶阀与长短管进行焊接相比于螺纹连接，卡套连接等众多管道连接方式，有如下优点：（ 1）泄漏的可能性最小；（ 2）抗振动性、抗压力的冲击性最佳；（ 3）对温度的高、低及循环变化适应性最强；（ 4）可保证管道系统内部的清洁。气瓶帽的设计本设计的气瓶需要用到三个气瓶帽，阀上有两个形状和尺寸完全相同的气瓶帽，瓶盖用到一个形状完全相同，尺寸稍大的气瓶帽。该帽不是一个单一的整体，而是一个装配体。它由螺母、垫片、通气管等五部分组成。其主题部分是一个六方体造型，螺母设计成四方行。气瓶帽头上设计一个孔，便于与阀连接，旋下时不至于丢。帽体部分有一个通孔，该孔主要用于拧紧螺母时将帽内空气排空，形成真空。气瓶帽内部使用的垫片材料采用无氧铜。本科毕业设计说明书（论文）第 11 页共 28 页瓶的整体造型综合以上所有的设计，绘制出瓶的总体造型。如图示。图 1000A 气瓶的整体造型本科毕业设计说明书（论文）第 12 页共 28 页 3 气瓶的三维造型于使用了观式设计技术、先进的好用的三维以实现加工、分析、逆向工程等工程应用。用配体、工程图具有全相关性，可大大减轻设计修改的工作量，缩短产品研发周期；限元分析软件体力学分析软件，功能更加强大，再借助于真分析和快速制造，可大幅度缩短产品研发周期，降低开发成本。为比较评价不同的设计方案，减少设计错误，提高产量，械工程师不论有无能用企业以较低的成本、更好的质量更快将产品投放市场。而最有意义的是，用于使得参加工程设计的所有人员都能在他们桌面上的计算机进行三维设计 9。 1000A 气瓶零件的三维造型一款功能强大的计算机辅助绘图和设计软件系统，其所有的零件都是建立在草图基础上的，草图功能的提高会直接影响到对零件的可编辑能力的提高。然后可以以拉伸、旋转、扫描、放样等特征形式形成实体。本文以瓶为例，对其瓶底、瓶身、瓶盖、阀等为主要研究对象说明其应用行三维造型的要点。在造型中需要注意的一些问题有：（ 1）每当新建一个零件时，最好给零件适当命名，尽量不要采用系统默认的名称，以便以后查询检索；（ 2）在采用计时，应适时进行保存，以避免前面的工作前功尽弃。例如我在绘制较为复杂的零件时，由于计算机内存不足的原因，计算机自动退出绘图界面，没有适时进行保存而造成从头开始工作；（ 3）角特征在设计零件时起着重要本科毕业设计说明书（论文）第 13 页共 28 页的作用。一般情况下，如果能在零件特征上加入圆角，则有助于造型上的美观。在绘图过程中，一定注意特征间的父子关系。因此，圆角的建立最好是在实体绘制的末期。尽量不要以圆角的边作为参考边，以免产生父子关系不利于往后的设计 10。瓶底、瓶身、瓶盖的三维造型瓶底、瓶身、瓶盖是本文研究的气瓶的基本组成部分，在，对于本文设计的气瓶的瓶底、瓶身和瓶盖的实体造型比较容易实现，基本都可以通过拉伸和切除来实现，也可以完成它们的截面草图，然后一次旋转完成。瓶底的设计步骤：首先是草绘一个圆，然后拉伸成实体，再切除。其瓶底中心的一部分圆是通过绘制截面图，然后通过旋转最后再进行倒圆角。如图图底瓶身的设计比较简单，在设计好具体的尺寸后，只通过拉伸到。然后再在内轮廓倒圆角。如图示。图身本科毕业设计说明书（论文）第 14 页共 28 页利用拉伸、拉伸图示。图盖阀的三维造型气瓶阀作为控制压力容器的阀门，配有压力释放装置。要注意的是，气瓶阀的设计、制造是按照各专业协会的标准进行的，例如气瓶阀进、出口的结构及螺纹形式等都有特定的规范，选用气瓶阀时不能简单地用针阀或隔膜阀来代替。本设计的阀采用头，其包括接头；焊接装配；垫片；螺母，螺帽和接头。由于标准件，在本课题设计中，未对其进行设计，而是直接向供应商购买。因此在整个阀的三维造型中未对其进行组合装配，只是表现出它的外观造型。在整个阀的设计过程中，最主要的是利用拉伸，拉伸然后进行倒圆角。对于阀体上的文字，开阀及气体流向标志，是通过草绘文字和图行，再经过切除得到。如图示。弯管的三维造型弯管的造型是利用扫描特征来实现的。其设计过程如下：草绘扫描路径，绘制扫描截面图，然后点击特征工具栏上的扫描，选择草绘路径和圆截面图得到弯管实体造本科毕业设计说明书（论文）第 15 页共 28 页型，再利用扫描切除特征将弯管打通。如图示。管安全帽零件的三维造型本设计的安全帽一共有三个，两个小，一个稍小，形状相同，尺寸不同。所以设计造型时不再分开讲述。其包括以下几个部分：帽 1、帽 2、垫片、螺母和通气管。利用拉伸，拉伸转，扫描切除等特征设计各个零件，完成其所有的造型。设计过程如下：（ 1）利用拉伸，拉伸圆角特征完成如图示造型。 1 （ 2）利用旋转，倒圆角等特征完成如图示造型。 2 本科毕业设计说明书（论文）第 16 页共 28 页（ 3）利用拉伸，特征垫片的造型，然后选择材质，得到如图示造型。片（ 4）利用拉伸，拉伸于螺纹，绘制时比较麻烦，需注意的事必须转换实体应用，然后插入草绘，再插入曲线，螺旋线制螺纹形状，最后利用旋转切除得到。如图示。母（ 5）利用拉伸，拉伸图示造型。气管长、短通气管的三维造型长、短通气管的三维造型的设计是比较简单的，利用拉伸，拉伸本科毕业设计说明书（论文）第 17 页共 28 页成造型。如图示。、短通气管 1000A 气瓶的工程图在工程中，三维零件图和装配图并不是用来指导生产的主要技术文件，而所使用的图样是一组具有规定表达方式的二维多面正投影图，然后标注尺寸和表面粗糙度符号及公差配合，这种图样在机械制造中称为工作图，也就是优越的特点是，在于它能直接由三维模型生成二维工程图，不需要设计人员重新绘制。工程图包含一个或多个由零件或装配体生成的视图。在生成工程图之前，必须先保存与它有关的零件或装配体。用户可以从零件或装配体文件内生成工程图 1112。但成的二维工程图是一个纯粹的几何关系表达，而二维工程图是一种特殊的工程语言，国家标准对二维工程图的表达由具体的规定，如对称几何的关系的表达，不同零件剖面线的方向与疏密程度、零件编号、基准符号大小等等。二维工程图中出现的这些人为的规定，特殊表达方法，在成的工程图中是不存在的，因此还需要按照国家标准进行修改，才能形成完整的工程图。利用行三维模型设计，再从三维模型转换成二维工程图，是该软件的核心之一，也是现代计算机辅助设计的发展趋势。虽然维工程图的编辑功能不及强大的视图表达能力，能在二维工程图中作标准三视图、投影视图、辅助视图、剖面视图、旋转剖视图、局部视图等，这些高效、快捷的功能是法比拟的 13。本科毕业设计说明书（论文）第 18 页共 28 页瓶的工程图如图示。 1000A 气瓶的工程图本科毕业设计说明书（论文）第 19 页共 28 页 4 瓶的装配配方法配技巧装配是将各种零件模型插入到装配体文件中，利用零件的相应结构来限制各个零件的相对位置，使其构成机构的某部分，或者是一个完整的机构或机器。部零件和子组件的装配是内部结构设计的重要方面。对在实际装配过程中经常遇到的问题，提供几点在装配约束选用方面的技巧。（ 1） “坐标系”约束的应用使用“坐标系”约束，通过将零件的坐标系与装配体的坐标系对齐 (既可以使用装配体坐标系又可以使用零件坐标系 )，也就是通过对齐所选坐标系的相应轴线来装配零件。（ 2） “固定”约束的应用用“固定”约束固定零件的当前位置，使零件被移动或装配，实现完全约束，该约束类型在方案设计中应用最多。（ 3） “自由放置”操作在总体设计过程中，零件布置有时难以一步到位，零件的位置需要多次变换调整才能最终确定出最佳方案。在装配操作环境中调整约束关系时，一些零件往往处于隐藏状态，总体布置不直观。“自由放置”操作的功能特点解决了这些问题 14。装配顺序在装配方法有自上而下设计和自下而上设计两种，也可以将两种方法结合起来使用。无论采用哪种方法，其目标都是配合这些零部件，以便生成装配体或子装配体。在自下而上的设计中，首先生成零件并将其插入装配体，然后根据设计要求配合零件，当使用先前已经生成的现成零件时，自下而上设计是首选的设计方法。它的优点是，由于零部件均为独立设计，它与自上而下设计法相比，相互关系及重建行为更为简单。使用自下而上设计法时，可以专注于单个零件的设计。当不需要建立控制零件大小和尺寸的参考关系时，此方法比较合适 15。自上而下设计是从装配体开始设计工作，这是两种设计方法的不同之处，该方法本科毕业设计说明书（论文）第 20 页共 28 页可以使用一个零件的几何体来帮助定义其他零件，或生成直至组装零件后才添加的加工特征。也可以将布局草图作为设计的开端，定义固定零件的位置和基准面等，然后参考这些定义来设计零件。装配过程如下：（ 1）选择菜单栏中的“文件” “新建”命令，在出现的“新建话框中，单击装配体图标，单击“确定”按钮后进入装配体制作界面。单击“装配体”工具栏中的插入零部件按钮，导入瓶盖作为装配体中的固定件，如图配图 1 （ 2）单击 “插入零部件” 按钮，然后单击“浏览”按钮，导入短管、长管、和一个装配体，完成装配，如图配图 2 本科毕业设计说明书（论文）第 21 页共 28 页（ 3）导入弯管，完成和瓶盖中短管的装配，如图示。配图 3 （ 4）导入瓶身、瓶盖完成瓶体的装配，如图示。配图 4 （ 5）导入两个阀和两个装配体完成整个气瓶的装配图，如图示。配图 5 本科毕业设计说明书（论文）第 22 页共 28 页配体爆炸视图在一些特定的场合下，我们会用到装配体的爆炸。比如，制作产品的装配工艺，制作产品的维修手册等。在，我们可以为装配体建立多种类型的爆炸，这些爆炸分别存在装配的不同配置中。爆炸视图可以分离装配体中的零部件以形象地分析它们之间的相互关系。装配体爆炸后，不能给装配体添加配合，一个爆炸视图包括一个或多个爆炸步骤，每一个爆炸视图都保存在所生成的装配体配置中，每一个配置都可以有一个爆炸视图 16。需要注意的是，在，一个配置只能添加一个爆炸关系，因此，当我们需要建立多个爆炸的时候，一定要为装配添加不同的配置。每个爆炸视图包括一个或多个爆炸步骤。每一个爆炸视图是保存于所生成的装配体配置中。在生成爆炸以后，装配中的设计树的配置一项会发生变化。关于爆炸视图的设计树的操作，我们可以点击每个爆炸，显示爆炸、删除、重新定义爆炸。对每一个爆炸步骤，可以分别定义、删除该步骤。爆炸和不爆炸状态，其爆炸步骤前面的图标不一样：注意不同的状态。红色（爆炸）和黄色（不爆炸）。我们也可以在设计树中拖动（复制）爆炸：使当前的爆炸的配置处于激活状态，拖动爆炸视图图标，来将爆炸视图从一个配置复制到另一个配置中。注意：别的配置不能有爆炸，这里也遵守一个配置只能有一个爆炸的规则，而且不能删除不激活的配置中的爆炸视图。如果你觉得该爆炸视图的爆炸顺序部正确，或想重新进行爆炸，在图形窗口的任何地方或已经爆炸的视图的设计树的爆炸视图图标上，单击右键并选择解除爆炸。 1000A 气瓶及安全帽的爆炸视图单击“装配体”工具栏上的“爆炸视图”按钮，或选择菜单栏中的 “插入” “爆炸视图”命令，会出现“爆炸” 7。炸步骤如下：单击插入爆炸视图，装配体爆炸对话框展开。单击零部件的边线或面，其方向是与要爆炸的方向相平行的。此时会出现预视箭号并且在要爆炸的方向 :方框内会显示出所作之选择。如果预视的箭号方向是错的话，就选择单击反向。然后选择爆炸的步骤。当对此爆炸视图满意时，单击确定。本科毕业设计说明书（论文）第 23 页共 28 页安全帽的爆炸视图如图图全帽爆炸视图图 1000爆炸视图瓶工艺气瓶的清洗气瓶使用一段时间后如果发现气瓶内部有锈蚀锈皮或其他外界固体，应对气瓶内壁进行机械清洗，之后用清水冲洗、干燥。机械清洗方法有：（ 1）金属丝刷，通过瓶口插入一个设计合理的金属丝刷，用电钻或车床带动并使其在瓶内上下左右移动；（ 2）滚动磨光，把一定量硬质磨料（例如多角铸铁）放在瓶内，然后使气瓶摆动或摇动旋转；（ 3）喷丸，将气瓶倒立，喷丸或喷砂，喷嘴相对于气瓶表面运动。气瓶的烘干气瓶水压试验或清洗后，内表面的水或溶液很难弄干，这些水留在气瓶内表面会引起内表面锈蚀。气瓶烘干装置用于气瓶水压试验完成后，将气瓶内表面的水去除干净。它是通过用加热的空气不断吹入气瓶内，将气瓶内表面的水变为水汽然后再随气本科毕业设计说明书（论文）第 24 页共 28 页流流出气瓶外，达到烘干气瓶的目的。气瓶的检查焊接气瓶的定期检验应包括内外表面检验、焊缝检验、瓶重测定、耐压试验、主要附件检验及气瓶气密性试验。气瓶应逐只进行内外表面检验。检验内容与要求应遵照下列规定：（ 1）气瓶瓶壁不允许有裂纹、气泡、结疤、折叠和夹杂等缺陷；（ 2）瓶壁如果存在凹陷（受撞击或挤压而在瓶体上形成的外表面塌陷）时，凹陷的深度应不大于该凹陷长径（即最大尺寸）的 1/10，且其边缘不允许有突变的棱角，凹陷内不允许有深度超过划痕。凹陷内包含有焊缝或其热影响区时，其最大深度不得超过 6 （ 3）气瓶表面有腐蚀缺陷时，应测定腐蚀处的剩余壁厚。点状腐蚀处的剩余壁厚，不得小于气瓶计算最小壁厚的 2/3。线状腐蚀和面腐蚀处的剩余壁厚，不得小于计算最小壁厚的 80%；（ 4）气瓶不允许有肉眼可见的塑性变形，各横断面的周长伸长率都应小于 1%。发现瓶壁有划痕时，应测定其剩余壁厚。划痕处的剩余壁厚不得小于计算最小壁厚的80%。气瓶的瓶壁金属不允许有烧伤，也不允许存在因被烧而引起的瓶体变形 18。本科毕业设计说明书（论文）第 25 页共 28 页结束语在经济高速发展的现代化社会中，为适应市场的竞争需要，对计算机辅助设计与制造技术的研究与应用已越来越受到人们的重视。三维统成为现代技术创新和产品设计的有效辅助工具，也是产品设计的最终出路。如果再集成有有限元分析软件，将更加显著地提高设计质量和效果。对于大幅度替代或减少试制各个设计部门的协调、配合、设计数据的管理和使用，具有更大的实际意义。本文以工具，以一个实际的产品瓶为研究对象，查阅了大量相关资料，参考了各种各样的气瓶
