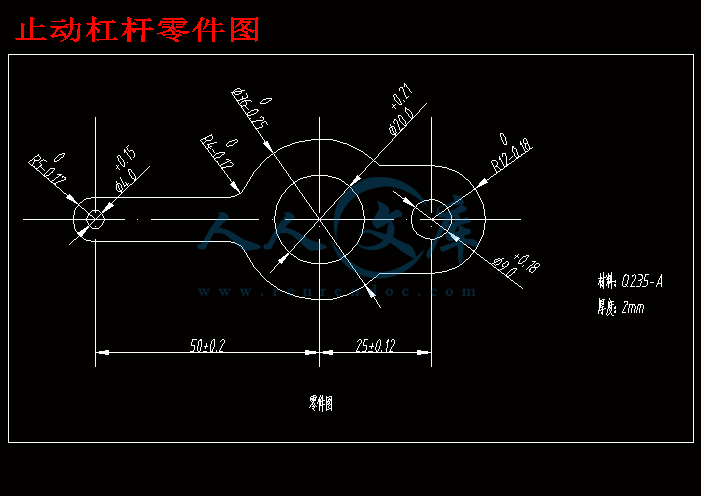

止动杠杆零件图.dwg

设计图纸13张.dwg

压缩包内文档预览：(预览前20页/共25页)

编号：812401 类型：共享资源大小：619.83KB 格式：RAR 上传时间：2016-10-01 上传人：上*** IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 止动杠杆模具设计止动杠杆模具设计 cad图纸说明书

资源描述：

止动杠杆模具设计

25页 10000字数+论文说明书+13张CAD图纸【详情如下】









上模座.dwg

冲孔凸模.dwg

凹凸模.dwg

卸料板.dwg

止动杠杆模具装配图.dwg

止动杠杆模具设计说明书.doc

止动杠杆零件图.dwg

设计图纸13张.dwg

绪论

冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展，工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

模具，做为高效率的生产工具的一种，是工业生产中使用极为广泛与重要的工艺装备。采用模具生产制品和零件，具有生产效率高，可实现高速大批量的生产；节约原材料，实现无切屑加工；产品质量稳定，具有良好的互换性；操作简单，对操作人员没有很高的技术要求；利用模具批量生产的零件加工费用低；所加工出的零件与制件可以一次成形，不需进行再加工；能制造出其它加工工艺方法难以加工、形状比较复杂的零件制品；容易实现生产的自动化的特点。

研究和发展模具技术，对于促进国民经济的发展具有特别重要的意义，模具技术已成为衡量一个国家产品制造技术的重要标志之一，随着工业生产的迅速发展，模具工业在国民经济中的地位日益提高，并在国民经济发展过程中发挥越来越大的作用。

设计出正确合理的模具不仅能够提高产品质量、生产率、具使用寿命，还可以提高产品经济效益。在进行模具设计时，必须清楚零件的加工工艺，设计出的零件要能加工、易加工。充分了解模具各部件作用是设计者进行模具设计的前提，新的设计思路必然带来新的模具结构。

工件名称：止动杠杆

工件简图：如下图1所示

生产批量：大批量

材料：Q235-A钢

材料厚度：1.5mm

1. 冲材件工艺性分析

1.1材料

表1 碳素结构钢的化学成分、性能及用途

牌号

等级

化学成分 σS/MPa δ5/% σb/MPa

表2 部分碳素钢抗剪性能

材料名称牌号材料状态抗剪强度（Mpa）

普通碳素钢 Q195 未退火 260---320

Q235 310---380

Q275 400---500

由表1、表2分析知：Q235-A钢具有良好的塑性、焊接性以及压力加工性，主要用于工程结构和受力较小的机械零件。综合评比均适合冲裁加工。

1.2工件结构形状

工件结构形状相对简单，有两个矩形孔；孔与边缘之间的距离也满足要求，最小壁厚为5mm满足许用壁厚要求（两矩形孔之间、孔与边缘之间的壁厚），可以冲裁。

1.3尺寸精度

根据零件图上所注尺寸公差，经查公差表，内孔和外形都为IT12级，尺寸精度均较低，普通冲裁完全可以满足要求。

根据以上分析：该零件冲裁工艺性较好，适宜冲裁加工。

2.冲裁工艺方案的确定

方案一：先落料，后冲孔。单工序模生产。

方案二：冲孔—落料复合冲压。复合模生产。

方案三：冲孔—落料级进冲压。级进模生产。

式中Hmax—压力机最大闭合高度；

Hmin—压力机最小闭合高度；

H1—垫板厚度。

根据拟选压力机J23—63，查开式压力机参数表（见附录3）得：

Hmax=450mm, Hmin=270mm,H1=80mm.

将以上数据带入公式12，得

200<H<365

经计算该模具闭合高度H=248.4mm，在200mm—365mm内，且开式压力机J23—63最大装模高度280mm,大于模具闭合高度247.4mm , 可以使用。

7.2冲压设备的选定

通过较核，选择开式双柱可倾式压力机J23—63能满足使用要求。其主要技术参数如下：

公称压力：630KN

滑块行程：120mm

最大闭合高度：360mm

最大装模高度：280mm

工作台尺寸（前后×左右）：480mm×710mm

垫板尺寸（厚度×直径）：80mm×230mm

模柄孔尺寸：50mm×70mm

最大倾斜角度：300

8. 设计并绘制模具总装图、选取标准件

按已确定的模具形式及参数，从冷冲模标准中选取标准件。

绘制模具装配图，见图纸。

9.绘制非标准件零件图

根据已确定的零件结构及参数，按照制图标准绘制非标准件零件图，见图纸。

总结

本次毕业设计让我系统地巩固了大学三年的学习课程，通过毕业设计使我更加了解到模具加工在实际生产中的重要地位。

从2007年7月到9月，我们历时两个月，系统地巩固了如：《塑料模具与冲压模具》、《机械制图》、《机械制造基础》、《模具加工工艺》等许多课程。从分析零件图到模具的设计与装配图的绘制，在指导老师的带领下，每一个环节都是我自己设计制作的。

在这次毕业设计中通过参考、查阅各种有关模具方面的资料，特别是模具在实际中可能遇到的具体问题，使我在这短暂的时间里，对模具的认识有了一个质的飞跃。使我对冲压模具设计的整个过程，主要零件的设计，主要工艺参数的计算，模具的总体结构设计及零部件的设计等都有了进一步的理解和掌握。模具在当今社会生活中运用得非常广泛，掌握模具的设计方法对我们以后的工作和发展有着十分重要的意义。

总之，本次毕业设计，是我认真的结果，也是我架起“工作”的关键一步，验了我大学三年学习的成果，文中上述所有内容主要是在讲述模具设计的整个过程，利用对零件图形的工艺性分析，设计出适合加工零件的模具，以达到生产要求，提高生产效率，零件的冲裁工艺性分析、模具结构的确定是模具设计的重要内容，只要合理就可以保证其加工精度及其各项指标要求。

通过这次模具设计及编制其说明书，增加了不少专业方面的知识，提高了动脑、动手的能力。只实践也理论相结合才能达到规定的各项性能指标

致谢

本毕业设计是在柳杰老师的精心指导下完成的。在此，向他表示衷心的感谢。从陌生到开始接触，从了解到熟悉，这是每个人学习事物所必经的一般过程，我对模具的认识过程亦是如此。经过二个月的努力，这次毕业设计划上了一个圆满的句号，为以后的工作打下了基础。同时，希望各位读者在对此文的不足给抒指导，批评和提出宝贵的意见和建议。在此，对关心和指导过我各位老师和帮助过我的同学表示衷心的感谢!

参考文献

[1]阎其凤主编.模具设计与制造.北京：机械工业出版社出版，2000.

[2]甄瑞麟主编.模具制造工艺学.北京：清华大学出版社出版，2005.

[3]张铮主编.模具设计与制造实训指导.北京：电子工业出版社出版，2000.

[4]翁其金主编.冷冲压技术.北京：机械工业出版社出版，2000.

[5]梁炳文主编.板金冲压与窍门.北京：机械工业出版社出版，2004.

[6]王甫茂，李正锋主编.机械制造基础.上海：上海交通大学出版社出版，2005.

[7]刘力主编.机械制图.北京：高等教育出版社出版，2004.

[8]翁其金主编.冲压工艺与冲模设计.北京：机械工业出版社出版，1999.
