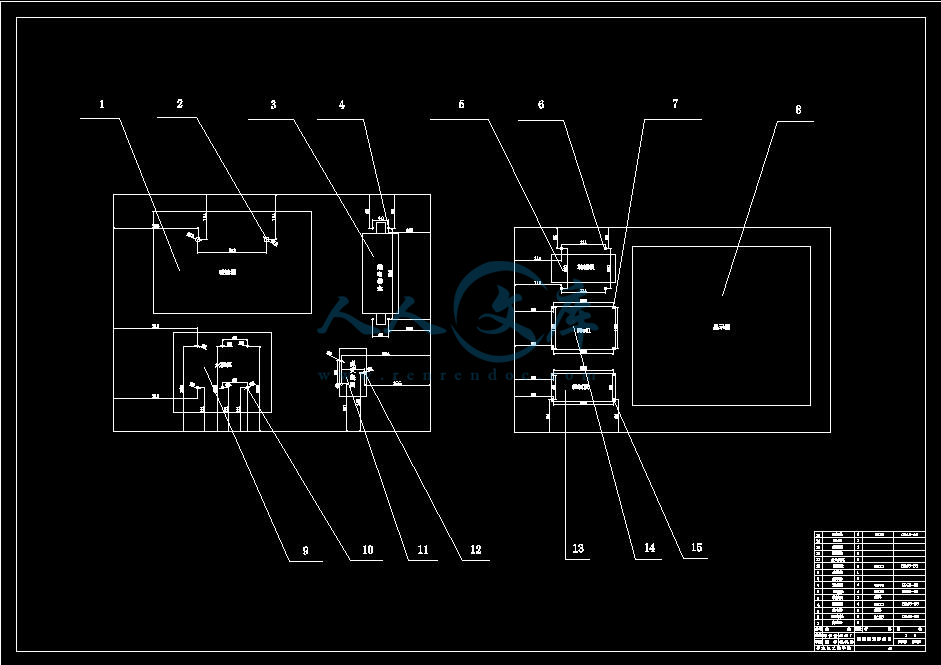

板面图1.dwg

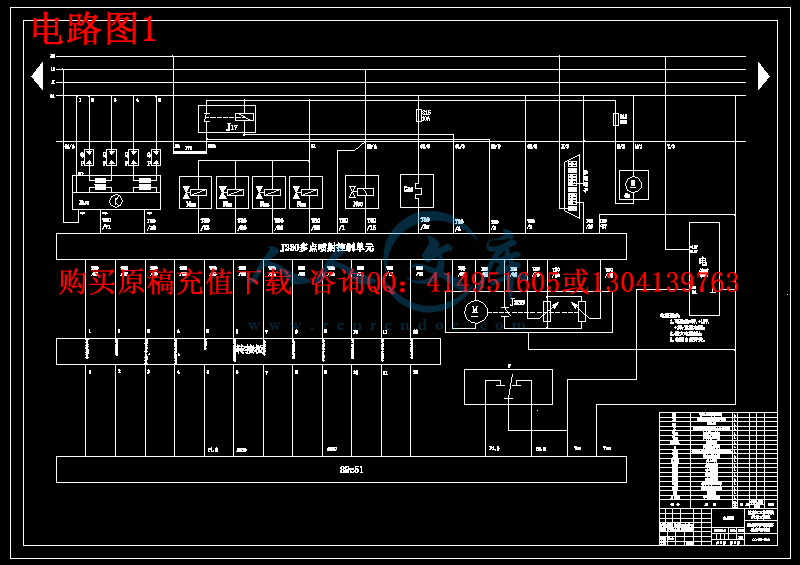

电路图1.dwg
转速信号程序子程序流程图.dwg
转速信号程序自增程序流程图.dwg
压缩包内文档预览:(预览前20页/共45页)
预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图 预览图
编号:917374    类型:共享资源    大小:578.04KB    格式:RAR    上传时间:2016-11-23 上传人:好资料QQ****51605 IP属地:江苏
45
积分
关 键 词:
捷达 汽车 信号 模拟 摹拟 故障诊断 实验 试验 设计 全套 cad 图纸 毕业论文
资源描述:

前 言


随着汽车工业与电子工业的不断发展,在现代汽车上,电子技术的应用越来越广泛。今天的汽车已经逐步进入了电脑控制的时代。国外专家预测未来3-5年内汽车上装用的电子装置成本将占汽车整车成本的25%以上,汽车将由单纯的机械产品向高级的机电一体化产品方向发展,成为所谓的“电子汽车”。

从90年代开始,汽车电子化程度日益提高,汽车电子控制系统(燃油喷射系统、电子点火系统、制动防抱死系统、安全气囊等)不断增多。汽车电子技术进入了优化人-汽车-环境的整体关系的阶段,它向着超微型磁体、超高效电机以及集成电路的微型化方向发展,并为汽车上的集中控制提供了基础(例如制动、转向和悬架的集中控制以及发动机和变速器的集中控制)。汽车电子技术成就汽车工业的未来,未来汽车电子技术应在这几方面进行突破。

目前,电子技术在汽车上的应用主要以微处理机对各种工作过程进行控制为主要特征。微处理机实质上就是一种比较简单、便宜的单片计算机。它把中央处理单元(CPU)、存储器和输入输出接口电路集成在一块芯片上。微处理机工作时,通过各种传感器接受各种输入信号,经过分析、计算后再向执行机构发出指令,控制机械装置动作。由于汽车运行时,发动机和传动机构的工作过程相当复杂,因此,要对其进行适时控制,传统的机械机构已力不从心,而微处理器在这方面却能大显身手。

在本实验台研发中,本人主要是用单片机模拟各种传感器信号,编写传感器信号发生程序。从而可以用此程序来实现汽车微处理机对执行机构的控制,并且可以检测微处理机的工作是否正常。

此外,电子技术中的集成化制造技术等在未来几年内也将会有大的突破。

  纵观近十年来汽车技术的重大成就,大都是在应用电子技术上进行的突破,电子技术已成为汽车工业发展的重要动力源泉。目前,我国汽车工业面临入世的巨大冲击,能否在未来的世界汽车业竞争中能否掌握主动权,关键取决于能否在电子技术上占领制高点。加快汽车电子技术新领域的研究是我国汽车工业发展的当务之急。


摘 要

随着汽车工业的发展,汽车的控制正从机械控制向电子控制时期发展,单片机电子技术在现代汽车中得到广泛应用。本实验台研发设计的目的是辅助汽车教学,方便学生了解汽车电控系统与单片机控制技术相结合的原理,培养学生的工程实践能力。实验台的制作以从捷达发动机上所采的数据流为依据, 对大众系列车型具有针对性。

实验台的主要特点:

1.信号模拟

实验台没有使用任何传感器,而是利用单片机模拟各传感器信号,从而实现实验台的正常工作。

2.形象直观

实验台上有点火装置、喷油装置等主要机构,结构紧凑,功能演示形象直观。

实验台的主要功能:

1.可以检测汽车电脑是否正常工作,并且可以用专用诊断仪器读取有关数据流,查找汽车电脑的故障。

2.可以模拟发动机电控燃油喷射、点火,满足汽车实验教学要求,操作简便。


关键词:电子控制;信号模拟;电控燃油喷射


Abstract


Along with the development of automobile industry, the control of automobile is developing from the mechanical-controlled to electronic-controlled period, Singlechip Electrical technology gets extensive application in modern automobile. The researching and development purpose of the experiment table is to assist teaching, it will make students convenient to know about the principle of mutual interlock between automobile electronic-controlled system and Singlechip controlled technology. It also can culture students’ ability of engineering practice. The development of the experiment table is according to the data stream that received from the Jetta engine, and it directed towards DaZhong automotive type

The experiment table’s main feature:

1.Signal Imitation

It hasn’t used any sensor. Instead it has imitated all sensor signals and thus

makes the experiment table working normally.

2.Visualize

Its structure is compact because that it has the principal organs such as ignition device and fueling injection equipment and it is visualize as it works.

The experiment table’s major function:

1.It can not only check that whether the ECU is working normally or not but also read correlative data stream by special diagnosis instruments. Moreover, it can find ECU’s faults.

2.It can imitate electronic-controlled fuel oil injection and ignition as the engine and its operation is simple. So it can meet the needs of teaching.


Key word: Electronic-controlled;Signal imitation;Electronic-controlled fuel oil injection


目 录

前言 …………………………………………………………………………………………I

摘要…………………………………………………………………………………………II

Abstract …………………………………………………………………………………III

第1章 现代汽车电子技术的应用状况和发展趋势………………………………………1

1.1现代汽车电子技术的应用状况……………………………………………………1

1.2汽车电子技术应用的发展趋势……………………………………………………1

第2章 设计汽车电子故障诊断实验台的目的和意义……………………………………4

2.1 设计汽车电子故障诊断实验台的目的 …………………………………………4

   2.1.1 国内外相关电子产业的发展状况…………………………………………4

   2.1.2 设计汽车电子故障诊断实验台的目的……………………………………5

2.2设计汽车故障诊断实验台的意义…………………………………………………5

   2.2.1 实验台应满足的教学要求…………………………………………………5

   2.2.2 实验台设计的意义…………………………………………………………6

第3章 实验台的设计原理…………………………………………………………………8

3.1实验台设计的理论基础  …………………………………………………………8

3.1.1 捷达王电喷系统的组成 …………………………………………………8

3.1.2捷达王电子控制单元的组成及工作原理………………………………10

    3.2 实验台的工作原理………………………………………………………………11

3.2.1实验台的主要结构 ………………………………………………………11

3.2.2实验台的工作过程 ………………………………………………………11

3.2.3实验台的检修……………………………………………………………………13

第4章 实验台的设计过程………………………………………………………………14

4.1 总体设计方案  …………………………………………………………………14

   4.1.1 实验台的设计依据 ………………………………………………………14

   4.1.2 实验台的选型 ……………………………………………………………14

4.2 实验台的设计  …………………………………………………………………15

4.2.1 实验台的定型  …………………………………………………………15

4.2.2 台架的设计………………………………………………………………15

4.3 模拟信号的设计…………………………………………………………………18

4.3.1 数据流的采集……………………………………………………………18

4.3.2 数据流分析………………………………………………………………19

4.3.1 转速信号模拟……………………………………………………………22

第5章 实验台的调试及制作 ……………………………………………………………24

5.1 实验台的调试……………………………………………………………………24

5.1.1 程序的调试………………………………………………………………24

5.1.2外部电路的调试 …………………………………………………………25

5.2 实验台的制作……………………………………………………………………25

    5.2.1 台架的焊接………………………………………………………………25

    5.2.2 控制面板的制作…………………………………………………………26

        5.2.3 内部电路的焊接…………………………………………………………26

        5.2.4 组件的安装………………………………………………………………27

5.2.5 实验台的整体合理性……………………………………………………27

参考文献  …………………………………………………………………………………28

致谢  ………………………………………………………………………………………29

附录1 ………………………………………………………………………………………30

附录2 ………………………………………………………………………………………36

附录3 ………………………………………………………………………………………37

附录4 ………………………………………………………………………………………41

第1章 现代汽车电子技术的应用状况和发展趋势

1.1现代汽车电子技术的应用状况

1.电子控制喷油装置

  在现代汽车上,机械式或机电混合式燃油喷射系统已趋于淘汰,电控燃油喷射装置因其性能优越而得到了日益普及。电子喷油装置可以自动地保证发动机始终工作在最佳状态,使其在输出一定功率的条件下最大限度地节油和净化空气。经过实验并修正得到发动机最佳工况时的供油控制规律、事先把这些客观规律编成程序存在微机的存储器中,当发动机工作时,根据各传感器测得的空气流量、排气管中含氧量、进气温度、发动机转速及工作温度等参数,按预先编好的运算程序进行运算、然后和内存中的最佳工况的参数进行比较和判断再调整供油量。这样就能够使发动机一直处于最优工作条件下运行,从而使发动机的综合性能得到提高。

    2.电子点火装置(ESA)

  它由微机、传感器及其接口、执行机构等几部分构成。该装置可根据传感器送来的发动机各种参数进行运算、判断,然后进行点火时刻的调节,这样可以节约燃料,减少空气污染。此外,新型发动机电子控制装置还有自适应控制、智能控制及自诊断操作等。一般认为,发动机电子控制装置的节能效果在15%以上,而效果更明显的则是在环境保护方面。

  除此之外,在发动机部分利用电子技术的内容还有:废气再循环(EGR)、怠速控制(ISC)、电动油泵、发电机输出、冷却风扇、发动机排量、节气门正时、二次空气喷射、发动机增压、油汽蒸发及系统自我诊断功能等,它们在不同的车型上都或多或少地被应用。

1.2汽车电子技术应用的发展趋势

当前,汽车电子技术进入了优化人-汽车-环境的整体关系的阶段,它向着超微型磁体、超高效电机以及集成电路的微型化方向发展,并为汽车上的集中控制提供了基础(例如制动、转向和悬架的集中控制以及发动机和变速器的集中控制)。汽车电子技术成就汽车工业的未来,未来汽车电子技术应在以下几方面进行突破。



内容简介:
毕业设计 (论文 )任务书 题 目 捷达汽车信号 模拟与故障诊断实验台的设计 系 汽车工程系 专 业 交通运输专业 姓 名 李世伦 学 号 11 2005 年 2 月 28 日至 2005 年 6 月 19 日共 16 周 指 导 教 师 签 字 鲍 宇 教研室主任签 字 2005 年 3 月 1 日 说 明 1、 本任务书在毕业设计(论文)题目落实以后,由指导教师亲自填写(一律用钢笔填写或下载打印)。 2、 各项内容要认真填写清楚。 3、本任务书随 毕业设计(论文)一起装订。 一、毕业设计(论文)题目的意义 1、以满足教学实验、提高学生汽车故障诊断、维修能力培养为目标,设计具有汽车发动 机喷油以及点火系统数据仿真控制、故障诊断功能的故障诊断仪器。 2、培养学生资料收集、调研分析的能力和方案设计的能力; 3、培养学生创新能力、工程实践能力。 4、训练学生设计计算、结构设计能力。 二、毕业设计(论文)目标 (技术参数、规格、性能、范围) 1、针对大众车系控制系统进行接口类型采集、具体设计以捷达 车为主要参考 车型。 2、可模拟汽车发动机的各种传感器信号进行系统控制; 3 可以进行汽车发动机喷油与点火演示功能。 4、具有故障设置、处理的功能。 三、毕业设计(论文)的内容、要求 文字部分(包括计算与说明): 1、设计研究内容摘要(有译文); 2、目录; 3、设计研究题目意义、技术现状、存在问题 及发展趋势; 3,设计研究技术路线与方案设计; 4、控制系统数据流采集分析; 5、传感器 信号模拟设计; 6、捷达轿车电子控制单元接口设计; 8、主要参考文献( 20 本以上) 9、附录:图目录和主要参考文献目录(至少近五 年 10 篇文章的全文复印件)。 绘画部分(说明必绘图件): 1、结构总图(计算机绘图); 2、控制单元接口电路图; 3、诊断仪器系统原理图; 调研与实验部分(包括项目、手段、设备、软件、方法): 1、汽车发动机使用及故障情况调研; 2、捷达轿车数据流采集分析; 3、文献检索(期刊、上网); 20 篇文章以上。 四、 毕业设计(论文)应完成的工作 1、毕业设计计算说明书( 1 万字); 2、设计总图(计算机绘图)、电路图、原理图等合计零号 2 张; 4、主要参考文献目录(至少近五年 10 篇文章的全文复印件) ; 五、 毕业设计(论文)进程安排 序 号 设计(论文)各阶段名称 日 期 1 调研、资料收集,完成开题报告 1 周 2 方案设计与分析(草稿);数据流采集 2 周 3 控制系统结构设计;接口结构设计;传感器信号仿真设计。 2 周 4 周 4 相关设计方案以及设计图纸绘制: 5 周 7 周 5 诊断仪器结构设计 8 周 10 周 6 诊断仪器执行功能设计以及功能运行演示设计: 11 周 12 周 7 设计图纸绘制: 12 周 13 周 8 完成设计计算说明书; 14 周 9 编制使用说明; 15 周 10 设计审核以及毕业答辩。 16 周 六、应收集的资料及主要参考文献 1、期刊类: 汽车运用类,汽车维修类,交通工程类,有关大学学报等(五年内)。 2、报纸类: 汽车类报,交通类报。 3、书: 发动机构造、汽车电器、汽车维修、机械设计类、制图类、及相关专业书; 4、手册: 汽车维修手册等; 5、网络: 关键词:汽车维修,计算机控制系统,传感器等。 6、其它:相关产品广告,参观有关产品展览会。 黑龙江工程学院毕业设计 I 前 言 随着汽车工业与电子工业的不断发展,在现代汽车上,电子技术的应用越来越广泛。今天的汽车已经逐步进入了电脑控制的时代。国外专家预测未来 3内汽车上装用的电子装置成本将占汽车整车成本的 25%以上,汽车将由单纯的机械产品向高级的机电一体化产品方向发展,成为所谓的 “电子汽车 ”。 从 90 年代开始,汽车电子化程度日益提高,汽车电子控制系统(燃油喷射系统、电子点火系统、制动防抱死系统、安全气囊等)不断增多。汽车电子技术进入了优化人 环境的整体关系的阶段,它 向着超微型磁体、超高效电机以及集成电路 的微型化方向发展,并为汽车上的集中控制提供了基础(例如制动、转向和悬架的集中控制以及发动机和变速器的集中控制)。汽车电子技术成就汽车工业的未来,未来汽车电子技术应 在这 几方面进行突破。 目前,电子技术在汽车上的应用主要以微处理机对各种工作过程进行控制为主要特征。微处理机实质上就是一种比较简单、便宜的单片计算机。它把中央处理单元( 存储器和输入输出接口电路集成在一块芯片上。微处理机工作时,通过各种传感器接受各种输入信号,经过分析、计算后再向执行机构发出指令,控制机械装置动作。由于汽车运行时,发动机和传动 机构的工作过程相当复杂,因此,要对其进行适时控制,传统的机械机构已力不从心,而微处理器在这方面却能大显身手。 在本实验台研发中,本人主要是用单片机模拟各种传感器信号,编写传感器信号发生程序。从而可以用此程序来实现汽车微处理机对执行机构的控制,并且可以检测微处理机的工作是否正常。 此外,电子技术中的集成化制造技术等在未来几年内也将会有大的突破。 纵观近十年来汽车技术的重大成就,大都是在应用电子技术上进行的突破,电子技术已成为汽车工业发展的重要动力源泉。目前,我国汽车工业面临入世的巨大冲击,能否在未来的 世界汽车业竞争中能否掌握主动权,关键取决于能否在电子技术上占领制高点。加快汽车电子技术新领域的研究是我国汽车工业发展的当务之急。 黑龙江工程学院毕业设计 要 随着汽车工业的发展,汽车的控制正从机械控制向电子控制时期发展,单片机电子技术在现代汽车中得到广泛应用。本实验台研发设计的目的是辅助汽车教学,方便学生了解汽车电控系统与单片机控制技术相结合的原理 ,培养学生的工程实践能力。实验台的制作以从捷达发动机上所采的数据流为依据 , 对大众系列车型具有针对性。 实验台的主要特点: 实验台没有使用任何传感器,而是利用 单片机模拟各传感器信号 ,从而实 现实验台的正常工作。 实验台上有点火装置、喷油装置等主要机构,结构紧凑,功能演示形象直观。 实验台的主要功能: 且可以用专用诊断仪器读取有关数据流,查找汽车电脑的故障。 火,满足汽车实验教学要求,操作简便。 关键词 : 电子控制;信号模拟;电控燃油喷射 黑龙江工程学院毕业设计 of of is to in of is to it to of It of of is to it he s It t it ts is it as it is as it s CU is or by it CUs as is So it of 黑龙江工程学院毕业设计 录 前言 I 摘要 1 章 现代汽车电子技术的应用状况和发展趋势 1 代汽车电子技术的应用状况 1 车电子技术应用的发展趋势 1 第 2 章 设计汽车电子故障诊断实验台的目的和意义 4 计汽车电子故障诊断实验台的目的 4 内外相关电子产业的发展状况 4 计汽车电子故障诊断实验台的目的 5 计汽车故障诊断实验台的意义 5 验台应满足的教学要求 5 验台设计的意义 6 第 3 章 实验台的设计原理 8 验台设计的理论基础 8 达王电喷系统的组成 8 达王电子控制单元的组成及工作原理 10 验台的工作原理 11 验台的主要结构 11 验台的工作过程 11 验台的检修 13 第 4 章 实验台的设计过程 14 体设计方案 14 验台的设计依据 14 验台的选型 14 验台的设计 15 黑龙江工程学院毕业设计 V 验台的定型 15 架的设计 15 拟信号的设计 18 据流的采集 18 据流分析 19 速信号模拟 22 第 5 章 实验台的调试及制作 24 验台的调试 24 序的调试 24 部电路的调试 25 验台的制作 25 架的焊接 25 制面板的制作 26 部电路的焊接 26 件的安装 27 验台的整体合理性 27 参考文献 28 致谢 29 附录 1 30 附录 2 36 附录 3 37 附录 4 41 毕业设计说明书 题 目 捷达汽车信号模拟故 障诊断实验台的设计 学生姓名 李世伦 专 业 交通运输 班 级 指导教师 鲍宇 黑 龙 江 工 程 学 院 he Li u 黑龙江工程学院毕业设计 1 第 1 章 现代汽车电子技术的应用状况和发展趋势 代汽 车电 子技 术的应 用 状况 1 电子控制喷油装置 在现代汽车上,机械式或机电混合式燃油喷射系统已趋于淘汰,电控燃油喷射装置因其性能优越而得到了日益普及。电子喷油装置可以自动地保证发动机始终工作在最佳状态,使其在输出一定功率的条件下最大限度地节油和净化空气。经过实验并修正得到发动机最佳工况时的供油控制规律、事先把这些客观规律编成程序存在微机的存储器中,当发动机工作时,根据各传感器测得的空气流量、排气管中含氧量、进气温度、发动机转速及工作温度等参数,按 预先编好的运算程序进行运算、然后和内存中的最佳工况的参数进行比较和判断再调整供油量。这样就能够使发动机一直处于最优工作条件下运行,从而使发动机的综合性能得到提高。 2电子点火装置( 它由微机、传感器及其接口、执行机构等几部分构成。该装置可根据传感器送来的发动机各种参数进行运算、判断,然后进行点火时刻的调节,这样可以节约燃料,减少空气污染。此外,新型发动机电子控制装置还有自适应控制、智能控制及自诊断操作等。一般认为,发动机电子控制装置的节能效果在 15%以上,而效果更明显的则是在环境保 护方面。 除此之外,在发动机部分利用电子技术的内容还有:废气再循环( 怠速控制( 电动油泵、发电机输出、冷却风扇、发动机排量、节气门正时、二次空气喷射、发动机增压、油汽蒸发及系统自我诊断功能等,它们在不同的车型上都或多或少地被应用。 车电子技术应用的发展趋势 当前,汽车电子技术进入了优化人 环境的整体关系的阶段,它 向着超微型磁体、超高效电机以及集成电路的微型化方向发展,并为汽车上的集中控制提供了基础(例如制动、转向和悬架的集中控制以及发动机和变速器的集中控制)。汽车电子 技黑龙江工程学院毕业设计 2 术成就汽车工业的未来,未来汽车电子技术应在以下几方面进行突破。 1传感器技术 由于汽车电子控制系统的多样化,使其所需要的传感器种类和数量不断增加。为此,研制新型、高精度、高可靠性和低成本的传感器是十分必要的。未来的智能化集成传感器,不仅要能提供用于模拟和处理的信号,而且还能对信号作放大和处理。同时,它还能自动进行时漂、温漂和非线性的自校正,具有较强的抵抗外部电磁干扰的能力,保证传感器信号的质量不受影响,即使在特别严酷的使用条件下仍能保持较高的精度。它还具有结构紧凑、安装方便的优点,从而免受机 械特性的影响。 2微处理机技术 微处理机的出现给汽车仪表带来了革命性的变化,世界汽车工业的微处理机用量激增,由从前单一的仪器逐步发展为多用途、智能化仪表,不但可以很精确地把汽车上所有的待测量都检测出来,分别显示和打印需要的结果,而且还有运算、判断、预测和引导等功能。如可监视汽车各大部件的工作情况,还可以对蓄电池电压、轮胎气压、车速等检测量的高低限量进行报警。微处理机将更广泛地应用于安全、环保、发动机、传动系、速度控制和故障诊断中。 3软件新技术应用 随着汽车电子技术应用的增加,对 有关控制软件的需求也将会增加,并可能要求进一步计算机联网。因此,要求使用多种软件,并开发出通用的高水平语言,以满足多种硬件的要求。轿车上多通道传输网络将大大地依赖于软件,软件总数的增加及其功能的提高,将能够使计算机能完成越来越复杂的任务。 4智能汽车及智能交通系统( 研究及应用 汽车智能化相关的技术问题已受到汽车制造商们的高度重视。其主要技术中 “ 自动驾驶仪 ” 的构想必将依赖于电子技术实现。智能交通系统( 开发将与电子、卫星定位等多个交 *学科相结合,它能根据驾驶员提供的目标资料,向驾驶 员提供距离最短而且能绕开车辆密度相对集中处的最佳行驶路线。它装有电子地图,可以显示出前方道路、并采用卫星导航。从全球定位卫星获取沿途天气、车流量、交通事故、交通堵塞等各种情况,自动筛选 出最佳行车路线。未来的某天,路上行驶的都会是由计算机控制的智能汽车。 5多通道传输技术 多通道传输技术由试验室将逐步进入实用阶段。采用这种技术后,使各个数据线成为一个网络,以便分离汽车中心计算机的信息。微处理机可通过网络接收其它单元的信号。传感器和执行机构之间要有一个新式接口,以便与多通道传输系统相联系。 黑龙江工程学院毕业设计 3 6数据传输载体方面的电子新技术应用 汽车电子技术未来将实现整车控制系统。这一系统要求有一个庞大而复杂的信息交换与控制系统,车用计算机的容量要求更大,计算速度则要求更高。由于汽车用计算机控制系统的数量日益增多,采用高速数据传输网络日益显得必要。光导纤维可为此传输网络提供传输介质,以解决电子控制系统防电磁干扰的问题。 7汽车车载电子网络 随着电控器件在汽车上越来越多的应用,车载电子设备间的数据通信变得越来越重要。以分布式控制系统为基础构造汽车车载电子网络系统是很有必要的。大量数据的快速 交换、高可靠性及价廉是对汽车电子网络系统的要求。在该系统中,各从处理机独立运行,控制改善汽车某一方面的性能。同时在其它处理机需要时提供数据服务。主处理机收集整理各从处理机的数据,并生成车况显示。通信控制器保证数据的正常流动。 此外,电子技术中的集成化制造技术等在未来几年内也将会有大的突破。 随着汽车性能和结构的不断改进和提高,特别是近年来电子技术在汽车上的广泛应用,自动控制项目越来越多。汽车电子控制技术就是在传统汽车控制系统的基础上,采用电子技术逐步改进和完善,增加了一些新的功能。其功用一方面是提 高原机械零件的工作性能及可靠性;另一方面是随着人们对汽车整体性能要求的提高,而实现更加豪华、先进、舒适和安全的要求。随着人们对汽车所造成的环境污染、交通安全问题越来越多的重视,现代汽车正朝着更加节能、低污染、安全系数高的方向发展,同时也使汽车发动机控制的开发转向电子化、自动化和智能化。由于汽车电子设备数量的不断增加和更新换代,现代汽车用电脑来完成各种电子控制计算、显示等多功能。因此,发动机控制电子化、数字化、智能化、个性化是汽车的发展趋势。 黑龙江工程学院毕业设计 4 第 2 章 设计汽车电子故障诊断实验台的目的和意 义 计汽车电子故障诊断实验台的目的 内外相关电子产业的发展状况 自 1886 年第一辆汽车诞生以来,汽车已经走过了 100 年的历程。 19 世纪 50 年代以前,汽车的发展主要来自机械技术的进展,特别是内燃机的发明所推动,这阶段汽车电子装置的装备几乎为零,以后的发展主要来自于汽车电子的发展。汽车电子的发展可分为 4 个阶段:晶体管阶段;大规模集成电路阶段;智能汽车阶段和智能交通阶段。 目前国外汽车电子技术已经发展到第 4 阶段,为电子技术、自动控制技术、传感器技术、网络技术和机电液一体化耦合交叉技 术的小系统已从科研阶段进入到商品生产阶段。 我国汽车用电子的研究起步较晚,主要集中在清华大学、吉林工大、北京理工大学等高校和一汽、东风等大型汽车企业集团。由于众所周知的原因,水平远远落后于美国、德国、日本等汽车强国。技术处于第 2 阶段末和第 3 阶段初的水平。我国应用面也比较窄:目前只有电控燃油喷射系统( 到大量应用,汽车防抱死系统将是下一个主要应用技术。我国重视汽车电子是从“八五”规划开始的,近年得到了较大的发展。 作为汽车产业和电子产业的结合,汽车电子业的发展也驶上了快车道。汽车电子化的程度被看作是衡 量现代汽车水平的重要标志,是用来开发新车型,改进汽车性能最重要的技术措施。研究人员都已认识到采用电子技术是解决汽车面临的诸多问题的最佳方案。汽车制造商认为增加汽车电子设备的数量、促进汽车电子化是夺取未来汽车市场的重要的有效手段。 因此,汽车电子技术水平,就成为未来汽车厂商们竞争中能否掌握主动权的钥匙。 黑龙江工程学院毕业设计 5 计汽车电子故障诊断实验台的目的 随着 现代 汽车工业飞速发展,尤其是我国正式加入 ,面对世界经济一体化大潮的冲击 。我国 汽车维修业 将 参与国际竞争 ,这 将大大提高我国汽修行业技术水平与经营管理水 平。毫无疑问,汽车维修 业 是 21世纪最具发展潜力和发展空间的朝阳产业之一。 我国汽车电子业尚处在起步发展阶段,规模化大生产还未形成,而且由于国内轿车厂大多是合资企业,其所生产的轿车多是外方设计的,外方掌握着技术决策权,使用的电子产品都是外方的配套厂商提供的产品,国内自主开发的汽车电子产品很难进入其配套体系,这严重影响了国内汽车电子产业的发展。而汽车电子是一个多领域,多学科相互耦合交叉的庞大的系统,我们要大而全的上肯定滞后国外,始终跟在人家后面,另一方面资金上不允许,即使我们研究出了新型的传感器、新材料和控制器 ,这也是在为不属于自主知识产权的系统配套,总的技术和市场还是卡在别人手里,所以我们要选择一个产品作为突破口,作到有所为,有所不为,以此培育一个我们自己的良好的汽车电子环境(自己的配套体系),然后利用市场推动其它汽车电子产品的大发展。 目前我国的维修企业 面对的汽车是集计算机技术、传感器技术、新材料技术于一体的高科技产品, 而我们的维修人员整体文化技术水平低下,观念比较落后,思想还停留在机械控制时代,让他们尽快掌握电子控制技术具有相当难度。因此,制作一个大众化的电子控制故障诊断实验台可以帮助我们的维修人员很好地了 解汽车电子控制系统,提高他们的维修技术水平。 对于汽车专业技术人员培养来说,如何使理论与实践相结合,提高学员的工程实践能力,是一重要的课题。这样就对汽车教学工作提出了更高的要求。本校的汽车系培养的学生以应用型为主,所以,必须重视对学生这方面的培养。先进的汽车实验台可以培养学生的实践动手能力,分析处理问题的能力,工程实践能力和创新能力及商品意识,很好的满足专业技术人才培养的要求。因此,本实验台的制作也可以满足教学实验、提高学生动手能力的需要,使学生能够较快地接受汽车电子新技术,提高学生对汽车故障诊断、 技术维修的能力。 计汽车电子故障诊断实验台的意义 黑龙江工程学院毕业设计 6 验台设计应满足的教学要求 为了实现方便教学以及汽车电脑检测等目的,本实验台的设计应满足以下要求: 用单片机模拟各种传感器信号取代传感器所反馈的信号来控制实验台中执行机构的工作。 子点火,以满足教学实验的要求。 过转接板可以与同一车系不同车型的电脑连接,从而检测汽车电脑工作是否正常。 过与发动机故障分析仪连接,可以测出各传 感器信号数据流,而且可以读取 障码,从而排除故障。 验台设计的意义 随着中国的加入 多国际汽车工业巨头纷纷进入中国,欲分割这个潜在的巨大的汽车消费市场,中国人要想进入汽车产品的开发、设计、生产领域,就一定要有核心技术甚至是高端技术。要达到这个目的,就必须紧跟国际汽车电子发展的最新动态和趋势,超前研究,同步发展。 此外,随着汽车工业的发展,人民生活水平的不断提高,汽车正在步入普通百姓的家庭,汽车保有量逐渐加大,为了和国际汽车行业接轨, 国内企业可根据政府对汽车动力性、经济 性 、安全 性 和 排气净化性能 这 四 方面的要求,来开发相关汽车电子控制系统 。汽油发动机可燃混合气的空燃比和点火时刻是影响发动机动力性、经济性和排气净化性能的两个主要因素,因此精确地控制发动机的空燃比和点火时刻是发动机控制系统的主要内容。 因此,该 实验台 系统的自主开发将有巨大的市场前景。 该故障诊断实验台的设计,可以让我们更好地了解汽车电子控制系统方面的技术,掌握汽车电子控制的原理,从而能够有理论技术基础来自主开发适合我国自身情况的电子控制系统。使得我们能够研制出适合中国天气、路况等的汽车,在动力性、经济性和环保要求方 面达到最好,接近世界先进水平。这样就使得我们在电子产品方面不必依赖于国外进口,减少国内资金流失。而且可以促进国内相关电子产业在技术方面的发展和提高,逐渐地融入到世界汽车电子这个大市场中,真正实现与国际市场的技术接轨。甚至可以出口我们自己的电子产品,在世界范围推出我们自己的品牌,赚取更多的利润。目前我国国内汽车电子维修人员整体技术水平低下,从而导致在汽车售后服务方面不尽人意。维修人员技术水平的提高可以使汽车得到更好的维护和保养,黑龙江工程学院毕业设计 7 这对于提高汽车的使用寿命和经济效益,因此,通过该故障诊断实验台的设计开发,可以更好 地学习电子控制技术,提高维修水平,更好地为车主服务,改善国内的售后服务质量。这样就可以使得电子控制技术汽车在国内有更大的市场,被更多的消费者所接受,从而更快地实现汽车由机械控制技术到电子控制技术的过度转变。达到节省能源、提高汽车动力性、经济性的目的,达到国际标准。 我们学校是一所以培养应用性人才为主的工科性院校,对于汽车专业技术人才培养来说,如何使理论于实践相结合,提高学生的工程实践能力,是一重要的课题。设计和制作本汽车故障诊断实验台可以使学校的教学质量得到很大的提高,拓展学生的知识面,使得学生在学习电控方 面知识时能够更容易接受,更快掌握这方面技术知识。通过实验教学中的模拟故障以及故障诊断和排除故障工作,也可以培养学生分析处理实际问题的能力,从而进一步查找故障,排除故障,激发学生的操作实践能力,工程实践能力,很好地满足专业技术人才培养的要求。因此本实验台的设计研发在推动我国汽车工业及国民经济的发展方面具有极其重要的现实意义和深远的历史意义。 黑龙江工程学院毕业设计 8 第 3 章 实验台的设计原理 验台设计的理论基础 达王电喷系统的组成 捷达王轿车发动机采用四缸 20气门配 气机构,闭环电子控制汽油喷射系统。其最大特点是实施了集中控制,即汽油喷射和点火由同一控制单元控制,喷射系统为多点顺序喷射,点火系统采用高能无分电器点火系统。 电控汽油喷射系统根据其作用不同可分为四个系统,即空气供给系统、燃油供给系统、点火系统和控制系统。 空气供给系统的作用是测量、控制汽油燃烧所需的空气量。主要由空气滤清器、空气流量计、节气门控制单元、稳压箱及进气管下体等组成。 燃油供给系统的作用是将燃油从油箱中吸出,加压滤清后经喷嘴供给发动机。它由汽油箱、汽油滤清器、 电动汽油泵、压力调节器、喷嘴等组成。 电动汽油泵从油箱中将汽油泵出。经汽油滤清器过滤及压力调节器调节后使油压始终高于进气管压力约 经汽油分配管送给各缸喷嘴,喷嘴根据发动机控制单元的指令将汽油适时地喷入进气管中。 捷达王轿车采用无分电器点火系统。它主要由点火能量终端输出极、点火线圈、高压导线、火花塞以及各种传感器组成,由发动机控制单元实施集中控制。点火时两缸同时串联点火,点火顺序为 1一个气缸在排气行程末期,另一个气缸在压缩行程末期。在排气行程的气缸内压力较低,火花塞击 穿电压较低,点火能量消耗较少,对处于压缩行程中的另一个气缸的点火影响不大。这种无分电器点火系统的优点是:无旋转件,无机械磨损,高压导线数少,对无线电干扰小。 该点 火系中主要部件是点火线圈及终端能量输出极(末级功率)。点火线圈及终端黑龙江工程学院毕业设计 9 能量输出极装在一个壳体里,固定在气缸体上,火线圈的壳体上有各缸排序标识 A、 B、C、 D,分别对应的缸号为 1、 2、 3、 4。 1、 4 缸共用一个点火线圈, 2、 3缸共用一个点火线圈。终端能量输出极根据控制单元指令控制点火线圈初级绕组的通电断电。从而在点火线圈次级产生点火高压。 4 控制系统 控 制系统的主要作用是收集发动机的工况信号并确定最佳喷油量、最佳点火时刻。它由传感器、电控单元和执行元件组成。 发动机转速传感器是一个磁感应传感器。它采集曲轴转角位置和发动机转速信号。在曲轴上有一个靶轮,靶轮上有 60个齿,传感器对它进行扫描。当靶轮经过传感器时,产生一个交变电压信号,其频率随发 动机转速变化而变化,控制单元根据交变电压的频率识别发动机的转速。在靶轮上有一处缺两个齿,感应传感器扫描到该处, 1缸活塞处于上止点前 72,它是作为控制单元识别曲轴转角位置的基准标记。 进气温度传感器是一个负温度系数( 阻,即温度升高阻值下降。它安装在进气管体上,进气温度传感器将进气温度转变成电信号,送给控制单元,用于各种控制功能的休正。如果该信号中断,控制单元将启用一个替代值,但不能准确感知进气温度,会导致热启动困难,排放升高等故障。 冷却水温传感器也是一个 阻,它与水温表传感器 接与发动机冷却水接触。该信号是一个较重要的修正信号。如果该信号中断,控制单元将启用一个替代值,但不能准确感知冷却水温度,将会导致发动机冷热启动困难,油耗增加,怠速自适应差,排放升高等故障。 发动机控制单元是一种具有 36个插脚的电子综合控制装置。控制单元负责对发动机控制系统进行管理。它不仅控制燃油喷射系统,同时还具有点火控制、怠速控制、油箱通风控制、自诊断和备用控制等多种功能。具体功能如下: (1)给传感器提供基准电压,将所需输出的信息转变成控制单元所能接受的信号。 (2)接受传感器或其他装置输入的各种信息。 (3)进行存储、计算、分析处理信息;存储该车的特征参数;计算出输出值;存储运算中的数据;存储故障信息。 (4)运算分析。根据信息参数求出执行命令数值,并将输出信息与标准值比较。 (5)输出执行命令。把弱信号变为强 的执行命令。 (6)自我修正功能(自适应功能)。 微机利用数字控制,能在较短的时间内处理很多信号,且具有上述功能,能够进行高精度的发动机控制。 黑龙江工程学院毕业设计 10 达王电子控制单元的组成及工作原理 汽车电脑的主要部分是单片机,单片机是一块集成了微处理器 (存储器以及输入和输出接口的电路板。微处理器是单片机的核心部件,微处理器将输入模拟信号转化为数字信号,并根据存储的参考数据进行对比处理,计算出输出值,输出信号经过功率放大后控制执行器,例如喷油器和继电器等。随着单片机计算能力和内存容量越来越大,汽车电脑的功 能也越来越多。 电子控制系统的功能是根据发动机运转状况和车辆运行状况确定汽油的最佳喷射量和喷油时刻。电子控制系统由传感器、电控单元( 执行器组成。 下图为 基本构成如图 图 基本组成 A/型计算机和输出回路等四部分组成。 传感器监测发动机的实际工况,感知各种信号并传输给 先根据来自进气歧管压力传感器( 空气流量传感器( 信号计算进气量,根据进气量和转速计算出基本喷油持续时 间。然后再根据发动机的水温、海拔高度、节气门开度等各种工作参数信号对其进行修正以及氧传感器的反馈修正,得到发动机在这工况下运行的最佳喷油持续时间,精确地控制发动机的空燃比。 此外,根据发动机的要求, 速转换、废气再循环率、故障自诊断等功能。 1 信号 过滤和放大 输入电路接收传感器和其他装置的输入信号,并对信号进行过滤和放大。输入信号放大的目的是使信号增加到汽车电脑可以识别的程度,某些传黑龙江工程学院毕业设计 11 感器,例如氧传感器,产生一个小于 1能产生极小的电流,这样的信号送入电 脑内的微处理器之前必须放大,这个放大作用由电脑中输入芯片中的放大电路来完成。 2 模数 (A/D)转换 由于很多传感器产生的是模拟信号,而微处理器处理的是数字信号,所以必须把模拟信号转换为数字信号,这项工作由电脑输入芯片中的模数转换器完成。模数转换器以固定的时间间隔不断对传感器的模拟输入信号进行扫描,并对模拟信号赋予固定的数值,然后将这个固定值转换成二进制码。在一些汽车电脑中,输入处理芯片和微处理器制成一体。 3 微处理器将已经预处理过的信号进行运算,并将处理后的数据送至输出电路。输出电路将数字信号放大,有些 还要还原为模拟信号,以驱动执行元件工作。 随着汽车电子化和自动化程度的提高,汽车电脑将越来越多,这样必将导致车身线束日益复杂。为了实现多个汽车电脑之间的信息快速传递、简化电路以及降低成本,汽车电脑之间要采用通信网络技术连成一个网络系统。例如变速器需要与发动机协调配合,根据车速、发动机转速以及动力负荷等因素自动进行换挡,因此变速器电脑需要得到节气门位置传感器、车速传感器、水温传感器以及发动机转速传感器等信号,这就要实现变速器电脑与发动机电脑之间的信息传递,这个工作通常是由 线来完成的。 验台的工 作原理 验台的主要结构 实验台中主要有两大板块:操作板与演示板。操作板上装有转接板、故障诊断端子、液晶数码管、控制开关。演示板上装有喷油装置和点火装置两个执行机构和流量计。实验台中没有各种传感器,所需信号由单片机模拟输出控制执行器的工作。实验台所需电源由装在台架下面的蓄电池提供,台架下面还有一个油箱,供喷油器所用。 验台的工作过程 在实验台使用前,应先把从 89片输出的传感器模拟信号输出端子与转接板的输入端接好,再把所要检测的汽车电脑的输入口与转接板上相应的输出口相接。启动电 源,根据需要操作不同的功能开关就可以实现不同的功能。达到实验教学或检测汽车电脑工作情况的要求。 黑龙江工程学院毕业设计 12 子点火,以满足教学实验的要求。 当实验台作为教学演示使用时,应该把一个标准的、控制精确的汽车电脑接入实验台。它的输入端和输出端分别与转接板和执行器相连。然后接通电源,通过操作面板上的功能开关控制执行器的各工况下的工作。 接通电源前,把操作面板上的各控制开关置于空挡位置。当接通电源时,实验台电控系统自动复位,程序进行初始化,这时,操作面板上转速显示数码管显示转速为800r/怠 速工况下的转速,同时,演示功能板上,喷油器喷油,火花塞点火。当把操作面板上转速控制开关置于增挡位置时,数码管显示转速每隔 2 秒钟会自动增加 50转,而喷油器和火花塞的工作速度会随着转速的增加逐渐加快,当数码管上显示转速为 3500r/ 本实验台设计的最高转速时,转速便不再增加,相应地,执行器也对应于最高转速工作;相反,当置转速控制开关于减挡位置时,数码管显示转速每隔 2秒钟会自动减少 50转,喷油器和火花塞的工作速度会随着转速的减少逐渐减缓,当数码管上显示转速为 600r/ 本实验台设计的最低转速时,转 速便不再减少,相应地,执行器也对应于最低转速工作。在转速增加或减少的过程中,如果把转速控制开关置于空挡位置时,那么实验台将会在当前转速工况下工作。如果按下操作面板上转速复位键时,实验台执行器就回到怠速工况,随后再根据开关的状态继续工作。同样,在操作面板上还有进气温度控制开关和水温控制开关,也有相应的数码显示管,当它们工作时,执行机构将会对应于不同的进气温度和水温进行不同工况下的工作。 执行器在工作当中,可以用专用仪器接在故障诊断端子上读取各信号数据流,对汽车电脑的工作进行分析,从而对汽车电子控制系统进行深入 的研究。 而检测汽车电脑工作是否正常。 在检测汽车电脑时,可以把汽车电脑拆下来接在实验台上,也可以直接把汽车电脑的输入端与实验台的转接板相接,进行检测。同样地,使用上面所讲的方法让汽车电脑控制执行器在不同的工况下工作。当汽车电脑工作时,用专用仪器读取数据流,然后与先前所测得的标准数据流相比较,以此来判断汽车电脑工作情况的好坏。简单地,通过演示面板上的喷油流量计和点火时刻表读出的数据也可以与标准数据流相比较来判断汽车电脑的工作情况。 确定电脑损坏的通 常方法是在相关传感器信号都能正常输入电脑的情况下,电脑却不能正确输出控制信号来驱动执行器。这句话虽然简单,但这需要很多具体细致的基础检查工作。例如 喷油器或者是火花塞 无法 工作 ,确定在检查相关电路正常而且 模拟转速 信号可以正常输入发动机电脑,但是电脑没有输出驱动信号给喷油器 或者是火黑龙江工程学院毕业设计 13 花塞 ,这样就可以断定发动机电脑内部故障。 验台的检修 汽车电脑内部电路可以分为两部分,即包括输入、输出以及转换电路的常规电路和微处理器。常规电路大多采用 通用 的电子元件,如果损坏一般是可以修复的。在实际使用过程中,汽车电脑的 故障大多发生在常规电路中。如果要维修汽车电脑,首先要确定是电脑故障,以免盲目修理,造成不必要的时间浪费和引起其他电路故障。 按照电路寻找损坏元件 根据电路图或实际线路的走向找到与喷油器连接的相应电脑端子,然后用数字万用表的通断挡从确定的电脑端子开始,沿着电脑的印刷电路查找,直至找到某个三极管。这是因为电脑通常采用大功率三极管放大执行信号以驱动执行器,所以此类故障的原因大多是一个起着开关作用的三极管短路所致。 2 测量三极管 确定三极管的 3个极。与印刷线路对应的管脚为 三极管的集电极,旁边较细的印刷线是基极。确认方法是,将发动机电脑多孔插头插上, 启动电源 ,使用万用表的电压挡连接到要确认的印刷线,显示 5万用表测试三极管,如果发现集电极 (c)与基极 (b)的正反向电阻无穷大,则说明三极管已经断路;如果发现集电极 (c)与发射极 (e)之间的电阻为零,则说明三极管已经被击穿。另外,还需要测量三极管附近相连的其他三极管和二极管。 3 确定替换用的三极管 确定三极管的型号大致有以下几个方法: 型号。查看三极管上的型号,通过三极管对应表确定与之相配的国产三极管。 电阻。三级 管的基极一般都串有电阻,基极的电阻值要与原三极管的电阻值相近,不同颜色的电阻阻值不同。因为三极管的基极是靠电流的大小控制的,电脑电压值固定,因此就需要利用电阻来控制电流。如果电流过大会烧毁三极管,电流过小则不能将其触发。 测量。利用万用表的二极管测量挡测量三极管的属性。根据三极管的特性,应该只有 1 个管脚相对于另外 2 个管脚单向导通,具备这个属性则可确定是三极管,只有一对管脚单向导通的是场效应管,相对另外两个管脚导通的管脚是三极管的基极。 4 将替换的三极管焊接到电路板上 焊接时要注意焊锡要尽可能少,避免过热 ,焊接完成后要用万用表测量各管脚应不相互连通。 5 测试维修效果 将电脑板在裸露的情况下连接到车体线束中,起动 电源 检查相应功能是否正常,同时用手触摸三极管,有些热是正常的,如果烫手就有问题了。 黑龙江工程学院毕业设计 14 第 4 章 实验台的设计过程 体设计方案 验台的设计依据 随着汽车智能化的发展,电控技术在汽车上的应用,为了使学生更好的掌握汽车控制技术的工作原理及提高学生对运行故障的快速分析、诊断能力。及时掌握汽车电子控制技术的发展趋势。 实验台的设计依据主要有以下几方面: 合其发动机 运行工况选择一个具有代表性的发动机。 过整理建立一个比较标准的发动机工况数据库。 模拟信号能够正确控制喷油器、火花塞等执行器的正常工作。 当使学生在实验时能够清楚的知道电喷实验台所能实现的功能。实验台控制系统组件的合理布置,既要符合各执行器的实际安装尺寸要求又要实现其运行控制。并且在此基础之上合理设计与之相匹配的台架,起到支撑,固定的作用。 验台的选型 在选择设计参照车型时应充分考虑它的代表性,在中国目前的家庭用车中 ,德国大众公司的捷达车系占有很大的比例 ,而捷达车系的发动机由于采用了五阀电喷这一世界领先技术 ,它的 采用双顶置凸轮轴,充气效率大大提高 , 同为 排量,单缸 5气阀比单缸 2气阀发动机的功率从 534小时 。因为设计就是要体现理论进步的成果,在今后的几年甚至更长时间内不至于过早的被淘汰。为了使同学对汽车有一个感性认识,所以选择捷达车系的捷达王为蓝本,设计捷达故障诊断实验台。 黑龙江工程学院毕业设计 15 验台的 设计 验台的定型 本实验台的制作选用捷达 型的发动机采集所需的数据流。 为了保证实验台具有鲜明的教学特色以及更好地为汽车工程相关专业实践教学环节服务。提高学生的工程实践动手能力,拟选用捷达 参考车型。捷达轿车是大众汽车有限公司采用德国大众公司的先进技术生产的中级汽车,该车型设 计先进、选材精良、工艺一流,与同级车型比较,其动力性、经济性、安全性及舒适性均为上乘,在中国的汽车行业中,有着很大的市场。一汽 大众汽车有限公司运用当今德国顶尖发动机制造技术,批量生产 20 阀电控多点喷射汽油发动机,并配以创新的双顶置凸轮轴,安装匹配于 、 捷达轿车上。多点燃油喷射技术的应用,使燃油得到最充分的燃烧,发动机的动力性、经济性及排放性能都得到极大提高。 架的 设计 一、台架的总体结构 在本实验台的设计过程当中,考虑到教学演示操作功能的操作方便性和整体美观性以及台架整体的利用,我 们设计了一个斜面操作、立面观看演示的台架。台架上安装了转向轮,移动很方便,还设计了防尘档板,形状显得更加美观大方。根据人体工程学原理,我们设计了一块大约 30的斜面操作板,还有一块功能演示板。操作台两垂边分别是 150500作台下边离地高度是 900作台上边至上边缘的高600立体是长宽高 800250600个台架高 1650 750 800架的大体框架如下图 图 架的大框架图 黑龙江工程学院毕业设计 16 二、台架的总体布置 在实验台的下方有主机和显示器、蓄电池和油箱以及一些附加件。在操作面板上装有 89片盒、转接板、诊断端子、控制开关、电源开关、数码显示管,在功能演示面板上有喷油装置、点火装置以及油量流量计和点火时刻表。 图 三、台架的校核 实验台中,估计各器件与台架总重为 100 千克,所以选择了 2的钢板,为了便于焊接选择 45号钢,台架上最重的是主机和显示器,油箱,台架自重,所以四个转向轮周围是危险点,下面进行校核。 将四个点简化成四点支撑两根梁,我们假设每根架承 受约 25力,为了寻找危险截面,所以支撑架所受弯曲应力如图 : 图 撑架受力图 黑龙江工程学院毕业设计 17 设 2=5=252=151=” = =该底板近似为简支梁 ,由受力平衡和 C=2510N/A=0 F) =F 2 00N 50N 因为 ,弯曲应力的最大之发生在弯矩最大点 , 当 x=0时 截面上的最大正应力公式为 : (式 4 由于该支撑轮处的制作材料选用的是 45号钢板制成。根据型钢表可以查得: 黑龙江工程学院毕业设计 18 3633 z 则 M P z 85 36m a xm a x 由参考资料查得, 该钢板的许用拉应力为 0许用压应力为 20由受力图可知该支撑架只承受压应力,因此,此时无需对拉应力进行校核只需对压应力进行校核即可。 由于 所以该支撑架符合要求,所选材料合格。 拟信号的设计 据流的采集 为了能够比较精确地模拟发动机各传感器的信号,需 要从所选发动机上大量采集所需的数据流,通过数据流分析各传感器信号的特点,从而能控制信号的精度。 本实验数据流的采集使用了“奥迪大众 5051B”电脑诊断工具,该电脑诊断系统是一个用计算机对汽车进行检测、诊断、编码等为一体的设备。它通过计算机、电缆、适配器和汽车连接,就可以工作。适用于大众 /奥迪 /斯克达 /车型,完全可以取代 552,有些功能已经超过 552,近似于原厂 后还可以通过网络不断升级。 该系统除了具备 552 所有功能外还 有如下特点: 1通过计算机屏幕显示,避免了类似像 552 的繁琐操作,很多控制已经集中成按钮放在一个页面上,用鼠标点击即可完成操作。 2为配合使用维修手册,本软件几乎所有控制按钮旁都增加了操作的号,实现了与 552 的通用。 3在本系统的适配器上增加了指示 K/L 线的红色发光二极管和指示控制模块通信黑龙江工程学院毕业设计 19 状态的绿色发光二极管,根据发光管的闪烁,用户能很快判断计算机与适配器,适配器与车上控制模块之间工作是否正常。 5增加了车辆与计算机之间的送话系统,解决了因测试电缆加长后讲话不 便的问题。 4独特的 K/L 线电子保护系统,任何错误接线都不会损坏适配器。 在采集数据流时,先把仪器与发动机诊断端子接好,启动发动机,找到所要测信号的通道,在水温达到正常即 80 时开始采集,电脑会自动记录,每隔 记录一次,用手拉动节气门拉索,使发动机转速从怠速起缓慢增加到 3500r/右,这样反复多次测试,就会得到比较准确的发动机信号数据。 本实验所测得的数据参见附录 1。 据流分析 从附录 1 中数据可以看出,发动机怠速时的转速范围为 800r/920r/时,各传感器 信号比较稳定;随着转速的增加,各传感器信号开始变化。 转速越高,在同一段时间内,曲轴相应转过的角度越大,如果混合气的燃烧速率不变,最佳点火提前角则应线性增加。但转速升高时,由于混合气的压力与温度的提高以及扰流的增加,使燃烧速度随之加快,故最佳点火提前角应随发动机的转速升高而增大,但不是线性关系。 当发动机启动时,由于转速波动较大,无论是空气流量计还是进气歧管压力传感器,都不能精确测量进气量。因此,启动时, 般不根据吸入的空气质量来计算喷油时间,而是根据发动机冷却水的实际温度由 存储的水温 喷油时 间图查出基本喷油脉宽,然后再根据进气温度信号和蓄电池电压信号,进行进气温度修正和蓄电池电压修正,以此得到启动时的喷油脉宽。 根据所测得的数据,可以作出点火提前角、空气质量流量、喷油时间、节气门开度、氧传感器电压分别和发动机转速的关系图曲线。 ( 1)点火提前角与发动机转速的关系曲线如图 龙江工程学院毕业设计 20 图 点火提前角与发动机转速的关系曲线 ( 2) 空 气质 量流量 与发动 机 转 速的 关 系曲 线如图 气质 量流量 与发动 机 转 速的 关 系曲 线 ( 3)节气门开度与发动机转速的关系曲线如图 龙江工程学院毕业设计 21 发 动 机 转 速 r / m i 300 1600 2100 2600 3100 35003300 r/80024002 . 233 . 53 . 94 . 34 . 85 . 66 . 16 . 97 . 88 . 7101 1 . 715图 节气门开度与发动机转速的关系曲线 ( 4)喷油时间与发动机转速的关系曲线如图 动 机 转 速 r / m i 300 16002200 3000 3500 r/喷油时间与发动机转速的关系曲线 ( 5)氧传感器电压与发动机转速的关系曲线如图 龙江工程学院毕业设计 22 发 动 机 转 速 r / m i 0 1 3 0 0 1 6 0 02 2 0 0 3 0 0 0 3 5 0 0 r / m i 8 1 氧传感器电压与发动机转速的关系曲线 速信号模拟 发动机转速信号模拟输出为 60冲波形,在发动机不同转速时,输出波形的频率不同。其波形图 下: 一 个 周 期 6 0 - 2 个 脉 冲5 8 个 脉 冲溢出时间图 转速信号波形图 黑龙江工程学院毕业设计 23 其中,在一个周期内每输出 58 个对称脉冲以后,有两个脉冲宽度的低电平。此波形用定时器控制输出。溢出时间的计算方法如下: 曲轴每转两圈为一个周 期,这样对应于 N r/周期 T 为: 周期 T( 10002/60 (式 4 溢出时间 t( 120/ (式 4 定时器初值 h e 100065536( (式 4 各转速所对应的周期、溢出时间和定时器初值见附录 2。 在转速信号模拟中,采用了 片, 12振,在设计过程中加有按键复位电路。图 89片引脚图。 图 脚图 系统主要程序的设计: 主程序在刚上电时对系统进行初始化,然后读一次键开关状态,由键位值决定程序的执行方式。当 为高电平时,执行自增程序;当 为高电平时,执行自减程序。在此程序中,最低转速为 600r/高转速为 3500r/ 输 出当前转速的波形信号,从而控制执行器的工作。 在系统初始化时,将所用的定时器初值从 中装入寄存器 。 黑龙江工程学院毕业设计 24 自增程序中使用了定时器 1,控制转速的增加,每隔 2 秒钟,转速增加 50r/增到上限 3500r/,便不再增加。 类似于自增程序,每隔 2 秒钟,转速减少 50r/减到 600r/,便不再减小。 子程序中使用了定时器 0,以 为输出口,控制输出 60冲信号。程序流程图见附录 3。 根据流程图可以编写出 程序,具体程序见附录 4。 黑龙江工程学院毕业设计 25 第 5 章 实验台的调试及制作 验台的调试 序的调试 在程序的调试当中,使用了伟福系列 仿真器和 S 5062C 型示波器。 伟福仿真器具有以下先进特点: 过更换 以对各种 种操作平台,其中 本功能强大。有丰富的窗口显示方式,多方位,动态地显示仿真的各种过程,使用极为便利。 (1)软件模拟仿真(不要仿真器 也能模拟仿真) (2)硬件仿真 100%不占用户资源。全空间硬件断点,不受任何条件限制, 支持地址、数据、外部信号、事件断点、支持实时断点记数、软件运行时间统计。 编辑、编译、下载、调试全部集中在一个环境下。 062 生频率。 在程序调试前 ,先把仿真器与电脑主机箱连接好,接通电源,把示波器与 89动计算机,设置仿真器,选择 型仿真头。调入所编程序,进行编译,然后执行程序。在这里,由于没有外部扳键,在程序中用软件控制 26 或 动捕捉所得到的信号波形输出的频率保持在一定幅度内不变;当置 形的输出频率每隔 2秒钟会增加一点,当增到某一频率时将不再增加;相反,当置 形的输出频率将会逐渐减小,
