目  录

摘要 I

Abstract II

第1章 绪论 1

1.1 工业机械手简介 1

1.2 工业机械手的分类 3

1.3 工业机械手在生产中的应用 4

第2章 工业机械手的设计方案 5

2.1 工业机械手的组成 5

2.2 工业机械手的规格参数 5

2.3 设计路线与方案 6

2.4 本章小结 6

第3章 机械手计算与分析 7

3.1 手部 7

3.2 腕部 9

3.3 臂部 12

3.4 机身 23

3.5 本章小结 23

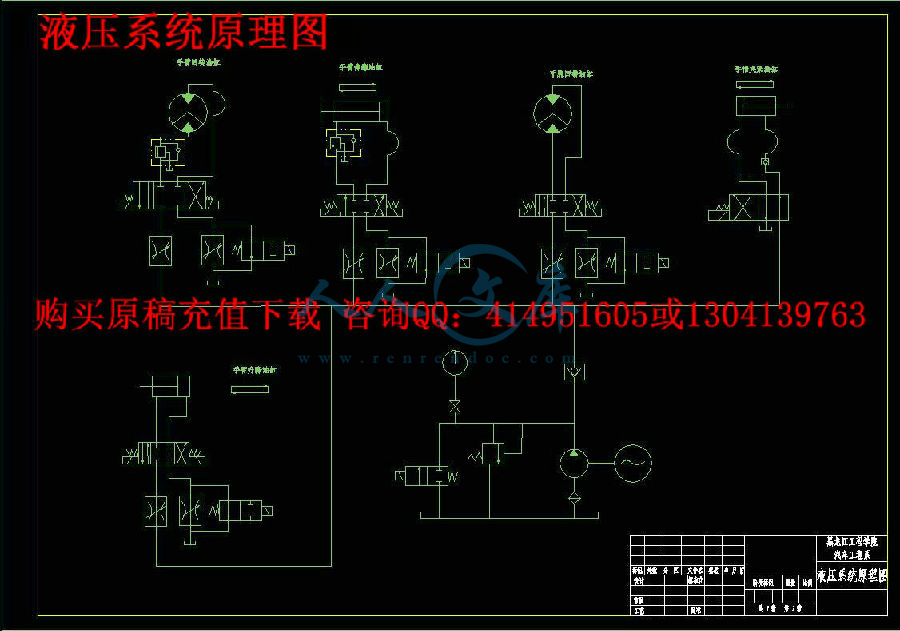

第4章 液压系统 24

4.1 液压缸的工况图 24

4.2 作工况图 25

4.3 计算和选择液压元件 28

4.4 本章小结 34

第5章 液压缸的保养与维修 35

5.1 液压元件的安装 35

5.2 液压系统的保养与维修 35

5.3 一般技术安全事项 35

5.4 本章小结 36

结论 37

参考文献 38

致谢 39

附录 40


摘  要


机械手是模仿人的手部动作,按给定程序、轨迹和要求实现自动抓取、搬运和操作的自动装置。它特别是在高温、高压、多粉尘、易燃、易爆、放射性等恶劣环境中,以及笨重、单调、频繁的操作中代替人作业,因此获得日益广泛的应用。机械手一般由执行机构、驱动系统、控制系统及检测装置三大部分组成,智能机械手还具有感觉系统和智能系统。本篇介绍的是用于物件装卸的机械手的设计,属圆柱坐标式机械手。本篇根据设计机械手的一般程序,详细地的介绍了用于物件装卸的机械手的设计的过程。

本毕业设计通过对发动机曲轴加工机械手的运动和结构进行分析,并结合生活实际,在进行细致观察后,对该机械手的整体结构进行了设计,对各组成原件进行了选型、计算和校核。在整体和细节都具体掌握后,对该机械手的装配图和其中比较重要的零件图进行了绘制,以符合实际要求。

执行元件确定后,我们还设计了液压系统和电气系统对机械手进行控制。此目的是人工控制,自动化工作。


关键词:曲轴加工;机械手;执行;驱动;系统


ABSTRACT


    Robot is to imitate the hand movements of people, according to the procedure and requirements for automatic trajectory crawling, handling and operation of the automatic device. In particular, it is at a high temperature, high pressure, multi-dust, flammable, explosive, radioactive and other harsh environments, as well as the heavy, monotonous and frequent operation in place of people operations, therefore increasing access to a wide range of applications. Manipulator General by the Executive body, drive system, control system and detection device has three major components, intelligent robot system and also has the feeling of an intelligent system. This presentation is for object handling robot design, a cylindrical coordinate manipulator. This manipulator in accordance with the general design procedure described in detail for the object handling robot design process.

By analyzing the movement and structure of the engine crankshaft manufacture automatic hand, combining with the life practice,thegraduate design has designed the general structure of the automatic hand after delicate observation.And it chooses types of components ,then calculates and proofreads the many components .

After mastering the general and exiguous things concretely ,we protroct the assemblage drawings fo the auromatic hand and more important parts’ drawings in order to accord with the practice’s requst.

After ascertaining the executive parts,we also design the hydraulic system and the electrical sysytems which are used to control the automatic hand.The purpose is that the auromatic hand is conrrolled by human in order to work automatically.




Key words: Crankshaft Manufacture; Automatic Hand; Executive; Drive; Control; System




第1章 绪  论


1.1工业机械手概况

工业机器人是集机械、电子、控制、计算机、传感器、人工智能等多学科先进技术于一体的现代制造业重要的自动化装备。它是一种自动的、位置可控的、具有编程功能的多功能操作机,这种操作机具有几个轴,能够借助可编程操作来处理各种材料、零件、工具和专用装置以执行各种任务。

而机械手臂的研究,开发和设计是从二十世纪中叶开始的。我国的工业机械手是从80年代“七五”科技攻关开始起步,在国家的支持下,通过“七五”,“八五”科技攻关,目前已经基本掌握了机械手的设计制造技术,控制系统硬件及软件设计技术,运动学和轨迹规划技术,生产了部分机器人关键元器件,开发出喷漆,弧焊,点焊,装配,搬运等机器人.其中有130多台套喷漆机器人在二十余家企业的近30条自动喷漆生产线上获得规模应用,弧焊机器人已经应用在汽车制造企业的焊装生产线上。但总的来看,我国的工业机械手技术及其工程应用水平和国外比还有一定得距离,如:可靠性低于国外产品;机械手应用工程起步较晚,应用领域窄,生产线系统技术与国外比有差距。影响我国机械手发展的关键平台因素就是其软件,硬件和机械结构。目前工业机械手仍大量应用在制造业,其中汽车工业占第一位(占28.8%),电器制造业第二位(占16.4%),化工第三位(占11.7%)。发达国家汽车行业机械手应用占保有量百分比为23.4%-53%,年产每万量汽车所拥有的机械手数为(包括整车和零部件):日本88.0台,德国64.0台,法国32.2台,英国26.9台,美国33.8台,意大利48.0台。

机械手主要由手部和运动机构组成。手部是用来抓持工件(或工具)的部件,根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式,如夹持型、托持型和吸附型等。运动机构,使手部完成各种转动(摆动)、移动或复合运动来实现规定的动作,改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式,称为机械手的自由度 。为了抓取空间中任意位置和方位的物体,需有6个自由度。自由度是机 械手设计的关键参数。自由 度越多,机械手的灵活性越大,通用性越广,其结构也越复杂。一般专用机械手有2~3个自由度

上料机械手与通用机械手相比,其中上料机械手种的移动式搬运上料机械手适用于各种棒料,工件的自动搬运及上下料工作。例如铝型材料挤压成型铝棒料的搬运及高温棒料的自动上料作业,最大抓取棒料直径可达180mm,最大抓握重量可达30公斤。最大行走距离为1200mm.根据作业要求及载荷情况,机械手各关节运动速度可调。移动式搬运上料机械手主要由手爪,小臂,大臂,手臂回转机构,小车行走机构,液压泵站,电气控制系统组成。整个机械手及液压系统均集中设置在行走小车上,结构紧凑。电气控制系统采用OMRON的可编程控制器,各种作业的实现可以通过编程实现。

国内外实际上使用的多为定位控制的机械手,没有视觉及触觉反馈。目前,世界各国正积极研制带有“视觉”和“触觉”的工业机械手,使它能对所抓取的工件可以进行分辨,能选取所需要的工件,并正确的夹持工件,进而精确的在机器中定位,定向。

为使机械手有“眼睛”去处理方位变化的工件和分辨形状不同的零部件,它由视觉传感器输入三个视图方向的视觉信息,通过计算机进行图形分辨,判别是否是所要抓取的工件。

为防止握力过大引起物件损坏或握力过小引起物件滑落下来,一般采用两种方法:一是检测把握物体手臂的变形,以决定适当的握力;

另一种是直接检测指部与物件的滑动位移,来修正握力。

因此,这种机械手具有以下几个方面的性能:

1、能准确的抓住方位变化的物体;

2、能判断对象的重量;

3、能自动避开障碍物;

4、抓空或抓里不足时能够检测出来。

这种具有感知能力并对感知的信息做出反映的工业机械手称之为‘智能机械手’。

现在,工业机械手的使用范围只限于在简单重复的操作方面节省人力,其效用是代替从事繁重工作,危险工作,单调重复的工作,恶劣环境下的工作方面尤其明显。至于像汽车工业和电子工业之类的消费工业部分,机械手的应用情况决不能说是最好的。虽然这些工业部门工时不足的问题尖锐,但采用机械手只限于一小部分工序,其原因是,其原因是,工业机械手的性能还不能满足这些部门的要求,适于机械手工作范围很狭小。这是主要原因。经济性问题当然也很重要,采用机械手来节约人力从经济上来看,不一定总是合算的。然而,利用机械手或类似机械设备节省人力和实现生产合格化得要求,今后还会持续增长,只要技术方面和价格方面存在的问题获得解决,机械手的应用必将会飞跃发展。

目前,工业机械手有很大一部分应用于制造业的物流搬运中。极大的促进物流自动化,随着生产的发展,搬运机器人的各方面的性能都得到了很大的改善和提高。气动机械手大量的应用到物流搬运机器人领域。

在手爪的机械结构方面根据所应用场合的不同以及对工件夹持的特殊要求,采取了多种形式的机械结构来完成对工件的夹紧和防止工件脱落的锁紧措施。在针对同样的目标任务,采取多种运动方式相结合的方式来达到预定的目的。

驱动方面采用了一台工业机器人多种驱动方式的情况,有液压驱动,气压驱动,步进电机驱动,伺服电机驱动等等。愈来愈多的搬运机器人是采用混合驱动系统的,这样能够更好的发挥各驱动方式的优点,避免缺点。并且在它的控制精度方面和搬运效率方面有了很大的提高。

在搬运机械手的控制方面,出现了多种控制方式。如:由原始的电控的机械手,较先进的基于工控机控制的,基于PC控制的,进一步的嵌入式PC控制技术,还有采用PLC可编程控制的。

    在物料搬运方面近年来呈现出的趋势就是系统化。无论是我国还是国外,物料搬运的发展都是由单一设备走向成套设备,由单机走向系统。在制造业方面,随着JIT,FMS,CIMS等现代制造技术的发展,对物料搬运系统也提出了新的要求。其特点是力求减少库存、压缩等待和辅助时间,使多品种、少批量的物料准时到达要求的地点。这一趋势在机械工业方面得到了很大的应用。其中采用了机器人等先进的物料搬运技术,促进了机械工业的技术进步和生产水平提高。

1.2工业机械手的分类

机械手的种类,按驱动方式可分为液压式、气动式、电动式、机械式机械手;

按适用范围可分为专用机械手和通用机械手两种;

1、专用机械手

附属于主机的,具有固定程序而无独立控制系统的机械装置,这种机械手工作对象不变,动作较简单,结构简单,实用可靠,适用于成批,大批量生产自动线或专机作为自动上,下料用。

2、通用机械手

具有独立控制系统,程序可变,动作灵敏,动作灵活多样的机械手。通用机械手工作范围大,定位精度高,通用性强,适用于工件经常变换的中,小批量自动化生产。

按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。

机械手通常用作机床或其他机器的附加装置,如在自动机床或自动生产线上装卸和传递工件,在加工中心中更换刀具等,一般没有独立的控制装置。有些操作装置需要由人直接操纵,如用于原子能部门操持危险物品的主从式操作手也常称为机械手。

1.3工业机械手在工业生产中的应用

工业机械手在生产中的应用非常广泛,可以归纳为以下一些方面:

1、建造旋转零件体(轴类,盘类,环类零件)自动线,一般都采用机械手在机床之间传送工件。

2、在实现单机自动化方面。

(1)各类半自动车床,有自行夹紧,进刀,切削,退刀和松开的功能,但仍需人工上下料,装上机械手,可实现全自动化生产。

(2)注塑机有加料,合模,成型,分模等自动工作循环,装上机械手自动取料,可实现全自动生产。

(3)冲床有自动上下冲压循环,安装机械手上下料,可实现冲压生产自动化。

3、铸、锻、焊、热处理等加工方面。

总的来说,由于工业机械手的特点满足了社会生产的需要,进而带来了经

效益。

其特点:

1、对环境的适应性强,能代替人从事危险,有害的操作,在长时间对人体

害的场所,机械手不受影响。

2、机械手能持久,耐劳,可以把人从繁重的单调的劳动中解放出来,并能扩大和延伸人的功能。

3、动作准确,可保证稳定和 产品的质量,同时,可避免人为的操作错误。

4、通用性灵活性好,特别是通用工业机械手,能适应产品品种迅速变化的要求,满足柔性生产的需要。

5、采用机械手能明显的提高劳动生产率和降低成本。



第2章 工业机械手的设计方案


2.1 工业机械手的组成

工业机械手是由执行机构,驱动机构和控制部分所组成,各部分关系如下框图


执行机构

执行机构包括抓取部分(手部),腕部,臂部和行走机构等运动部件所组成。

1、手部:直接与工件接触的部分,一般是会转型或平移型。

传力机构的形式较多。常用的有:滑槽杠杆式,连杆杠杆式,弹簧式等。

2、腕部:是连接手部和手臂的部件,并可用来调整被抓取物体的方位。

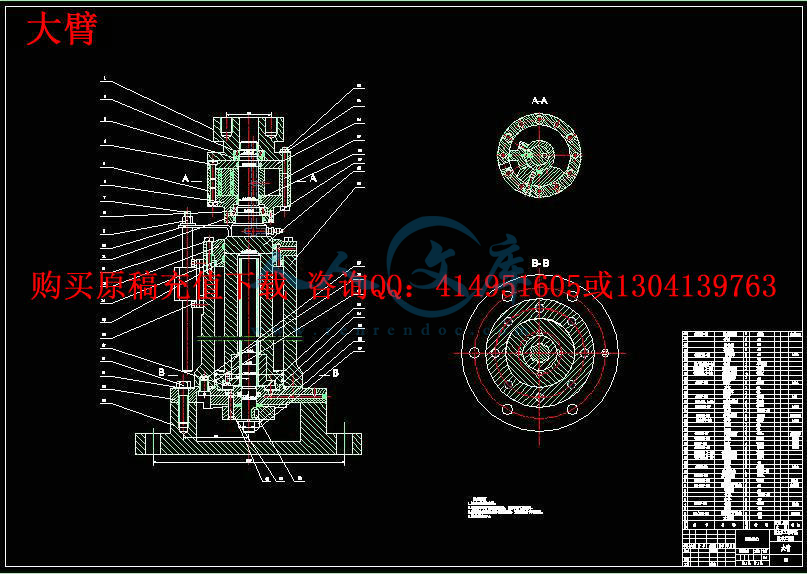

3、臂部:手部是支撑被抓取物件,手部,腕部的重要部件。手臂的作用是带动手指抓取物件,并按预定要求将其搬运到给定的位置。该设计的手臂有四个自由度,采用圆柱坐标(前后、上下直线往复运动和左右旋转)。圆柱坐标占空间小,工作范围大,惯性大,且不能抓取底面物体,一般为专用机械手。

4、行走机构:有的工业机械手带有行走机构。该机械手采用V型导轨作为底座行走机构(X轴向直线移动)

5、驱动机构:有气动,液动,电动和机械式四种形式。该机械手采用液压驱       动。

6、控制系统:点位控制及连续控制。

7、机身。



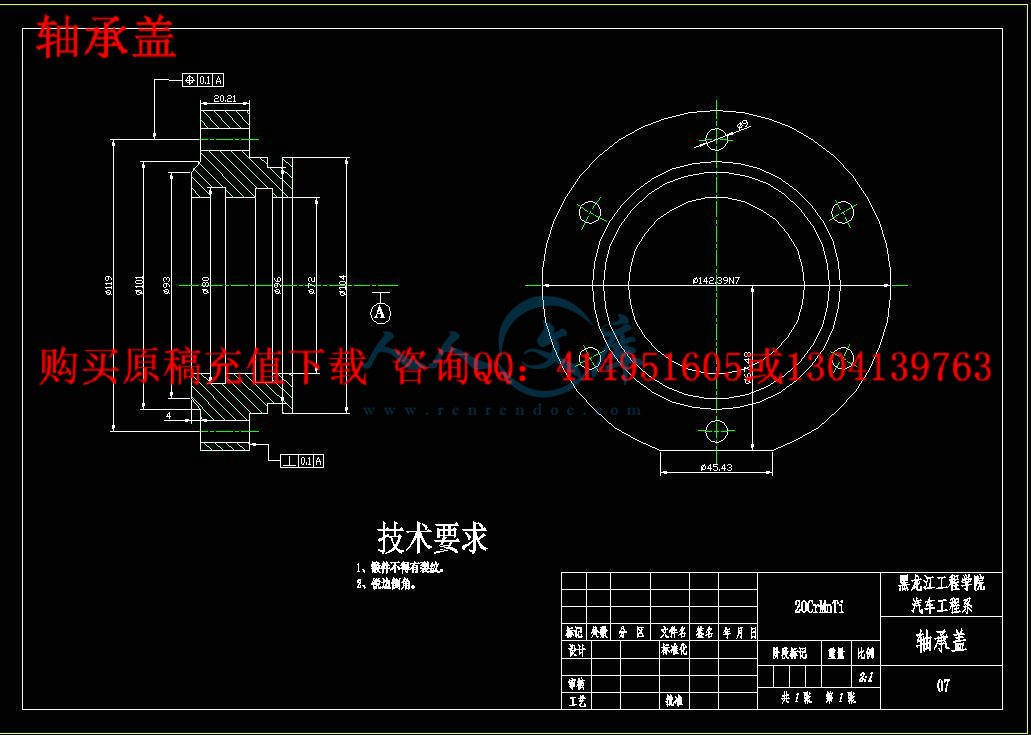

内容简介:
毕业设计(论文)中期 检 查表 填表日期 2009 年 04 月 22 日 迄今已进行 8 周剩余 9 周 学生姓名 崔宇峰 系部 汽车工程系 专业、班级 车辆工程 导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否 外聘 是否 题目名称 学 生 填 写 毕业设计(论文)工作进度 已完成主要内容 待完成主要内容 ( 1) 绪论 ( 2) 设计方案的选定 ( 3) 总体的设计和计算 液压系统的设计、计算与选型 装配图、零件图等 图 存在问题及努力方向 学生签字: 指导教师 意 见 指导教师签字: 年 月 日 教研室 意 见 教研室主任 签字: 年 月 日 毕业设计(论文)任务书 学生姓名 崔宇峰 系部 汽车 工程 系 专业、班级 车辆 导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否 外聘 是 否 题目名称 曲轴加工搬运机械手 设计 (圆柱坐标) 一、设计(论文) 目的、意义 机械手具有减轻劳动强度 , 保证产品质量 , 实现安全生产的作用 在自动化领域 特别是在高温 、 有毒 、 放射 、 易燃易爆等恶劣环境内得到了越来越广泛的应用 。 其中气动 机械手因具有结构简单、 造价低廉 、 易于控制 、 柔性化程度高 、 维护方便等优点 , 成为生产线的首选 。对汽车发动机曲轴 加工也起到了重要作用。 所以我们应 了解国内外工业机械手的研究、设计和应用状况,掌握机械手的未来发展趋势。熟悉工业机械手的机构、工作原理、保养和维护方法等。锻炼学生综合利用所学知识,独立完成分析和设计的能力。 研究、开发和设计机械手是从二十世纪中叶开始的,随着机电一体化技术和计算控制技术的应用,其研究和开发水平获得了迅猛的发展,并涉及到人类社会生产和生活的各个领域,特别是工业机械手在生产、加工中的广泛应用。本设计是在综合多种工业机械手的设计原理和设计思想,根据汽车发动机曲轴加工的特点提出的,具有一定的理论、设 计水平和应用价值。 二、设计(论文)内容、 技术 要求 (研究方法) 1、 设计内容 ( 1)整体方案的设计; ( 2)手部,腕部,臂部和机身等结构的方案选择和设计; ( 3)机械手运动分析; ( 4) 各部分结构的设计计算; ( 5) 装配图设计; 2、技术要求 ( 1)抓重: 30 千克;( 2)自由度数: 4;( 3)坐标型式:圆柱坐标;( 4)最大工作半径: 1600毫米;( 5)手臂最大中心高度: 900 毫米 ; ( 6)伸缩行程( X): 800 毫米 ; ( 7)伸缩速度 : 250毫米 /秒 ;( 8)升降行程( Z): 330 毫米 ;( 9) 升降速度: 60 毫米 /秒 ;( 10)回转范围( ): 0210 ; ( 11)回转速度: 70 /秒 ; ( 11)回转范围( ): 0 180 ; ( 12)回转速度: 90/秒 ; ( 13)手指夹持范围: 65 85 毫米 三、设计 (论文) 完成后应提交的 成果 1. 总装配图以及零件图,总共合 3 张以上 纸; 2. 字的设计说明书一份 。 、设计 (论文) 进度安排 1调研,查阅相关文献,写 开题报告; 第 1、 2 周 ( 3 月 2 日 3 月 15 日) 2 拟定整体方案 ; 第 3 周 ( 3 月 16 日 3 月 22 日) 3 根据给定的自由度,参数选择合适的手部 ; 第 4 周 ( 3 月 23 日 3 月 29 日) 4 根据给定的自由度,参数选择合适的腕部 ; 第 5 周 ( 3 月 30 日 4 月 5 日) 5 根据给定的自由度,参数选择合适的臂部; 第 6 周 ( 4 月 6 日 4 月 12 日) 6 根据给定的自由度,参数选择合适的机身结构; 第 7 周 ( 4 月 13 日 4 月 16 日) 7完成机械手的运动结构分析; 第 8 周 ( 4 月 17 日 4 月 23 日) 8完成 零件图 的绘制; 第 9、 10周 ( 4月 24日 5月 5日) 9总装配图的绘制; 第 11、 12 周 ( 5 月 6 日 5 月 18 日) 10审核修改,准备答辩。 第 13、 14 周 ( 5 月 19 日 5 月 31 五、主要参考资料 1张慧慧, 费 仁元机器人机械设计和分析 M,北京工业大学出版社 1998 年 9 月日 杜祥瑛工业机器人 及其应用 M,机械工业出版社, 2004 年 许果,王峻峰,何松龄一种基于 器人机械结构设计 J,机械工程师 2005 年第 4 期 孙兵,赵斌,梁海峰 物料搬运机械手控制中的应用,可编程控制器与工厂自动化 (A), 2004 年 11 期 孙兵,赵武,施永辉物料搬运机械手的研制 J,南通纺织职业技术学院学报, 2005 年第 8 期 6 濮良贵,纪名刚 机械设计 J高等教育出版社 : 2001, 6 7王世刚 , 苗淑杰 M 8刘品 , 李哲 机械精度设计与检测基础 M9机械设计手册编委会编 第二册 械工业出版社, 10机械设计手册编委会编 第三册 械工业出版社, 11 蔡小华,薛小雯在 境下利用 行范成法加工齿轮的仿真 A12 殷素峰,张文丽基于 A,机械工程于自动化, 13 992 14. 998. 15 A . 1994. 六、备注 指导教师签字: 年 月 日 教研室主任签字: 年 月 日 小四号宋体,加粗 优秀毕业设计(论文)推荐表 题 目 曲轴加工搬运机械手设计(圆柱坐标) 类别 设计 学生姓名 崔宇峰 系、专业、班级 汽车工程系车辆工程 导教师 王慧文 职 称 教授 设计成果明细: 答辩委员会评语: 答辩委员会主任 签字 (盖章): 系部公章: 年 月 日 备 注: 注:“类别”栏填写毕业论文或毕业设计 毕业设计(论文)题目审定表 指导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否 外聘 是 否 题目名称 曲轴加工搬运机械手 设计 (圆柱坐标) 课题适用专业 车辆 工程 课题类型 X 课题 简介:(主要内容、意义、现有条件、预期成果及表现形式 。 ) 一、 主要内容: 汽车发动机曲轴加工机械手的运动分析、结构分析,手部、腕部、臂部和机身的选型和计算,机械手工作装配图的设计和绘制,液压系统图的设计和绘制,电气控制图的设计和绘制。 二、意义: 使学生了解国内外工业机械手的研究、设计和应用状况,掌握机械 手的未来发展趋势。熟悉工业机械手的机构、工作原理、保养和维护方法等。锻炼学生综合利用所学知识,独立完成分析和设计的能力。研究、开发和设计机械手是从二十世纪中叶开始的,随着机电一体化技术和计算控制技术的应用,其研究和开发水平获得了迅猛的发展,并涉及到人类社会生产和生活的各个领域,特别是工业机械手在生产、加工中的广泛应用。本设计是在综合多种工业机械手的设计原理和设计思想,根据汽车发动机曲轴加工的特点提出的,具有一定的理论、设计水平和应用价值。 三、现有条件: 实验室试验设备,计算机和 相关资料 。 四、预期成果及表现 形式: 曲轴加工搬运机械手 设计(直角坐标) 。 曲轴加工搬运机械手 整体装配图 纸 1 张, 液压系统图 纸 1 张, 电气控制图 纸 1 张, 若干零件图, 图纸量合 计为 纸 4 张 以上 , 计算说明书字数大于 字。 指导教师 签字: 年 月 日 教 研 室 意 见 1 选题与专业培养目标的符合度 好 较好 一般 较差 2 对学生能力培养及全面训练的程度 好 较好 一般 较差 3 选题与生产、科研、实验室建设等实际的结合程度 好 较好 一般 较差 4 论文选题的理论意义或实际价值 好 较好 一般 较差 5 课题预计工作量 较大 适中 较小 6 课题预计难易程度 较难 一般 较易 教研室主任 签字: 年 月 日 系 ( 部 ) 教学指导委员会意见: 负责人签字: 年 月 日 注:课题类型填写 会)实际; 。 毕业设计(论文)过程管理材料 题 目 曲轴加工搬运机械手设计 (圆柱坐标) 学生姓名 崔宇峰 系部名称 汽车工程系 专业班级 车辆工程 导教师 王慧文 职 称 教授 教 研 室 车辆工程教研室 起止时间 务 处 制 本科 学 生 毕业设计 曲 轴 加工搬 运 机械手 设计 (圆柱坐标) 系部名 称 : 汽车工程系 专业 班 级 : 车辆工程 学 生姓名 : 崔宇峰 指 导教师 : 王慧文 职 称 : 教授 黑 龙 江 工 程 学 院 二九年六月 s : 009 毕业设计(论文) 开题报告 学生姓名 崔宇峰 系部 汽车 工程 系 专业、班级 车辆工程 指导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否外聘 是 否 题目名称 曲轴加工搬运机械手 设计 (圆柱坐标) 一、 课题研究 现状 , 选题的 目的、 依据和意义 1 目的和意义 机械手具有减轻劳动强度 , 保证产品质量 , 实现安全生产的作用 在自动化领域 特别是在高温 、 有毒 、 放射 、 易燃易爆等恶劣环境内得到了越来越广泛的应用 。 其中气动 机械手因具有结构简单、 造价低廉 、 易于控制 、 柔性化程度高 、 维护方便等优点 , 成为生产线的首选 。 对汽车发动机曲轴加工也起到了重要作用。 所以我们应 了解国内外工业机械手的研究、设计和应用状况,掌握机械手的未来发展趋势。熟悉工业机械手的机构、工作原理、保养和维护方法等。锻炼学生综合利用所学知识,独立完成分析和设计的能力。 研究、开发和设计机械手是从二十世纪中叶开始的,随着机电一体化技术和计算控制技术的应用,其研究和开发水平获得了迅猛的发展,并涉及到人类社会生产和生活的各个领域,特别是工业机械手在生产、加工中的广泛应用。本设计是在综合多种工业机械手的设计原理和设计思想,根据汽车发动机曲 轴加工的特点提出的,具有一定的理论、设计水平和应用价值。 2 国内外研究现状、发展趋势 机械手用来实现一些如抓取、操作等动作,通过平台的移动来扩大机械手的工作空间,使机械手能以更适合的姿态执行任务。随着机器人技术的发展和社会需求的高涨,移动机械手逐渐应用于易爆、易燃物品的装配、搬运或挖掘拆卸,以及消防灭火、防爆、反恐等高度危险环境,用于代替人类或辅助人类完成人所不能、不适或力所不及的工作。所以,在汽车发动机曲轴加工上的应用也是必不可少的。 目前,机械手受到了世界各国尤其是发达国家的高度重视,许多国家都将其列 入本国的高技术研究发展计划或国家的关键技术研究发展计划。 在我国,机械手的应用还不如汽车工业发达的国家。从目前情况看,其主要原因是 :机械手不仅需要载体平台的稳定移动,而且要求机械手稳定的执行操作,亦即在保证协调控制时必须保证系统的稳定性。人在非结构环境中的运动能力和环境适应能力决定了机械手的作业性能。 目前,工业机器人有很大一部分应用于制造业的物流搬运中。极大的促进物流自动化,随着生产的发展,搬运机器人的各方面的性能都得到了很大的改善和提高。气动机械手大量的应用到物流搬运机器人领域。 在手爪的机械结构方面根 据所应用场合的不同以及对工件夹持的特殊要求,采取了多种形式的机械结构来完成对工件的夹紧和防止工件脱落的锁紧措施。在针对同样的目标任务,采取多种运动方式相结合的方式来达到预定的目的。 驱动方面采用了一台工业机器人多种驱动方式的情况,有液压驱动,气压驱动,步进电机驱动,伺服电机驱动等等。愈来愈多的搬运机器人是采用混合驱动系统的,这样能够更好的发挥各驱动方式的优点,避免缺点。并且在它的控制精度方面和搬运效率方面有了很大的提高。 在搬运机械手的控制方面,出现了多种控制方式。如:由原始的电控的机械手,较先进的基于工控 机控制的,基于 制的,进一步的嵌入式 制技术,还有采用 编程控制。 在物料搬运方面近年来呈现出的趋势就是系统化。无论是我国还是国外,物料搬运的发展都是由单一设备走向成套设备,由单机走向系统。在制造业方面,随着 物料搬运系统也提出了新的要求。其特点是力求减少库存、压缩等待和辅助时间,使多品种、少批量的物料准时到达要求的地点。这一趋势在机械工业方面得到了很大的应用。其中采用了机器人等先进的物料搬运技术,促进了机械工业的技术进步和生产水平提高 。 当代工业机器 手 技术发展一方面表现在工业机器人应用领城的扩大和机器人种类的增多。另一方面表现在机器人机械系统性能的提高和控制系统的智能化。前者是指应用领域的横向拓宽,后者是在性能及水平上的纵向提高。机器人应用领城的拓宽和性能水平的提高二者相辅相承、相互促进。应用领城的扩大对机器人不断提出断的要求,推动机器人技术水平的提高 器人性能与智能水乎的提高,又使扩大机器人应用领域成为可能。 20 世纪 80 年代以来,工业机器 手 技术逐渐成熟,并很快得到推广,目前已经在工业生产的许多领域得到应用。在工业机器人逐渐 得到推广和普及的过程中,下面三个方面的技术进步起着非常重要的作用。 ( 1) 驱动方式的改变 20 世纪 70 年代后期,日本安川电动机公司研制开发出了第一台全电动的工业机器人,而此前的工业机器人基本上采用液压驱动方式。与采用液压驱动的机器人相比,采用伺服电动机驱动的机器人在响应速度、精度、灵活性等方面都有很大提高,因此,也逐步代替了采用液压驱动的机器人,成为工业机器人驱动方式的主流。在此过程中,谐波减速器、 R V 减速器等高性能减速机构的发展也功不可没。近年来,交流伺服驱动已经逐渐代替传统的直流伺服驱动方式,直线电动 机等新型驱动方式在许多应用领域也有了长足发展。 ( 2) 信息处理速度的提高 机器人的动作通常是通过机器人各个关节的驱动电动机的运动而实现的。为了使机器人完成各种复杂动作,机器人控制器需要进行大量计算,并在此基础上向机器人的各个关节的驱动电动机发出必要的控制指令。随着信息技术的不断发展, C P U 的计算能力有了很大提高,机器人控制器的性能也有了很大提高,高性能机器人控制器甚至可以同时控制 20 多个关节。机器人控制器性能的提高也进一步促进了工业机器人本身性能的提高,并扩大了工业机器人的应用范围。近年来,随着信息技 术和网络技术的发展,已经出现了多台机器人通过网络共享信息,并在此基础上进行协调控制的技术趋势。 ( 3) 传感器技术的发展 机器人技术发展初期,工业机器人只具备检测自身位置、角度和速度的内部传感器。近年来,随着信息处理技术和传感器技术的迅速发展,触觉、力觉、视觉等外部传感器已经在工业机器人中得到广泛应用。各种新型传感器的使用不但提高了工业机器人的智能程度,也进一步拓宽了工业机器人的应用范围 。 二、设计(论文) 的基本内容 , 拟解决的主要问题 1 结构 设计 机械手采用液压为动力 , 序控制。机身为液压油缸 , 结构简单且刚性好 , 机身回转采用叶片回转油缸 , 手臂的伸缩和手腕回转仍然采用直线油缸和回转叶片缸 , 油缸是手臂、手腕及机座的主体。各油缸即有自身的运动 , 又有空间中的相对运动 , 既作为传递运动的执行机构 , 又作为支承机构。机械手和液压驱动系统及油箱安装在一个底板上 , 便于在生产线上定位安装。 2 液压系统 设计 按照生产线工艺 , 可知装卸机械手主要有 :机身伸降和回转、手臂伸缩、手腕回转、手指夹紧等动作。设计相应的几个液压控制回路来实现 , 液压系统采用 O 型电磁换向阀换向、单向调速阀调速及采 用限位器来协调机械部分和控制部分的工作。采用双联油泵供油 , 既能实现分步运动又能满足需要大流量时的合流。 3 控制系统设计 机械手各部分动作均由液压驱动 , 机身上升和下降、手臂伸出和缩回、回转均由双线圈双位电磁阀控制。即 : 当伸出时 , 伸出方向的电磁阀通电 , 机械手伸出 ; 若断电时 , 机械手停止伸出 , 只有当回缩电磁阀通电时 , 机械手才回缩。而手指夹紧和定位都是使用的单线圈双位电磁阀来控制 , 当线圈通电时 , 手指夹紧 ; 断电时则松开。机械手的下降、上升、旋转等动作的转换 , 由相应的限位开关 来控制 ; 而夹紧、放松两个动作的转换是由时间延迟来控制。 4 拟解决的主要问题 ( 1) 整体方案 的设计 ; ( 2)手部,腕部,臂部和机身等 结构 的方案选择和设计; ( 3)机械手运动分析; ( 4) 各部分结构 的设计计算 ; ( 5) 装配图 设计 ; 三、 技术路线 (研究方法) 构 分析 ; 择 和 设计; 选择和设计; 选择和设计; 选择和设计; 7 绘制装配装配图 ; 四、 进度安排 1 调研,查阅相关文 献,写 开题报告; 第 1、 2 周 ( 3 月 2 日 3 月 15 日) 2 拟定整体方案 ; 第 3 周 ( 3 月 16 日 3 月 22 日) 3 根据给定的自由度,参数选择合适的手部 ; 第 4 周 ( 3 月 23 日 3 月 29 日) 4 根据给定的自由度,参数选择合适的腕部 ; 第 5 周 ( 3 月 30 日 4 月 5 日) 5 根据给定的自由度,参数选择合适的臂部 ; 第 6 周 ( 4 月 6 日 4 月 12 日) 6 根据给定的自由度,参数选择合适的机身结构 ; 第 7 周 ( 4 月 13 日 4 月 16 日) 7完成机械手的运动结构分析 ; 第 8 周 ( 4 月 17 日 4 月 23 日) 8完成 零件图 的绘制 ; 第 9、 10周 ( 4月 24日 5月 5日) 9总装配图的绘制 ; 第 11、 12 周 ( 5 月 6 日 5 月 18 日) 10审核修改, 准备答辩。 第 13、 14 周 ( 5 月 19 日 5 月 31 日) 小四号宋体,加粗 五、 参考文献 1张慧慧 , 费 仁 元 机器人机械设计和分析 M,北京工业大学出版社 1998 年 9 月日 杜祥瑛工业机器人及其应用 M,机械工业出版社, 2004 年 许果,王峻峰,何松龄一种基于 器人机械结构设计 J,机械工程师 2005 年第 4 期 孙兵,赵斌,梁海峰 物料搬运机械手控制中的应用,可编程控制器与工厂自动化 (A), 2004 年 11 期 孙兵,赵武,施永辉物料搬运机械手的研制 J,南通纺织职业技术学院学报, 2005 年第 8 期 6 濮良贵,纪名刚 机械设计 J高等教育出版社 : 2001, 6 7王世刚 , 苗淑杰 M 8刘品 , 李哲 机械精度设计与检测基础 M9机械设计手册编委会编 第二册 械工业出版社, 10机械设计手册编委会编 第三册 械工业出版社, 11 蔡小华,薛小雯 在 境下利用 行范成法加工齿轮的仿真 A12 殷素峰,张文丽 基于 A,机械工程于自动化, 13 992 14. 1998. 15 A . 1994. 六、备注 指导教师意见: 签字 : 年 月 日 毕业设计(论文) 开题报告 学生姓名 崔宇峰 系部 汽车 工程 系 专业、班级 车辆工程 指导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否外聘 是 否 题目名称 曲轴加工搬运机械手 设计 (圆柱坐标) 一、 课题研究 现状 , 选题的 目的、 依据和意义 1 目的和意义 机械手具有减轻劳动强度 , 保证产品质量 , 实现安全生产的作用 在自动化领域 特别是在高温 、 有毒 、 放射 、 易燃易爆等恶劣环境内得到了越来越广泛的应用 。 其中气动 机械手因具有结构简单、 造价低廉 、 易于控制 、 柔性化程度高 、 维护方便等优点 , 成为生产线的首选 。 对汽车发动机曲轴加工也起到了重要作用。 所以我们应 了解国内外工业机械手的研究、设计和应用状况,掌握机械手的未来发展趋势。熟悉工业机械手的机构、工作原理、保养和维护方法等。锻炼学生综合利用所学知识,独立完成分析和设计的能力。 研究、开发和设计机械手是从二十世纪中叶开始的,随着机电一体化技术和计算控制技术的应用,其研究和开发水平获得了迅猛的发展,并涉及到人类社会生产和生活的各个领域,特别是工业机械手在生产、加工中的广泛应用。本设计是在综合多种工业机械手的设计原理和设计思想,根据汽车发动机曲 轴加工的特点提出的,具有一定的理论、设计水平和应用价值。 2 国内外研究现状、发展趋势 机械手用来实现一些如抓取、操作等动作,通过平台的移动来扩大机械手的工作空间,使机械手能以更适合的姿态执行任务。随着机器人技术的发展和社会需求的高涨,移动机械手逐渐应用于易爆、易燃物品的装配、搬运或挖掘拆卸,以及消防灭火、防爆、反恐等高度危险环境,用于代替人类或辅助人类完成人所不能、不适或力所不及的工作。所以,在汽车发动机曲轴加工上的应用也是必不可少的。 目前,机械手受到了世界各国尤其是发达国家的高度重视,许多国家都将其列 入本国的高技术研究发展计划或国家的关键技术研究发展计划。 在我国,机械手的应用还不如汽车工业发达的国家。从目前情况看,其主要原因是 :机械手不仅需要载体平台的稳定移动,而且要求机械手稳定的执行操作,亦即在保证协调控制时必须保证系统的稳定性。人在非结构环境中的运动能力和环境适应能力决定了机械手的作业性能。 目前,工业机器人有很大一部分应用于制造业的物流搬运中。极大的促进物流自动化,随着生产的发展,搬运机器人的各方面的性能都得到了很大的改善和提高。气动机械手大量的应用到物流搬运机器人领域。 在手爪的机械结构方面根 据所应用场合的不同以及对工件夹持的特殊要求,采取了多种形式的机械结构来完成对工件的夹紧和防止工件脱落的锁紧措施。在针对同样的目标任务,采取多种运动方式相结合的方式来达到预定的目的。 驱动方面采用了一台工业机器人多种驱动方式的情况,有液压驱动,气压驱动,步进电机驱动,伺服电机驱动等等。愈来愈多的搬运机器人是采用混合驱动系统的,这样能够更好的发挥各驱动方式的优点,避免缺点。并且在它的控制精度方面和搬运效率方面有了很大的提高。 在搬运机械手的控制方面,出现了多种控制方式。如:由原始的电控的机械手,较先进的基于工控 机控制的,基于 制的,进一步的嵌入式 制技术,还有采用 编程控制。 在物料搬运方面近年来呈现出的趋势就是系统化。无论是我国还是国外,物料搬运的发展都是由单一设备走向成套设备,由单机走向系统。在制造业方面,随着 物料搬运系统也提出了新的要求。其特点是力求减少库存、压缩等待和辅助时间,使多品种、少批量的物料准时到达要求的地点。这一趋势在机械工业方面得到了很大的应用。其中采用了机器人等先进的物料搬运技术,促进了机械工业的技术进步和生产水平提高 。 当代工业机器 手 技术发展一方面表现在工业机器人应用领城的扩大和机器人种类的增多。另一方面表现在机器人机械系统性能的提高和控制系统的智能化。前者是指应用领域的横向拓宽,后者是在性能及水平上的纵向提高。机器人应用领城的拓宽和性能水平的提高二者相辅相承、相互促进。应用领城的扩大对机器人不断提出断的要求,推动机器人技术水平的提高 器人性能与智能水乎的提高,又使扩大机器人应用领域成为可能。 20 世纪 80 年代以来,工业机器 手 技术逐渐成熟,并很快得到推广,目前已经在工业生产的许多领域得到应用。在工业机器人逐渐 得到推广和普及的过程中,下面三个方面的技术进步起着非常重要的作用。 ( 1) 驱动方式的改变 20 世纪 70 年代后期,日本安川电动机公司研制开发出了第一台全电动的工业机器人,而此前的工业机器人基本上采用液压驱动方式。与采用液压驱动的机器人相比,采用伺服电动机驱动的机器人在响应速度、精度、灵活性等方面都有很大提高,因此,也逐步代替了采用液压驱动的机器人,成为工业机器人驱动方式的主流。在此过程中,谐波减速器、 R V 减速器等高性能减速机构的发展也功不可没。近年来,交流伺服驱动已经逐渐代替传统的直流伺服驱动方式,直线电动 机等新型驱动方式在许多应用领域也有了长足发展。 ( 2) 信息处理速度的提高 机器人的动作通常是通过机器人各个关节的驱动电动机的运动而实现的。为了使机器人完成各种复杂动作,机器人控制器需要进行大量计算,并在此基础上向机器人的各个关节的驱动电动机发出必要的控制指令。随着信息技术的不断发展, C P U 的计算能力有了很大提高,机器人控制器的性能也有了很大提高,高性能机器人控制器甚至可以同时控制 20 多个关节。机器人控制器性能的提高也进一步促进了工业机器人本身性能的提高,并扩大了工业机器人的应用范围。近年来,随着信息技 术和网络技术的发展,已经出现了多台机器人通过网络共享信息,并在此基础上进行协调控制的技术趋势。 ( 3) 传感器技术的发展 机器人技术发展初期,工业机器人只具备检测自身位置、角度和速度的内部传感器。近年来,随着信息处理技术和传感器技术的迅速发展,触觉、力觉、视觉等外部传感器已经在工业机器人中得到广泛应用。各种新型传感器的使用不但提高了工业机器人的智能程度,也进一步拓宽了工业机器人的应用范围 。 二、设计(论文) 的基本内容 , 拟解决的主要问题 1 结构 设计 机械手采用液压为动力 , 序控制。机身为液压油缸 , 结构简单且刚性好 , 机身回转采用叶片回转油缸 , 手臂的伸缩和手腕回转仍然采用直线油缸和回转叶片缸 , 油缸是手臂、手腕及机座的主体。各油缸即有自身的运动 , 又有空间中的相对运动 , 既作为传递运动的执行机构 , 又作为支承机构。机械手和液压驱动系统及油箱安装在一个底板上 , 便于在生产线上定位安装。 2 液压系统 设计 按照生产线工艺 , 可知装卸机械手主要有 :机身伸降和回转、手臂伸缩、手腕回转、手指夹紧等动作。设计相应的几个液压控制回路来实现 , 液压系统采用 O 型电磁换向阀换向、单向调速阀调速及采 用限位器来协调机械部分和控制部分的工作。采用双联油泵供油 , 既能实现分步运动又能满足需要大流量时的合流。 3 控制系统设计 机械手各部分动作均由液压驱动 , 机身上升和下降、手臂伸出和缩回、回转均由双线圈双位电磁阀控制。即 : 当伸出时 , 伸出方向的电磁阀通电 , 机械手伸出 ; 若断电时 , 机械手停止伸出 , 只有当回缩电磁阀通电时 , 机械手才回缩。而手指夹紧和定位都是使用的单线圈双位电磁阀来控制 , 当线圈通电时 , 手指夹紧 ; 断电时则松开。机械手的下降、上升、旋转等动作的转换 , 由相应的限位开关 来控制 ; 而夹紧、放松两个动作的转换是由时间延迟来控制。 4 拟解决的主要问题 ( 1) 整体方案 的设计 ; ( 2)手部,腕部,臂部和机身等 结构 的方案选择和设计; ( 3)机械手运动分析; ( 4) 各部分结构 的设计计算 ; ( 5) 装配图 设计 ; 三、 技术路线 (研究方法) 构 分析 ; 择 和 设计; 选择和设计; 选择和设计; 选择和设计; 7 绘制装配装配图 ; 四、 进度安排 1 调研,查阅相关文 献,写 开题报告; 第 1、 2 周 ( 3 月 2 日 3 月 15 日) 2 拟定整体方案 ; 第 3 周 ( 3 月 16 日 3 月 22 日) 3 根据给定的自由度,参数选择合适的手部 ; 第 4 周 ( 3 月 23 日 3 月 29 日) 4 根据给定的自由度,参数选择合适的腕部 ; 第 5 周 ( 3 月 30 日 4 月 5 日) 5 根据给定的自由度,参数选择合适的臂部 ; 第 6 周 ( 4 月 6 日 4 月 12 日) 6 根据给定的自由度,参数选择合适的机身结构 ; 第 7 周 ( 4 月 13 日 4 月 16 日) 7完成机械手的运动结构分析 ; 第 8 周 ( 4 月 17 日 4 月 23 日) 8完成 零件图 的绘制 ; 第 9、 10周 ( 4月 24日 5月 5日) 9总装配图的绘制 ; 第 11、 12 周 ( 5 月 6 日 5 月 18 日) 10审核修改, 准备答辩。 第 13、 14 周 ( 5 月 19 日 5 月 31 日) 小四号宋体,加粗 五、 参考文献 1张慧慧 , 费 仁 元 机器人机械设计和分析 M,北京工业大学出版社 1998 年 9 月日 杜祥瑛工业机器人及其应用 M,机械工业出版社, 2004 年 许果,王峻峰,何松龄一种基于 器人机械结构设计 J,机械工程师 2005 年第 4 期 孙兵,赵斌,梁海峰 物料搬运机械手控制中的应用,可编程控制器与工厂自动化 (A), 2004 年 11 期 孙兵,赵武,施永辉物料搬运机械手的研制 J,南通纺织职业技术学院学报, 2005 年第 8 期 6 濮良贵,纪名刚 机械设计 J高等教育出版社 : 2001, 6 7王世刚 , 苗淑杰 M 8刘品 , 李哲 机械精度设计与检测基础 M9机械设计手册编委会编 第二册 械工业出版社, 10机械设计手册编委会编 第三册 械工业出版社, 11 蔡小华,薛小雯 在 境下利用 行范成法加工齿轮的仿真 A12 殷素峰,张文丽 基于 A,机械工程于自动化, 13 992 14. 1998. 15 A . 1994. 六、备注 指导教师意见: 签字 : 年 月 日 黑龙江工程学院本科生毕业设计 I 摘 要 机械手是模仿人的手部动作,按给定程序、轨迹和要求实现自动抓取、搬运和操作的自动装置。它特别是在高温、高压、多粉尘、易燃、易爆、放射性等恶劣环境中,以及笨重、单调、频繁的操作中代替人作业,因此获得日益广泛的应用。机械手一般由执行机构、驱动系统、控制系统及检测装置三大部分组成,智能机械手还具有感觉系统和智能系统。本篇介绍的是用于物件装卸的机械手的设计,属圆柱坐标式机械手。本篇根据设计机械手的一般程序,详细地的介绍了用于物件装卸的机械手的设计的过程。 本毕业设计通过对发动机曲轴加工机械手的运动和结构进 行分析,并结合生活实际,在进行细致观察后,对该机械手的整体结构进行了设计,对各组成原件进行了选型、计算和校核。在整体和细节都具体掌握后,对该机械手的装配图和其中比较重要的零件图进行了绘制,以符合实际要求。 执行元件确定后,我们还设计了液压系统和电气系统对机械手进行控制。此目的是人工控制,自动化工作。 关键词: 曲轴加工 ; 机械手 ;执行;驱动;系统 黑龙江工程学院本科生毕业设计 is to of to of In it is at a as as in of to a of by of an is a in in By of of it of we fo in to s we to is is by in to 黑龙江工程学院本科生毕业设计 1 毕业设计(论文)成绩评定表 学生 姓名 崔宇峰 性别 男 系部 汽车工程系 专业 车辆工程 班级 计(论文)题目 曲轴加工搬运机械手设计(圆柱坐标) 指导教师姓名 王慧文 职称 教授 指导教师 评分( X) 评阅教师姓名 职称 评阅教师 评分( Y) 答辩组组长 职称 答辩组 评分( Z) 毕业设计(论文)成绩 百分制 五级分制 答辩委员会评语: 答辩委员会主任 签字 (盖章): 系部公章: 年 月 日 注: 1、 指导教师、评阅教师、答辩组评分按百分制填写,毕业设计(论文)成绩 百分制 =、评语中应当包括学生毕业设计(论文)选题质量、能力水平、设计(论文)水平、设计(论文)撰写质量、学生在毕业设计(论文)实施或写作过程中的学习态度及学生答辩情况等内容的评价。 毕业论文指导教师评分表 学生姓名 崔宇峰 系部 汽车工程系 专业、班级 车辆工程 导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否 外聘 是否 题目名称 曲轴加工搬运机械手设计(圆柱坐标) 序号 评 价 项 目 满分 得 分 1 选题与专业培养目标的符合程度,综合训练情况;题目难易度 10 2 题目工作量;选题的理论意义或实际价值 10 3 查阅文献资料能力;综合运用知识能力 15 4 研究方案的设计能力;研究方法和手段的运用能力;外文应用能力 25 5 文题相符程度;写作水平 15 6 写作规范性;篇幅;成果的理论或实际价值 ;创新性 15 7 科学素养、学习态度、纪律表现;毕业论文进度 10 得 分 X= 评 语: (参照上述评价项目给出评语,注意反映该论文的特点) 指导教师 签字 : 年 月 日 毕业设计指导教师评分表 学生姓名 崔宇峰 系部 汽车工程系 专业、班级 车辆工程 导教师姓名 王慧文 职称 教授 从事 专业 车辆工程 是否 外聘 是否 题目名称 曲轴加工搬运机械手设计(圆柱坐标) 序号 评 价 项 目 满分 得 分 1 选题与专业培养目标的符合程度,综合训练情况;题目难易度 10 2 题目工作量;题目与生产、科研、实验室建设等实际的结合程度 10 3 综合运用知识能力(设计涉及学科范围,内容深广度及问题难易度);应用文献资料能力 15 4 设计( 实验)能力;计算能力(数据运算与处理能力);外文应用能力 20 5 计算机应用能力;对实验结果的分析能力(或综合分析能力、技术经济分析能力) 10 6 插图(图纸)质量;设计说明书撰写水平;设计的实用性与科学性 ;创新性 20 7 设计规范化程度(设计栏目齐全合理、 的使用等) 5 8 科学素养、学习态度、纪律表现;毕业论文进度 10 得 分 X= 评 语: (参照上述评价项目给出评语,注意反映该论文的特点) 指导教师 签字 : 年 月 日 毕业 设计 答辩评分表 学生 姓名 崔宇峰 专业 班级 车辆工程 导 教师 王慧文 职 称 教授 题目 曲轴加工搬运机械手设计(圆柱坐标) 答辩 时间 月 日 时 答辩组 成员姓名 出席 人数 序号 评 审 指 标 满 分 得 分 1 选题与专业培养目标的符合程度,综合训练情况,题目难易度、工作量、 与实际的结合程度 10 2 设计(实验)能力、对实验结果的分析能力、计算能力、综合运用知识能力 10 3 应用文献资料、计算机、外文的能力 10 4 设计说明书撰写水平、图纸质量, 设计 的规范化程度 (设计栏目齐全合理、 、实用性、科学性和创 新 性 15 5 毕业 设计 答辩准备情况 5 6 毕业 设计 自述情况 20 7 毕业 设计 答辩回答问题情况 30 总 分 Z= 答辩过程记录 、评语 : 答辩组长 签字 : 年 月 日 毕业 设计 评阅人评分表 学生 姓名 崔宇峰 专业 班级 车辆工程导教 师姓名 王慧文 职称 教授 题目 曲轴加工搬运机械手设计(圆柱坐标) 序号 评 价 项 目 满分 得 分 1 选题与专业培养目标的符合程度,综合训练情况;题目难易度 10 2 题目工作量;题目与生产、科研、实验室建设等实际的结合程度 10 3 综合运用知识能力(设计涉及学科范围,内容深广度及问题难易度);应用文献资料能力 15 4 设计(实验)能力;计算能力(数据运算与处理能力);外文应用能力 25 5 计算机应用能力;对实验结果的分析能力(或综合分析能力、技术经济分析能力) 15 6 插图(图纸)质量;设计说明书撰写水平;设计的实用性与科学性 ;创新性 20 7 设计规范化程度(设计栏目齐全合理、 的使用等) 5 得 分 Y= 评 语: ( 参照上述评价项目给出评语,注意反映该论文的特点 ) 评阅人 签字 : 年 月 日 黑龙江工程学院本科生毕业设计 黑龙江工程学院本科生毕业设计 目 录 摘 要 错误 !未定义书签。 错误 !未定义书签。 第 1 章 绪 论 1 业机械手简介 1 业机械手的分类 3 业机械手在生产中的应用 错误 !未定义书签。 第 2 章 工业机械手的设计方案 5 业机械手的组成 5 业机械手的规格参数 5 计路线与方案 6 章小结 6 第 3 章 机械手计算与分析 7 部 7 部 9 部 错误 !未定义书签。 身 错误 !未定义书签。 章小结 23 第 4 章 液压系统 24 压缸的工况图 24 工况图 25 算和选择液压元件 28 章小结 34 第 5 章 液压缸的保养与维修 35 压元件的安装 35 黑龙江工程学院本科生毕业设计 压系统的保养与维修 35 般技术安全事项 35 章小结 36 结 论 37 参考文献 38 致谢 39 附录 40 黑龙江工程学院本科生毕业设计 1 第 1 章 绪 论 业机械手概况 工业机器人是集机械、电子、控制、计算机、传感器、人工智能等多学科先进技术于一体的现代制造业重要的自动化装备。 它是一种自动的、位置可控的、具有编程功能的多功能操作机,这种操作机具有几个轴,能够借助可编程操作来处理各种材料、零件、工具和专用装置以执行各种任务。 而机械手臂的研究,开发和设计是从二十世纪中叶开始的。我国的工业机械手是从 80 年代“七五”科技攻关开始起步,在国家的支持下,通过“七五”,“八五”科技攻关,目前已经基本掌握了机械手的设计制造技术,控制系统硬件及软 件设计技术,运动学和轨迹规划技术,生产了部分机器人关键元器件,开发出喷漆,弧焊,点焊,装配,搬运等机器人 30多台套喷漆机器人在二十余家企业的近 30条自动喷漆生产线上获得规模应用,弧焊机器人已经应用在汽车制造企业的焊装生产线上。但总的来看,我国的工业机械手技术及其工程应用水平和国外比还有一定得距离,如:可靠性低于国外产品 ;机械手应用工程起步较晚,应用领域窄,生产线系统技术与国外比有差距。影响我国机械手发展的关键平台因素就是其软件,硬件和机械结构。目前工业机械手仍大量应用在制造业,其中汽车工业占第一位 (占 ,电器制造业第二位(占 ,化工第三位(占 。发达国家汽车行业机械手应用占保有量百分比为 53%,年产每万量汽车所拥有的机械手数为(包括整车和零部件):日本 ,德国 ,法国 ,英国 ,美国 ,意大利 机械手主要由手部和运动机构组成。手部是用来抓持工件(或工具)的部件,根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式,如夹持型、托持型和吸附型等。运动机构,使手部完成各种转动(摆动)、移动或复合运动来 实现规定的动作,改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式,称为机械手的自由度 。为了抓取空间中任意位置和方位的物体,需有 6个自由度。自由度是机 械手设计的关键参数。自由 度越多,机械手的灵活性越大,通用性越广,其结构也越复杂。一般专用机械手有 2 3个自由度 黑龙江工程学院本科生毕业设计 2 上料机械手与通用机械手相比,其中上料机械手种的移动式搬运上料机械手适用于各种棒料,工件的自动搬运及上下料工作。例如铝型材料挤压成型铝棒料的搬运及高温棒料的自动上料作业,最大抓取棒料直径可达 180大抓握重量可达 30公斤。最大行走距离为 械手各关节运动速度可调。移动式搬运上料机械手主要由手爪,小臂,大臂,手臂回转机构,小车行走机构,液压泵站,电气控制系统组成。整个机械手及液压系统均集中设置在行走小车上,结构紧凑。电气控制系统采用 种作业的实现可以通过编程实现。 国内外实际上使用的多为定位控制的机械手,没有视觉及触觉反馈。目前,世界各国正积极研制带有“视觉”和“触觉”的工业机械手,使它能对所抓取的工件可以进行分辨,能选取所需要的工件,并正确的夹持工件,进而精确的在 机器中定位,定向。 为使机械手有“眼睛”去处理方位变化的工件和分辨形状不同的零部件,它由视觉传感器输入三个视图方向的视觉信息,通过计算机进行图形分辨,判别是否是所要抓取的工件。 为防止握力过大引起物件损坏或握力过小引起物件滑落下来,一般采用两种方法:一是检测把握物体手臂的变形,以决定适当的握力; 另一种是直接检测指部与物件的滑动位移,来修正握力。 因此,这种机械手具有以下几个方面的性能: 1、 能准确的抓住方位变化的物体; 2、 能判断对象的重量; 3、 能自动避开障碍物; 4、 抓空或抓里不足时能够检测出来。 这 种具有感知能力并对感知的信息做出反映的工业机械手称之为智能机械手 。 现在,工业机械手的使用范围只限于在简单重复的操作方面节省人力,其效用是代替从事繁重工作,危险工作,单调重复的工作,恶劣环境下的工作方面尤其明显。至于像汽车工业和电子工业之类的消费工业部分,机械手的应用情况决不能说是最好的。虽然这些工业部门工时不足的问题尖锐,但采用机械手只限于一小部分工序,其原因是,其原因是,工业机械手的性能还不能满足这些部门的要求,适于机械手工作范围很狭小。这是主要原因。经济性问题当然也很重要,采用机械手来节约人力从经济上来看,不一定总是合算的。然而,利用机械手或类似机械设备节省人力和实现生黑龙江工程学院本科生毕业设计 3 产合格化得要求,今后还会持续增长,只要技术方面和价格方面存在的问题获得解决,机械手的应用必将会飞跃发展。 目前,工业 机械手 有很大一部分应用于制造业的物流搬运中。极大的促进物流自动化,随着生产的发展,搬运机器人的各方面的性能都得到了很大的改善和提高。气动机械手大量的应用到物流搬运机器人领域。 在手爪的机械结构方面根据所应用场合的不同以及对工件夹持的特殊要求,采取了多种形式的机械结构来完成对工件的夹紧和防止工件脱落的锁紧措施。在针对同样的 目标任务,采取多种运动方式相结合的方式来达到预定的目的。 驱动方面采用了一台工业机器人多种驱动方式的情况,有液压驱动,气压驱动,步进电机驱动,伺服电机驱动等等。愈来愈多的搬运机器人是采用混合驱动系统的,这样能够更好的发挥各驱动方式的优点,避免缺点。并且在它的控制精度方面和搬运效率方面有了很大的提高。 在搬运机械手的控制方面,出现了多种控制方式。如:由原始的电控的机械手,较先进的基于工控机控制的,基于 一步的嵌入式 有采用 在物料搬运方面近年来呈现出的趋势 就是系统化。无论是我国还是国外,物料搬运的发展都是由单一设备走向成套设备,由单机走向系统。在制造业方面,随着物料搬运系统也提出了新的要求。其特点是力求减少库存、压缩等待和辅助时间,使多品种、少批量的物料准时到达要求的地点。这一趋势在机械工业方面得到了很大的应用。其中采用了机器人等先进的物料搬运技术,促进了机械工业的技术进步和生产水平提高。 业机械手的分类 机械手的种类,按驱动方式可分为液压式、气动式、电动式、机械式机械手; 按适用范围可分为专用机械手和 通用机械手两种; 1、 专用机械手 附属于主机的,具有固定程序而无独立控制系统的机械装置,这种机械手工作对象不变,动作较简单,结构简单,实用可靠,适用于成批,大批量生产自动线或专机作为自动上,下料用。 2、 通用机械手 具有独立控制系统,程序可变,动作灵敏,动作灵活多样的机械手。通用机械手工作范围大,定位精度高,通用性强,适用于工件经常变换的中,小批量自动化生产。 按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。 黑龙江工程学院本科生毕业设计 4 机械手通常用作机床或其他机器的附加装置,如在自动机床或自动生产线上装卸和传递工件,在加工 中心中更换刀具等,一般没有独立的控制装置。有些操作装置需要由人直接操纵,如用于原子能部门操持危险物品的主从式操作手也常称为机械手。 业机械手在工业生产中的应用 工业机械手在生产中的应用非常广泛,可以归纳为以下一些方面: 1、 建造旋转零件体(轴类,盘类,环类零件)自动线,一般都采用机械手在机床之间传送工件。 2、 在实现单机自动化方面。 ( 1) 各类半自动车床,有自行夹紧,进刀,切削,退刀和松开的功能,但仍需人工上下料,装上机械手,可实现全自动化生产。 ( 2) 注塑机有加料,合模,成型,分模等自动工作循环, 装上机械手自动取料,可实现全自动生产。 ( 3) 冲床有自动上下冲压循环,安装机械手上下料,可实现冲压生产自动化。 3、 铸、锻、焊、热处理等加工方面。 总 的来说,由于工业机械手的特点满足了社会生产的需要,进而带来了经 效益。 其特点: 1、 对环境的适应性强,能代替人从事危险,有害的操作,在长时间对人体 害的场所,机械手不受影响。 2、 机械手能持久,耐劳,可以把人从繁重的单调的劳动中解放出来,并能扩大和延伸人的功能。 3、 动作准确,可保证稳定和 产品的质量,同时,可避免人为的操作错误。 4、 通用性灵活性好,特别是 通用工业机械手,能适应产品品种迅速变化的要求,满足柔性生产的需要。 5、 采用机械手能明显的提高劳动生产率和降低成本。 黑龙江工程学院本科生毕业设计 5 第 2 章 工业机械手的设计方案 业机械手的组成 工业机械手是由执行机构,驱动机构和控制部分所组成,各部分关系如下框图 执行机构 执行机构包括抓取部分(手部),腕部,臂部和行走机构等运动部件所组成。 1、 手部:直接与工件接触的部分,一般是会转型或平移型。 传力机构的形式较多。常用的有:滑槽杠杆式,连杆杠杆式,弹簧式等。 2、 腕部:是连接手部和手臂的部件,并可用来调整被抓 取物体的方位。 3、 臂部:手部是支撑被抓取物件,手部,腕部的重要部件。手臂的作用是带动手指抓取物件,并按预定要求将其搬运到给定的位置。该设计的手臂有 四 个自由度,采用 圆柱 坐标( 前后、上下直线往复运动和左右旋转 ) 。圆柱 坐标占空间 小 ,工作范围 大 ,惯性大, 且不能抓取底面物体 ,一般为专用机械手。 4、 行走机构:有的工业机械手带有行走机构。该机械手采用 V 型导轨作为底座行走机构( X 轴向直线移动) 5、 驱动机构:有气动,液动,电动和机械式四种形式。该机械手采用液压驱 动。 6、 控制系统:点位控制及连续控制。 7、 机身。 2 2 规格参数 工业机械手的规格参数是说明机械手规格和性能的具体指标,一般包括以下几个方面: 1、 抓重:额定抓取重量或额定负荷,单位为公斤。该机械手抓重为 30 2、 自由度数目和坐标形式:该机械手整机,手臂和手腕等运动共有 4 个自由度,黑龙江工程学院本科生毕业设计 6 坐标形式为 圆柱 坐标。 3、 驱动方式:液动。 4、 手臂运动参数: 800、 手腕运动参数:小于 180 6、 手指夹持范围: 6585 7、 定位精度: 3、 轮廓尺寸: 2350*1950*900(9、 整机重量:略。 计路线与方 案 计步骤 1、 查阅相关资料。 2、 确定研究技术路线与方案构思。 3、 结构和运动学分析。 4、 根据所给规格,范围,性能进行分析,强度及运动学校核。 5、 根据所给技术参数进行计算。 6、 绘制工作装配图草图。 7、 绘制总图及零件图等。 8、 总结问题进行分析解决。 究方法和措施 使用现代设计方法和液压传动技术进行设计, 采用圆柱 坐标( 4 个自由度) 章小结 本章主要按照机械手 的 组成初步拟定了总体的设计方案和 设计路线 ,制定了初步的设计步骤,给出该机械手的相关参数。 黑龙江工程学院本科生毕业设计 7 第三章 计算与分析 部 手部按其夹持工件的原理,大致可分为夹持和吸附两大类。夹持类最常见的主要有夹钳式,该机械手采用夹钳式手部设计。 夹钳式手部由手指,传动机构和驱动装置组成,它对抓取各种形状的工件有较大的适应性,可以抓取轴,盘,套类零件,该机械手采用 2 个手指。 钳手部设计的基本要求 1、 应具有适当的夹紧力和驱动力。 2、 手指应具有一定得开闭范围。 3、 应保证工件在手指内的夹持精度。 4、 要求结构紧凑,重量轻,效率高。 5、 考虑通用性和特殊要求。 部的计算与分析 1、 手部受力分析: 如图 部受力简图 2、 由拉杆力平衡条件: 00 得 黑龙江工程学院本科生毕业设计 8 P 2 11 由 M ( F ) =0 得 1 a 2c o 初选 0 50 30 3、 夹紧力计算 21 ( 1K 取 2K =1+a/g 设 机械手缓冲时最大加速度为 20m/K ( =N ( 所以 31 7c o ( 取 3655 计算实际 (N ) 4、 确定油缸直径 D 4实际P ( 22 )P 选取柱塞 压力油工作压力 240 所以 实际( 根据液压油缸内径及活塞杆外径系列( 2348选取油缸内径为 40活塞杆直径为 d ( 壁厚D 选夹紧缸壁厚 10 ( 黑龙江工程学院本科生毕业设计 9 持误差分析 工件平均半径 05 1202 偏转角 按最佳偏转角确定 60s 取 2倍工件平均半径 50 B o ss R s i nc o ss i i nm a x m a i nc o ss i i n m a i 1 所以夹持误差满足设计要求。 部 部设计的基本要求 手腕部件置于手部和臂部之间,它的作用主要是在臂部运动的基础上进一步改变或调整手部在空间的方位,用以扩大机械手的动作范围,适应性强。手腕具有独立的自由度,手腕有绕 X 轴转动的一个自由度。该机械手采 用手腕的回转运动机构为回转油缸,它结构紧凑,灵活,自由角度符合设计要求,它要求严格密封,才能保证稳定的输出转矩。 1、 腕部处于臂部的最前端,它连同手部的动静载荷均由臂部承受。腕部的结构,重量和动力载荷直接影响着臂部的结构,重量和运动性能。因此在腕部设计时,必须力求结构紧凑,重量轻。 黑龙江工程学院本科生毕业设计 10 2、 腕部作为机械手的执行机构,由承担连接和支撑作用,除了保证力和运动的要求,以及具有足够的强度,刚度外还应综合考虑,合理布局及腕部和手部的连接,腕部自由度的位置检测,管线布置,以及润滑,维修,调整等问题。 3、 腕部设计应充分估计 环境对腕部的不良影响(如热膨胀,压力油的粘度和燃点,有关材料及电控点测元件的耐热性等)。 部回转力矩的计算 腕部回转时,需要克服一下几种阻力: 1、 腕部回转支承处的摩擦力矩 M 摩 由图 知: M 摩 = 2f( 2 (式中: 轴承处支承反力( 可由静力学平衡方程求得。 轴承直径 ( m) f 轴承的摩擦系数,对于滚动轴承 f= 为简化计算取 M 摩 =阻力矩 图 部回转力矩简图 件重量 2、 克服由于工件 偏 M 偏 = e ( 式中 : e 工件重心到手腕回转轴线的垂直距离( m) 3、 克服起动惯性所需的力矩 M 惯 起动过程近似等加速运动,根据手腕回转的角加速度 及起动所用的角速度 起 : M 惯 =( J+J 工件 ) ( 式中: J 工件 工件对手腕回转轴线的转动惯量 ( J 手腕回转部分对手腕回转轴线的转动惯量( 手腕回转过程中的角速度(度 /秒) 黑龙江工程学院本科生毕业设计 11 起动过程所转过的角度 (度 ) 手腕回转所需要的驱动力矩应当等于上述三项之和 M 总 =M 偏 +M 摩 +M 惯 因为手腕回转部分的转动惯量( J+ J 工件 )不是很大,手腕起动过程所产生的转动力矩也不大,为了简化计算,可以将计算 M 偏 , M 摩 。 适当放大,而省略掉 M 惯 ,这时 M 偏 +M 摩 ) 设手爪,手爪驱动油 缸及回转油缸转动件为一个等效圆柱体,高为 7( ,直径为 22( 其重量为 G=N)摩擦阻力矩 M 摩 =阻力矩 起动过程所转过的角度 起 =18, 等速转动角速度 =200 /s。 则 M 惯 =( J+J 工件 ) 查型钢表有: J= J 工件 = m ( = 代入 M 惯 = N m) M 偏 =0 M 摩 =阻力矩 M=阻力矩 +、 回转油缸所产生的驱动力矩计算: 回转油缸所产生的驱动力矩必须大于总的阻力矩,图 所示为机械手的手腕回转运动所采用的单叶片回转油缸,定片 1 与缸体 2相连,动片 3与转轴 5相连,当 a, 片带动转轴回转达到手腕回转目的。 式中: M 总 手腕回转总的阻力矩 P 回转油缸工作压力 R 缸体内径半径 r 输出轴半径 b 动片宽度 注:可按外形要求或安装空间大小,先设定 b, R, 黑龙江工程学院本科生毕业设计 12 D/d= , 2,取 D/d=2,2 设 r=40( R=100( b=30( 确定回转油缸工作压力: P 22=47 ( N/ 由于系统工作压力 P=N/,所以回转油缸工作压力足以克服摩擦力。 部 部设计的基 本要求 手臂部件是机械手的主要执行部件。他的作用是支撑腕部和手部(包括工件),并带动它们作空间转动。 臂部运动的目的:把手部送到空间范围内的任意一点。手臂的各种运动由油缸驱动和各种传动机构来实现,从臂部的受力情况分析,它在工作中既直接承受腕部,手部和工件的静动载荷,而且自身运动又较多,故受力复杂。因而,它的结构,工作范围,灵活性以及抓重大小和定位精度等直接影响机械手的工作性能。 机身是固定的,它是直接承受和传动手臂的部件,实现臂部的升降,回转等运动。 臂部要实现所要求的运动,需满足下列的各项基本要求: 1、 对于机械手臂式机身的承载能力,取决于其刚度,结构上采用水平悬伸梁形式。显然,伸缩臂杆的悬伸长度越大,则刚度越差,而且其刚度随着臂杆的伸缩不断变化。对于机械手的运动性能,位置精度和负荷能力等影响很大。为了提高刚度,尽量缩短臂杆的悬伸长度,还应注意: (1)根据受力情况,合理选择截面形状和轮廓尺寸。 臂部和机身既受弯曲力(而且不仅是一个方向的弯曲力)也受扭转力,应选用抗弯和抗扭刚度较高的截面形状。所以机械手常用无缝钢管坐导向杆,用工字钢或槽钢作为支撑板,这样既提高了手臂刚度,又大大减轻了手臂的自重,而且空心的内 部还可以布置驱动装置,传动机构以及管道,有利于结构的紧凑,外形整齐。 (2)高支承刚度和选择支承间的距离。 臂部和机身的变形量不仅与本身刚度有关,而且同支承的刚度和支撑件间距离有很大关系,要提高支承刚度,除从支座的结构形状,底板的刚度以及支座与底板的连接刚度等方面考虑外,特别注意提高配合面间的接触刚度。 (3)合理布置作用力的位置和方向。 黑龙江工程学院本科生毕业设计 13 在结构设计时,应结合具体受力情况,设法使各作用力的变形相互抵消。 (4)设计臂部时,元件越多,间隙越大,刚性越低,因此应尽可能使结构简单,要全面分析各尺寸链,在要求高的部 位合理确定调整补偿环节,以减少重要部件的间隙,从而提高刚度。 (5)水平放置的手臂,要增加导向杆的刚度,同时提高其配合精度和相对位置精度,使导向杆承受部分或大部分自重和抓取重量。 (6)提高活塞和缸体内径配合精度,以提高手臂前伸时的刚度。 2、臂部运动速度要 高,惯性要小。 机械手臂的运动速度是机械手主要参数之一,它反映机械手的生产水平,一般时根据生产节拍的要求来决定。在一般情况,手臂的移动,回转和上升均要求匀速运动,( 为常数),但在手臂的起动和终止瞬间,运动是变化的,为了减少冲击,要求起动时间的加速度 和终止前的加速度不能太大,否则引起冲击和振动。 图 中 A 点为起动位置, B 点位缓冲位置, C 点为终点位置, 对于告诉运动的机械手,其最大移动速度设计在 15001000 mm/s,最大回转角度设计在 180 /大部分形行程距离上平均移动速度为 1000mm/s,平均回转角速度为 90 /s。手臂伸缩时所产生的惯性力为 F 惯 =m 质量 ( a 加速度 ( m/s) G 手臂运动件质量 ( g 重力加速度 ( s) t 起动或制动时间 v 起动或制动的速度差 手臂回转时产生的惯性力矩为: M 惯 =0)t 式中: J 角加速度 ( /s) 起动或制动的角速度差 ( /s) J 臂部回转件对回转中心的转动惯量 ( 臂部零件对其重心的转动惯量 ( 、 黑龙江工程学院本科生毕业设计 14 臂部零件作为重心位置的质点对臂部回转中心的转动惯 ; 回转半径; 为减少转动惯量: ( 1) 减少手臂运动件的重量,采用铝合金等轻质高强度材料。 ( 2) 减少手臂运动件的轮廓尺寸。 ( 3) 减少回转半径,在安排机械手动作顺序时,先缩后回转(或先回转后伸),尽可能在较小的前伸位置下进行回转动作。 ( 4) 驱动系统中设有缓冲装置。 3、 手臂动作应灵活 为减少手臂运动件之间的 摩擦阻力,尽可能用滚动摩擦代替滑动摩擦。 对于悬臂式机械手,其传动件,导向件和定位件布置应合理,使手臂运动过程尽可能平衡,以减少对升降支承轴线的偏心力矩,特别要防止发生“卡死”的现象(自锁 )。为此必须计算使之满足不自锁条件。 如图 ( 1) 偏重力矩的计算步骤: 计算零件重量,可分解为规则的体型进行计算。 计算零件重心位置,求出重心至回转轴线的距离。 求重心位置并计算偏重力臂 G 总 =G 工 +G 爪 +G 腕 +G 臂 + += i = 臂腕爪工臂臂腕腕爪爪工工= 计算偏重力矩 M 偏 =G 总 = 龙江工程学院本科生毕业设计 15 图 受 惯性力简图 (2)升降导向柱不自锁条件 手臂在 G 总 的作用下有向下的趋势,而立柱导套防止手臂这种趋势。 由力的平衡有 2 总 2= 所谓不自锁的条件: G 总 2=22h 2 f 取 f= h 4、 位置精度要求高 一般说来,直角和圆柱坐标式机械手位置精度较高;关节式机械手的位置最难控制,精度差;在手册上加设定位装置和自检测机构,能较好的控制位置精度,检测装置最好装在最后的运动环节以减少或消除传动、啮合件的间隙。 除此之外,要求机械手通用性要好,能适合多种作业的要求;工艺性要好,便于加工和安装; 用于热加工的机械手,还要考虑隔热,冷却;用于作业区粉尘大的接携手,还要设置防尘装置等。 黑龙江工程学院本科生毕业设计 16 臂的设计计算 通常先进行粗略的估算,根据运动参数初步 确定有关机构的主要尺寸,再进行校核计算,修正设计。 为了便于进行液压机械手的设计计算,我们分别就伸缩缸,升降缸,回转油缸的设计叙述如下: 缩油缸的设计计算 1、 作水平伸缩直线运动油缸的驱动力 根据油缸驱动时所需克服的负载,摩擦,密封装置及惯性等几个方面的力,确定油缸所需的驱动力。 油缸活塞的驱 动力 图 示 P = P 摩 P 密 P 回 P 惯 式中: P 摩 摩擦阻力。手臂运动时,运动表面间的摩擦力。如导向装置、活塞和缸壁等处的阻力。 图 由于导向杆相对称配置,两导向杆受力均衡,可按一个导向杆计算。 = 0 总Y = 0 总 P 摩 = =黑龙江工程学院本科生毕业设计 17 所以: P 摩 = a 2总 = 35 15 15152 267N 式 中: 参与运动的零部件的总重量(含工件重) ( L 手臂参与运动的零部件的总重量的重心 (a 导向支承的长度 ( 摩擦系数,对于静摩擦且无润滑时: 钢对铸铁: 取 = 对铸铁) = ( 4/ /2) P 密 密封装置处的摩擦阻力,“ 0”型密封。当油缸工作压力小于 100( 。活塞杆直径为油缸直径的一般,活塞与活塞杆都采用“ 0”型密封圈密封时,油缸密封处的总的摩擦力为: P 封 1 P 封 2 = 中: P 封 1 P 封 2 = = N) P 封 3 = 式中: p 工作压力 ( P 15d ,所以应进行稳定性校核。 P 3 = 106 式中: 临界力。可按材料力学有关公式计算 2 4 大柔度杆的临界力 = 1 临界力 P= ( = 106 式中: 活塞杆的计算柔变 (柔度系数 ) l 活塞杆的计算长度 ( F i= 4 J 活塞杆截面对中性轴的惯量 ( J= d E 106 ( 弹性模量 长度折算系数 特定的柔度值 , 1 = = = 比例极限。 黑龙江工程学院本科生毕业设计 21 i = 430= k = = 106 P = 3 = 106 = 缸端盖的联接方式及强度计算 。 为保证联接的紧密性,必须规定螺钉的间距 而决定螺钉的数目。 缸的一端为缸体与缸盖铸造成一体,另一端缸体与缸盖采用螺钉联接。 缸盖螺钉的计算 : 为保证联接的紧密性,必须规定螺钉的间距 表 4 8。进而决定螺钉的数目。 在这种联接中,每个螺钉在危险剖面上承受的拉力0 和预进力0Q之和。 s= s式中: = 为驱动力 ( Z 螺钉数目 P 工作 动力 ( s 预紧力 ( s = K K = 钉的强度条件为: 合= = 214 0 计算载荷 ( 黑龙江工程学院本科生毕业设计 22 表 螺钉间距 压力 p 的关 系 工作压力 螺钉间距 5 15 150 15 25 120 25 50 100 50 10 80 = ( 抗拉许用应力 n = 螺纹内径 ( 表 常用螺钉材料的流动极限 钢号 10 3 35 45 40cr s( 2100 2200 2400 3200 3600 65009000 缸体螺纹计算 合= 4 2014 (式中: 0= P + sP = 42 s = ( P D 油缸内径 应考虑螺纹拉应力和扭应力合成作用系数取 盖连接螺钉和动片连接螺钉计算: ( 1)缸盖连接螺钉计算 缸盖与回转油缸的缸体用螺钉联接时,其螺钉的强度计算方法 同伸缩油缸缸盖螺钉强度计算。 螺钉的强度条件为 j 黑龙江工程学院本科生毕业设计 23 或 式中: 螺钉的内径 ( 算载荷 ( 螺钉材料作用拉应力 身 机身是直接支撑和传动手臂的部件。一般是实现臂部的升降、回转或俯仰等运动的驱动装置或传动件都安装在机身上,或者直接构成机身的却敢于底座相连。因此,臂部的运动愈多,机身的结构和受力情况就愈复杂。机身既可以是固定的,也可以是行走的,即可以沿地面或架空轨道运动。 章小结 本章只要对机械手的手部,腕部,臂部,机座进行了详细的计算 分析以及相关校核。 对手部夹持误差进行了分析,对伸缩和升降油缸进行了设计计算和选型。对相关液压元件进行了选型 和校核。 黑龙江工程学院本科生毕业设计 24 第 4章 液压系统 压缸的工况图 根据前面设计的好的各液压缸的参数,绘制各液压缸的 P Q N 1、活塞缸工况图的绘制 已知参数(包括设计出的参数): t) , t) , i 表示第几个缸的参数 224)()(4)()(无杆腔进油 22224)()(4)()(有杆腔进油 Ni(t) = t) t) 2、摆动缸工况图的绘制 已知参数: t) , i (t), i (t) = 228)( t) = * i (t) Ni(t) = t) i (t) ( 1) 双作用 夹紧油缸 40 201 = s 黑龙江工程学院本科生毕业设计 25 ( 2)手腕回转缸 100 40 302 = 2 21/s 注意:忽略角加速度和角减速度的影响。 ( 3)手 臂升降活塞缸 80 60 3 9 6 7 cm/s ( 4) 手臂伸缩 活塞 缸 50 25 cm/s 工 况图 ( 1) 夹紧缸: 无杆腔进油情况下: 222/ 6/ 8/ 0图 杆腔进油时 工况图 黑龙江工程学院本科生毕业设计 26 有杆腔进油情况下: 222/ 9/ 4/ 8( 4 2 )4= 270 s 图 ( 2) 手腕回转缸 222/ 6 4 8/ 4 4 8/ 3 0 883( 10 4 )2= s 8 2 2 图 回转缸工况图 ( 3) 手 臂升降活塞缸: 黑龙江工程学院本科生毕业设计 27 222/ 8 = 37.4 s 图 因为以上是无杆腔进油的工况,当有杆腔进油时,整个手臂自重会使它产生复值负荷,所以不作有杆腔进油的工况图。 ( 4) 手 臂伸缩活塞缸: 无杆腔进油情况下: 222/ 图 有杆腔进油情况下: 黑龙江工程学院本科生毕业设计 28 222/ (5 = s 图 算和选择液压元件 压泵的选 择 ( 1)计算液压泵的工作压力 泵的工作压力是所有液压缸中工作压力最大者与管道压力损失之和。即: P P 管道和各类阀的全部压力损失之和。 可先估计,一般取: P = ( 5 8) 105 2) 计算液压泵的流量 式中: K 泄露折算系数,一般, K= 3)选择液压泵的规格 参照设计手册或产品样本,选取其额定压力比 5 60%,其流量与上述计算一直的液压泵。 ( 4)计算功率,选用电动机 按工况图,找出所有缸 N s(计算值)和泵额定流量的乘积,然后除以泵的总效率 p = 黑龙江工程学院本科生毕业设计 29 确定液压泵的流量压力和选择泵的规格 泵的工作压力的确定。考虑到正常工作中进油路有一定的压力损失,所以,泵的工作压力为: P 液压泵的最高工作压力 执行元件的最高工作压力 P 进油管路中的压力损失,初算时, 简单系统可取 P = 5 述计算所得的 考虑到系统在各种工况的过渡,阶段出现的动态压力往往超过静态压力。另外考虑到,一定的压力储备量并确保泵的寿命,因此选泵的额定压力 ( n = p = 5= 流量的确定。液压泵的最大
